汽车网络技术课件讲解
合集下载
车联网技术与应用课件1第一章
•
车联网技术绪论
1.1车联网基本概念
车联网是汽车、电子、信息通信、道路交通运输等行业深度融合的新型产业, 是 全 球 创新 热 点 和 未 来 发 展 制 高 点 。 车 联 网 能 够 为 车 与 车 之 间 的 间 距 提 供 保 障 , 降 低 车 辆 发 生 碰 撞 事故 的 概 率 。 车 联 网 可 以 帮 助 车 主 实 时 导 航 与 信 息 接 收 发 送 , 通 过 与 其 他 车 辆 和 网 络 系 统 的 通信 以 实 现 道 路 环 境 预 警 , 提 高 交 通 运 行 的 效率。
2) 中国的车联网技术发展:
1.3.2 车联网技术发展
1.3.2.2 中国车联网技术的发展目标
到2022年的起步阶段
到2025年的发展阶段
到2030年的成熟阶段
1.3.2 车联网技术发展
1.3.2.3 车联网技术发展现状
采用车联网技术的车辆应具备以下要求: 1)车 联 网 车 辆 应 具 有 人 机 语 音 交 互 能 力 。 2)车 联 网 车 辆 应 具 有 视 频 融 合 能 力 。 3)车 联 网 车 辆 应 具 有 数 据 服 务 能 力 。 4)车 联 网 车 辆 应 具 有 位 置 服 务 能 力 。 5)车 联 网 车 辆 应 具 有 泛 在 通 信 能 力 。
1.2 汽车电子技术的发展
1.2.1汽 车 电 子 技 术 的 发 展 历 史
第一阶段:1971年以前
第二阶段:1974—1982年
四个阶段
第三阶段:1982-1990年
第四阶段:2005年至今
1.2.2 现 代 汽 车 电 子 技 术 发 展 现 状
目前,汽车电子技术已进入优化人、车、环境整体关系的阶段。它朝着超微型磁体、 超高 效 电 机 和 集 成 电 路 的 微 型 化 方 向 发 展 , 为 汽 车 的 集 中 控 制 提 供 了 基 础 。 特别 是 在 控 制 精度 、 控 制 范 围 、 智 能 化 、 网 络 化 等 方 面 取 得 了 重 大 突 破 。
车联网技术绪论
1.1车联网基本概念
车联网是汽车、电子、信息通信、道路交通运输等行业深度融合的新型产业, 是 全 球 创新 热 点 和 未 来 发 展 制 高 点 。 车 联 网 能 够 为 车 与 车 之 间 的 间 距 提 供 保 障 , 降 低 车 辆 发 生 碰 撞 事故 的 概 率 。 车 联 网 可 以 帮 助 车 主 实 时 导 航 与 信 息 接 收 发 送 , 通 过 与 其 他 车 辆 和 网 络 系 统 的 通信 以 实 现 道 路 环 境 预 警 , 提 高 交 通 运 行 的 效率。
2) 中国的车联网技术发展:
1.3.2 车联网技术发展
1.3.2.2 中国车联网技术的发展目标
到2022年的起步阶段
到2025年的发展阶段
到2030年的成熟阶段
1.3.2 车联网技术发展
1.3.2.3 车联网技术发展现状
采用车联网技术的车辆应具备以下要求: 1)车 联 网 车 辆 应 具 有 人 机 语 音 交 互 能 力 。 2)车 联 网 车 辆 应 具 有 视 频 融 合 能 力 。 3)车 联 网 车 辆 应 具 有 数 据 服 务 能 力 。 4)车 联 网 车 辆 应 具 有 位 置 服 务 能 力 。 5)车 联 网 车 辆 应 具 有 泛 在 通 信 能 力 。
1.2 汽车电子技术的发展
1.2.1汽 车 电 子 技 术 的 发 展 历 史
第一阶段:1971年以前
第二阶段:1974—1982年
四个阶段
第三阶段:1982-1990年
第四阶段:2005年至今
1.2.2 现 代 汽 车 电 子 技 术 发 展 现 状
目前,汽车电子技术已进入优化人、车、环境整体关系的阶段。它朝着超微型磁体、 超高 效 电 机 和 集 成 电 路 的 微 型 化 方 向 发 展 , 为 汽 车 的 集 中 控 制 提 供 了 基 础 。 特别 是 在 控 制 精度 、 控 制 范 围 、 智 能 化 、 网 络 化 等 方 面 取 得 了 重 大 突 破 。

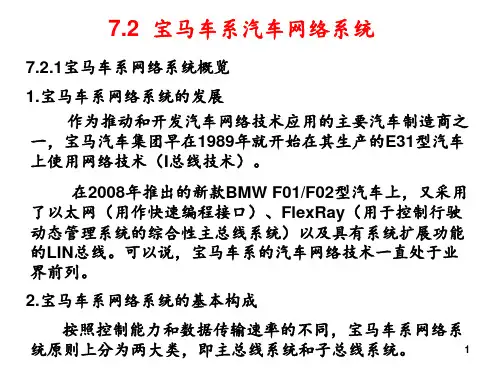

汽车网络技术-第7.2章-宝马车系汽车网络系统PPT课件
表7-5 K-CAN总线的工作状态
.
10
7.2.4 宝马车系的PT-CAN
1.PT-CAN的特性
宝马车系将其动力传动系统的控制器局域网称为PT-CAN。 PT-CAN采用线形总线结构,其数据传输速率为500 kbit/s。 PT-CAN将所有属于动力传动系统的控制单元和模块连接在一 起,所有总线设备均以并联方式连接。
利用K总线传输信息时,总 线电平为0 V和12 V。 总线电平 由低变高时为逻辑1,总线电平 由高变低时为逻辑 0。
.
图7-12 K总线的电平
4
2.K总线的控制系统
K总线用于控制空调、收音机、CD换碟机、中央信息显 示屏、电子禁起动防盗锁以及驻车距离报警等系统。
图7-13 BMW E85. 车型中的K总线
PT-CAN的特点是使用了三根导线(CAN-H导线、 CAN-L导线、CAN-WUP导线),而不是其他车系的两根导 线(CAN-H导线与CAN-L导线)。
其中,CAN-WUP导线作为唤醒导线使用,与PT-CAN的 数据传输功能无关。唤醒导线可使控制单元从休眠状态(节 电模式)进入正常工作状态。
2.PT-CAN的应用
在宝马车系中,由E60开始使用PT-CAN。PT-CAN用于
将动力传动和底盘系统的控制单. 元连成网络。
11
图7-19 BMW车系(E60、E65、E83、E85、E87车型中 )的PT -CAN
.
12
3.PT-CAN的电平
图7-20 PT-CAN的电平 1—PT-CAN处于隐性状态;CAN-H—CAN高导线信号;CAN-L—CAN低导线信号
5
7.2.3 宝马车系的K-CAN
1.K-CAN的应用
宝马车系将其车身控制器局域网称为K-CAN。K-CAN 用于传输车身控制系统的信息,将舒适和车身电子系统组件 (车灯控制、座椅调节和空调器等)联网。
.
10
7.2.4 宝马车系的PT-CAN
1.PT-CAN的特性
宝马车系将其动力传动系统的控制器局域网称为PT-CAN。 PT-CAN采用线形总线结构,其数据传输速率为500 kbit/s。 PT-CAN将所有属于动力传动系统的控制单元和模块连接在一 起,所有总线设备均以并联方式连接。
利用K总线传输信息时,总 线电平为0 V和12 V。 总线电平 由低变高时为逻辑1,总线电平 由高变低时为逻辑 0。
.
图7-12 K总线的电平
4
2.K总线的控制系统
K总线用于控制空调、收音机、CD换碟机、中央信息显 示屏、电子禁起动防盗锁以及驻车距离报警等系统。
图7-13 BMW E85. 车型中的K总线
PT-CAN的特点是使用了三根导线(CAN-H导线、 CAN-L导线、CAN-WUP导线),而不是其他车系的两根导 线(CAN-H导线与CAN-L导线)。
其中,CAN-WUP导线作为唤醒导线使用,与PT-CAN的 数据传输功能无关。唤醒导线可使控制单元从休眠状态(节 电模式)进入正常工作状态。
2.PT-CAN的应用
在宝马车系中,由E60开始使用PT-CAN。PT-CAN用于
将动力传动和底盘系统的控制单. 元连成网络。
11
图7-19 BMW车系(E60、E65、E83、E85、E87车型中 )的PT -CAN
.
12
3.PT-CAN的电平
图7-20 PT-CAN的电平 1—PT-CAN处于隐性状态;CAN-H—CAN高导线信号;CAN-L—CAN低导线信号
5
7.2.3 宝马车系的K-CAN
1.K-CAN的应用
宝马车系将其车身控制器局域网称为K-CAN。K-CAN 用于传输车身控制系统的信息,将舒适和车身电子系统组件 (车灯控制、座椅调节和空调器等)联网。
车载网络技术优秀PPT课件
表13-3 CAN协议与相关标准
名称 SAE J1939?11
传输速率/(Kbit/s) 规 格
250
双线制,屏蔽式双绞线
使用范围 载货汽车,大型客车
SAE J1939?12 250
SAE J2284
500
双线制,屏蔽式双绞线, 农机 供给电压12V
双线制,双绞线(无屏蔽) 汽车(高速:动力与传动系统)
第二节 控制器局域网 (CAN)
⑤CRC场:表示循环冗余码区域,包括CRC序列,后随CRC界定 符。CRC循环冗余检验是将发送的数据看成高次多项式,用预先 选定的生成多项式对其进行模2除运算后,将余数附加在数据位 之后发送。接收方对送来数据列用同一生成多项式进行模2除运 算,没有余数就证明接收的数据正确。 ⑥ACK场:ACK场为两位,ACK隙和ACK界定符。发送节点的A CK场中,送出两个“隐性”位。在ACK隙内,所有接收匹配CR C序列的节点,以“显性”位改用发送器的“隐性”位送出一个 应答。ACK界定符为ACK场的第二位,其必须是“隐性”位,因 此,ACK隙被两个“隐性”位(ACK界定符和CRC界定符)所包围。 ⑦帧结束:MAC的每个数据帧和远程帧均由7个“隐性”位构成 的标志序列界定。
DLC DLC3 0 0 0 0 0 0 0 0 1
DLC2 0 0 0 0 1 1 1 1 0
DLC1 0 0 1 1 0 0 1 1 0
DLC0 0 1 0 1 0 1 0 1 0
第二节 控制器局域网 (CAN)
2.媒体访问控制 (MAC)
(1)功能模型 如图13-7所示,模型中将MAC层划分为完全独立工
第十三章 车载网络技术
第一节 第二节 第三节 第四节
概述 控制器局域网(CAN) 局部连接网络(LIN) 车载局域网(LAN)与多媒体定向系统传输(MOST)简介
名称 SAE J1939?11
传输速率/(Kbit/s) 规 格
250
双线制,屏蔽式双绞线
使用范围 载货汽车,大型客车
SAE J1939?12 250
SAE J2284
500
双线制,屏蔽式双绞线, 农机 供给电压12V
双线制,双绞线(无屏蔽) 汽车(高速:动力与传动系统)
第二节 控制器局域网 (CAN)
⑤CRC场:表示循环冗余码区域,包括CRC序列,后随CRC界定 符。CRC循环冗余检验是将发送的数据看成高次多项式,用预先 选定的生成多项式对其进行模2除运算后,将余数附加在数据位 之后发送。接收方对送来数据列用同一生成多项式进行模2除运 算,没有余数就证明接收的数据正确。 ⑥ACK场:ACK场为两位,ACK隙和ACK界定符。发送节点的A CK场中,送出两个“隐性”位。在ACK隙内,所有接收匹配CR C序列的节点,以“显性”位改用发送器的“隐性”位送出一个 应答。ACK界定符为ACK场的第二位,其必须是“隐性”位,因 此,ACK隙被两个“隐性”位(ACK界定符和CRC界定符)所包围。 ⑦帧结束:MAC的每个数据帧和远程帧均由7个“隐性”位构成 的标志序列界定。
DLC DLC3 0 0 0 0 0 0 0 0 1
DLC2 0 0 0 0 1 1 1 1 0
DLC1 0 0 1 1 0 0 1 1 0
DLC0 0 1 0 1 0 1 0 1 0
第二节 控制器局域网 (CAN)
2.媒体访问控制 (MAC)
(1)功能模型 如图13-7所示,模型中将MAC层划分为完全独立工
第十三章 车载网络技术
第一节 第二节 第三节 第四节
概述 控制器局域网(CAN) 局部连接网络(LIN) 车载局域网(LAN)与多媒体定向系统传输(MOST)简介
车载网络技术PPT课件(共8章)第2章 CAN总线
(3)波分多路复用
波分多路复用 WDM(Wave-length Division Multiplexing)是指在光波频 率范围内,将不同波长的光波按照一定的时间间隔在同一条光导纤维内进行数据 传输的技术。
2.2 CAN总线的工作原理
2.2.1 CAN总线简介
CAN是Controller Area Network(控制器局域网)的缩写,是国际标准化 的串行通信协议。目前,CAN总线是汽车网络系统中应用最多、也最为普遍的一 种总线技术。
图2-8 计算机系统内总线线路的示意图 1—地址总线;2—数据总线;3—控制总线;CPU—中央处理器;
ROM—只读存储器;RAM—随机存储器;I—输入;O—输出
图2-9 车用计算机(电子控制单元)电路板 1—输出模块;2—输入模块;3—存储器模块;4—微处理器; 5—线圈;6—电容器;7—二极管;8—特殊模块 (特定应用)
第2章 CAN总线
2.1 数据信号及其传输
2.1.1数制 在计算机和数据传输技术中有三种重要数制,即十进制、二进制、十六进制。
1.十进制
十进制是常用的阿拉伯数制。这 种数制的基数是10。与此相适应,每 个单个数位有十个不同的符号。
图2-1 十进制三位数365的结构
2.二进制
二进制是数据处理中最常用的数制之一。在二进制中只有两个数字值:0 和1, 或接通或关闭,或高电压或低电压,即所谓的二进制符号或位。在通信领域,也把这 两个值称为逻辑0和逻辑1。
数字表示方式就是以数字形式表
示不断变化的物理量。尤其在计算机 内,所有数据都以“0”和“1”的序列 形式表示出来(二进制)。因此, “数字”是“模拟”的对立形式。
图2-4 数字信号 U—电压;t—时间
3.二进制信号
波分多路复用 WDM(Wave-length Division Multiplexing)是指在光波频 率范围内,将不同波长的光波按照一定的时间间隔在同一条光导纤维内进行数据 传输的技术。
2.2 CAN总线的工作原理
2.2.1 CAN总线简介
CAN是Controller Area Network(控制器局域网)的缩写,是国际标准化 的串行通信协议。目前,CAN总线是汽车网络系统中应用最多、也最为普遍的一 种总线技术。
图2-8 计算机系统内总线线路的示意图 1—地址总线;2—数据总线;3—控制总线;CPU—中央处理器;
ROM—只读存储器;RAM—随机存储器;I—输入;O—输出
图2-9 车用计算机(电子控制单元)电路板 1—输出模块;2—输入模块;3—存储器模块;4—微处理器; 5—线圈;6—电容器;7—二极管;8—特殊模块 (特定应用)
第2章 CAN总线
2.1 数据信号及其传输
2.1.1数制 在计算机和数据传输技术中有三种重要数制,即十进制、二进制、十六进制。
1.十进制
十进制是常用的阿拉伯数制。这 种数制的基数是10。与此相适应,每 个单个数位有十个不同的符号。
图2-1 十进制三位数365的结构
2.二进制
二进制是数据处理中最常用的数制之一。在二进制中只有两个数字值:0 和1, 或接通或关闭,或高电压或低电压,即所谓的二进制符号或位。在通信领域,也把这 两个值称为逻辑0和逻辑1。
数字表示方式就是以数字形式表
示不断变化的物理量。尤其在计算机 内,所有数据都以“0”和“1”的序列 形式表示出来(二进制)。因此, “数字”是“模拟”的对立形式。
图2-4 数字信号 U—电压;t—时间
3.二进制信号
汽车车载网络技术详解最新版精品课件第1章 车载网络系统基础知识
6.比特和字节
计算机中的所有信息都以位(bit,亦称比特,是二进制数 字的最小信息单位)为单位进行存储和处理的。 1千字节(KB)= 210字节,即1 024字节 1兆字节(MB)= 220 字节,即1 024KB(1 048 576字节) l千兆字节(GB)= 230字节,即1 024MB(1 073 741 824字节) 注意:换算系数不是1 000,而是1 024。
DDB/Optical(Domestic 音频系统通信协议将DDB作为音频系统总线采 Digital Bus/Optical) 用光通信
5.6Mbit/s
C&C
MOST(Media Oriented 信息系统通信协议以欧洲为中心,由克莱斯
System Transport) 勒与BMW公司推动
IEEE1394
CAN)
同步的CAN
Byteflight
重视安全、按用途分类的控制用LAN协议通用 时分多路复用(FTDMA)
FlexRay
重视安全、按用途分类的控制用LAN协议
1Mbit/s 10Mbit/s 5Mbit/s
Robert Bosch公司 CIA
BMW公司
BMW公司Daimler Chrysler公司
(2)总线数据传输的要求 1)可靠性高 2)使用方便 3)数据密度大 4)数据传输快
(3)总线数据传输的优点 1)简化线束 2)可以进行设备之间的通信,丰富了功能。 3)通过信息共享减少传感器信号的重复数量。
数字总线信号传递方式
线束对比 a)传统线束 b)采用车载网络后的线束
3.车载网络系统的发展史
1987年12月日本车采用LAN
表1-3 几种车载网络的开发年份、采用厂家与发表年份
汽车车载网络技术基础PPT课件
详细描述:由于需要大量的连接线,导致成本较高。同 时,由于任意两个节点都可以直接通信,也增加了电磁 干扰和数据碰撞的可能性。
混合型拓扑结构
总结词:结合星型和网状拓扑结构优点 总结词:设计难度大 总结词:成本较高
详细描述:混合型拓扑结构结合了星型和网状拓扑结构 的优点,既具有较好的扩展性,又提高了信息传输效率 。
V2X通信技术的发展
V2X通信技术使得车辆能够与周围环境进行信息交互,从而提高驾驶安全性,车载网络技 术也将朝着这个方向发展。
车载网络面临的挑战
1 2 3
数据安全问题
车载网络涉及到大量的个人信息和车辆数据,如 何保证数据的安全性和隐私性是一个重要的问题。
网络连接稳定性问题
车载网络的连接稳定性是一个关键问题,特别是 在高速行驶和偏远地区,如何保证网络的稳定连 接是一个挑战。
03
云计算和大数据技术在车载网络中的应用
通过云计算和大数据技术,可以实现车载数据的存储和分 析,为驾驶者提供更加个性化的服务。
THANKS FOR WATCHING
感谢您的观看
FlexRay总线协议
总结词
FlexRay总线协议是一种高速、高可靠性 的串行通信协议,适用于汽车中的高性 能网络和安全关键应用。
VS
详细描述
FlexRay总线协议是一种高速、高可靠性 的串行通信协议,适用于汽车中的高性能 网络和安全关键应用。它具有确定性、灵 活性和可扩展性等特点,能够满足汽车在 安全、舒适和性能方面的要求。FlexRay 总线协议采用时间触发和事件触发两种通 信方式,具有双通道冗余和故障容错能力 。
在车载网络中部署防火墙,过滤掉恶意流量和攻击行 为,防止外部攻击。
入侵检测与防御
实时监测车载网络中的异常行为,及时发现并防御恶 意攻击。
混合型拓扑结构
总结词:结合星型和网状拓扑结构优点 总结词:设计难度大 总结词:成本较高
详细描述:混合型拓扑结构结合了星型和网状拓扑结构 的优点,既具有较好的扩展性,又提高了信息传输效率 。
V2X通信技术的发展
V2X通信技术使得车辆能够与周围环境进行信息交互,从而提高驾驶安全性,车载网络技 术也将朝着这个方向发展。
车载网络面临的挑战
1 2 3
数据安全问题
车载网络涉及到大量的个人信息和车辆数据,如 何保证数据的安全性和隐私性是一个重要的问题。
网络连接稳定性问题
车载网络的连接稳定性是一个关键问题,特别是 在高速行驶和偏远地区,如何保证网络的稳定连 接是一个挑战。
03
云计算和大数据技术在车载网络中的应用
通过云计算和大数据技术,可以实现车载数据的存储和分 析,为驾驶者提供更加个性化的服务。
THANKS FOR WATCHING
感谢您的观看
FlexRay总线协议
总结词
FlexRay总线协议是一种高速、高可靠性 的串行通信协议,适用于汽车中的高性 能网络和安全关键应用。
VS
详细描述
FlexRay总线协议是一种高速、高可靠性 的串行通信协议,适用于汽车中的高性能 网络和安全关键应用。它具有确定性、灵 活性和可扩展性等特点,能够满足汽车在 安全、舒适和性能方面的要求。FlexRay 总线协议采用时间触发和事件触发两种通 信方式,具有双通道冗余和故障容错能力 。
在车载网络中部署防火墙,过滤掉恶意流量和攻击行 为,防止外部攻击。
入侵检测与防御
实时监测车载网络中的异常行为,及时发现并防御恶 意攻击。
《车联网介绍》课件
《车联网介绍》PPT课件
车联网是指通过无线通信技术将汽车与互联网连接起来,实现车与车、车与 路网的实时通信。这个介绍课件将带您了解车联网的定义、发展历史、行业 应用、技术原理、优势和挑战以及未来发展趋势。
车联网的定义
车联网是一种通过无线通信技术将汽车与互联网连接起来的系统。它使得车 辆能够实现车与车之间的通信,并且与路网、交通设施、智能终端等进行信 息交换。
智能导航
基于车辆位置和交通状况的实时导航,提供最佳 路线选择。
车辆安全
自动驾驶技术和车辆间通信可以减少事故发生的 可能性。
车辆维护
远程监控的技术原理
车辆通信网络
车辆通信网络包括车到车 (V2V)、车到基础设施(V2I) 和车到云(V2C)的通信。
感知和感知技术
车联网的发展历史
1
2010年
2
欧洲开始推动车联网的发展,致力于提
供更智能的交通管理和服务。
3
2002年
美国实施车联网的早期试点,主要关注 车辆安全和交通流量监测。
2017年
全球车联网市场规模迅速增长,各大汽 车厂商纷纷推出连接汽车。
车联网的行业应用
交通管理
通过实时数据监测和交通流量控制,提高交通效 率和安全性。
大数据分析
车辆通过传感器和相机感知路况、 障碍物等信息,实现自动驾驶和 安全功能。
通过分析车辆和交通数据,提供 智能导航、交通管理和车辆维护 等服务。
车联网的优势和挑战
• 优势:提高交通安全、减少拥堵、节能环保、提供个性化服务。 • 挑战:隐私和数据安全、标准和合规、成本和技术成熟度。
车联网在未来的发展趋势
1 5G技术
5G的推广将为车联网提供更快速、更可靠的数据传输。
车联网是指通过无线通信技术将汽车与互联网连接起来,实现车与车、车与 路网的实时通信。这个介绍课件将带您了解车联网的定义、发展历史、行业 应用、技术原理、优势和挑战以及未来发展趋势。
车联网的定义
车联网是一种通过无线通信技术将汽车与互联网连接起来的系统。它使得车 辆能够实现车与车之间的通信,并且与路网、交通设施、智能终端等进行信 息交换。
智能导航
基于车辆位置和交通状况的实时导航,提供最佳 路线选择。
车辆安全
自动驾驶技术和车辆间通信可以减少事故发生的 可能性。
车辆维护
远程监控的技术原理
车辆通信网络
车辆通信网络包括车到车 (V2V)、车到基础设施(V2I) 和车到云(V2C)的通信。
感知和感知技术
车联网的发展历史
1
2010年
2
欧洲开始推动车联网的发展,致力于提
供更智能的交通管理和服务。
3
2002年
美国实施车联网的早期试点,主要关注 车辆安全和交通流量监测。
2017年
全球车联网市场规模迅速增长,各大汽 车厂商纷纷推出连接汽车。
车联网的行业应用
交通管理
通过实时数据监测和交通流量控制,提高交通效 率和安全性。
大数据分析
车辆通过传感器和相机感知路况、 障碍物等信息,实现自动驾驶和 安全功能。
通过分析车辆和交通数据,提供 智能导航、交通管理和车辆维护 等服务。
车联网的优势和挑战
• 优势:提高交通安全、减少拥堵、节能环保、提供个性化服务。 • 挑战:隐私和数据安全、标准和合规、成本和技术成熟度。
车联网在未来的发展趋势
1 5G技术
5G的推广将为车联网提供更快速、更可靠的数据传输。
汽车车载网络技术分析PPT课件
应用
LIN总线广泛应用于汽车中的舒适系统、车门控制系统、座椅调节系统等。
发展趋势
随着汽车电子技术的不断发展,LIN总线将逐渐向高速、高可靠性和低延迟方向发展,以满足汽车智 能化和网联化的需求。同时,LIN总线也将与其他车载网络技术如CAN总线、以太网等进行融合,共 同推动汽车网络技术的发展。
06
车载MOST总线技术分析
。
05
车载LIN总线技术分析
LIN总线的特点与优势
可靠性高
LIN总线采用主从式架构,主节点可以控 制数据传输,减少了数据冲突的可能性,
提了通讯的可靠性。
A 成本低
LIN总线是基于串行通讯协议的,硬 件结构简单,成本较低。
B
C
D
低功耗
LIN总线采用低电压供电,降低了车载网 络的功耗,延长了汽车电池的使用寿命。
兼容性问题
车载网络技术需要与各种车载 设备兼容,如导航、娱乐系统 等,以确保良好的用户体验。
解决方案与未来发展方向
持续技术更新
统一技术标准
推动行业合作,制定统一的车载 网络技术标准,促进不同品牌和 型号汽车之间的互联互通。
建立完善的技术更新机制,确保 车载网络技术的及时升级和维护。
提高兼容性
加强与各类车载设备的兼容性测 试和优化,提高用户体验。
集成化与智能化
车载以太网将与车载其他网络技术进行更深入的集成,同时通过智能 化技术的应用,实现网络自组织和自管理。
安全与可靠性增强
针对车载以太网的安全和可靠性问题,未来将有更多研究和措施出台, 提高车载以太网技术的安全性和可靠性。
04
车载CAN总线技术分析
CAN总线的特点与优势
实时性高 可靠性高 灵活性高 成本低
LIN总线广泛应用于汽车中的舒适系统、车门控制系统、座椅调节系统等。
发展趋势
随着汽车电子技术的不断发展,LIN总线将逐渐向高速、高可靠性和低延迟方向发展,以满足汽车智 能化和网联化的需求。同时,LIN总线也将与其他车载网络技术如CAN总线、以太网等进行融合,共 同推动汽车网络技术的发展。
06
车载MOST总线技术分析
。
05
车载LIN总线技术分析
LIN总线的特点与优势
可靠性高
LIN总线采用主从式架构,主节点可以控 制数据传输,减少了数据冲突的可能性,
提了通讯的可靠性。
A 成本低
LIN总线是基于串行通讯协议的,硬 件结构简单,成本较低。
B
C
D
低功耗
LIN总线采用低电压供电,降低了车载网 络的功耗,延长了汽车电池的使用寿命。
兼容性问题
车载网络技术需要与各种车载 设备兼容,如导航、娱乐系统 等,以确保良好的用户体验。
解决方案与未来发展方向
持续技术更新
统一技术标准
推动行业合作,制定统一的车载 网络技术标准,促进不同品牌和 型号汽车之间的互联互通。
建立完善的技术更新机制,确保 车载网络技术的及时升级和维护。
提高兼容性
加强与各类车载设备的兼容性测 试和优化,提高用户体验。
集成化与智能化
车载以太网将与车载其他网络技术进行更深入的集成,同时通过智能 化技术的应用,实现网络自组织和自管理。
安全与可靠性增强
针对车载以太网的安全和可靠性问题,未来将有更多研究和措施出台, 提高车载以太网技术的安全性和可靠性。
04
车载CAN总线技术分析
CAN总线的特点与优势
实时性高 可靠性高 灵活性高 成本低
汽车电子技术第23章-汽车网络技术简介课件2
二 控制器局域网(CAN)的特点
CAN是一种多主总线,每个节点均可成为主机,各节点之间可 以进行相互通讯;
CAN网络上的节点信息分成不同的优先级,可满足不同的实时 要求,高优先级的数据最多可在134μs内得到传输;
CAN采用非破坏性总线仲裁技术,当多个节点同时向总线发送 信息时,发送优先级较低的数据帧的节点会主动退出发送,而发 送最高优先级数据帧的节点可不受影响的继续传输数据,从而大 大节省了总线冲突仲裁时间。尤其是在网络负载很重的情况下也 不会出现网络瘫痪的情况;
CAN只需通过报文滤波即可实现点对点、一点对多点及全局广 播等多种方式传送接收数据;
CAN的直接通讯距离最远可达10km(速率5kbps以下);通信速 率最高可达1Mbps(此时通信距离最长为40m); 采用短帧结构,传输时间短,受干扰概率低; CAN的每帧信息都有CRC校验及其其他检错措施,保证了数据出 错率极低; CAN的通信物理介质可为双绞线、同轴电缆或光纤; CAN节点在错误严重的情况下,具有自动关闭输出功能,可使总 线上其他节点的操作不受影响; CAN总线对通讯数据块进行编码,使网络内的节点个数在理论上 不受限制。
三 汽车网络信息传输技术发展概况
众多国际知名汽车公司早在20世纪80年代就 积极致力于汽车网络技术的研究及应用。
大众 ABUS 马自达 PALMNET 奔驰 CAN 总线标准不一样,多协议混合使用
90年代中美国汽车工程师协会(SAE)定义了三类 车辆数据连接网络: A 类 允许节点间的同一总线进行多路信号的发 送或接收,适用于低速率汽车车身布线。A类网 是面向传感器/执行器的低速网,数据传输速率 通常为1~10 kb/s,主要应用于电动门窗、座椅 调节、灯光照明等车身控制。
B-CAN通过各控制模块之间的互通信息,可实现对车身电气系统的优 化控制。B-CAN不仅可使各连接的控制模块实现信息共享,减少了配线, 还可以通过检测仪来进行故障检测。
车联网技术PPT课件
高级阶段-----车路协同
车路协同系统:基于无线通信、传感探测等技术进行车路信息获取,通过车 车、车路信息交互和共享,并实现车辆和基础设施之间智能协同与配合,达 到优化利用系统资源、提高道路交通安全、缓解交通拥堵的目标。
4 典型应用-----智能停车服务系统
4.1系统介绍
目前国内外停车管理公司大多是针对某一方面的研 究,例如停车场的停车诱导系统,停车场管理的停车收费 系统等,取得了良好的效果。
4 典型应用-----智能停车服务系统
4.3系统工作流程
1、车辆驶入停车场的过程。
入口工作流程 图
4 典型应用-----智能停车服务系统
①车位信息提示。当车辆进入停车场,入口处有个 信息显示牌,显示车位己用位数及空余的位数,若停车场 没有空余车位,信息显示牌提示车位己满。
②车辆信息识别。路侧读写器从车载终端中获取相 关车辆信息,送系统主机处理,同时对车辆进行车牌识别 。
状态信息在整车网络
上的传递,实现车载
电器的控制、状态监
控以及故障诊断等功
能;
车外网:无线通信技术 把车载终端与外部网 络连接起来,实现车 车两间、车辆和固定 设施。
2 车联网架构
2.1车联网系统架构
车联网感知层:由多种传感器及传感器网关构成,包括车 载传感器和路侧传感器。感知层是车联网的神经末梢,是 信息的来源。通过这些传感器,可以提供车辆的行驶状态 信息、运输物品的相关信息、交通状态信息、道路环境信 息等。主要内容车联网概述 体系架构 关键技术
典型应用
Company Logo
1 车联网概述
车联网:是物联网在智能交通系统(ITS)领域的延伸,是以车内网、车际网和车载 移动互联网为基础,按照约定的通信协议和数据交互标准,在车—车、车—互联 网之间,进行无线通讯和信息交换,以实现智能交通管理控制、车辆智能化控制 和智能动态信息服务的一体化网络。
《车载网络技术》课件
解决方案一
解决方案二
加强网络安全防护,建立完善的安全机制和体系
车载网络系统升级和维护问题
THANKS
感谢观看
总结词
比较不同车载网络拓扑结构的优缺点,根据实际需求选择合适的拓扑结构。
总结词
在选择车载网络拓扑结构时,需要考虑网络规模、通信需求、可靠性和稳定性等因素。星型拓扑结构适用于小型车队或特定场景下的车辆通信;网状拓扑结构适用于大规模车队或需要车辆间直接通信的场景;混合拓扑结构则能够更好地平衡网络性能和稳定性,适用于各种规模的车队和不同通信需求的场景。在实际应用中,应根据具体需求和场景选择合适的拓扑结构。
总结词
01
车载网络技术的发展经历了多个阶段,从最初的点对点连接到现在的高度集成化、智能化、网联化的车载网络系统。
详细描述
02
车载网络技术的发展历程可以分为以下几个阶段
1. 点对点连接阶段
03
早期的汽车电子部件之间的连接采用简单的点对点连接方式,每个电子部件都需要单独的线缆连接到控制器或传感器上,这种方式布线复杂、成本高、扩展性差。
02
车载网络通信协议
CAN总线是一种串行通信协议,主要用于汽车内部传感器和执行器的通信。
概述
高可靠性、灵活性和实时性,支持分布式控制,节点间数据共享。
特点
发动机控制、刹车系统、气囊控制等。
应用
LIN总线是一种低成本的串行通信协议,用于汽车中的辅助系统。
概述
低成本、高可靠性和实时性,适用于单个节点间的通信。
国际标准
ISO 21434道路车辆网络安全管理体系
05
车载网络发展趋势与挑战
随着通信技术的不断发展,车载网络技术也在不断升级,从CAN总线到以太网,车载网络的带宽和传输速度得到了大幅提升。
解决方案二
加强网络安全防护,建立完善的安全机制和体系
车载网络系统升级和维护问题
THANKS
感谢观看
总结词
比较不同车载网络拓扑结构的优缺点,根据实际需求选择合适的拓扑结构。
总结词
在选择车载网络拓扑结构时,需要考虑网络规模、通信需求、可靠性和稳定性等因素。星型拓扑结构适用于小型车队或特定场景下的车辆通信;网状拓扑结构适用于大规模车队或需要车辆间直接通信的场景;混合拓扑结构则能够更好地平衡网络性能和稳定性,适用于各种规模的车队和不同通信需求的场景。在实际应用中,应根据具体需求和场景选择合适的拓扑结构。
总结词
01
车载网络技术的发展经历了多个阶段,从最初的点对点连接到现在的高度集成化、智能化、网联化的车载网络系统。
详细描述
02
车载网络技术的发展历程可以分为以下几个阶段
1. 点对点连接阶段
03
早期的汽车电子部件之间的连接采用简单的点对点连接方式,每个电子部件都需要单独的线缆连接到控制器或传感器上,这种方式布线复杂、成本高、扩展性差。
02
车载网络通信协议
CAN总线是一种串行通信协议,主要用于汽车内部传感器和执行器的通信。
概述
高可靠性、灵活性和实时性,支持分布式控制,节点间数据共享。
特点
发动机控制、刹车系统、气囊控制等。
应用
LIN总线是一种低成本的串行通信协议,用于汽车中的辅助系统。
概述
低成本、高可靠性和实时性,适用于单个节点间的通信。
国际标准
ISO 21434道路车辆网络安全管理体系
05
车载网络发展趋势与挑战
随着通信技术的不断发展,车载网络技术也在不断升级,从CAN总线到以太网,车载网络的带宽和传输速度得到了大幅提升。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
AUDI A4的汽车网络系统
4)第四阶段——以Telematics技术为代表的汽车信息化时代
汽车网络技术是现代汽车电子技术的重要组成部分,也 是现代汽车通信与控制的基础。伴随着汽车网络技术的日趋 成熟,汽车电子技术开始向信息化时代迈进。
信息化时代的汽车电子技术 可以实现车内网络与车外网 络之间的信息交换,全面解 决人—车—外部环境之间的 信息交流问题。
也就是说,Telematics技术整合了汽车网络技术(也包括 其他移动运输工具内部的网络技术)、无线通信技术、GPS (Global Positioning System,全球定位系统)卫星导航技 术,通过无线网络,随时给行车中的人们提供驾驶、生活、娱 乐所必需的各种信息。
通常所说的Telematics就是指应用无线通信技术的车载 电脑系统。Telematics是无线通信技术、卫星导航系统、网 络通信技术和车载电脑的综合产物,被认为是未来的汽车网络 技术的发展趋势。
Telematics信息交换过程示意图
GPS全球卫星定位系统
电子地图与语音导航 后座多媒体影音娱乐系统
2.总线传输技术的发展史
早在1968年,美国的艾塞库斯就提出了利用单线多路传输信号的构想。 从1980年起,汽车内开始装用车载网络。 1983年,丰田公司在世纪牌汽车上采用了应用光缆的车门控制系统。 从1986年起,在车身系统上装用了铜线传输媒介的网络,并在日产和通用公司汽车的 控制系统中得到应用。 20世纪80年代末,BOSCH公司和英特尔公司研制了专门用于汽车电气系统的总线— —控制器局域网(Controller Area Network)规范,简称CAN。 接着,美国汽车工程师学会(SAE)提出了J1850通信协议规范。 20世纪90年代,由于集成电路技术和电子器件制造技术的迅速发展,用廉价的单片 机作为总线的接口端,采用总线技术布线的价格逐步降低,总线技术布线进入了实 用化阶段。 随着汽车电子技术的发展,欧洲提出了控制系统的新协议TTP(Time Triggered Protocol)。 随着汽车信息系统对网络传输信息量要求的不断提高,先后提出了D2B协议和MOST 协议。 2000年后,车载网络得以进一步细分,低端LIN网络产生。 目前,多路总线传输技术在国内外已成功地运用到各种品牌汽车上。
③可以很方便地加装选装装置,为技术进步创造了条件,为 新装备的使用埋下了伏笔。
④CAN总线是一个开放系统,可以与各种传输介质进行适配, 如铜线和光导纤维(光纤)。
⑤对控制单元的诊断可通过K线来进行,车内的诊断有时通 过CAN总线来完成(如安全气囊和车门控制单元),称为 “虚拟K线”。随着技术的进步,今后有逐步取消K线的趋势。
2)第二阶段——子系统层次的汽车电脑控制时代
1980~1995年属于子系统层次的汽车单片机(汽车电脑)控制 时代。在这一时期,单片机(微处理器)在汽车上得到广泛应用, 以单片机为控制核心,以实现特定控制内容或功能为基本目的的各 种电子控制系统得到了迅速发展。
进入20世纪90年代,出现全面、综合的电子控制系统。
CAN总线
1983年,Bosch开始研究车上网络技术 1986年,Bosch在SAE大会公布CAN协议 1987年,Intel和Philips先后推出CAN控制器芯片 1991年,Bosch颁布CAN 2.0技术规范,CAN2.0包括
A和B两个部分 1991年,CAN总线最先在Benz S系列轿车上实现 1993年,ISO颁布CAN国际标准ISO-11898 1994年,SAE颁布基于CAN的J1939标准 2003年,Maybach发布带76个ECU的新车型(CAN,
1965~1980年属于零部件层次的汽车电器时代。汽车发 电机晶体管电压调节器和晶体管点火装置等开始装备汽车, 而且电子控制装置又逐步实现了由分立元件向集成化的过渡。
这一阶段,装备汽车的其他电子装置还有转向系统电子 式闪光器、电子控制式喇叭、电子式间歇刮水控制器、数字 时钟及高能点火(HEI)线圈和集成电路点火系统等。
汽车总线技术
一、概述
1. 汽车电子技术发展简介
汽车电子技术在经历了零部件层次的汽车电器时代、子 系统层次的单片机(汽车电脑)控制时代之后,已经开始进 入汽车网络化时代,并向汽车信息化时代迈进。
按照电子产品和电子控制系统的技术特点,可将汽车电 子技术的发展粗略划分为四个车制造商生产的的多数汽车上均采用 了以CAN、LIN、MOST、DDB等为代表的网络控制技术, 将车辆控制系统简化为节点模块化 ,极大地提升了汽车的整体 控制水平,极大地提升了汽车的整体控制水平。
网络化时代的汽车电子技术注重解决汽车内部各个系统之间 的信息交换问题
BMW E60的汽车网络系统
LIN,MOST) 2003年,VW发布带35个ECU的新型Golf ……
二、汽车总线技术的技术特点
1.CAN总线的优点 ①控制单元间的数据交换都在同一平台上进行。这个平台称 为协议,CAN总线起到数据交换“高速公路”的作用。
图2-19 控制单元间的数据交换都在同一平台上进行
②可以很方便地实现用控制单元来对系统进行控制,如发动 机控制、变速器控制、ESP控制等。
Telematics简介
Telematics是远程通信技术(Telecommunications)与信 息科学技术(Informatics)的合成词,意指通过内置在汽车、航 空器、船舶、火车等运输工具上的计算机网络技术,借助无线通 信技术、GPS卫星导航技术,实现文字、图像、语音信息交换的 综合信息服务系统。
电子控制技术在汽车上的广泛应用,不仅拓展了电子控制的功 能和控制内容,提高了控制精度和汽车性能,而且也为汽车网络技 术的发展奠定了坚实的基础。
3)第三阶段——整车联网层次的汽车网络化时代 1995~2010年属于整车联网层次的汽车网络化时代。采用先进
的单片机技术和车载网络技术,形成了车上的分布式、网络化的 电子控制系统。整车电气系统被连成一个多ECU、多节点的有机 的整体,使得其性能也更加完善。
