WTZK-02温度计中文说明书

BWY(WTYK)-802、803温度控制器说明书中文

感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：22、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：2BWY（WTYK）系列温度控制器的成套性和适用性图一系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：（-40～+55）℃2、测量范围：（-20～+80）℃（0～+100）℃（0～+120）℃（0～+150）℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差： 6±2℃④额定功率： AC 250V/3A⑤标准设定值：802：K1=55℃； K2=80℃803：K1=55℃； K2=65℃ K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1～5条同上。

RYS-BWY-02系列温度指示控制器说明书

RYS—BWY—02系列
温度指示控制器/
变压器温度控制器/主变油温温度控制器安装操作使用说明书
北京瑞亿斯科技有限公司
北京瑞亿斯科技有限公司
温包外形尺寸：Φ14×150 安装螺纹：M27×2
、安装尺寸见（图一）
图一安装结构图
五、安装与使用
、接线：打开接线盒盖，将电缆线穿入接线盒的空心螺栓和接线盒，接（图二）中（
接第一信号控制回路（即：一限），（3）、（4）接第二信号控制回路（即：二限）表壳接地完毕后，螺丝把距形密封圈平整的固定在接线盖与接线盒之间，在接线盖上放入填料，
、设定温度调整：
开启表盖，移动设定指针到所需要的刻度上，合上
表盖，拧紧螺丝。

、使用前先查看控制器的出厂年月，若以超过一年应自行检
控制器使用前，应先检验触点工作是否正常，触点的电压、
、温包必须全部浸入被测介质中，（尽可能使温包插入最大
深度）被测介质应经常流动。

、安装时，毛细管应引直，相距不大于300mm的距离，用
轧头固定起来，毛细管的变曲半径不应小于50mm。

温度指示控制器应垂直安装在没有强烈振动或有隔振装置
的安装板上，温包与表头的高度差应尽可能小。

在遵守本说明使用的前提下，自出厂之日起12个月内，凡属制
造不良而影响温度指示控制器正常使用。

本厂负责免费修理，调换。

图二接线图
北京瑞亿斯科技有限公司。

温度计说明书

-们也-""�"'"心心-灼心幻心心d虹＇叩心业叩心诫，奴印"""'"""董,_b>1y.ll=氐工已切-"�酝雄·178Nm心，心-··小心"'如心比0心心四切w;,,.,,.』，叫"'"'-'"""'心叩o,y(TA)如，,wor心J扣妇a心'.叩妇妇妇吐·-如lo曲山．，心＄如d咄h叫C叩又如-·刊｀如句m如m�1'请志·122Non-cont1222222333333445555566323矗-�-"'叩,.,.. ....,.,,--;;--FO的WO,-n归.,,,a-c.·Do心”叮""""切'"鹹OM闷枷，'"'"""'-20-C-Dono>凹.........In叫血，'"""的吻，心血....伽归··-•-••加j邓-178抽蜊d-,-,�-也-�,.... ,-心·""'幻叩卫1勀，心如""的lo知”由.....�-ffl-·畴即叩立切-匀”叩,,.Tl/mponle..,,.,.,.,...,·---JS.S'C-37.S气心叩-··�-,--出心"'=芯”叩心,...... -心比-·心勾--"·即"'""'即，．函-.;,.戒，也，'""'"'"'--10-.,ooem叮它""'""'妇札”“四心--·�·-心芯心压认真-�""'减m习妇O叩心，一""'''而-的m,心引-�"'叩口的扒沁,..........归心"·"'""心uoln如""'心吓叫士·-式氏to切'''"'0'C小＂，叫叭劓-·-·· 切永..............以-富口心即，.,.,。

温度计使用说明书

Core 97.5° - 100.0°F 36.4° - 37.8°C
97.5° - 100.0°F 98.2° - 100.2°F 36.4° - 37.8°C 36.8° - 37.9°C
96.6° - 98.8°F 35.9° - 37பைடு நூலகம்1°C
Rectal 97.9° - 100.4°F 36.6° - 38°C
3
6. When loading probe covers into base unit, do not touch plastic film on the distal tip of the probe cover.
7. If the patient has recently been exposed to extreme ambient temperature (<10min), wait 10 minutes
COVIDIEN, COVIDIEN with logo and TM marked brands are trademarks of Covidien AG or an affiliate.
©2009 Covidien. All rights reserved. H6437 5M 05/09
15 Hampshire Street Mansfield, MA 02048
Scan Button Won’t Work?
1. Ensure that probe cover is properly loaded.
1
2. Thermometer may have entered the power-saving “sleep” mode. Eject probe cover and reload a new cover.

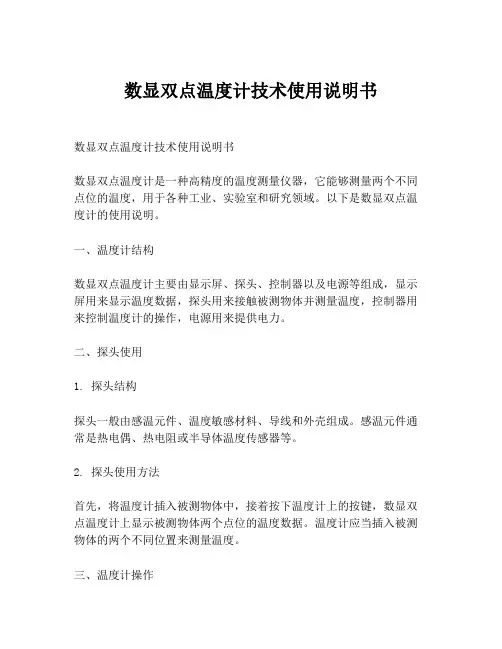

数显双点温度计技术使用说明书

数显双点温度计技术使用说明书数显双点温度计技术使用说明书数显双点温度计是一种高精度的温度测量仪器，它能够测量两个不同点位的温度，用于各种工业、实验室和研究领域。

以下是数显双点温度计的使用说明。

一、温度计结构数显双点温度计主要由显示屏、探头、控制器以及电源等组成，显示屏用来显示温度数据，探头用来接触被测物体并测量温度，控制器用来控制温度计的操作，电源用来提供电力。

二、探头使用1. 探头结构探头一般由感温元件、温度敏感材料、导线和外壳组成。

感温元件通常是热电偶、热电阻或半导体温度传感器等。

2. 探头使用方法首先，将温度计插入被测物体中，接着按下温度计上的按键，数显双点温度计上显示被测物体两个点位的温度数据。

温度计应当插入被测物体的两个不同位置来测量温度。

三、温度计操作1. 开关机将电源插入温度计电源插孔，按下温度计开关即可开启温度计，按下开关再次即可关闭温度计。

2. 常规设置可以通过按键选择摄氏或者华氏温度来显示温度数据。

3. 峰值保持峰值保持是一种很有用的功能，可以帮助我们记录测量过程中出现的最高/最低温度值。

在需要记录峰值时，按下峰值保持按键，温度计会将当前的温度值储存在内存中，再次按下峰值保持键即可取消峰值保持功能。

四、注意事项1. 温度计应当使用在相应的温度范围内。

2. 在使用过程中不要将温度计探头弯曲或者锤击探头测量。

3. 不要将温度计置于高温或者高湿的环境中，以免损坏温度计。

4. 温度计保存时应当避免长时间暴露于太阳底下或其他高温环境中。

总之，数显双点温度计是一种实用的温度测量仪器，可以用来测量各种物体的温度值。

使用时要按照说明书说明进行使用，避免错误操作。

温度计使用说明书

5.在以上3.4步驟中若要鎖定讀數值,則按下HOLD鍵即可,同時,讀取溫度時按℃、℉鍵可以選擇攝氏及華氏兩种單位.
6.使用完畢后,關掉電源開關(ON/OFF鍵).
二.注意事項:
1.注意T1、T2之極性不要接反.
2.高溫使用時,小心燙傷.
管制章
核準
審核
制定
1.操作步驟:
1.將T1、T2兩光測試表筆分別插入到對應的孔位上(注意┼、—極性不要接反).
2.按下ON/OFF鍵,打開電来自.3.將測試表筆與被測試物良好接触(外測時用T1,內測時用T2),使用哪只表筆則接相對應的哪個鍵T1或T2,待升溫恆定后讀取液晶顯示器上的值.)
4.若要量取內、外溫差時,將T1、T2分別與外壁及內壁接觸,並按下T1、T2鍵,即無讀出內外溫差.

WTZK-02温度计中文说明书

WTZK-02(BWY-02)型温度控制器(电力变压器温度测量与控制的专用仪表) 使用说明书杭州华立仪表有限公司最大插入深度260一、用途及原理WTZK-02型温度控制器(BWY-02型温度控制器)，适用于测量变压器油温或其他的液体、气体和蒸气的温度，并能在被测温度达到和超过设定值时发出接点信号。

本仪表主要用于500KV A以上的变压器油温的测量和控制。

控制器的主要结构是由温包(感温探头)毛细管和弹性元件组成。

这三个部件构成的密封系统内充灌了感温介质、当被测温度发生变化时，温包内的液体压力随着发生变化，通过毛细管的传递使表头的弹性元件产生一个相对应的位移量，这个位移经机械放大后便可指示出被测温度，并带动微动开关动作输出信号。

二、主要技术参数1.测量范围：0~100℃2.指示精确度：1.5级3.开关特性(1)开关设定精度：±3℃(2)开关差：6±2℃(3)开关额定负荷：AC220V、1.5A4.温包尺寸：ф14×1505.温包安装尺寸：外螺纹M27×26.表头安装尺寸：3孔ф6 144×2107.开关在仪表出厂时标准设定值：第一上限55℃第二上限80℃如果用户需调整开关设定值，可打开表盖，转动表盘上旋钮设定针即可，然后按原样合上表盖。

三、安装和使用1.温度设定：打开表盖，转动旋钮设定针即可(一般不用再设定)。

2.接线：打开表盖，将电缆线从引线接点穿入，按图2要求接线。

电缆线推荐使用KW4×1.5控制电缆。

接线后拧紧引线接头处螺母，不得松动。

表盖按原样合好，均匀旋紧四只螺钉。

温控器表头安装前应先完成安装接线和开关设定两项工作。

图2 接线端子板3.温控器安装将螺钉穿过隔振板，将仪表固定在仪表板上，多余纺织管部分应盘为ф300mm以上的环圆状，每隔300mm应用护套做适当固定，以免损坏整台仪表。

4.温包安装温包的插入深度必须≥150mm。

温包安装前应在安装孔内注满变压器油，然后慢慢插入温包并拧紧M27×2安装接头。

体温计使用说明书

基础体温计使用说明书1.轻按屏幕旁的白色按钮，屏幕显示188.88E，然后显示预设温值36.50℃，此时正在启动。

2.待屏幕显示L0℃时，即可开始测量；口腔、腋下均可。

因为本体温计采用金属探头，所以口腔测量时舌根下尽量深一些，使金属探头能充分接触；一般口腔是最真实体温,而腋下容易接触不充分，不推荐腋下测量。

3.通常测量1-2分钟，温度值6秒钟内无持续变化，体温计就会发出蜂鸣声音。

（该蜂鸣功能是为快速测量有无发烧症状而设置的）4.要求记录基础体温的女性需要持续口腔测量5分钟左右，然后读取温度值并及时记录下来。

（这里说明一下，因为基础体温要求高精确度，所以测量时间不宜过短，建议测量时间5分钟左右为好。

即蜂鸣提示后要继续测量。

读取温度可以测定后立即读取，也可以利用温度记忆功能读取。

）5.用后关闭开关，可用酒精或净水清洗金属探头部分，并妥善存放。

6.正常使用的情况下，机芯中纽扣电池寿命1.5—2年。

一般电子修配店都有此电池销售，可以购买更换。

注：本品采用更科学的金属传导式温度测量方法，与传统的水银膨胀式玻璃体温计相比，因为原理不同，测量结果会有点差异，但更接近真实体温，更能体现体温的精确变化，请放心使用。

关于女士排卵测温时段，建议早起时6—8点钟测量，因为这时没有活动或饮食，体温相对稳定，更接近基础体温。

※记忆功能：开机时持续按住开关3-5秒钟，即可显示记忆的前次测定温度。

基础体温(BBT)记录表（可打印下表并手工记录）姓名：年龄： 200 年月 *方法要求： 1、预先将体温计准备好，置床头或枕边随手可取到之处。

2、睡眠6小时以上，醒后即把体温计含入口中至少5分钟（通常于清晨5-7点进行），取出体温计观察温度，并在表格内相应位置划圆点“●”标记。

测量体温时，要尽量保持体态安静，不要起床，说话等。

将各小圆点用线段连接起来，即成为基础体温曲线。

3、通常于月经周期第5天开始测量记录体温。

而在行经期间，注意观察记录月经量：经量适中正常时，用1个叉号“×”标记；经量较多时，记“××”；经量特别少时，用顿号“、”标记。

BWY(WTYK)-802、803温度控制器说明书中文

感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：22、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：2BWY（WTYK）系列温度控制器的成套性和适用性图一系列温度控制器外形及安装尺寸B W Y (W T Y K )二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。

三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：（-40～+55）℃2、测量范围：（-20～+80）℃（0～+100）℃（0～+120）℃（0～+150）℃3、指示精确度： 1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差： 6±2℃④额定功率： AC 250V/3A⑤标准设定值：802：K1=55℃； K2=80℃803：K1=55℃； K2=65℃ K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1～5条同上。

[指南]温度计使用说明书

使用说明书●使用前请仔细阅读电子体温计为您提供快速准确的体温测量，请仔细阅读说明书，这样可以使您熟知该体温计的性能特点，以使它可以给您带来更多的便利，并使它保持可靠的性能。

●适用范围用于腋下，口腔测量人体体温。

●使用方法1. 按下在显示屏旁边的ON/OFF按钮，显示屏将显示“188．8”约2秒钟，同时可以听到哔的声音；2. 松开ON/OFF按钮，显示屏显示上一次测量的温度值约2秒，之后显示标准温度37.0℃，接着“℃”符号闪烁，开始进入测温状态；如果测量温度＜32.0℃，显示屏将显示Lo℃，如果测量温度≥43.0℃，显示屏将显示Hi℃；3. 用医用酒清对感温头进行消毒，然后把感温头放置到测温的位置（口腔，腋窝，等等）；4. 每次测量通常约需60秒钟左右，感温头的温度方可达到稳定，显示屏的℃符号便停止闪烁，温度稳定约15秒后，可听到“哔-哔-哔-”声响，在测量温度期间，显示屏会显示测量到的最高温度。

为测量更精确，在体温计响声后请继续测量3分钟，取出体温计后，温度读数将会保持一直不变；5. 如果经测量体温超过37.8℃，将发出发烧提示“哔哔哔-哔哔哔-”约10秒；6. 测量完成后，体温计会自动在8-10分钟后切断电源。

为延长电池使用寿命，建议在测完体温并记录好后，按下ON/OFF按钮切断电源；7. 请依照相关法律要求妥善处理使用过的废电池和体温计。

●口试使用测试前先保持口腔紧闭3分钟，使口腔的温度平稳，将体温计的感温头放到舌头下面，测温过程中保持口腔紧闭。

为测量更精确，在体温计响声后请继续测量3分钟。

采用这个方法进行测试的正常体温是37.0℃。

●腋窝的使用测试前先用干手巾揩擦腋窝，将感温头竖直向上顶住腋窝内壁，并保持手臂紧靠身体夹紧感温头。

为测量更精确，在体温计响声后请继续测量3分钟。

采用这个方法进行测试的正常体温是36.5℃。

使用说明书●使用前请仔细阅读电子体温计为您提供快速准确的体温测量，请仔细阅读说明书，这样可以使您熟知该体温计的性能特点，以使它可以给您带来更多的便利，并使它保持可靠的性能。

温度计使用说明书

温度计使用说明书
更多免费资料下载请进：好好学习社区
温度计使用说明书
一. 操作步骤:
1.将T1、T2两光测试表笔分别插入到对应的孔位上(注意┼、—极性不要接反).
2.按下ON/OFF键,打开电源.
3.将测试表笔与被测试物良好接触(外测时用T1,内测时用T2),使用哪只表笔则接相对
应的哪个键T1或T2,待升温恒定后读取液晶显示器上的值.)
4.若要量取内、外温差时,将T1、T2分别与外壁及内壁接触,并按下T1、T2键,即无读
出内外温差.
5.在以上3.4步骤中若要锁定读数值,则按下HOLD键即可,同时,读取温度时按℃、℉
键可以选择摄氏及华氏两种单位.
6.使用完毕后,关掉电源开关(ON/OFF键).
二.注意事项:
1.注意T1、T2之极性不要接反.
2.高温使用时,小心烫伤.。

温度计说明书

电子体温计使用说明书本电子体温计采用高精度传感器和微电脑技术，能够快速、准确、方便地测出人体的温度。

外壳采用日本进口无毒规格测量范围：分辨率： 0.1测量精度：±重量：约显示方式：外观尺寸：约电池：使用方法：1．用棉花棒或卫生纸粘取酒精擦拭消毒感温头和量温棒部分，为避免机件受损，请勿以酒精或其它溶液接触感温头及量温棒以外的部件。

2．按ON/OFF2秒，然后显示上次的测量温度约2闪烁，表示可以测量温度了。

3．测腋窝温度：测温前，手臂自然下垂，将腋窝紧闭1分钟，使腋窝温度稳定；将体温计的感温头置入腋窝中央并夹紧约1分钟，待显示屏℃符号停止闪烁，即表示腋窝温度已测量完成。

4．测口腔温度：测量前将双唇闭上约1分钟，使口腔内温度平稳，将体温计的感温头置于舌下内侧根部，和舌头密接后，将双唇紧闭约1分钟，待显示屏℃符号停止闪烁，即表示口腔温度已测量完成。

5. 如果温度>37.5℃，则听到短促的报警声：Bi-Bi-Bi-Bi (每0.125秒响一次)，表示测量完成并警示已发烧了。

如果温度≤37.5℃，则听到较慢的声音：Bi－Bi－Bi－Bi (每0.5秒响一次)，表示测量完成并且体温正常。

6. 如果测量温度小于32.0℃，则显示L℃；大于等于42.0℃，则显示H℃。

7. 按ON/OFF按钮，关闭电源，否则，体温计会在8分40秒后自动切断电源。

电池更换1力不足必须尽快更换电池，以确保测量之准确性。

2．更换电池时，把体温计的显示屏朝下，拉出电池盖，再轻轻地拉出体温计机芯约5-15mm（切勿用力过猛、拉出过多，以免损坏元器件），将旧电池取出，负极朝上装入一颗新电池，把机芯推回原位，装上电池盖即可。

注意事项：电子体温计属精密电子产品，故请注意：1．请勿从高处掉下及扭曲机体。

2．感温头至显示屏前端可以用酒精消毒，显示屏及以后部分因无防水装置，只可用干布擦拭，切不可放入水中或在热水中煮沸消毒。

3．除更换电池外请勿打开任何部件。

电子体温计使用说明

韵先知淘宝店祝您好孕这款是英文的基础体温计，小数点后是两位数，精度很高，是通过早晨的基础体温来确定女性排卵期的最好帮手。

1、大屏幕，大字体液晶读数，非常方便（完全没有了JM们用传统的水银体温计读数难和读数不准确的问题）；2、防水型，每天测量后可用清水冲洗金属头，亦可使用酒精消毒棉消毒；3、蜂鸣提示，在温度上升缓慢的时候会有蜂鸣警告提示；(请注意，尤其腋下测量的时候要注意，腋窝温度随着测量也在上升过程中，温度稳定要3分钟以上，这时提示声并不是体温测量完毕,这个时候不要将体温计取出,这个提示是表明体温变化慢了.测量还要再坚持三分钟,如果不确定是否听到蜂鸣声,每个体温计测四分钟即可)在口腔测量也可在蜂鸣提示后，继续测量3分钟，这样能使体温更接近躯干体温。

4、高精度，最小刻度读数可达到0.01℃；（数字体温计相比水银温度变化会灵敏很多很多，水银的温度变化不大的时候，是显示不出来的，而数字的不同，微小的变化数字都会不同。

情绪激动跟情绪平稳时候的体温都会测出不同的结果，这正体现出电子体温计的灵敏性。

）5、读数方便、测量精确、无汞害等优点，并具备蜂鸣提示及记忆功能6、可用于测量、计算妇女排卵周期，也可用于在家庭、医院等场合测量、观察人体基础体温。

注意事项：勿摔打、弯曲；勿使用高温消毒；勿接触化学溶剂或稀释剂；勿拆卸。

情绪激动时不要用来测量体温，体温计会随着情绪不稳定时的体温变化而变化，请一定注意。

基础型电子体温计中文使用说明技术特性：1) 测量范围: 32.00~42.00℃(当温度超出此范围时，显示LO或HI)2) 测量误差: ±0.1℃（32.50℃~42.00℃）3) 分辨率: 0.01℃4) 测量时间(开机,看到LO,测量3分钟）5) 蜂鸣提示功能6) 自动关机功能电池型号: 1.5V, 钮扣电池(LR/SR-41)产品包装：英文说明包装（外彩盒包装，里塑料收藏盒）什么是基础体温基础体温(Basal Body Temperature, BBT)又称静息体温，是指妇女经过6—8小时的睡眠以后，比如在早晨从熟睡中醒来，尚未进行任何活动之前所测量到的体温称之为基础体温。

WTZ系列温度仪表使用说明书(草稿)

WTZ系列温度仪表使用说明书代号：0APA.463.1000南阳防爆集团有限公司1、WTZ系列温度仪表概述新一代液体压力式温度计以及由此开发的系列温度仪表，克服了原仪表性能单一、可靠性差以及温包体积大的缺点，将测温组件体积缩小，将温度传感器安装于测温组件内。

形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、防腐、电接点、温度信号变送等多功能、系列化温度仪表。

2、型号说明2.1 选型举例2.1.1 WTZD-285(Z)/φ10×100×1500M16×1.5表示：液体压力式防爆型铂热电阻远传防震温度计，温包直径为φ10mm，长度为100mm，软尾长为1500mm；安装螺丝为M16×1.5活动螺纹。

2.1.2WTZd-285（Z）φ12×300 卡M27×2，双支Pt100表示：液体压力式铂热电阻远传防震温度计，输出二组Pt100信号，温包直径为φ12mm，长度为300mm（硬尾），安装螺丝：卡套式螺纹M27×2。

3.规格与参数3.1液体压力式系列温度仪表性能一览表3.2基本技术参数3.2.1环境温度：-20-40℃，相对湿度小于95％，海拔高度小于2000米。

3.2.2精确度：1.5级。

3.2.3时间常数：34秒。

3.2.4铂热电阻精度等级：性能指针符合国际IEC751-83及国家ZBY301-85标准，精确度等级B级。

3.2.5测量温度范围：0-100℃4.工作原理4.1 WTZ液体压力式普通系列温度仪表4.1.1 WTZ-280液体压力式温度仪表该温度计是最基本的形式，其它形式都是在此基础上派生出来的，该温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。

当温包感受到温度变化时，密闭系统内饱和蒸气产生相应的压力，引起弹性组件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值．可以制造成防震、防腐型，是目前使用范围最广、性能最全面的一种机械式测温仪表。

关于变压器温控器的讲解

一、变压器温度控制器 BWY-802G 、803G
八、安装图
一、变压器温度控制器 BWY-802G 、803G
-10℃ -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
八、附录
96.09Ω 96.48 96.87 97.26 97.65 98.04 98.44 98.83 99.22 99.61 100.00 100.39 100.78 101.17 101.56 101.95 102.34 102.73 103.12 103.51 103.90 104.29 104.68 105.07 105.46 105.85 106.24 106.63 107.02 107.40 107.79
号转换的变送器
ቤተ መጻሕፍቲ ባይዱ
8000kVA以上变压器无人值班电站
备注
一、概况
40
60
°C
20
80
0
100
0
K1
100 0
100
K3
0
K2 100
安装孔
最大插入深度260
图一 BWY（WTYK）系列温度控制器外形及安装尺寸
一、概况
图二 XMT-288F，XMT-288FC外形图
一、变压器温度控制器 BWY-802G 、803G
冷却系统的投入或退出。 BWY（WTYK）-802AG、803AG温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号

WTZK-02温度指示控制器说明书

WTZK-02(BWY-02)型温度控制器(电力变压器温度测量与控制的专用仪表)使用说明书（我厂选用的是杭州富阳仪表有限公司）杭州华立仪表有限公司最大插入深度260图1 WTZK-02型温度控制器一、用途及原理WTZK-02型温度控制器(BWY-02型温度控制器)，适用于测量变压器油温或其他的液体、气体和蒸气的温度，并能在被测温度达到和超过设定值时发出接点信号。

本仪表主要用于500KV A以上的变压器油温的测量和控制。

控制器的主要结构是由温包(感温探头)毛细管和弹性元件组成。

这三个部件构成的密封系统内充灌了感温介质、当被测温度发生变化时，温包内的液体压力随着发生变化，通过毛细管的传递使表头的弹性元件产生一个相对应的位移量，这个位移经机械放大后便可指示出被测温度，并带动微动开关动作输出信号。

二、主要技术参数1.测量范围：0~100℃2.指示精确度：1.5级3.开关特性(1)开关设定精度：±3℃(2)开关差：6±2℃(3)开关额定负荷：AC220V、1.5A4.温包尺寸：ф14×1505.温包安装尺寸：外螺纹M27×26.表头安装尺寸：3孔ф6 144×2107.开关在仪表出厂时标准设定值：第一上限55℃第二上限80℃如果用户需调整开关设定值，可打开表盖，转动表盘上旋钮设定针即可，然后按原样合上表盖。

三、安装和使用1.温度设定：打开表盖，转动旋钮设定针即可(一般不用再设定)。

2.接线：打开表盖，将电缆线从引线接点穿入，按图2要求接线。

电缆线推荐使用KW4×1.5控制电缆。

接线后拧紧引线接头处螺母，不得松动。

表盖按原样合好，均匀旋紧四只螺钉。

温控器表头安装前应先完成安装接线和开关设定两项工作。

图2 接线端子板3.温控器安装将螺钉穿过隔振板，将仪表固定在仪表板上，多余纺织管部分应盘为ф300mm以上的环圆状，每隔300mm应用护套做适当固定，以免损坏整台仪表。

水银温度计的使用说明

水银温度计的使用说明
使用温度计时，首先要看清它的量程(测量范围)，然后看清它的最小分度值，也就是每一小格所表示的值。

要选择适当的温度计测量被测物体的温度。

测量时温度计的液泡应与被测物体充分接触，且玻璃泡不能碰到被测物体的侧壁或底部；读数是，温度计不要离开被测物体，且眼睛的视线应与温度计内的液面相平。

1、使用前应进行校验(可以采用标准液温多支比较法进行校验或采用精度更高级的温度计校验)。

2、不允许使用温度超过该种温度计的最大刻度值的测量值。

3、温度计有热惯性，应在温度计达到稳定状态后读数。

读数时应在温度凸形弯月面的最高切线方向读取，目光直视。

4、水银温度计应与被测工质流动方向相垂直或呈倾斜状。

5、水银温度计常常发生水银柱断裂的情况，消除方法有：
(1)xx：
将温度计的测温包插入干冰和酒精混合液中(温度不得超过-38℃)进行冷缩，使毛细管中的水银全部收缩到测温包中为止。

(2)热修法：
将温度计缓慢插温度略高于测量上限的恒温槽中，使水银断裂部分与整个水银柱连接起来，再缓慢取出温度计，在空气中逐渐冷至室温。

1/ 1。
