知识点4液压舵机的试验与调试
一、转舵机构的安装程序（steering mechanism of the installation program ）1.舵机的基座应在船台上焊接装配完毕。
基座的上平面要求水平，并保证焊接强度和控制焊接变形，支承刚度要高。
2.船下水前，舵杆、舵柄和舵叶必须按图纸要求安装完毕，并分别于舵承、舵柄上做好舵叶零位的精确记号，作为舵机安装找正的基准。
船下水时，应采用夹紧装置将舵叶固定于零位，防止下水时舵叶转动。
3.吊装转舵油缸时，应以舵杆轴心和舵叶零位为基准，采用对角线相等方法定出转舵油缸轴线位置，并调整对置油缸的水平度，使舵柄位于上下拨叉的中心位置。
4.利用塞尺测量柱塞在油缸端盖孔中的间隙及滚轮在上、下拨叉口间的间隙，均应符合制造厂提供的平台安装数据。
5.舵机找正后，按舵机底座与船体基座间的实际高度测量并加工垫片，逐个研配到位。
6.按转舵机构底座的孔位置，将垫片与船体基座一起钻孔，并用铰刀完成铰制孔的加工，按各孔径尺寸精确配制铰制孔螺栓。
最后，旋紧铰制孔螺栓及其他螺栓，并装好各螺栓的止退块等防松装置。
7.连接系统的所有管路布置时应尽量减少弯道，高位管应设置放气阀。
管法兰对接面应保持平行且密封。
8.安装全过程应做到注意清洁，严防碰伤运动部件的表面，且各类阀件均不应踩踏或重敲，以免发生损坏。
二、舵机的充油和调试（steering gear oil filled and debugging ）1.系统的清洗和充油舵机安装完毕正式充油前，必须对油箱和系统进行彻底的清洗。
清洗油粘度应足够低，对脏物有较强的冲洗能力。
如清洗油不易从系统中放尽则需在其中添加防锈剂和抗氧化剂，并注意它与液压油的相容性。
系统清洗时应使用临时的油泵,用热的清洗油对系统循环冲洗，并使清洗油通过一专门滤器，直至滤器不再滤出污染物为止。
清洗油箱时不得使用容易破碎的泡沫塑料和容易残留纤维的织物来擦洗，油箱的内壁也不得涂敷可能脱落的油漆。
系统的充油，应根据不同舵机的具体情况，按说明书的要求来进行。
DYD90-16S电控液压舵机说明书
DYD90-16S 电动液压舵机使用维护说明书目录1．概述2．主要技术参数3．舵机工作原理4．舵机装置简介5．舵系统的安装6．液压油7．舵机的运行调试8．舵机的维修及保养9．故障的诊断及排除1.概述本台DYD90-16S型电液式液压舵机，由两套独立的油箱泵站（含电动油泵组）、驾驶室操纵台、推舵装置、舵机专用阀组，液压管路系统、储备油箱等组成。
它具有操纵方便，管路连接简单等特点，管路不需接到驾驶室，整个系统安装省料省工、外型尺寸小重量轻、无泄漏、并具有两套操纵和执行机构，而且在尾舱配有一套手动应急操舵装置，安全可靠。
适用于内河及沿海中、小型船舶使用，其公称扭矩为25KN.M.2.主要技术参数公称转舵扭矩：16KN.M （~1.6t.m）转舵时间：<20s （-35°~ 30°，单机组）最大舵角：±35°最大工作压力：9Mpa (90kgf/cm2)安全阀调整压力：11.3Mpa电制：AC380V（油泵组）50Hz 3φ；DC24V (控制电路)3. 舵机工作原理由电动机驱动油泵输出压力油，通过操纵驾驶室内的驾控台旋钮操纵三位四通电磁换向阀来控制液压油进出油缸的方向，实现左、右操舵功能。
工作时，当舵叶在一定位置保持不动时，电磁换向阀断电换向，滑阀处于中间位置，工作油经换向阀流回油箱；操舵时，换向阀一端线圈通电使滑阀移动，压力油经换向阀进入一推舵油缸无杆腔及另一油缸有杆腔，并相应从该两油缸的有杆腔及无杆腔回油至油箱；活塞杆推拉舵柄并使其转动，实现舵叶向左或向右转动。
4. 舵机装置简介4．1 推舵装置压力油进出油缸无杆腔及有杆腔，推、拉活塞杆，带动舵柄，转动舵轴，使舵叶作-35°~ 30°转动。
型号：端铰摆缸式活塞直径： 90mm活塞杆直径： 45mm安装位置：舵机舱4．2 电动油泵组电动机型号：Y100L1－4-H额定电压：AC380V（50HZ）额定转速：1420rpm额定功率： 2.2KW油泵型号：10SCY14-1B额定压力: 31.5Mpa排量：10ml/rev4．3 专用阀组：其主要功能如下：4．3．1 防止油缸超负荷运行。
液压舵机系统实例.
辅 油 泵 的 作 用
辅泵3是齿轮泵，其 功用如下： (1)为主油路补油。 补油压力由减压阀7 调定为0．8MPa左 右。 (2)为主油泵伺服变 量机构提供控制油。 (3)冷却主泵。
9-5-2 阀控型舵机液压系统
• 采用定量油泵为主油泵 • 使用电气遥控系统操纵电磁换向阀或电液换 向阀，来控制油液流向和转舵方向 • 油路采用
补 油、 放 气 和 压 力 保 护
补油问题：主泵排出 系统在各油缸顶部和油管高处设 侧油液难免有外漏。 放气阀。以便在初次充油或必要 本系统设有辅泵3，经 时放气。 液压系统可以被隔断的各部分都 减压阀7以及单向阀8A、 需要分别设安全阀(15A、15B) 8B向低压侧油路补油。 安全阀的作用是： (1)在转舵时防止油泵排油侧 也可不用辅泵补油， 压力超过最大工作压力过多， 而只设补油柜，以使 以免油泵过载， 在吸入侧压力降低时 (2)在停止转舵时，当海浪或 其它外力冲击舵叶而导致管 进行补油。
图为典型国产泵控型舵机液压系统原理
用斜盘式轴向柱塞变量泵作为主油泵 采用直流伺服电机式电气遥控系统和浮动杆追 随机构
泵 控 型 舵 机 液 压 系 统
泵 控 型 舵 机 液 压 系 统
两台并联主泵，四个柱塞油 缸 工况选择阀采用两个集成阀 块，包括12个单向截止阀 C1～C4 称缸阀，平时常 开， O1～O4 称旁通阀，平时 常闭 P1一P4称泵阀，平时常开 驾驶台随时能启用任一 台泵 只有当主泵损坏需要修 理时才将其一对泵阀关 闭
三、哈特拉伯R4V型舵机液压系统
三、哈特拉伯R4V型舵机液压系统
• 在两组油缸之间装有自动安全切换装置
– 必要时自动使一对油缸与主油路隔断，并彼此旁 通

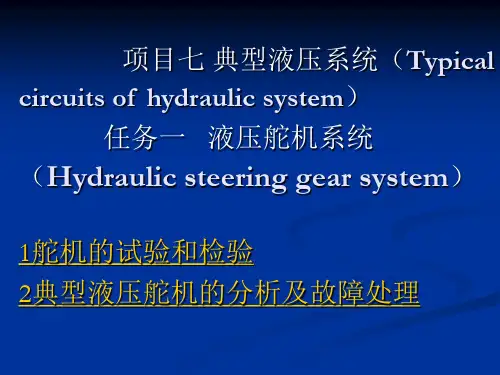

项目七 任务一 知识点4 液压舵机的试验与调试.

二、典型液压舵机的分析及故障处理 （The analysis of the typical hydraulic steering gear and troubleshooting）
1、典型液压舵机的分析 （1）油位：应在油位计显示范围的2/3，油位增 高说明进气或进水，油位降低过快说明泄漏。
（2）油温：适宜温度30~50C，超过55C使用 冷却器。超过55C，每升高9C寿命降低一半。 低于10C不宜起动，室温太低应加热；如在10~10 C之间，先空载运转加热。
2）只能单向转舵（Only one-way steering） (1)遥控系统只能单向动作—机旁操纵正常。
电气故障、伺服油缸单侧严重泄漏。
(2)变量泵只能单向排油—换备用泵正常。 变量机构单向运行困难，如差动活塞油孔 某一堵塞。
(3)主油路单方向不通或旁通。 单侧安全阀开启压力低、一个主油路锁闭 阀回油时不能开启。
(1)遥控系统失灵—机旁操纵正常。 电气部分、机械部分、伺服液压系统部分。
(2)主泵不能供油—换备用泵验证。 如两泵共用浮动杆，先将坏泵脱开。泵不 能供油在于电机不转，或油泵本身故障。
(3)主油路旁通或严重泄漏—主泵吸排油压接近。 主要原因在于备用泵锁闭不严或阀件故障。
(4)主油路不通或舵转动受阻—油压高，安全阀开。 泵阀、缸阀或主油路锁闭阀打不开。
习题（Problem sets）
1．画简图说明舵机浮动杆追随机构及其储能弹簧的工作原理。 2．带浮动追随机构的舵机工作时稳在某舵角的舵叶突然受到 外力冲击，画简图说明追随机构的工作过程。 3．分析液压舵机达不到最大舵角的常见原因。 4．带有副杠杆的浮动杠杆式追随机构有哪些优点？ 5．液压舵机中的防浪阀是如何工作的？ 6．液压舵机只能单向转舵的原因有哪些？ 7．储能弹簧有何作用，其刚度大小对操舵有何影响？ 8．造成舵机滞舵的原因有哪些？ 9．对舵机有哪些基本要求？液压舵机的基本组成有哪些？ 10．液压舵机有哪些常见的故障？
