(完整版)电线敷设技术交底记录
电线电缆敷设施工技术交底

1.设备及材料要求:
1.1所有材料规格型号及电压等级应符合设计要求,并有产品合格证。
1.2外观检查:包装完好,抽检的电缆绝缘层完整无损,厚度均匀。电缆无压扁、扭曲,铠装不松卷。电缆外护层有明显标识和制造厂标;
1.3每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。
六、安全注意事项
1.敷设电缆应专设现场指挥一名,对电缆敷设进行统一指挥及调度。
2.参加电缆敷设的施工人员,应服从现场指挥的调度指挥,各就各位,作业期间不能擅自离开岗位。
3.敷设电缆的作业现场,应无影响作业的障碍物,与其它专业交叉作业时应戴好安全帽。
4.电缆敷设时,作业人员应站在电缆外侧,并站稳用力。
1.4电缆外观完好无损。密封良好,塑料电缆外皮及绝缘层无老化及裂纹。
1.5电缆应在到达作业现场及电缆敷设前进行绝缘检测,绝缘测试应合格;
四、敷设电缆前准备工作:
1.施工前应对电缆进行详细检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象。
2.电缆敷设前进行绝缘摇测。
3.IkV以下电缆,用500V摇表摇测线间及对地的绝缘电阻应不低于IOMQ。
5.敷设电缆时,严禁打闹嬉笑。
6.安全员应认真负责,及时发现安全隐患,并予以排除及纠正。对拒不听从指挥,违规操作的人员应给予警告及制止。避免安全事故的发生。确保电缆敷设业安全顺利的进行。
被交底人(签名)
注:本表一式二联,一联留存,另一联交班组保存。
五、电缆敷设
1.电缆敷设可用人力拉引或机械牵引。电缆敷设时,应注意电缆弯曲半径应符合规范要求。
2.电缆在保护管内敷设前应检查电缆保护管内无积水,且无杂物堵塞。穿电缆时,不得损伤护层。穿入管中电缆的数量应符合设计要求;
电缆敷设安全技术交底记录模板

一、工程概况1. 工程名称:____________________2. 建设单位:____________________3. 施工单位:____________________4. 监理单位:____________________5. 施工地点:____________________6. 施工日期:____________________二、安全技术交底内容1. 施工前的准备1.1 施工人员必须经过专业培训,了解电缆敷设的相关知识和操作技能,确保施工安全。
1.2 所有施工人员必须熟悉本工程的安全技术交底内容,并严格按照规定操作。
1.3 严格按照施工图纸和设计要求进行电缆敷设,确保工程质量。
2. 施工过程中的安全注意事项2.1 电缆敷设前,应检查电缆的绝缘性能,确保电缆完好无损。
2.2 电缆敷设过程中,应确保电缆不受外力损伤,避免因电缆损伤导致安全事故。
2.3 电缆敷设过程中,应保持电缆桥架、支架等固定设施的稳定,防止因设施松动导致电缆脱落。
2.4 电缆敷设过程中,应保持电缆间距合理,避免因间距过小导致电缆相互干扰。
2.5 电缆敷设过程中,应避免电缆与金属管道、设备等发生接触,防止因接触不良导致安全隐患。
2.6 电缆敷设过程中,应保持电缆沟、隧道等设施排水畅通,防止因积水导致电缆受潮、短路等事故。
3. 施工中的防护措施3.1 电缆敷设过程中,施工人员应佩戴安全帽、手套、防尘口罩等防护用品。
3.2 电缆敷设过程中,施工人员应穿戴绝缘鞋,防止触电事故。
3.3 电缆敷设过程中,施工人员应使用绝缘工具,确保施工安全。
3.4 电缆敷设过程中,施工人员应保持现场整洁,避免因杂物导致安全事故。
4. 应急处理4.1 电缆敷设过程中,如发现电缆损伤、短路等异常情况,应立即停止施工,查找原因,并及时处理。
4.2 如发生触电事故,应立即切断电源,并采取相应的急救措施。
4.3 如发生火灾事故,应立即报警,并采取相应的灭火措施。
施工现场电缆敷设安全技术交底记录

施工现场电缆敷设安全技术交底记录1. 交底内容为了保障施工现场电缆敷设的安全,现对施工队伍的工作人员做如下交底:1.对电缆敷设所需使用的所有设备和工具的使用方法、注意事项及各自的功能进行说明。
2.对施工流程进行详细介绍,包括敷设前期准备、电缆敷设过程及结束后的收尾工作等。
3.针对施工现场可能出现的安全隐患和应对突发情况的方法进行讲解。
4.对工作人员必须遵守的安全操作规定和注意事项进行强调和讲解。
2. 设备和工具的使用方法及注意事项1.电缆滑轮的使用方法:电缆滑轮应放置平稳的地面上,使用前应检查转动是否顺畅,使用过程中避免施加过大的力量。
2.电缆卷扬机的使用方法:电缆卷扬机应放置平稳的地面上,使用前应检查正反转是否正常,使用过程中避免施加过大的力量。
3.电缆剥皮器的使用方法:电缆剥皮器应使用正确的刀头进行剥皮,使用前应检查刀头是否安装正确,使用过程中要注意不要割伤电缆内部的线缆。
4.螺丝刀、扳手等工具的使用方法:应使用正确的螺丝刀和扳手进行操作,确保不损坏电缆本身。
3. 施工流程及收尾工作1.敷设前期准备:在敷设电缆前,要先清理场地,确保地面平整,严禁在电缆路线上放置脚手架、工具箱等物品,以免引起电缆受压等危险。
2.电缆敷设过程:在敷设电缆时,避免过度弯曲电缆,使其在拐弯处的转弯半径不小于电缆直径的五倍,严禁在电缆上施加过度的拉力。
施工人员在完成敷设后,应及时对电缆进行实验,检查电缆的绝缘情况和电缆是否正常通电。
3.结束后的收尾工作:敷设后,应对剩余的电缆进行妥善的保管,将工具和设备放回保管处。
另外,易燃易爆废弃物应及时清理干净,或者按照规定进行处理。
4. 安全隐患与应对方法1.电缆被损坏、断裂、过度弯曲等情况:施工人员在操作时要注意掌握好拉力与电缆弯曲的度数,避免某一处电缆过度损伤,可以通过慢慢敷设、逐步固定等方式控制电缆的拉力和弯曲度,以保证敷设的电缆不受损坏。
2.工人重物掉落、高处坠落等意外事件:在施工现场,应有专人负责疏导施工人员的行动,特别需要保护好工人的安全,严禁高空作业、无脚手架作业等高风险行为。

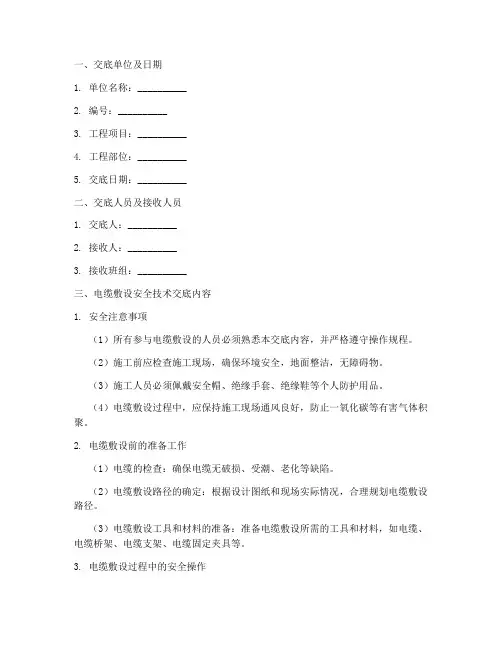

电缆敷设安全技术交底模板模板

一、交底单位及日期1. 单位名称:__________2. 编号:__________3. 工程项目:__________4. 工程部位:__________5. 交底日期:__________二、交底人员及接收人员1. 交底人:__________2. 接收人:__________3. 接收班组:__________三、电缆敷设安全技术交底内容1. 安全注意事项(1)所有参与电缆敷设的人员必须熟悉本交底内容,并严格遵守操作规程。
(2)施工前应检查施工现场,确保环境安全,地面整洁,无障碍物。
(3)施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护用品。
(4)电缆敷设过程中,应保持施工现场通风良好,防止一氧化碳等有害气体积聚。
2. 电缆敷设前的准备工作(1)电缆的检查:确保电缆无破损、受潮、老化等缺陷。
(2)电缆敷设路径的确定:根据设计图纸和现场实际情况,合理规划电缆敷设路径。
(3)电缆敷设工具和材料的准备:准备电缆敷设所需的工具和材料,如电缆、电缆桥架、电缆支架、电缆固定夹具等。
3. 电缆敷设过程中的安全操作(1)电缆敷设时,应采用牵引法或滚动法,避免电缆受到损伤。
(2)电缆敷设过程中,应保持电缆的平直,不得扭曲、打结。
(3)电缆通过孔洞、管道等时,应采取措施防止电缆受损。
(4)电缆敷设时,应保持电缆与桥架、支架等固定牢固,防止电缆在运行过程中发生位移。
(5)电缆敷设过程中,应避免电缆与其他管道、设备等发生碰撞。
4. 电缆敷设后的检查与验收(1)电缆敷设完成后,应对电缆进行外观检查,确保电缆无损伤。
(2)检查电缆敷设路径是否符合设计要求,电缆固定是否牢固。
(3)对电缆进行绝缘测试,确保电缆绝缘性能符合要求。
(4)对电缆敷设工程进行验收,确保工程质量符合国家标准。
四、应急处理措施1. 若在施工过程中发现电缆破损、漏电等情况,应立即停止施工,切断电源,隔离故障区域,并采取应急措施进行处理。
2. 若发生人员触电事故,应立即切断电源,对受伤人员进行急救,并立即拨打急救电话。
(完整版)电线敷设技术交底

(完整版)电线敷设技术交底1. 背景介绍本文档旨在对电线的敷设技术进行交底,以确保电线敷设的安全性和可靠性,减少潜在的故障风险。
2. 选择合适电线材料在进行电线敷设之前,需要仔细选择合适的电线材料。
常见的电线材料包括铜线和铝线,两者的导电性能有所不同。
在大部分情况下,我们推荐使用铜线,因为铜线的导电性更好,能够提供更稳定的电流传输。
3. 确定电线规格根据实际需求和使用环境,我们需要确定合适的电线规格。
电线的规格主要包括导体的横截面积和额定电流容量。
选取合适的电线规格是确保电气设备正常运行的重要环节。
4. 确定电线敷设路径在敷设电线前,我们需要仔细规划电线的敷设路径。
主要考虑以下几个因素:- 安全性:避免电线与其他设备、材料发生摩擦或产生磨损,防止线路短路或漏电。
- 布线方便性:选择合适的路径,减少电线的弯折和拐角,方便安装和维护。
- 信号干扰:尽量远离可能引起电磁干扰的设备和场所,减少信号干扰对电路的影响。
5. 考虑敷设环境和温度在选择电线敷设路径时,务必考虑环境条件和温度。
一些特殊环境要求使用阻燃电线或防水电线以确保安全。
同时,不同温度下电线的导电性能也有所不同,因此要根据使用环境选择合适的电线材料。
6. 保护电线为了确保电线的安全可靠,敷设过程中需要注意以下几点:- 保护电线外皮:在电线敷设完毕后,应该使用合适的套管或保护管对电线外皮进行保护,防止外力损伤。
- 避免弯曲过度:电线弯曲过度可能导致电线内部的绝缘层破损,造成故障,敷设时要尽量避免电线的过度弯曲。
- 定期检查维护:定期检查电线是否存在老化、磨损和损坏等问题,并及时维修或更换损坏的电线。
7. 安全注意事项在进行电线敷设过程中,需要遵守以下安全注意事项:- 起火风险:避免在易燃材料附近敷设电线,防止因电线故障引起火灾。
- 特殊要求:在特殊场所敷设电线时,如有接触高压电线的风险,需要使用绝缘手套、安全帽等防护装备。
- 安全通道:确保电线敷设不阻碍安全通道,并保证防火分区和应急通道的需要。
电缆敷设交底记录

电缆敷设交底记录日期:2024年X月X日地点:XXX项目现场一、参会人员1.主持人:二、会议内容1.主持人简要介绍了本次会议的目的和重要性。
2.施工单位负责人汇报了施工进展情况,并介绍了本次电缆敷设的作业方法和注意事项。
3.监理单位负责人对施工单位的汇报进行了核实和确认,并提出了一些补充要求和建议。
4.电缆敷设施工班组负责人进行了具体的敷设方案的介绍和演示,并回答了相关问题。
5.在场人员对敷设方案和相关施工细节进行了讨论和交流,达成了共识。
6.主持人总结了会议内容,并强调了施工单位和监理单位之间的密切合作和沟通。
三、讨论重点及结论1.敷设线路的选址问题:根据工程设计图纸和实地勘察,确定了电缆敷设的线路走向和布线方案。
2.敷设方法的确定:根据施工环境和现场条件,确定了电缆敷设的方法和步骤,包括挖槽、敷设、填充、压实等。
3.保护措施的落实:确保在施工过程中对电缆进行有效的保护,避免损坏和事故的发生,包括使用合适的保护套管、管线布置、预埋管道等。
4.施工进度和质量的监控:监理单位要对施工单位的进度和质量进行严格的监控和把关,并及时提出意见和建议。
5.安全生产和环境保护:对施工过程中的安全隐患和环境污染问题进行了重点强调,并要求施工单位加强管理,做好安全和环保工作。
四、施工单位责任和要求1.严格按照施工方案进行施工,确保施工质量和进度。
2.做好施工过程中的安全防护和环保工作,确保人员和环境的安全。
3.与监理单位保持良好的沟通和协作,及时反馈工作进展和遇到的问题。
4.定期向监理单位提交工作报告和施工记录,并配合监理单位进行工作验收和资料整理。
五、监理单位责任和要求1.对施工单位的施工进度和质量进行监控和检查,及时发现和解决问题。
2.落实现场安全检查和环保管理,确保施工过程中的安全和环保要求。
3.提供必要的技术支持和指导,解答施工单位的疑问和问题。
4.及时和施工单位协商解决各种施工技术问题,保证施工质量和进度。
电缆敷设施工技术交底记录

电缆敷设施工技术交底记录
一、前言
电缆敷设是建筑工程中非常重要的一项施工工艺,涉及到建筑
中电力设备的用电以及各种信号传输的要求。
为了保证电线电缆敷
设施工的质量和安全,进行技术交底是必要的。
本文档记录了电缆
敷设施工技术交底的内容,旨在提醒施工人员注意相关技术要点,
做好敷设工作。
二、敷设前准备
1. 熟悉施工图纸
在进行电缆敷设之前,施工人员需要仔细研究和理解施工图纸,了解敷设的电缆类型、规格、路径以及敷设的深度等要求。
确保与
监理工程师和设计人员沟通良好,对施工要求有充分的了解。
2. 检查施工设备和工具
检查敷设所需的设备和工具是否齐全,如挖掘机、铲车、手持
工具等。
确保设备和工具的使用符合施工要求,并做好维护和保养
工作,以保证施工进度和质量。
三、施工方案
根据实际情况和施工图纸要求,制定详细的施工方案,并经过监理工程师和设计人员的审核。
1. 敷设路径的确定
根据电缆敷设的要求,确定合适的敷设路径。
考虑到工程的结构特点、施工的难易程度以及后期维护等因素,确定敷设路径,确保电缆敷设的安全和方便。
2. 敷设深度的确定
根据施工图纸和设计要求,确定电缆敷设的深度。
考虑到地下管线、土壤条件等因素,合理确定电缆敷设的深度,并制定相应的施工措施,确保电缆的完好敷设。
3. 保护措施的制定
根据敷设路径的特点,制定相应的保护措施,以防止电缆在施工过程中受到损坏。
例如,在电缆敷设路径附近的施工区域设置围挡、警示标识等,提醒施工人员和其他人员注意。
四、施工过程。
技术交底记录电缆敷设

日期: 年 月 日
审核人:
日期: 年 月 日
2电缆敷设
1)根据整个工程的布局,电缆敷设按施工进度采取分工号施工的方法进行。
2)按设计图和施工现场实际状态认真核实电缆路径和走向,分清回路、用途(一般电源、确保电源、应急电源、动力回路等)和所敷设的电缆规格型号同设计图与现场是否一致。按电缆敷设方向,排列出电缆具体走向示意图和电缆敷设顺序表。电缆敷设必须保证:电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损。
电缆头制作、安装
电缆查线、核相
电缆线路防火阻燃施工
三、操作工艺
1电缆的搬运及支架架设:
1)电缆短距离搬运,采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时,可按电缆缠绕方向滚动,切不可反缠绕方向滚运,以免电缆松驰,远距离搬运必须用吊车拖车并捆扎牢固,防止车上滚动、滑落出现事故。
2)电缆支架的架设地点应选好,以敷设方便为准,一般应在电缆起止点附近为宜。架设时,应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。
6) 有较宽的操作场地,施工现场干净,并备有220V交流电源。
(二)材料要求
1.每盘电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆盘轴孔应完好无损。
2.所有电缆材料规格型号及电压等级应符合设计要求,产品合格证、技术文件齐全。
3.电缆外观完好无损,铠装无锈蚀、无机械伤,无明显邹折和扭曲现象。
4.附件部件应齐全,材质质量应符合产品技术要求。
5.低压电缆用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
6.6~10KV电缆敷设前应用2.5KV摇表测量绝缘,作耐压和泄漏试验,应符合国家和当地供电部门规定。
(三)主要机具
电缆敷设施工技术安全交底记录

电缆敷设施工技术安全交底记录一、工程概述本工程为某工业项目的新建,涉及电缆敷设工程。
本次交底内容包括工艺流程、施工注意事项、安全规范等。
二、工艺流程1. 确认施工区域在确认施工区域时,应按照设计方案要求进行,在施工前需要对施工区域进行调查,了解地形地貌、存在的障碍以及管道、电缆的敷设情况等,以便进行施工。
2. 清理施工区域施工前应对施工区域进行清理,包括清理垃圾、杂草以及其他障碍物,确保施工安全顺利进行。
3. 设计敷设路线在确定路线前,应仔细查看设计方案并理解其中的要求。
同时,在确定线路时要考虑到电缆的颜色和规格等细节问题,以确保所有细节得到注意。
4. 敷设电缆在敷设电缆时,需要按照要求铺设电缆,并在敷设完成后检查电缆敷设是否达到设计规格,并进行必要的保护措施。
5. 完成施工施工完成后应进行必要的清理,并进行验收,并核对和签署本次施工的交底记录。
三、施工注意事项1. 绿化带内电缆的处理方法在敷设电缆的过程中,出现在绿化带内的情况时,应考虑通过埋管或隐藏等方案来完成。
为了保护环境,破坏绿化带造成的损害必须得到补偿。
2. 施工过程中的污染和噪音控制在施工过程中,产生噪音和粉尘等污染问题会对周围居民造成影响。
选择低噪音设备和采用防尘措施是必要的。
同时,施工现场应设立垃圾箱和垃圾袋,保持施工现场的清洁卫生。
四、安全规范1. 人员安全在施工现场,必须严格执行安全规定和操作规程。
共用的电动工具应由专人负责,并确保其安全性能符合要求。
同时,每次施工前,应检查各种用电设备是否符合安全规范的要求。
所有人员在施工现场应做好个人防护,穿戴安全帽、防护鞋和手套等防护性装备。
2. 器材安全施工现场的工具和材料必须按规定放置,并确保符合安全要求。
在使用电动工具和器材时,必须按照操作规程进行操作,并做好维护保养工作。
同时,所有电缆的敷设和铺设必须符合安全标准,并经过必要的保护和维护。
3. 事故处理在施工过程中,若出现意外事故,应及时处理。
电缆敷设技术交底样本

山东省建设工程质量监督总站监制技术(安全)交底记录鲁DQ-004工程名称施工单位分项工程名称电缆敷设交底日期交底内容:2.2.2.3纸绝缘电缆,测试不合格者,应检查芯线与否受潮,如受潮,可锯掉一段再测试,直到合格为止。
检查办法是:将芯线绝缘纸剥下一块,用火点着,如发出叭叭声,即电缆已受潮。
2.2.2.4电缆测试完毕,油浸纸绝缘电缆应及时用焊料(铅锡合金)将电缆头封好。
其他电缆应用橡皮包布密封后再用黑包布包好。
2.2.3放电缆机具安装:采用机械放电缆时,应将机械选好恰当位置安装,并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
2.2.4暂时联系指挥系统设备:2.2.4.1线路较短或室外电缆敷设,可用无线电对讲机联系,手持扩音嗽叭指挥。
2.2.4.2高层建筑内电缆敷设,可用无线电对讲机做为定向联系,简易电话作为全线联系,手持扩音喇叭指挥(或采用多功能扩大机,它是指挥放电缆专用设备)。
2.2.5在桥架或支架上多根电缆敷设时,应依照现场实际状况,事先将电缆排列,用表或图方式划出来。
以防电缆交叉和混乱。
2.2.6冬季电缆敷设,温度达不到规范规定期,应将电缆提前加温。
2.2.7电缆搬运及支架架设:2.2.7.1电缆短距离搬运,普通采用滚动电缆轴办法。
滚动时应按电缆轴上箭头批示方向滚动。
如无箭头时,可按电缆缠绕方向滚动,切不可反缠绕方向滚运,以免电缆松驰。
2.2.7.2电缆支架架设地点应选好,以敷设以便为准,普通应在电缆起止点附近为宜。
架设时,应注意电缆轴转动方向,电缆引出端应在电缆轴上方(图3.2.7.2)。
图2.2.7.2项目专业技术负责人:交底人:接受人:技术(安全)交底记录鲁DQ-004工程名称施工单位分项工程名称电缆敷设交底日期交底内容:2.3直埋电缆敷设:2.3.1清除沟内杂物,铺完底沙或细土。
2.3.2电缆敷设2.3.2.1电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动绞磨或托撬(旱船法)。
(完整版)电线电缆穿管敷设技术交底

表号:RF06/5—04编号:
工程名称
分部分项工程名称
电线电缆穿管敷设
交底地点
交底日期
年月日
交底内容:
1、严格按设计施工图纸、会审纪要及工程变更联系单施工,对电线电缆穿线一般按规范GB50303—2002、GB50339-2003及公司企业技术标准Q/ZKD( J )01—2006执行.
2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行,穿线前应将管内积水及杂物清除干净后敷设。
3、火灾报警器的传输线路应选择不同颜色的绝缘导线,探测器的“+"线为红色,“—”线应为蓝色,其余线应根据不同用途采用其它颜色区分,但同一工程中相同用途的导线颜色应一致,接线端子应有标号。
4、电缆穿管敷设时应合理安排,不宜交叉,敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时,松紧应适度,多芯电缆的弯曲半径不应小于其外径的6倍。
以上应及时做好工程技术资料、质量检验批记录.
本分项工程质量目标:主控项目有关强制性条文必须符合规范要求,一般项目合格率100%。
交底人签名
被交底人签名
5、管内导线总截面积与管截面不应大于40ቤተ መጻሕፍቲ ባይዱ,或电缆的总截面积不应大于线槽的净截面积的50%。导线穿入箱、盒、槽管口处应装护圈保护。
6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护,导线不应有裸露部分。
7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接.
8、同一建筑物内相同相位的电线应采用同一颜色的电线,A-黄、B-绿、C-红、N-淡兰色、PE-黄绿双色线、开关线――白色等其它颜色电线。多路开关线可用不同颜色的电线加以区分。
电线安全技术交底记录模板

一、交底时间:年月日二、交底地点:(具体地点)三、交底对象:(具体人员,如电工、施工人员、监理人员等)四、交底内容:1. 电线安全操作规范(1)电工必须持有相关操作证,方可进行电线安装、维修等工作。
(2)电工在操作过程中,必须穿戴好个人防护用品,如绝缘手套、绝缘鞋、安全帽等。
(3)操作前,必须检查电线绝缘层是否完好,导线是否有破损,如有异常,应及时更换。
(4)严禁使用裸线、破损导线等不符合安全要求的电线。
2. 电线敷设安全要求(1)电线敷设前,应进行现场勘察,确保敷设路线安全、合理。
(2)电线敷设过程中,应保持导线绝缘层完好,不得损坏。
(3)电线敷设应遵循“横平竖直、整齐美观、便于检查、维修”的原则。
(4)电线敷设时,应避开高温、潮湿、腐蚀等有害环境。
3. 电线穿线管安全操作(1)穿线管材质应符合国家标准,具有良好的绝缘性能。
(2)穿线管敷设应保持直线,弯曲处半径应大于电线直径的6倍。
(3)穿线管内不得有尖锐物体,以防损伤电线绝缘层。
(4)穿线管连接处应牢固,不得有松动现象。
4. 电线接头安全要求(1)电线接头应使用专用接头,不得使用裸露接头。
(2)接头处应保持清洁,不得有油污、灰尘等杂质。
(3)接头处绝缘层应完好,不得有破损。
(4)接头处应进行焊接或压接,确保连接牢固。
5. 电气设备安全操作(1)电气设备操作人员应熟悉设备性能,掌握安全操作规程。
(2)操作前,应检查设备绝缘性能,确保设备完好。
(3)操作过程中,应遵守安全操作规程,不得擅自更改设备参数。
(4)操作完毕后,应关闭设备电源,确保设备处于安全状态。
五、交底要求:1. 各参建单位应高度重视电线安全操作,加强安全教育,提高安全意识。
2. 电工、施工人员、监理人员等应认真履行职责,严格执行安全操作规程。
3. 施工现场应设置明显的安全警示标志,提醒施工人员注意安全。
4. 定期对施工现场进行安全检查,发现问题及时整改。
六、签字确认:(各参建单位代表签字)七、附件:1. 电线安全操作规程2. 电线敷设安全技术规范3. 电线接头安全技术规范4. 电气设备安全技术规范5. 安全生产责任制注:本模板仅供参考,具体交底内容应根据实际工程情况进行调整。
线缆敷设技术交底记录01

端部绝缘层,并做好标记,再把芯线绑扎在带线上,然后从另一端抽出即可。放线时应逐段进行。
(d)双绞线(尤其是超五类双绞线)拉线时的拉力不能超过 13 磅(约 20 公斤)。 光纤的拉力不能超过 5 磅(约 8 公斤)。
为了保证施工的质量,规定:
2 放线:
(a)放线前应先检查管与线槽连接处的护口是否齐全;导线和保护地线的选择是否符合设计图的要求;管进入盒时内外根母是否锁紧,确认无误后再放线。
(b)放线方法:先将导线抻直、捋顺,盘成大圈或放在放线架(车)上,从始端到终端(先干线,后支线)边放边整理,不应出现挤压背扣、扭结、损伤导线等现象。每个分支应绑扎成束,绑扎时应采用尼龙绑扎带,不允许使用金属导线进行绑扎。
1 控制线路,导线横截面积不超过线管的 40%面积;
2 所有线缆在线管内不得有接头;
3 线缆在线管内敷设,应按不同类别用绝缘胶带分类绑扎,绑扎间距1M左右;
4 线缆在放线前,应用放线器将线缆缠绕应力放掉,保证线缆的平顺;线缆绑扎后要能看 见明显的路有走向;
1.1.3线槽内敷线方法:
1 清扫线槽:
清扫明敷线槽时,可用抹布擦净线槽内残存的杂物和积水,使线槽内外保持清洁;清扫暗敷于地面内的线槽时,可先将带线穿通至出线口,然后将布条绑在带线一端,从另一端将布条拉出,反复多次就可将线槽内的杂物和积水清理干净。也可用空气压缩机将线槽内的杂物和积水吹出。
14 绑扎:施工穿线时作好临时绑扎,避免垂直拉紧后再绑扎,以减少重力下垂对线缆 性能的影响。主干线穿完后进行整体绑扎,要求绑扎间距≤1.5M。光缆应时行单独绑扎。绑 扎时如有弯曲应满足不小于 10CM 的变曲半径。
15 安装在地下的同轴电缆须有屏蔽铝箔片以阴隔潮气。
电线导管敷设安全技术交底模板

一、交底对象全体施工人员、管理人员、监理单位代表二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 施工前的准备工作(1)熟悉施工图纸及设计要求,明确施工范围、施工方法、施工工艺及质量控制标准。
(2)对施工人员进行安全技术培训,确保施工人员具备一定的安全意识和操作技能。
(3)检查施工设备、材料、工具是否齐全,符合施工要求。
2. 施工过程中的安全注意事项(1)进入施工现场必须佩戴安全帽,高空作业必须系好安全带,正确使用个人防护用品。
(2)严禁酒后作业、疲劳作业,确保施工人员精力充沛。
(3)施工现场应设置明显的警示标志,提醒施工人员注意安全。
(4)严禁在施工现场吸烟、打闹、嬉戏,保持施工环境整洁。
(5)施工过程中,应遵守以下规定:a. 严禁使用不合格的电线导管、电线、电缆等材料。
b. 电线导管敷设应平直,转弯处应采用专用弯头,不得强行弯曲。
c. 电线导管固定应牢固,间距符合设计要求。
d. 电线导管与设备、器具连接应可靠,接头处应做好绝缘处理。
e. 电线导管敷设完成后,应进行隐蔽工程验收。
3. 特殊情况下的安全措施(1)在潮湿、易燃易爆等特殊环境下施工,应采取相应的防护措施。
(2)在高温、高空等危险作业环境下,应采取轮换作业、加强休息等措施。
(3)施工过程中,如遇停电、停水等突发情况,应立即采取措施,确保施工人员安全。
4. 施工完成后安全检查(1)对施工完成的电线导管敷设进行自检,确保工程质量符合要求。
(2)组织施工、监理、管理人员进行联合验收,确保施工安全。
五、交底人[填写交底人姓名及职务]六、接收人[填写接收人姓名及职务]七、备注1. 施工过程中,如遇特殊情况,应立即向交底人报告,并采取相应措施。
2. 施工人员应严格遵守本交底内容,确保施工安全。
3. 本交底自发布之日起生效,如有变更,以最新版本为准。
电线穿管敷设安全技术交底模板

一、交底目的为确保电线穿管敷设施工安全,预防事故发生,提高施工人员的安全意识,现将电线穿管敷设安全技术交底如下。
二、交底内容1. 施工现场安全规定(1)施工人员必须佩戴安全帽、安全带等个人防护用品。
(2)施工区域设置警示标志,禁止无关人员进入。
(3)施工过程中,确保现场通风良好,防止有害气体积聚。
2. 电线穿管敷设施工要求(1)施工前,应仔细检查电线、穿管等材料的质量,确保符合国家相关标准。
(2)穿管前,应清除管内杂物,确保管内干净、畅通。
(3)电线穿管敷设时,应遵循以下原则:a. 电线应顺直,不得扭曲、打结。
b. 电线与管壁之间应留有适当间隙,防止电线过热。
c. 电线在管内不得交叉,以免影响使用。
d. 电线穿管敷设后,应检查管内电线是否固定牢固,防止电线脱落。
3. 电线接头处理(1)电线接头应采用合格的热缩管、接线端子等材料。
(2)接头处应保持清洁,防止水分侵入。
(3)接头处应进行绝缘处理,确保绝缘性能良好。
4. 施工注意事项(1)施工过程中,注意观察电线、穿管等材料是否有损伤,如有损伤,应立即更换。
(2)施工过程中,严禁使用尖锐物品对电线、穿管等材料进行切割。
(3)施工过程中,注意观察施工现场的电源开关、插座等设备,防止触电事故发生。
(4)施工完成后,应检查电线穿管敷设质量,确保符合要求。
三、安全措施1. 施工人员应接受安全教育培训,提高安全意识。
2. 施工现场设置安全警示标志,提醒施工人员注意安全。
3. 施工过程中,配备必要的安全防护用品,如安全帽、安全带等。
4. 施工单位应制定应急预案,一旦发生安全事故,立即启动应急预案,减少损失。
四、交底人及接收人交底人:________接收人:________交底日期:____年____月____日五、备注本安全技术交底适用于电线穿管敷设施工全过程,施工人员应严格遵守。
如有未尽事宜,可根据实际情况进行调整。
电线电缆导管敷设施工技术交底记录

4 明敷设钢管连接采用螺纹连接。管端螺纹长度不应小于管接头长度的1/2。连接后,其螺纹宜外露2-3扣。螺纹表面应光滑,无缺损。螺纹连接处应焊接接地跨接线。
5 暗敷钢管采用套管连接,套管长度为管外径的1.5-3倍,管与管的对口处应位于套管的中心。套管采用焊接连接,焊缝应牢固严密。
8保护管与箱、接线盒、灯头盒、开关盒等连接须用锁紧螺母锁紧,其管口必须加装护口。
9 水平或垂直敷设的明配电线保护管,其水平或垂直安装的偏差应小于1.5‰,全长偏差不应大于管内径的1/2。
10 ..3.10在配管时,必须按照设计图纸及相关专业图纸,并结合现场实际情况,尽可能一次配置到位,其标高、坐标必须精确。
电线电缆导管敷设施工技术交底记录
工程名称
参加班组
பைடு நூலகம்电工班
交底人
记录人
交底曰期
本系统采用大量镀锌钢管。
1 钢管不应有穿孔、裂缝、显著的凹凸不平及严重锈蚀等情况,管子内壁应无毛刺,管子弯制后不应有裂缝或显著凹瘪现象。
2 依据施工图途径和位置,尽量减少弯曲和交叉,沿墙、柱、梁、跨梁明敷设或埋地、埋楼板暗敷设。进入箱内的管路排列整齐,管口高度一致,进入箱盒时,管口露出箱盒应小于5mm,并有丝扣,管口堵塞防止进入杂物,管路超过标准长度应设中间接线盒。
6 钢管明配时弯曲半径不小于管外径的6倍,管路超过标准长度设接线盒,明配钢管应排列整齐,固定点间距应均匀,钢管管卡间的最大距离应符合规范要求。
7 钢管暗敷设时,电线保护管宜沿最近路线敷设,并应减少弯曲,埋入建筑物保护管与建筑物表面距离不应小于15mm。开关盒、接线盒、插座盒埋入位置、标高应符合设计要求,埋入深度要考虑装饰面。
电气施工电线管敷设分项工程质量技术交底

电气安装技术交底记录
工程名称:编号:
注:1、本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。
3、本表设计被交底单位各留存一份。
电气安装技术交底记录
工程名称:编号:
注:1、本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。
3、本表设计被交底单位各留存一份。
电气安装技术交底记录
工程名称:编号:
注:1、本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。
3、本表设计被交底单位各留存一份。
电气安装技术交底记录
工程名称:编号:
注:1、本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。
3、本表设计被交底单位各留存一份。
电气安装技术交底记录
工程名称:编号:
注:1、本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。
3、本表设计被交底单位各留存一份。
电线电缆敷设安全技术交底模板

一、交底目的为确保电线电缆敷设施工安全,提高施工质量,预防安全事故的发生,现将电线电缆敷设安全技术交底如下。
二、交底内容1. 工程概况(1)工程名称:_______(2)工程地点:_______(3)建设单位:_______(4)施工单位:_______(5)监理单位:_______2. 施工人员及安全责任(1)施工人员应具备相应的操作技能和安全生产知识,并经过培训合格。
(2)施工人员应严格遵守操作规程,确保施工安全。
(3)各工种负责人应对本工种的安全负责,确保施工安全。
3. 安全技术措施(1)施工前,应对施工现场进行安全检查,确保施工环境安全。
(2)施工人员应穿戴好个人防护用品,如安全帽、工作服、绝缘手套、绝缘鞋等。
(3)施工现场应设置安全警示标志,如“高压危险”、“施工重地”等。
(4)电缆敷设前,应对电缆进行检查,确保电缆外观完好、无损伤、无老化现象。
(5)电缆敷设过程中,应避免电缆交叉、扭曲、挤压,确保电缆敷设整齐、牢固。
(6)电缆桥架、支架等安装应符合设计要求,确保安装牢固、安全可靠。
(7)电缆敷设过程中,应定期检查电缆绝缘性能,确保电缆绝缘良好。
(8)电缆敷设完成后,应对电缆进行接地处理,确保接地可靠。
4. 应急措施(1)发生触电事故时,应立即切断电源,并进行急救。
(2)发生火灾事故时,应立即报警,并采取灭火措施。
(3)发生人员受伤事故时,应立即进行救治,并报告相关部门。
5. 交底时间:_______6. 交底人:_______7. 接收人:_______三、交底要求1. 施工人员应认真听取安全技术交底,了解施工过程中的安全风险。
2. 施工人员应按照安全技术交底要求,严格执行操作规程,确保施工安全。
3. 施工单位应加强对施工人员的安全教育,提高安全意识。
4. 监理单位应加强对施工现场的安全检查,确保施工安全。
5. 施工单位应定期对施工人员进行安全技术培训,提高施工人员的安全技能。
请各施工人员认真阅读并执行以上安全技术交底内容,共同确保电线电缆敷设施工安全。
电线电缆导管敷设施工技术交底记录

电线电缆导管敷设施工技术交底记录
1 明配管施工工序
图5.1-1 明配管施工工序
2 施工准备: (1)资料准备:
本工程将对所有管线进行综合平衡设计,现场的配管路径将根据审核通过的深化图确定,并确定支吊架的型号规格。
(2)进度安排,
一般敷设程序为先平管后立管,施工中根据各隔墙体的施工进度及墙体结构,确定立管的安装方式及进度,并做好配合。
3 电线管安装
工程地下室B3~B5层机房内照明均为明配电线管,公共区域内照明为预埋线管(注:原预埋管线图纸与最新指令图纸不符的地方,以最新指令图为准进行施工),小动力线管均从线槽内配出至末端(即插座回路中每个插座的管线就近从线槽内引出)。
B2~L6层未装修吊顶区域,此部分照明管线均为吊顶内明配。
施工准备 现场放线定位管线路径
确定盒、箱及固定点位置
盒、箱选取
地线跨接
盒、箱固定
管线敷设与连接
穿线后封盖
(1)贴梁水平安装:
线管在混凝土梁上安装时采用如图2.3-1贴梁水平安装大样图
螺纹连接
2.3-1贴梁水平安装大样图(2)明装或吊顶内安装:
线管在混凝土楼板下吊顶内安装时采用如图2.3-2明装或吊顶安装大样图
图2.3-2明装或吊顶安装大样图1
图2.3-3明装或吊顶安装大样图2。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程名称同心清水壹号小区项目#住宅楼施工单位宁夏江洲建筑工程有限公司交底部位建筑电气工序名称电线线管穿线
交底内容:
图a单芯线并接头
图二盒内不同线径导线接头
③单芯铜导线压线帽压接:适用1.O~4.0mm2。
的2~4根导线连接。
将导线绝缘层剥去15mm(按帽的型号决定)清除导线表面氧化物,按规格选用适当的压线帽,将线芯插入压线帽的压接管内,若填不实,可将线芯折回头(削长加倍),填满为止。
线芯插到底后。
导线绝缘应和压接管口平齐,并包在帽壳内,用专用压接钳压实即可。
④多芯铜导线的倒人字连接:倒人字连接时,按导线线芯的结合长度,剥去适当长度的绝缘层,并各自分开线芯进行合拢,用绑线进行绑扎,绑扎长度应为双根导线直径的5倍,见图三。
图三多芯铜导线倒人字连接
⑤铜导线与端子连接:多股导线可采用与导线同材质且规格相应的接线端子压接。
将、导线绝缘层削去后,清除导线表面的氧化物将线芯紧紧地绞在一起,同时也要清除接线端子孔内的氧化膜,然后将线芯插入到接线端予孔内,导线外露部分为1~2mm,用压接钳压紧即可,见图四。
交底人接受交底人交底日期
工程名称同心清水壹号小区项目#住宅楼施工单位宁夏江洲建筑工程有限公司交底部位建筑电气工序名称电线线管穿线
交底内容:
图四
4、铜导线连接的锡焊:铜导线连接好后,要用锡焊焊牢,应使用溶解的焊剂,流入接头处的任何部位,以增加机械强度和良好的导电性能,并避免锈蚀和松动,焊锡时锡焊应均匀饱满,表面有光泽、无尖刺。
先在连接部位上涂上焊料(常用焊锡膏,不得使用酸性焊剂,因为它有腐蚀铜质的缺陷),根据导线截面不同,焊接方法也不同,无论采用哪种焊法,为了保证接头质量,从导线线芯清洁光泽到接线焊接,应尽可能时间短,否则会增加导线氧化程度,影响焊接质量。
(九)接头包扎:首先用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始,缠绕1~2个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能的收紧绝缘带,缠到头后在绝缘层上缠绕1~2圈后,再进行回缠。
回缠完成后再用黑胶布包扎,包扎时要衔接好,以半幅宽度压边进行缠绕,同时在包扎过程中收紧黑胶布,使导线接头两端应用黑胶布封严密。
(十)线路检查绝缘摇测:1、线路检查:导线的连接及包扎全部完成后,应进行自检和互检,检查导线接头及包扎质量是否符合规范要求及质量验评标准的规定;2、绝缘摇测:线路的绝缘摇测一般选用500V量程为O~500MΩ的兆欧表。
兆欧表上有三个分别标有“接地(E)”;“线路(L)”“保护环(C)”的端钮。
可将被测两端分别接于“E”和“L”两个端钮上。
3、摇测方法:线路摇测必须分两次进行:①管内导线穿完后在电气器具未安装前进行各支路导线绝缘摇测。
首先按户进行将灯头盒内的导线分开,开关盒内的导线连通,分别摇测照明(插座)支线、干线的绝缘电阻。
一人摇测,一人及时读数,摇动速度应保持在120r /min左右,读数应采用1min后的读数为宜,并应做好记录。
②照明器具全部安装完后在送电前,再按系统、按单元、按户摇测一次线路的绝缘电阻。
首先将线路上的开关、刀闸、仪表、设备等置于断开位置,一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并做好记录竣工归档,确认绝缘电阻的摇测无误后再进行送电试运行。
五、成品保护
交底人接受交底人交底日期。
