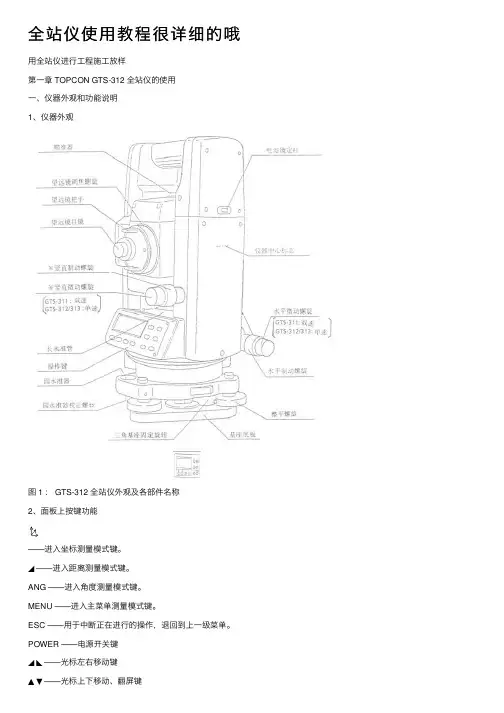

全站仪使⽤教程很详细的哦⽤全站仪进⾏⼯程施⼯放样第⼀章 TOPCON GTS-312 全站仪的使⽤⼀、仪器外观和功能说明1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称2、⾯板上按键功能——进⼊坐标测量模式键。
◢ ——进⼊距离测量模式键。
ANG ——进⼊⾓度测量模式键。
MENU ——进⼊主菜单测量模式键。
ESC ——⽤于中断正在进⾏的操作，退回到上⼀级菜单。
POWER ——电源开关键◢◣ ——光标左右移动键▲▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显⽰屏上相应位置显⽰的命令。
3、显⽰屏上显⽰符号的含义V ——竖盘读数； HR ——⽔平读盘读数（右向计数）； HL ——⽔平读盘读数（左向计数）；HD ——⽔平距离； VD ——仪器望远镜⾄棱镜间⾼差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶⽅向坐标，相当于⾼程H 。
⼆、⾓度测量模式功能：按 ANG 键进⼊，可进⾏⽔平⾓、竖直⾓测量，倾斜改正开关设置。
三、距离测量模式功能：先按◢键进⼊，可进⾏⽔平⾓、竖直⾓、斜距、平距、⾼差测量及 PSM 、 PPM 、距离单位等设置四、坐标测量模式功能：按进⼊，可进⾏坐标（N，E ，H）、⽔平⾓、竖直⾓、斜距测量及 PSM 、 PPM 、距离单位等设置。
五、主菜单模式功能：按 MENU 进⼊，可进⾏数据采集、坐标放样、程序执⾏、内存管理、参数设置等。
1、 MEMORY MGR.( 存储管理 )2、PROGRAM( 程序 )3、PARAMETRERS( 参数设置 )存储管理菜单操作可参见下图2 。
图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前，，进⼊距离测量或坐标测量模式，再按第1页的 S/A （ F3 ）。
1、棱镜常数PRISM的设置——原配棱镜设置为0，国产棱镜设置为-30mm。
全站仪使用教程很详细的哦(精)
用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。
◢ ——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。
二、角度测量模式功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为0°。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1 ↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 ↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角90° 时，是否要蜂鸣声。
F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。
F4 P3 ↓：进入第 1 页。
三、距离测量模式功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。
还不会使全站仪？看这里，手把手教你怎么用！

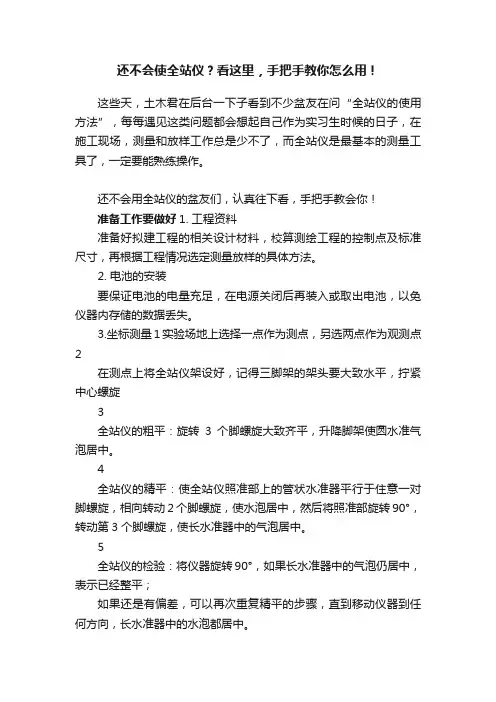

还不会使全站仪？看这里，手把手教你怎么用！这些天，土木君在后台一下子看到不少盆友在问“全站仪的使用方法”，每每遇见这类问题都会想起自己作为实习生时候的日子，在施工现场，测量和放样工作总是少不了，而全站仪是最基本的测量工具了，一定要能熟练操作。
还不会用全站仪的盆友们，认真往下看，手把手教会你！准备工作要做好1. 工程资料准备好拟建工程的相关设计材料，校算测绘工程的控制点及标准尺寸，再根据工程情况选定测量放样的具体方法。
2. 电池的安装要保证电池的电量充足，在电源关闭后再装入或取出电池，以免仪器内存储的数据丢失。
3.坐标测量1实验场地上选择一点作为测点，另选两点作为观测点2在测点上将全站仪架设好，记得三脚架的架头要大致水平，拧紧中心螺旋3全站仪的粗平：旋转3个脚螺旋大致齐平，升降脚架使圆水准气泡居中。
4全站仪的精平：使全站仪照准部上的管状水准器平行于住意一对脚螺旋，相向转动2个脚螺旋，使水泡居中，然后将照准部旋转90°，转动第3个脚螺旋，使长水准器中的气泡居中。
5全站仪的检验：将仪器旋转90°，如果长水准器中的气泡仍居中，表示已经整平；如果还是有偏差，可以再次重复精平的步骤，直到移动仪器到任何方向，长水准器中的水泡都居中。
4.调焦1目镜调焦：用望远镜向着明亮均匀的背景，目镜顺时针旋转到底，再反时针方向慢慢旋转至十字丝成像最清晰。
2照准目标：松开垂直和水平制动钮，用粗照准器瞄准目标，目标进入视场后固定两个制动钮。
3物镜调焦：旋转望远镜调焦环至目标的影像最清晰。
4精确照准目标：用垂直和水平微动手轮使十字丝精确照准目标。
5再调焦至无视差：再次进行调焦，直至使目标成像到十字丝间不存在视差。
5.开机按红色按钮[ON]开机，开机后仪器会自检。
若仪器给出“超出”或“Out range”提示，表明仪器未整平好，应重新整平仪器。
各类测量你也行1. 距离测量☞距离测量（连续测量）确定在角度测量模式下：①按照准键，照准棱镜中心②单击[测距]键进入距离测量模式。
全站仪操作手册图文详细解析
一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。
配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。
后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。
按出现菜单，以下的菜单不需要更改。
设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。
按ENTER 键进入ID 模板库。
F2（增加）创建一个新的ID 模板。
栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。
字符数字就是自动增量可以是字符也可以是数字。
“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。
如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。
“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。
如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。
对高差进行折光差改正。
温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。
全站仪使用教程1

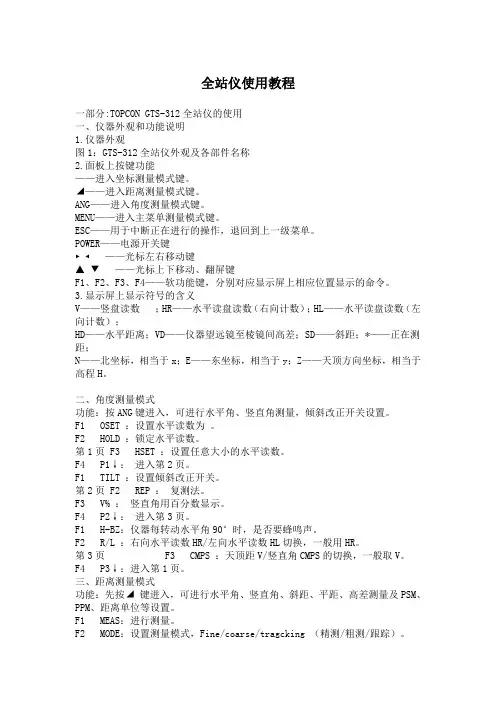

全站仪使用教程一部分:TOPCON GTS-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU——进入主菜单测量模式键。
ESC——用于中断正在进行的操作，退回到上一级菜单。
POWER——电源开关键►◄——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。
3.显示屏上显示符号的含义V——竖盘读数；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，相当于x；E——东坐标，相当于y；Z——天顶方向坐标，相当于高程H。
二、角度测量模式功能：按ANG键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
F1 OSET ：设置水平读数为。
F2 HOLD ：锁定水平读数。
第1页 F3 HSET ：设置任意大小的水平读数。
F4 P1↓：进入第2页。
F1 TILT ：设置倾斜改正开关。
第2页 F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2↓：进入第3页。
F1 H-BZ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/左向水平读数HL切换，一般用HR。
第3页 F3 CMPS ：天顶距V/竖直角CMPS的切换，一般取V。
F4 P3↓：进入第1页。
三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。
F1 MEAS：进行测量。
F2 MODE：设置测量模式，Fine/coarse/tragcking （精测/粗测/跟踪）。
第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。
