1.压力管道的定义与分类
1.2分类： 1.2.1按用途分类：可分为工业管道、公用管道和长输管道。 工业管道是指工矿企事业单位内的（包括延伸出单位边界线 的）归属企事业单位管辖的工艺管道。 公用管道系指城市或乡镇范围内用于公用事业或民用的燃气 管道和热力管道。 长输管道系指产地、储存库、使用单位间用于输送商品介质 的管道。
3.1压力管道组成： 压力管道是由压力管道组成件和支承件组成的装配总成。 a管道组成件是指用于连接或装配管道的元件。它包括管子、管件、法兰、垫 片、紧固件、阀门、安全保护设施以及膨胀接头、挠性接头、耐压软管、疏 水器、过滤器和分离器。 管件如弯头、三通、四通、大小头等 b管道支承件――管道安装件和附着件的总称。 安装件――将负荷从管子或管道附着件上传递到支承机构或设备上的元件。 包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、 锚固件、鞍座、垫片、滚柱、托座和滑动支架等。 附着件――用焊接、螺栓连接或夹紧等方法附装在管子上的零件。它包括管 吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。
3.2.3 管道支承件是指管道安装件 和附着件的总称。其安装件是指 将负荷从管子或管道附着件上 传递到支承结构或设备上的元件。 它包括吊杆、弹簧支吊架、斜拉 杆、平衡锤、松紧螺栓、支撑杆、 链条、导轨、锚固件、鞍庄、垫 板、滚柱、托庄和滑动支架等。 附着件是指用焊第9页接/共20页、螺栓连接或 夹紧等方法附装在管子上的零件，
压力管道定义及级别划分[最新]
![压力管道定义及级别划分[最新]](https://img.taocdn.com/s3/m/5b4b9d1c770bf78a64295452.png)
压力管道定义及级别划分[最新] ,压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0(1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
, 压力管道类别、级别, GA类(长输管道), 长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
, GA1级, 符合下列条件之一的长输管道为GA1级:, (1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa 的长输(油气)管道;, (2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户间的用于输送商品介质管道的长度)大于或者等于200km的长输(油气)管道。
, GA2级, GA1级以外的长输(油气)管道为GA2级。
, GB类(公用管道), 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
, GB1级, 城镇燃气管道。
, GB2级, 城镇热力管道。
, GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
, GC1级符合下列条件之一的工业管道为GC1级:(1)输送GB5044,85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB50160,1999《石油化工企业设计防火规范》及GB50016,2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400?的管道。
压力管道定义与划分
主题：压力管道定义：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
定义中有三层含义：1）压力：最高工作压力大于或者等于0.1MPa（表压）。
2）管径：公称直径大于25mm的管道。
3）介质：a.气体、液化气体、蒸汽介质; b.可燃、易爆、有毒、有腐蚀性液体介质;c.最高工作温度高于或者等于标准沸点的液体介质。
三种条件同时具备，为压力管道。
需四级签署的压力管道设计文件包括：GA1极、GC1级、GD1级。
四级签署设计文件：设备布置图、管道布置图、应力计算书等。
其余压力管道均三级签署。
符合下列条件之一的长输管道为GA1极：1）输送有毒、可燃易爆气体介质，最高工作压力＞4.0MPa的长输管道2）输送有毒、可燃易爆液体介质，最高工作压力大于或者等于6.4MPa并且输送距离≥200Km的长输管道。
GA2极：GA1极以外的长输（油气）管道为GA2极。
符合下列条件之一的工业管道为GC1极：1）输送GB5044<职业性接触毒物危害程度分级》中，毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道2）输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006<建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），且设计压力P≥4.0MPa的管道。
3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P ≥4.0MPa且设计温度≥400°C的管道。
GC2级介质毒性危害程度，火灾危险性（可燃性）设计压力和设计温度小于GC1级规定以外的；GC3级规定以外的压力管道。
GC3级输送无毒、非可燃流体介质，设计压力小于或等于 1.0MPa，并且设计温度大于－200 C小于1850C的管道流体分类A1类流体：剧毒流体（极度危害）A2类流体：有毒流体（高度、中度、轻度危害）B 类流体：可燃流体C 类流体：不包括D类流体的不可然、无毒的流体D 类流体：不可然、无毒设计压力≤1.0MPa、设计温度在－20－186°C之间的流体。
压力管道定义及分级
压力管道定义及分级在现代工业领域中，压力管道扮演着至关重要的角色，它们如同隐藏在幕后的“运输大动脉”，默默承担着输送各种流体介质的重任。
为了确保压力管道的安全运行，对其进行准确的定义和合理的分级是必不可少的。
接下来，让我们深入了解一下压力管道的定义以及分级的相关知识。
首先，什么是压力管道呢？简单来说，压力管道就是指利用一定的压力，用于输送气体或者液体的管状设备。
这一定义看似简单，但其中包含了几个关键要素。
其一，要有压力的存在。
这个压力通常是指高于大气压的压力，使得流体能够在管道内流动。
其二，管道必须是管状的结构，具有一定的封闭性和连续性，以保证流体在其中稳定传输。
其三，输送的介质通常为气体或者液体，包括常见的各种工业气体、石油化工产品、水等等。
压力管道广泛应用于众多行业，如石油化工、电力、冶金、制药、城市燃气等。
在石油化工厂，各种原料和产品通过压力管道在不同的设备和装置之间流转；在电力行业，蒸汽通过压力管道驱动汽轮机发电；在城市燃气供应中，天然气通过压力管道输送到千家万户。
可以说，压力管道的存在使得工业生产和生活得以正常运转。
然而，压力管道在为我们带来便利的同时，也存在着一定的安全风险。
由于其承受着压力，一旦发生泄漏、破裂等事故，可能会造成严重的人员伤亡、财产损失以及环境污染。
因此，为了保障压力管道的安全运行，对其进行合理的分级显得尤为重要。
压力管道的分级通常基于多个因素，其中包括设计压力、设计温度、介质毒性危害程度、火灾危险性等。
下面我们来详细了解一下常见的分级方法。
根据设计压力的不同，压力管道可以分为以下几个级别：1、低压管道：设计压力小于等于 16MPa。
2、中压管道：设计压力大于 16MPa 且小于等于 10MPa。
3、高压管道：设计压力大于 10MPa 且小于等于 100MPa。
4、超高压管道：设计压力大于 100MPa。
设计温度也是分级的一个重要考量因素。
设计温度是指管道在正常工作过程中预期达到的最高或最低温度。
压力管道级别划分说明
压力管道级别划分说明1.压力管道定义在《特种设备安全监察条例》（中华人民共和国国务院令第373号）（以下简称《条例》）第八十八条中，对压力管道定义如下：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1Mpa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
2.压力管道级别划分在《压力管道安装单位资格认可实施细则》（质技监局锅发（2000）99号）（以下简称《细则》）第三条中，将压力管道级别进行如下划分。
2.1长输管道为GA类，级别划分为：2.1.1符合下列条之一的长输管道为GA1级：a)输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa 的管道；b)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；c)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。
2.1.2符合以下条件之一的长输管道为GA2级：a)输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa 管道；b)GA1（2）范围以外的管道；c)GA1（3）范围以外的管道。
2.2公用管道为GB类，级别划分如下：GB1：燃气管道；GB2：热力管道。
2.3工业管道为GC类，级别划分如下：2.3.1符合下列条件之一的工业管道为GC1级：a)输送GB5004《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；b)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；c)输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa且设计温度≥400℃的管道；d)输送流体介质且设计压力P≥10.0MPa的管道。

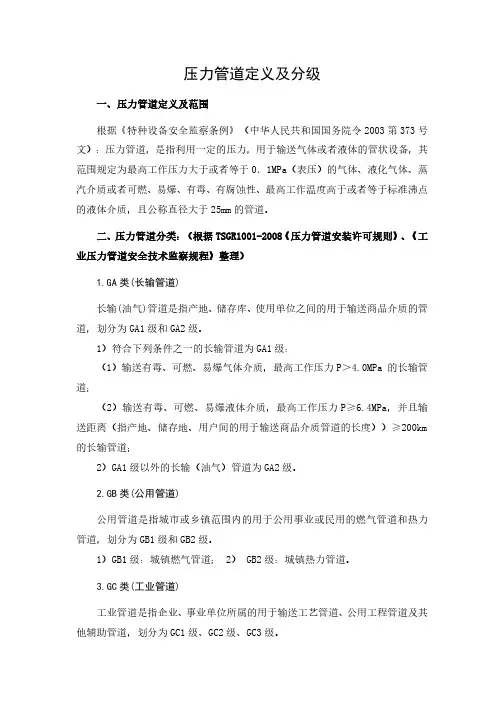

特种设备-压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力管道安装许可规则》、《工业压力管道安全技术监察规程》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km 的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3.GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力容器压力管道设计许可规则》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3）GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
压力管道基础知识
压力管道基础知识一、压力管道基本概念（一）管道的概念根据国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。
国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。
上述定义包含两个含义：（A）管道的作用：是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动。
1）流体：在有些标准中称为介质。
流体可按状态或性质进行分类。
a）按状态分：气体；液体；液化气体：是指在一定压力下呈液态存在的气体；浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。
b）按性质分：火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。
有甲、乙、丙三类。
爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。
毒性；按GB5044分级。
有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。
腐蚀性。
是指能灼伤人体组织并对管道材料造成损坏的物质。
2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。
3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。
4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。
5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。
6）排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分离的流体等。
7）计量流体：通过设置于管道系统中的计量仪表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。
压力管道的定义和分级
压力管道的定义和分级引言压力管道是一种用于运输液体或气体的管道系统，其内部承受着一定的压力。
在现代工业中，压力管道广泛应用于石油、化工、供水、供气等领域。
由于其运输的介质具有一定的危险性和高压状态，因此对于压力管道的定义和分级非常重要。
本文将对压力管道进行详细介绍，并对其进行分级分类。
一、压力管道的定义1.1 压力管道概述压力管道是指在工业生产中用来输送液体或气体，并承受一定内部或外部压强作用的特种设备。
它是现代化工生产过程中不可缺少的重要组成部分。
1.2 压力管道特点（1）高强度：由于承受着内外部较高的压强作用，因此需要具备较高强度和刚度。
（2）耐腐蚀性：由于运输液体或气体中可能存在腐蚀性介质，所以需要具备良好耐腐蚀性。
（3）可靠性：作为输送系统，压力管道需要具备良好的密封性和可靠性，以确保介质不泄漏。
（4）安全性：压力管道承载着高压介质，因此安全性是其最重要的特点之一。
二、压力管道的分级2.1 压力等级根据国家标准和行业规范，压力管道根据其承受的最高工作压力分为不同等级。
常见的压力等级有0.1MPa、0.25MPa、0.6MPa、1.0MPa、1.6MPa等。
2.2 压力管道材质根据不同工作条件和介质特点，压力管道可采用不同材质。
常见的材质有碳钢、不锈钢、合金钢等。
选择合适的材质是保证管道安全运行的重要因素之一。
2.3 压力容器分类按照国家标准和行业规范，将压力容器分为一类、二类和三类。
一类为最高风险等级，需要采取最严格的安全措施；二类次之；三类为风险相对较低。
2.4 厂内分类按照使用场所进行分类，可以将压力管道分为地下管道、地面管道和高架管道。
地下管道用于输送液体和气体，地面管道主要用于输送气体，高架管道主要用于输送液体。
三、压力管道的安全管理3.1 设计阶段在压力管道的设计阶段，需要进行详细的计算和分析，确保其设计符合国家标准和行业规范。
同时需要考虑到介质特性、工作条件等因素。
3.2 施工阶段在压力管道的施工过程中，需要严格按照设计要求进行施工，并进行质量检测。
压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力容器压力管道设计许可规则》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3）GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
2020压力管道的定义和划分标准
2020压力管道的定义和划分标准如下：
定义：
压力管道是输送气体或者液体的管道设备，包括高压力、大口径、长输送距离的管道，通常用于石油、化工和能源等领域。
划分标准：
1. 根据管道内介质工作压力划分：
a. 低压管道：工作压力小于或等于0.1MPa。
b. 中压管道：工作压力大于0.1MPa，小于1.6MPa。
c. 高压管道：工作压力大于或等于1.6MPa。
2. 根据管道内介质温度划分：
a. 普通介质管道：温度低于400℃。
b. 高温管道：温度400℃以上。
3. 根据管道内介质毒性程度划分：
a. 毒性程度为极度和高度危害的管道。
b. 毒性程度为中度危害的管道。
c. 常压和非剧毒介质管道为次要管道。
4. 根据管道输送的物料划分：一般可以分为物料输送管道和工艺管道。
其中，工艺管道通常指的是输送各种工艺介质，包括有腐蚀性、易燃易爆、有毒有害以及高温高低温等特性的管道。
对于压力管道的具体划分，可能会因不同的应用场景和不同的标准而有所不同。
但总的来说，上述标准提供了一个大致的参考框架，可以根据实际情况进行适当的调整。
以上内容仅供参考，建议到相关官网查询，以获取最准确的信息。
中国压力管道的定义和划分标准
中国压力管道的定义和划分标准一、压力管道的定义根据《中华人民共和国特种设备安全法》（以下简称《特种设备法》）的规定，压力管道是指设计压力大于等于0.1MPa的管道及其附件。
压力管道主要用来输送气体、液体、蒸汽和其他流体，广泛应用于工业生产、城市供水、煤气输送、石油化工、冶金冶炼等领域。
根据不同用途和特点，压力管道可以分为不同的类别和标准，下面是对中国压力管道的划分标准的详细介绍。
二、压力管道的划分标准1.依据材料分类：（1）金属压力管道：如钢管、铜管等。
（2）非金属压力管道：如塑料管、玻璃钢管等。
2.依据压力等级：（1）低压压力管道：设计压力小于等于1.6MPa的管道。
（2）中压压力管道：设计压力大于1.6MPa，小于等于10MPa的管道。
（3）高压压力管道：设计压力大于10MPa，小于等于100MPa的管道。
（4）超高压力管道：设计压力大于100MPa的管道。
3.依据流体性质：（1）气体压力管道：用于输送气体的管道。
（2）液体压力管道：用于输送液体的管道。
（3）蒸汽压力管道：用于输送蒸汽的管道。
（4）多相流压力管道：用于输送同时包含气体、液体和固体颗粒的混合物的管道。
4.依据用途分类：（1）工业生产压力管道：用于工业生产过程中的输送和处理。
（2）市政供水压力管道：用于城市供水系统的输送和配水。
（3）煤气输送压力管道：用于天然气、煤气等气体的输送。
（4）石油化工压力管道：用于石油、天然气等化工产品的输送。
（5）冶金冶炼压力管道：用于冶金冶炼过程中的输送和处理。
5.依据施工管道分类：（1）地下管道：安装在地下的压力管道。
（2）架空管道：安装在空中的压力管道。
（3）水下管道：安装在水下的压力管道。
6.依据管道直径分类：（1）小口径压力管道：管径小于等于DN50的管道。
（2）中口径压力管道：管径大于DN50，小于等于DN300的管道。
（3）大口径压力管道：管径大于DN300的管道。
以上为中国压力管道的定义和划分标准。
压力管道主要参数
压力管道主要参数摘要：一、压力管道的定义与分类二、压力管道的主要参数1.管道的钢级2.管道直径3.管道壁厚4.工作压力5.防腐级别三、压力管道安装过程控制要点1.坡口加工2.组对3.根焊4.热焊5.填充盖面焊6.外观及无损检测7.返修（如果需要）8.试压9.防腐补口10.下沟（确保防腐层完好并有足够埋深）11.回填四、压力管道的安全管理和维护正文：一、压力管道的定义与分类压力管道是指在承受内部压力的情况下，用于输送气体、液体或混合物的封闭管道。
根据管道材质、工作压力、介质、用途等因素，压力管道可以分为多种类型。
二、压力管道的主要参数1.管道的钢级：压力管道的钢级是衡量管道材料强度和韧性的重要指标，选择合适的钢级能够确保管道在承受压力时不会出现塑性变形或破裂。
2.管道直径：管道直径决定了管道的流量和输送能力，不同直径的管道适用于不同的工作场景。
3.管道壁厚：管道壁厚的选取要考虑管道的工作压力、介质、温度等因素，以确保管道在正常工作条件下不会发生强度不足的问题。
4.工作压力：工作压力是压力管道设计、安装和使用过程中需要严格控制的重要参数，超过管道的设计压力可能会导致管道破裂等严重后果。
5.防腐级别：根据管道所处环境和输送介质的腐蚀性，选择适当的防腐措施和材料，以提高管道的使用寿命和安全性。
三、压力管道安装过程控制要点1.坡口加工：坡口加工是管道焊接的关键环节，合理的坡口设计能够保证焊接质量和焊接接头的强度。
2.组对：组对是将管道组件按照设计要求进行组装，确保各组件间尺寸和相对位置准确无误。
3.根焊：根焊是管道焊接的基础，要保证焊缝质量，防止焊缝产生裂纹、气孔等缺陷。
4.热焊：热焊是在根焊的基础上进行的焊接，要求焊缝平整、美观，保证焊接质量。
5.填充盖面焊：填充盖面焊是焊接收尾工序，目的是覆盖焊缝，提高焊缝的抗腐蚀性能。
6.外观及无损检测：对焊接完成的管道进行检查，确保外观质量满足要求，同时进行无损检测，检测焊缝的内在质量。
压力管道概念及分类..
压力管道概念及分类
GC2 ➢ 输送现行国家标准《石油化工企业设计防火规范》GB50160
压力管道概念及分类
杨永信 北京市特种设备检测中心
压力管道概念及分类
1 定义及范围 ➢ 《监察条例》： ❖ 是指利用一定的压力，用于输送气体或者液体的管状设备， ❖ 其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气
体、液化气体、蒸汽介质，或者可燃、易爆、有毒、有腐蚀性、 最高工作温度高于或者等于标准沸点的液体介质， ❖ 且公称直径大于25mm的管道。 ❖ 复习思考题：监察范围压力管道的范围？
可燃介质管道 非可燃介质管道
腐蚀性介质管道 非腐蚀性截止管道
压力管道概念及分类
按
长输管道
用
公用管道
途
工业管道
复习思考题：压力管道的分类主要有哪些？按用途分类的表示符号？
复习思考题：管道的概念？压力管道的组成主要有哪些部分？ 管道主要由管道组成件和管道支承件组成，用于输送、分配、混合、分离、 排放、计量、控制或制止流动的管子、弯头、阀门、法兰垫片螺栓连接和 其它组成件或受压部件的装配总成。
可燃气体的火灾危险性分类 液化烃、可燃液体的火灾危险性分类 分类和举例
关于介质
职业性接触毒物危害程度分级标准（GB5044-85） 职业性接触毒物的定义：指工人在生产中接触以原料、成品、半
成品、中间体，反应副产品和杂质等形式存在，并在操作时可经 呼吸道、皮肤或金口腔进入人体而对健康产生危害的物质。 分级原则：以急性毒性、急性中毒发病状况、慢性中毒后果、致 癌性和作高容许浓度等六项指标为基础，综合分析，全面权衡等 进行确定的。 分级的依据（见表-职业性接触毒物危害程度分级依据） 关于几种典型气体的特性介绍（见表-几种典型气体的特性）
压力管道类别定义及范围
186℃的管道。
四、压力管道元件指用于连接或装配成管道的组成件。
包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。
压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其安全保护装置等。
注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。
注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。
压力管道的分类、分级
1.4压力管道的含义、分类、分级1.4.1压力管道1.4.1.1压力管道的含义质检总局关于修订《特种设备目录》的公告(2014年第114号)：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的50mm的管道。
公称直径小于150mm，且其最高工作压力小于 1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
注意：新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。
1.4.1.2压力管道的用途主要是用于输送介质，对于长输管道还有储存功能，对于工业管道还有热交换功能。
管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管道的组成件、支承件、安全保护装置和附属设施组成的装配总成。
1.4.1.3压力管道应用领域管道输送是与铁路、公路、水运、航运并列的五大运输行业之一。
并广泛地应用于石油、石化、化工、电力等行业及城市燃气和供热工程。
1.4.1.4压力管道主要特点⑴种类多，数量大，标准多，设计、制造、安装、应用管理环节多；⑵长细比大，跨越空间大，边界条件复杂；⑶布置方式多样，现场安装条件差，工作量大；⑷材料应用种类多，选用复杂；⑸失效的模式多样，失效概率大；⑹实施检验检测的难度大。
1.4.1.5压力管道的敷设方式地上敷设（宜采用架空敷设）地下敷设（宜采用直埋敷设）管沟敷设埋地输气管道施工一般工序：测量放线，清除障碍，修施工便道，开挖管沟，管道防腐绝缘（一般在厂内预制），防腐钢管的运输，布管，管道组装焊接，无损检测，防腐层补口、补伤、检漏（电火花），管道下沟，回填，分段试压，全线联通，通球扫线，站间试压，干燥、置换，标志桩预制安装及竣工验收，地面防腐层检漏等。
压力管道定义及分级
压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、压力管道分类：（根据TSGR1001-2008《压力管道安装许可规则》、《工业压力管道安全技术监察规程》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。
2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。
3.GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。
压力管道类别定义及范围
186℃的管道。
四、压力管道元件指用于连接或装配成管道的组成件。
包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。
压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其安全保护装置等。
注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。
注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。
