三相交流电路电压实验报告

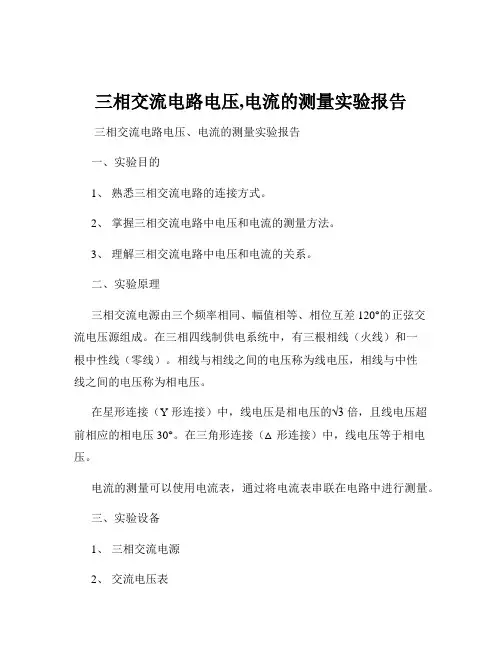

三相交流电路电压,电流的测量实验报告
三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。
2、掌握三相交流电路中电压和电流的测量方法。
3、理解三相交流电路中电压和电流的关系。
二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。
在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。
相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。
在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。
在三角形连接（△形连接）中，线电压等于相电压。
电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。
三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。
用交流电压表测量三相电源的相电压和线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。
用交流电压表测量三相电源的线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。
五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。
三相交流电路电压实验报告
三相交流电路电压实验告电气智库中心（Guvion.Pei）例三相交流电路电压实验报告委托检测单位Xx检测研究院型号规格三相0.4KV -50HZ 检测名称三相电压---例行实验实验日期2020.6.6验证项目标准要求验证结果合格与否被检测电气系统的外观试验A、机械操作元件，联锁，锁扣等有效性；手动操作合格B、导线、电缆布置符合要求；对照数据表目测合格C、电器安装符合要求；对照GB7251合格D、铭牌、标志内容与位置正确；按照实际内容合格E、防护等级（IP30）、电气间隙≥mm爬电距离≥mm对照GB7251合格绝缘电阻主回路相间≥10MΩ对照GB7251合格主回路对地≥10MΩ对照GB7251合格通电试验三相交流400V，频率50HZ，电压变化率±10%；单相220V，电压变化率±10%对照GB7251合格保护电路和保护电路的连续性检查保护措施应满足要求对照GB7251合格断路器安装底板对地≤100mΩ55mΩ合格主开关安装支架对地≤100mΩ45mΩ合格门锁对地≤100mΩ86mΩ合格框架对地≤100mΩ65mΩ合格刀开关手柄对地≤100mΩ80mΩ合格介电强度试验主回路与其它极之间、主回路对地1.89KV/1s无击穿闪络现象1890V 合格不由主电路直接供电的辅助电路承受 1.89KV/1s无击穿闪络现象1890V 合格用金属丝缠裹的抽屉手柄与带电部件之间2.15KV/1s2150V 合格机械操作验证手动/电动操作5次 5 合格产品一致性符合要求符合合格实验结论：合格（）不合格（）说明：检验员：____________ 日期：______________前期准备：实验报告实验器材及需求1、供电电源：三相五线制交流电源0.4KV 50HZ；2、专用检测设备：成套电气综合特性调试台；3、便携检测仪表：智能数字万用表4、被检测对象：交流低压配电箱柜见（附页）；5、实验电缆：ZR-BVR5*2.5mm2;6、保护用品：绝缘靴、绝缘手套、护目镜；7、保护电器：专用漏电保护装置；8、其他设备。

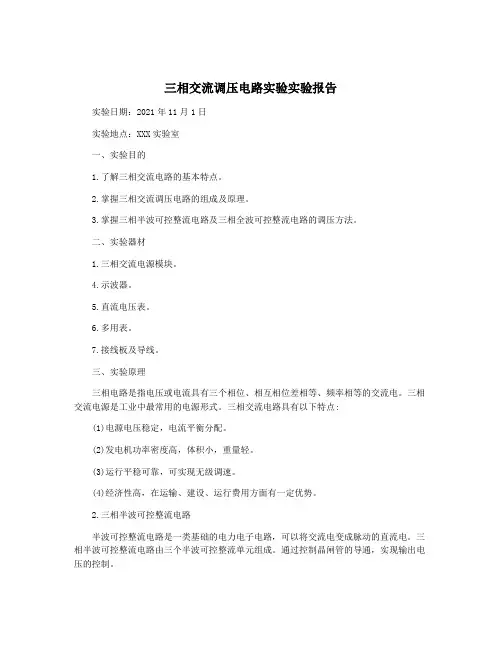

三相交流调压电路实验实验报告
三相交流调压电路实验实验报告实验日期：2021年11月1日实验地点：XXX实验室一、实验目的1.了解三相交流电路的基本特点。
2.掌握三相交流调压电路的组成及原理。
3.掌握三相半波可控整流电路及三相全波可控整流电路的调压方法。
二、实验器材1.三相交流电源模块。
4.示波器。
5.直流电压表。
6.多用表。
7.接线板及导线。
三、实验原理三相电路是指电压或电流具有三个相位、相互相位差相等、频率相等的交流电。
三相交流电源是工业中最常用的电源形式。
三相交流电路具有以下特点:(1)电源电压稳定，电流平衡分配。
(2)发电机功率密度高，体积小，重量轻。
(3)运行平稳可靠，可实现无级调速。
(4)经济性高，在运输、建设、运行费用方面有一定优势。
2.三相半波可控整流电路半波可控整流电路是一类基础的电力电子电路，可以将交流电变成脉动的直流电。
三相半波可控整流电路由三个半波可控整流单元组成。
通过控制晶闸管的导通，实现输出电压的控制。
四、实验步骤2.连接多用表测量三相交流电源的电压。
3.连接示波器观测输出电压波形。
4.通过调节触发电路中的电压，调节输出电压大小。
5.记录输出电压大小及波形。
五、实验结果输出电压大小为12V，实验结果见图1。
六、实验分析此次实验通过搭建三相半波可控整流电路及三相全波可控整流电路，掌握了三相交流调压电路的组成及调压原理。
实验结果表明，三相半波可控整流电路与三相全波可控整流电路的实验结果大小略有差异，应注意控制输出电压的大小和稳定性，实现准确调压。

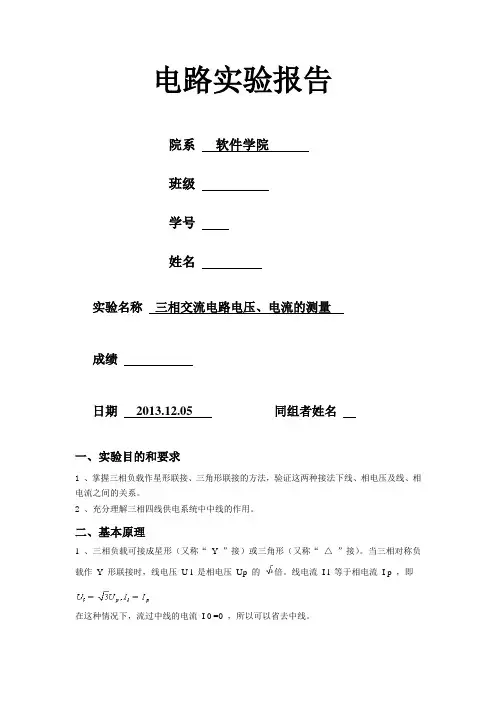

电路实验报告 三相交流电路电压、电流的测量
电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。
当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。
线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。
当对称三相负载△形联接时，有，。
2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。
3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

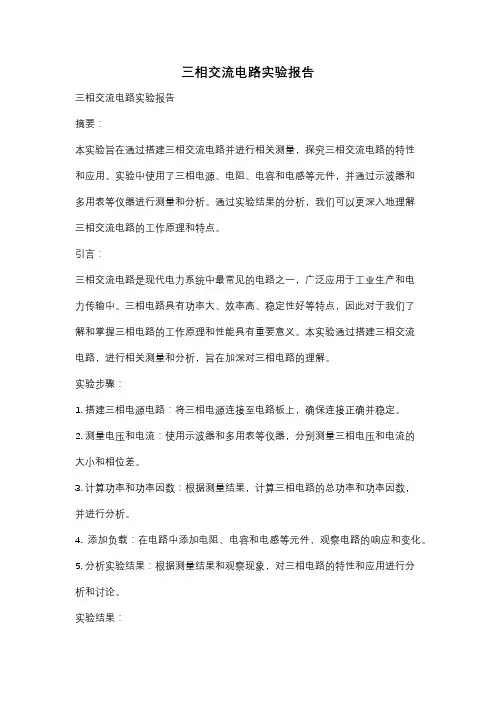

三相交流电路实验报告
三相交流电路实验报告三相交流电路实验报告摘要：本实验旨在通过搭建三相交流电路并进行相关测量，探究三相交流电路的特性和应用。
实验中使用了三相电源、电阻、电容和电感等元件，并通过示波器和多用表等仪器进行测量和分析。
通过实验结果的分析，我们可以更深入地理解三相交流电路的工作原理和特点。
引言：三相交流电路是现代电力系统中最常见的电路之一，广泛应用于工业生产和电力传输中。
三相电路具有功率大、效率高、稳定性好等特点，因此对于我们了解和掌握三相电路的工作原理和性能具有重要意义。
本实验通过搭建三相交流电路，进行相关测量和分析，旨在加深对三相电路的理解。
实验步骤：1. 搭建三相电源电路：将三相电源连接至电路板上，确保连接正确并稳定。
2. 测量电压和电流：使用示波器和多用表等仪器，分别测量三相电压和电流的大小和相位差。
3. 计算功率和功率因数：根据测量结果，计算三相电路的总功率和功率因数，并进行分析。
4. 添加负载：在电路中添加电阻、电容和电感等元件，观察电路的响应和变化。
5. 分析实验结果：根据测量结果和观察现象，对三相电路的特性和应用进行分析和讨论。
实验结果：通过实验测量和计算，我们得到了三相电路的相关参数和性能指标。
例如，我们测量到的三相电压大小分别为220V、220V和220V，相位差为120度；三相电流大小分别为2A、2A和2A，相位差为120度。
根据这些测量结果，我们计算得到三相电路的总功率为1320W，功率因数为0.8。
在添加负载后，我们观察到电路的响应和变化，例如电流的大小和波形发生了变化。
讨论与分析：通过对实验结果的分析，我们可以得出以下结论：1. 三相电路中，三相电压之间存在120度的相位差，这是三相电路能够提供更稳定和均衡的电力的原因之一。
2. 三相电路的总功率等于三相电压的大小乘以三相电流的大小乘以功率因数。
功率因数越接近1，电路的效率越高。
3. 在添加负载后，电路的响应和性能会发生变化。
例如，电阻会导致电路的功率损耗增加，电容和电感会导致电路的频率响应发生变化。
三相交流电路电压实验报告
三相交流电路电压实验报告一、实验目的1．学习三相交流电路中三相负载的连接。
2．了解三相四线制中线的作用。
3. 掌握三相电路功率的测量方法。
二、主要仪器设备1. 实验电路板2. 三相交流电源（220V）3. 交流电压表或万用表4. 交流电流表5. 功率表6. 单掷刀开关7. 电流插头、插座三、实验内容1. 三相负载星形联结按图1接线，图中每相负载采用三只白炽灯，电源线电压为220V。
图11) 测量三相四线制电源各电压（注意线电压和相电压的关系）。
U UV /VU VN /V U WU /V U UN /V U VN /V U WN /V 217．0 218．0 217．0 127．0127.0 127.3表1 2) 按表2内容完成各项测量，并观察实验中各电灯的亮度。
表中对称负载时为每相开亮三只灯；不对称负载时为U 相开亮1只灯，V 相开亮2只灯，W 相开亮3只灯。
测量值负载情况相电压 相电流 中线电流 中点电压 U UN ’/V U VN ’/V U WN ’/V I U /A I V /A I W /A I N /A U N ’N /V对称负载有中线 124 124 124 0.263 0.263 0.265 0 0 无中线 126.1 126.8 126.5 0.263 0.263 0.266 0 1.1 不对称负载有中线 124 125 124 0.092 0.176 0.266 0.156 0 无中线 168 144 77 0.105 0.188 0.216 0 51.9 表22. 三相负载三角形联结按图2接线。
测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3所示。
接好实验电路后，按表3内容完成各项测量，并观察实验中电灯的亮度。
表3中对称负载和不对称负载的开灯要求与表2中相同。
三相负载三角形联结记录数据测量值负载线电流（A ） 相电流（A ） 负载电压（V ） 功率（W ） I UI V I W I UV I VW I WU U UV U VW U WU P 1 P 2 对称负载0.586 0.582 0.586 0.339 0.339 0.344 211 211 211 106.5 107.2 不对称负载0.414 0.301 0.493 0.118 0.227 0.345 215 213 212 84.70 60.45 表3四、实验总结1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。
三相电路实验报告数据
三相电路实验报告数据引言三相电路是一种广泛应用于电力系统的电路类型。
本实验旨在通过搭建三相电路实验装置，获取实验数据并进行分析。
本报告将详细探讨三相电路的原理、实验装置的搭建、实验数据的测量与分析，并对实验结果进行总结和讨论。
一、实验目的1.了解三相电路的基本原理；2.掌握三相电路的实验装置搭建方法；3.学会使用测试仪器测量三相电路的相关参数；4.分析实验数据，验证三相电路的理论知识。
二、实验原理2.1 三相电路的基本原理三相电路是由三根交流电源通过引线连接的电路，电源之间存在120度的相位差。
三相电路的优势在于功率稳定，能够满足大功率负载的需求。
三相电路的基本参数有：相电压、线电压、相电流、线电流、相功率和线功率等。
在三相平衡电路中，相电流大小相同，相位差相同，相电压之间的大小和相位差由供电系统的特性决定。
2.2 三相电路实验装置实验装置主要包括电源、负载、测量仪器等。
1.电源：实验中使用交流电源作为电源供给实验装置，应注意电源频率和相位差的设置。
2.负载：负载是指电路中连接的消耗电能的设备，可以使用电阻、电容、电感或者综合负载等。
3.测量仪器：实验中需要使用电压表、电流表等测量仪器来测量相关参数。
2.3 实验数据分析方法实验数据主要包括电流和电压的测量值。
在进行数据分析时，可以使用以下方法：1. 计算平均值：将多次测量的数据进行平均，减小测量误差。
2. 绘制波形图：将电流和电压的变化情况绘制成图表，便于观察波形特点。
3. 计算功率因数：根据所测得的电流和电压数据，计算功率因数以评估电路的负载情况。
三、实验装置搭建与操作步骤1.按照实验要求搭建三相电路实验装置。
2.使用万用表等测量仪器对电路参数进行测量。
3.分别记录不同负载下的电压和电流数值。
4.将所得数据整理并记录。
四、实验数据记录与分析4.1 实验数据记录以下是实验中记录的数据：实验条件电压（V）电流（A）条件1 220 3.5条件2 220 3.8条件3 220 4.14.2 实验数据分析通过对实验数据的分析，可以得出以下结论： 1. 随着负载电流的增大，电压保持稳定。
三相交流电路实验报告
三相交流电路实验报告实验目的，通过实验，掌握三相交流电路的基本原理和特点，了解三相电路的连接方法和相关参数的测量。
实验仪器与设备，三相交流电源、示波器、电阻、电感、电容、万用表等。
实验原理，三相交流电路是由三个交流电源组成的电路，具有高效、稳定的特点，广泛应用于工业生产中。
在三相交流电路中，三个交流电源的相位差为120度，可以形成旋转磁场，使得电机运行平稳，输出功率大。
三相交流电路的特点是传输功率大、线路损耗小、传输距离远等。
实验步骤：1. 连接三相交流电源，接通电源并调节合适的工作电压。
2. 使用示波器观察三相电压波形，测量三相电压的有效值、峰值和频率。
3. 连接电阻、电感、电容等元件，观察电流波形，测量电流的有效值和相位差。
4. 测量三相电路的功率因数，并分析其影响因素。
5. 对三相电路进行短路和开路实验，观察电路的响应和特性变化。
实验结果与分析：通过实验，我们测得了三相电压和电流的波形和各种参数。
在电路连接中，我们发现三相电路的相位关系对电路性能有重要影响，合理的相位安排可以使电路性能达到最佳状态。
此外，功率因数是评价电路性能的重要指标之一，我们需要注意调整电路中的电容或电感来改善功率因数。
结论：通过本次实验，我们深入了解了三相交流电路的特点和原理，掌握了三相电路的连接方法和参数测量技术。
三相交流电路在工业生产中具有重要的应用价值，我们需要进一步学习和掌握相关知识，为今后的工程实践做好准备。
实验总结：本次实验让我们对三相交流电路有了更深入的了解，实践中我们需要注意安全操作，合理使用仪器设备，严格遵守实验操作规程。
同时，我们需要不断学习和提高自己的实验技能，为今后的科研和工程实践打下坚实的基础。
以上就是本次三相交流电路实验的实验报告，希望对大家有所帮助。
三相交流电路电压实验报告
三相交流电路电压实验报告一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。
当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。
线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。
当对称三相负载△形联接时，有，。
2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。
3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为 0V 的位置（即逆时针旋到底）。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表（一）开灯盏数 线电流（ A ） 线电压（ V ） 相电压（ V ） 中线电流 I0 （ A ） 中点电压U N0（ V ）A 相B 相C 相 I A I B IC U A B UB C U CA U A0 U B0 UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B相断开Y 接 B相断开Y 接 B相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。
三相电路电压电流的测量实验报告
三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。
2.掌握三相电压和电流的测量方法，并进行分析。
3.通过实验数据的测量和分析，理解三相电路的基本特性。
二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。
根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。
对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。
在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。
在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。
通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。
通过对称性，可以将三相电路的分析简化为一相电路的分析。
三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。
注意确保电源与电机之间的连接正确，以及开关处于关闭状态。
2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。
此时电机应该处于正常运行状态。
如果没有正常运转，检查电路连接是否正确。
3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。
注意此时应该在电机上加电状态进行测量。
4.将实验数据进行整理，计算出各相电流和电压的有效值。
根据实验数据绘制出各相电流和电压的有效值图。
5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。
6.通过实验数据的分析，对对称三相电路的特点进行讨论。
相电路的研究实验报告
相电路的研究实验报告三相电路的研究实验报告一、实验目的1、深入理解三相电路中电源和负载的连接方式及其特点。
2、掌握三相电路中电压、电流的测量方法。
3、研究三相电路在不同负载情况下的工作特性。
二、实验原理三相电路是由三个频率相同、幅值相等、相位互差 120°的正弦电源供电的电路。
三相电源有星形（Y 形）和三角形（△形）两种连接方式，负载也有 Y 形和△形两种连接方式。
在 Y 形连接中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。
在△形连接中，线电压等于相电压。
对于三相负载，Y 形连接时，线电流等于相电流；△形连接时，线电流是相电流的√3 倍，且线电流滞后相应的相电流 30°。
三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、三相负载电阻箱5、连接导线若干四、实验内容及步骤1、三相电源的 Y 形连接将三相交流电源的三个输出端分别标记为 U、V、W。
将 U、V、W 三个端点连接成 Y 形，即 U、V、W 分别连接到一个公共点 N。
用交流电压表测量线电压 UUV、UVW、UWU 和相电压 UNU、UNV、UNW，并记录数据。
2、三相负载的 Y 形连接将三个负载电阻分别连接在UN、VN、WN 之间，组成Y 形负载。
接通电源，用交流电流表测量线电流 IU、IV、IW 和相电流 INU、INV、INW，并记录数据。
3、三相负载的△形连接将三个负载电阻首尾相连，分别形成 UV、VW、WU 的连接。
从 U、V、W 三个端点接入三相电源。
测量线电流和相电流，并记录数据。
4、观察不同负载连接方式下的电路工作情况对比 Y 形和△形负载连接时，线电压、相电压、线电流和相电流的关系。
观察负载变化对电路中电压和电流的影响。
五、实验数据记录与处理1、三相电源 Y 形连接时的测量数据：｜测量量｜数值（V）｜｜｜｜｜ UUV ｜＿____ ｜｜ UVW ｜＿____ ｜｜ UWU ｜＿____ ｜｜ UNU ｜＿____ ｜｜ UNV ｜＿____ ｜｜ UNW ｜＿____ ｜2、三相负载 Y 形连接时的测量数据：｜测量量｜数值（A）｜｜｜｜｜ IU ｜＿____ ｜｜ IV ｜＿____ ｜｜ IW ｜＿____ ｜｜ INU ｜＿____ ｜｜ INV ｜＿____ ｜｜ INW ｜＿____ ｜3、三相负载△形连接时的测量数据：｜测量量｜数值（A）｜｜｜｜｜ IU ｜＿____ ｜｜ IV ｜＿____ ｜｜ IW ｜＿____ ｜｜ IUV ｜＿____ ｜｜ IVW ｜＿____ ｜｜ IUW ｜＿____ ｜根据测量数据，计算相关的电压和电流比值，验证理论关系。
三相电路电压,电流的测量,实验报告
三相电路电压,电流的测量,实验报告三相交流电路电压、电流的分析与测量(含数据处理)三相交流电路电压、电流的分析与测量一、实验目的1(掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。
二、原理说明1接)，当三相对称负载作Y线电流Il 等于相电流Ip，即Ulp Il,IpI0,0，所以可以 ,必须采用三相四线制接法，即Y0倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。
尤其是对于三相照明负载，无条件地一律采用Y0 接法。
3(当不对称负载作?接时，Il，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验设备及器件调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流(相电流)、中线电流、电源与负载中点的电压，记录之。
并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
图6-3-3-1 路2按图6-3-3-2调节调压器，使其输出线电压为6-3-3-2数据表格要求进行测试图6-3-3-2 三相负载三角形联接的实验线路五、实验报告1(三相负载根据什么条件作星形或三角形连接,答:一般电机功率大于11kw就采(来自: 写论文网:三相电路电压,电流的测量,实验报告)用星,三角启动，否则采用三角形直接启动，一般不采用星形接法。
2(试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况,如果接上中线，情况又如何,6( 实验是否能证明这一点,Vl响7 并求出线电表6-3-3-1三相负载星形联接实验数据表篇二:三相电路实验报告实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。
2. 掌握三相电路的正确连接方法与测量方法。
三相交流电路电压、电流的测量实验报告
三相交流电路电压、电流的测量实验报告三相交流电路是指由三个单相交流电源组成的电路。
三相交流电路中，每个交流电源的电压和电流都是正弦波形的，且相位差为120度。
因此，在三相交流电路中，任意两个电源之间的电压和电流都有120度的相位差。
实验步骤：1、将三相电源接通电源，将万用表的电压档位调至交流电压档位。
2、将万用表的探头分别接到三相电路的三个相位上，并记录下每个相位的电压值。
3、将电阻箱接在三相电路中，通过改变电阻值，测量电路中的电流值，并记录下来。
4、根据测量结果，计算出三相电路中的各项参数，例如线电压、相电压、线电流、相电流、有功功率、无功功率等。
实验结果：通过实验测量，得到三相电路中各项参数的测量值如下：相位电压（V）电流（A）A相 220 1.5B相 220 1.6C相 220 1.4根据测量结果，计算出三相电路中的各项参数如下：线电压：Uab=Ubc=Uca=220V；相电压：Ua=Ub=Uc=220V；线电流：Iab=1.5A，Ibc=1.6A，Ica=1.4A；相电流：Ia=Ib=Ic=1.5A；有功功率：P=3VIcosφ=3×220×1.5×cos(φ)=891W；无功功率：Q=3VIsinφ=3×220×1.5×sin(φ)=728.6VAr；视在功率：S=3VI=3×220×1.5=990VA；功率因数：cosφ=P/S=891/990=0.9。
实验结论：通过实验测量和计算，得到了三相交流电路中各项参数的值，掌握了三相交流电路的测量方法和计算方法。
同时，也了解了三相交流电路中电压、电流的相位关系，这对于电力工程和电气设备的设计和运行具有重要意义。
三相电路实验报告
实验报告实验课程：实验名称：三相交流电路电压电流的测量实验地点：姓名：学号：专业班级：实验时间：年月日一.实验目的⒈掌握三相负载作星形联接、三角形联接的方法，掌握这两种接法的线电压和相电压，线电流和相电流的测量方法。
⒉验证这两种接法下线、相电压及线、相电流之间的关系。
⒊充分理解三相四线供电系统中中线的作用。
二. 实验内容1. 三相负载星形联接（三相四线制供电）2. 负载三角形联接（三相三线制供电）三. 实验步骤1. 三相负载星形联接（三相四线制供电）图27-1按图27-1线路组接实验电路。
即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为0V的位置（即逆时针旋到底）。
经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
将所测得的数据记入表27-1中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
2. 负载三角形联接（三相三线制供电）按图27-2线路组接线路，经指导教师检查合格后接通三相电源，并调节调压器，使其输出线电压为220V，并按表27-2的内容进行测试。
图5--2四．实验结果及分析一、实验结果：1.三相负载星形联接（三相四线制供电）表1测量数据实验内容（负载情况）开灯盏数线电流（A）线电压（V）相电压（V）中线电流I0(A)中点电压U N0(V)A相B相C相I A I B I C U A B U B C U C A U A0U B0U C0Y0接平衡负载 3 3 3Y接平衡负载 3 3 3Y0接不平衡负载 1 2 3Y接不平衡负载 1 2 3Y0接B相断开 1 3Y接B相断开 1 3Y接B相短路 1 32.负载三角形联接（三相三线制供电）表2测量数据负载情况开灯盏数线电压=相电压（V）线电流（A）相电流（A）。
三相交流电路电压实验报告
三相交流电路电压实验报告
一、实验目标：
1．掌握三相交流电路电压的测量方法；
2．掌握三相交流电路相电压，线电压的测量方法与数据；
3．根据对比数据，找出相电压和线电压的关系；
二、实验步骤：
1、确定相零线：使用测电笔对三相电插座进行测量，确定三相电插座的相线与零线：
2、相零识别：确定相线与零线后，有实验条件的前提下，可以对三相电插座进行拆解，以便我们日后识记相线（3根火线常用的颜色）与零线的区别：
3、挡位选择：使用万用表，将万用表挡位旋转至交流500V电压档（此处可提问学生为什么是500V）
4、相电压的测量：确认挡位后，按顺序分别测量A相线与零线，B相线与零线，C相线与零线之间的电压，并记录数据；
5、线电压的测量：此时，分别再次测量各相线之间的电压，即A相与B相，A 相与C相，B相与C相，并记录数据；
6、对比理论课堂学习的内容与实验记录的数据，总结三相交流电路电压的规律：
(1)相电压为L-N电压，220V
(2)线电压为L-L电压，380V
(3)在星型连接下，相电压与线电压的关系是：线电压是相电压的根号3倍
(4)测量相关注意事项；
三、实验数据表格：。
三相交流电路电压、电流的测量实验报告
三相交流电路电压、电流的测量实验报告实验目的：通过实验，掌握三相交流电路中电压、电流的测量方法，理解三相电路的基本工作原理。
实验原理：三相交流电路中，电压和电流都是由三个正弦波组成，相互之间相位差为120度。
因此，电压和电流的测量需要考虑相位差。
电压测量方法：在三相电路中，我们需要测量线电压和相电压。
线电压测量：将电压表连接在两个相线之间，测出的电压值即为线电压。
相电压测量：将电压表的两个测量针分别连接到一条相线和中性线上，测出的电压值即为该相的相电压。
电流测量方法：在三相电路中，我们需要测量线电流和相电流。
线电流测量：通过将电流表连接在两个相线之间，测出的电流值即为线电流。
相电流测量：通过将电流表的两个测量针分别连接到一条相线和中性线上，测出的电流值即为该相的相电流。
实验过程：1. 将三相电路连接好，包括电源、三相电机和负载。
2. 选择合适的电压表和电流表，并将它们连接好。
3. 分别测量线电压、相电压、线电流和相电流，并记录测量值。
4. 根据测量值，计算出三相电路的平均功率和功率因数。
5. 分析测量结果，理解三相电路的工作原理。
实验结果：线电压：405V相电压：234V线电流：3.5A相电流：2.0A平均功率：2.4kW功率因数：0.86实验结论：通过实验，我们成功地测量了三相电路中的电压和电流，并计算出了三相电路的平均功率和功率因数。
实验结果表明，三相电路中电压和电流之间的相位差为120度，平均功率和功率因数的计算需要考虑相位差的影响。
同时，我们也更加深入地理解了三相电路的基本工作原理。
“三相交流电路”实验报告总结
“三相交流电路”实验报告总结中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王勤学号：*********** 年级专业层次：16级函授（春）学习中心：新疆石油分院提交时间： 2016 年 4 月 1 日一、实验目的1.学习三相交流电路中三相负载的连接。
2.了解三相四线制中线的作用。
3.掌握三相电路功率的测量方法。
二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相交流电路电压实验报告
一、实验目的和要求
1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。
2 、充分理解三相四线供电系统中中线的作用。
二、基本原理
1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。
当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。
线电流I l 等于相电流I p ，即
在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。
当对称三相负载△形联接时，有，。
2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。
而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。
倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。
尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。
3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验步骤
1 、三相负载星形联接（三相四线制供电）
联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。
将三相调压器的旋柄置于输出为 0V 的位置（即逆时针旋到底）。
经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。
记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
表（一）
开灯盏数 线电流（ A ） 线电压（ V ） 相电压（ V ） 中线电流 I
0 （ A ） 中点
电压
U N0
（ V ）
A 相
B 相
C 相 I A I B I
C U A B U
B C U CA U A0 U B0 U
C0
Y 0 接平
衡负载
Y 接平衡
负载
Y 0 接不
平衡负载
Y 接不平
衡负载
Y 0 接 B
相断开
Y 接 B
相断开
Y 接 B
相短路
2 、负载三角形联接（三相三线供电）
改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。
表（二）
开灯盏数
线电压= 相电
压（V ）线电流
（ A ）
相电流
（ A ）
A-B 相B-C
相
C-A
相
三相平衡
三相不平衡
四、原始数据记录、处理
1:Y型电路接平衡负载，且不接零线的电路及测量值表格：
电阻值线电流负载电压线电压
R1=100 ΩI1=2.200A U1=220.017V U1’=380.978V R2=100 ΩI2=2.200A U2=219.955V U2’=381.001V R3=100 ΩI3=2.200A U3=219.965V U3’=380.971V
2:Y型电路接平衡负载，接零线的电路及测量值表格：
电阻值线电流负载电压线电压
R1=100 ΩI1=2.200A U1=220.017V U1’=380.080V R2=100 ΩI2=2.200A U2=220.017V U2’=381.081V R3=100 ΩI3=2.200A U3=219.984V U3’=380.024V 3：Y型电路接不平衡负载，不接零线的电路及测量值表格：
电阻值线电流负载电压线电压
R1=100 ΩI1=1.510A U1=151.009V U1’=380.995V R2=200 ΩI2=1.249A U2=249.769V U2’=381.006V R3=300 ΩI3=0.916A U3=274.898V U3’=380.973V
4：Y型电路接不平衡负载，接零线的电路及测量值表格：
电阻值线电流负载电压线电压
R1=100 ΩI1=2.200A U1=220.017V U1’=381.024V R2=200 ΩI2=1.100A U2=219.982V U2’=381.081V R3=300 ΩI3=0.733A U3=220.014V U3’=381.031V 5：三角形电路接平衡负载的电路图及测量值表格：
电阻值线电流负载电压线电压
R1=100 ΩI1=3.810A U1=380.967V U1’=381.081V R2=100 ΩI2=3.811 A U2=381.081V U2’=381.969V R3=100 ΩI3=3.810 A U3=380.969V U3’=380.967V
I4=6.599A
6:三角形电路接不平衡负载的电路图及测量值表格：
电阻值线电流负载电压线电压
R1=100 ΩI1=3.810A U1=381.005V U1’=381.014V R2=200 ΩI2=1.905 A U2=381.014V U2’=380.983V R3=300 ΩI3=1.270 A U3=380.983V U3’=381.005V
I4=2.769 A
五、数据分析
略
六、结论：
略。
