接地电阻测试方法(图解)

接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。

第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第条：危险区域应采取相应的防静电措施。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

第条：低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。

石化接地电阻的要求依据GB50074-2002《石油库设计规范》第14章：电气装置；第条：钢油罐接地点沿油罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。

第条：覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件，应做电气连接并接地，接地电阻不宜大于10Ω。

第条：进出洞内的金属管道接地电阻不宜大于20Ω。

电力和信息线路应采用铠装电缆埋地引入洞内。

接地电阻不宜大于20Ω。

电缆与架空线路的连接处，应装设过电压保护器。

过电压保护器、电缆外皮和瓷瓶铁脚，应做电气连接并接地，接地电阻不宜大于10Ω。

第条：进入油品装卸区的输油（油气）管道在进入点应接地，接地电阻不应大于20Ω。

第条：避雷针（网、带）的接地电阻，不宜大于10Ω。

第条：每组绝缘轨缝的电气化铁路侧，应设一组向电气化铁路所在方向延伸的接地装置，接地电阻不应大于10Ω。

第条：铁路油品装卸设施的钢轨、输油管道、鹤管、钢栈桥等应做等电位跨接并接地，两组跨接间距不应大于20m，每组接地电阻不应大于10Ω。

条：防静电装置的接地电阻应小于100Ω。

第条：石油库内防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4Ω。

依据GB50156-2002《汽车加油加气站设计与施工规范》第10章：电气装置；第条：加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4Ω。

第条：液化受有气罐采用牺牲阳极法进行阴极防腐时，牺牲阳极的接地电阻不应大于10Ω。

第条：地上或管沟敷设的油品、液化石油气和天然气管道的始、末端和分支处应设防静电和防感应雷的联合接地装置，其接地电阻不应大于30Ω。

条：防静电装置的接地电阻应小于100Ω。

依据GB50028-93《城镇燃气设计规范》第条：防雷接地装置的冲击接地电阻应小于10Ω。

第条：静电接地体的接地电阻应小于100Ω。

第条：当建筑物处于防雷区外时，放散管的引线应接地，接地电阻应小于10Ω计算机系统接地电阻的要求依据GB/T2887-2000《电子计算机场地通用规范》第4章要求：第四节接地的要求：第条接地电阻及相互关系要求，计算机系统直流工作地，接地电阻应按计算机系统具体要求确定；交流工作接地，接地电阻不应大于4Ω；安全保护接地，接地电阻不应大于4Ω；防雷接地接地电阻不应大于10Ω。

诸地之间的关系及接法应依不同计算机系统的要求而定。

依据GB50174-93《电子计算机机房设计规范》第六章电气技术：第四节接地要求：第条、第条要求，交流工作接地，接地电阻不应大于4Ω；安全保护接地，接地电阻不应大于4Ω；直流工作接地，接地电阻应按计算机系统具体要求确定；防雷接地，应按现行国家标准《建筑物防雷设计规范》执行。

第条要求交流工作接地、安全保护接地、直流工作接地、防雷接地宜采用一组接地装置，其接地电阻按其中最小值确定。

有线电视系统接地电阻的要求依据GB50198-94《民用闭路监视电视系统工程技术规范》第2章：第节供电、接地与安全防护：第条要求系统采用专用接地装置时，其接地电阻不得大于4Ω，采用综合接地时，接地电阻不得大于1Ω；移动通讯系统接地电阻的要求依据YD5068-98《移动通信基站防雷与接地设计规范》第5章：接地电阻的要求，条：移动通信基站地网的接地电阻值应小于5Ω，对于年雷暴日小于20天的地区，其接地电阻可小于10Ω；条：架空电力线与电力电缆接口处的保护接地以及电力变压器（100KVA以下）保护接地的接地电阻值应小于10Ω。

条：架空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值，其首端（即进站端）应小于10Ω，中间或末端应小于30Ω。

依据YD2011-93《微波站防雷与接地设计规范》第4章：接地电阻的要求，条：微波中继续站地网的工频接地电阻值应不大于10Ω；微波枢纽站地网的工频接地电阻值应不大于5Ω。

其接地电阻可小于10Ω；条：无源中继续站地网的工频接地电阻值为20～30Ω。

条：架空电力线与电力电缆接口处的保护接地以及电力变压器（100KVA以下）保护接地的接地电阻值应小于10Ω。

条：架空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值，其首端（即进站端）应小于10Ω，中间或末端应小于30Ω。

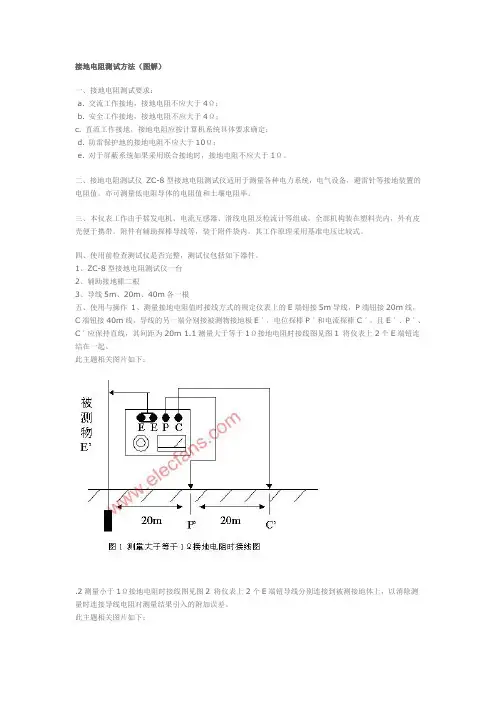

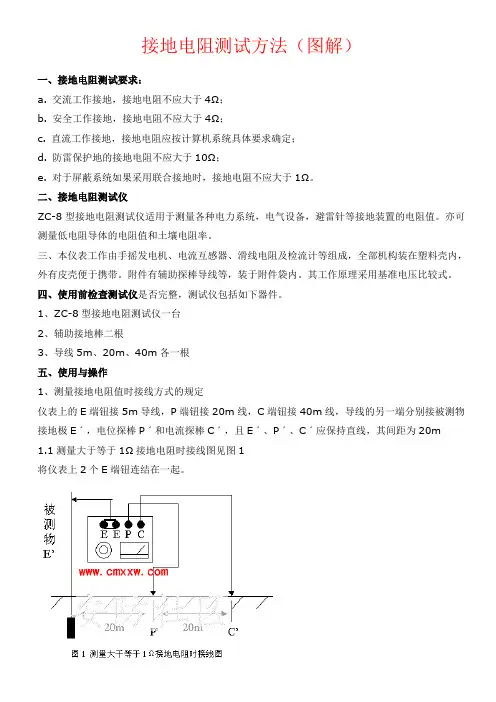

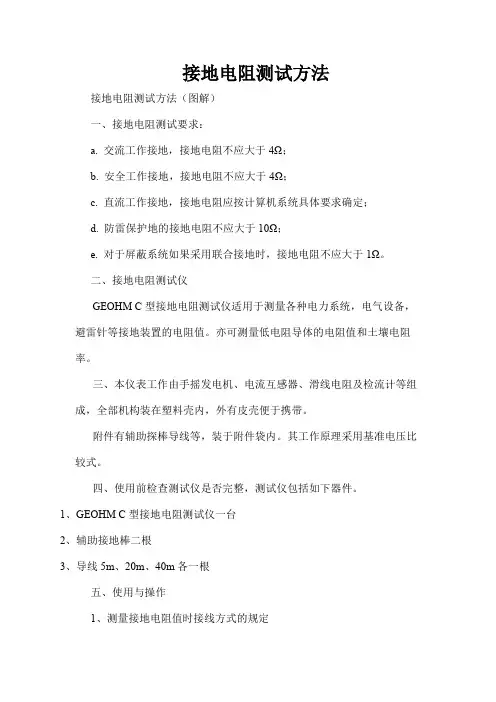

接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤、仪表端所有接线应正确无误。

、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

、仪表放置水平后，调整检流计的机械零位，归零。

、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

六、注意事项1、禁止在有雷电或被测物带电时进行测量。

2、仪表携带、使用时须小心轻放，避免剧烈震动。

1接地网优化设计的合理性改善导体的泄漏电流密度分布面积为190 m×170 m的新塘变电站接地网，在导体根数相同的情况下，分别按10 m 等间距布置和平均10 m 不等间距布置。

沿平行导体①、②、③、④、⑤的泄漏电流密度分布曲线。

从此可见，不等间距布置的接地网，边上导体①的泄漏电流密度较等间距布置的接地网平均低15%左右;对于导体②的泄漏电流密度，这两种布置的接地网几乎相等(仅相差%);对于中部导体③、④、⑤，不等间距布置的接地网的泄漏电流较等间距布置的接地网分别提高了9%，14%和15%。

由此可见，不等间距布置能增大中部导体的泄漏电流密度分布，相应降低了边缘导体的泄漏电流密度，使得中部导体能得到更充分的利用。

均匀土壤表面的电位分布不等间距布置的接地网能较大地改善表面电位分布，其最大与最小网孔电位的相对差值不超过%，使各网孔电位大致相等，而等间距地网，其最大与最小网孔电位的相对差值在%以上。

同时不等间距地网的最大接触电势较等间距地网的最大接触电势降低了%，极大地提高了接地网的安全水平。

2)地网面积为190 m×170 m;3)长方向导体根数n1=18，宽方向导体根数n2=20。

节省大量钢材和施工费用如果按10 m等间距布置的新塘变电站接地网，最大接触电势在边角网孔，其值为kV，但采用不等间距布置时，保持最大接触电势与该值接近，这时可节省钢材%。

2接地网优化设计的方法在设计时采用尝试的方法来确定均压导体的总根数和总长度，即先对地网长和宽方向的导体根数n1和n2进行试算，对于大地网一般可采用均压导体间距为10 m左右试算，若接触电势满足要求，进行技术经济比较后再考虑增减导体的根数。

当确定了n1和n2后，则地网长宽方向的分段数就确定了：长方向上导体分段为k1=n2-1，宽方向上的导体分段为k2=n1-1，然后按下式得出各分段导体的长度。

Lik=，式中L——地网边长(长方向L=L1，宽方向L=L2)，m;Lik——第i 段导体长度，m;Sik——Lik占边长L的百分数。
