低功率因数瓦特表操作规程
瓦特计的使用方法及一、二、三瓦计法
新疆大学课程设计报告所属院系：科学技术学院专业：电气工程及其自动化课程名称：电路设计题目：三相电路的功率测量班级：电气14-1 学生姓名：庞浩学生学号： 20142450007 指导老师 : 李劲完成日期： 2016年6月28日图1-1：瓦特计的接法图2-1：三瓦计法测有功功率图4-1：一瓦计法测功率图3-1：二瓦计法测功率四、实验内容与步骤1.三瓦计法测三相电路的有功功率使用Multisim 12.0软件绘出如图2-1所示的电路（即图2-2），其中三相电源为相电压UΦ=220V,线电压U l=381V,f=50HZ的三相交流电。
启动仿真，读出各瓦特计的读数，将数据记录在表1中。
准备工作：线电压与相电压的测量图2-2：三瓦计法测有功功率仿真电路图及其运行结果由仿真运行结果可知，瓦特计1 读数为242.038W; 瓦特计2读数为138.307W，瓦特计3读数为96.815W，所以总功率为242.038+138.307+96.815=446.16W，并将数据记入表一。
2图3-2：二瓦计法测有功功率仿真电路及其运行结果分析：瓦特计1读数为252.561，瓦特计二读数为189.421，总功率为Pa=252.561+189.421 =441.982W。
将数据记入表二。
二瓦计法对三相有功功率的测量数据表：表二3．一瓦计法测有功功率：用Multisim 12.0软件绘出如图4-2所示的仿真电路，此时为了得到相同的总有功率，应确定3个合适的电容值，来提供合适的无功补偿。
即瓦特计读数应为442W/√3=255W左右，所以在实验中应该多做几次不同参数下的实验，这次分别选用了C=0uF，8uF，9uF，10uF ,11uF，在不同电容值下，启动仿真并测量出功率值，将数据记录在表3中。
（1）：C=0uF图4-2：一瓦计测有功功率（0uF）分析：当C=0uF时，根据一瓦计法，可得瓦特计示数为31.57W，示数不为0，总功率为Pa=31.57x√3=54.679W。
电容损耗角正切d值测量方法
电容损耗角正切d值测量方法【原创实用版4篇】目录（篇1）一、引言二、电容损耗角正切值的定义和意义三、电容损耗角正切值的测量方法1.平衡电桥法2.不平衡电桥法3.相敏电路法4.低功率因数瓦特表法四、各类测量方法的优缺点五、测量电容损耗角正切值的意义和应用六、结论正文（篇1）一、引言电容损耗角正切值（tgδ）是衡量电容器性能的重要参数，它反映了电容器在交流电场下消耗能量的大小。
为了确保电容器的性能和使用寿命，正确测量电容损耗角正切值具有重要意义。
本文将介绍电容损耗角正切值的定义和意义，以及几种常用的测量方法。
二、电容损耗角正切值的定义和意义电容损耗角正切值是指有功功率与无功功率的比值，它反映了电容器在交流电场下消耗能量的大小。
电容器的损耗主要由介质损耗、电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小。
在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
测量电容损耗角正切值有助于评估电容器的性能和使用寿命，对于保证电力系统的安全稳定运行具有重要意义。
三、电容损耗角正切值的测量方法1.平衡电桥法：平衡电桥法是一种常用的测量电容损耗角正切值的方法。
它通过调整电桥的电阻值，使电桥达到平衡状态，从而测量出电容损耗角正切值。
这种方法的优点是测量精度高，但操作较为复杂。
2.不平衡电桥法：不平衡电桥法是一种简化的测量方法，它不需要调整电桥的电阻值。
通过测量电桥的电流和电压，可以计算出电容损耗角正切值。
这种方法的优点是操作简便，但测量精度相对较低。
3.相敏电路法：相敏电路法是一种基于相敏电阻原理的测量方法。
它通过测量相敏电阻的电压和电流，计算出电容损耗角正切值。
这种方法的优点是测量精度高，但需要特殊的测量设备。
4.低功率因数瓦特表法：低功率因数瓦特表法是一种适用于大电容试品的测量方法。
它通过测量电容器的漏电流和电压，计算出电容损耗角正切值。
电三表规程讲解_B
《电流表、电压表、功率表及电阻表检定规程》讲解李季计量：人们为了生产和生活方便，需要将客观物质世界的判定标准进行统一，以避免产生纠纷。
检定：计量检定是指为评定计量器具的计量性能，确定其是否合格所进行的全部工作。
应在检定规程指导下所进行的工作。
校准：在没有检定规程或不能满足检定规程的全部要求的情况下，所进行的评定计量器具的计量性能的工作。
(根据现有条件)一．电学计量按参数分：电压，电流，电阻。
一般情况下三者关系符合欧姆定律，即V=I×R。
按频率分：直流；交流（以工频50Hz为主）。
为了得到这些量的大小或多少我们的手段是使用仪器仪表。
电学的仪器仪表一般包括电压表电流表功率表电位差计电桥摇表互感器电能表。
数字多用表数字万用表钳形表。
标准电阻标准电池电阻箱检流计等。
为了确保所得这些量的准确，就需要对这些仪器进行检查判定，这就是检定或校准。
也就是用我们已知的量去表征这些仪器。
具体过程就是已知量与未知量相比较，将已知的数值传给未知——即量值传递。
国家每个物理量都有量值传递系统表，从最高国家基准一直传递到工作用计量器具。
各个国家之间要进行定期的比对，以求达到全世界范围内的量值统一。
这样，大家对一具体事物的量的多少判定一致，也就没有纠纷了。
例如，电能表1度=1000瓦*1小时=1000V A*3600s (PF=1)。
电学计量的基础计量器具是标准电阻（9只），标准电池（1.0186..V）。
其他量都是从这两个量的来。
另一方面，电学计量还是其他很多测量的基础。
目前大多数的测量的结果最终都要转换为电信号，用来显示测量结果。
如温度传感器、压力传感器等，这就需要我们电学来对这些二次仪表进行校准和检测。
二．“三表”主要是指模拟式的（指针式）电压表电流表和功率表。
型号：T51 （哈尔滨电表仪器厂）C41(上海第二电表厂)。
范围：直流电压：uV~1000V直流电流：uA~100A交流电压：mV~750V交流电流：mA~100A优点：价格低（几百元），耐用、可靠性高（1957年苏联表）。

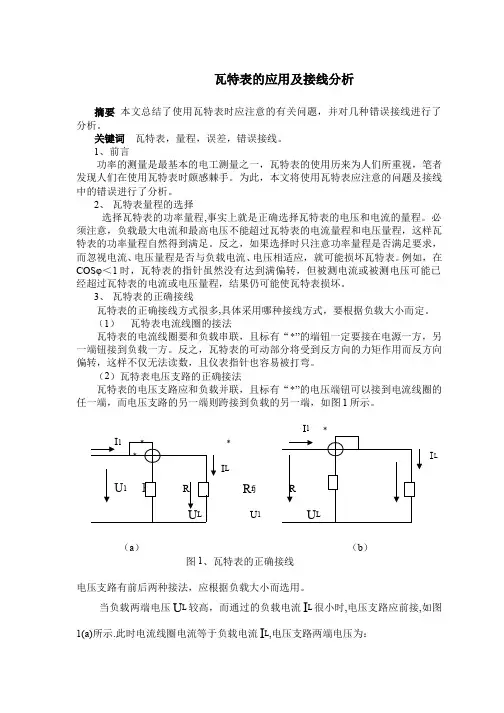

瓦特表的应用及接线分析ULUL
瓦特表的应用及接线分析摘要 本文总结了使用瓦特表时应注意的有关问题，并对几种错误接线进行了分析。
关键词 瓦特表，量程，误差，错误接线。
1、前言功率的测量是最基本的电工测量之一，瓦特表的使用历来为人们所重视，笔者发现人们在使用瓦特表时颇感棘手。
为此，本文将使用瓦特表应注意的问题及接线中的错误进行了分析。
2、瓦特表量程的选择选择瓦特表的功率量程,事实上就是正确选择瓦特表的电压和电流的量程。
必须注意，负载最大电流和最高电压不能超过瓦特表的电流量程和电压量程，这样瓦特表的功率量程自然得到满足。
反之，如果选择时只注意功率量程是否满足要求，而忽视电流、电压量程是否与负载电流、电压相适应，就可能损坏瓦特表。
例如，在COSφ＜1时，瓦特表的指针虽然没有达到满偏转，但被测电流或被测电压可能已经超过瓦特表的电流或电压量程，结果仍可能使瓦特表损坏。
3、瓦特表的正确接线瓦特表的正确接线方式很多,具体采用哪种接线方式，要根据负载大小而定。
（1）瓦特表电流线圈的接法瓦特表的电流线圈要和负载串联，且标有“*”的端钮一定要接在电源一方，另一端钮接到负载一方。
反之，瓦特表的可动部分将受到反方向的力矩作用而反方向偏转，这样不仅无法读数，且仪表指针也容易被打弯。
（2）瓦特表电压支路的正确接法瓦特表的电压支路应和负载并联，且标有“*”的电压端钮可以接到电流线圈的任一端，而电压支路的另一端则跨接到负载的另一端，如图1所示。
﹡I LI LR fj1（a） （b）图1、瓦特表的正确接线电压支路有前后两种接法，应根据负载大小而选用。
当负载两端电压U L较高，而通过的负载电流I L很小时,电压支路应前接,如图1(a)所示.此时电流线圈电流等于负载电流I L,电压支路两端电压为：U1=U L+I L Z i其中：Z i──电流线圈的阻抗。
由于负载电流I L很小，且电流线圈阻抗Z i 也很小，所以I L Z i可忽略不计，故有：U1≈U L由此可见瓦特表本身的损耗对测量结果影响很小，因而使测量精度提高。
电机实验
实验一单相变压器的特性一、实验目的通过变压器的空载实验和短路实验，确定变压器的参数、运行特性和技术性能。
二、实验内容1．空载实验（1）测取空载特性I0、P0、cos 0=f(U0)（2）测定变比2．测取短路特性：U K=f(I K)，P K=f(I K)三、实验说明1．实验之前请仔细阅读附录中交流功率表（ZDL-565）的使用说明。
2．实验所用单相变压器的额定数据为：S N=1KV A，U1N/U2N=380/127V。
3．调压器的n端和电网的n端短接。
1)单相变压器空载实验（1）测空载特性图1-1为单相变压器空载实验原理图，高压侧线圈开路，低压侧线圈经调压器接电源。
本实验采用交流功率表测量电路中的电压、电流和功率。
接线时，功率表A相电流测量线圈串接在主回路中，功率表U a 接到三相调压器输出端a端上，功率表U b、U c和U n 短接后接到三相调压器输出端n端上。
实验步骤：①请参照图1-1正确接线V4A4WK2合分a xA X调压器a b c n图1-1 单相变压器空载实验接线原理图② 合上总电源开关和操作电源开关，按下操作电源合闸按钮，对应的红色指示灯亮；检查台面上所有的按钮处于断开位置，均为绿灯亮；所有数字表显示无错误。
③ 检查三相调压器在输出电压为零的位置，然后合上实验台上调压器开关，逐渐升高调压器的输出电压，使U 0（低压侧空载电压）由0.7U 2N （U 2N =127V ）变到1.1U 2N ，分数次（至少7次）读取空载电压U 0，空载电流I 0及空载损耗P 0，在额定电压附近多做几点，测量数据记入表1-1。
* 注意实验时空载电压只能单方向调节。
④ 实验完毕后，调压器归零，断开调压器开关。
（2）测定变比变压器副线圈开路，原线圈（此时一般用低压线圈作为原线圈）接至电源，经调压器调到额定电压，用电压表测出原、副边的端电压，从而可确定变比。
axAXU U K2) 单相变压器短路实验实验接线原理如图1-2所示，低压线圈短路，高压线圈经调压器接至电源。

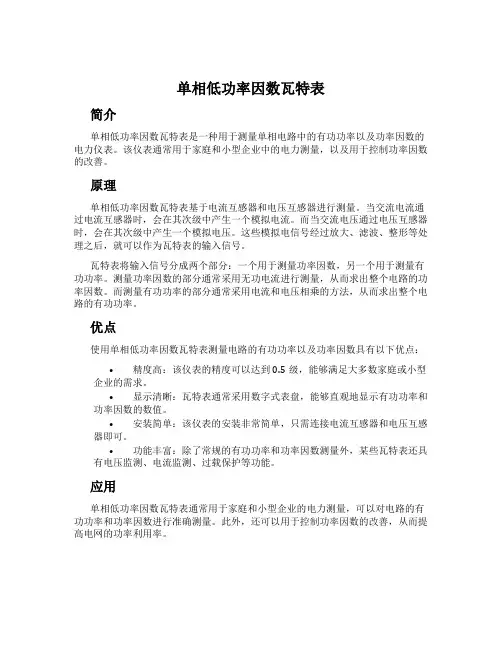

单相低功率因数瓦特表
单相低功率因数瓦特表简介单相低功率因数瓦特表是一种用于测量单相电路中的有功功率以及功率因数的电力仪表。
该仪表通常用于家庭和小型企业中的电力测量，以及用于控制功率因数的改善。
原理单相低功率因数瓦特表基于电流互感器和电压互感器进行测量。
当交流电流通过电流互感器时，会在其次级中产生一个模拟电流。
而当交流电压通过电压互感器时，会在其次级中产生一个模拟电压。
这些模拟电信号经过放大、滤波、整形等处理之后，就可以作为瓦特表的输入信号。
瓦特表将输入信号分成两个部分：一个用于测量功率因数，另一个用于测量有功功率。
测量功率因数的部分通常采用无功电流进行测量，从而求出整个电路的功率因数。
而测量有功功率的部分通常采用电流和电压相乘的方法，从而求出整个电路的有功功率。
优点使用单相低功率因数瓦特表测量电路的有功功率以及功率因数具有以下优点：•精度高：该仪表的精度可以达到0.5级，能够满足大多数家庭或小型企业的需求。
•显示清晰：瓦特表通常采用数字式表盘，能够直观地显示有功功率和功率因数的数值。
•安装简单：该仪表的安装非常简单，只需连接电流互感器和电压互感器即可。
•功能丰富：除了常规的有功功率和功率因数测量外，某些瓦特表还具有电压监测、电流监测、过载保护等功能。
应用单相低功率因数瓦特表通常用于家庭和小型企业的电力测量，可以对电路的有功功率和功率因数进行准确测量。
此外，还可以用于控制功率因数的改善，从而提高电网的功率利用率。
总结单相低功率因数瓦特表是一种非常实用的电力仪表，可用于测量单相电路中的有功功率和功率因数。
该仪表具有精度高、显示清晰、安装简单、功能丰富等优点，可广泛应用于家庭和小型企业中的电力测量。
电动机定子铁损试验
电动机定子铁损实验的探讨摘要：铁损是电动机能量损失之一，不仅影响电动机效率、功率因数，而且可能因铁芯内部硅钢片短路产生妨碍电动机安全运转的局部过热点，加速铁芯绝缘和定子线圈绝缘的老化，严重时可能造成铁芯烧损及线圈击穿事故。
所以，在检修电动机时，尤其是出现扫膛状况时，为检查铁芯受损情况，需进行定子铁损试验。
对于大型电动机，这是检查中必不可少的试验项目。
关键字：绝缘，扫膛，铁损试验Abstract:Iron loss is one of the motor energy loss, not only affect the motor efficiency, power factor, but also may impede the safe operation of local hot spots generated by the motor iron core internal short circuit of silicon steel slice, accelerate the insulation core and stator coil insulation aging, may cause the iron core loss and winding breakdown accident severity. In the maintenance of the motor, especially the sweep chamber condition, in order to check the damage situation of iron core, stator iron loss test. For large motor, it is essential to test the project inspection.Key words:insulation, sweep, chamber, iron loss test1.概述本文所论述的电动机定子铁芯铁损试验就是其中之一。
[doc]电抗器的损耗测量
![[doc]电抗器的损耗测量](https://img.taocdn.com/s3/m/8b10d29ba1116c175f0e7cd184254b35eefd1ab1.png)
电抗器的损耗测量～一电抗器的损耗测量孙建文7M牛7,l1————一j[关键词],电抗器低功率因数互感器角差电桥法电磁场干扰微机测量系缝谐波_r:损耗量——t‘.一一电抗器的种类很多,按结构分有单相或三相,干式或油浸,空心或带间隙的铁L-等按用途分有并联电抗器,滤波电抗器,平波电抗器及消孤线圈等等.不管是邪一种电抗器,它们的共同点是功率因数都很低,一般在o.02～o.05之间,大型电抗器的功率因数则低于0.O1,这就给电抗器的损耗测量带来了一定的困难.对于功率因数在0.02～0.05的电抗器,损耗一般用低功率因数瓦特表即可测量;功率因数再低时,必须采用专用电桥或特殊研制的仪器来测量1.低功率因数瓦特表法用低功率因数瓦特表直接测量的方法比较简单,这种表在cos=0.1和垒电压,全电流下,功率表的指针在满刻度上.当功率因数在0.02～0.05时即使是全容量,指针读数也不到刻度盘的一半,这时互感器的相位误差会对损耗_测量带来很大的影响,如cos一0.03时,互感器相位差1,将引起附加误差1,那么即使采用0.2级的互感器,其最大相位差为±l0,也可能引起10的测量误差所以,必须对互感器相位l起的误差进行校正.以单相电抗器为倒,相位差的校正见向量图l.图中,占【——电流互感器的相位差——电压互感器的相位差.功率表的正确读数应该是P=UIcoscp,忽略互感器比差,由于互感器相位差的影响(设电压和电流互感器的相位差都是正的),则实测功率为P=Ulcoscp(一+占U)(1)功率的相对误差为嘣1p一×l∞一Xi00一—————一:Coos(占I一占u)+tgpsin(占I占U)一1]×1O0(2)因为互感器的相位差很小,一般均以分计算,所以近似可以认为COS(卦一占U)=1sin(茜一占u)=占l一8U代入(2)式,得p=(卦一占u)tg.100(3)(8t一占u)角以分计,变为弧度l一—18—0X60一O,000291rad.p=00291(研一占U)g(4)相位校正后的功率一丽(5)l32.电桥法如果用低功率困数瓦特表测量功率因数低于0,01的大型电抗器时.测量误差可能会达到不能允许的程度,这时,必须采用特殊的电桥.目前,工厂中常用的西林电桥.只能测量电容而不能测量电感参数,图0是这种电桥的原理囝2z代表被试品的阻抗,C是无损标准电容器,当z为容性负载时,调节低压回路中的R和C,可使电桥获得平衡但当被测的是电感负载时,由于两高压臂的电流相位反相电桥无法平衡,因此不能测量电感负载苏联生产的用于测量电抗器损耗的专用电桥.其原理见图3图3图中RR为无感电阻组成的分压器,M匀互感线圈的互感.G为检流计.Rs为可变电阻嚣的一部份.电流互感器CT的变化为K.改变Is 取得电桥平衡,当】一0时.I一】,在检流计回1路中,可列出电压平衡方程1R古1R～JM1■,一O,方程的向量囤见图4娄T2R,g0\1—一在大型电抗器中.功率因数角接近9C.,所8角很小,gila~kNI2R?≈MoJIsm6一=嵩I_)㈩u(R?=M∞I?—RI--R:竹)根据向量图,可以求得电抗器和分压器中的总损耗P;U』Icosq~Uflsin3(8)将式(6)(7)代入(8);小.曼?Rs(9)分压器损耗P=1(R一R)(10)电抗器损耗P—PePR一(R】十()r113.电流比较仪电桥电流比较仪是一种共轭电桥,它是用同一电压加在两个被比较的阻抗上来确定电流比.所以.称为电流比较仪式电桥这种电轿配用高压标准电容器可组成高压电轿国产的电流比较仪电桥如上海沪光仪器厂生产的QS3O型高压电桥,国外的有加章大GUILDLINE仪器公司生产的9910A型高压电容/电感电桥3.1基本原理围5是电流比较仪电桥的基本原理电源E加在两条铍比较的并联支路中.条支路的电流通过被测阻抗到电流比较仪的比率绕组N,舄一条支路的电流通过标准电容器cs和标准电导G到另一个比率绕组Ns.电流比较仪的铁心是一个高导磁率的环形铁心.在铁心上除了两个方向相反的比率绕组外,还有一个检涮绕组N调节Ns绕组的匝数.当两个比率绕组的安匝数相等而方向相反,铁心中没有磁通.这时检测绕组Nr中没有感应电压.检测器D指示为零.图h舀5事实上,图5的原理图对高压电桥是不切合实际的,因为作为比较基准的标准电导G.接在高压上,要设计一个能在高压下工作的精密电导是比较困难的,所以QS3o电桥有一个运算放大器A(图6),放大器的输出电压Ef的大小正比于外加高压电源E,相位与E相同,用放大器产生的低电压B加在标准电导G上,解决了高压电阻制造的困难.这种电桥除了测量电容外,也可测量电感参数.下面叙述电感和损耗测量的基本原理3.2测量电感测量电感时,必须配用电流互感器,当电流互感器初级绕组N反相连接时(图6),通过它的感性电流与通过标准电容器的容性电流在相位上同相,电桥即能用等值电容比来获得平衡. 在分析电容平衡时,暂且不考虑电导分量电流.流过被测电抗器的电流I—iE(12)流过标准电容器的电流Is=jEwCs(13)当电桥平衡时,根据安匝平衡方程=IxNx—IsNs(14)式中:n——电流互感器的变比K——电桥倍率读数(绕组抽头).将(12).(13)式代入(14)式,得Lx=丽INX(15)式中cS——标准电容器电容量.令r=一是——等值电容比率盘读数将r一INs代入(15)式,得Lx=赢’16)在QS30电桥中电容比率盘共有6只,前三只盘是直接调节Ns绕组的匝数,后三位读数是由运算放大器的输出电压EI通过电容器C在后三个盘的绕组中产生的安匝数来获得的(图6 中未画出),这样电桥的等值电容比r的读数共有6位,步级为0.000001.一16—3.3测量损耗测量电抗器损耗时,只考虑电流的有功分量.如前所述,运算放大器的输出电压B的大小正比于高压电源E,相位与E相同,即EI=E(17)流过标准电导G的电流I一aEeG.(18)其中是运算放大器输出变压器的十进抽头,是Er的系数,其值为0～1将(17)式代入(18)式I一aEG(19)流过被测电抗器的电导电流lgx=EGx(2O)由于被测回路中的电流互感器是反向接人的,所以.必须将流过标准电导中的电导电流I 也要反向,即把放大器的输出电源从EI改成一B,这在QS3o电桥中是通过面板上的转换开关来完成的(图6中开关未画出).当电桥平衡时INx=IN(21)将(19)(20)式代入(21)式.EGxNx—aEG.N(22)Gx一?鲁G(23tg敏=Gx~Lx(24)将(15)(23)式代入(24)式tg8x—I_N,CsaGNx一(25Nsr要在某一频率下直读tg值,必须使公式(25)中的为一常数,适当选择G及G.的值即能满足这一条件另外,N.和N.采用双层同步开关连动,以保持为定值,这样,tg只与EI的电压系数有关,通过调节使电桥平衡,即可在面板上直读tg的值.例如在工频5oHz时,令=lt取Cr=l,则Ra一一一五一3?185kfl,取N一0,l,可得g的第一位读数D一0.ia.同,●理,改变R的数值,可以获得第二位读数D:一0.01n.D:,D,Ds的读数是通过一个5kfl的多圈电位器R获得的.这样tg3D+D_.D+D+D,共有5位读数,其量程为一0.11】110到+ 0.1llll0,步级0.00000L.测得tg占x以后.根据功率三角形即能算出被测电抗器的损耗2P—Qtg3x=g(26)式中Lx按式(16)计算所得.精确的算法,测量所得的tg赫值应该减去标准电容器自身损耗角正切值,但一般标准电容器的介损很小,可以忽略.3.4频率的影响电流比较仪电桥是目前测量高压电抗器损耗比较方便和准礴的仪器,但是,它也存在一定缺点,那就是电桥对频率的影响比较敏感.由于频率对容抗和感抗的影响正好相反,所以,在比较二个电容器时,频率的影响正好相互抵消,但是当比较的一个是标准电容器,另一个是电抗器时,频率的影响就不可能抵消,测电感时与角频率的平方有关,测损耗时与角频率的一次方有关(见式16和式25).在实际测量时,由于频率不稳.对电桥的平衡影响很大,特别在电桥灵敏度较高时,平衡十分困难.要解决频率的影响,最好是建立一个稳频源,但这对高压大容量电源来说是不容易实现的3.5电磁场的干扰电磁场是个统一体,但由于干扰源性质不同,有时电场干扰较显着,有时磁场干扰较显着. 当电桥处在高压电源所形成的强电场中时,电桥的金属部件上会感应电荷,此电荷流经比较线圈造成误差.严重的可使电桥无法平衡.当电桥附近有漏磁通很大的设备或测量大容量的空心电抗器时,电桥处在强磁场中,在电桥闭合环路内引起感应电势和电流,使电桥产生误差..电场或磁场引起的干扰,可以分别用电屏蔽和磁屏蔽的办法米加以减小.电流比较仪的铁心外围采取了较好的屏蔽,在一般的电磁场中不需要采取任何措施,但在高压强磁场中,由于电磁场干扰,有时会产生很大的误差,甚至电桥无法工作,这在现场测量时,会经常遇到.解决的办法是仪器尽量远离强电源和试品.必要时,电桥外加屏蔽或放在屏蔽室肉4.使用微机测量系统微机损耗测量系统一般采用A/D卡,从电压和电流互感器分别采集电压,电流的瞬时值. 然后,通过微机积分运算得出.三相电抗器损耗量主回路结构如图7所示.它与三瓦计法的线路基本相同,仅是用微机系统取代了瓦特计.三相电抗器的损耗功率1r1rP一{J.uidt+素ibdtJJ1r+丰』uidt(27)1从上式可以看到,瞬时值U,i的测量误差,周期T的测量误差以及积分计算误差.均可影响功率测量的准确度另外,软件编制的先进性也对误差有很大的影响瞬时值tt,的测量误差,由A/D卡的转换精度决定.一般A/D卡的转换误差小于±0.25周期的测量,可以用统计交流过零点之间的时间间隔,并以计算机本身的时钟来度量,计算机时钟频率越高,测量精度也越高.积分计算误差与采样方法有关.采样方法有同期采样和非同期采样两种.同期采样是指采样间距正好是周期的整数位.由于电源频率是变化的.采样间距也将随着电源频率变化而变化.这种方法,积分计算误差只与积分计算方法以及被积函数有关,误差较小,但同期采样需要增加对电压和电流信号进行频率跟踪的锁相环电路等一l7一硬件.比较复杂.非同期采样用固定采样间距,采样点数为实测周期除以采样间距,然后四舍五入取整数值.这种方法t硬件少,但由于舍,凡处理后对积分结果带来一定误差在高压大容量电抗器中,整个微机损耗测量系统还应包括电压互感器和电流互感器.如前所述,由于大容量电抗器的功率因数极低,互感器相位差所产生的误差比上述微机部份所产生的误差要大,所以必须要进行相位校正,相位校正的办法可以通过软件修正来实施要在软件中进行误差修正,首先需对互感器单个进行误差校验互感器的误差不但与其精度等级有关,而且随二次所接的负载而变化,因此. 互感器必须与其负载固定配合起来.才能达到涅差修正的目的.接图7所示的互感器负载计算如下:囝74.1电压互感器的二次负载设A/D卡的输入电阻为R,则每相电阻(28)4.2电流互感器的二次负载电流互感器的二次负载电阻R一般阻值很小,因此需考虑接线电阻RL,则每相电阻RE=R【_+(29)一般A/D卡的输入电阻R》Ra,所以,RT≈RL+Ra这样,互感器单个进行误差校验时,可以分引用R和R]作负载来进行,求得电压互感器和电流互感器实际的角差.然后.在软件中进行误差修正.～l8一这种微机测量系统与电流比较仪相比.后者没有互感器所引起的误差.缺点是只能测量单相,对三相电抗器需要重复三次.比较麻烦.对中性点没有引出的接线方式,不能测量,对频率变化敏感.微机测量系统则单,三相都能测量,而且采样速度快,因此,对电压变化影响较小,测量结果可以用打印输出.缺点是互感器的误差修正比较麻烦,而且,负载必须固定搭配各种电量的微机测量系统,目前刚刚起步.从发展的观点看,有着广阔的应用前景.5.谐波下电抗器换耗测量方法的探讨有些电抗器使用时有谐波存在.如在交流系统上用以滤去谐波电流的调谐电抗器.用在直流系统中扼制谐波电流并在故降时降低电流的乎波电抗器等对于这些电扰器在谐波下的损耗测量,目前还不具备条件.因此.一般都在产品单项技术条件中规定:电抗器在相应谐波频率下的损耗症,允许用与实际工作电流的热效应相当曲工颓电流进行试验.电流的折算用经验计算浩bB10229—88电抗器国家标准中.对于调谐电抗器的损耗测量,作了如下权述:规定的各次较高的谐波频率成分引起的损耗可由在相应的频容C必须做成有级可调的.另外,在结构上可能也要作相应的政变,如电流比较仪铁心在谐波下损耗的增加,指零仪的适用范围等.加拿大GuILDLINE公司生产的9910A另一种专门用于谐波下工作的电桥,其频率是有级可调的的,但不能用在工频上.目前国内尚没有这类电桥.测量谐波下电抗器损耗.除了电桥以外.还必须解决谐波电源问题.前面已经说过.频率的变化对电桥的平衡影响很大,在谐波频率下的影响会更大,所以必须要具备频率可调的稳频电源.谐波下损耗测量的另一条路径就是采用微机测量系统.华南理工大学已经在这方面作了研究从原理上说.微机测量不变频率的限止,但随着频率的提高,测量精度要比工频时低一些. 6.结束语损耗对电抗器的温升,热稳定性以及结构的经济性有很大的影响,准确测量电抗器的损耗, 对于改进产品设计,提高产品性能,节约能源有很大的意义GB10229—88电抗器国家标准已经将损耗测量列为产品出厂试验项目.损耗测量中的一些问题还需要进一步解决,测量的精度有待于今后不断提高。
功率表的使用方法
电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。
它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。
可动部分主要有转轴和装在轴上的可动线圈2，指针3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。
电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。
可动线圈在表内串联一个电阻值很大的电阻R 后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。
固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带动指针转动。
在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。
图2-1 电动式功率表的结构RI**负载图2-2 功率表的两种接线方式RI**负载(a)(b)由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。
为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。
当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。
图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。
在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。
因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。
如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。
变压器空载试验
变压器空载试验变压器空载试验 1、变压器空载试验的电源容量的选择保证电源波形失真不超过5 试品的空载容量应在电源容量的50 以下采用调压器加压空载容量应小于调压器容量的50 采用发电机组试验时空载容量应小于发电机容量的25 。
2、空载试验是测量额定电压下的空载损耗和空载电流试验时高压侧开路低压侧加压试验电压是低压侧的额定电压试验电压低试验电流为额定电流百分之几或千分之几。
空载试验的试验电压是低压侧的额定电压变压器空载试验主要测量空载损耗。
空载损耗主要是铁损耗。
铁损耗的大小可以认为与负载的大小无关即空载时的损耗等于负载时的铁损耗但这是指额定电压时的情况。
如果电压偏离额定指由于变压器铁芯中的磁感应强度处在磁化曲线的饱和段空载损耗和空载电流都会急剧变化因此空载试验应在额定电压下进行。
注意在测量大型变压器的空载或负载损耗时因为功率因数很低可达到cosφ小于和等于0.1。
所以一定要求采用低功率因数的瓦特表。
3、通过空载试验可以发现变压器以下缺陷硅钢片间绝缘不良。
铁芯极间、片间局部短路烧损。
穿芯螺栓或绑扎钢带、压板、上轭铁等的绝缘部分损坏、形成短路。
磁路中硅钢片松动、错位、气隙太大。
铁芯多点接地。
线圈有匝间、层间短路或并联支路匝数不等、安匝不平衡等。
误用了高耗劣质硅钢片或设计计算有误. 变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。
一般说来空载试验可以在变压器的任何一侧进行。
通常将额定频率的正弦电压加在低压线圈上而高压侧开路。
为了测出空载电流和空载损耗随电压变化的曲线外施电压要能在一定范围内进行调节。
变压器空载时铁芯中主磁通的大小是由绕组端电压决定的当变压器施加额定电压时铁芯中的主磁通达到了变压器额定工作时的数值这时铁芯中的功率损耗也达到了变压器额定工作下的数值因此变压器空载时输入功率可以认为全部是变压器的铁损。
一般电力变压器在额定电压时空载损耗约为额定容量的0.11。
变压器的短路试验通常是将高压线圈接至电源而将低压线圈直接短接。
电机及拖动实验指导书
9．实验过程中必须监视相关的测量仪表，并注意听取电机旋转时的噪音变化，一旦发现有异常情况应迅速切断总电源，分析产生异常现象的原因。若实验人员无法自行解决就要报告指导老师，由老师来处理。
10．实验完成后应清理实验操作台，将所有工具放置整洁。
四、实验报告要求
列出用交流电压表法校核变压器联接组号的计算值与测量值的比较表。
实验
一、实验目的
学习异步电动机参数测定方法。
二、实验内容
1．做空载实验，测取空载特性I0、P0=f(U0)；
2．做短路实验，测量取短路特性IK、PK=f(UK)；
三、实验线路
图2-1异步电动机实验线路原理
四、实验说明
实验之前先仔细阅读附录中直流电源，转矩/转速测量表和三相多功能表（特别注意三相多功能表的3相3线制和3相4线制接法和设置的不同）的有关内容。
7．试验结束后，将所有电源全部切断，包括电源箱的电源开关。并将调压器处于初始状态。
8．当不幸发生人身事故时，必须立即断开全部电源，一方面用人工呼吸的方法进行急救，一方面派人请医生。人工呼吸要持续到受电者恢复知觉为止，不得中途停止。
附：符号说明
由于直流机在实验中既可以用做直流电动机，又可以用做直流发电机；同步机在实验中既可以用做电动机或同步电动机，又可以用做同步发电机，本实验指导书实验接线原理图中用M表示作为电动机使用；用G表示作为发电机使用。交流一般为三相，符号省略。
2．总电源输入应有隔离开关，为三相四线，有明显的相位标记，并配有安全地线。
3．注意：实验台内部有漏电保护开关。实验前，先合上漏电保护开关后，才能操作面板上的总电源开关和操作电源开关，然后进行实验。实验结束，应将所有电源开关断开。
绝缘及试验专题知识讲座
集中式
分布式
电容分压器
⑴集中式电容分压器，它旳高压臂采用一只气体绝缘高压原 则电容器，常用旳气体介质有N2、CO2、SF6及其混合体
⑵分布式电容分压器，其高压臂由多只电容器串联构成。
高电压技术
低压臂电容器C2旳电容量较大，而耐受旳电压不高，
一般采用高稳定性、低损耗、寄生电感小旳云母、空气
或聚苯乙烯电容器。
测量冲击高电压大多采用上面旳分布式电容分压器，
高压臂串联电容器组旳总电容量为C1。 1 u1
一般测冲击电压测量回路如图。 C1 R=Z Z
4
在电缆始端入口串接一种阻值等于Z旳
2
C2
3
v
电阻R.此时U3=U2/2，而示波器处旳电
l
u4
压U4=2U3=U2 N u1 u1 R1 R2
分压比仍为：
高电压技术
绝缘试验
一、 高电压测量装置
二、 绝缘电阻、吸收比和泄漏电流旳测量
三、 介质损耗角切旳测量
四、 工频高电压（交流耐压）试验
五、 直流耐压试验
高电压技术
一、 高电压测量装置
高电压技术
▪
国际国家原则规定高电压测量误差在
±3％以内。
▪ ㈠ 高压静电电压表 （ 结构原理P65 )
▪
在两个特定旳电极间加电压u，电
高电压技术
(二) 吸收比旳测量
1、吸收比k 令t=15s和t=60s瞬间旳两个电流值I15和I60所相应旳 绝缘电阻分别为R15和R60则比值即为吸收比。
K
R6"0 R1"5
吸收比恒不小于1，且K值越大表达吸收现象越明显、 绝缘旳性能越好；一旦绝缘严重受潮或有大旳缺陷时K1 值接近于1，吸收现象不明显。
定子铁芯磁化试验目的、标准及流程
N1
U1 4.44fBS
U1---励磁线圈电源电压，V f—试验电源频率，Hz
3）励磁电流I及功率Pr的计算
I D1-h H0
N1
H0-单位长度安匝数，磁密在1T时，取（2.15~2.3）×102安匝/m
励磁线圈功率Pr（kVA）=KsIU1 ×10-3
Ks一般取1.1，或根据实际需要确定
4）测量线圈W2的匝数N2的计算
4.试验接线
M1—励磁线圈 M2—测量线圈 TA—电流互感器 f1—频率表 V1、V2—电压表 A—电流表 W—低功率因数瓦 特表
铁芯内的损失用低功率因数瓦特表测量。瓦特表的线圈接至 电流互感器上，电压线圈接在测量线圈上
接入各种测量仪表
查看接线的正确性以及接线头是否牢靠 在铁芯上放置温度计
5.试验
铁芯轭部重量
G D1 h S
试验结果综合表 表3 表3
P1(W/Kg) Δtmax
Δtmin σt=Δtmax-Δtmin
Δtmax、 Δtmin从试验开始经加热后齿的最大最小温升 σt---从试验开始经加热后齿部最大最小温升之差
质量标准
试验计算的P1值不得大于材料标准的1.3倍（B=1T时） ； 试验经过90min后，铁芯最大温升Δtmax不得超过25℃；温升差σt不得超过15 ℃ (折算到1T时的值)。
定子铁芯各部尺寸示意图
S Lh
L K (L1 nb)
h
D1
2
D2
hc
L—定子铁芯有效长度，m h—铁芯轭部高度，m K—铁芯填充系数 L1—铁芯轴向总长度，m n—铁芯通风道数 b—通风道宽度，m D1—铁芯外径，m D2—铁芯内径，m hc---铁芯齿高，m
2）励磁线圈W1匝数N1的计算
低功率因数功率表的接线和使用方法
低功率因数功率表的接线和使用方法
(1)要正确接线。
低功率因数功率表的接线和使用方法与一般功率表相同，也遵守“发电机端”的接线规章，即功率表标有“*”号的电流端必需接至电源的一端，而另一端则接至负载端，电流线圈串联接入电路；功率表上标有“*”号的电压端子可接电流端的任一端，而另一端子则并联至负载的另一端，功率表的电压支路并联接入电路。
对具有补偿线圈的低功率因数功率表，必需采纳电压线圈后接的接线方式。
(2)要正确读数。
低功率因数功率表的分格常数C可按下式计算
式中，额定功率因数cosφN1(如0.1，0.2，…)。
被测功率P=C·α 应留意，使用低功率因数功率表时，被测电路的功率因数cosφ不得大于功率表额定功率因数cosφN。
否则会发生仪表电压、电流量程并未达到额定值，而指针却已超出满刻度的状况，从而造成仪表的损坏。
1。
变压器空载试验
变压器空载试验1、变压器空载试验的电源容量的选择：保证电源波形失真不超过5％，试品的空载容量应在电源容量的50％以下；采用调压器加压，空载容量应小于调压器容量的50％；采用发电机组试验时，空载容量应小于发电机容量的25％。
2、空载试验是测量额定电压下的空载损耗和空载电流，试验时高压侧开路，低压侧加压，试验电压是低压侧的额定电压，试验电压低，试验电流为额定电流百分之几或千分之几。
空载试验的试验电压是低压侧的额定电压，变压器空载试验主要测量空载损耗。
空载损耗主要是铁损耗。
铁损耗的大小可以认为与负载的大小无关，即空载时的损耗等于负载时的铁损耗，但这是指额定电压时的情况。
如果电压偏离额定指，由于变压器铁芯中的磁感应强度处在磁化曲线的饱和段，空载损耗和空载电流都会急剧变化，因此，空载试验应在额定电压下进行。
注意：在测量大型变压器的空载或负载损耗时，因为功率因数很低，可达到cosφ小于和等于0.1。
所以一定要求采用低功率因数的瓦特表。
3、通过空载试验可以发现变压器以下缺陷：硅钢片间绝缘不良。
铁芯极间、片间局部短路烧损。
穿芯螺栓或绑扎钢带、压板、上轭铁等的绝缘部分损坏、形成短路。
磁路中硅钢片松动、错位、气隙太大。
铁芯多点接地。
线圈有匝间、层间短路或并联支路匝数不等、安匝不平衡等。
误用了高耗劣质硅钢片或设计计算有误.变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。
一般说来，空载试验可以在变压器的任何一侧进行。
通常将额定频率的正弦电压加在低压线圈上而高压侧开路。
为了测出空载电流和空载损耗随电压变化的曲线，外施电压要能在一定范围内进行调节。
变压器空载时，铁芯中主磁通的大小是由绕组端电压决定的，当变压器施加额定电压时，铁芯中的主磁通达到了变压器额定工作时的数值，这时铁芯中的功率损耗也达到了变压器额定工作下的数值，因此变压器空载时输入功率可以认为全部是变压器的铁损。
一般电力变压器在额定电压时，空载损耗约为额定容量的0.1%~1%。
功率表内校操作规范
功率表内校操作规范1.0目的为确保检验、测量用的电参数（包括智能电量测量仪、数字功率计）能溯源至国家标准，保持其量值的准确可靠，规范内校操作，特制订本内校操作规范。
2.0范围本作业指导书规定了有关电参数的规范性引用文件、戊语和定义、校准条件、校准程序和校准记录，适用于本厂功率表的首次校准、后续校准和使用中校准。
3.0职责3.1内校人员正确使用计量标准并负责维护、保养，使其保持良好的技术状态；保证计量校准的原始数据和有关技术资料的完整。
3.2计量室根据校准计划安排，通知各部门送检。
3.3各部门负责人员将仪器送计量室校准。
4.1定义首次校准―-对从未校准过的功率表所进行的校准（通常是厂家出厂时的校准）。
后续校准一-首次校准后的校准。
使用中校准―-检验使用中的功率表是否符合计量检定规程的要求，是否处于良好的工作状态，使用是否正确、可靠。
绝对误差二被校指示值-标准值5.0内容5.1校准装置及要求5.1.1校准装置：YF58B高稳定工频功率电源和PF2010S多功能交流标准表。
5.1.2确定以上校准用装置有经过CNAS认可的计量机构进行校准合格，并在校准有效期内。
5.2校验环境：温度：（20±5）℃ 湿度（30〜80）%5.3校准项目5.3.1外观及通电检查5.3.2交流电压的校准内容与要求见表5.3.3交流电流的校准，内容与要求见表（二）5.3.4交流功率的校准，内容与要求见表（三）1.1.5功率因素的校准，内容与要求见表（四）表（四）1.1.6频率的校准，内容与要求见表（五）5.4校准方法5.4.1外观及通电检查5.4.1.1仪器外观无严重损伤，接线端钮、紧固螺钉、螺帽等无松动或脱落，按钮开关工作正常。
5.4.1.2仪器面板的标示：读数机构、生产厂家、仪表的铭牌、型号、出厂编号等应清晰可见。
5.4.1.3新购器具的计量认可，应有合格证、使用说明书以及仪器附件配套齐全。
5.4.1.4通电检查：打开仪器电源进行一般性的通电操作检查，如无异常进行下一项目检查工作。
三相异步电机试验方法
中华人民共和国国家标准三相异步电机试验方法Test procedure for three-phase induction motorsUDC 621 313.33:621 317GB1032-85代替GB1032-681 适用范围本标准适用于三相异步电动机。
型式试验及检查试验的项目,应按照GB 755-81《电机基本技术要求》及各类型电机标准的规定。
各类型三相异步电动机凡有本标准未规定的试验基础上或有特殊试验方法及要求时,应在该类型电机的专业标准中作补充规定。
2 试验要求及准备2.1 试验电源试验电源的电压波形正弦性畸变率应不超过5%;在进行温升试验时应不超过2.5%。
试验电源的三相电压对称系统应符合下述要求:电压的负序分量和零序分量均不超过正序分量的1%;在进行温升试验时,负序分量不超过正序分量的0.5%,零序分量的影响予以消除。
试验电源的频率与额定频率之差应在额定频率的±1%范围内。
对频率为400Hz以上的电动机,其试验电源的要求可在该类型电机的标准中规定。
2.2 电气测量2.2.1 测量仪器试验时,采用的电气测量仪表的准确度应不低于0.5级(兆欧表除外),三相瓦特表的准确度应不低于1.0级,互感器的准确度应不低于0.2级,电量变送器的准确度应不低于0.5%(检查试验时应不低于1%),数字式转速测量仪(包括十进频率仪)及转差率仪的准确度应不低于0.1%±1个字,转矩仪及测功机的准确度应不低于1%(实测效率时间应不低于0.5%),测力计的准确度应不低于1.0级,温度计的误差在±1℃以内。
选择仪表时,应使测量值位于20%～95%仪表量程范围内。
在用两瓦特表法测量三相功率时,应尽量使被测的电压及电流值分别不低于瓦特表的电压量程及电流量程的20%。
对60W及以下的电机,应选用仪表损耗不足以影响测量准确度的电流表和瓦特表。
2.2.2 测量要求进行电气测量时,应遵循下列要求:a.三相电流用三电流互感器(或二互感器)法、三电流表进行测量。
低功率因数功率表
低功率因数功率表一、低功率因数功率表定义低功率因数功率表又称低功率因数瓦特表，JJG780-1992交流数字功率表检定规程中，对低功率因数功率表的定义如下：数字功率表的功率因数范围应该优先在下列系列中选择：0～±1,0～1,0.5～1,0～0.2,0～0.1,0～0.05。
当被测功率的功率因数在上述范围内时，数字功率表的准确度应符合技术条件的全部要求。
在上述系列中，功率因数范围为0～±1,0～1的功率表称为全功率因数功率表。
功率因数范围为0～0.2,0～0.1,0～0.05的功率表为低功率因数功率表。
功率因数范围上限值的绝对值称为功率表的额定因数。
二、低功率因数功率表指标解读从JJG780-1992交流数字功率表检定规程对低功率因数功率表的定义的字面上看，低功率因数功率表与全功率因数功率表的主要区别在于两者的功率因数范围不同，低功率因数功率表的功率因数范围较全功率因数功率表的功率因数范围小。
这么看，全功率因数功率表是可以替代低功率因数功率表了？答案是否定的！JJG780-1992交流数字功率表检定规程规定，低功率因数功率表、功率因数范围为0.5～1的功率表及全功率因数功率表的误差均以满量限额定功率的引用误差表示。
γ=（Px-Ps）/UnIncosφnγ为引用修正值，是功率表准确度等级的判断依据。
Px为被检功率表示值；Ps为被检功率表示值为Px时标准功率源或标准功率表的示值；Un为被检功率表的额定电压；In为被检功率表的额定电流；cosφn为检功率表的额定因数；显然，低功率因数功率表的额定因数比全功率因数功率表的额定因数小。
额定因数为0.05的低功率因数表与全功率因数表相比，假设功率表的额定电压和额定电流相同，功率表的准确度等级相同，前者的引用修正值计算公式的分母是后者的1/20，前者的Px-Ps的允许范围是后者的1/20，即：在0.05低功率因数下，前者的允许误差是后者的1/20，低功率因数功率表的实际测量精度远远高于全功率因数表。
异步电机铁损测量试验方法
异步电机铁损测量试验方法张玉龙【摘要】通过某电厂2007年2#机组B修实例,介绍了异步电动机铁损试验方法.通过电机定子铁心损耗及温升试验,检查定子铁心的铁损值和铁齿各部分的温升状况,这是判断铁心片间的绝缘状况的重要方法,并分析了发电机定子铁心局部的过热问题.【期刊名称】《防爆电机》【年(卷),期】2017(052)003【总页数】3页(P45-46,50)【关键词】异步电机;铁心片间绝缘;铁心损耗;磁密;温升【作者】张玉龙【作者单位】海军驻哈地配军代表室,黑龙江哈尔滨150040【正文语种】中文【中图分类】TM306通常异步电动机的铁损是通过空载试验测定的。
对异步电动机来说，测量铁损的主要目的是为了计算电机的效率，但往往忽视了铁损对电动机温升的影响。
例如一些非标设计的长铁心的异步电动机，铁心加长后可以有效地降低电机的温升，但在电机实际运行时，往往会出现电机局部温升过高，甚至产生绕组过热烧毁现象。
产生这一故障是因为组成铁心的硅钢片片间绝缘损坏，使得铁心局部存在环流，产生较大的涡流损耗，导致定子铁心局部会产生过热温升，进而使铁心槽中的绕组局部过热而损坏。
因此，在发现异步电动机定子表面局部温度异常时，即可初步断定为定子铁心存在局部缺陷。
为了准确判定定子铁心局部是否存在片间绝缘缺陷，可以通过电机定子铁心损耗及温升试验(铁损试验)，检查定子铁心的铁损值和轭、齿各部分的温升状况，以判断铁心片间绝缘的状况。
本文就铁损试验的过程作如下介绍。
当铁心中某处的片间绝缘存在缺陷，则此处必将存在涡流，并导致该处的局部温升增大。
因此判断定子铁心是否存在片间绝缘缺陷，一般采取定子铁心损耗(简称铁损)及温升试验方法来进行检测。
根据电磁感应定律，采用感应法测量定子铁心的磁密，见图1。
如图1所示，在定子铁心上缠绕励磁绕组(一次绕组)和测量绕组(二次绕组)。
在一次绕组上施加一次交变电压，一次绕组中就产生交变电流，它在铁心中产生交变的磁通量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低功率因数瓦特表操作规程
为正确、安全、规范的使用D52-W型低功率因数瓦特表，制定本操作规程。
一【操作程序】
1、使用仪表应水平放置，通过仪表后支脚上的调正盘和水平仪调正水平；
2、将灯源变压器次级接线插入仪表前侧“6V”插孔，初级接线插入220V交流电网。
转动置于铭牌左部的光源调整装置，使光指示清晰；
3、利用仪表后侧调另器调整光标指示器于标度尺另位上；
4、根据被测量值，选取适当量限，用完将量限转换开关置于高量限；
5、测量时如遇仪表光标指示器反方向偏转时，应改变开关极性；
6、仪表在电路中测量时“*”号端钮接电源端，在试验室分两路供电使用时“*”号端钮接低压端或两“*”号端钮连通。
7、仪表指示值可按下计算P=C.a；
二、【注意事项】
1、防火，远离远离易燃物品；
2、使用仪器时应该轻拿轻放，防止损坏；
3、为确保测量准确性，接线要牢固；
4、测试结束必须拔出电源插头，整理仪器并放回原位。
设施验收单。
