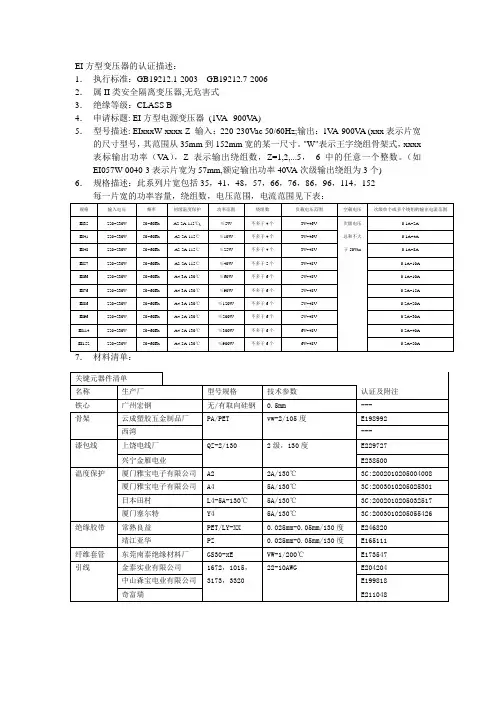

EI方型变压器的认证描述:
1.执行标准:GB19212.1-2003 GB19212.7-2006
2.属II类安全隔离变压器,无危害式
3.绝缘等级:CLASS B
4.申请标题:EI方型电源变压器(1VA--900VA)
5.型号描述:EIxxxW-xxxx-Z输入:220-230Vac 50/60Hz;输出:1VA-900VA (xxx表示片宽的尺寸型号,其范围从35mm到152mm宽的某一尺寸。"W"表示王字绕组骨架式,xxxx表标输出功率(VA),Z表示输出绕组数,Z=1,2,...5,6中的任意一个整数。(如EI057W-0040-3表示片宽为57mm,额定输出功率40VA次级输出绕组为3个)
A4-3A-130℃
≤120W
不多于6个
5V~48V
0.2A~20A
EI96
220~230V
50~60Hz
A4-5A-130℃
≤200W
不多于6个
5V~48V
0.2A~30A
EI114
220~230V
50~60Hz
A4-5A-130℃
≤300W
不多于6个
6V~48V
0.2A~40A
EI152
220~230V
EI铁心小型电源变压器设计
![EI铁心小型电源变压器设计](https://img.taocdn.com/s3/m/8730182b11661ed9ad51f01dc281e53a5802516a.png)
EI铁心小型电源变压器设计本文介绍一种1KVA以下小型电源变压器简易设计方法,设计计算步骤如下:1.变压器功率的计算首先求出次级总功率P2:p2=VⅡ.IⅡ+VⅢ.IⅢ+...Vл.Iл式中:VⅡ,VⅢ,...+,Vл——分别为各次级绕组电压值;IⅡ,IⅢ,...,Iл——分别为各次级绕组电流值。
对于整流变压器,则应将直流参数换算成交流参数,它们的换算关系见表。
整流变压器直流参数与交流参数换算表计算出P2后便可计算变压器初级总功率P1,即P1=P2/η式中:η——变压器效率,一般可取90%,也可以根据变压器功率从表中查取。
2.计算铁心截面积铁心截面积Sc的计算式为式中:K—与硅钢片质量有关的系数,一般热轧硅钢片的K值为1.12,冷轧硅钢片的K值为1。
3.确定变压器铁心结构尺寸由铁心截面积确定变压器硅钢片的舌宽a及叠厚b,一般取b=1.5α。
则Sc=1.5α2根据计算结果从E型变压器绕制参数表中查找接近α的标准舌宽值和标准叠厚值。
E型变压器绕制参数表4.计算每伏的匝数要计算变压器初、次级绕组的匝数,应首先求出每伏匝数的数值。
对于50Hz的电源变压器来说,其计算式如下:No=450000÷(B×Sc)式中:No—每伏匝数;B—硅钢片的磁感应强度,一般取1000No也可以从表中查出。
5.确定各绕组匝数初级绕组:N1=No×V1次级绕组:N2=(1.05~1.1)×No×V2N3=(1.05~1.1)×No×V3……式中,1.05~1.1的系数是考虑次级绕组受绕组负载压降和变压器损耗而加入的,它可以使次级绕组得到补偿。
6.绕组导线直径的计算计算公式为式中:d—绕组导线直径(mm);I—绕组电流(A);j—电流密度,单位为A/mm2。
一般100VA以下功率连续工作的变压器取2.5,100VA以上功率的变压器可取为2,一般取2~3。
由计算结果查常用漆包圆铜线的规格及性能参数,得出漆包圆铜线标称直径及漆包线最大直径。
EI铁芯电源变压器计算步骤
![EI铁芯电源变压器计算步骤](https://img.taocdn.com/s3/m/30a8f16f77232f60ddcca1fa.png)
EI铁芯电源变压器计算步骤已知变压器有以下主要参数:初级电压U1=220V, 频率 f=50Hz次级电压U2=20V, 电流I2=1A其他一些要求如安规、温升、电压调整率、环境、(防潮、防震、防灰尘等)、工作状态、寿命等。
EI型变压器设计软件计算步骤如下:1.计算变压器功率容量:2.选择铁芯型号:3.计算铁芯磁路等效长度:4.计算铁芯有效截面积:5.计算变压器等效散热面积:6.计算铁芯重量:7.计算胶芯容纳导线面积:8.初定电压调整率:9.选择负载磁通密度:10.计算匝数:11.计算空载电流:12.计算次级折算至初级电流:13.计算铁芯铁损:14.计算铁损电流:15.计算初级电流:以下为结构计算:16.计算各绕组最大导线直径:17.校核能否绕下:18.计算各绕组平均长度:19.计算各绕组导线电阻:20.计算各绕组导线质量:21.计算各绕组铜损:22.计算各绕组次级空载电压:23.核算各绕组次级负载电压:24.核算初级电流:25.核算电压调整率:重复8~25项计算三次:26.修正次级匝数:重复8~25项计算三次:27核算变压器温升:EI型变压器设计软件计算步骤如下:1. 计算变压器功率容量:以下为结构计算:2. 选择铁芯型号: 16.计算各绕组最大导线直径:3. 计算铁芯磁路等效长度: 17.校核能否绕下:4. 计算铁芯有效截面积: 18.计算各绕组平均长度:5. 计算变压器等效散热面积: 19.计算各绕组导线电阻:6. 计算铁芯重量: 20.计算各绕组导线质量:7. 计算胶芯容纳导线面积: 21.计算各绕组铜损:8. 初定电压调整率: 22.计算各绕组次级空载电压:9. 选择负载磁通密度: 23.核算各绕组次级负载电压:10.计算匝数: 24.核算初级电流:11.计算空载电流: 25.核算电压调整率:12.计算次级折算至初级电流:重复8~24项计算三次:13.计算铁芯铁损: 26.修正次级匝数:14.计算铁损电流:重复8~24项计算三次:15.计算初级电流: 27.核算变压器温升:1.计算变压器功率容量 纯电阻性负载绕组伏安值:VA纯阻=ΣU i I i半波整流绕组伏安值:VA半波=Σ1/2U j I j+U j√I2j- I2=全波整流绕组伏安值:VA全波=Σ1.71U k I k桥式整流绕组伏安值VA桥式=ΣU m I m倍压整流绕组伏安值:VA倍压=ΣU d I d变压器功率容量计算:VA换算= VA纯阻+VA半波+VA全波+VA桥式+VA倍压2.选择铁芯型号: 铁芯型号 a C L h HEI-28 8 6 28 17 25EI-35 9.6 7.7 35 19.5 29.5EI-41 13 8 41 21 33EI-48 16 8 48 24 40EI-54 18 9 54 27 45EI-57 19 9.5 57 28.5 47.5EI-60 20 10 60 30 50EI-66 22 11 66 33 55EI-76 .2 25.4 12.7 76.2 38.1 63.5EI-85.8 28.6 14.3 85.8 42.9 71.5EI-96 32 16 96 48 80EI-105 35 17.5 105 52.5 87.5EI-114 38 19 114 57 95EI-133.2 44.4 22.2 133.2 66.6 111当EI-48以上时:L≥48 C=0.5a h=1.5a H=2.5a L=3aLHahc3.计算铁芯磁路等效长度l fe: EI-48以上(含EI-48) l fe=2h+2c+0.5πa=(4+0.5π)a=5.57a (cm)例:EI-57 l fe=5.57a=5.57×19=10.58 cmEI-48以下:l fe=2h+((a/(L-a-2c))((2c+π(0.25a+(L-a-2c) /4))) (cm)e=0.5(L-a-2c)例:EI-35:l fe=2×1.95+((0.96/(3.5-0.96-2×0.77))(2×0.77)+ π( 0.25 ×0.96+ 3.5-0.96-2×0.77)/4))=((3.9+(0.96/1((1.54)+ π(0.24+0.25)) =3.9+0.96(1.54+1.539)=6.86 (cm)铁芯磁路平均长度lfe(cm)型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60L fe 5.86 6.86 8.15 8.91 10.03 10.58 11.14型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133L fe 12.25 14.15 15.93 17.82 19.49 21.17 24.734..计算铁芯有效截面积A fe:A fe=a×B11×K fe (cm2)K fe —铁心片占空系数. a---铁芯舌宽(cm)B11—铁芯叠厚(cm)例:铁芯EI 57×25 0.5mm 铁芯片A fe =a×B11×K fe =1.9×2.5×0.96=4.56 (cm2)铁芯片厚度0.35mm0.5m m占空系数0.950.965.计算变压器等效散热面积F: 铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch))cm2线圈散热面积F CU=0.02 ((a+πc)h+2ca+2πc2) cm2式中:B11—铁芯叠厚(mm)例:EI-57×25 铁芯铁芯散热面积F fe= 0.01( 2B11(H+L) +2(H×L-(a+2ch)) cm2=0.01(2×25(47.5+57)+2(57×47.5-(19+2×9.5×28.5)=84.74 cm2线圈散热面积F CU=0.02((a+πc)h+2ca+πc2) cm2=0.02×((19+π×9.5)×28.5+2×19×9.5+π×9.5×9.5))=40.73 cm26.计算铁芯质量: 铁芯质量G fe= K fe×V fe×Υ=0.001 K fe×(H×L-2×c×h)×B11 ×Υ gΥ---铁芯材料密度 g/cm3EI-48以上:铁芯体积:V fe=0.001×6×a2×B11 cm3铁芯质量G fe= 0.001×K fe×V fe×Υ=0.001× K fe×6×a2×B11×Υ g例:牌号 H50 - 0.5mm EI-57×25 铁芯铁芯体积V fe=0.001(HL-2ch) B11=0.001(57×47.5-2×9.5×28.5) ×25=54.15 cm3铁芯质量G fe= K fe×V fe×Υ=0.96×54.15×7.85=408g或铁芯质量G fe=0.001×0.96×6×192×25×7.85=408g7.计算胶芯容纳导线面积Aw:A W=C×D (mm2)型号EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 5.97.47.7910.21111.7D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW24.1940.744.6651.363.2475.985.41型号EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133 C1315.417.520D8.38.911.312.45A W108137198249抽屉式胶芯:单位:mm(两空间相同)型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 8.2 8.8 10 11.2 12.5 12.7 D6.2 6.3 6.3 6.27.458.36AW 51.25 55.44 63 68.2 93.1 106型号 EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C 14.5 16.6 18.8 22 25.2D 9.35 10.5 12 13.8 15.2AW 136 174 226 305 383(两空间不同)型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C1 6.5 7.5 8.5 9.2 11.2 11.8 12.4C2 7.5 8.8 9.5 11 12 13.3 13.5D 4.1 5.5 5.8 5.8 6.2 6.9 7.3AW1 29.6 45 52.7 59.8 69.44 93.22 101AW2 34.1 52.8 58.9 71.5 74.4 105.1 110型号 EI-66 EI-76 EI-86 EI-96 EI-105 EI-114 EI-133C1 13.4 14.9C2 15.4 17.5D 9.3 10.5AW1 125 156AW2 143 185型号 EI-28 EI-35 EI-41 EI-48 EI-54 EI-57 EI-60C 14.9 17.4 19 21.6 23.5 25.6 27D 4.6 6.3 6.25 6.5 6.2 7.85 8.35AW 68.54 92.61 119 140 146 201 225 型号 EI-66 EI-76.2 EI-85.8 EI-96 EI-105 EI-114 EI-133.2C 30 34.6 40 45 49 52.8D 9.15 10.7 12 12.5 15.6 15.9AW 275 370 480 563 762 8408.初定电压调整率△U%:电压调整率△U%在10%-30%之间,可初定为15%,通过计算后修正。
