期末复习专项提升—光学作图——划重点初二期中期末之复习考向01 光的反射折射【针对练习1】竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示）请你利用平面镜成像的特点画出小女孩右眼看到硬币的像的光路图。
【答案】【详解】硬币反射的光线经平面镜反射后，进入了人眼。
先作出点A关于平面镜的对称点A′，然后连接A′和小女孩的眼睛，与平面镜交点为O点。
连接AO即为入射光线，并标出光的传播方向，如下图所示【针对练习2】如图所示，是小明同学站在窗户前向外看的场景，人眼在S点的位置，请通过光路作图，画出人眼看到窗户外面的范围。
【答案】【详解】看到的范围大小，可以由光在同种均匀介质中延直线传播确定范围，如图所示【针对练习3】“井底之蛙”常用来形容“目光短浅”。
如图所示，画出青蛙A看到井外视野的大致范围（范围用斜线表面）。
【答案】【详解】因为光在同种均匀介质中是沿直线传播的，青蛙看到井外的视野范围如图所示【针对练习4】如图是司机在倒车时通过后视镜看到左后方的障碍物A，P点是司机的眼睛。
请你画出司机看到A点的光路图。
【答案】【详解】根据平面镜成像特点，物体和像关于平面镜对称，先延长平面镜，然后做A点关于平面镜的对称点A′，然后连接A′P，与平面镜的延长线交于一点O，O即为入射点，连接AO即为入射光线，再连接OP即为反射光线，如图所示：【针对练习5】如图所示，在路灯的照射下，地面上出现了竹竿的影子为BD，A点表示路灯的位置，请根据光的直线传播知识画出竖立在地面上的竹竿B C。
（保留作图痕迹）【答案】【详解】由于光是沿直线传播的，当光照射到竹竿BC上时，光线被遮挡，在竹竿的右边光照射不到的地方形成影子BD；如图所示，连接AD，从B点垂直地面向上画直线交AD于C，可得竹竿BC，如图所示：【针对练习6】根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。
【答案】【详解】先将两条反射光线反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：【针对练习7】如图所示，太阳下站着小芳、小刚两人，请根据小芳的影长（粗实线为影子），用粗实线画出小刚落在地面上的影子。
人教版八年级上物理第四章光现象光的反射与光的折射作图【有答案】
光的反射与光的折射作图一、作图题1．一束与竖直放置的平面镜成40°角的光线斜射到镜面上，请完成光的反射光路图并注明反射角的度数。
2．完成作图。
(1)一条光线射到平面镜上，入射光线与镜面的夹角是40°，如图(1)所示，请画出反射光线，并标出反射角的大小；（____）(2)在图(2)中，作出物体AB在平面镜MN中所成的虚像。
（____）3．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像AˊBˊ。
4．如图，S为平面镜MN前的一点光源，P为镜前的点，试画出S点发出经平面镜反射后经过P点的光线的光路图。
5．在图中画出折射光线的大致方向；经光滑墙壁反射后的反射光线。
6．图中，OA′是入射光线AO的折射光线，画出入射光线BO的折射光线OB′的大致位置。
7．“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的，用图甲是青蛙在枯井中“观天”的范围，请在图乙中画出青蛙在有水的井中“观天”大致的光路图__，通过比较判断：青蛙在枯井中“观天”的范围__（“大于”“小于”“等于”）在有水的井中“观天”的范围。
8．如图所示，一束光从空气斜射入玻璃砖，请画出这束光在玻璃砖中的传播路径，以及光从玻璃砖的另一侧射出时的大致方向。
9．按要求作图（请保留作图痕迹）。
(1)如图所示，在路灯下站着小明和小红两人，请根据他们的影长（粗黑线表示）大致标出图中路灯灯泡S的位置并画出光路图______；(2)请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图______。
10．按要求作图图中，画出在墙壁MN右侧通过中间的窗户看到物体AB全部的空间范围。
11．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
12．如图所示，一束激光斜射向半圆形玻璃砖圆心O，在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
13．按要求完成光路图。
(1)如图甲所示，A．B是镜前- -点光源s发出的光线经平面镜M反射后的两条反射光线，请在图中根据平面镜成像规律找出点光源S和像点S'的位置，并完成光路图（保留作图痕迹）。
（完整版）初中物理八年光的反射折射作图题
（完整版）初中物理⼋年光的反射折射作图题光的反射规律作图1、根据光的反射定律，在图1--（1—6）画出法线和反射光线。
2、如图2，⼀束光斜射向⽔⾯，请作出反射光线，并标出⼊射光线和反射光线的夹⾓。
3、画出图3 -（1—2）的⼊射或反射光路并标出图中的反射⾓的⼤⼩4、光纤通信是现代通信的⼀种重要⽅式．光纤的内壁具有使光发⽣反射的特性，使从⼀端射⼊的光能传播到光纤的另⼀端．请在图4中作出光路图，表⽰光纤传输光信号的原理．⼆、利⽤平⾯镜原理作图（已知物体AB 或物体在平⾯镜中的像A'B'作像或找物） 1、根据平⾯镜成像特点，在下图中画出物体AB 在平⾯镜MN 中的像A'B'。
2、如图2，物体AB 放在平⾯镜MN 前 ,画出能看到AB 像的范围⼀、综合运⽤光的反射规律和平⾯镜原理作图1、如图,有⼀光源S 放在平⾯镜前,经平⾯镜得到两条反射光线,请⽤作图法找出光源S 和像S ′的位置，并完成光路。
图 4图1-2图3-1图1-3图3-2图1-1图1-1图 2图2A2.已知下图中⼊射光线和反射光线的⽅向,画出平⾯镜的位置3、如下图3、A 1是发光点A 在平⾯镜MN 中所成的像，试作出该发光点发出的⼀条光线经平⾯镜反射后通过B 点的光路图。
（标出发光点A 和⼊射点O 的位置）。
4、如下图4，光源位于A 点。
问该光源发出的哪⼀条光线经平⾯镜MN 反射后通过C 点？作出光路图。
5、如下图5、S 为平⾯镜MN 前的⼀个点光源,请画出通过A 点的反射光线6、如下图6，MN 是平⾯镜，S 是⼀个点光源，P 是空间中的⼀点，请在图中画出由点光源 S 发出的能过P 点的所有光线，并且写出作图依据7、如下图7所⽰，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射⼊电视机的接收窗⼝B ，试画出其光路图。
8、如下图8， AB 、CD 是发光点 S 发出经平⾯镜反射的两条光线.在图中画出发光点 S 和它在平⾯镜中的像点（或发光点S 射向平⾯镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平⾯镜的位置.）9、如下图10,S 是⼀发光点,S ′是它在平⾯镜中的像,SA 是S 发出的⼀条光线,请画出平⾯镜,并作出SA 经平⾯镜的反射光线.10、如图11,平⾯镜前有A 、B 两个发光点.试⽤作图法确定⼈眼沿什么⽅向观察时,可以看到A 、B 的像在同⼀直线上.11、如图13，⼀束太阳光与⽔平地⾯成30°夹⾓,现欲使这束太阳光竖直的射向井底,请在图中准确画出这平⾯镜的位置.(要求标明法线以及平⾯镜与⽔平地⾯的夹⾓)光的图 3图2-1 图7 图8图9图2-2 图2-3光的折射练习1、如图5 所⽰⼀束光从半球⾯上的A 点沿半径⽅向射⼊半球形玻璃砖，已知半球形玻璃砖的球⼼为O，且光线到达半球形玻璃砖下表⾯处时可以发⽣折射和反射。
专题6光的直线传播、反射和折射作图 2024—2025学年人教版物理八年级上册(含解析)
专题6光的直线传播、反射和折射作图母题学大招1 光的直线传播作图1[2023 河南新乡期末]如图所示，AB 是箭头状光源，不透明的墙壁 C 处有一小孔。
请画出光源AB在光屏M N上所成的像A'B'。
子题练变式光源位置的确定2[2024河北唐山期中，中]如图所示，路灯下站着甲、乙两人，地上留下了他们的影子(水平实线)，通过作图确定路灯S的位置。
母题学大招2 光的反射作图3[2024河北廊坊期末]如图，一束光线射向平面镜，与镜面成35°角，请完成反射光路图，并标出反射角大小。
c子题练变式已知反射光线画入射光线4[2023 河南开封质检]如图所示，根据给出的反射光线 OB 画出入射光线 AO，并标出入射角的大小。
子题练变式画多次反射光线5[2023山东枣庄中考]自行车尾灯可有效避免发生夜间交通事故，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S₁，请在图中画出经过S₁、S₂两个平面镜反射后的光路图。
子题练变式已知反射光线和入射光线，确定反射面2024辽宁丹东质检，中]依据图中给出的反射光线和入射光线，确定平面镜的位置。
母题学大招3 平面镜成像作图7[2024陕西西安期末，中]如图所示，请在图中作出物体ABC 在平面镜中所成的像 A'B'C'。
(保留作图痕迹)子题练变式已知像的位置，确定物体的位置[中]如图所示，A'B'是物体AB 在平面镜中的像，请你在平面镜前作出物体AB。
专题6 光的直线传播、反射和折射作图刷难关大招解读|光的直线传播作图①光在同种均匀介质中沿直线传播。
②从光源出发，用一条带箭头的直线表示光传播的径迹和方向。
1.如图所示2.如图所示大招解读|光的反射作图①光的反射定律：三线共面(入射光线、反射光线、法线在同一平面内)，两线分居(入射光线、反射光线分居法线两侧)，两角相等(反射角等于入射角)。
八上物理专题04 光现象作图(解析版)

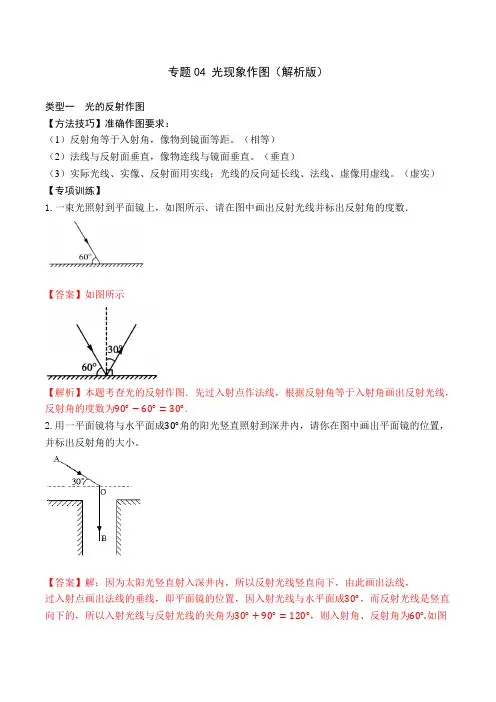

专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
人教版八年级物理上册第四章光现象——光的反射和折射作图题汇编(含答案)
人教版八年级物理第四章光的反射和折射作图题汇编1．如图所示，在房间的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图为上午8：00太阳光经过平面镜反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。
3．根据平面镜成像特点作图，在图中作出字母“F”在平面镜中所成的像。
4、如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并作出经过P点的反射光线及相应的入射光线。
(保留作图痕迹)5、如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图。
6、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示。
请你在图中把光路补充完整并过A点画出放置的平面镜。
7、如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。
请把光路图画出来。
8．如图所示，O′是O在平面镜中成的像。
在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像。
9．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像。
要求视力表在平面镜中的像与被测者相距4.6 m，试在图中准确画出：(1)平面镜的位置。
(2)被测者眼睛通过平面镜看到自己右脚上的P点的光路图。
10．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
11、如图所示，图中有两架飞机，其中一架是实际飞机所在位置，另一架是从潜水艇上观察到该飞机的像，请用作图法指出A、B两架飞机中，哪架飞机是实际飞机，哪一架飞机是它的像。
12、如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
专项1 作图题期末提分专项 2024-2025学年人教版八年级物理上册(无答案)
专项1 作图题期末提分专项过专项类型1光的反射作图1 有时，黑板反射的光会“晃”着一些同学的眼睛.如图所示，A点表示被“晃”同学的眼睛，OA是发生这种现象时的一条反射光线.请在图中作出OA 的入射光线.2如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置.类型2 平面镜成像作图3 在图中根据平面镜成像特点作出物体AB 在平面镜中所成的像A'B'.4 如图是某戏曲演员在平面镜前化妆的情景.请在图中画出演员头饰中弧线AB 段在平面镜中的像，并画出演员通过平面镜看见头饰上A 点的光路图.类型3光的折射作图5 请在图中画出折射光线.6小聪在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”.设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A'的位置”，如图所示.请画出造成这种现象的光路图.(只需用一条光线的光路示意即可，并保留作图痕迹)类型4透镜作图7 请在图中画出两入射光线通过凸透镜后的光线.8小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两束入射光经他的晶状体折射后对应的光线.9如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的折射光线.类型5光学综合作图10 如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向.11 如图所示，在清水池底水平放置一平面镜，一束光射向水面上的A点，经水面折射和平面镜一次反射后射向水面上的B 点，请作出该过程的光路图.12 如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同?根据“平面镜成像”“视觉的形成”等有关知识，我们可以用作图的方法来解释上述现象.图乙为杯子的像CD 在视网膜上成像的示意图，请你在图丙中画出杯子AB在视网膜上成的像A'B'.(要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B')类型6坐标轴作图13 如图甲所示为汽车沿直线运动时路程—时间图像.图中s轴表示汽车离开出发点的路程.请根据此图分析汽车的运动情况，并在图乙中画出汽车在这段时间内运动的速度—时间图像.。
(完整版)光的反射折射光路图作图练习
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。
6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图AAO3009、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。
请你在图中大致作出入射光线和折射光线。
10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。
关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
图9 S 水图1414、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。
16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。
光的反射作图专题2021—2022学年人教版八年级物理上册
4.2光的反射作图专题2021—2022学年人教版八年级物理上册1.如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。
2.图中MN为平面镜，OB为入射光线AO的反射光线。
请在图中画出光线AO并标出入射角的度数。
3.如图所示，一束太阳光与水平面成30°角射来，小明想利用一块平面镜使此时的太阳光竖直射入井中．请通过作图画出平面镜的位置．（要求保留必要的辅助线）4.如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
5.如图所示，画出入射光经互相垂直的两个平面镜反射的光路。
（请保留作图痕迹）6.如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）7.如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数8.如图是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜。
9.如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。
10.请在图中画出光线经平面镜反射的光路，并标出反射角的度数．11.如图所示，AO是点光源S发出的一条入射光线，请作出它的反射光线；BC是S发出的另一条入射光线的反射光线，请找出S点的位置。
12.如图所示，平面镜与水平面的夹角为300，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数。
13.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛．请画出光的传播路径．14.如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处请画出平面镜的位置和光路图。
15.如图所示，一束太阳光经平面镜上的O点反射后到达B点，画出入射光和反射光。
人教版八年级物理第四章第四节《光的折射》作图专题练习题(Word版附答案)
《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。
请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。
请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。
精品文档初中物理题库(光的反射)--作图题附参考答案
初中物理题库（光的反射）--作图题1. 一束光线沿着与水平面成20°角的方向射到平面镜上，如图经反射竖直向上传播，试在图中确定平面镜的位置（画出平面镜，标明镜面与水平面的角度并标明反射角的大小）2. 请在下图中画出反射光线，并标出反射角的度数．3. 在图中点S1是发光点S在平面镜里的像，根据平面镜成像规律在图中画出平面镜．4. 在图中画出入射光线经平面镜两次反射的光路图：5. 在图中，利用光的反射定律做出发光点S在平面镜中成像光路图．6. 已知光源S发出的某一条光线经平面镜反射后经过A点，S'是S在平面镜中成的像，试在图中画出平面镜的位置，作出这条光线的光路．7. 根据平面镜成像的规律，在图中做出物体AB在平面镜中成的像A'B'．8. 在图中，根据入射光线和反射光线画出平面镜的位置．9. 画出下图中两条光线的反射光线10. 如图所示, A1是发光点A在平面镜MN中所成的像, 试作出该发光点发出一条光线经平面镜反射后通过B点的光路图．（标出发光点A和入射点O的位置）11. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中成的像．12. 完成下列光路图，S'为平面镜MN中的像．13. 如图所示的平面镜前有一物体AB，画出AB在平面镜内所成的像．14. 如图所示，S为发光点，试画出经平面镜MN反射后通过A点的反射光线和相应的入射光线．15. 图中平面镜MN前有一个发光点S，在图中画出发光点S的成像光路图．16. 根据光的反射定律，在图中做出发光点S在平面镜中成像的光路图．17. 如图所示，O1B1和O2B2是从一点光源发出的两条光线经平面镜反射后的反射光线，试用作图法画出像S'和点光源S的位置．注意：①光线的反向延长线用虚线②每条光线要有箭头，表示光的行进方向18. 在图中根据平面镜的成像的特点，画出物体AB在平面镜里所成的像．19. 如图所示，ab和cd是两条从同一发光点S发出的光线，用作图法确定发光点S的位置．20. 在图中，画出发光点S在平面镜MN中成像的光路图．21. 一束光线射到平面镜的O点，反射光的方向如图所示．请作出入射光线，并标出入射角的位置及大小．22. 画出黑匣子中的光学仪器．23. 请在图中画出反射光线，并标出反射角的度数．24. 完成图中潜望镜的光路图25. 在图中，A是点光源，请在图中作出经平面镜反射后，过B点的光线．26. 阳光以如图所示的角度斜射到井口，若想让阳光垂直水平面照到井底，请在图中按反射定律画出平面镜的放置方法并标出平面镜与水平面的夹角多大．27. 如图所示，平面镜前有一发光点S，试画出S点的成像光路图．28. 在图中画出入射光线AO经平面镜反射后的反射光线，并在图中标出入射角及其度数．29. 试在下图中画出光线经平面镜两次反射的光路图．30. 已知入射光线和反射光线，请在图中画平面镜的位置．31. 画出图中的发光点在平面镜中成像光路图32. 在图中表示出了发光点S发出的光被平面镜MN反射后的两条光线的方向，试用作光路图的方法，确定发光点S的位置和它的像点S'的位置．33. 如右图所示，已知入射光线和反射光线的一部分，试根据光的反射规律画出平面镜的位置．34. 已知物体AB及像所在的位置，如图所示，请在图中画出平面镜．35. 在图中，根据入射光线或反射光线，画出相应的反射光线或入射光线．36. 入射光线为AO，经平面镜反射后的反射光线为OB如图所示，请在图中正确位置上画出平面镜．37. 如图所示，S'是发光点S在平面镜MN中所成的像．试作出该发光点S发出的一条光线经平面镜反射后通过A点的光路图．38. 如图，AO是由空气向水面斜射的一条光线，大致画出折射光线，并用箭头标明它的传播方向．39. 如图，S'为发光点S平面镜中的像点，在图中画出平面镜．40. 完成下图中的反射光路．41. 如右图所示，A为平面镜MM'前的一发光点．(1)画出A点在平面镜MM'中所成的像(2)在图中画出能观察到像的范围42. 在图的虚线框内填入适当的光具，并完成光路．43. 两块平面镜相互垂直放置，如图所示，一条光线入射到其中一块镜子上，试画出该光线经两块平面镜反射的情况．44. 如图，已知入射光线和反射光线的方向，根据反射定律在图中画出反射面位置．45. 如图所示，发光点S发出的两条光线射到平面镜MN上，试画出反射光线，并画出像点S'．46. 如图所示，M为平面镜，S为发光点，在图中画出S发出经平面镜M反射并通过A点的光线．47. 画出图中入射光线AO射到平面镜MN上的反射光线．初中物理题库（光的反射）--作图题答案1.2.3.4.5.6.7.8.9.10.11.12. 图略13.14.15.16.17.18.19.20. 如图所示：21.22. 平面镜23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.。
人教版八年级物理光的反射作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
第1题第2题第3题2、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
3、右图中AO是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度数．4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。
第4题第5题5、如图所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
6、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
第6题第7题第8题7、图中0B是一条反射光线，ON为法线。
请在图中画出相应的入射光线。
8、如题图示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．9、图中的OB是一束光线由空气射到水面后的反射光线，请你在图中画出入射光线，在图中标出入射角的度数．10、在图中画出反射光线的入射光线，并标出入射角和它的度数第9题第10题11、完成下列反射光路图，标出入射角和反射角的大小。
第11题第12题第13题12、根据光的传播方向，请在图中填上平面镜。
13、请在图中完成光路图，并标出入射角和反射角的度数。
14、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。
第14题第15题第16题15、一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线。
16、在图中画出入射光线AO经平面镜反射后的光线。
八年级上册物理作图题汇总(精品)
八年级上册物理作图题汇总(精品)八年级上册物理作图题汇总一、光的反射和折射作图反射作图要点：画法线（虚线，垂直），根据反射角等于入射角作图。
折射作图要点：画法线（虚线，垂直），根据空气这边角大于其他介质的角作图。
1.在图1中，一束光水平射入潜望镜镜口，再进入眼睛。
请画出光的传播路径。
2.在图2中，用平面镜使光水平射入隧道内。
请画出平面镜，并标出反射角度数。
3.在图3中，一束光斜射到半圆形玻璃砖和水面上。
请画出反射光线和折射光线。
4.在图4中，画出光从S射向平面镜反射进入玻璃砖和离开玻璃砖后的大致光路图。
5.在图5中，A看到水中的光源S所成的像处于B位置。
请画出看到像的光路图。
6.请画出图6中入射光线经水中平面镜反射后直至回到空气中的光路图。
7.请画出图7中光线进入玻璃砖后再折射到空气中的光路图。
8.在图8中，画出光从玻璃斜射入空气时折射光线的大致位置。
9.在图9中，自行车尾灯的反光原理如所示。
请完成反射光路，并标出反射角度数。
10.在图10中，根据入射光线完成光路图。
11.在右图中，给出了两条反射光线，请找出光源S的位置，并完善光路图。
二、平面镜成像作图作图要点：数学中的轴对称图形，数学中的两点间最短距离作图。
1.在图1中，根据给出的AB，作出它在平面镜中成的像。
2.在图2中，请画出三角形ABC在平面镜MN中所成的像。
3.在图3中，A′B′是物体AB在平面镜中的像，请在图中画出平面镜。
4.在图4中，小丑用右眼通过平面镜看到帽顶的S点，请画出此现象的光路图。
5.在图5中，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。
请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
6.在图6中，从A点通过平面镜看到客厅的B点，请画出此现象的光路图。
7.在图7中，请画出人眼从平面镜中看到烛焰上一点S的像的光路图。
8.在图8中，请画出人眼从平面镜中看到鞋子的像的光路图。
三、透镜作图凸透镜作图：过光心的，沿直线传播（画实线）；平行的，会聚到焦点（画实线）；焦点发出的，平行主光轴出去（画实线）。
人教版八年级物理上学期专题12光现象作图(解析版人教版)
专题12 光现象作图类型一光的反射作图1．（长沙模拟）如图所示，MN为平面镜，请你画出物体AB在平面镜中的像A'B'。
解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：2．（娄底中考）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：3．（郑州模拟）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
解：先作出点光源S关于平面镜的对称点S′，连接S′与挡光板的最上右边缘，交平面镜于点O，连接SO作出入射光线，并画出反射光线，阴影部分为发光点S发出的光线经平面镜反射后照亮障碍物右边的范围，如图所示：4．（哈尔滨期末）如图甲所示，AB、CD是某一点光源S发出的两条入射光线，请根据平面镜成像特点画出点光源S的像的位置和两条入射光线相对应的反射光线。
解：将两条入射光线反向延长交于一点S，即为发光点，作出点S关于平面镜的对称点S′，连接S′B并延长为入射光线SA的反射光线，连接S′D并延长为入射光线SC的反射光线，注意辅助线为虚线，如图：5．（兰州模拟）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。
解：方法一：先将两条反射光线CA、DB反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SC、SD画出入射光线，如图所示：方法二：先过C点垂直镜面作出法线，在法线左侧画出入射光线，注意反射角要等于入射角，同理画出反射光线DB的入射光线，两条入射光线的交点S即为发光点S的位置，如图所示：6．（常州模拟）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。
初中物理光的反射与折射作图练习一
8．一条光线从水中照射到水面发生反射，如图所示。请画出它的入射光线并标出反射角。
9．一束光线AO从空气斜射入玻璃中，折射光线为OB，如图所示。请在图中画出光线OB在界面EF上的反射光线和折射光线。
10．如图，一束光 射向平面镜 ，经 反射后的光线射向另一平面镜 ， 。请完成光线 经 反射的光路图及标出平面镜 。
14．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
15．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
16．如图所示，一束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，标出反射角β。
17．小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。请你画出他通过平面镜观察昆虫腹部A点的光路图。
11．一束光线射向一块玻璃三棱镜，画出这束光线进入玻璃和离开玻璃后的径迹（不考虑反射，注意标出法线）。
12．2024年巴黎奥运会将在7月底开幕，为了更好地观看精彩的比赛，小亮的爸爸新买了一个投影仪。如图所示，请你完成光路图。
13．太阳光经书本反射后进入眼睛的光路如图所示，已知反射光线与水平线的夹角为60°，请在图中画出入射光线，并标出入射角。
16．
【详解】先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，反射角β是反射光线与法线的夹角。
如图所示：
17．
【详解】作昆虫腹部A关于镜面的对称点A′，连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：
18．
12．
【详解】通过两个入射点作垂直于镜面的法线，再根据光的反射定律，反射角等于入射角，作反射光线，如下图：
2024-2025学年人教版(2024)八年级上册物理+期末专题练习：光现象作图
八年级物理上册期末专题练习----光学作图知识点1：光的反射作图1. 如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．2. 如图所示，一束光线与水平方向成角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
3. 如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中．请你通过作图标出平面镜的位置，并标出反射角的度数．4. 有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路．5. 电视机上的颜色是由红、、蓝三种色条混合而成．电视机的遥控器能发射一种不可见光即，来实现对电视机的控制．若把遥控器对着墙壁调整角度也可以控制电视，请在图中画出由遥控器S发出的不可见光经墙壁反射后到达电视机P的光路图．6. 如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置．知识点2：光的折射作图7. 一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。
8. 小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。
图中A点表示小丽的眼睛，B点表示小丽的脚，S点是鱼的实际位置。
在图中画出：（1）B点的像B′的位置；（2）小丽看到鱼的光路图。
9. 如图所示, 是一束斜射到玻璃砖的入射光线,请画出光线通过玻璃砖再进入空气的两次折射光线.知识点3：光的反射与折射综合作图10. 如图所示水面上方有一发光点A 1，水中另有一发光点A 2．人在空气中看到A 2在水中的位置就是A 1在水中的像的位置．画出：（1）A 1发出的光经水面反射进入人眼的光路图（2）A 2发出的光进入人眼的光路图．11. 如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。
