注入剖面测井技术(培训)
合集下载
阐述油田常用的若干注入剖面测井方法
阐述油田常用的若干注入剖面测井方法1 注入剖面测井方法简介及仪器选择注入剖面测井方法主要有以下三种：（1）同位素示踪注入剖面测井：通过吸水情况可以很好判断井内的层位的渗透情况、封隔器是否漏失、沾污影响等，是一种比较实用的注入剖面测井方式。
（2）脉冲中子氧活化测井：是通过发射中子，使井内的水氧活化，此时的水溶液具有放射性，探测器会接收到放出的射线，从而对井内的流体进行跟踪。
（3）电磁流量计测井：是根据电磁感应原理，导电液体通过流量计，测得导电流体的流量。
根据井内情况选择仪器：（1）在笼统注水井中，喇叭口在层位上面时，适用于脉冲中子氧活化仪和超声波流量计，且不适合同位素示踪测井，因为受地层物质复杂多变，同位素易沾污。
喇叭口在层位下面时，适用于脉冲中子氧活化仪，而超声波流量计根本无法测量，同位素示踪剂在注入井中上浮困难，无法获得测井资料。
（2）分层配注井中，电磁流量计测井只针对配水器能够测量，对层内的吸水情况却无法实现。
而同位素测井和脉冲中子测井能很好地测出每个射孔层段的注入量。
（3）注水井中，若出现管外窜槽现象时，就应选择同位素测井和脉冲中子测井，对于管外的流体电磁流量计是无法测量的。
（4）聚合物注入井中，同位素示踪剂是固体，无法跟液体的聚合物相融合，所以电磁流量计和脉冲中子测井比较适合测量，因为它们不受其物质的影响。
2 现场测井方法的应用升26-22概况：升26-22井是八厂升平区块的一口注水井，井型为直井。
该井2009年9月前为油井，由于周围新井升27-斜23、升27-21、升25-斜21投产，考虑注采平衡及其高含水原因，在2009年11月将此井转注。
自2009年11月10日升26-22井转注后压力一直为零，日注入量25方。
施工过程：考虑到转注后注水压力一直为零，地质要求测试公司进行放射性同位素示踪法测试找漏。
因此，在2010年3月3日按施工设计要求将仪器下到位后在1400.0～1485m之间测自然伽玛、流温、压力、磁定位、流量曲线。
渤海油田复杂井身结构注入剖面测井技术
Ｗｘ 井 脉 冲 中子 氧 活化测 试结 果见 表 １ —Ｘ 。
内细分 的吸人 量 ， 内细 分到 ２ｍ。 层
表 １ Ｗｘ —ｘ井 注入 剖 面 测 试 解 释 结 果
Ｗｘ —Ｘ测试 实测 总 流量 为 ７ ９ ６ｍ０ｄ Ｉ油组 的 ８ ． ／ ， 第 三个小 层 、 Ⅲ油 组 的第 一个 小层 为 主要 吸人层 ， 、 自然伽马 、 Ｃ 、 、 Ｃ Ｌ 远 近俘 获截 面及各 种条 件下 的流 量 等参 数 测 量 ， １为井 下 图
一
仪 器结 构示 意 图 。
靶极 Ｄ１ Ｄ２ Ｄ３ Ｄ４ 靶 极 ＧＲ 压 力井温 Ｃ Ｌ Ｃ
１ 脉 冲中子 氧活化测 井仪简介
４ ．％ 。Ｉ Ⅱ油组各 小 层有较 少 的吸人 量 。 ２９ ｄ和 Ｂｘ井测试 提 供 了各 配 水 器 、 层 段 及 层 内 ２１ ｘ 各 １ １ 细分 吸水量 ， 并且 对 封 隔 器 、 套 等工 具 进 行 了验 封 ， 滑 为注 入调 配提 供 了数 据依 据 。
为 ７ ．％。 ＩＵ油组 的第 二 个 小层 为主 要 吸人 层 ， ０６ 吸 人 ７ ． ｄ 占全 井 的 １ ．％ ； 油组 的第一 个层 ６５ｍ ／ ， ２７ ＩＩ １
３ ３ Ｂ ｘ井测 井 实例 ． ｘ
２脉冲中子氧活化测井不受大孔道 、 ） 沾污 以及井 内流体介质的影响。
３氧 活化 测井在 检查 套管漏 失 ， ） 封隔器 、 口闸门 井
Ｂｘ井于 １９ ｘ ９ ６年 １ ０月 ２ ４日转注 ， 水层 位 为 Ｉ 注 Ｕ＋ Ｉｄ＋Ⅱ油 组 ， 初期 为笼统 注水 。
流体粘度的影响， 不受岩性和孔渗参数 以及射孔孔道
大 小 的影 响 ， 活化 时 间 、 活化 周 期 及 占空 比可 调 ， 便 方 了各种 情况 下 的管 内 、 环套 内水流 量测量 。
内细分 的吸人 量 ， 内细 分到 ２ｍ。 层
表 １ Ｗｘ —ｘ井 注入 剖 面 测 试 解 释 结 果
Ｗｘ —Ｘ测试 实测 总 流量 为 ７ ９ ６ｍ０ｄ Ｉ油组 的 ８ ． ／ ， 第 三个小 层 、 Ⅲ油 组 的第 一个 小层 为 主要 吸人层 ， 、 自然伽马 、 Ｃ 、 、 Ｃ Ｌ 远 近俘 获截 面及各 种条 件下 的流 量 等参 数 测 量 ， １为井 下 图
一
仪 器结 构示 意 图 。
靶极 Ｄ１ Ｄ２ Ｄ３ Ｄ４ 靶 极 ＧＲ 压 力井温 Ｃ Ｌ Ｃ
１ 脉 冲中子 氧活化测 井仪简介
４ ．％ 。Ｉ Ⅱ油组各 小 层有较 少 的吸人 量 。 ２９ ｄ和 Ｂｘ井测试 提 供 了各 配 水 器 、 层 段 及 层 内 ２１ ｘ 各 １ １ 细分 吸水量 ， 并且 对 封 隔 器 、 套 等工 具 进 行 了验 封 ， 滑 为注 入调 配提 供 了数 据依 据 。
为 ７ ．％。 ＩＵ油组 的第 二 个 小层 为主 要 吸人 层 ， ０６ 吸 人 ７ ． ｄ 占全 井 的 １ ．％ ； 油组 的第一 个层 ６５ｍ ／ ， ２７ ＩＩ １
３ ３ Ｂ ｘ井测 井 实例 ． ｘ
２脉冲中子氧活化测井不受大孔道 、 ） 沾污 以及井 内流体介质的影响。
３氧 活化 测井在 检查 套管漏 失 ， ） 封隔器 、 口闸门 井
Ｂｘ井于 １９ ｘ ９ ６年 １ ０月 ２ ４日转注 ， 水层 位 为 Ｉ 注 Ｕ＋ Ｉｄ＋Ⅱ油 组 ， 初期 为笼统 注水 。
流体粘度的影响， 不受岩性和孔渗参数 以及射孔孔道
大 小 的影 响 ， 活化 时 间 、 活化 周 期 及 占空 比可 调 ， 便 方 了各种 情况 下 的管 内 、 环套 内水流 量测量 。

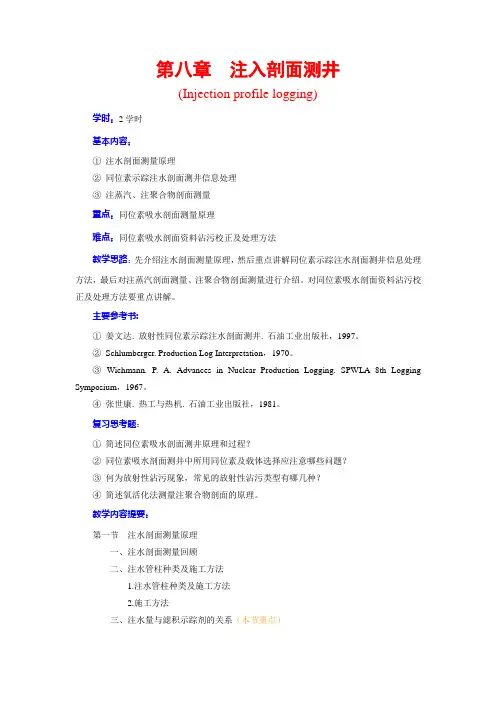

第八章 注入剖面测井
第八章注入剖面测井(Injection profile logging)学时：2学时基本内容：①注水剖面测量原理②同位素示踪注水剖面测井信息处理③注蒸汽、注聚合物剖面测量重点：同位素吸水剖面测量原理难点：同位素吸水剖面资料沾污校正及处理方法教学思路：先介绍注水剖面测量原理，然后重点讲解同位素示踪注水剖面测井信息处理方法，最后对注蒸汽剖面测量、注聚合物剖面测量进行介绍。
对同位素吸水剖面资料沾污校正及处理方法要重点讲解。
主要参考书:①姜文达. 放射性同位素示踪注水剖面测井. 石油工业出版社，1997。
②Schlumberger. Production Log Interpretation，1970。
③Wichmann. P. A. Advances in Nuclear Production Logging. SPWLA 8th Logging Symposium，1967。
④张世康. 热工与热机. 石油工业出版社，1981。
复习思考题：①简述同位素吸水剖面测井原理和过程？②同位素吸水剖面测井中所用同位素及载体选择应注意哪些问题？③何为放射性沾污现象，常见的放射性沾污类型有哪几种？④简述氧活化法测量注聚合物剖面的原理。
教学内容提要：第一节注水剖面测量原理一、注水剖面测量回顾二、注水管柱种类及施工方法1.注水管柱种类及施工方法2.施工方法三、注水量与滤积示踪剂的关系（本节重点）异常面积与地层厚度、强度的关系四、清水驱替剂量1.笼统套注2.油管内注入3.分层配注管柱内注入 五、同位素及载体的选择第二节 同位素示踪注水剖面测井信息处理一、解释前的准备工作二、常用的基本概念（本节重点）1.分层注水强度：单位有效厚度的日注水量。
)]([3dm m 单层有效厚度单层绝对吸水量分层注水强度示踪注水剖面解释成果图2.分层注水指数：单位压差下的日注水量)]([3MPa d m ⋅-=静压流压日注水量注水指数三、沾污类型及校正系数（本节重点）1.沾污类型2. 校正系数表 校正系数的选取四、沾污面积分配及计算方法（本节重点）1)1(12111n n S S S SS ---+++=2)1(23222n n S S S SS ---+++=1)1(11-----+=n n n n n S S SS n n S SS = ∑∑=+=+-+---+⨯=m i m i i i i mm m m m m SS S S S 111)1()1()1(笼统注水井沾污归位校正图第三节注蒸汽剖面测量一、水蒸气的性质二、蒸汽在井筒中的热损失第四节注聚合物剖面测量一、聚合物驱油原理二、氧活化法确定注聚合物剖面。
生产测井技术介绍(注入剖面)
4.氧活化流量计-测量原理
氧活化流量计也属于示踪流量计的一种,示踪剂是由仪器内部 的中子管产生的热中子将井筒内的水(或井筒外的水)中的氧活 化而产生的.用来探测井筒内外的水的流动。 仪器一般由一个中子发生器和两个伽马探测器构成。中子发生 器 发 射 能 量 为 14MeV 的 热 中 子 ， 将 水 中 的 氧 活 化 为 半 衰 期 7.13s 的 同 位 素 氮 ， 氮 在 衰 变 时 除 发 射 β 粒 子 外 还 发 射 6.13MeV的伽马射线,作为示踪剂活化水在流过下部探测器时 被n探测16到O。16N p
压力-测量原理
压力测量的影响因素
应变压力计的读数主要受温度影响和滞后影响。 温度影响主要是由于作为应变电阻片的镍铬合金丝的电阻率随温度 变化而变化。尽管压力计同一骨架绕有相同的参考线圈和应变线圈 进行温度补偿，但由于温度突然改变后需要一定时间才能达到热平 衡，两个线圈之间会存在温差而导致压力读数的偏差。因为线圈升 温比降温过程容易得多，故应变压力计下放测量比上提测量稳定得 更快。 滞后影响取决于施压方式。压力增加过程中，应变压力计的读数 将有过低的趋势；反之，压力降低过程中，读数有过高的趋势。对 绝大多数应变压力计，滞后影响的最大误差在（±0.069MPa）范围 内。如果压力测井过程中下放测量，滞后影响比上提测量要小。
注入剖面测井的主要 目的：是了解注入液 或气的去向，各层的 吸入量，以及是否按 设计方案注入地层。
注入剖面测井
注入介质 (测量对象)
气（天然气、CO2等） 水 聚合物 三元混合液
注入工艺
笼统注入 分层配注
油管下至射孔井段以上的笼统注入测井工艺
油管
套管
油管下至射孔井段以下的笼统注入测井工艺
油管
生产测井技术讲座(注入产出剖面)
49.热力采油 thermal oil recovery 利用热效应开采重质高粘度原油的一种方法。它包括向油
层注入载热体（热水、蒸汽）以加热岩石和油层流体的方法 及直接在油层内燃烧部分地下原油的地下燃烧法。 50.注蒸汽采油 steam-assisted recovery
一种热力采油方法。是利用热载体（如蒸汽或热水）将地 面产生的热量带到地下加热油层和其中的流体以提高油井产 量和采收率。它是利用热力作用。改善高粘原油的流动性， 包括：降低原油粘度和接口张力；改善流度比；以及原油的 热膨胀和水蒸汽对原油的蒸馏作用等。注蒸汽采油有三种载 热体注入形式：注热水、注蒸汽驱油、蒸汽吞吐。
生产测井技术
-------注入、产出剖面测井技术
长城钻探测井公司过套管项目部 2013年11月
目录
一、前 言 二、相关基础知识 三、注入剖面测井技术 四、 产出剖面测井技术
一、前 言
目前国内油田已到了开发的中后期，为确保老 油田的稳产、高产，就需要经济适用的油田动态监 测手段，在这方面，生产测井显示了独到的优越性。
三、注入剖面测井技术
——概述
注入剖面和产出剖面测井是生产测井的重要 部分。利用生产测井所提供的注入剖面和产出剖 面等资料能为确定油层渗透率在纵向上的分布特 征，制定切实可行的综合调整措施，确定油田开 发部署以及制定二次、三次采油方案和配产、配 注方案等提供重要依据。
三、注入剖面测井技术
注产剖面测井技术的目标简单，问题复杂、作用重要—。—概述
目标简单： 产出剖面：各层产出的油量、水量和气量（气井）。 注入剖面：各层的注入量。
套管和水泥环：
套管检测 固井质量评价 找窜找漏
管外地层：
地层参数
产气剖面测井培训
解释模型选择
根据地质和工程情况，选择合适的 解释模型。
解释结果输出
将解释结果以图表或报告形式输出 。
测井报告编写
报告整理
对处理和解释的数据进行整理， 确保报告内容完整、准确。
报告编写
按照规范编写测井报告，包括概 述、数据采集、数据处理与解释
、结论等部分。
报告审核与提交
对报告进行审核，无误后提交给 相关部门或客户。
低。
改进措施
根据测井结果，对产气量较低 的区域进行了酸化压裂等增产 措施，提高了整体产气量。
某气田的产气剖面测井技术改进案例
案例概述
某气田在产气剖面测井过程中 ，发现原有技术存在误差较大
、测量不准确等问题。
测井效果
改进后的技术能够更加准确地 测量气层分布和产气情况，为 气田的增产提供了有力支持。
技术改进
产气剖面测井培训
contents
目录
• 产气剖面测井概述 • 产气剖面测井技术 • 产气剖面测井应用 • 产气剖面测井操作流程 • 产气剖面测井常见问题与解决方案 • 产气剖面测井案例分析
01
CATALOGUE
产气剖面测井概述
定义与目的
定义
产气剖面测井是一种石油测井技 术，用于测量油井中不同深度层 面的产气量。
发展阶段
20世纪70年代，随着电子 技术和计算机技术的发展 ，产气剖面测井技术得到 了迅速发展。
当前阶段
现代的产气剖面测井技术 已经相当成熟，能够提供 高精度、高效率的测量数 据。
02
CATALOGUE
产气剖面测井技术
电阻率测井
总结词
电阻率测井是通过测量地层电阻率来评估地层导电性能的测 井方法。
注入剖面测井技术课件
注入剖面测井技术
同位素测井
放射性同位素载体示踪法测井(俗称同位素测井)是一种 利用放射性物质人为提高地层伽马射线强度，用来研究 井的注入剖面和井身技术状况的方法。
用释放器向井内注入放 射性同位素载体，注入 前后分别进行伽马测井， 对比两次结果，分析放 射性物质在井内分布情 况。
假设：地层的吸水量与滤积在该段地层对应井壁上的同 位素载体量以及载体的放射性强度三者之间成正比。
计
频差法测量结果与声速无关，由于对应 于流速变化的频差很小,可用锁相环路将 频率信号倍频N 倍以便于测量电路测量:
△F =N·△f最后可算得:
v=△F·L/2N
注入剖面测井技术
井温：只能定性区分主要吸水部位。 流量：涡轮流量计和电磁流量计施工简单，结果 准确，示踪流量计和氧活化流量计误差较大。它 们都受井下管柱条件和流量限制。 同位素载体示踪：施工技术较复杂，可以显示小 层。测井结果受粘污、载体比重、载体粒径大小、 射孔孔眼状况、地层是否有大孔道等因素影响。 通过组合测井综合分析，能得到较为客观的结论。
注入剖面测井技术
注入井注入工艺
笼统注入： 所有的层都以相同的压力注入； 无法控制分层注入量；
分层注入： 不同的层以不同的压力注入。 可以根据生产需要调配分层注入量；
不同层之间： 渗透率不同、地层压力不同、吸液能力不同
注入剖面测井技术
注入流体
中国多数油田采用早期注水 方式保持地层压力，除此之 外还有：
注入剖面测井技术
这种测井方法对小层有分辨 能力。 载体密度和粒径均匀性影响 测井质量。 存在粘污、下沉等问题。 在深穿透射孔和大孔道层段 或许会给出完全错误的结果。
同位素测井
注入剖面测井技术
放
注入剖面测井
S i S it(i 1)
m 1
S m ( m 1)
S S
i 1 i i 1
m
i 1 m 1
（8—25）
i ( i 1)
2、分层配注 （1）注水井的底部和注水层的顶部，归位算法与笼统 注水算法相同 （2）配水器在几个注水层之间首先根据沾污类型将各 种沾污面积校正到地层条件下的注水面积。计算方法 如下
二、常用的基本概念
1.分层注水强度：单位有效厚度的日注水量
单层绝对吸水量 3 分层注水强度 [m (dm)] 单层有效厚度
2.分层注水指数：单位压差下的日注水量
注水指数 日注水量 [m 3 (d MPa)] 流压 静压
三、沾污类型及校正系数
示踪剂沾污在井筒管柱的某些部位，导致示踪曲线上产 生一些与注水量无关的假异常的现象称为放射性“沾污”。 从形成的原因划分，分为吸附沾污和沉淀沾污两大类。 校正响应曲线如图8-13所示：
四、清水驱替剂量
1.笼统套注
把含放射性同位素示踪剂的悬浮液从井口注入管道加 入，在油套环形空间以紊流状态的注入水里混合均匀，接着 由后续的注入水推向地层。将全部示踪悬浮液挤入地层后所 需的注水量Q可用下式表示：
hn1 h1 h2 Q QO S O ( ) 1 1 1 1 2 n
3、封隔器沉淀沾污校正 当偏心配水器在注水层位之上时，封隔器的沉淀沾 污应与偏心配水器的沾污一起校正到每个注水层。当偏 心配水器在几个注水层之间时，封隔器的沉淀沾污只分 配给偏心配水器与封隔器之间的注水层。 4、解释步骤 a.绘制自然伽马基线及示踪测井曲线叠合图。 b.划分注 水层并计算沾污面积。 c.划分沾污井段，分段计算沾污面积。 d.判断沾污类型，并进行消除沾污面积的校正。 e.若为分层注水，则按照消除沾污校正的原则进行沾污 校正，并将沾污校正面积归位，再依次计算各注水层的 面积。 f.计算各注水层段的面积之和，求各层的相对吸水量和注 水强度。
m 1
S m ( m 1)
S S
i 1 i i 1
m
i 1 m 1
（8—25）
i ( i 1)
2、分层配注 （1）注水井的底部和注水层的顶部，归位算法与笼统 注水算法相同 （2）配水器在几个注水层之间首先根据沾污类型将各 种沾污面积校正到地层条件下的注水面积。计算方法 如下
二、常用的基本概念
1.分层注水强度：单位有效厚度的日注水量
单层绝对吸水量 3 分层注水强度 [m (dm)] 单层有效厚度
2.分层注水指数：单位压差下的日注水量
注水指数 日注水量 [m 3 (d MPa)] 流压 静压
三、沾污类型及校正系数
示踪剂沾污在井筒管柱的某些部位，导致示踪曲线上产 生一些与注水量无关的假异常的现象称为放射性“沾污”。 从形成的原因划分，分为吸附沾污和沉淀沾污两大类。 校正响应曲线如图8-13所示：
四、清水驱替剂量
1.笼统套注
把含放射性同位素示踪剂的悬浮液从井口注入管道加 入，在油套环形空间以紊流状态的注入水里混合均匀，接着 由后续的注入水推向地层。将全部示踪悬浮液挤入地层后所 需的注水量Q可用下式表示：
hn1 h1 h2 Q QO S O ( ) 1 1 1 1 2 n
3、封隔器沉淀沾污校正 当偏心配水器在注水层位之上时，封隔器的沉淀沾 污应与偏心配水器的沾污一起校正到每个注水层。当偏 心配水器在几个注水层之间时，封隔器的沉淀沾污只分 配给偏心配水器与封隔器之间的注水层。 4、解释步骤 a.绘制自然伽马基线及示踪测井曲线叠合图。 b.划分注 水层并计算沾污面积。 c.划分沾污井段，分段计算沾污面积。 d.判断沾污类型，并进行消除沾污面积的校正。 e.若为分层注水，则按照消除沾污校正的原则进行沾污 校正，并将沾污校正面积归位，再依次计算各注水层的 面积。 f.计算各注水层段的面积之和，求各层的相对吸水量和注 水强度。
产气剖面测井培训
佩戴安全帽、穿工作服、穿防滑鞋等；在操作过程中，应保 持安全距离，避免人员伤害；在井口附近工作时，应注意防 滑、防坠落等安全措施。
应急处理
在测井过程中，如遇仪器故障、电缆断裂等紧急情况，应立 即停止测井，及时联系技术人员进行处理；如遇人员受伤等 紧急情况，应立即进行急救并及时联系医护人员。
常见问题及解决方法
典型案例介绍与分析
案例一
某油田高含水期产气剖面测井案例。该案例介绍了高含水期产气剖面测井的难点和挑战，通过实际数据分析和解 释，探讨了影响产气剖面的因素和应对策略。
案例二
某油田低渗透储层产气剖面测井案例。该案例针对低渗透储层的产气剖面测井进行了详细的分析，包括测井响应 特征、气体识别方法等，为类似储层的产气剖面测井提供了参考。
产气剖面测井培训
汇报人：
2023-12-13
目录
• 产气剖面测井概述 • 测井数据处理与解释 • 现场操作规范与安全要求 • 案例分析与实践操作 • 总结回顾与展望未来
01
产气剖面测井概述
定义与目的
定义
产气剖面测井是一种用于测量油气井产气剖面的测井方 法。
目的
确定油气井的产气层位、产气量、产气速度以及气液比 等参数，为油气田的开发和生产提供重要依据。
现场模拟演练与评估
现场模拟演练
通过模拟实际生产环境，进行现场模 拟演练，提高操作人员的技术水平和 应对能力。
评估与改进
对现场模拟演练进行评估和总结，找 出存在的问题和不足，提出改进措施 和建议，不断完善和提高产气剖面测 井技术水平和服务质量。
05
总结回顾与展望未来
本次培训内容总结回顾
培训目标
本次产气剖面测井培训旨在提高学员 的理论水平和实际操作能力，掌握产 气剖面测井技术，为油气勘探和开发 提供有力支持。
应急处理
在测井过程中，如遇仪器故障、电缆断裂等紧急情况，应立 即停止测井，及时联系技术人员进行处理；如遇人员受伤等 紧急情况，应立即进行急救并及时联系医护人员。
常见问题及解决方法
典型案例介绍与分析
案例一
某油田高含水期产气剖面测井案例。该案例介绍了高含水期产气剖面测井的难点和挑战，通过实际数据分析和解 释，探讨了影响产气剖面的因素和应对策略。
案例二
某油田低渗透储层产气剖面测井案例。该案例针对低渗透储层的产气剖面测井进行了详细的分析，包括测井响应 特征、气体识别方法等，为类似储层的产气剖面测井提供了参考。
产气剖面测井培训
汇报人：
2023-12-13
目录
• 产气剖面测井概述 • 测井数据处理与解释 • 现场操作规范与安全要求 • 案例分析与实践操作 • 总结回顾与展望未来
01
产气剖面测井概述
定义与目的
定义
产气剖面测井是一种用于测量油气井产气剖面的测井方 法。
目的
确定油气井的产气层位、产气量、产气速度以及气液比 等参数，为油气田的开发和生产提供重要依据。
现场模拟演练与评估
现场模拟演练
通过模拟实际生产环境，进行现场模 拟演练，提高操作人员的技术水平和 应对能力。
评估与改进
对现场模拟演练进行评估和总结，找 出存在的问题和不足，提出改进措施 和建议，不断完善和提高产气剖面测 井技术水平和服务质量。
05
总结回顾与展望未来
本次培训内容总结回顾
培训目标
本次产气剖面测井培训旨在提高学员 的理论水平和实际操作能力，掌握产 气剖面测井技术，为油气勘探和开发 提供有力支持。
注水井吸水剖面测试技术——PPT教案
四、应用分析
高63-平9井吸水剖面测井解释成果图（井温+电磁流量）
四、应用分析
四、应用分析
氧活化谱峰
2341.8m 2590.0m 2624.9m 2645.2m 2665.0m
2680.0m
2700.0m
柳116×1井氧活化吸水剖面测井解释成果图
2711.0m
四、应用分析
2
检 查 分 层 配 注 效 果
注水井吸水剖面测试技术——
会计学
1
目录
一、前言 二、吸水剖面测井方法及测试系列介绍 三、吸水剖面测试现场要求 四、吸水剖面测井应用分析
前言
注水开发的油田通过注水，来保持地层压力，提 高产量。冀东油田已开发的油田均采用注水来保持油 层压力。在注水过程中，为了及时了解每口井分层注 水量以及层内注水变化，必须对注水井进行注入剖面 的监测（或称吸水剖面测井），为油田开发提供注水 剖面动态资料，保证注采平衡，防止注水突进。
柳南3-22井吸水剖面测井解释成果图
四、应用分析
柳北2-17-11井吸水剖面测井解释成果图（同位素+井温+电磁流量）分注井
四、应用分析
3
监 测 注 入 动 态 ， 为 调 剖 提 供 依 据
高76-15井（2009.4.14测）调剖前
高76-15井（2009.9.21测）调剖后
四、应用分析
4
检
示踪曲线
2、放射性同位素示踪测井
优点：
1.可定量提供分层相对吸水量 2.测量不受井下管柱的影响 3.检查油、水井管外窜槽 4.检查生产井封堵和压裂效果 5.揭示层间、层内矛盾，为调整 注水剖面提供依据。
影响因素 ：
大孔道
同位素 沾污
8注入剖面测井 中国石油大学
注入剖面测井技术应用
确定注入井的注入剖面（注水井、注聚井）；
评价措施效果（调剖、压裂、封堵）；
检测管柱漏失和管外窜槽；
识别大孔到地层；
区块分析，为区块调整提供依据。
—五参数测井技术应用一
超声流 量曲线有 效降低沾 污影响
墩2-1井 超声流量曲线图
同位素+集流伞式流量测井
通过流量曲线与 同位素测井结合， 解决了由于存在 大孔道地层造成 井温与同位素曲 线之间的矛盾问 题。
注入剖面多参数组合测井发展历程
三参数组合：
—同位素吸水剖面测井技术
伽马＋井温＋磁定位
测井要求： 井筒内不能有死 油，油井转注井应热 洗,沾污不严重。
三参数测井实例
由于污水回注、地层污染、工程施 工及多种注入介质影响，注水井出现 自然伽马本底高异常、同位素沾污、 大孔道地层同位素消失等问题 ，“三 参数”测井解释比较困难，为此发展 了五参数测井技术。 五参数：三参数+流量+压力 流量：全井眼涡轮流量、在线涡轮流 量、放射性示踪流量、电磁流量、氧 活化流量、靶式流量、超声流量等
注 入 剖 面 测 井
主要内容
•注入剖面简介 • 注入剖面相关知识 • 注入剖面测井技术
注入剖 面测井
油田在开发过程中，初期利用依靠油层天然能量的弹性驱 开采。一段时间后，油层能量降低，必须采用人工方式驱 动油，使油层压力保持在原始地层压力附近，才能使油层 流体流动且产出地面。人工驱油方式包括注水驱油、注聚 合物驱油、注蒸汽驱、火驱、CO2驱，其中注水驱油、注聚 合物驱油是较常见的油田开采方法。
注入剖面多参数组合测井
测井仪器
仪器外径：φ38mm
耐温：0～125℃
主要由 伽马仪、 井温压 力仪、 磁性定 位器和 连续流 量计组 成。 耐压：45MPa 仪器总长：5300mm
新编文档-产出剖面解释技术培训压制-精品文档
江汉
25/21 流量： 0.5～50m³/d±5% 含水： 0～100%+±10% 布伞/金属伞 ①过流测流量及 含水（电容法）； ②低启动排量， 测量精度较高； ③测井成功率高； ④遇阻、卡率低；
大庆
28 流量： 1～20m³/d±5% 含水： 5～98%+±5% 皮球 ①过流测流量、取 样分离测含水（电 容法）； ②较低启动排量， 测量精度高； ③皮球破损严重， 测井成功率低； ④外径大，遇阻、 卡率高； ⑤测量随机大 。
产出剖面测井技术培训
目 录
一、概述 二、井下流量测井 三、产气剖面测井解释及应用 四、处理解释流程
一、概 述
产出剖面测井:是生产测井的一项重要内容,主要监测油井投产后,
各产层产出状况、含水高低、是否需要进行措施改造以及各类油
层开发效果,从而为油田实施卡堵水、调整注采方案等方面提供可
靠的依据。
一、概 述
Ti为阻碍涡轮旋转的各种阻力矩。
连续涡轮流量计
SONDEX全井眼流量计
1、3臂篮式 全井眼流量计
用 途： a.全井眼产出剖面和注入剖面测井 b.低流量测井 c.监测漏失和窜流
主要技术指标: 测量范围 ： 4 1/2in ~ 9 1/2in （114mm~ 245mm） 启动排量： 1.7ft/min（在7in套管中） 最大流体速度: 500ft/min（在7in套管中） 仪器外径 ： 1 11/16in（43mm） 1 1/2in（38mm） 特点：3臂篮式全井眼流量计有三个滚动轴式弹簧臂，下井时摩擦 力较小，并且使灵敏度有稍微提高。不过，转子叶片更多地暴露在 外面，使转子叶片更易于受损坏。
测量 范围 集流器
特 点
环空产出剖面测井仪器系列示意图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流体，要保证流体注入目的层，就必须不断地监测 流体的注入方向和注入量。利用注入剖面测井资料， 可以获得各注入层注入流体状况、温度、压力特性 等，可分析漏失、窜槽、变径等管柱问题。
一、基础知识
1. 同位素示踪剂
注入剖面测井技术
同位素封装到固相载体中，俗称同位素微球。用于注水剖面测井 的同位素微球具有以下特征：
注入剖面测井技术
该井三参数吸水剖面 图，本次测井共测出8 个射孔层，其中有3个 射孔层吸水，监测中
我们发现未射开的 44
号层和 50 号层也有明 显的同位素显示，为
窜吸层,而且50号层为
主吸层。
二、笼统注水剖面测井
注入剖面测井技术
为该井浅部漏失图。监测中，
同位素最高上返至 1490 米处，
综合测井资料，分析该井在 1490-1550米处套管存在漏失。
注 入 剖 面 测 井 技 术
开发测井中心培训教材
二〇一六年九月
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
其它注入剖面测井
注入剖面测井技术
注入剖面测井是油气藏开发中的重要监测技术， 它与靠补充能量开发油气藏的开工作的全过程紧密
相连。要保持油藏压力，就必须不断地向油层注入
其它注入剖面测井
四、其它注入剖面测井
1. 注二氧化碳驱测井技术
注入剖面测井技术
涡轮流量计测井成果图
氧活化测井成果图
四、其它注入剖面测井
2. 注聚合物测井技术
注入剖面测井技术
聚合物驱油的作用是利用聚增加水溶液的粘度，减小流度比， 扩大体积波及系数，达到提高原油采收率的目的。
3. 注蒸汽测井技术
适用于什么井况的井？
注入剖面测井技术
谢 谢！
（1）较强的吸附性。能有效吸附同位素颗粒。 （2）一定的颗粒直径。满足不同孔隙度地层测井的需要。
（3）表面活性。亲水憎油，防止沾污井壁。 （4）稳定性。不容易发生物理化学反应。 （5）溶解性。溶于井内流体，防止污染地层。
一、基础知识
2. 注入剖面测井原理
注入剖面测井技术
向井内释放的同位素微球在水 流作用下会均匀地滤积在射孔井 段的地层表面。自然伽马本底曲 线与示踪曲线的幅度差与单位面 积附着的同位素量成正比，与地 层厚度成正比，与吸水量成正比。
注入剖面测井技术
1. 三参数注入剖面测井技术（磁定位、自然伽马、井温）
施工工艺 （1）关井三小时后测全井段关 井温度和自然伽马本底曲线； （2）恢复注水，稳定后井下释 放同位素； （3）连续追踪同位素分配过程 曲线； （4）同位素分配好后，连续测 量两条同位素曲线。
伽马 井温
二、笼统注水剖面测井
由于该井绝大部分注水从套管
漏失，形成无效注水，所以建 议采油厂采取对应措施以解决。
二、笼统注水剖面测井
注入剖面测井技术
该井在监测中发现 同位素在油管内壁和 节箍处沾污严重，解
释时必须进行同位素
污染校正，故大大影 响了射孔层吸水的解
释。
注入剖面测井技术
该井三参数吸水剖面测井 图。该井共有 5 个射孔层， 本次测井于2025米遇阻，共
A V 2 0.067824 D
假设：A=100m3/d D=62mm 则V=0.3836m/s 按5min同位素分配均匀算，同位素的最低释放深度应该等于 0.3836*300s=115m
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
其它注入剖面测井
二、笼统注水剖面测井
注入剖面测井技术
（ 1 ）油管注水量较高，环形空间注水
量较低 （ 2 ）油管注水量较低，环形空间注水
反注层
水力锚 封隔器
量较高
（3）油管及环形空间注水量均较低； （4）油管及环形空间注水量均较高。
正注层
三、分层注水剖面测井
2. 同位素释放方式
配水嘴
注入剖面测井技术
测试阀门
油套分注
同位素两次投放： （1）油管正注测井同位 素井下释放； （2）套管反注同位素井 口倒入。
注水量（方/ 天）
330
注水量（方/天）
300
270
y = 1.0734x - 17.473
300
y = 6.2728x - 87.388
270
240
210
240
210
180
180
150
150
120
120
90
90
60
60
30
30
0 0 30 60 90 120 150 180 210 240 270 300 相位差（度）
测出 4 个层，遇阻一个层，
遇阻层以下的吸水情况只能 定性判断，无法准确解释。
二、笼统注水剖面测井
1. 三参数注入剖面测井技术
施工工艺优缺点
注入剖面测井技术
优 点
• 测量注水井的分层相对吸 水量； • 测量结果不受井下管柱的 影响； • 检查油、水井管外窜槽； • 检查生产井封堵和压裂效 果； • 揭示层间、层内矛盾，为 调整注水剖面提供依据。
• 有效判断管柱和井下污染； • 能进行绝对量的测量；
缺 点
• 环空内无法测量； • 管外窜槽无法评价； • 流量测井受井眼影响。
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
其它注入剖面测井
三、分层注水剖面测井
1. 油套分层注水方式
油套分层注水井注水方式一般来说， 可分为以下四种情况：
示踪曲线
本底曲线
一、基础知识
3. 注入方式与笼统注水 笼 统 注 水 管 柱 示 意 图
正注施工
注入剖面测井技术
反注施工
正注是将水从油管中注入的方式，反注是将水从油套环形空间注入的方式。
一、基础知识
4. 油套分层注水
由于地层渗透率不同，层间 矛盾非常突出，物性好的射孔 层因注水压力均衡推进而大量 水淹，物性差的层注水效果不 明显。为了加强中、低渗透层 的注水效果，防止单层突进， 应根据各油藏需要的水量设计 不同结构的井下工具及管柱，
二、笼统注水剖面测井
注入剖面测井技术
2. 五参数注入剖面测井技术（三参数、压力、流量）
施工工艺（不带同位素）
（1）管柱要求？ （2）施工工艺？ （3）电磁测井 （4）超声波测井 （5）涡轮流量测井
注入剖面测井技术
2 . 5 英寸油管超声波标定( 2 0 1 0 年1 月1 5 日）
5 . 5 英寸套管超声波标定（2 0 1 0 年1 月1 5 日)
缺 点
• 对于井壁沾污严重的井不能 有效地进行校正，解释误差 偏大； • 由于长期注水，有的地层产 生大孔道现象，井温和同位 素曲线有矛盾； • 对于注聚井，由于注入液体 高粘低速，示踪剂通常滞留 在井壁或其附近，并未随流 体一起流动，解释精度差。
二、笼统注水剖面测井
注入剖面测井技术
2. 五参数注入剖面测井技术（三参数、压力、流量）
测量正注层段的同位素曲线；
（3）待正注层段测量完毕后，从井口倒 入同位素，关闭油管正注；
（4）采用套管反注，待同位素分配好后
再测量反注层的同位素曲线，结束测井。
正注层
三、分层注水剖面测井
4. 施工工艺-流量资料的录取
（1）涡轮流量计连续测量条速不少
注入剖面测井技术
于四条，且测速不少于两种；
（2）超声波流量计连续测量，在工 具和喇叭口处资料应有异常；
层位 层位
同位素井口倒入
注水
配水器分注
层位 层位
封隔器
同位素井下释放
同位素该如何释放？
三、分层注水剖面测井
3. 施工工艺-同位素资料的录取
（1）关井三小时后测全井段关井温度和
注入剖面测井技术
自然伽马本底曲线；
（2）恢复油管正注注水，稳定后先采取 井下释放同位素法，待同位素分配好后
反注层 水力锚所
测流量数值与标定流量值应基本一 致；
（4）三种流量测井资料在静水区应
相对平直，抖动幅度小于10%。
三、分层注水剖面测井
涡轮流量
偏1
注入剖面测井技术
超声波流量
封1 偏2
封 偏1 1
偏1 封2
偏3
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
层位 层位
注入剖面测井技术
配水嘴 测试阀门 同位素投放器 注水
层位
封隔器
层位
实现分层定量注水。
分 层 注 水 管 柱 示 意 图
一、基础知识
5. 偏心配水器分层注水
注入剖面测井技术
封1
偏1
封2
偏2
一、基础知识
注入剖面测井技术
6. 同位素释放位置的计算（井下释放）
假设井内流体流量为A，单位m3/d 油管内径为D，单位mm 则注入流体的速度为：m/s
流量计介绍
全井眼流量计
涡轮流量计
在线流量计
超声波流量计
电磁流量计
二、笼统注水剖面测井
注入剖面测井技术
2. 五参数注入剖面测井技术（三参数、压力、流量）
施工工艺（带同位素） （1）关井三小时后测全井段关 井温度和自然伽马本底曲线； （2）恢复注水，稳定后井下释 放同位素； （3）连续追踪同位素分配过程 曲线； （4）同位素分配好后，连续测 量两条同位素曲线。
0 10 20 30 40 50 60 70 相位差（度） 80
在油管中的标定的解释图版
在套管中的标定的解释图版
注入剖面测井技术
注入剖面测井技术
注入剖面测井技术
二、笼统注水剖面测井
注入剖面测井技术
一、基础知识
1. 同位素示踪剂
注入剖面测井技术
同位素封装到固相载体中，俗称同位素微球。用于注水剖面测井 的同位素微球具有以下特征：
注入剖面测井技术
该井三参数吸水剖面 图，本次测井共测出8 个射孔层，其中有3个 射孔层吸水，监测中
我们发现未射开的 44
号层和 50 号层也有明 显的同位素显示，为
窜吸层,而且50号层为
主吸层。
二、笼统注水剖面测井
注入剖面测井技术
为该井浅部漏失图。监测中，
同位素最高上返至 1490 米处，
综合测井资料，分析该井在 1490-1550米处套管存在漏失。
注 入 剖 面 测 井 技 术
开发测井中心培训教材
二〇一六年九月
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
其它注入剖面测井
注入剖面测井技术
注入剖面测井是油气藏开发中的重要监测技术， 它与靠补充能量开发油气藏的开工作的全过程紧密
相连。要保持油藏压力，就必须不断地向油层注入
其它注入剖面测井
四、其它注入剖面测井
1. 注二氧化碳驱测井技术
注入剖面测井技术
涡轮流量计测井成果图
氧活化测井成果图
四、其它注入剖面测井
2. 注聚合物测井技术
注入剖面测井技术
聚合物驱油的作用是利用聚增加水溶液的粘度，减小流度比， 扩大体积波及系数，达到提高原油采收率的目的。
3. 注蒸汽测井技术
适用于什么井况的井？
注入剖面测井技术
谢 谢！
（1）较强的吸附性。能有效吸附同位素颗粒。 （2）一定的颗粒直径。满足不同孔隙度地层测井的需要。
（3）表面活性。亲水憎油，防止沾污井壁。 （4）稳定性。不容易发生物理化学反应。 （5）溶解性。溶于井内流体，防止污染地层。
一、基础知识
2. 注入剖面测井原理
注入剖面测井技术
向井内释放的同位素微球在水 流作用下会均匀地滤积在射孔井 段的地层表面。自然伽马本底曲 线与示踪曲线的幅度差与单位面 积附着的同位素量成正比，与地 层厚度成正比，与吸水量成正比。
注入剖面测井技术
1. 三参数注入剖面测井技术（磁定位、自然伽马、井温）
施工工艺 （1）关井三小时后测全井段关 井温度和自然伽马本底曲线； （2）恢复注水，稳定后井下释 放同位素； （3）连续追踪同位素分配过程 曲线； （4）同位素分配好后，连续测 量两条同位素曲线。
伽马 井温
二、笼统注水剖面测井
由于该井绝大部分注水从套管
漏失，形成无效注水，所以建 议采油厂采取对应措施以解决。
二、笼统注水剖面测井
注入剖面测井技术
该井在监测中发现 同位素在油管内壁和 节箍处沾污严重，解
释时必须进行同位素
污染校正，故大大影 响了射孔层吸水的解
释。
注入剖面测井技术
该井三参数吸水剖面测井 图。该井共有 5 个射孔层， 本次测井于2025米遇阻，共
A V 2 0.067824 D
假设：A=100m3/d D=62mm 则V=0.3836m/s 按5min同位素分配均匀算，同位素的最低释放深度应该等于 0.3836*300s=115m
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
其它注入剖面测井
二、笼统注水剖面测井
注入剖面测井技术
（ 1 ）油管注水量较高，环形空间注水
量较低 （ 2 ）油管注水量较低，环形空间注水
反注层
水力锚 封隔器
量较高
（3）油管及环形空间注水量均较低； （4）油管及环形空间注水量均较高。
正注层
三、分层注水剖面测井
2. 同位素释放方式
配水嘴
注入剖面测井技术
测试阀门
油套分注
同位素两次投放： （1）油管正注测井同位 素井下释放； （2）套管反注同位素井 口倒入。
注水量（方/ 天）
330
注水量（方/天）
300
270
y = 1.0734x - 17.473
300
y = 6.2728x - 87.388
270
240
210
240
210
180
180
150
150
120
120
90
90
60
60
30
30
0 0 30 60 90 120 150 180 210 240 270 300 相位差（度）
测出 4 个层，遇阻一个层，
遇阻层以下的吸水情况只能 定性判断，无法准确解释。
二、笼统注水剖面测井
1. 三参数注入剖面测井技术
施工工艺优缺点
注入剖面测井技术
优 点
• 测量注水井的分层相对吸 水量； • 测量结果不受井下管柱的 影响； • 检查油、水井管外窜槽； • 检查生产井封堵和压裂效 果； • 揭示层间、层内矛盾，为 调整注水剖面提供依据。
• 有效判断管柱和井下污染； • 能进行绝对量的测量；
缺 点
• 环空内无法测量； • 管外窜槽无法评价； • 流量测井受井眼影响。
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
其它注入剖面测井
三、分层注水剖面测井
1. 油套分层注水方式
油套分层注水井注水方式一般来说， 可分为以下四种情况：
示踪曲线
本底曲线
一、基础知识
3. 注入方式与笼统注水 笼 统 注 水 管 柱 示 意 图
正注施工
注入剖面测井技术
反注施工
正注是将水从油管中注入的方式，反注是将水从油套环形空间注入的方式。
一、基础知识
4. 油套分层注水
由于地层渗透率不同，层间 矛盾非常突出，物性好的射孔 层因注水压力均衡推进而大量 水淹，物性差的层注水效果不 明显。为了加强中、低渗透层 的注水效果，防止单层突进， 应根据各油藏需要的水量设计 不同结构的井下工具及管柱，
二、笼统注水剖面测井
注入剖面测井技术
2. 五参数注入剖面测井技术（三参数、压力、流量）
施工工艺（不带同位素）
（1）管柱要求？ （2）施工工艺？ （3）电磁测井 （4）超声波测井 （5）涡轮流量测井
注入剖面测井技术
2 . 5 英寸油管超声波标定( 2 0 1 0 年1 月1 5 日）
5 . 5 英寸套管超声波标定（2 0 1 0 年1 月1 5 日)
缺 点
• 对于井壁沾污严重的井不能 有效地进行校正，解释误差 偏大； • 由于长期注水，有的地层产 生大孔道现象，井温和同位 素曲线有矛盾； • 对于注聚井，由于注入液体 高粘低速，示踪剂通常滞留 在井壁或其附近，并未随流 体一起流动，解释精度差。
二、笼统注水剖面测井
注入剖面测井技术
2. 五参数注入剖面测井技术（三参数、压力、流量）
测量正注层段的同位素曲线；
（3）待正注层段测量完毕后，从井口倒 入同位素，关闭油管正注；
（4）采用套管反注，待同位素分配好后
再测量反注层的同位素曲线，结束测井。
正注层
三、分层注水剖面测井
4. 施工工艺-流量资料的录取
（1）涡轮流量计连续测量条速不少
注入剖面测井技术
于四条，且测速不少于两种；
（2）超声波流量计连续测量，在工 具和喇叭口处资料应有异常；
层位 层位
同位素井口倒入
注水
配水器分注
层位 层位
封隔器
同位素井下释放
同位素该如何释放？
三、分层注水剖面测井
3. 施工工艺-同位素资料的录取
（1）关井三小时后测全井段关井温度和
注入剖面测井技术
自然伽马本底曲线；
（2）恢复油管正注注水，稳定后先采取 井下释放同位素法，待同位素分配好后
反注层 水力锚所
测流量数值与标定流量值应基本一 致；
（4）三种流量测井资料在静水区应
相对平直，抖动幅度小于10%。
三、分层注水剖面测井
涡轮流量
偏1
注入剖面测井技术
超声波流量
封1 偏2
封 偏1 1
偏1 封2
偏3
注入剖面测井技术
注入剖面测井基础知识 笼统注水剖面测井 分层注水剖面测井
层位 层位
注入剖面测井技术
配水嘴 测试阀门 同位素投放器 注水
层位
封隔器
层位
实现分层定量注水。
分 层 注 水 管 柱 示 意 图
一、基础知识
5. 偏心配水器分层注水
注入剖面测井技术
封1
偏1
封2
偏2
一、基础知识
注入剖面测井技术
6. 同位素释放位置的计算（井下释放）
假设井内流体流量为A，单位m3/d 油管内径为D，单位mm 则注入流体的速度为：m/s
流量计介绍
全井眼流量计
涡轮流量计
在线流量计
超声波流量计
电磁流量计
二、笼统注水剖面测井
注入剖面测井技术
2. 五参数注入剖面测井技术（三参数、压力、流量）
施工工艺（带同位素） （1）关井三小时后测全井段关 井温度和自然伽马本底曲线； （2）恢复注水，稳定后井下释 放同位素； （3）连续追踪同位素分配过程 曲线； （4）同位素分配好后，连续测 量两条同位素曲线。
0 10 20 30 40 50 60 70 相位差（度） 80
在油管中的标定的解释图版
在套管中的标定的解释图版
注入剖面测井技术
注入剖面测井技术
注入剖面测井技术
二、笼统注水剖面测井
注入剖面测井技术
