隧道洞口大管棚施工方案

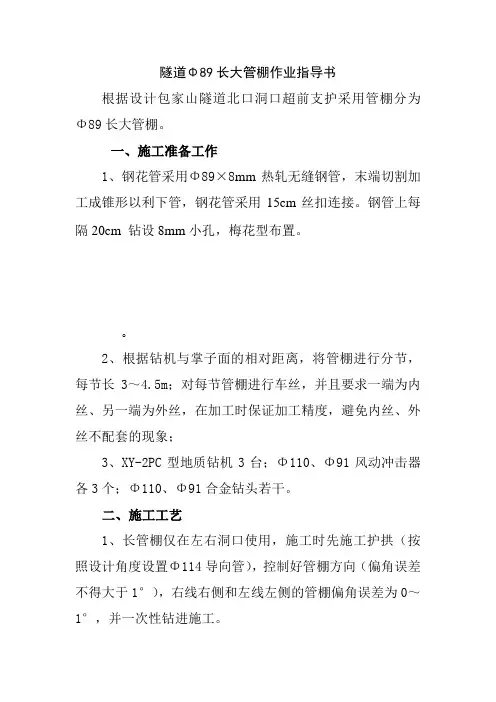

隧道Φ89长大管棚作业指导书
隧道Φ89长大管棚作业指导书根据设计包家山隧道北口洞口超前支护采用管棚分为Φ89长大管棚。
一、施工准备工作1、钢花管采用Φ89×8mm热轧无缝钢管，末端切割加工成锥形以利下管，钢花管采用15cm丝扣连接。
钢管上每钻设8mm小孔，梅花型布置。
隔20cm2、根据钻机与掌子面的相对距离，将管棚进行分节，每节长3～4.5m；对每节管棚进行车丝，并且要求一端为内丝、另一端为外丝，在加工时保证加工精度，避免内丝、外丝不配套的现象；3、XY-2PC型地质钻机3台；Φ110、Φ91风动冲击器各3个；Φ110、Φ91合金钻头若干。
二、施工工艺1、长管棚仅在左右洞口使用，施工时先施工护拱（按照设计角度设置Φ114导向管），控制好管棚方向（偏角误差不得大于1°），右线右侧和左线左侧的管棚偏角误差为0～1°，并一次性钻进施工。
2、钻孔时把套管与钻杆同时钻入隧道顶板前端设计深度。
钻孔完结后，先把套管内孔注水清洗干净后，再把钻杆取出，套管仍留在孔内供护孔用。
3、把周边有孔眼的钢管插入套管内，长管棚接头应采用丝扣，应确保接头“等强连接”，禁止将两管直接对焊。
4、钢管插入孔内长度不得小于95％。
5、钢管在插进后，再取套管钻进其他孔眼，钢管口端与孔口周壁用水泥密封。
6、注浆管用高压将水泥浆液压入钢管内，浆液通过钢管孔眼压注入孔壁的缝隙内，固结附近岩土层，注浆采用间隔注浆的方法，既先灌注“单”号孔，待固结后，再灌注“双”号孔的方法。
7、在管棚的支护下，采用环形开挖预留核心土法进行隧道开挖，开挖总长度为管棚总长度的90%。
8、记录好钻进参数（钻速、转数、钻压、冲洗液、时间等）；地质变化段深度；三、施工注意事项1、控制钻孔角度，尤其是接长钻杆后钻进角度应严格控制。
2、注浆时准确掌握浆液配比和注浆压力, 注浆前管口端应封堵可靠，并先进行注浆试验，完善施工工艺，杜绝不注浆或少注浆，杜绝钢管内出现空洞，降低钢管的抗弯性能。
隧道洞口及管棚施工方案
洞口及管棚施工方案一、洞口刷坡施工1．洞口采用机械刷坡，然后人工修整,清理防护岩面杂物，清除浮石及松动的岩石；用高压水冲洗坡面，并使岩面保持一定的湿度。
2．初喷：采用湿式喷射机喷射砼，移动式电动空压机供风，施作前先对机械进行技术检查，对水、风、电路进行检查，合格后方可运转，喷射混凝土分段、分片由下而上进行，向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料，喷层厚度为3cm,厚度要均匀。
3．锚杆：锚杆采用ф22的螺纹钢,锚杆长度为3米.锚杆以梅花形布置,锚杆间距为1. 5米,布置到边缘不够1. 5米但大于0.5米时要加布一根锚杆.在岩面上确定锚杆孔位、进行钻孔，孔深及孔径应符合图纸要求。
钻孔采用风动锚杆钻机或风钻凿岩机钻孔，钻至规定至深度后，用高压风吹孔，用牛角泵向孔内灌入水泥砂浆，并打入锚杆,锚杆外露部分不小于3cm以便挂网连接。
孔口不满部分用泵补灌，再用砂浆将孔口抹平。
锚杆布置见附图。
4．挂网：钢筋网加工车间集中加工，人工安装。
安装过程中采用钢钎或木柱将网片顶至密贴坡面，然后将网片焊接在安设好的锚杆上固定,钢筋网片加工示意图为通用图,但边缘部分的钢筋网要用同型号钢筋封死。
使用前，钢筋网须经试验合格，并除锈。
在洞外分片制作，安装时要求焊接并且搭接长度不小于8cm，钢筋网采用人工铺设，利用锚杆连接牢固。
5．复喷：喷砼时，减小喷头至受喷面距离和风压以减少钢筋振动，降低回弹。
钢筋网喷砼保护层厚度为5cm，保证钢筋网被覆盖完全。
6．刷坡线根据测量组放线定位确定二、管棚施工顺序安排以刷坡面为施工平台进行管棚工程的施工，隧道拱部范围内从中间向两侧施作(考虑围岩情况)。
三、施工工艺及方法采取施工技术为：采用德国TT40水平导向钻机先成孔后跟管钻进完成管棚施工，一次完成。
1．施工机械布置主机安置于施工钻孔处，主机中心线与管棚中心线应重合，液压动力系统和泥浆系统安置于主机边缘，隧道洞口砌筑泥浆池，用于储蓄施工后流出的泥浆。
洞口施工方案(套拱、大管棚)
洞口施工方案(套拱、大管棚)在工程建设领域，洞口施工是一个重要的环节，尤其是在隧道、地下管廊等工程中。
洞口的施工方案对工程的进度和质量都有着至关重要的影响。
在进行洞口施工时，套拱和大管棚是两种常见的施工方式，它们各有特点和适用场景。
套拱施工方案套拱是一种常见的洞口施工形式，它是通过预制的拱形构件将洞口进行覆盖，形成一个稳定的结构。
套拱的施工是在地面完成的，施工过程较为简单，施工周期短，适用于一些对施工时间要求比较紧迫的工程项目。
套拱的优点包括施工速度快、操作简便、施工过程受天气等外界因素影响较小等。
然而，套拱也存在一些局限性，如承载能力有限、耐久性较差等。
大管棚施工方案大管棚是另一种常见的洞口施工形式，它是通过搭建支撑结构，然后在支撑结构之上搭设覆盖物，形成一个类似大棚的结构。
大管棚的施工通常在洞口内部完成，适用于一些对施工空间有特殊要求的工程项目。
大管棚的优点包括适用于大型工程、施工空间大、可在洞口内外同时进行作业等。
然而，大管棚施工也存在一些缺点，如施工周期较长、施工难度较大等。
比较与选择在选择套拱和大管棚施工方案时，需要综合考虑工程项目的具体情况。
如果工程项目对施工周期有较高的要求，套拱可能是更好的选择；如果工程项目对施工空间有特殊的要求，大管棚可能更适合。
在实际应用中，也可以根据工程项目的具体情况，结合套拱和大管棚的优点，采取混合施工的方式，以达到最佳的施工效果。
综上所述，套拱和大管棚是两种常见的洞口施工方案，它们各有优点和局限性。
在选择施工方案时，需要根据工程项目的具体情况做出合理的选择，以确保工程项目的顺利进行和质量保障。
隧道洞口大管棚施工方案
隧道洞口大管棚施工方案1. 编制说明1.1 编制依据1.2 编制范围2. 工程概况与现场施工条件2.1 工程简介2.2 管棚设计要求2.2.1 设计参数3. 施工机械、设备和人员配置4. 施工准备4.1 技术准备4.2 试验准备4.3 场地准备4.4 用电准备4.5 物资准备5. 施工方案5.1 施工顺序5.2 施工流程管棚施工流程包括基础施工、钢结构安装、内部设施安装等步骤。
在施工过程中，要严格按照相关规定进行施工，确保施工质量和安全。
测量放样需要将导向墙位置放出并标记，将导向墙基础开挖线放出并标记。
导向墙开挖后需立即进行地基承载力试验，达到设计要求的地基承载力后方可进行施工。
在进行导向墙混凝土施工前，需要先加工支撑导向墙混凝土浇筑的拱架和模板。
支撑拱架采用I20b工字钢三榀。
测量队按照导向墙预留变形量进行测量放线，将导向墙轮廓线和导向管位置放出。
导向管安装完毕，经检验合格后进行混凝土的浇筑。
顶部模板采用木模板，每块模板长50cm，宽100cm（根据实际情况宽度进行调整）。
在浇筑混凝土前，设置两排Φ16钢筋，在钢拱架上焊接，作为顶部模板的加固拉筋，钢筋间距1m。
模板安装完毕后，紧靠模板沿导向墙环向设置钢筋，钢筋与拉筋的外露部位焊接以加强模板支撑。
在钻孔施工时，在洞口架设作业平台，钻机放在平台上，用四根斜撑固定在平台上，以减小钻机工作时偏斜，提高施钻精度。
为保证钻孔方向，钻机钻速及顶推压力要调得较小。
采用100B型潜孔钻机进行钻孔，刚开始施工时要低速低压，钻深1米后转入正常转速，压力升至1.0Mpa。
第一根钻杆外露0.2～0.3米时，停止钻进，用两根管钳人工卡紧钻杆，钻机低速反钻，脱开钻杆，大臂退回原位，人工装入第二根钻杆，钻机低速送到第一节钻杆尾部，方向对准后联成一体。
按此安装第三根、第四根或更多根，直到钻到设计长度。
换杆时经常检查钻杆是否弯曲，有无损伤，中心水孔是否畅通，不合格的及时更换，以保证正常作业。
隧道长管棚专项施工方案精品教案
隧道长管棚专项施工方案牡绥铁路工程III标编制：复核：审批：目录1.适用范围 ........................................... - 1 -2.作业准备 ........................................... - 1 -2.1内业准备.......................................... - 1 -2.2外业准备.......................................... - 1 -3.技术要求 ........................................... - 1 -4.施工程序与工艺流程 ................................. - 2 -4.1施工程序.......................................... - 2 -4.2工艺流程.......................................... - 2 -5.施工要求 ........................................... - 3 -5.1施工准备.......................................... - 3 -5.2施工工艺.......................................... - 4 -5.3施工控制要点...................................... - 8 -5.4施工突发事故及处理预案............................ - 8 -6.材料要求 ........................................... - 9 -7.劳动组织 ........................................... - 9 -7.1劳动力组织........................................ - 9 -7.2施工人员安排...................................... - 9 -8.设备机具配置 ...................................... - 10 -9.质量控制及检验 .................................... - 11 -9.1质量控制......................................... - 11 -9.2质量检验......................................... - 11 -10.安全及环保要求 ................................... - 13 -10.1安全要求........................................ - 13 -10.2环保要求........................................ - 14 -隧道长管棚专项施工方案1 适用范围适用于红池隧道和转心湖隧道Ⅴ级以上浅埋、软弱、破碎带围岩隧道洞口超前支护。

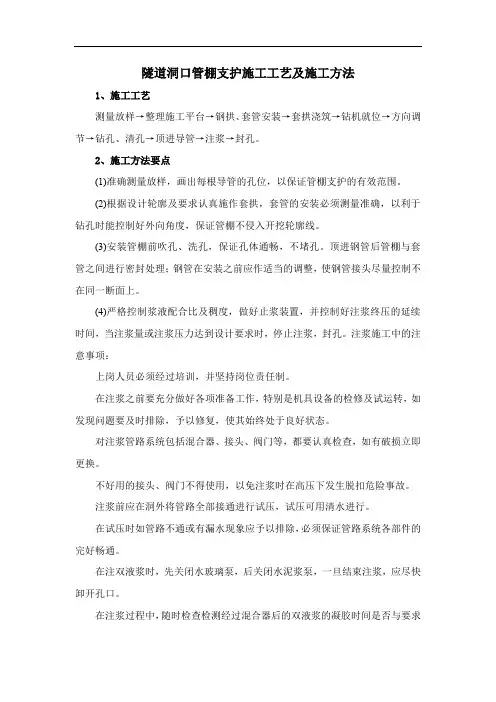

隧道洞口管棚支护施工工艺及施工方法
隧道洞口管棚支护施工工艺及施工方法1、施工工艺测量放样→整理施工平台→钢拱、套管安装→套拱浇筑→钻机就位→方向调节→钻孔、清孔→顶进导管→注浆→封孔。
2、施工方法要点(1)准确测量放样，画出每根导管的孔位，以保证管棚支护的有效范围。
(2)根据设计轮廓及要求认真施作套拱，套管的安装必须测量准确，以利于钻孔时能控制好外向角度，保证管棚不侵入开挖轮廓线。
(3)安装管棚前吹孔、洗孔，保证孔体通畅，不堵孔。
顶进钢管后管棚与套管之间进行密封处理；钢管在安装之前应作适当的调整，使钢管接头尽量控制不在同一断面上。
(4)严格控制浆液配合比及稠度，做好止浆装置，并控制好注浆终压的延续时间，当注浆量或注浆压力达到设计要求时，停止注浆，封孔。
注浆施工中的注意事项：上岗人员必须经过培训，并坚持岗位责任制。
在注浆之前要充分做好各项准备工作，特别是机具设备的检修及试运转，如发现问题要及时排除，予以修复，使其始终处于良好状态。
对注浆管路系统包括混合器、接头、阀门等，都要认真检查，如有破损立即更换。
不好用的接头、阀门不得使用，以免注浆时在高压下发生脱扣危险事故。
注浆前应在洞外将管路全部接通进行试压，试压可用清水进行。
在试压时如管路不通或有漏水现象应予以排除，必须保证管路系统各部件的完好畅通。
在注双液浆时，先关闭水玻璃泵，后关闭水泥浆泵，一旦结束注浆，应尽快卸开孔口。
在注浆过程中，随时检查检测经过混合器后的双液浆的凝胶时间是否与要求一致，否则要及时查找原因，予以排除，直到符合要求为止。
注浆作业必须前后配合，统一指挥，在操作过程中必须配备专业电工，以防电路、电器设备发生问题以及中途停电造成意外事故。
注浆结束后，所有的机具设备，特别是搅拌机、注浆机、注浆管、接头、阀门、储浆桶等，都要认真清洗干净，撤出工作面，并进行检查、保养，使其处于良好状态备用。
(5)控制钻爆参数及掘进进尺，保证每个循环都在超前支护有效范围内，并控制好每个循环超前支护搭接长度。
隧道施工方案-隧道长大管棚施工
隧道长大管棚施工一、施工方法：管棚由钢管和钢架组成，并辅助锚杆和喷射砼，管棚直径为 80～180mm,一般采用108mm×4.5mm厚热扎无缝钢管,管与管的中心间距采用2.5～3 倍管径30～50cm,管棚长度不宜小于 10m,根据地质,机械设备及施工条件确定,长度一般为 10～40m,如需设置管棚段落过长,可分组设置,纵向两组管棚的搭接长度不小于 3.0m。
先施作好的超前管棚，在管棚的超前支护下，采用上半断面法掘进，上部开挖后及时安设拱部钢拱架和锚、网、喷等初期支护，钢架采用型钢拱架或格栅拱架，待完全作好拱部支护后，开挖下部，下部左右两侧交错施工，待一侧的钢架和初期支护施作完毕后，再开挖另一侧。
钢支架采用型钢或φ22格栅钢筋拱架,锚杆采用φ22钢筋,喷射砼采用 20 号砼,钢拱架的受力计算要承受2～4m 的松散岩体爱力,采用型钢拱架时,不计算喷射砼的受力(如施工图已有设计,按设计方案执行)。
二、施工工艺:1.施作工作室,工作室应比设计断面大 30～50cm(如在洞内施作长管棚)。
2.施工导拱,安装导管,导管长度为 2～2.5m,管径应大于管棚直径 20～30mm。
3.施钻工作平台,工作平台必须能承受钻机的活载能力,因此必须牢固可靠,在洞口段施工,最好设在地面上,即导拱只作一半(弧形部份)。
下一半在打完管棚后施作（即先拱后墙）。
4.钻机就位,施钻到设计位置。
（先施作有孔钢管，后施作无孔钢管）5.顶进钢管到设计位置。
6.管内注浆,注浆压力为 0.5～1.0MPa。
7.施作导拱下部墙,先作一边,再作另一边,防止拱下沉。
8.洞内开挖,洞内开挖一般采用半断面进行,即先挖上部,在作完锚杆胶喷射砼后, 再作下部。
（如是液压台车施工，可作全断面开挖，开挖进尺不大于 1.5m,一般为 1m。
挖完一次，作一次的锚杆喷射砼或安装钢支架，以此循环进行直至作完全部管棚段。
三、劳动力组织及进度指标：(指施作管棚一项)劳动力组织:电工 1 人机械工 1 人施钻工 1 人换钎工 2 人测量工 1 人(测量钻机及钻杆方向位置)共计 6 人。
隧道洞口大管棚专项施工方案
隧道洞口大管棚专项施工方案1. 引言本文档旨在详细描述隧道洞口大管棚专项施工方案。
该方案针对隧道洞口的大型管棚的施工工作进行了规划和安排，以确保施工过程高效、安全，并达到设计要求。
2. 施工目标隧道洞口大管棚专项施工的主要目标包括：•安全施工：确保施工过程中的人员、设备和物资的安全；•高质量施工：按照设计要求进行施工，保证施工质量；•工期控制：合理安排施工工序，确保工期的控制；•成本控制：合理使用资源，控制施工成本。
3. 施工准备在开展隧道洞口大管棚专项施工前，需要进行以下准备工作：3.1. 资源准备•确保施工所需的人员、设备、物资等资源齐备；•确保施工过程中的安全措施和防护设施的供应和安装。
3.2. 工作计划制定详细的工作计划，包括施工工序、工期安排、人员配备等。
工作计划需要与相关部门进行沟通和协调，确保整个施工过程顺利进行。
3.3. 施工方案编制根据设计要求，编制详细的施工方案，包括施工方法、工序安排、技术要求等。
施工方案需要经过专业人员的审核和批准。
4. 施工流程4.1. 基础施工首先进行隧道洞口大管棚的基础施工，包括基坑开挖、地基处理、基础浇筑等工序。
基础施工需要严格按照设计要求进行，确保基础的牢固性和稳定性。
4.2. 结构施工在基础施工完成后，进行隧道洞口大管棚的结构施工。
结构施工包括梁柱的安装、墙体的砌筑、屋面的施工等。
施工过程中需要控制好施工质量和进度，确保结构的安全和稳定。
4.3. 防水施工隧道洞口大管棚需要进行防水处理，以防止雨水渗入。
防水施工需要选用合适的材料和施工方法，确保防水效果达到设计要求。
4.4. 安装工程在结构施工完成后，进行隧道洞口大管棚的安装工程。
安装工程涉及到管线的敷设、设备的安装等工作。
安装工程需要按照相关规范进行，确保安装质量和安全性。
4.5. 完工验收施工完成后，需要进行完工验收。
验收标准依照设计要求和相关规范进行，以确定隧道洞口大管棚的施工质量是否符合要求。
隧道洞口管棚施工方案
隧道洞口管棚施工方案一、工程概况两间房1#隧道位于河北省承德市隆化县太平庄乡两间房村境内，进口位于承德市隆化县太平庄乡两间房村,出口位于隆化县太平庄乡套鹿沟村，设计为小净距隧道，洞室净空2-1０.７5＊５m，起讫桩号左线ZK60+５10- ＺK６0+984，长47４m，两间房1#隧道左线出口洞门采用端墙式，我部拟选取两间房1#隧道进口左洞管棚施工作为管棚施工首件工程。
二、工程地质条件1、地形、地貌隧道所在区域一级大地构造为中朝准地台，路线穿行二级构造单元燕山台褶带内,穿行的三级构造单元承德拱断束。
２、工程地质地层为太古界单塔子群燕窝铺组片麻岩及第四系风积黄土状粉质黏土。
3、水文地质勘察期间各钻孔勘查深度范围内未见稳定地下水。
地下水对隧道的施工影响较小。
三、编制依据1、公路隧道施工技术规范(JTＪ F60—２0０９）2、公路工程质量检验评定标准(JTGF80/１-2004)3、总监办及筹建处有关文件4、张承高速承德段TJ17标施工设计图5、爆破安全规程. （GB67２２-2003)四、施工准备1、技术准备1．1、组织技术人员学习图纸，掌握设计意图，实际复核设计提供的地形资料，根据现场实际情况编制洞口开挖方案,向技术人员及作业班组进行详细的技术、安全交底。
1.２、复核逐桩坐标,复核设计高程,对洞口的导线加密点和水准控制点进行复测。
２、人员准备2.1施工管理人员为了保证施工顺利进行,我部配备足够的管理人员、专职安全员、现场工程师，专职质检员、试验员、测量员等施工人员。
具体详见下表4-1 表４－1 施工管理人员一览表.2施工队人员组成见下表4-2表4－2 施工队人员组成一览表3、施工设备、原材料准备3.1、根据施工方法拟投入洞口开挖的主要施工机械见下表4-3表4-3 进场设备一览表３.2、原材料洞口施工便道及场地修建平整好以后,即在进出口料场储存一定数量的砂石料和钢材、水泥等建筑材料，以免施工时停工待料。
隧道管棚方案
深圳市石清大道一期道路工程4标羊台山隧道管棚施工方案编制：复核：中铁一局集团有限公司石清大道一期道路工程4标项目经理部二〇一五年四月目录一、编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)二、工程简介 (1)2.1工程概况 (1)2.2工程地质、气象、水文 (2)2.3超前大管棚设计参数 (5)2.4主要工程数量 (5)三、施工安排及准备工作 (6)3.1施工顺序及工期安排 (6)3.2资源配置计划 (6)四、施工工艺、质量控制 (8)4.1施工工艺流程 (8)4.2施工方法及控制要求 (8)4.3施工质量控制 (13)五、施工质量检验方法及标准 (14)5.1套拱钢拱架质量控制及检验项目 (14)5.2超前大管棚质量控制及检验项目 (14)六、质量保证、安全保证、环境保护体系及措施 (15)6.1质量保证体系及措施 (15)6.2安全体系及保证措施 (17)6.3环境保护体系及保证措施 (18)羊台山隧道洞口管棚施工方案一、编制依据及原则1.1编制依据《城市道路工程设计规范》（CJJ 37-2012）《公路路基设计规范》（JTG D30—2004）《公路隧道施工技术规范》（JTG F60—2009）《公路工程地质勘察规范》（JTG C20—2011）《公路环境保护设计规范》（JTG B04-2010）《锚杆喷射混凝土支护技术规范》（GBJ 50086—2001）《深圳市石清大道一期道路工程施工图设计》深圳市交通公用设施建设中心的相关文件要求。
本工程实施性施工组织设计。
1.2编制原则根据本工程的工期要求及施工特点编制施工进度计划。
发挥全体技术人员和生产工人的优势,组织状态良好的机械设备进场施工,提高施工生产效率确保施工进度。
二、工程简介2.1工程概况2.1.1.工程概况石清大道起于石岩街道罗租社区南部，与宝石路（二期）连接，沿机荷高速由西向东布线，终于五和大道，终点与布澜路对接，沿线经过石岩、大浪、观澜、龙华4个街道。
隧道洞口大管棚专项施工方案范本
隧道洞口大管棚专项施工方案一、项目背景近年来，城市的道路建设与改造迅速发展，因此，隧道建设逐渐成为了现代城市建设的重要组成部分。
而隧道建设中，隧道洞口大管棚工程作为一项非常重要的建设内容，对于隧道的通行安全和沿线环境美化具有非常重要的意义。
因此，本文将就隧道洞口大管棚专项施工方案进行介绍。
二、项目概述2.1 项目目标本项目的目标是打造一座洞口大管棚，实现隧道的通行安全和沿线环境美化的双重目的。
2.2 项目需求为了达成上述的项目目标，本项目需要满足如下的需求：1.隧道洞口大管棚的设计应满足通行安全和沿线环境美化的要求；2.隧道洞口大管棚施工计划应合理，施工进度应满足工期要求；3.隧道洞口大管棚施工过程中，应确保施工质量符合要求，并保障工人和周边居民的安全；4.隧道洞口大管棚施工后，应保证洞口通风、排气、照明等设施完好齐备。
2.3 项目范围本项目的范围主要包括如下内容：1.隧道洞口大管棚的设计方案；2.隧道洞口大管棚的施工方案、进度安排和质量要求；3.隧道洞口大管棚施工期间的施工现场管理；4.隧道洞口大管棚施工后的安全管理、设施维护和环境保护。
三、项目实施方案3.1 设计方案3.1.1 设计要求1.隧道洞口大管棚应考虑洞口通行安全和沿线环境美化要求。
2.隧道洞口大管棚的设计应符合国家及地方有关设计标准和规范要求。
3.隧道洞口大管棚的设计应灵活、实用，并考虑后期维护成本。
3.1.2 设计内容1.隧道洞口大管棚的设计应包括工程量清单、结构设计、施工图设计、设施选型等内容。
2.隧道洞口大管棚的结构设计应考虑地质、气象、地域等因素，并按照防水、防火、防盗等要求进行设计。
3.隧道洞口大管棚设计中的设施选型应考虑施工方便性、使用寿命、保养成本等多方面因素。
3.2 施工方案3.2.1 施工要求1.施工单位要保证施工过程中严格遵守有关的安全规定，保证工人和周边居民的安全。
2.施工单位要对施工现场进行管理和组织，保证施工质量和进度。
洞口施工方案(套拱、大管棚)
隧道进洞大管棚施工技术方案首先施工洞口边、仰坡外的截、排水沟，做到排水畅通。
明洞和洞口土石方采用明挖法开挖，采取机械自上而下分层开挖土方，风动凿岩机钻孔，浅孔控制爆破开挖岩石，反铲挖掘机配合自卸汽车装、运碴，及时进行边坡支护。
洞口开挖遵循“早进洞，晚出洞”的原则，不大挖大刷，造成高仰坡破坏，预防破坏洞口的自然与和谐，影响洞口边坡及仰坡的稳定。
隧道洞口拱顶以上仰坡高度一般控制在2m以内，做到少破坏就是最大的保护，当洞口地面高程与设计图纸不符时立即报请监理工程师审查。
1、环形开挖留核心土施工方法本洞进洞土质易坍塌围岩软弱采用环形开挖留核心土法开挖。
在超前预支护后采用人工配合风镐等机械进行上半断面弧形导坑开挖，套拱及管棚施工完成后，再开挖核心土，下半断面采用挖掘机或装载机直接开挖2、套拱施工方法套拱采用I18的工字钢，间距50c m共四榀工字钢，套拱长200c m，采用C20砼浇筑厚60c m，砼采用商品砼，工字钢的连接是φ140的无缝钢管厚8m m该钢管同时也是大管棚的导向管，导向管的间距为40c m与管棚钢管之间的连接采用焊接。
导向管的角度应与大管棚钢管的角度相同。
3、长管棚施工方法（1）、管棚参数长度——36m材料——φ108无缝钢管，壁厚6m m，节长3m、6m间距40c m外插角1°（不包括路线纵坡），方向与路线中线平行施工误差径向不大于20c m，沿相邻钢管方向不大于10c m（2）、管棚加工管棚前端加工成锥形，锥头长10c m；管身钻φ8泄浆孔，间距29c m，共设3排，梅花形布置。
（3）、管棚施工管棚施工前，先施工套拱2米，套拱厚60c m，采用C20砼；套拱兼作长管棚导向墙并在复合式衬砌外轮廓以外施作。
套拱施工后，搭设钻机操作平台。
管棚钻进及钢管推进采用X Y-2B-300型钻机。
在钻进过程中，为保证钻孔方向准确，采用光耙测斜仪，量测钢管钻进的偏斜度。
（4）、管棚布置钢管接头采用丝扣连接，丝扣长14.5c m。
隧洞施工超前管棚等方法
隧道施工方法及工艺一、地质预报施工前对地质要有一个准确了解，通过TPS超前预报系统、单孔（多孔）探测、地质勘察资料和地质素描等综合判断能够对地质情况有一个准确全面的认识，同时通过对取得的一手资料进行综合分析，采取不同的施工方案。
1、超前长管棚：（1）施工范围：超前长管棚在隧洞洞口。
（2）施工参数：钢管规格采用热轧无缝钢管φ108mm，壁厚6mm节长3～6m。
管棚间环向间距为50cm；施工时与线路方向（不包括线路纵坡）平齐，倾角为1°；施工误差径向一般不大于20cm，隧道纵向同一横截面内的接头数不大于50%，相邻钢管接头至少（前后）错开1.0m。
（3）施工配备XY―28―300电动钻机,钻进并顶进长管棚。
管棚应严格按照轮廓线施工，无缝钢管管壁预先加工为φ10mm小孔，孔的布置为20×20cm呈梅花型布置，每钻完一孔立即顶进一根钢花管。
钻进过程中应经常用测斜仪量测钢管钻进的的偏斜度，发现偏斜超过规范要求时应立即纠偏。
钢管接头采用丝扣连接，丝扣长度为15cm。
为使钢管接头错开，编号为奇数的第一节管采用3m钢管，编号为偶数的第一节钢管采用6m钢管，以后每节采用6m钢管。
（4）注浆参数的选定：注浆选用BW250/50型注浆泵2台（每一工作面），注浆扩散半径为50cm，注浆采用分段注浆。
浆液选用水泥水玻璃混合浆液，水泥浆液与水玻璃浆液体积比为1∶0.5，水泥浆液水灰比1∶1；水玻璃浓度为35波美度，模数为2.4,注浆压力为初压0.5～1.0Mpa，终压2.0Mpa。
（5）施工注意事项：注浆应先进行注浆现场试验，严格确定计量器具。
注浆后及时清理管内浆液，并用M30水泥砂浆紧密充填增加管棚的有效刚度和强度。
（5）注浆质量的检查，注浆后再打无孔钢管检查注浆质量，对于效果不好未达到设计要求的个别孔要在旁边进行补钻施工。
2、超前锚杆：超前自进式锚杆用于洞口围岩较好地段（辅助进洞）或溶洞极发育地段，以确保进洞安全。
隧道洞口大管棚施工方案
隧道洞口大管棚施工方案1. 引言为确保隧道洞口大管棚施工的顺利进行，本方案旨在详细描述施工步骤、工程要求和质量控制措施。
施工期间应严格按照本方案进行，并在施工过程中不断检查和修正。
2. 施工步骤2.1 前期准备在施工前，需进行准备工作，包括： - 清理隧道洞口周围的杂物和垃圾； - 测量隧道洞口的尺寸和形状，确保施工计划与隧道洞口符合； - 安装必要的安全防护措施，如围栏和警示标志。
2.2 搭建施工支架在隧道洞口上方搭建施工支架，以提供施工人员的工作平台和安全保障。
支架的搭建应符合以下要求： - 结构稳固，能承受工作人员和设备的重量； - 支架与隧道洞口之间应保持适当距离，以便进行施工作业； - 支架的安装应符合相关安全规范。
2.3 钻孔和支撑在隧道洞口的顶部和两侧进行钻孔，并安装支撑材料，以增强隧道洞口的稳定性。
具体步骤包括： - 根据设计要求，在洞口顶部和两侧进行钻孔。
钻孔的位置和数量应符合设计图纸； - 将合适尺寸的钢筋插入钻孔，并注入混凝土固定； - 检查支撑材料的质量和固定情况，确保隧道洞口的稳定性。
2.4 安装大管棚在钻孔和支撑工作完成后，进行大管棚的安装。
具体步骤如下： - 将大管棚的各个部分运送到施工现场，并进行组装。
组装过程中需要注意安全和质量控制； - 将已组装好的大管棚安装在支撑材料上，确保牢固稳定； - 检查大管棚的质量，确保结构完整和符合设计要求。
2.5 环境整理和清理在大管棚安装完成后，进行环境整理和清理工作，以确保施工现场的整洁和安全： - 清理施工现场的杂物和垃圾； - 检查大管棚及周围支撑材料的情况，进行必要的维护和修复；- 确保施工现场符合相关安全要求。
3. 质量控制措施为确保施工质量，以下措施应得到严格执行： - 施工人员应经过相关培训和持证上岗，熟悉施工要求和操作规程； -所有用于施工的材料均应符合相关质量标准，且在使用前进行检验； - 进行施工前、中、后的现场检查和复核，确保工程的完整性和质量； - 如发现施工缺陷或质量问题，应立即采取相应纠正措施。
隧道管棚施工方案
xx隧道管棚施工方案1.工程规定及施工条件本工程是采用超前大管棚旳措施对万山隧道洞口段拱部进行预支护。
管棚长度 ( ) m，选用Φ108热轧无缝钢管、壁厚6mm。
钢管沿开挖轮廓线外放100mm，以外插角3度打设（未考虑线路纵坡）。
钢管内外注水泥浆，水灰比为1：1,注浆压力0.4~0.8Mpa。
2.施工难点及对应旳技术措施2．1管棚套拱长度为1米。
2．2 根据地质勘察汇报，管棚施工部位重要为拱部140°范围布设.2．3 假如地下水位高，也许在钻进时出现涌水导致孔壁坍塌，钻孔口需采用密封保压措施，并亲密监视出浆量；2．4可根据工程需要，在掌子面下部左右两侧各打设２~３个水平降水孔，让作业区内旳地下水自然流出，减少水位，以提高管棚打设及隧道开挖过程中旳施工安全度。
3.施工组织方案根据设计规定和现场特点，本次施工采用有线导向水平跟管钻进措施一次将钢管打进( )m，钢管用丝扣连接。
3．1 重要施工设备A．HTG-100型水平定向钻机1台。
全液压驱动，功率：55KW；顶进/回拖力：150KN；扭矩：6000NM。
B．SE－1型水平导向系统1套。
包括探头和监视器，导线连接。
可测钻头倾角及钻头斜面旳面向角，探头发射旳光束可监测左右偏斜。
C．泥浆系统。
包括BW－250型泥浆泵2台，泥浆搅拌器2台，2KW污水泵1台。
D．BX1－500型电焊机1台。
E．H－3移动式钻机工作台架1套。
3．2施工用材料A．Φ108x6无缝钢管；B．注浆用水泥；3．3施工条件规定A．施工场地应平整结实，高度适中（地平面往上距最低孔位80-100cm），无积水，无影响钻机正常运行旳障碍物，有工人进出场地旳安全通道，不得有威胁施工安全旳其他作业。
B．有设备及钢管水泥进出场地旳安全通道及合适旳吊装工具。
C．动力电100KW接至离掌子面30m以内。
D．水源接至掌子面30m以内。
E．有足够空间安装泥浆池。
3．4施工人员配置工班班长2人（白、夜班）钻工、机手、泵工、焊工10人含兼职,人数可适增长（白、夜班）合计21人正常钻进期间两班轮番作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.编制说明 (1)1.1编制依据 (1)1.2编制范围 (1)1.3编制原则 (1)2.工程概况与现场施工条件 (1)2.1工程简介 (1)2.2管棚设计要求 (2)2.2.1、设计参数 (2)3.施工机械、设备和人员配置 (3)4.施工准备 (6)4.1技术准备 (6)4.2试验准备 (6)4.3场地准备 (6)4.4用电准备 (6)4.5物资准备 (6)5. 施工方案 (8)5.1 施工顺序 (8)5.2 施工流程 (8)5.3 施工工艺 (8)5.3.1测量放样 (8)5.3.2导向墙施工 (8).5.3.3大管棚施工 (11)6.施工质量要求 (14)7.安全要求 (15)8.环保要求 (16)DK368+794～DK387+598.25段隧道超前大管棚专项施工方案1.编制说明1.1编制依据⑴《新建铁路玉溪至磨憨线隧道施工工法及辅助措施》⑵《新建铁路玉溪至磨憨线隧道施工设计图》⑶本项目有关设计、施工、验收、检测等技术标准、规范、规程；⑷施工现场踏勘所取得的有关工程地质、水文、气象、材料供应、施工场地、水电、交通运输状况等调查资料。
⑸我单位在以往铁路隧道大管棚工程施工中获得的施工经验、成熟技术、科技成果、施工工艺方法及现有的技术力量、施工人员、机械设备资源情况等。
1.2编制范围新建玉溪至磨憨铁路线YMZQ-18标，起讫里程DK368+794～DK387+598.25,编制范围为：管段内南联山隧道、巴奇隧道、景宽1号隧道及景宽2号隧道、南联山隧道1号斜井、南联山隧道2号斜井、及景宽2#隧道横洞洞口大管棚施工。
1.3编制原则严格执行“早进晚出、环境保护”的原则，尽量做到拱顶不刷坡或少刷坡进洞，严格按照合同文件和设计施工图纸、铁路施工验标的要求，优化组织，统筹安排，突出重点，兼顾一般，保质保量按期完成施工任务；保证工程质量，确保施工安全，重视环境保护，做到文明施工。
2.工程概况与现场施工条件2.1工程简介本管段为新建玉溪至磨憨铁路线YMZQ-18标，管辖范围DK368+794～DK387+598.25 (南联山隧道进口至景宽二号隧道出口工区终点），线下工程正线长度18.804km。
构筑物主要有隧道4座（南联山隧道、巴奇隧道、景宽1号隧道、景宽2号隧道）；桥梁2座，车站一座，路基及附属工程。
主要工程数量表2.2管棚设计要求2.2.1、设计参数各隧道管棚具体参数详见附表，管棚节长7m、4m和3m。
单根管棚长35m配管形式：4m+7m×4根+3m。
单根管棚长25m配管形式7m×3根+4m。
注浆材料：水泥浆水灰比：1:1，可添加早强剂；注浆压力：0.5～2Mpa，注浆前进行现场注浆实验,根据实际情况确定注浆参数；钻孔允许误差：孔距±150mm，孔深±50mm；钢花管上钻注浆孔，孔径10～16mm，孔间距15～20cm，呈梅花形布置，尾部留不小于100cm的不钻孔的止浆段；钢管接头采用丝扣连接，丝扣长度15cm，接头钢管的两端均加工成内车丝扣，长度300mm。
隧道纵向同一断面处的接头数量不大于50%，相邻钢管的接头至少错开1m；2.3大管棚设计图在开挖轮廓线以外拱部范围内施工大管棚外径108mm/89mm、壁厚8mm。
导向墙基础在管棚施作平台线下0.5m，断面尺寸为1.0×1.0m，采用C20混凝土。
导向墙设3榀I20b工字钢，钢架外缘设外径152mm/127mm、壁厚5mm导向钢管。
导向墙施工主要包含导向墙开挖、钢架及导向管安装、模板支撑及模板安装、砼浇筑及养护等工序。
大管棚布置见下图：双线隧道大管棚示意图双线隧道大管棚断面图单线隧道大管棚断面图单线隧道大管棚示意图3.施工机械、设备和人员配置根据施工进度安排及现场施工条件，按照下表进行机械设备、人员的配备，此两表为每处导向墙最低配置要求，项目部根据适度要求随时增加机械设备及人员。
表3.1-1 机械设备、辅材配置计划表4.1技术准备测量组根据隧道施工图纸和有关勘测资料，对交付使用的隧道轴线桩、平面控制三角网基点桩及高程控制的水准基桩等，进行详细的测量检测和核对，并对隧道进出洞口联测，进行贯通测量，贯通误差符合要求后，将测量成果报送监理工程师。
进行洞顶沉降观测点，基点布设，并取得第一组数据。
工程技术部组织技术人员熟悉施工图纸、明白设计意图，对作业班组进行技术交底。
4.2试验准备C20混凝土配合比在施工前由试验室试配完毕，并经监理工程师审批。
混凝土所用原材进场后进行检验。
对进场的钢筋、工字钢进行试验检验。
确保材料全部合格。
4.3场地准备将施工所需的场地提前进行规划，做好征迁工作。
场地规划做好排水准备，以防雨季场地内积水。
洞顶截水沟排水系统完成，洞顶上方危石全部清除。
4.4用电准备项目经理部配备一台150KW的发电机，保证正常施工用电。
4.5物资准备导向墙混凝土在拌和站集中拌合，施工前提前联系拌和站，确保导向墙施工所需的混凝土原材备料充足，能够满足施工需要。
管棚注浆浆液（水泥浆水灰比：0.8:1-0.5:1）在现场根据试验室提供的配合比进行拌制。
导向墙钢筋及模板支撑钢拱架在钢筋加工场统一加工，施工前提前联系钢筋加工场，确保施工前能够将导向墙施工所需要的钢筋、钢拱架加工成型。
双线隧道大管棚材料单线隧道大管棚材料5.1 施工顺序施工准备→测量放样→导向墙基础浇筑→导向墙浇筑→搭设工作平台→钻孔、清孔、验孔→报监理验收→安装管棚→注浆→封孔。
5.2施工流程图5.2-1 导向墙施工工艺流程图5.3 施工工艺5.3.1测量放样由测量组将导向墙位置放出，采用红油漆标记；将导向墙基础开挖线放出、并撒上白灰线标记。
5.3.2导向墙施工导向墙开挖后立即做地基承载力试验，达到设计要求的地基承载力后，方可进行施工。
⑴在进行导向墙砼施工前，先加工支撑导向墙砼浇筑的拱架和模板。
支撑拱架采用I20b工字钢三榀。
测量队按照导向墙预留变形量进行测量放线，将导向墙轮廓线和导向管位置放出。
⑵导向墙可采用立模法施工。
由测量人员控制标高，放出导向墙的里程位置。
⑶安放钢拱架。
钢架用冷弯机加工成型，分3单元制作，在施工现场进行组装。
钢架连接钢板采用220×240×14mm钢板，钢板预留孔，各单元钢架用高强M20×60螺栓连接，A22螺栓孔采用台钻按设计图纸尺寸进行钻眼。
每榀钢架单元长及连接钢板示意图如下：双线隧道大管棚钢架示意图（单位：mm）单线隧道大管棚钢架示意图(单位：mm)钢架连接钢板示意图(单位：mm)⑷钢架安装完毕后安装导向管。
首先在测量放样，放出导向墙内3榀拱架外边缘的隧道中心线，然后沿钢架外边缘中心线按40cm的间距120°角范围内标出导向钢管的摆放位置，外插角按3°设置，计算出3°外插角的坡高，设定导向管的外插角。
根据坡率计算出3榀拱架的对应高程，每榀拱架0.5m间距，即每榀拱架抬高2.5cm，导向管焊接在调整好的工字钢，采用U型钢筋，将导向管固定卡在工字钢上，焊接牢固，防止浇筑混凝土时产生位移。
在浇筑混凝土前，将管口密封，防止混凝土堵管。
⑸采用A42钢管搭设支撑脚手架、工作平台（搭设要求：横向间排距1.0m×1.0m，纵向排距0.5，共四排）支撑型钢拱架，在拱架上铺设木模板。
底模采用普通木模板（5cm厚，宽度不超过30cm）拼装，在其上铺设2mm衬里板，以保证混凝土外观质量。
堵头模采用5cm厚木板，拼装成弧形，其内面贴2mm衬里板。
模板加固采用钢管进行支撑，内拉外撑的方式，以保证模板刚度和稳定性。
拼装时，在模板间粘贴双面胶以保证拼缝不漏浆。
⑹导向管安装完毕，经检验合格后进行混凝土的浇筑。
顶部模板采用木模板，每块模板长50cm,宽100cm.（模板宽度根据实际情况宽度进行调整）。
在浇筑混凝土前，设置两排Φ16钢筋，在钢拱架上焊接，作为顶部模板的加固拉筋,钢筋间距1m。
模板安装完毕后，紧靠模板沿导向墙环向设置钢筋，钢筋与拉筋的外露部位焊接以加强模板支撑。
⑺导向墙混凝土的浇筑采用地泵泵送入模，在导向墙长边每隔3m设一个浇筑入口，每浇筑50cm采用插入式振捣棒振捣一次，振捣密实的标准为：混凝土不在下沉，混凝土不出现气泡。
左、右对称浇筑，浇筑过程中保证左、右侧混凝土的高差不能超过60cm。
5.3.3大管棚施工5.3.3.1钻孔⑴每钻完一个孔即使用管棚钻机顶进去一根钢花管。
35m长管棚配管：奇数第一节管采用4m钢管，以后除最后一节采用3m外，其他均采用7m钢管；偶数每节长度均为7m钢管。
（景宽2号隧道横洞洞口大管棚25m长，配管：奇数第一节管采用4m钢管，以后每节采用7m钢管；偶数除最后一节采用4m,其他均采用7m钢管）。
保证接头部位错开1米以上。
接头部位采用公母丝连接，一头公丝，一头母丝，丝口各长7cm，丝口统一车床加工。
钢花管顶进完毕后，开始自下而上统一注浆。
待奇数孔注浆凝固后，再钻设偶数孔。
两台钻机同时作业，每钻完一个孔边顶进去一根钢管。
钻机定位：钻机要求与已设定好的孔口管方向平行，必须精确核定钻机位置。
用经全站仪、挂线、钻杆导向相结合的方法，反复调整，确保钻机钻杆轴线与孔口管轴线相吻合。
了便于安装钢管，钻头直径采用A120mm。
⑵施工时，在洞口架设作业平台，钻机放在平台上，用四根斜撑固定在平台上，以减小钻机工作时偏斜，提高施钻精度。
为保证钻孔管棚注浆孔方向,钻机钻速及顶推压力要调得较小。
⑶钻孔采用100B 型潜孔钻机。
钻孔时，将钻机的钻头接上孔口管，开始施钻。
刚开始施工时要低速低压，钻深1m 后转入正常转速，压力升至1.0Mpa 。
第一根钻杆外露0.2～0.3m 时，停止钻进，用两根管钳人工卡紧钻杆（注意不得卡丝扣），钻机低速反钻，脱开钻杆，大臂退回原位，人工装入第二根钻杆，钻机低速送到第一节钻杆尾部，方向对准后联成一体。
按此安装第三根、第四根或更多根，直到钻到设计长度。
⑷换杆时经常检查钻杆是否弯曲，有无损伤，中心水孔是否畅通，不合格的及时更换，以保证正常作业。
钻进过程中经常用测斜仪测定其位置，并根据钻机钻进的状态判断成孔质量，及时处理钻进过程中出现的事故。
钻孔过程中遇到软质围岩或流塑状黏土时，改用低压钻进。
⑸钻进过程中确保动力器、扶正器、合金钻头按同心圆钻进。
⑹认真作好钻进过程的原始记录，及时对孔口岩屑进行地质判断、描述，作为洞身开挖时的地质预测预报参考资料，从而指导洞身开挖。
5.3.3.2清孔⑴用地质岩芯钻杆配合钻头进行反复扫孔，清除浮渣，确保孔径、孔深符合要求，防止堵孔。
⑵用高压风从孔底向孔口清理钻渣。
5.3.3.3安装管棚钢管⑴管节长度为7m 、4m 、3m 三种。
在无缝钢管上设置注浆孔，注浆孔采用台钻钻床钻眼，孔径为10-16mm,孔纵向间距为15～20cm ，环向层间距为9～12cm ，呈梅花形布置，钢管尾部留(与注浆泵相连的一端)设 1.0m 不钻孔的止浆段。
