压力管道类别级别划分
压力管道级别划分示意图

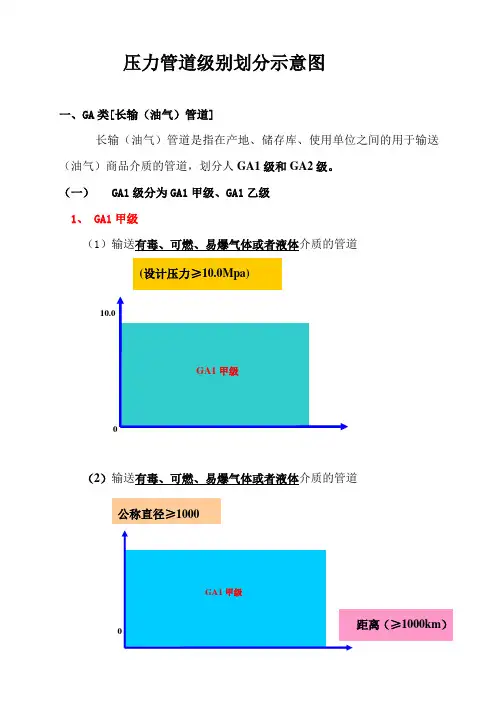

公称直径≥1000 距离(≥1000km )0 GA1甲级 010.0GA1甲级 (设计压力≥10.0Mpa) 压力管道级别划分示意图一、GA 类[长输(油气)管道]长输(油气)管道是指在产地、储存库、使用单位之间的用于输送(油气)商品介质的管道,划分人GA1级和GA2级。
(一) GA1级分为GA1甲级、GA1乙级1、 GA1甲级 (1)输送有毒、可燃、易爆气体或者液体介质的管道(2)输送有毒、可燃、易爆气体或者液体介质的管道2、GA1乙级(1)输送有毒、可燃、易爆气体介质的管道10.0Mpa>设计压力≥4.0MpaGA1乙级(2)输送有毒、可燃、易爆液体介质的管道10.0Mpa>设计压力≥6.4MpaGA1乙级(3)输送有毒、可燃、易爆液体或气体介质的管道公称直径(DN≥500)GA1乙级距离≥200km(二) GA2级GA1级以外的长输(油气)管道为GA2级。
二、GB类(公用管道)公用管道是指城市或者乡镇范围内的用于公用事业或者居民用的燃气管道和热力管道,划分为GB1级和GB2级。
(一)GB1级所有燃气管道为GB1级。
(二)GB2级所有热力管道为GB2级。
温度℃ 0 GC1级 设计压力Mpa热力管道分为以下两类:(1) 设计压力大于2.5Mpa ;(2) 设计压力小于或者等于2.5Mpa ;三 GC 类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GC1、GC2、GC3级(一)GC1级1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道2.5Mpa ≥设计压力>2.5MpaGB2级温度℃ 4.0 GC1级 设计压力Mpa设计压力Mpa2、输送甲、乙类可燃气体或甲类可燃液体(包括液化烃)并且设计压力大于或者等于4.0Mpa 的管道3、输送可燃流体介质、有毒流体介质的管道设计压力≥10.0Mpa ;或者设计压力≥4.0Mpa ,且设计温度 ≥400℃的管道为GC1级。
压力管道级别划分

压力管道类别与级别一、ANSI / ASME B31.3对输送流体的分类美国国家标准ASME压力管道规范ANSI / ASME B31.3(以下简称 B31.3)根据被输送流体的性质和泄漏时造成的后果,将化工厂和炼油厂管道输送的流体分为D 类、M类和性质介于二者之间的第三类流体。
D类流体不易燃、无毒,并且在操作条件下对人类肌体无害;设计压力不超过150lbf/in2(1.05MPa);设设计温度在-20ºF(-29℃)至366ºF(186℃)之间。
M类流体有剧毒,在输送过程中如有少量泄漏到环境中,被人吸入或接触人体时能造成严重的和难以治疗的伤害,即使迅速采取措施也无法挽救。
流体类别确定后即可按ANSI / ASME B31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。
二、中石化对压力管道的类别划分1 中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》,对压力管道的类别划分如下表所示。
压力管道的类别注:①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
②GB 5044《职业性接触毒物危害程度分级》规定的。
③GB 50160《石油化工企业设计防火规范》规定的。
2 SH 3059对管道的分级如下表。
SH 3059——2001《石油化工管道设计器材选用通则》管道分级注:①毒性程度是根据《职业性接触毒物危害程度分级》(GB 5044—85)划分的。
极度危害属于Ⅰ级,车间空气中有害物质最高容许浓度<0.1mg/m3;高度危害属于Ⅱ级,最高容许浓度0.1mg/m3。
极度危害的介质如苯、氯乙烯、氯甲醚、氰化物等;高度危害的介质如二硫化碳、氯、丙烯腈、硫化氢、甲醛、氟化氢、一氢化碳等。
详见GB 5044。
②甲类、乙类可燃气体是根据《石油化工企业设计防火规范》(GB 50160)中可燃气体的火灾危险性分类划分的。
甲类系指可燃气体与空气混合物和爆炸下限<10%(体);乙类是≥10%(体)。
压力管道类别、级别划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局(TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》,发布:2008年1月8日,实施:2008年4月30日(简称新规则);1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于4.0MPa的长输管道;(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6.4MPa,并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB 50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外,介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
管道压力等级及级别的划分

管道压力等级及级别的划分管道压力一般分为下面几个级别:低压管道公称压力不超过2.5MPa中压管道公称压力4-6.4MPa高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分一、长输管道为GA 类,级别划分为:1. 符合下列条件之一的长输管道为GA1 级:1) 输送有毒、可燃、易爆气体介质,设计压力P>1.6MPa 的管道;2) 输送有毒、可燃、易爆液体介质,输送距离(注1)≥200Km 且管道公称直径DN≥300mm 的管道;3) 输送浆体介质,输送距离≥50Km 且管道公称直径DN≥150mm 的管道。
2. 符合下列条件之一的长输管道为GA2 级:1) 输送有毒、可燃、易爆气体介质,设计压力P≤1.6Mpa 的管道;2) GA1 2)范围以外的长输管道;3) GA1 3) 范围以外的长输管道。
二、公用管道为GB 类,级别划分为:GB1、燃气管道;GB2、热力管道。
三、工业管道为GC 类;级别划分为:1. 符合下列条件之一的工业管道为GC1 级:1) 输送GB5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道;2) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道;3) 输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa 且设计温度大于等于400℃的管道;4) 输送流体介质且设计压力P≥10.0MPa 的管道。
2. 符合下列条件之一的工业管道为GC2 级:1) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道;2) 输送可燃流体介质、有毒流体介质,设计压力P<4.0MPa 且设计温度≥400℃的管道;3) 输送非可燃流体介质、无毒流体介质,设计压力P<10.0MPa 且设计温度≥400℃的管道;4) 输送流体介质,设计压力P<10.0Mpa 且设计温度<400℃的管道;注1:输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
压力管道级别如何划分

压力管道级别如何划分 Prepared on 24 November 2020压力管道级别如何划分低压管道公称压力不超过中压管道公称压力高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分长输管道为GA 类,级别划分为:6.1.1 符合下列条件之一的长输管道为GA1 级:a) 输送有毒、可燃、易爆气体介质,设计压力P> 的管道;b) 输送有毒、可燃、易爆液体介质,输送距离(注1)≥200Km 且管道公称直径DN≥300mm 的管道;c) 输送浆体介质,输送距离≥50Km 且管道公称直径DN≥150mm 的管道。
符合下列条件之一的长输管道为GA2 级:a) 输送有毒、可燃、易爆气体介质,设计压力P≤ 的管道;b) GA1 b)范围以外的长输管道;c) GA1 c) 范围以外的长输管道。
公用管道为GB 类,级别划分为:GB1、燃气管道;GB2、热力管道。
工业管道为GC 类;级别划分为:符合下列条件之一的工业管道为GC1 级:a) 输送GB5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道;b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 的管道;c) 输送可燃流体介质、有毒流体介质,设计压力P≥ 且设计温度大于等于400℃的管道;d) 输送流体介质且设计压力P≥ 的管道。
符合下列条件之一的工业管道为GC2 级:a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P< 的管道;b) 输送可燃流体介质、有毒流体介质,设计压力P< 且设计温度≥400℃的管道;c) 输送非可燃流体介质、无毒流体介质,设计压力P< 且设计温度≥400℃的管道;d) 输送流体介质,设计压力P< 且设计温度<400℃的管道;注1:输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
压力管道许可类别 级别划分

压力管道许可类别级别划分
根据中国《压力管道安全技术监察管理规定》和《压力容器许可证》实施细则规定,压力管道许可类别和级别划分如下:
1. 第一类压力管道:
- 一级压力管道:额定压力大于0.1MPa、公称直径大于或等于25mm的压力管道;
- 二级压力管道:额定压力小于等于0.1MPa、公称直径大于或等于150mm的压力管道。
2. 第二类压力管道:
- 一级压力管道:额定压力大于或等于1.6MPa、公称直径大于或等于25mm的压力管道;
- 二级压力管道:额定压力小于1.6MPa但大于0.1MPa、公称直径大于或等于150mm的压力管道。
3. 第三类压力管道:
- 一级压力管道:管道设备数量大于等于5000台(组)(含5000台)、管道总长度大于等于100公里(含100公里)的压力管道;
- 二级压力管道:管道设备数量小于5000台(组),但大于或等于100台(组)、管道总长度小于100公里,但大于或等于10公里的压力管道;
- 三级压力管道:管道设备数量小于100台(组)(含100台)、管道总长度小于10公里(含10公里)的压力管道。
以上是根据相关法规对压力管道许可类别和级别进行的划分,不同级别的压力管道需要符合不同的管理要求和安全标准。
管道压力等级及级别的划分

管道压力一般分为下面几个级别:低压管道公称压力不超过中压管道公称压力高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分一、长输管道为GA类,级别划分为:1.符合下列条件之一的长输管道为GA1级:1)输送有毒、可燃、易爆气体介质,设计压力P>的管道;2)输送有毒、可燃、易爆液体介质,输送距离(注1)≥200Km 且管道公称直径DN≥300mm的管道;3)输送浆体介质,输送距离≥50Km 且管道公称直径DN≥150mm 的管道。
2.符合下列条件之一的长输管道为GA2级:1)输送有毒、可燃、易爆气体介质,设计压力P≤ 的管道;2) GA1 2)范围以外的长输管道;3) GA1 3)范围以外的长输管道。
二、公用管道为GB类,级别划分为:GB1、燃气管道;GB2、热力管道。
三、工业管道为GC类;级别划分为:1.符合下列条件之一的工业管道为GC1级:1)输送GB5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道;2)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 的管道;3)输送可燃流体介质、有毒流体介质,设计压力P≥ 且设计温度大于等于400℃的管道;4)输送流体介质且设计压力P≥ 的管道。
2.符合下列条件之一的工业管道为GC2级:1)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<的管道;2)输送可燃流体介质、有毒流体介质,设计压力P<且设计温度≥400℃的管道;3)输送非可燃流体介质、无毒流体介质,设计压力P<且设计温度≥400℃的管道;4)输送流体介质,设计压力P<且设计温度<400℃的管道;注1:输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
压力管道设计类别、级别的划分

③输送非可燃流体介质、无毒流体介质,设计压力P<10.0MPa且设计温度大于等于400℃的管道;
④输送流体介质,设计压力P<10.OMPa且设计温度小于400℃的管道。
压力管道设计类别、级别的划分
《压力容器压力管道设计单位资格许可与管理规则》中压力管道设计类别、级别的划分:
(1)长输管道为GA类,级别划分:
1)符合下列条件之一的长输管道为GA1级:
①输送有毒、可燃、易爆气体介质,设计压力P>1.6MPa的管道;
②输送有毒、可燃、易爆液体介质,输送距离(指产地、储存库、用户间的用于输送商品介质管道的直接距离)≥200km且管道公称直径DN≥300mm的管道;
(3)工业管道为GC类,级别划分为;
1)符合下列条件之一的工业管道为GC1级:
1)符合下列条件之一的工业管道为GC1级:
①输送GB 5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道;
②输送GB 50160《石油化工企业设计防火规范》及GBJ 16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道;
③输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa且设计温度大于等于400℃的管道;
④输送流体介质切设计压力P≥10.0MPa的管道。
2)符合下ห้องสมุดไป่ตู้条件之一的工业管道为GC2级:
①输送GB 50160《石油华工企业设计防火规范》及GBJ 16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道;
③输送浆体介质,输送距离≥50km且管道公称直径DN≥150mm的管道。
管道等级及分类

压力管道类别级别的划分1、GA类(长输管道):指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
⑴ GA1级:①输送有毒、可燃、易爆气体介质,设计压力P>1.6MPa的管道;②输送有毒、可燃、易爆液体介质,输送距离≥200Km且管道直径DN≥300mm 的管道;③输送浆体介质,输送距离≥50Km且管道直径DN≥150mm的管道。
⑵ GA2级:①输送有毒、可燃、易爆气体介质,设计压力P≤1.6MPa的管道;②GA1②范围以外的管道;③GA1③范围以外的管道。
2、GB类(公用管道):指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GB1级和GB2级。
⑴ GB1级:燃气管道⑵ GB2级:热力管道3、GC类(工业管道):指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GC1级、GC2级、GC3级。
⑴ GC1级:①输送毒性程度为极度危害介质的管道(GB5044《职业性接触毒物危害程度分级》);②输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道;③输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa且设计温度≥400℃的管道;④输送流体介质且设计压力P≥10.0MPa的管道。
⑵ GC2级:①输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道;②输送可燃流体介质、有毒流体介质,设计压力P<4.0MPa且设计温度≥400℃的管道;③输送非可燃流体介质、无毒流体介质,设计压力P<10.0MPa且设计温度≥400℃的管道;④输送流体介质,设计压力P<10.0MPa且设计温度<400℃的管道。
(3)GC3级:符合下列条件之一的GC2级管道划分为GC3级:①输送可燃流体介质、有毒流体介质,设计压力< 1. 0 MPa ,且设计温度<4000 C的管道;②输送非可燃流体介质、无毒流体介质,设计压力<4.0 MPa且设计温度<400 0C 的管道。
压力管道许可类别 级别划分

压力管道许可类别级别划分
【最新版】
目录
一、压力管道许可类别及级别的划分
1.GA 类:长输(油气)管道
2.GB 类:公用管道
3.GC 类:工业管道
4.GD 类:火力发电厂用于输送蒸汽、汽水两相介质管道
5.带压封堵许可划分:甲级和乙级
6.压力管道现场防腐
正文
一、压力管道许可类别及级别的划分
在我国,压力管道的许可类别和级别主要分为以下几个类别:
1.GA 类:长输(油气)管道。
这类管道是指在产地、储存库、使用单位之间的用于输送(油气)商品介质的管道,划分为 GA1 级和 GA2 级。
2.GB 类:公用管道。
这类管道是指城市或者乡镇范围内的用于公用事业或者民用的燃气管道和热力管道,划分为 GB1 级和 GB2 级。
3.GC 类:工业管道。
这类管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为 GC1 级、GC2 级、GC3 级。
4.GD 类:火力发电厂用于输送蒸汽、汽水两相介质管道,划分为 GD1 级、GD2 级。
5.带压封堵许可划分:甲级和乙级。
6.压力管道现场防腐。
压力管道类别、级别划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局(TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》,发布:2008年1月8日,实施:2008年4月30日(简称新规则);1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于4.0MPa的长输管道;(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6.4MPa,并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB 50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外,介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道类别、级别划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局(TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》,发布:2008年1月8日,实施:2008年4月30日(简称新规则);1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
B1.1 GAl级符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于4.0MPa的长输管道;(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6.4MPa,并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB 50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外,介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道等级划分

压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分:压力管道类别分为:长输管道(GA)、公用管道(GB)、工业管道(GC)压力管道共分为2级别16个品种,品种→品种代号如下:长输管道(GA):GA1(1)→GA11;GA1(2)→GA12;GA1(3)→GA13; GA1(2)→GA21;GA2(2)→GA22;GA2(3)→GA23;公用管道(GB):GB1→GB1;GB2→GB2;工业管道(GC):GC1(1)→GC11;GC1(2)→GC12;GC1(3)→GC13;GC1(4)→GC14;GC2(1)→GC21;GC2(2)→GC22;GC2(3)→GC23;GC2(4)→GC24;2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》(SH3059)分类: SHA:①毒性程度为极度危害介质管道(苯管道除外)②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道 SHB:①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道(丙烯腈、光气、二硫化碳和氟化氢管道除外)③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC:①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道 SHD:设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》(GB50316)分类: C类:不包括D类的不可燃、无毒流体D类:不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围(《管规》第一章第三条、《办法》第一章第二条)(1)输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道;(2)输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道;(3)最高工作压力>=0.1MPa,输送介质为气(汽)体、液化气体的管道;(4)最高工作压力>=0.1MPa,输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道;(5)前四项规定的管道的附属设施及安全保护装置。
压力管道类别、级别划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局(TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》,发布:2008年1月8日,实施:2008年4月30日(简称新规则);1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于4.0MPa的长输管道;(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6.4MPa,并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB 50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外,介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道的级别划分标准

压力管道的级别划分标准压力管道是一种用于输送气体、液体或固体的管道系统,广泛应用于石油、化工、能源等工业领域。
为了确保管道的安全运行,压力管道需要根据其承受的压力等级进行划分。
本文将介绍压力管道的级别划分标准以及相应的设计和检验要求。
一、常见根据国家标准《GB 150 压力容器》和《GB/T 12777 压力管道》的规定,常见压力管道可以划分为以下三个级别:1. 一级压力管道:一级压力管道承受的压力大于或等于1.6 MPa的管道。
该级别的管道通常用于高压输送介质,如石油、液化气等。
一级压力管道的设计和检验要求较高,需要符合国家规定的技术标准和安全要求。
2. 二级压力管道:二级压力管道承受的压力大于或等于0.1 MPa且小于1.6 MPa的管道。
该级别的管道通常用于中等压力输送介质,如天然气、空气等。
二级压力管道的设计和检验要求相对较低,但仍需要满足国家标准的要求。
3. 三级压力管道:三级压力管道承受的压力小于0.1 MPa的管道。
该级别的管道通常用于低压输送介质,如市政供水、给排水等。
三级压力管道的设计和检验要求相对简单,但仍需要满足安全性和稳定性的要求。
二、压力管道设计和检验要求1. 设计要求:对于不同级别的压力管道,其设计要求各有差异。
一级压力管道的设计需要考虑承受的高压力,通常需要进行强度计算和应力分析,确保管道能够安全承受设计压力。
二级和三级压力管道的设计相对简单,但仍需要考虑安全性和可靠性。
2. 材料选用:压力管道的材料应符合国家标准和规范的要求,通常采用优质的钢材或合金材料。
在选择材料时,需要考虑介质的性质、温度、压力等因素,以确保管道的耐腐蚀性和强度。
3. 施工和焊接要求:对于一级压力管道,施工和焊接工艺应符合国家标准的要求,并进行非破坏性检测,确保焊缝的质量和可靠性。
对于二级和三级压力管道,施工要求相对简单,但仍需要保证工程质量,确保管道的密封性和稳定性。
4. 检验要求:压力管道在设计和施工完成后需要进行检验,以确保其符合设计要求和安全标准。
压力管道类别、级别划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局(TSG特种设备技术规范)TSG R1001—2008《压力管道压力管道设计许可规则》,发布:2008年1月8日,实施:2008年4月30日(简称新规则);1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于4。
0MPa的长输管道;(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6。
4MPa,并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级.B2.1GBl级城镇燃气管道。
B2。
2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB 50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3。
压力管道级别如何划分

压力管道级别如何划分标准化管理部编码-[99968T-6889628-J68568-1689N]压力管道级别如何划分低压管道公称压力不超过2.5MPa中压管道公称压力4-6.4MPa高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分6.1长输管道为GA类,级别划分为:6.1.1符合下列条件之一的长输管道为GA1级:a)输送有毒、可燃、易爆气体介质,设计压力P>1.6MPa的管道;b)输送有毒、可燃、易爆液体介质,输送距离(注1)≥200Km且管道公称直径DN≥300mm的管道;c)输送浆体介质,输送距离≥50Km且管道公称直径DN≥150mm的管道。
6.1.2符合下列条件之一的长输管道为GA2级:a)输送有毒、可燃、易爆气体介质,设计压力P≤1.6Mpa的管道;b)GA1b)范围以外的长输管道;c)GA1c)范围以外的长输管道。
6.2公用管道为GB类,级别划分为:GB1、燃气管道;GB2、热力管道。
6.3工业管道为GC类;级别划分为:6.3.1符合下列条件之一的工业管道为GC1级:a)输送GB5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道;b)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道;c)输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa且设计温度大于等于400℃的管道;d)输送流体介质且设计压力P≥10.0MPa的管道。
6.3.2符合下列条件之一的工业管道为GC2级:a)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道;b)输送可燃流体介质、有毒流体介质,设计压力P<4.0MPa且设计温度≥400℃的管道;c)输送非可燃流体介质、无毒流体介质,设计压力P<10.0MPa且设计温度≥400℃的管道;d)输送流体介质,设计压力P<10.0Mpa且设计温度<400℃的管道;注1:输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
压力管道类别、级别划分

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局(TSG特种设备技术规范)TSGR1001-2008《压力管道压力管道设计许可规则》,发布:2008年1月8日,实施:2008年4月30日(简称新规则);1.附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级:(1)输送有毒、可燃、易爆气体介质,最高工作压力大于4.0MPa的长输管道;(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6.4MPa,并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级:(1)输送GB5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB 50160-1999《石油化工企业设计防火规范》及GB 50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃),并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外,介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
管道级别的划分 (1)压力管道类别级别的划分 (5)管道分类(级) (6)压力管道设计类别、级别划分 (10)压力管道定义及分级 (14)管道级别的划分1、概述在目前国内的规范中,工业管道级别划分可分为两个体系。
一是压力管道划分体系,主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范,主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分,以及管道级别的划分并不相同,前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等;后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分,管道一览表中施工技术要求部分是由管材专业完成,其中涉及到射线检查一项。
目前公司EPC项目比重较大,工艺作为主导专业应该适当拓展知识面,以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定:1、最高工作压力大于等于或者等于0.1MPa(表压)的;2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下:介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定,压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
介质的火灾危险性应当符合GB50160-2008《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中的规定。
压力管道中介质的火灾危险性气体分为甲类和乙类。
液体分为液化烃、甲类、乙类和丙类。
钢的腐蚀率大20℃时,对55内出现可见坏死现象,或4h介质的腐蚀性系指:与皮肤接触,在.于6.25mm/y(年)的流体。
根据介质的状态、火灾危险性、毒性、腐蚀性、设计温度、设计压力等因素可将压力管道的级别划分为GC1、GC2、GC3。
2.2《压力容器压力管道设计许可规则》 TSG R1001-2008本规定中对工业管道中流体类别和管道等级的划分与《压力管道安全技术监察规程-工业管道》基本一致。
但是关于GC3的规定有所不同,需要特别注意。
《压力管道安全技术监察规程-工业管道》中的规定为:“输送无毒、非可燃流体介质,设计压力小于或者等于1.0MPa,并且设计温度高于-20℃但是不高于185℃的管道。
”《压力容器压力管道设计许可规则》中规定为:“输送无毒、非可燃流体介质,设计压力小于或者等于1.0MPa,并且设计温度高于-20℃但是小于185℃的管道。
”由此可见,两个规范对设计温度在185℃时的分类并不一致,所以在进行工艺、管道设计的时候,设计温度最好避开185℃这个值,以便准备划分GC3压力等级。
2.3《工业金属管道设计规范》GB 50316-2000本规定中将流体类别分为A1类流体、A2类流体、B类流体、D类流体、C类流体。
管道的材料、管道组件的选取、管道系统的设计等都是按不同类别的流体做了相关的规定。
2.4《石油化工金属管道工程施工质量验收规范》GB 50517-2010本规定中将管道级别分为SHA1、SHA2、SHA3 、SHA4、SHB1、SHB2、SHB3 、SHB4、SHC1、SHC2、SHC3 、SHC4、SHC5。
管道的检测、安装、试验等都是按不同的管道等级做了相关的规定。
管道级别中字母编码的意义详见附表2-1。
2.5《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011本规范是规定石油化工工程中有毒、可燃介质钢制管道工程的施工、检查和检验要求。
所以在管道等级的划分中分为SHA1、SHA2、SHA3 、SHA4、SHB1、SHB2、SHB3 、SHB4。
管道系统的相关要求基本与GB 50517相一致。
2.6《工业金属管道工程施工质量验收规范》GB 50184-2011本规范中根据管道内流体介质的火灾危险性、毒性和腐蚀性、设计温度、设计压力等参数,将管道焊缝的检查等级划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个级别。
这五个级别的射线探伤无损检测比例分别为100%、≥20%、≥10%、≥5%和不需要进行无损检测。
3、总结通过对以上规范的总结及其应用,我归纳出管道划类及射线探伤一览表供设计人员参考使用,详见附表3-1。
参考文献TSG D0001-2009工业管道》-《压力管道安全技术监察规程《压力容器压力管道设计许可规则》TSG R1001-2008《工业金属管道设计规范》GB 50316-2000《石油化工金属管道工程施工质量验收规范》GB 50517-2010《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011《工业金属管道工程施工质量验收规范》GB 50184-2011附表2-1附表3-1管道级别设计条流体类别 GB50517-2010 输送介质序号 GB50316-2000设计压力,MPaGSH3501-2011(1-1)极度危害介质(苯除外)A1( A21-2)高度危害介质:光气、丙烯腈1SHA110 ≥P)苯、高度危害介质(光气、丙烯腈除外)、(210<4≤PA1(苯)、A2中度危害介质、轻度危害介质-10 <4≤P2 A1 SHA2(3)苯、高度危害介质(光气、丙烯腈除外)(苯)、A24 P<10 4)中度危害介质、轻度危害介质<4≤P(4 SHA3 3 A2 (5)中度危害介质<P4 <P6()轻度危害介质4 <)轻度危害介质 P4A27SHA4(10 ≥P10<≤P4(8)甲类、乙类可燃气体介质和甲类、乙类、丙SHB1B 5 类可燃液体介质-(9)甲类、乙类可燃气体介质和甲A类、甲B4≤P<10 类可燃液体介质SHB26BP<(10)甲A类可燃液体介质 4类可燃1)甲类、乙类可燃气体介质、4体介质、乙类可燃液体介SHB37B1)乙类、丙类可燃液体介1014)丙类可燃液体介SHB48B1)丙类可燃液体介4109CSHC11)无毒、非可-1)无毒、非可10CSHC21010)无毒、非可11CSHC341411)无毒、非可1SHC4C121压力管道类别级别的划分1、GA类(长输管道):指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级。
⑴GA1级:①输送有毒、可燃、易爆气体介质,设计压力P>1.6MPa的管道;②输送有毒、可燃、易爆液体介质,输送距离≥200Km且管道直径DN≥300mm的管道;③输送浆体介质,输送距离≥50Km且管道直径DN≥150mm的管道。
⑵GA2级:①输送有毒、可燃、易爆气体介质,设计压力P≤1.6MPa的管道;②GA1②范围以外的管道;③GA1③范围以外的管道。
2、GB类(公用管道):指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GB1级和GB2级。
⑴GB1级:燃气管道⑵GB2级:热力管道3、GC类(工业管道):指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GC1级、GC2级、GC3级。
⑴GC1级:①输送毒性程度为极度危害介质的管道(GB5044《职业性接触毒物危害程度分级》);②输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道;③输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa且设计温度≥400℃的管道;④输送流体介质且设计压力P≥10.0MPa的管道。
⑵GC2级:①输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道;②输送可燃流体介质、有毒流体介质,设计压力P<4.0MPa且设计温度≥400℃的管道;③输送非可燃流体介质、无毒流体介质,设计压力P<10.0MPa且设计温度≥400℃的管道;④输送流体介质,设计压力P<10.0MPa且设计温度<400℃的管道。
(3)GC3级:符合下列条件之一的GC2级管道划分为GC3级:①输送可燃流体介质、有毒流体介质,设计压力< 1. 0 MPa ,且设计温度<400 0 C的管道;②输送非可燃流体介质、无毒流体介质,设计压力<4.0 MPa且设计温度<400 0C的管道。
4、GD类(动力管道):指火力发电厂用于输送蒸汽、汽水两相介质的管道,划分为GD1 级。
GD2级、.燃气管道一般分为:类及以下长输燃气管A---次高压1、长输管道(GA1①----高压长输燃气管道、或GA1②类50KM,输送距离一般大于;道),设计规范GB50251-2003《输气管道工程设计规范》GB50028-2006---燃气登高管以外的庭院及道路燃气管道)设计规范2、公用管道(GB1类CJJ34《城市热力网设计规范》《城镇燃气设计规范》;厂区内压缩空④类---、工业管道(GC2①类---工厂内天然气工艺管道或液化气管道、GC23 400℃的热力管道)气、自来水管道及<管道等级: 管道等级号由下列三个单元组成等级代号,用大写英文字母表示。
