威伦触摸屏程序制作步骤教程

38
• 菜单命令“工具”－“下载”可将 编译好的工程装载到触摸屏中，注 意下载前应在EasyManager窗口中 设置好电脑与触摸屏通讯的串口号 （COM4）
• 下载完成后，将触摸屏电源关闭， 拔掉电脑的通讯电缆，插上PLC的 通讯电缆，然后再重新打开电源开 关，触摸屏即显示所装载的画面， 可用手指触摸进行操作。
6
（3）电阻式触摸屏的分类
• 4线式－－外层ITO加电压，内层作检测层 • 5线式－－内层ITO加电压，外层作检测层
7
2. 触摸屏与人机界面 • 触摸屏只是一套透明的定位装置，必须与 控制器、CPU、显示控制器、显示面板等 共同配合才能正常工作。 • 工业控制触摸屏（人机界面）将上述各装 置组合在一起，制成一个独立的平板式显 示器与PLC配套使用。其防护能力和可靠 性较高。
各元件的地址是先向右依次增 大还是先向下增大
相邻两个图形之间的 距离（点数）
复制的个数 元件地址号的间隔
单击“确定”退 出对话框
33
• 对某个元件的参数进行修改可 对该元件右击，在右击菜单中 选择“属性”
在“属性”对话框中可对 该元件的参数进行修改
34
5.工程的编译、模拟和下载
• 首先要将工程保存后才能进 行编译、下载 • 菜单命令“工具”－“编译”
43
设计触摸屏画面，其中2个按钮是“复归型开关”，SB1、SB2的输出地址 分别为M1、M2；方式开关K01是切换开关，其读取地址和输出地址都是 M10；8个指示灯对应的读取地址分别为Y0－Y7，用多重复制方法制作，为 重叠型，地址右增；X方向间隔＝33，Y方向间隔＝0； X方向数量＝8，Y方 向数量＝1； 间隔调整＝－1。复制好后可用属性检查8个指示灯的读取地址 为Y7到Y0。
单击“编译” 进行编译
编译后单击“关闭” 退出编译窗口
35
• 菜单命令“工具”－“离线模拟”
屏幕上出现所设计的 画面，可通过鼠标进 行试操作
36
在模拟窗口中右 击，在右击菜单 中选择EXIT可退 出模拟窗口
37
• 在PLC、触摸屏和电脑已用MT5_PC电缆连接好的情况下，可选菜单命令 “工具”－“在线模拟”用鼠标进行模拟运行，此时PLC中的编程元件的状 态能同步变化。 • 在实训装置中，PLC使用RS485电缆与触摸屏连接，电脑使用RS232电缆 与触摸屏连接，两者共用同一个插座，在下载或运行前应分别接好PLC或电 脑。连接插座在装置面板上的“PC通讯接口”。
1
• 使用人机界面还可以使机器的配线标准化、简单化， 同时也能减少PLC控制器所需的I/O点数，降低生产的 成本同时由于面板控制的小型化及高性能，相对的提 高了整套设备的附加价值。 • 触摸屏作为一种新型的人机界面，从一出现就受到关 注，它的简单易用，强大的功能及优异的稳定性使它 非常适合用于工业环境，甚至可以用于日常生活之中， 应用非常广泛，比如：自动化停车设备、自动洗车机、 天车升降控制、生产线监控等，甚至可用于智能大厦 管理、会议室声光控制、温度调整……
• 台湾威纶公司（WinView）的MT500系列触摸屏是专 门面向PLC应用的，可以和绝大多数主流PLC直接连接。 它和PLC相同，是依据工厂应用环境而设计的工业产 品，可靠性高，能在0℃～45℃的工业环境中稳定工 作，前面板防护等级为IP65（防溅水），外形尺寸 204×150×48mm，可安装在电气控制柜前面板上使 用。 • 它具有5.7”液晶显示面板，256色，分辨率为 320×240，触摸面板为4线电阻式，使用DC24V电源 供电，窗口数量最多为1999个，最多可以同时开后的指拨开关可以设置触摸屏开机时进入的 起始模式，默认设置为在线操作（应用程序）模式。
13
触控面板校准： • 由于每一个触控屏幕analog resistor都不同，因此当更换了 CPU板或触控面板的时候应当进行触控面板校准。在触控屏幕 上的向导可以引导您完成整个触控面板校准过程。 触控面板测试： • 在这种模式下当您触控屏幕时，屏幕将在您按下的相同位置显 示一个”+”。这样可以测试触控面板的精确度。 RDS 模式： • 在这种模式下触摸屏处于始终等待Easy Manager (在PC上运行) 的命令的状态，屏幕在自检完成后将显示系统的内部信息。要 升级BootROM，触摸屏必须首先切换到RDS模式。 在线操作： • 进入这种模式后，如果触摸屏中装载了工程的话将显示该工程 的启始窗口.如果没有工程系统将不能正确运行，在这种情况下 您必须切换系统到RDS 模式，下载一个完整的工程后再返回到 在线操作模式即可。
44
K01=0:HCCCC→D0 K01=1:HAAAA→D0
M1 启动
D0→K2Y0
0.5秒到？ Y
N
D0 循环左移1位 N 停止？ Y 结束
45
•
3.人机界面控制8个指示灯循环左移和右移（实训题11）
•
在人机界面屏幕上设置8只指示灯对应Y0~Y7，设置二只按钮SB1、SB2。要求按了启 动按钮SB1后，8只指示灯按二亮二熄的顺序由小到大循环移位10秒，然后再由大到小 循环移位10秒，如此反复（每0.5秒移位一次）直到按停止按钮SB2则全部熄灭。
A
B
S25
T5 M0 S20 [ RET ] [ END ]
AB
AB
42
•
2.人机界面控制8个指示灯循环移位（实训题10）
• 人机界面屏幕上有8只指示灯对应于Y0~Y7，当按了启动按钮SB1后，指 示灯按设定的方式开关K01状态进行循环显示，按停止按钮SB2后，指示 灯停于原处（每0.5秒移一次）。

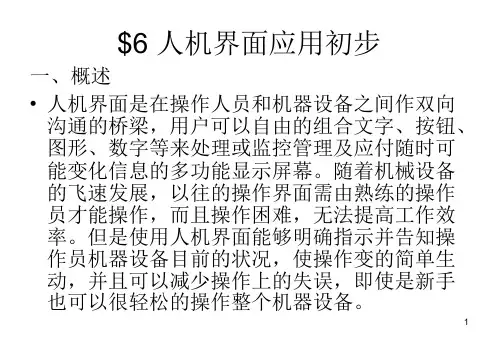

$6 人机界面应用初步
一、概述 • 人机界面是在操作人员和机器设备之间作双向 沟通的桥梁，用户可以自由的组合文字、按钮、 图形、数字等来处理或监控管理及应付随时可 能变化信息的多功能显示屏幕。随着机械设备 的飞速发展，以往的操作界面需由熟练的操作 员才能操作，而且操作困难，无法提高工作效 率。但是使用人机界面能够明确指示并告知操 作员机器设备目前的状况，使操作变的简单生 动，并且可以减少操作上的失误，即使是新手 也可以很轻松的操作整个机器设备。
20
在<一般属性>下
填写有关该元件的说明
选择控制该指示灯状态的编 程元件类型
选择控制该指示灯状态的 编程元件的地址
21
在”图形“下
选中复选框后，单击“向量图 库”按钮，选择合适的图形并 “确定”退出向量图库
22
“标签”是显示图形时附加 在图形上的文字说明
选择标签文字的颜色、字体和 与图形的对齐方式
10
• MT506具有RS232C和RS485接口，可通过通信电缆与 PLC或PC连接。通信电缆长度在使用RS485时不超过 150m，使用RS232C时不超过15m。 • MT500上的PLC/PC[RS-485/RS-232]口一般连接到计 算机.由于PC[RS-232]和PLC[RS-485]共用一个COM口, 建议使用MT5_PC电缆连接线,该连接线把共用的COM 口分成两个独立的COM口使用. MT500上的PLC[RS232]口可连接到PLC. 同时要确保指拨开关全拨到 “OFF”位置 (这是触摸屏出厂时的默认设置).
40
设计触摸屏画面，其中三个按钮是“复归型开关”，SB1、SB2、SB3的输 出地址分别为M1、M2、M3；方向开关K01是切换开关，其读取地址和输出地址 都是M10；三个指示灯对应的读取地址分别为Y0、Y1、Y2。
41
M2 M0 M3 M8002
M1
( M0 )
S0
M1
[ ZRST S20 S30 ] ( Y0 ) AB ( Y1 ) ( T0 K20 ) M10 ( Y1 ) M10 ( Y0 ) ( T1 K20 ) ( Y2 ) M10 ( Y1 ) M10 ( Y0 ) ( T2 K20 ) ( Y2 )
“图形选择“和“标签“操 作同指示灯类似
按钮类型选择为 “复归型开关”
26
• （3）切换开关
“元件”－“位 状态切换开关”
“位状态切换开 关”按钮
27
读取地址和输 出地址可以是 同一个元件， 如：M10
开关类型选 “切换开关”
28
“图形“下单击 ”向量图库“， 在”button2”中 选择切换开关的 图形
单击“确定”按钮
17
3.设置系统参数
单击菜单 “编辑”－系统参数
18
PLC类型选择 “MITSUBISHI FX2n“ 其它参数使用系统默认值 不作修改
单击“确定”， 退出对话框
19
4.在空白窗口中添加元件
• （1）位状态指示灯
使用菜单命令 “元件”－“位 状态指示灯“
或“元件”工具 栏中“位状态指 示灯“按钮
29
• （4）文本说明
菜单命令 “绘图”－文本 “
30
选择文本的颜色、字 体和对齐方式
输入文本内容
单击“确定”退出对 话框，移动文本位置， 调整文字大小
31
• （5）元件的复制、多重复制及属性修改
选中要复制的元件 后，可选菜单命令 “编辑”－“复制 “或“多重复制” 进行元件复制
32
在“多重复制”对话框中设置： 选择复制后的多个图形是并列排列（重叠 型）还是间隔排列（间隔型）
AB
S20
T0 M0
B
A
S21
T1 M0
BC
CA
S22
T2 M0
C
C
S23
T3 M0
( T3 K20 ) ( Y2 ) M10 ( Y0 ) M10 ( Y1 ) ( T4 K20 ) M10 ( Y0 ) M10 ( Y1 ) ( T5 K20 ) ( Y0 ) ( Y1 )
CA
BC
S24
T4 M0
选择指示灯的状态（0或1） 并分别输入对应这两种状 态的文字说明
