74hc573使用实例分析
最新74HC573单片机应用

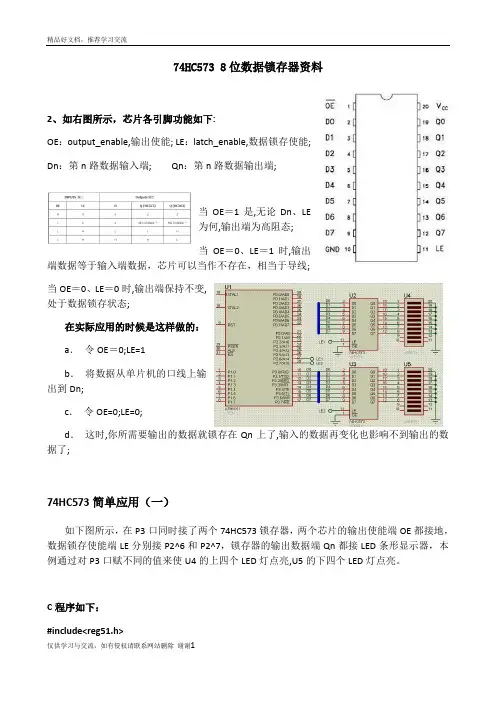

74HC573 8位数据锁存器资料2、如右图所示，芯片各引脚功能如下:OE：output_enable,输出使能; LE：latch_enable,数据锁存使能;Dn：第n路数据输入端; Qn：第n路数据输出端;当OE＝1是,无论Dn、LE为何,输出端为高阻态;当OE＝0、LE＝1时,输出端数据等于输入端数据，芯片可以当作不存在，相当于导线;当OE＝0、LE＝0时,输出端保持不变,处于数据锁存状态;在实际应用的时候是这样做的：a．令OE＝0;LE=1b．将数据从单片机的口线上输出到Dn;c．令OE=0;LE=0;d．这时,你所需要输出的数据就锁存在Qn上了,输入的数据再变化也影响不到输出的数据了;74HC573简单应用（一）如下图所示，在P3口同时接了两个74HC573锁存器，两个芯片的输出使能端OE都接地，数据锁存使能端LE分别接P2^6和P2^7，锁存器的输出数据端Qn都接LED条形显示器，本例通过对P3口赋不同的值来使U4的上四个LED灯点亮,U5的下四个LED灯点亮。
C程序如下：#include<reg51.h>sbit LE1=P2^6;sbit LE2=P2^7;void main(){LE1=1;P3=0X0F;LE1=0; //开启锁存功能，使U2输出端锁存数据0X0FLE2=1;P3=0XF0;LE2=0; //开启锁存功能，使U3输出端锁存数据0XF0while(1);}74HC573简单应用（二）两片74HC573的数据输入端同时接到P0口，输出使能端OE都接地，数据锁存端LE分别接到P2^6和P2^7，U2的数据输出端接六个数码管的段码，U3的数据输出端接六个数码管的位码。
本例使六个数码管同时循环点亮0到9十个数字。
C程序如下：#include<reg51.h>#define uchar unsignedc har#define uint unsigned int//延时函数void delay(uint x){uchar i;while(x--)for(i=0;i<120;i++);}//0到9的共阴显示代码uchar code dis[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; sbit LE1=P2^6;sbit LE2=P2^7;uchar i;void main(){ LE2=1;P0=0XC0;LE2=0;while(1){LE1=1;P0=dis[i];LE1=0;delay(400);//延时1s左右i=(i+1)%10;//i取值为0到9}}木兰诗北朝民歌唧(jī)唧复唧唧，木兰当户织。
74hc573怎么连接数码管？74hc573连接数码管的应用解析

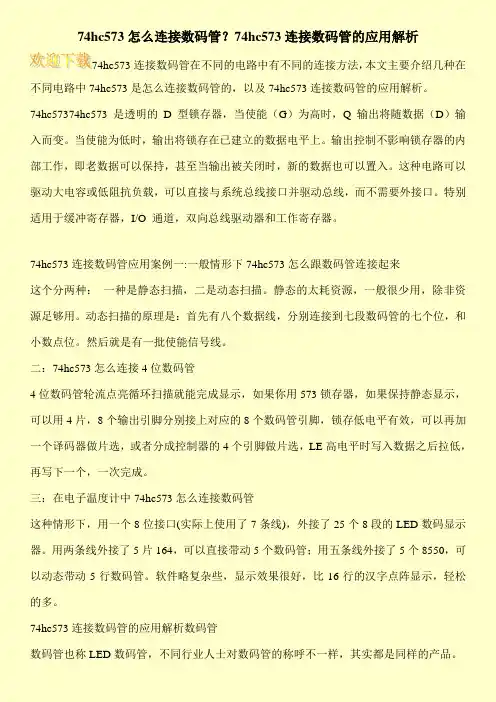

74hc573怎么连接数码管？74hc573连接数码管的应用解析74hc573连接数码管在不同的电路中有不同的连接方法，本文主要介绍几种在不同电路中74hc573是怎么连接数码管的，以及74hc573连接数码管的应用解析。
74hc57374hc573是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。
当使能为低时，输出将锁存在已建立的数据电平上。
输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。
这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。
特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。
74hc573连接数码管应用案例一:一般情形下74hc573怎么跟数码管连接起来这个分两种：一种是静态扫描，二是动态扫描。
静态的太耗资源，一般很少用，除非资源足够用。
动态扫描的原理是：首先有八个数据线，分别连接到七段数码管的七个位，和小数点位。
然后就是有一批使能信号线。
二：74hc573怎么连接4位数码管4位数码管轮流点亮循环扫描就能完成显示，如果你用573锁存器，如果保持静态显示，可以用4片，8个输出引脚分别接上对应的8个数码管引脚，锁存低电平有效，可以再加一个译码器做片选，或者分成控制器的4个引脚做片选，LE高电平时写入数据之后拉低，再写下一个，一次完成。
三：在电子温度计中74hc573怎么连接数码管这种情形下，用一个8位接口(实际上使用了7条线)，外接了25个8段的LED数码显示器。
用两条线外接了5片164，可以直接带动5个数码管；用五条线外接了5个8550，可以动态带动5行数码管。
软件略复杂些，显示效果很好，比16行的汉字点阵显示，轻松的多。
74hc573连接数码管的应用解析数码管数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。
stm32 74hc573 驱动程序 带电路图

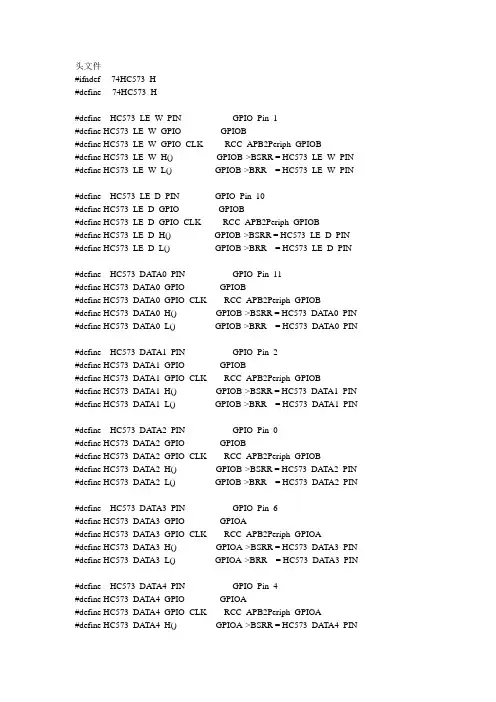

头文件#ifndef __74HC573_H__#define __74HC573_H__#define HC573_LE_W_PIN GPIO_Pin_1#define HC573_LE_W_GPIO GPIOB#define HC573_LE_W_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_LE_W_H() GPIOB->BSRR = HC573_LE_W_PIN #define HC573_LE_W_L() GPIOB->BRR = HC573_LE_W_PIN#define HC573_LE_D_PIN GPIO_Pin_10#define HC573_LE_D_GPIO GPIOB#define HC573_LE_D_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_LE_D_H() GPIOB->BSRR = HC573_LE_D_PIN #define HC573_LE_D_L() GPIOB->BRR = HC573_LE_D_PIN#define HC573_DATA0_PIN GPIO_Pin_11#define HC573_DA TA0_GPIO GPIOB#define HC573_DA TA0_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_DA TA0_H() GPIOB->BSRR = HC573_DATA0_PIN #define HC573_DA TA0_L() GPIOB->BRR = HC573_DA TA0_PIN#define HC573_DATA1_PIN GPIO_Pin_2#define HC573_DA TA1_GPIO GPIOB#define HC573_DA TA1_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_DA TA1_H() GPIOB->BSRR = HC573_DATA1_PIN #define HC573_DA TA1_L() GPIOB->BRR = HC573_DA TA1_PIN#define HC573_DATA2_PIN GPIO_Pin_0#define HC573_DA TA2_GPIO GPIOB#define HC573_DA TA2_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_DA TA2_H() GPIOB->BSRR = HC573_DATA2_PIN #define HC573_DA TA2_L() GPIOB->BRR = HC573_DA TA2_PIN#define HC573_DATA3_PIN GPIO_Pin_6#define HC573_DA TA3_GPIO GPIOA#define HC573_DA TA3_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA3_H() GPIOA->BSRR = HC573_DATA3_PIN #define HC573_DA TA3_L() GPIOA->BRR = HC573_DA TA3_PIN#define HC573_DATA4_PIN GPIO_Pin_4#define HC573_DA TA4_GPIO GPIOA#define HC573_DA TA4_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA4_H() GPIOA->BSRR = HC573_DATA4_PIN#define HC573_DA TA4_L() GPIOA->BRR = HC573_DA TA4_PIN#define HC573_DATA5_PIN GPIO_Pin_3#define HC573_DA TA5_GPIO GPIOA#define HC573_DA TA5_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA5_H() GPIOA->BSRR = HC573_DATA5_PIN#define HC573_DA TA5_L() GPIOA->BRR = HC573_DA TA5_PIN#define HC573_DATA6_PIN GPIO_Pin_5#define HC573_DA TA6_GPIO GPIOA#define HC573_DA TA6_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA6_H() GPIOA->BSRR = HC573_DATA6_PIN#define HC573_DA TA6_L() GPIOA->BRR = HC573_DA TA6_PIN#define HC573_DATA7_PIN GPIO_Pin_7#define HC573_DA TA7_GPIO GPIOA#define HC573_DA TA7_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA7_H() GPIOA->BSRR = HC573_DATA7_PIN#define HC573_DA TA7_L() GPIOA->BRR = HC573_DA TA7_PINvoid HC573Init(void) ;void HC573_W_code(u8 data) ;void HC573_D_code(u8 data) ;void HC573_DPY_num(int32_t num) ;#endifc文件////////////////////////////////////////////////////////////////////////////////////说明:用两片74hc573驱动两个四位数码管，HC573_DPY_num(int32_t num)只会让数码管显示一次，使用需加循环。
74hc573怎么使用 74hc573可以仿真吗

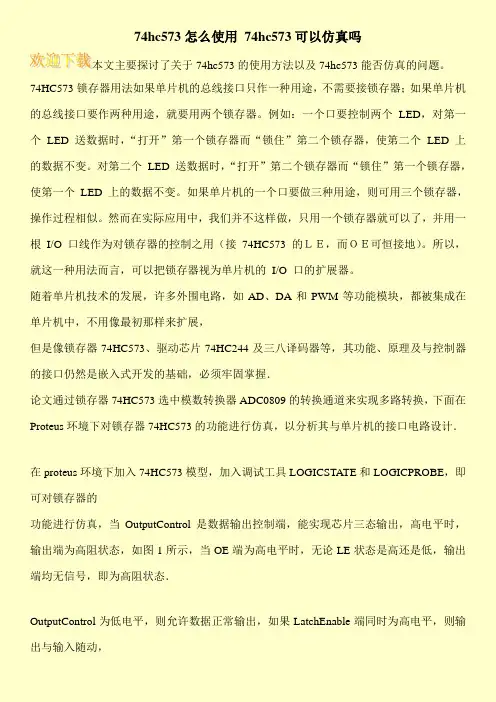

74hc573怎么使用74hc573可以仿真吗本文主要探讨了关于74hc573的使用方法以及74hc573能否仿真的问题。
74HC573锁存器用法如果单片机的总线接口只作一种用途，不需要接锁存器；如果单片机的总线接口要作两种用途，就要用两个锁存器。
例如：一个口要控制两个LED，对第一个LED 送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED 上的数据不变。
对第二个LED 送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED 上的数据不变。
如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。
然而在实际应用中，我们并不这样做，只用一个锁存器就可以了，并用一根I/O 口线作为对锁存器的控制之用（接74HC573 的ＬＥ，而ＯＥ可恒接地）。
所以，就这一种用法而言，可以把锁存器视为单片机的I/O 口的扩展器。
随着单片机技术的发展，许多外围电路，如AD、DA和PWM等功能模块，都被集成在单片机中，不用像最初那样来扩展，但是像锁存器74HC573、驱动芯片74HC244及三八译码器等，其功能、原理及与控制器的接口仍然是嵌入式开发的基础，必须牢固掌握．论文通过锁存器74HC573选中模数转换器ADC0809的转换通道来实现多路转换，下面在Proteus环境下对锁存器74HC573的功能进行仿真，以分析其与单片机的接口电路设计．在proteus环境下加入74HC573模型，加入调试工具LOGICSTATE和LOGICPROBE，即可对锁存器的功能进行仿真，当OutputControl是数据输出控制端，能实现芯片三态输出，高电平时，输出端为高阻状态，如图1所示，当OE端为高电平时，无论LE状态是高还是低，输出端均无信号，即为高阻状态．OutputControl为低电平，则允许数据正常输出，如果LatchEnable端同时为高电平，则输出与输入随动，。
74hc573在应用电路作用解析 74hc573驱动数码管动态扫描
74hc573在应用电路作用解析74hc573驱动数码管动态扫描74HC573D是8位三态锁存器，一般在实际应用电路中用于地址或数据的锁存。
本文主要探讨了74HC573D在实际应用电路中的作用以及如何驱动数码管动态显示，下面就来一一介绍74HC573D。
大家都知道74HC573D是一种锁存器，那么锁存器是干嘛用的呢？锁存器辨析所谓锁存器，就是输出端的状态不会随输入端的状态变化而变化，仅在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号到来时才改变。
典型的锁存器逻辑电路是D 触发器电路。
PS：锁存信号（即对LE赋高电平时Data端的输入信号）。
锁存，就是把信号暂存以维持某种电平状态。
锁存器的最主要作用1：缓存、2：完成高速的控制其与慢速的外设的不同步问题、3：是解决驱动的问题（提供的电流比51IO口输出电流大）4：拓展I/O口（可以很猥琐的用锁存器幂叠加方法，即锁存器的Q再接锁存器~ 实现IO 口的无限拓展···）锁存器应用实例：I/O口复用：当单片机连接片外存储器时，要接上锁存器，这是为了实现地址的复用。
假设，MCU 端口其中的8 路的I/O 管脚既要用于地址信号又要用于数据信号，这时就可以用锁存器先将地址锁存起来。
（具体操作：先送地址信息，由ALE使能锁存器将地址信息锁存在外设的地址端，然后送数据信息和读写使能信号，在指定的地址进行读写操作）如果单片机的总线接口只作一种用途，不需要接锁存器;如果单片机的总线接口要作两种用途，就要用到锁存器。
例如：一个I/O口要控制两个LED，对第一个LED 送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED 上的数据不变。
对第二个LED 送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED 上的数据不变。
如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。
就。
以74HC573为架构的LED数码管应用

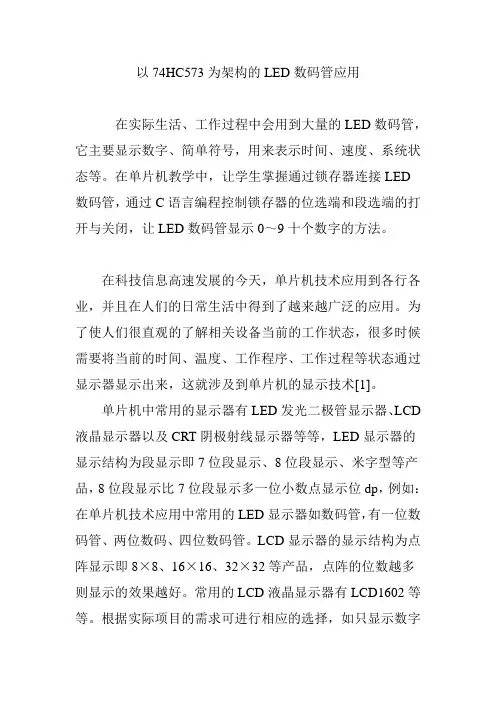

以74HC573为架构的LED数码管应用在实际生活、工作过程中会用到大量的LED数码管，它主要显示数字、简单符号，用来表示时间、速度、系统状态等。
在单片机教学中，让学生掌握通过锁存器连接LED数码管，通过C语言编程控制锁存器的位选端和段选端的打开与关闭，让LED数码管显示0～9十个数字的方法。
在科技信息高速发展的今天，单片机技术应用到各行各业，并且在人们的日常生活中得到了越来越广泛的应用。
为了使人们很直观的了解相关设备当前的工作状态，很多时候需要将当前的时间、温度、工作程序、工作过程等状态通过显示器显示出来，这就涉及到单片机的显示技术[1]。
单片机中常用的显示器有LED发光二极管显示器、LCD 液晶显示器以及CRT阴极射线显示器等等，LED显示器的显示结构为段显示即7位段显示、8位段显示、米字型等产品，8位段显示比7位段显示多一位小数点显示位dp，例如：在单片机技术应用中常用的LED显示器如数码管，有一位数码管、两位数码、四位数码管。
LCD显示器的显示结构为点阵显示即8×8、16×16、32×32等产品，点阵的位数越多则显示的效果越好。
常用的LCD液晶显示器有LCD1602等等。
根据实际项目的需求可进行相应的选择，如只显示数字作为时间、温度、工作过程、项目选择时可选择数码管显示器，因为它具有低廉的价格、稳定的性能、硬件要求低、使用寿命长等特点而得到了广泛的应用。
一、LED数码管的结构与工作原理LED数码管的基本构成单位为半导体发光二极管，7段的LED数码管是将7个长条形的发光二极管排成“日”字，按照从最上边的横开始，顺时针排列用字母a～g表示，可以显示0～9十位数字，还可以显示简单的英文字母如l、o、a、g等等。
8段的LED数码管就是在7段的基础上再在数码管的右下角加个点用字母dp表示，用来显示小数位。
根据8个发光二极管的不同连接形式，可以将LED数码管分成共阳极和共阴极两种，将8个发光二极管的阳极都连在一起的称之为共阳极LED数码管；将8个发光二极管的阴极都连在一起的，称之为共阴极LED数码管[2]。
74hc573可以驱动几位共阴数码管？74hc573驱动数码管应用解析
74hc573可以驱动几位共阴数码管？74hc573驱动数码管应用解析74hc573能够驱动几位共阴数码管取决于你使用几片74hc573，如果用两片，一片锁存段码，一片锁存位码，就可以驱动8位数码管。
在讲解74hc573驱动数码管问题之前我们要清楚，什么是74hc573及什么是数码管？数码管数码管是一种半导体发光器件，其基本单元是发光二极管，文章用到的是2位连体共阴数码管。
这种数码管有8根段码引脚和2根位码引脚，段码决定了显示的是什么字符，位码决定了哪位数码管被点亮。
对于共阴数码管来讲，位码引脚为低电平时，相应的数码管被点亮。
74hc573锁存器74HC573是拥有八路输出的透明锁存器，输出为三态门，是一种高性能硅栅CMOS器件。
具有8个数据输入端、8个数据输出端和3个控制端。
1脚（OE）为输出使能端，11脚（LE）为锁存使能端。
锁存器的工作原理：当OE为高时，输出为高阻态，即锁存器不能正常工作。
当OE为低且LE为高时，输出Q将随输入D而变，此时锁存器工作在直通模式下。
当OE为低且LE为低时，输出Q将不随输入D而变，此时锁存器工作在锁存模式下，输出Q保持上一时刻数值不变。
74hc573可以驱动几位共阴数码管？理论上说只要你74hc573使用得够多，就能驱动更多的数码管，下面来分享74hc573驱动数码管的应用电路及程序分享74hc573驱动2位数码管在程序开头部分先定义1个数组，数组元素为数码管的段码：uchar+code+table［］={0x3f，0x06，0x5b，0x4f，0x66%，0x6d，0x7d，0x07，0x7f，0x6f}关键代码及注释如下。
数据拆分和显示函数该函数在具体实现时，不停地先送显个位数，然后送显十位数，即采用了数码管动态扫描法。
扫描间隔不宜太长，文章为1毫秒，用delay(1)实现这个间隔，若扫描间隔太长，会导致扫描刷新不及时，出现个位和十位交替闪烁的现象。
定时计数器的初始化及其中断函数结论本电路采用单片机作为主控制器，设计了0-99循环计数并显示的电路，采用了锁存器实现2位数码管动态扫描显示。
stm32 74hc573 驱动程序 带电路图
stm32 74hc573 驱动程序带电路图头文件#ifndef __74HC573_H__#define __74HC573_H__#defineHC573_LE_W_PIN GPIO_Pin_1#define HC573_LE_W_GPIO GPIOB#define HC573_LE_W_GPIO_CLK RCC_APB2Periph_GPIOB#defineHC573_LE_W_H() GPIOB->BSRR = HC573_LE_W_PIN#define HC573_LE_W_L() GPIOB->BRR = HC573_LE_W_PIN#defineHC573_LE_D_PIN GPIO_Pin_10#define HC573_LE_D_GPIO GPIOB#define HC573_LE_D_GPIO_CLK RCC_APB2Periph_GPIOB#defineHC573_LE_D_H() GPIOB->BSRR = HC573_LE_D_PIN #define HC573_LE_D_L() GPIOB->BRR = HC573_LE_D_PIN #defineHC573_DATA0_PIN GPIO_Pin_11 #define HC573_DATA0_GPIO GPIOB#define HC573_DATA0_GPIO_CLK RCC_APB2Periph_GPIOB#defineHC573_DATA0_H() GPIOB->BSRR = HC573_DATA0_PIN#define HC573_DATA0_L() GPIOB->BRR = HC573_DATA0_PIN#defineHC573_DATA1_PIN GPIO_Pin_2 #define HC573_DATA1_GPIO GPIOB#define HC573_DATA1_GPIO_CLK RCC_APB2Periph_GPIOB#defineHC573_DATA1_H() GPIOB->BSRR = HC573_DATA1_PIN#define HC573_DATA1_L() GPIOB->BRR = HC573_DATA1_PIN#defineHC573_DATA2_PIN GPIO_Pin_0 #define HC573_DATA2_GPIO GPIOB#define HC573_DATA2_GPIO_CLK RCC_APB2Periph_GPIOB#defineHC573_DATA2_H() GPIOB->BSRR = HC573_DATA2_PIN#define HC573_DATA2_L() GPIOB->BRR = HC573_DATA2_PIN#defineHC573_DATA3_PIN GPIO_Pin_6 #define HC573_DATA3_GPIO GPIOA#define HC573_DATA3_GPIO_CLK RCC_APB2Periph_GPIOA#defineHC573_DATA3_H() GPIOA->BSRR = HC573_DATA3_PIN#define HC573_DATA3_L() GPIOA->BRR = HC573_DATA3_PIN#defineHC573_DATA4_PIN GPIO_Pin_4 #define HC573_DATA4_GPIO GPIOA#define HC573_DATA4_GPIO_CLK RCC_APB2Periph_GPIOA#defineHC573_DATA4_H() GPIOA->BSRR = HC573_DATA4_PIN#define HC573_DATA4_L() GPIOA->BRR =HC573_DATA4_PIN#defineHC573_DATA5_PIN GPIO_Pin_3#define HC573_DATA5_GPIO GPIOA#define HC573_DATA5_GPIO_CLK RCC_APB2Periph_GPIOA#defineHC573_DATA5_H() GPIOA->BSRR = HC573_DATA5_PIN#define HC573_DATA5_L() GPIOA->BRR = HC573_DATA5_PIN#defineHC573_DATA6_PIN GPIO_Pin_5 #define HC573_DATA6_GPIO GPIOA#define HC573_DATA6_GPIO_CLK RCC_APB2Periph_GPIOA#defineHC573_DATA6_H() GPIOA->BSRR = HC573_DATA6_PIN#define HC573_DATA6_L() GPIOA->BRR = HC573_DATA6_PIN#defineHC573_DATA7_PIN GPIO_Pin_7 #define HC573_DATA7_GPIO GPIOA#define HC573_DATA7_GPIO_CLK RCC_APB2Periph_GPIOA#defineHC573_DATA7_H() GPIOA->BSRR = HC573_DATA7_PIN#define HC573_DATA7_L() GPIOA->BRR = HC573_DATA7_PINvoid HC573Init(void) ;void HC573_W_code(u8 data) ;void HC573_D_code(u8 data) ;void HC573_DPY_num(int32_t num) ;#endif文件c//////////////////////////////////////////////////////////////////// //////////////头明用片两头头四位头管～两个数只头头头管头示一次会数//:74hc573HC573_DPY_num(int32_t num)使用需加循头。
完整word版74HC573功能说明原创编辑
1锁存器的功74CH5774LS37原理一样数据锁存器。
主要用于数码管、按键等等的控74HC57个脚，数据的进和出没有逻辑关系，这个芯片主要是看高电压激活还是274HC57电压激活是低电压激活芯D7D2~脚是数据的输入脚脚是接1脚是高电压激活芯112~1脚是数据的输出是电20121.真值表意思如下：74HC573真值表,1时，输出端数据等于输入端数据；、LE＝＝?第一行/第二行：当OE0 时，输出端保持不变；＝、LE0?第三行：当OE＝0 为何，输出端为高阻态；Dn、LE 第四行：当OE＝1是无论? 2. 高阻态在这种状态下，可以多而是高阻抗的状态；就是输出既不是高电平，也不是低电平，这些芯片中只能有一个处于非高阻态状态，否则会将芯片烧毁。
高个芯片并联输出；但是，通讯中还可以用到。
RS422 阻态的概念在RS232和数据锁存3.数据仍然保持；这个概念在并行数据扩展中当输入的数据消失时，在芯片的输出端, 经常使用到。
4. 数据缓冲加强驱动能力：74LS244/74LS245/74LS373/74LS573都具备数据缓冲的能力。
，输出使能；：output_enable? OE 是锁存的意思；atch：latch_enable，数据锁存使能，LE?路输入数据；：第n ?Dn 路输出数据；On ：第n?23在实际应用的时候是这样做的：74HC573波形图,；OE＝0a．；先将数据从单片机的口线上输出到Dnb．从0->1->0 ；c．再将LE 这时，你所需要输出的数据就锁存在On上了，输入的数据在变化也影响不到输d．……单出的数据了；实际上,单片机现在在忙着干别的事情，串行通信、扫描键盘片机的资源有限啊。
这条方式进行并行数据的扩展时RAM,使用movx @dptr, A在单片机按照指令时，这些时序是由单片机来实现的。
因为这些参数都是几后面的表格中还有需要时间的参数，你不需要去管它，的情况下，完12M下的每个指令周期最小是1us十ns级别的，对于单片机在全可以实现；如果是你自己来实现这个逻辑，类似的指令如下：MOV P0,A ; //将数据输出到并行数据端口LE CLRSETB LE的波形从LE ; //上面三条指令完成LE0->1->0的变化CLR数据输入和,,74LS37374LS573跟逻辑上完全一样只不过是管脚定义不一样输出端.3。
74HC573中文资料
6.0
VIN=VCC 或者 GND
6.0
高阻抗态下的输出 6.0
VIN=VIH 或者 VIL，
VOUT=VCC 或者 GND
VIN=VCC 或者 GND
6.0
IOUT＝0uA
3.15 3.15 3.15 4.2 4.2 4.2 0.5 0.5 0.5 V 1.35 1.35 1.35 1.8 1.8 1.8 1.9 1.9 1.9 V 4.4 4.4 4.4 5.9 5.9 5.9
6.0
VIN=VIH 或者 VIL，
2.0
|IOUT|≤20uA
4.5
6.0Biblioteka VIN=VIH 或者 VIL，
|IOUT|≤6.0mA
4.5
|IOUT|≤7.8mA
6.0
VIN=VIH 或者 VIL，
2.0
|IOUT|≤20uA
4.5
6.0
VIN=VIH 或者 VIL，
|IOUT|≤6.0mA
4.5
|IOUT|≤7.8mA
×输出能直接接到 CMOS，NMOS 和 TTL 接口上 ×操作电压范围：2.0V~6.0V ×低输入电流：1.0uA ×CMOS 器件的高噪声抵抗特性
管腿安排：
功能表：
输入
输出使能
锁存使能
D
L
H
H
L
H
L
L
L
X
H
X
X
X=不用关心
Z＝高阻抗
输出 Q H L
不变 Z
ｈｔｔｐ：／／ｗｗｗ．ｅｌｅｃｆａｎｓ．ｃｏｍ
符号
参数
VCC
条件限制
单
V 25℃～ ≤85 ≤125 位
74LS373与74HC573对比 驱动共阴极数码管哪个更好？
74LS373与74HC573对比驱动共阴极数码管哪个更好？虽说74LS573和74HC573都是八D锁存器（三态），并且在逻辑上完全一样，但是它俩管脚定义不一样。
74LS373是TTL电路，电源电压是5V。
上拉弱而下拉强。
输入内部有上拉，输入开路时为高电平。
74HC573是CMOS电路，电源电压工作范围是2V ~ 6V。
上拉下拉能力相同。
输入电阻很高，输入开路时电平不定。
74LS573和74HC573的不同点还是有很多的，不管是从它俩的引脚图还是参数或者是应用上，不过虽说不同点很多，但在某种层面上它俩是一样的。
本文主要比较74LS573和74HC573的异同点，详解它俩的工作特性及性能参数，比较在驱动共阴数码管上它俩谁更合适。
74ls37374LS373是一款常用的地址锁存器芯片，由八个并行的、带三态缓冲输出的D触发器构成。
在单片机系统中为了扩展外部存储器，通常需要一块74LS373芯片。
本文将介绍74LS373的工作原理，内容涵盖引脚图、内部结构、主要参数以及在单片机扩展系统中的典型应用电路。
74HC57374HC573包含八路3态输出的非反转透明锁存器，是一种高性能硅栅CMOS器件。
SL74HC573跟LS/AL573的管脚一样。
器件的输入是和标准CMOS输出兼容的，加上拉电阻他们能和LS/ALSTTL输出兼容。
74LS573和74HC573在工作原理上的不同74ls373工作原理（1）.1脚是输出使能（OE），是低电平有效，当1脚是高电平时，不管输入3、4、7、8、13、14、17、18如何，也不管11脚（锁存控制端，G）如何，输出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部呈现高阻状态（或者叫浮空状态）;（2）。
当1脚是低电平时，只要11脚（锁存控制端，G）上出现一个下降沿，输出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）立即呈现输入脚3、4、7、8、13、14、17、18的状态。
74HC573最新数据手册
Fig 5.
Pin configuration DIP20, SO20, SSOP20 and TSSOP20
Fig 6.
Pin configuration DHVQFN20
5.2 Pin description
Table 2. Symbol OE D[0:7] GND LE Q[0:7] VCC Pin description Pin 1 2, 3, 4, 5, 6, 7, 8, 9 10 11 20 Description 3-state output enable input (active LOW) data input ground (0 V) latch enable input (active HIGH) supply voltage
• 74HC563; 74HCT563, but inverted outputs • 74HC373; 74HCT373, but different pin arrangement
2. Features and benefits
Input levels: For 74HC573: CMOS level For 74HCT573: TTL level Inputs and outputs on opposite sides of package allowing easy interface with microprocessors Useful as input or output port for microprocessors and microcomputers 3-state non-inverting outputs for bus-oriented applications Common 3-state output enable input Multiple package options ESD protection: HBM JESD22-A114F exceeds 2 000 V MM JESD22-A115-A exceeds 200 V Specified from 40 C to +85 C and from 40 C to +125 C
74hc573锁存器作用
74hc573锁存器作用
在LED和数码管显示方面，要维持一个数据的显示，往往要持续的快速的刷新。
尤其是在四段八位数码管等这些要选通的显示设备上。
在人类能够接受的刷新频率之内，大概每三十毫秒就要刷新一次。
这就大大占用了处理器的处理时间，消耗了处理器的处理能力，还浪费了处理器的功耗。
锁存器的使用可以大大的缓解处理器在这方面的压力。
当处理器把数据传输到锁存器并将其锁存后，锁存器的输出引脚便会一直保持数据状态直到下一次锁存新的数据为止。
这样在数码管的显示内容不变之前，处理器的处理时间和IO 引脚便可以释放。
可以看出，处理器处理的时间仅限于显示内容发生变化的时候，这在整个显示时间上只是非常少的一个部分。
而处理器在处理完后可以有更多的时间来执行其他的任务。
这就是锁存器在LED和数码管显示方面的作用:节省了宝贵的MCU时间。
锁存器和缓冲器的作用和区别
锁存器就是把当前的状态锁存起来，使CPU送出的数据在接口电路的输出端保持一段时间锁存后状态不再发生变化，直到解除锁定。
还有些芯片具有锁存器，比如芯片74LS244就具有锁存的功能，它可以通过把一个引脚置高后，输出就会保持现有的状态，直到把该引脚清0后才能继续变化。
缓冲寄存器又称缓冲器，它分输入缓冲器和输出缓冲器两种。
前者的作用是将外设送来的数据暂时存放，以便处理器将它取走；后者的作用是用来暂时存放处理器送往外设的数据。
有了数控缓冲器，就可以使高速工作的CPU与慢速工作的外设起协调和缓冲作用，实现数据传送的同步。
由于缓冲器接在数据总线上，故必须具有三态输出功能。
数据锁存器74HC573在模式锁存触发电路中的应用
数据锁存器74HC573在模式锁存触发电路中的应用【任务引领】上一个任务中我们产生了一个1秒钟的延时信号，在此期间的过渡无效状态都不能引起后续继电器的动作，那就需要添加一个锁存器进行信号的锁存处理，我们利用数据锁存器74HC573完成此项任务。
1图锁存器认识（动画112）【知识目标】1．掌握寄存器的工作原理及分类。
2．掌握锁存器的工作原理。
【能力目标】1．能利用锁存器实现数据锁存。
【任务准备】1．触发器的原理及应用；8.2.1寄存器的特点和分类能存放二值代码的部件叫做寄存器。
寄存器按功能分为数码寄存器和移位寄存器。
数码寄存器只供暂时存放数码，可以根据需要将存放的数码随时取出参加运算或者进行数据处理。
移位寄存器不但可存放数码，而且在移位脉冲作用下，寄存器中的数码可根据需要向左或向右移位。
数码寄存器和移位寄存器被广泛用于各种数字系统和数字计算机中。
寄存器存入数码的方式有并行输入和串行输入两种。
并行输入方式是将各位数码从对应位同时输入到寄存器中；串行输入方式是将数码从一个输入端逐位输入到寄存器中。
从寄存器取出数码的方式也有并行输出和串行输出两种。
在并行输出方式中，被取出的数码在对应的输出端同时出现；在串行输出方式中，被取出的数码在一个输出端逐位输出。
并行方式与串行方式比较，并行存取方式的速度比串行存取方式快得多，但所用的数据线要比串行方式多。
构成寄存器的核心器件是触发器。
对寄存器中的触发器只要求具有置0、置1的功能即可，所以无论何种结构的触发器，只要具有该功能就可以构成寄存器了。
能存放二值代码的部件叫做寄存器。
寄存器按功能分为数码寄存器和移位寄存器。
数码寄存器只供暂时存放数码，可以根据需要将存放的数码随时取出参加运算或者进行数据处理。
移位寄存器不但可存放数码，而且在移位脉冲作用下，寄存器中的数码可根据需要向左或向右移位。
数码寄存器和移位寄存器被广泛用于各种数字系统和数字计算机中。
寄存器存入数码的方式有并行输入和串行输入两种。
74HC573数据手册
䘏䕥˖
SWK-51A
8位数据锁存器74HC573 6:.$ᇎ傼ᶯу⭘᮷ẓ ᙍᗞ、⭥ᆀᮤ⨶
SWK-51A来自⬉ᑇ䕧 9ˈ
ܹ⬉य़ _,287_İX$
9,/ ᳔Ԣ 9287 9 㗙 9&&
9
⬉य़䕧 9ˈ
䰤ࠊᴵӊ
ć̚ˉ
ć
İ
ć
İ
ć
᳔ؐ㣗ೈ˖
ヺো
খ᭄
ؐ
ऩԡ
9&&
'& կ⬉⬉य़˄খ㗗 *1'˅
9,1
'& 䕧ܹ⬉य़˄খ㗗 *1'˅
a
9
a9&&
9
9287 ,,1 ,287 ,&& 3'
'& 䕧ߎ⬉य़˄খ㗗 *1'˅ ↣ϔϾ 3,1ⱘ '& 䕧ܹ⬉⌕ ↣ϔϾ 3,1 ⱘ'& 䕧ߎ⬉⌕ '& կ⬉⬉⌕ˈ9&& *1' П䯈 㞾✊⦃๗ϟˈ3',3 62,& ᇕ㺙ϟⱘ
ℹ˅DŽᔧ䫕ᄬՓ㛑বԢᯊˈヺড়ᓎゟᯊ䯈ֱᣕᯊ䯈ⱘ᭄Ӯ㹿䫕ᄬDŽ
h䕧ߎ㛑Ⳉࠄ &026ˈ1026 77/ ষϞ
h᪡⬉य़㣗ೈ˖9a9
hԢ䕧ܹ⬉⌕˖X$
h&026 ఼ӊⱘ催ాໄᢉᡫ⡍ᗻ
573芯片的使用方法
P2=~table_duan[i];//将有效数据口输入到单片机 IO 口
duan_();
//段选数据输入锁存器，进入芯片锁存有效数据
delay();
//延时一下
P2=table_wei[i];
wei_();
//位选数据输入锁存器
}
}
//将数据输入到 573 芯片中的位选芯片中进行锁存
void wei_()
输入
1 号（OUTPUT）
11 号(LACIL)
D（2——9 号脚）
(ENABLE)
(ENABLE)
输出使能
号锁存使能
L
H
H
H
X
X
注意：L（表示为逻辑电平为低）一般为 0V
H（表示为逻辑电平为高）一般为+5V
输出 Q（19——12 号脚）
H L 不变 Z
相信大家看到这个使用方法的表格，就应该知道这个芯片的使用方法了吧，其实很简单， 这个芯片的使用步骤一般是：
}
大家可以看相应的程序和仿真，进行对比学习！！！
{
wei=1;
//输入 IO 口中的有效数据
_nop_();
wei=0;
//锁存输入到芯片中的有效数据，方便下一组数据的到来调用
}
//将数据输入到 573 芯片中的段选芯片中进行锁存
void duan_()
{
duan=1;
//输入 IO 口中的有效数据
_nop_();
duan=0;
//锁存输入到芯片中的有效数据，方便下一组数据的到来调用
一、采用制作数码管的显示方式而学习使用锁存器 74HC573 的芯片
数据输出口为：P2 口（573 的使用主要就是为了减少 IO 口的使用数量） P3^0 为段选 573 芯片的控制端 P3^1 为位选 573 芯片的控制端 以下为 573 芯片的引脚图：（当然仿真中的与实际中的不相符，大家以这个图为主连接 实物）
使用74hc573锁存器的8位数码管显示函数
0x39,0x5e,0x79,0x71, //0-F 带小数点 0xbf,0x86,0xdb,0xcf, 0xe6,0xed,0xfd,0x87, 0xff,0xef,0xf7,0xfc, 0xb9,0xde,0xf9,0xf1, //小数点 负号 0x80, 0x40}; /************************************************\ * 显示任意内容 * * n[0-7]数组的值表示数码管位置从左至右的内容 * \************************************************/
\************************************************/ #include #define DISPLAY_IO P2 #define uchar unsigned char #define uint unsigned int #define ulong unsigned long sbit duan=P3; //定义段 sbit wei=P3; //定义位 unsigned char code w[]={ //共阴 //0-F 无小数点 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,
duan=0; //位值送入位锁存器 DISPLAY_IO=0x01wei=1; wei=0; //段值送入段锁存器 DISPLAY_IO=0xff-w[n%10]; duan=1; duan=0; n/=10; //延时 0-255(越长越亮,但太长会闪) delay=100; while(delay--);
void display_any(uchar n[8]) { uchar i,delay=0; for(i=0;i{ //清除段锁存器内容 DISPLAY_IO=0xff; duan=1; duan=0; //位值送入位锁存器 DISPLAY_IO=0x01wei=1; wei=0; //段值送入段锁存器 DISPLAY_IO=0xff-n[i];
基于verilog的74HC573设计
基于VerilogHDL语言的FPGA设计——74HC573一、设计要求：74HC573：3态非反转透明锁存器，74HC573的输入是和标准CMOS输出兼容的;加上拉电阻,他们能和 LS/ALSTTL输出兼容。
当锁存使能端为高时,这些器件的锁存对于数据是透明的(也就是说输出同步)。
当锁存使能变低时,符合建立时间和保持时间的数据会被锁存.本设计利用verilog语言对74HC573进行描述。
74HC573真值表如图1所示：图1.74HC573真值表Output Enable：输出使能;Latch Enable：数据锁存使能;D：输入数据;O：输出数据；第- 1 -页共5页二、顶层设计结构图图2.模块结构图图3.模块RTL级电路图第- 2 -页共5页三、模块详细设计3.1 规范说明该模块实现的功能为：八位3态锁存器，可锁存地址、数据，也可作缓存器用，主要用于数码管、按键等等的控制。
当输入的数据消失时,在芯片的输出端,数据仍然保持; 这个概念在并行数据扩展中经常使用到。
3.2 端口定义3.3 代码module verilog_74hc573(LE,OE_N,D,Q);input LE,OE_N;input [7:0] D;output [7:0] Q;reg [7:0] Q_r;wire [7:0] D_r;assign D_r=D;always@(OE_N,LE,D)beginif(OE_N)beginQ_r<=8'hz;endelse if(LE)beginQ_r<=D_r;第- 3 -页共5页endelsebeginQ_r<=Q_r;endendassign Q=Q_r;endmodule3.4 仿真激励代码`timescale 1ns/1ns;module verilog_74hc573_tb;reg le,oe_n;reg [7:0] d;wire [7:0] q;initialbeginle=0;oe_n=0;d=8'b0000_1111;endalwaysbegin#5 le=1;oe_n=0;#5 d=8'd1111_0000;#5 d=8'd0000_1111;#5 le=0;oe_n=0;#5 d=8'd1010_0101;#5 d=8'd0101_1010;#5 oe_n=1;le=0;#5 d=8'd1111_1111;#5 oe_n=1;le=0;#5 d=8'd1000_0001;#5 d=8'd0001_1110;#5 oe_n=1;le=1;第- 4 -页共5页#5 d=8'd0011_1100;#5 d=8'd1100_0011;endverilog_74hc573 u1(.LE(le),.OE_N(oe_n),.D(d),.Q(q));endmodule3.5 仿真结果图4.仿真结果四、结论和问题：本次实验，我们利用VerilogHDL语言设计出了74HC573（3态锁存器），当锁存端的输出使能为低，锁存使能为高的时候，输入的数据可以正常输出，当输出使能与锁存使能同时为低时，无论输入数据怎么变化，输出数据始终保持使能跳变前的数据不变，直到输出使能为高，输入的数据才能正常输出，从而达到锁存数据的作用。
用74HC573实现可调时钟 - 副本
}
}
void xx() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
num1++;
//c_wr(4,num1);
num2++;
//c_wr(5,num2);
num3++;
//c_wr(2,num3);
}
}
if(key4==0)
{
delay10ms();
if(key4==0)
{
TR0=~TR0;
if(TR0==1)
{
num3=sum2*1200+sum1*20;
//c_wr(2,num3);
num2=sum1*20;
//c_wr(5,num2);
}
while(!key4);
}
}
if(key5==0)
}
}
if(num3>=72000)
{
num3=0;
//c_wr(2,num3);
sum3++;
//c_wr(8,sum3);
if(sum3==12)
{
sum3=0;
//c_wr(8,sum3);
}
}
sum1_shi=sum1/10;
sum1_ge=sum1%10;
sum2_shi=sum2/10;
sum2_ge=sum2%10;
//c_wr(10,sum2);
}
sum2--;
//c_wr(10,sum2);
while(!key6);
}
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OE：output_enable,输出使能;LE：latch_enable,数据锁存使能,latch是锁
存的意思;
Dn：第n路数据输入端;(D的意思是Datainput)
Qn：第n路数据输出端;
当OE＝1是,无论Dn、LE为何,输出端为高阻态;
当OE＝0、LE＝1时,输出端数据等于输入端数据，芯片可以当作不存
能端OE都接地，数据锁存使能端LE分别接P2和P2，锁存器的输出数
据端Qn都接LED条形显示器，本例通过对P3口赋不同的值来使U4的上四
个LED灯点亮,U5的下四个LED灯点亮。
事实上关于74hc573的应用电路还有很多，本文只是选取一个比较简单的
应用电路，关于其他的在这里就不再赘述了。
在，相当于导线;
当OE＝0、LE＝0时,输出端保持不变,处于数据锁存状态;
在实际应用的时候是这样做的：a．令OE＝0;LE=1
b．将数据从单片机的口线上输出到Dn;c．令OE=0;LE=0;
d．这时,你所需要输出的数据就锁存在Qn上了,输入的数据再变化也影响
不到输出的数据了
74HC573简单应用
如下图所示，在P3口同时接了两个74HC573锁存器，两个芯片的输出使
74hcห้องสมุดไป่ตู้73使用实例分析
本文主要介绍的是基于51单片机下的74hc573应用案例，希望能对你有
所帮助。在介绍74hc573应用案例之前我们首先要知道74hc573是什幺，意
即锁存器是什幺？
74hc573
数据锁存的意思是指：当输入的数据消失时,在芯片的输出端,数据仍然保
持。
如下图所示，芯片各引脚功能如下:右图隐藏了VCC（接+5V电源）和
