室内分布系统施工规范报告
室内分布(WLAN)施工规范
.....................................室内分布(WLAN)施工规范目录室内分布施工规范 (2)1.有源设备安装规范： (2)2.无源设备安装规范： (4)2.1 天线安装规范： (4)3.1 馈线安装规范： (7)4.1 设备箱安装规范： (11)5.1 电源安装规范： (13)6.1 地线走线规范： (16)7.1 标签制作粘贴规范： (18)8.1 弱电间内移动设备安装要求： (19)9.1 网线施工规范： (21)10.1 AP设备安装规范： (23)11.1 交换机安装规范： (33)3、逆变器安装规范： (36)4、室内不间断电源（UPS）： (39)5、室外不间断电源（UPS）： (51)结束语 (66)室内分布施工规范:室内分布系统的设备可以根据是否需要加载电源分为有源设备和无源设备。
有源设备主要包括：微蜂窝、BBU、无线直放站、干线放大器、RRU、光纤直放站近端机、光纤直放站远端机、交换机、ONU、POE供电模块等设备。
无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆、天线、AP等。
1.有源设备安装规范：1.1 安装位臵符合设计方案的要求，并且垂直、牢固；1.2 安装位臵必须保证无强电、强磁和强腐蚀性设备的干扰；1.3 安装场所应干燥、灰尘小、且通风良好；1.4 安装位臵满足主设备的调测、维护和散热需要；1.5 安装位臵便于馈线、电源线、地线的布线，三线要分离；布防整齐1.6 设备尽量安装在室内。
安装主机的室内不得放臵易燃品；室内温度、湿度不能超过-2-主机工作温度、湿度的范围；对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热，对于室外安装的设备，须做好防雨防晒、防盗、防破坏的措施。
根据站点周围环境和治安情况，必要时应安装防盗笼（防雨罩、防盗笼、PVC线槽为特殊辅材）；1.7 主机挂壁安装时，在弱电井或机房内安装，主机底部距离地面为1.5米，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；在公共区域安装时，主机安装位臵达到一般人员无法触及的位臵，同时又便于维护人员维护，业主有特殊要求可以根据实际环境安装；设备安装整齐且高度适合设备安装整齐且高度适合1.8 主设备在开通前必须接地良好，电源要采用空开+插座形式安装，三线要分离；1.9 当有两个以上主机设备需要安装时，设备的间距应大于0.2 米，并整齐安装在同一水平线（或垂直线）上；2.0 室分系统的无线直放站、光纤直放站近端、远端和干放必须安装监控模块并保证监控工作状态正常，必须保证告警信息能够正常发回网管系统，保证在网管系统下进行监-3-控，所有设备和监控系统必须符合《中国移动直放站网管监控协议》要求；2.无源设备安装规范：无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、天线和AP等设备，无源设备要求支持800~2500MHz 全频段。
广州联通室内分布系统施工规范

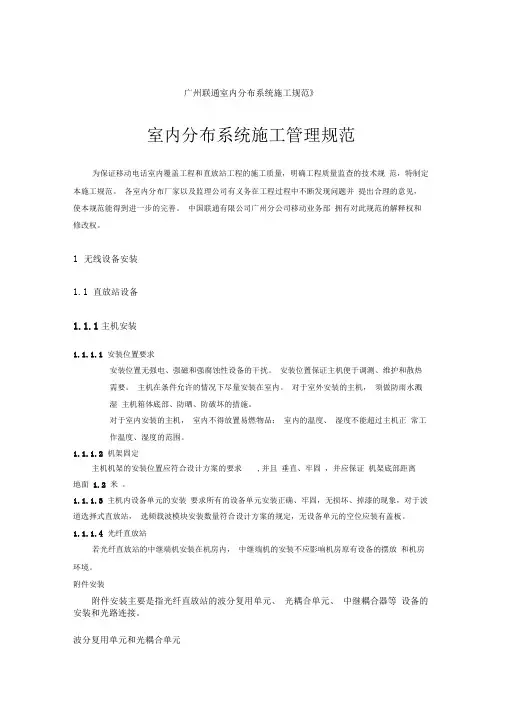

广州联通室内分布系统施工规范》室内分布系统施工管理规范为保证移动电话室内覆盖工程和直放站工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。
各室内分布厂家以及监理公司有义务在工程过程中不断发现问题并提出合理的意见，使本规范能得到进一步的完善。
中国联通有限公司广州分公司移动业务部拥有对此规范的解释权和修改权。
1无线设备安装1.1 直放站设备1.1.1主机安装1.1.1.1 安装位置要求安装位置无强电、强磁和强腐蚀性设备的干扰。
安装位置保证主机便于调测、维护和散热需要。
主机在条件允许的情况下尽量安装在室内。
对于室外安装的主机，须做防雨水溅湿主机箱体底部、防晒、防破坏的措施。
对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。
1.1.1.2 机架固定主机机架的安装位置应符合设计方案的要求,并且垂直、牢固，并应保证机架底部距离地面1.2 米。
1.1.1.3 主机内设备单元的安装要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，对于波道选择式直放站，选频载波模块安装数量符合设计方案的规定，无设备单元的空位应装有盖板。
1.1.1.4 光纤直放站若光纤直放站的中继端机安装在机房内，中继端机的安装不应影响机房原有设备的摆放和机房环境。
附件安装附件安装主要是指光纤直放站的波分复用单元、光耦合单元、中继耦合器等设备的安装和光路连接。
波分复用单元和光耦合单元波分复用单元和光耦合单元原则上必须放置在用户光端机架上并用螺钉固定，若无条件，也可固定在走线架上。
中继耦合器中继耦合器安装在用户基站上方的走线架上，串接在跳线与主馈线之间并加以固定。
光路连接主机用尾纤和适当光衰减器或光法兰接头与用户的光缆连接，注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染。
连接时插销与插孔要准确对位，连接螺母要拧到底。
当系统采用波分复用时，在与用户光系统连接前必须测试并确保波分复用单元均处于正常状态。
室内分布系统工程规范V
室内分布系统施工规范工程规范编制： ____________________________审核： ____________________________日期： ____________________________目的1 ）为保证室内分布系统工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。
为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。
2 ）本规范既是河南省通信工程局项目管理部进行工程管理与工程施工的技术指导标准, 又是工程质量管理部门对室内分布覆盖系统进行质量检查的依据。
本技术指导书规定了室内分布系统工程勘测、设计、安装及验收工作内容和要求，并使室内分布系统工程勘测、设计、安装、验收更系统化、标准化、规范化，特制定此规范。
适用范围本规范适用于河南省通信工程局有限责任公司室内分布系统工程的勘测、设计、安装、调测、验收。
目录一、工程勘察及勘测.................................1. 1覆盖要求确认 ................................................................................. .41 . 2覆盖信源确认............................................................................... .51. 3分布方式确认 ............................................................................... ..61. 5工程勘测内容 (8)二、工程设计 (1)2.1 WCDM屋内分布系统设计目标................................................................... .122.2 LTE室内分布系统设计目标 ..................................................................... .132.3设计原则...................................................................................... ..14三、项目站点协调 (1)四、设计图纸审核 (7)五、项目进场施工前的准备工作 (18)六、工程安装 (19)6.1主机安装.................................................... ..……2 06.1.1安装环境 (22)6.1.2 安装方式 (29)6. 1.3 主机挂架的安装…………………………………………...............6.2 天线部分的安装…………………………………………...................6.2.1 天线架安装…………………………………………...................6. 2.2 天线安装………………………………………….....................6.3 连接………………………………………… .................................6.3.1 射频连接………………………………………… .........................6.3.2 电源连接………………………………………… .........................6.3.3 地线连接………………………………………….....................6.3.4 光路连接………………………………………….....................6.4 走线………………………………………… .................................6.4.1 射频走线………………………………………… .........................6.4.2 电源走线………………………………………… .........................6.4.3 地线走线………………………………………….....................6.4.4 机房走线………………………………………….....................6.5 密封………………………………………… .................................6.6 标识…………………………………………...............................6.6.1 标签要求………………………………………….....................6.6.2 标签编号格式………………………………………….................6.7 安装工程图解.......................................................6.8 施工中注意事项………………………………………………………………..七、施工现场管理.................................7.1 施工注意事项……………………………………….............................7.2 施工记录……………………………………… ................................7.3 项目管理周报制……………………………………………………………………….7.4 环境卫生……………………………………… ................................八、施工安全管理措施九、信源设备调测及开通十、网优验证及优化 ..................................十一、验收交维 ...................................十二、送审. ..............................................................十三、结算. ..............................................................一、工程勘察1．1 覆盖要求确认了解站点当前覆盖现状和客户要求确认覆盖区域，按照设计思路确认表规定的覆盖范围和覆盖方式进行工程勘测，解决信号覆盖问题。
室内分布系统工程施工规范详解(并茂版)
根据具体情况，可能还有其他附加 要求。
04
05
安全注意事项与环保要求
施工安全规范
施工前应进行安全培训，确保施工人员了解安全知识和 操作规程。
施工人员应佩戴个人防护用品，如安全帽、手套、护目 镜等。
施工现场应设置安全警示标志，确保施工安全。 定期进行安全检查，及时发现和排除安全隐患。
防雷与接地措施
连接天馈线
将天线与馈线连接，确保连接牢固、 接触良好，避免信号传输损耗。
布放主干线缆
01
02
03
选择线缆类型
根据系统需求和设计图纸， 选择合适的线缆类型和规 格。
布放线缆
按照设计图纸和施工规范， 合理布放线缆，确保线缆 平直、无弯曲、无挤压。
固定线缆
在关键位置设置线缆卡子， 确保线缆固定牢固，避免 因移动或振动造成松动或 损坏。
功能调试
02
对系统进行功能调试，确保系统各项功能正常工作。
优化调整
03
根据测试和调试结果，对系统进行优化调整，提高信号覆盖和
质量。
04
质量标准与验收
质量检测方法与标准
抽样检测
对施工完成的室内分布系统进行抽样检测，以评估整体质量。
全面检测
对整个室内分布系统进行全面检测，确保每个部分都符合质量要求。
设备故障诊断与维修
总结词
设备故障诊断与维修是室内分布系统工程施 工中的重要环节，需要采取科学的方法和步 骤进行排查和修复。
详细描述
设备故障诊断与维修通常涉及检查设备的运 行状态、接口连接和配置参数等。排查过程 中需保持冷静，按照规定的操作流程逐一排 查，并使用专业工具进行测量和测试，以确 保准确找到故障点。修复时需注意设备的更 换和调试，确保系统正常运行。
室内分布系统工程施工及现场验收规范
施工环境要求
1、施工区域的井道、楼板、墙壁等不得渗水。
2、施工区域及其附近严禁存放易燃易爆等危险品。
3、市电已引入，照明系统已能正常使用。
4、建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求。
设备器材检验
1、开工前建设和施工单位的代表应对已到达施工现场的设备和主要材料的规格型号及数量共同进行清点和外观检查，应符合下列要求：
d)当发现有受潮、受损或变形的设备和器材时应由建设单位和施工单位的代表共同进行鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。
e)根据设计规模清点本期系统工程的器件数量，并填写设备器件清检清单；
2、准备相关的设计图纸并进行工程内容的核实(设计是否满足《室内覆盖方案审核原则》的要求)，填写工程说明表。
4、当光纤需要弯曲布放时，要求弯曲角保持圆滑。其曲率半径不小于40mm。
5、编扎后的光纤连接线在槽道内应顺直，无明显扭绞。
6、爬梯及走线架上的光纤应绑扎牢固，光纤在垂直上升段绑扎点间隔应不大于1米；室内光纤在每楼层间、光纤拐点及直线段每隔5米均应挂置标识牌。
泄漏电缆的布放
1、泄漏电缆的布放除了满足射频同轴电缆布放要求外，安装位置、安装方式必须符合工程设计要求，如安装位置需要变更，必须征得方案设计负责方和建设单位的同意，并办理设计变更手续。
2、泄漏电缆的布放的最小弯曲半径、最大张力和固定夹最小间隔等要求，应满足相应的技术指标。
3、泄漏电缆布放时，不应从锋利的边或角上划过。如果不得不将泄漏电缆长距离的从地面或小的障碍物上拉过，应使用落地滚筒。
有源设备的安装
1、安装位置、设备型号必须符合工程设计要求，并参照节的相关要求。
2、有源设备不允许空载加电。
室内分布系统施工规范
XX移动网优建设项目工程施工验收规范室内分布系统分册V1.1XX通信集团XX有限公司网络部版本变更记录目录1、总则 (3)2、室内分布系统施工规范 (4)2.1工程安装 (4)2.1.1主机安装 (5)2.1.2无源器件安装 (6)2.1.3天线安装 (7)2.1.4馈线布放 (8)2.1.5电源线布放 (9)2.1.6地线布放 (9)2.1.7光缆布放 (10)2.1.8线缆走道（或槽道） (14)2.1.9标签 (15)2.1.10连接 (15)2.2施工管理 (18)2.2.1对施工单位的管理 (18)2.2.2集采设备、材料的控制和管理 (20)3、室内分布系统工程验收 (20)1.室内分布系统工程验收条件 (20)2.室内分布系统工程验收内容 (21)1、总则1)为保证室内分布系统的工程施工质量，明确工程施工及验收的质量标准，特制定本规范。
2)本规范参照国家标准《移动通信设备安全要求和试验方法》（GB15842-1995）及本公司工程设计文件规范与相关设备技术规范制定。
3)本规范适用于XX移动网络部管理的室内分布系统新建、扩建、改建工程项目。
4)本验收规范的解释权和修改权属XX通信集团XX有限公司网络部。
5)室内分布系统方案设计、施工，除应符合本验收规范外，尚应符合XX集团现行标准、规范的有关规定；本验收规范与XX集团标准、规范相抵触时，应按XX集团标准、规范的规定办理。
6)本规范既是室内分布系统验收标准，又是工程施工指导标准。
7)本规范未尽事宜参照相应国家标准或行业标准。
2、室内分布系统施工规范2.1工程安装2.1.1主机安装2.1.1.1室内分布系统主机类型宏蜂窝、微蜂窝、分布式基站、NodeB的安装规范参见工程管理部相关施工规范。
其它类型主机安装以本规范为准。
2.1.1.2主机安装规范1)主机的安装位置、设备型号符合工程设计的要求。
2)安装位置确保无强电、强磁和强腐蚀性设备的干扰。
室内分布系统工程规范
室内分布系统工程规范⏹主机（微蜂窝、干线放大器）架设规范1.主机应尽量选取干燥通风不易被非专业人员接触的位置。
2.主机的安装应选择便于维护的位置，机架水平、稳固。
3.所有有源设备加装馈线接地件，接地件与大楼地网连接，各设备不能串联接地。
要求采用16平方的接地线，并用螺丝紧固。
4.主机安放位置应避免强电干扰。
5.为主机引入电源时应加入10安培的空气开关。
6.设计时应避免干放之间的串联而增大信号的噪声。
7.明确干放MS、BS的接口方向，正确连接电缆。
⏹工程布线规范1.电缆线辅放的具体路由、位置与施工图一致，符合施工图的要求。
2.工程中所有明线原则上要求全部套PVC管或软管，并在PVC管上粘贴移动标签。
3.所有电缆避免与强电及接地线并行走线。
4.电缆线本身应确保外皮无损坏现象。
5.电缆线转弯圆滑，顺其自然，8D电缆最小曲率半径大于60MM，1/2电缆最小曲率半径大于125MM。
6.在井道内电缆布线应符合以下要求：1)每根电缆线都平直整齐。
2)电缆线相互之间紧密靠拢、平行，不得交叉、扭曲。
3)电缆理顺成束，用尼龙线扎绑扎于井道或走道的横档上，但不能勒伤电缆线。
4)电缆连续上下弯的垂直部分，应进行空绑。
5)尼龙线扎扎紧后多余部分必须剪去。
7.槽道内电缆布线应符合下面要求：1)电缆顺直，无扭绞、打结现象，但电缆亦不得笔直拉紧。
2)低高槽道间电缆的上下应在同侧，避免交叉。
3)电缆跨出槽道下线，应在电缆拖架上绑扎。
4)电缆严禁溢出槽道。
8.顶棚内电缆一般应沿墙边走线，每隔2M将电缆理顺成束扎紧，并视顶棚内部实际结构情况把电缆束扎紧固定。
9.每根电缆两端必须粘贴移动标签，井道内及较长的电缆（大于20M）须在电缆中部加贴标签。
标签应粘贴于显著位置，要求整齐、美观。
10.主干电缆（如管井和机房内的馈线）要求粘贴标示电缆走向的标签。
注：在布线过程中，不能损坏建筑物内原有的各种设施。
⏹接头制作规范1.根据实际需要截取相应长度的电缆。
室内分布系统及WLAN工程施工质量规范
室内分布系统及WLAN工程施工质量规范一、概述：为加强与勤通信技术有限公司工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本规范，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。
二、适用范围：本规范适用于与勤通信室内分布系统工程、WLAN工程的现场施工质量、安全文明要求。
三、质量规范要求：（一）分布系统工程施工质量规范1、设备安装要求：➢安装位置、设备型号务必符合工程设计要求。
➢要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
➢施工完成后，所有器件要做好清洁，保持干净。
2、电缆连接要求：✓外部电缆包含：射频线、传输线、信号线、电源线、地线、外部告警线等。
所有电缆走线应保持顺畅，不能有交叉与空中飞线的现象。
✓连到设备的电源线不能与其他电缆捆扎在一起。
✓有源设备应有良好接地，并应用16平方毫米的接地线与建筑物的主地线连接。
✓所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。
2.1馈线布放要求➢同轴电缆所通过的线井应为电气管井（弱电井），不得使用风管或者水管管井。
➢同轴电缆应尽量在线井与吊顶内的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。
➢同轴电缆的连接头务必牢固安装，接触良好，并做防水密封处理。
➢电缆头的规格型号务必与射频同轴电缆相吻合。
➢电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。
➢电缆头的组装务必保证电缆头口面平整，无损伤、变形，各配件完整无损。
电缆头与电缆的组合良好，内导体的焊接或者插接应牢固可靠，电气性能良好。
➢芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。
焊剂宜用松香酒精溶液，严禁使用焊油。
室内分布系统及WLAN工程施工质量规范.doc
《室内分布系统及WLAN工程施工质量规范》一、概述：为加强和勤通信技术有限公司工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本规范，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。
二、适用范围：本规范适用于和勤通信室内分布系统工程、 WLAN工程的现场施工质量、安全文明要求。
三、质量规范要求：（一）分布系统工程施工质量规范1、设备安装要求：安装位置、设备型号必须符合工程设计要求。
要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
施工完成后，所有器件要做好清洁，保持干净。
2、电缆连接要求：外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。
所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。
连到设备的电源线不能和其他电缆捆扎在一起。
有源设备应有良好接地，并应用 16 平方毫米的接地线与建筑物的主地线连接。
所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于。
馈线布放要求同轴电缆所经过的线井应为电气管井（弱电井），不得使用风管或水管管井。
同轴电缆应尽量在线井和吊顶内的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。
同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。
电缆头的规格型号必须与射频同轴电缆相吻合。
电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。
电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。
电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。
芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。
焊剂宜用松香酒精溶液，严禁使用焊油。
芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁干净，并涂防氧化剂后再进行组装。
室内分布系统施工规范中国联通
室内分布系统施工规范中国联合网络通信集团有限公司移动网络建设部二○一二年十二月目录一、总则 (1)二、工程安装 (1)2.1主机安装 (1)2.1.1安装环境 (1)2.1.2安装方式 (1)2.1.3主机挂架的安装 (1)2.1.4附件安装 (3)2.2天线部分的安装 (4)2.2.1天线架安装 (4)2.2.2天线安装 (4)2.3连接 (4)2.3.1射频连接 (4)2.3.2电源连接 (5)2.3.3地线连接 (6)2.3.4光路连接 (6)2.4走线 (6)2.4.1射频走线 (6)2.4.2电源走线 (8)2.4.3地线走线 (8)2.4.4机房走线 (9)2.5密封 (9)2.6标识 (9)2.6.1标签要求 (9)2.6.2标签编号格式 (10)三、施工管理 (11)3.1施工出发前的工作准备 (11)3.2施工注意事项 (12)3.3施工记录 (12)3.4环境卫生 (12)一、总则1）为保证移动通信室内分布系统工程的施工质量，明确工程质量监查的技术规范，特制定本施工规范。
为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。
2）本规范既是工程部进行工程管理与工程施工的技术指导标准，又是工程质量管理部门对室内分布系统工程进行质量检查的依据。
3）当本规范与国家标准及规范有矛盾时，应以国家标准及规范为准。
4）本规范未尽事宜，参照相应国家标准或行业标准。
二、工程安装2.1主机安装2.1.1安装环境安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；主机安装场所应干燥、灰尘小、且通风良好；主机安装位置便于馈线、电源线、地线的布线；主机尽量安装在室内。
安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；2.1.2安装方式主机挂壁式安装时，主机底部距离地面为1米以上，在联通机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在联通机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。
室分工程施工规范和标准
室内分布系统（简称室分）工程施工是一项复杂的工程，涉及多个专业领域，包括信号覆盖、传输、电源、接地、防雷等。
为确保工程质量，满足业主需求，施工过程中应遵循一定的规范和标准。
本文主要介绍室分工程施工中的规范和标准。
一、设计规范1. 覆盖范围：室内分布系统应确保覆盖范围内的所有区域信号强度满足通信网络要求，特别要注意电梯、楼梯、卫生间等容易出现信号盲区的部位。
2. 设备选型：设备选型应根据覆盖范围、信号需求、传输容量等因素进行，确保设备性能稳定、安全可靠。
3. 系统架构：室内分布系统应采用模块化设计，便于维护和管理。
系统架构主要包括信号源、传输设备、分布系统、接入设备等。
4. 布线设计：布线设计应遵循简洁、安全、易于维护的原则。
线缆应采用合格产品，截面积应满足传输需求。
5. 防雷接地：室内分布系统应设置可靠的防雷接地设施，防止雷击对设备造成损害。
二、施工规范1. 施工准备：施工前应了解设计图纸，熟悉相关规范和标准。
对施工人员进行技术培训，确保施工质量。
2. 设备安装：设备安装应遵循厂家提供的安装指导，确保设备稳固、可靠。
设备安装高度、位置应符合设计要求。
3. 布线施工：布线应遵循分区、分层次的原则，线缆应整齐、固定。
在布线过程中，应避免线缆受到损坏。
4. 接头处理：线缆接头应采用专用接头，接头处应牢固、可靠。
接头应进行绝缘测试，确保无误。
5. 防雷接地：防雷接地设施应按照设计要求进行施工，接地电阻应符合规定。
6. 测试与验收：施工完成后，应进行系统测试，包括信号覆盖、传输速率、稳定性等。
测试合格后，进行验收。
三、验收标准1. 信号覆盖：室内分布系统覆盖范围内，信号强度应满足通信网络要求，盲区面积应小于设计要求。
2. 传输速率：系统传输速率应满足设计要求，保证用户体验。
3. 稳定性：系统运行稳定，无明显故障。
4. 施工质量：设备安装牢固、可靠，线缆布设整齐、固定，接头处理符合要求。
5. 防雷接地：防雷接地设施符合设计要求，接地电阻符合规定。
室内分布工程施工组织方案及规范
室内分布工程施工组织方案及规范施工组织方案1）、现场要求（一）、施工前的准备工作1、接到工作任务书后，向相应人员索取设计方案，了解工程概况。
2、与业主联系，确认是否可以进驻施工及具体进场施工日期。
3、按流程领取设备及工程材料。
4、工程督导要认真填写《领料清单》，作好开工前的准备工作，检查施工人员的工具是否齐全、工作服是否整洁、工作证是否佩带。
工具不齐全、工作服不整洁、没有工作证决不允许进入施工现场。
如因上述原因造成误工、停工、将对督导进行相应处罚。
5、对工程设备材料进行安全装车，并确保设备及材料在运输途中无损坏、损伤、丢失。
6、为了保持工程车辆的卫生，车内严禁吸烟及扔废弃物。
搬用货物时做到轻拿轻放避免对车辆的损坏。
7、工程督导必须在开工前与业主协商施工时限及需打孔穿墙的问题。
8、到达施工现场后,取得业主同意开工后,熟悉设计方案,确定施工方案和施工进度。
9、工程现场施工人员一定要穿工作服，统一着装，文明施工,礼貌待人。
每次工程完毕要及时清洗工作服，保证工作服的干净整洁。
10、出工程发生忘领设备或工具、梯子等物，造成车辆往返所产生的费用由施工小组自付。
（二）、施工中的工作1、工程现场一切工作由项目督导统一管理。
2、施工期间督导应详细记录每天的工程进展情况，及次日工作安排，方案是否需要改动及工程中遇到的情况。
3、工程现场发生特殊情况时项目督导必须及时向上级汇报。
4、工程施工中言行、举止要有礼貌，维护公司形象，确实要借用业主的某些工具，必须征得业主同意。
5、施工过程尽量避免或减少建筑损坏，因施工造成的建筑损坏要予以修补。
6、施工中要切实注意安全，带电操作要用专业人员，高空作业要系安全带，雷雨天不得在室外楼顶等高处施工。
7、天棚内施工人员必须穿绝缘鞋；戴绝缘手套方可进入天棚内施工。
8、施工期间拆装吸顶灯时，必须戴手套作业。
9、施工期间，督导要根据现场实际情况测量每根电缆长度，填写到施工图纸当中。
10、现场走线情况必需和最终方案相同。
室内分布系统简介及施工规范
室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。
具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。
手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。
另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。
因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。
为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。
室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等）；干线放大器、功分器、耦合器、室内天线等设备。
室内分布系统工程施工安装要求及规范
室内分布系统工程施工安装要求及规范导读室分工程这块，其实能直观体现就是施工工艺，一个好的施工队伍，施工工艺绝对不差到哪里，也不会有哪么多故障，因此，在施工方面，一个好的队伍也是起到重要的作用。
今天一起来看看下室分工艺这块。
室内分布系统工程施工安装要求及规范室分工程这块，其实能直观体现就是施工工艺，一个好的施工队伍，施工工艺绝对不差到哪里，也不会有哪么多故障，因此，在施工方面，一个好的队伍也是起到重要的作用。
今天一起来看看下室分工艺这块。
一、设备安装要求设备布置及安装时，应遵循以下原则：(1) 基站机房内各种通信设备安装的抗震加固设计应符合中华人民共和国通信行业标准《电信设备安装抗震设计规范》(YD 5059-2005)的规定。
机房的各机柜、蓄电池组等必须与楼面固定。
走线架的吊挂件尽量吊于梁上，墙托架尽量装于梁柱子上。
(2) 基站机房内各通信设备的防雷接地应符合GB 50689-2011《通信局(站)防雷与接地工程设计规范》中的相关要求。
(3) 开关电源、蓄电池组及电源线缆的布放应符合YD 5040-2005《通信电源设备安装工程设计规范》中的相关要求。
(4) 基站设备的平面布置应遵循节省空间、美观、便于维护的原则，设备可维护方向上不应有障碍物，确保设备门可正常打开，设备板卡可安全插拔，满足调测、维护和散热需要。
(5) 基站机架可侧靠墙排列，但由于墙面可能泛潮或渗水，不利于设备的稳定运行。
故侧靠墙排列时需和侧墙留出一定的距离，不能紧贴墙面。
基站机架的最小维护空间为前沿600mm、背后150mm、架顶250mm，在设备摆放时不能小于此空间。
(6) 交流配电箱一般挂墙安装，下沿距地1200～1400mm。
二、天线安装要求室内分布系统工程常用的天线类型包括吸顶天线、对数周期天线、壁挂天线（板状）、八木天线等。
各类天线具体安装要求如下：(1) 吸顶天线或壁挂天线均要求用天线固定件牢固安装在天花板或墙壁上，其附近无直接遮挡物；室内定向板状天线采用壁挂安装方式或利用定向天线支架安装方式，要求天线周围无直接遮挡物，天线主瓣方向正对目标覆盖区；并尽量远离消防喷淋头。
XX联通室内分布系统要求及施工规范
XX联通室内分布系统要求及施工规范XX市联通室内分布系统设计方案、技术参数要求1.设计方案要求设计方案应包括以下几项：1.1设计方案概述：简要说明工程点的位置、周围环境情况、信号覆盖情况、进行覆盖的目的、拟采用的覆盖方式、可达到的效果情况等。
1.2设计依据：1.2.1中国联合通信有限公司1994年8月颁布的《数字蜂窝GSM移动通信网络技术体制》（暂行）；1.2.2国家无线电管理委员会，国无管【1994】19号文《关于公众数字蜂窝移动通信系统使用频段的通知》；1.2.3信息产业部【1999】106号文“关于中国联合通信有限公司移动通信使用1800MHz频段的批复”；1.2.4信息产业部文件，信部无【2000】705号《关于调整1-30GHz数字微波接力通信系统容量系列及射频波道配置的通知》；1.2.5原邮电部1998年5月，《900MH TDMA数字移动通信工程设计暂行规定》；1.2.6中国联合通信有限公司，2001年3月，《中国联合通信有限公司800MHzCDMA数字蜂窝移动通信网总技术体制》；1.2.7国标GB 8702-88《电磁辐射防护规定》；1.2.8国家通信行业标准YD5039-97《通信工程建设环境保护技术规定》。
1.3工程规模：简述该工程的规模，如覆盖的范围、面积，拟布放的天线数量、采用设备类型、室内分布系统类型等。
1.4设备选型及设备器件的主要性能指标：应有详细的设备元器件参数指标，为工程验收提供依据。
1.5设计技术指标：参照规范进行取定。
1.6场强模拟测试结果：1.6.1首先要求使用测试手机或频谱分析仪等测试工具进行现有无线环境的测试，为方案制定提供基础，便于系统建设前后效果对比；1.6.2采用模拟发射设备对制定的初步方案进行模拟场强测试，验证方案的合理性。
1.6.3应在设计方案中附上完整的信号场强示意图及重要的测试数据表。
1.7提供系统原理图：应标注清楚各设备的输出端功率、各段馈线的损耗、各天线口的输出功率及各设备的编号。
室内分布系统工程施工规范（图文详解）
室内分布系统工程施工规范（图文详解）一些错误工程施工1 有源设备安装规范1）有源设备，即有源分布系统的主机单元、远端单元等设备，安装必须符合设计文件（方案）的要求，安装时应用安装件(机架)进行固定，并且垂直、牢固，安装位置如有更改须做好变更记录。
2）设备安装位置应便于调测、维护和散热需要，设备安装位置不得影响所有线缆的布放，并确保无强电、强磁和强腐蚀性设备的干扰，安装要考虑美观方面的要求，设备四周须有足够空间以便维护；对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。
3）对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。
4）对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。
5）设备电源插板至少有一个三芯插座，插座或空开放置于工作状态时不易触摸到的位置，可根据要求粘贴特定标记与其他单位的设备相区别。
6）设备外壳应根据有关接地要求接地，接地选用2mm2接地线，线头两端分别用配套线鼻连接在设备外壳与指定的接地设施上。
7）根据有关要求安装室内馈线接地卡，并确保两端可靠连接。
8）当有两个以上主机设备需要安装时，主设备的间距应大于0.5米，并整齐安装在同一水平线（或垂直线）上。
9）有源设备输入输出端的连接馈线上必须根据有关要求粘贴指向标签，标签粘贴牢固、美观，字迹清楚，设备本身根据建设单位要求选择有关标签。
2 无源器件安装规范无源器件主要包括合路器、功分器、耦合器衰减器等器件。
无源器件的安装应满足下列要求：（1）安装位置、设备型号必须符合工程设计要求。
（2）应用扎带、固定件牢固固定，不允许悬空无固定安装。
不应放置室外（如特殊情况需室外放置，必须做好防水（建议里面缠1层窄防水胶带，再缠3层防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端用黑色扎带绑扎，扎带头余0.5cm.）。
在线槽布放的无源器件应用扎带固定牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内分布系统施工规范一、有源设备有源设备是指：分布式基站，射频拉远（GRRU）分布系统的主机单元、远端单元等设备。
1、安装位置要求1．1安装位置应符合设计文件的要求，设备尽量安装在馈线走线的线井内，安装位置应便于调测、维护和散热的需要；1．2安装位置应无强电、强磁和强腐蚀设备的干扰；1．3安装场所应干燥、灰尘小、且通风良好；1．4安装位置便于馈线、电源线、地线的布线；1．5安装位置的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；2、设备安装2．1严格按照说明书的介绍进行，使用合理的工具、安装件进行牢固安装牢固平整，不松动；2．2设备上要有（移动）标志，贴于设备右上位置；2．3要求所有的设备必须要安装正确、牢固、无损伤、掉漆的现象；2．4设备安装应严格避免强电强磁干扰，距强电至少要30厘米以上；2．5设备挂壁式安装时，主机底部距离地面为（移动/1.5米，联通/1.7米）在特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；2．6设备落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调；2．7对于光纤分布系统的主机单元，各模块的安装数量应符合设计文件的规定；3 接地要求3．1对于干线放大器、光纤分布系统的主机单元设备必须接地，并应用不小于16平方毫米的铜芯橡皮包线与建筑物的主地线接地；3．2设备与地线、地线与保护地的连接端必须用线耳连接，不允许地线与设备直接绕接、驳接现象；3．3每台有源设备须各自安装独立的地线，不可共用一根地线；地线须按国标规定，用黄绿色专用线，须加装平垫、弹簧垫拧紧；3．4设备接地不能接避雷地，要接保护地；3．5为减少接地线的电感，要求接地线的弯曲角度大于90度，弯曲曲率半径大于130毫米；3．6地线走线要用线码固定，严禁有飞线现象，不得与馈线、电源线有交叉现象；3．7加套白色PVC的地线走线要求与射频走线固定原则相同，并作好标签识别；3．8地线如遇穿墙走线，穿墙部分必须加套管保护，穿墙孔/口必须用防火泥加以密封；4电源要求4．1设备电源插板至少有两芯及三芯插座各一个，放置于工作状态时不易触摸到的位置；4．2设备专用电源必须要安装空气开关对设备进行保护；4．3设备电源插座必须从空气开关盒内引出；4．4设备的输入电源线，必须火线、零线、地线相对应连接，不得错接；4．5电源线走线要固定，加套白色PVC的电源线走线要求与射频走线固定原则相同，走线外观要平直美观；4．6连接至主机的电源线不能和其他电缆捆绑在一起；4．7电源线须作好标签识别；4．8电源线如遇穿墙走线，穿墙部分必须加套管保护，穿墙孔/口必须用防火泥加以密封；4．9连接电源线时，必须作好安全防护工作，以绝对保证人身安全；4．10交流220V供电电源线采用2.5mm²X3的橡胶皮包缆线;二、天馈系统1、天线1．1天线安装位置天线的安装符合设计文件规定的范围内，并尽量安装在天花吊顶板的中央。
1．2天线安装固定1．2．1若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
1．2．2若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。
如果天花吊顶为石膏板或木质，还可以将天线安装在天花吊顶内，但必须用天线支架对天线做牢固固定，不能任意摆放在天花吊顶内，支架捆绑所用的扎带不可少于4条；1．2．3安装天线时应戴干净手套操作，保证天线的清洁干净；1．2．4天线安装在无吊顶的位置时，必须用“马蹄形”支架固定，保证天线安装牢固、稳定；1．2．5对于在电梯井道内安装的天线，要用天线支架对天线做牢固固定；1．2．6天线放置要平稳牢固，如果垂直放置，安放位置要合理美观;天线连接容易，上紧天线时必须先用手拧紧，最后用扳手拧动的范围在1圈内即准确到位，要作到布局合理美观，做天线的过程中不能弄脏天花板或其他设施，摘装天花板使用干净的白手套，室外天线的接头必须使用更多的防水胶带，然后用塑料黑胶带缠好，胶带作到平整、少皱、美观，安装完天线后要擦干净天线。
1．2．7天线与跳线的接头要求良好接触，不能有松动现象；1．2．8天线必须标签，天线标签粘贴在天线外圈上的来线方向，不可贴在天线正中（联通标签的“中国结”横向贴）；2、馈线及相关设施2．1馈线布放2．1．1馈线必须按照设计文件的要求布放，对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管。
要求走线牢固、美观不得有交叉、扭曲、裂损情况。
2．1．2当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定：2．1．3穿竖线要首先认真看清图纸、对竖线在各层中的排列顺序要有合理的安排，以方便以后器件的制作，竖线要直，作到方便检查，布局美观，如果业主要求要穿PVC管，固定间距为1米一个管码；2．1．4穿横线如业主有要求的，要穿PVC管，走线要水平、拉直，不可捆绑在细的线缆上，要作到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6米一个扎带，扎带的头要剪齐，作到方向一致，注意走线的美观，经过白墙时要穿PVC管。
在墙上固定时要使用塑料管卡。
2．1．5所有7/8的馈线要用粗扎带捆扎，没有用PVC管的地方要用黑扎带，有白色PVC管的地方用白色扎带；两条以上的馈线要平行放置，每条线单独捆扎；2．1．6馈线所经过的线井应为电气管井，也就是通常所指的弱电井，不能使用风管或水管管井；馈线尽量避免与强电高压管道和消防管道一起布放走线确保无强电、强磁的干扰；2．1．7线缆不能在消防管道、热力管道、通风管道及其他管线上布放、捆扎，须打吊筋，套镀锌管（或PVC管）；2．1．8馈线布放应严格避免强电、强磁干扰，距强电至少要保持30厘米以上；2．1．9对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管；要求所有走线管布放整齐、美观、其转弯处要使用PVC软管连接；走线管应尽量靠墙布放，并用线码或馈线夹进行牢固固定，其固定间距如下表：2．1．10走线不能有交叉和空中飞线的现象；2．1．11对于地下停车场等特殊场所，馈线无法靠墙布放，又无走线架时，必须每隔1．5米安装一个馈线吊架，以供线管布线固定，且布线应与消防管道或排气管道保持一定距离；2．1．12对于跨楼间或空间垂直馈线的布放，先用钢丝绳两端用膨胀螺丝、地锚、紧绳卡和调节环拉紧，再把馈线用扎带或挂钩固定在钢丝绳上；2．1．13禁止馈线沿建筑物避雷网带或避雷地线捆扎一起布放走线；2．1．14室外馈线进入室内前必须有一个“滴水弯”，对于有波纹管的滴水弯底部必须剪切一个漏水口，以防止雨水沿馈线进入室内，入线口/孔必须用防火泥密封；2．1．15在有防护静电板的交换机房、通信机房等特殊机房布线时,馈线、地线、尾纤、电源线均可直接在地板下布线，但各类走线必须加套相应的PVC管或波纹管且必须分开布线，并按标准要求固定，布线要整齐美观；2．1．16在无防护静电地板的机房布线时，有走线架必须在走线架上布线，无走线架时则沿墙面、边布线，各类走线必须加套相应的PVC管、波纹管、线槽等，固定原则与射频走线相同；2．1．17线缆使用应严格控制，废缆不可超过实际用缆的8%；2．2馈线接头2．2．1馈线的连接头必须安装牢固，正确使用专用的作头工具，严格按照说明书上的步骤进行，接头不可有松动馈线芯及外皮不可有毛刺，拧紧时要固定往下部拧上部，确保接触良好，保持驻波比<1．4以下，并做防水密封处理；2．2．2馈线接头与主机/分机、天线、耦合器连接时距离馈线接头必须保持50mm 长的馈线为直出后方可转弯；2．2．3馈线接头处须做密封处理（联通用热缩套管/移动用黑胶布；热缩套管须用吹风机吹，不许用打火机或蜡烛等明火烤，且应热缩在馈线上）；密封位尺寸统一；2．2．4馈线接头与主设备/分机、天线、耦合器连接口连接时，必须连接可靠，接头进丝顺畅，不得野蛮死扭；三、无源器件无源器件指功分器、耦合器、合路器及托盘等附件；3．1分布系统所用的无源器件应固定在托盘上，托盘应牢固固定在墙壁上，表面干净，位置符合设计要求，便于维护和安装；3．2无源器件要安装在托盘上，布局整齐、美观、合理，无歪曲、倾斜现象；满足布线要求，使用跳线连接时应无交叉；3．3无源器件须用专用固定件牢固固定在托盘上，固定螺栓要齐全，无松动；3．4无源器件及托盘的数量应与设计方案相符；3．5托盘安装在竖井等非公共场所内，须安装在1.7米左右高度；托盘没有安装在竖井内，而是安装在如车库等经常有人员走动的公共场所，且安装位置在2米以下易导致托盘被人为破坏的，须加装铁皮箱保护；3．6托盘器件之间的跳线及天线尾线，要求拐弯处角度不能太小，否则会影响驻波比的测试；四、标识4．1室内分布系统标签采用专用标签，天线标签用专用（移动）标志；4．2室内分布系统工程内所有设备均必须粘贴标识，贴于设备的显眼处，且不影响整体环境的统一协调性，以保持整体美观；4．3馈线及地线两端均必须粘贴标签，以标明走线的去向与来源；标签均贴于距线头20mm处；4．4在并排有多个设备或多条走线时，标签必须贴在同一水平线上；4．5在同一工程系统内不得有相同的设备代号；4．6主机、电源必须加挂警示牌；4．7馈线的走向以系统信源下行为去向，即以施主天线或与基站直接耦合点为起始端，用户天线为最终端点。
起始端标签为：“TO-设备代号”，终止端标签为：“FROM-设备代号”；4．8从器件到天线的馈线，标签粘贴时要与设计方案、现场实际相符；五、光路连接5．1主机用尾纤和适当光衰减器或光法兰头与用户的光缆连接，注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染；5．2连接时插销与插孔要准确对位，连接螺母要拧到底；5．3当系统采用波分复用时，在与电信用户光系统连接前必须测试并确保波分复用单元均处于正常状态；5．4当系统光单元与电信光端机连接时，需请电信局专业传输员连接，以杜绝操作不当或处理措施不及而造成电信传输光路断路的通信事故；六、密封所有室外连接点必须进行密封；6．1室外馈线接头密封；6．1．1用电工胶布包裹接头金属部分打底；6．1．2用防水胶泥包裹电工胶布，并保证完全密封；6．1．3再用电工胶布严密包裹防水胶泥；6．2馈线上的接地点用防水胶泥直接严密包裹后再用电工胶布包裹；6．3室内与室外之间的走线孔/口必须用防水泥进行密封；6．4固定主设备机架的膨胀螺栓必须用黄油进行密封防水、防锈处理；七、附件安装附件是指固定功分器、耦合器用的专用固定座及配电箱、电表、电源插座、电源保护开关、接地排、防晒、防雨棚、波分复用器等；7．1专用固定座用两个M6x60的膨胀螺丝牢固固定在墙壁或天花水泥楼板上, 安装位置必须符合设计方案；7．2配电箱安装位置应符合设计方案,其底部与地面距离1.5米，箱体要正直美观；7．3电表、电源插座、电源保护开关均置于配电箱内专用位置；7．4波分复用器应尽量安装于机房设备支架上,若无支架时,可安装在走线架上,但要牢固固定；八、驻波比测试8．1从基站信号引出处测试，前端未接任何有源器件或放大器，其驻波比要求小于1．3。
