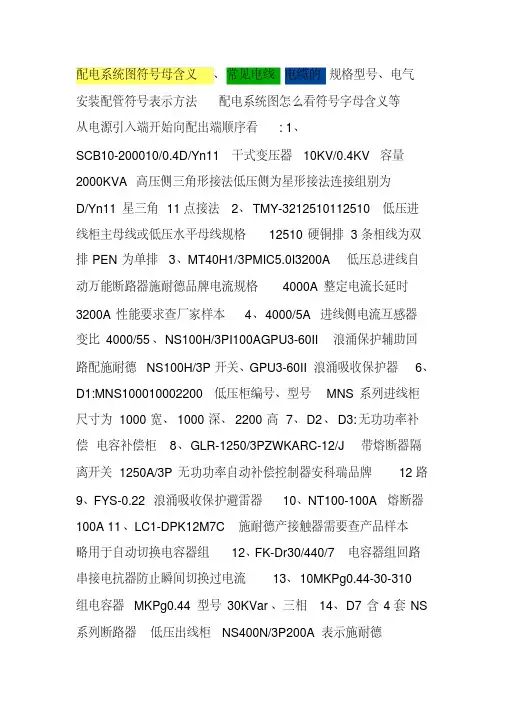

配电系统图符号母含义、常见电线电缆的
配电系统图符号母含义、常见电线电缆的规格型号、电气
安装配管符号表示方法配电系统图怎么看符号字母含义等
从电源引入端开始向配出端顺序看: 1、
SCB10-200010/0.4D/Yn11 干式变压器10KV/0.4KV容量2000KVA高压侧三角形接法低压侧为星形接法连接组别为
D/Yn11星三角11点接法2、TMY-3212510112510 低压进线柜主母线或低压水平母线规格12510硬铜排3条相线为双排PEN为单排3、MT40H1/3PMIC5.0I3200A 低压总进线自动万能断路器施耐德品牌电流规格4000A整定电流长延时3200A性能要求查厂家样本4、4000/5A 进线侧电流互感器
变比4000/55、NS100H/3PI100AGPU3-60II 浪涌保护辅助回
路配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器6、D1:MNS100010002200 低压柜编号、型号MNS系列进线柜尺寸为1000宽、1000深、2200高7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3PZWKARC-12/J 带熔断器隔离开关1250A/3P无功功率自动补偿控制器安科瑞品牌12路9、FYS-0.22 浪涌吸收保护避雷器10、NT100-100A 熔断器100A 11、LC1-DPK12M7C 施耐德产接触器需要查产品样本
略用于自动切换电容器组12、FK-Dr30/440/7 电容器组回路串接电抗器防止瞬间切换过电流13、10MKPg0.44-30-310
组电容器MKPg0.44型号30KVar、三相14、D7含4套NS 系列断路器低压出线柜NS400N/3P200A表示施耐德。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置;正常运行时可借助手动或自动开关接通或分断电路;故障或不正常运行时借助保护电器切断电路或报警;借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号;常用于各发、配、变电所中;用途:便于管理,当发生电路故障时有利于检修; 配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置;常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多;配电箱的用途：当然是方便停、送电,起到计量和判断停、送电的作用;按结构特征和用途分类：1固定面板式开关柜,常称开关板或配电屏;它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用;2防护式即封闭式开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜;这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装;柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离;通常门与主开关操作有机械联锁;另外还有防护式台型开关柜即控制台,面板上装有控制、测量、信号等电器;防护式开关柜主要用作工艺现场的配电装置;3抽屉式开关柜;这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元;功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域;每个功能单元之间也有隔离措施;抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜;它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心;4动力、照明配电控制箱;多为封闭式垂直安装;因使用场合不同,外壳防护等级也不同;它们主要作为工矿企业生产现场的配电装置;配电箱各类符号标注:根据图纸配电箱系统图中标注NPX630/3P 400A中:NPX630是断电器的型号,3P是三极,400A指最大断路电流为400A;NPX160/3P 160A WL1 YJV-470+135-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极,额定频率为50Hz,额定绝缘电压为690V,脱扣器电流40-160A; WL1：指回路1;后面还有回路2等;YJV:铜芯交联聚乙烯电缆;NHYJV:耐火铜芯交联聚乙烯电缆470+135：指4根线芯截面70mm2加一根线芯截面35的中性线芯;SC80:指穿直径为80的焊接钢管俗称黑铁管;FC:指暗敷在地面内;C65N-C10/1P WL1 BV-32.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最大断路电流为10A,极数为一极; BV:铜芯聚氯乙烯绝缘电线32.5：3根线芯截面面积2.5mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内;C65N-C16/3P WL5 BV-44-SC20 FC WC 3.7KW 380V空调插座：回路5中,断电器型号为C65N,最大断路电流为16A,采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆,穿直接20mm的钢管,暗敷设在地面内、墙内;另：各种敷设方式：AB-沿或跨梁屋架敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设; 脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力分5个等级：F:36KAN:50KA H:70KA S:100KA L:150KA。
配电箱系统图应该怎么看？首先要熟悉这些字母表示的基本含义！
配电箱系统图应该怎么看？首先要熟悉这些字母表示的基本含义！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。
网上查了一些资料，发现配电箱中的字母实在是太多了，先简单说几个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；这些都是最基本的配电箱字母含义。
配电箱主要是按电气接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的金属箱中，然后构成一个低压配电的装置。
其实它的用途就是，当电路发生故障的时候能够更有利于检修。
并且能够方便控制整体的电源，比如说整体停电或者整体送电，所以认识配电箱中的字母也是非常重要的。
下面我们一起看看一张比较规范全面的配电箱系统图，图中各线路和图元做了标注，我们一个一个来说明。
① 是本配电箱的电气参数说明，相当于电气铭牌。
B4ALE5-1：本配电箱的编号。
其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第一台。
Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：② 是配电箱进线，从图中可以看出本配电箱是双路进线，一路常用电源一路备用电源。
③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表示三极，额定分断电流25A。
④ 是双电源切换器。
当常用电源突然故障或停电时，通过双电源切换开关，自动投入到备用电源上。
⑤ 配电箱接入漏电火灾报警器的信号线，一根RVVP-4*1.0的电缆，穿20的管子，具体接线可以参考下图：⑥电度表。
⑦ 出线回路的母线。
有些大型配电箱会做母线排，小一点的则未必。
⑧ 出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1) 固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2) 防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3) 抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电系统图符号母含义、常见电线 电缆的 规格型号、电气安装配管符号表示方法
配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看:1、SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11(星三角11点接法);2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排;3、MT40H1/3PMIC5.0I=3200A低压总进线自动(万能)断路器，施耐德品牌,电流规格4000A，整定电流(长延时)3200A，性能要求查厂家样本;4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3PI=100AGPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器;6、D1:MNS1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWKARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12路; 、FYS-0.22 9浪涌吸收保护(避雷器);10、NT100-100A熔断器，100A;11、LC1-DPK12M7C施耐德产接触器，需要查产品样本(略)，用于自动切换电容器组; 12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流;13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相; 14、D7，含4套NS系列断路器低压出线柜，NS400N/3P200A表示施耐德NS400N断路器，400A框架，整定电流为200A;15、112KWWDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套)，规格为4*185+E95，E95表示PE线规格95; 16、ACR220E、300/5安科瑞品牌仪表(出线回路电流表)，配300/5电流互感器;17、D9，含MT25H1/3PMIC5.0I=1600A及2000/5A低压母联柜，断路器为MT25H1/3PMIC5.0，整定电流1600A，配2000/5A电流互感器。
低压配电系统图符号及字母含义
配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、SCB10-2000 10/0.D/Yn11。
干式变压器，10KV/0.KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)。
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.。
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A。
进线侧电流互感器变比，4000/55、NS100H/3PI=100AGPU3-60II。
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200。
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿。
电容补偿柜8、GLR-1250/3P,ZWKARC-12/J。
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-1 / 90.2。
浪涌吸收保护（避雷器）；10、NT100-100A。
熔断器，100A；11、LC1-DPK12M7C。
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7。
电容器组回路串接电抗器，防止瞬间切换过电流；13、*MKPg0.$-30-3。
组电容器，MKPg0.$型号，30KVar、三相；14、D7，含4套NS系列断路器。
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、JKWWDZA-YJY-4*185+E95。
该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE 线规格95；16、ACR220E、300/5。
配电系统图
配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流常见电线电缆的规格型号BV、BVR：聚氯乙烯绝缘电缆BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V 表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
配电系统图符号和字母含义
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；
9、FYS-0.22
浪涌吸收保护（避雷器）；
1A；
11、LC1-DPK12M7C
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；
H--转换的”换”的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3的意思就是用于电压指示转换相间电压的万能转换开关.
电流互感器型号：
电流互感器LMZJ1-0.66 150/5的字母和数字分别表示：
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
18、标注：3-7-N3之类
不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）；
19、补充
MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。
ACC是表示：暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯绝缘电线
2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线
SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思，
配电系统图 怎么看
配电系统图怎么看，符号，字母含义等举例，从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
电气图纸符号
电气图纸符号1. 电气安装配管符号表示方法：电线穿线管一般有: pvc管:pc20、焊接钢管（热镀锌钢管）sc20、扣压式镀锌薄壁电线管:kbg20、紧定式镀锌薄壁电线管:jdg202. 配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE 线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
低压配电系统图符号及字母含义 (1)
配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、SCB10-2000 10/0.4 D/Yn11 。
干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10) 。
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A 。
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A 。
进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II 。
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200 。
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿。
电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J 。
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22 。
浪涌吸收保护（避雷器）；10、NT100-100A 。
熔断器，100A；11、LC1-DPK12M7C 。
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7 。
电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-3 。
10组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器。
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95 。
低压配电系统图符号及字母含义概要
配电系统图符号母含义(从电源引入端开始向配出端顺序看:1、SCB10-2000 10/0.4 D/Yn11 。
干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法;2、TMY-3[2*(125*10]+1*(125*10 。
低压进线柜主母线或低压水平母线规格,125*10硬铜排,3条相线为双排,PEN为单排;3、MT40H1/3P MIC5.0 I=3200A 。
低压总进线自动(万能断路器,施耐德品牌,电流规格4000A,整定电流(长延时3200A,性能要求查厂家样本;4、4000/5A 。
进线侧电流互感器变比,4000/55、NS100H/3P I=100A GPU3-60II 。
浪涌保护辅助回路,配施耐德NS100H/3P 开关、GPU3-60II浪涌吸收保护器;6、D1:MNS 1000*1000*2200 。
低压柜编号、型号,MNS系列,进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿。
电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J 。
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌12路;9、FYS-0.22 。
浪涌吸收保护(避雷器;10、NT100-100A 。
熔断器,100A;11、LC1-DPK12M7C 。
施耐德产接触器,需要查产品样本(略,用于自动切换电容器组;12、FK-Dr30/440/7 。
电容器组回路串接电抗器,防止瞬间切换过电流;13、10*MKPg0.44-30-3 。
10组电容器,MKPg0.44型号,30KVar、三相;14、D7,含4套NS系列断路器。
低压出线柜,NS400N/3P 200A表示施耐德NS400N断路器,400A框架,整定电流为200A;15、112KW WDZA-YJY-4*185+E95 。
该出线回路为112KW负荷,出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套,规格为4*185+E95,E95表示PE线规格95;16、ACR220E、300/5 。
配电系统图 怎么看之欧阳地创编
配电系统图怎么看，符号，字母含义等举例，从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200 低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高； 7、D2、D3:无功功率补偿电容补偿柜 8、GLR-1250/3P,ZWK ARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路； 9、FYS-0.22 浪涌吸收保护（避雷器）； 10、NT100-100A 熔断器，100A； 11、LC1-DPK12M7C 施耐德产接触器，需要查产品样本（略），用于自动切换电容器组； 12、FK-Dr30/440/7 电容器组回路串接电抗器，防止瞬间切换过电流； 13、10*MKPg0.44-30-3 10组电容器，MKPg0.44型号，30KVar、三相； 14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A 框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95； 16、ACR220E、300/5 安科瑞品牌仪表（出线回路电流表），配300/5电流互感器； 17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
常见的配电图纸符号介绍和代表的意义（汇总）
常见的配电图纸符号介绍和代表的意义（汇总）管路敷设标注方法(导线敷设部位、方式)工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋KPC :穿聚氯乙烯塑料波纹电线管敷设FPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设PC：穿硬塑料管敷设PR：塑料线槽敷设TC：电缆沟敷设M：用钢索敷设SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管灯具安装方法的表达HSM8-63C/3P ·DTQ30-32/2P 这两个CS断路器应该是两种塑料外壳断路器，HSM8-63C/3P 适用于3极开关，额定电流为63A（3开关），DTQ30-32/2P 也是塑壳断路器的一种，额定电流32 A，2极开关普通电缆规格和型号RVS：铜芯聚氯乙烯护套双绞线，常用于公共广播系统/背景音乐系统布线、消防系统布线。
RVV:铜芯聚氯乙烯内护平行护套线，通常用于弱电供电，RVV铜芯聚氯乙烯绝缘聚氯乙烯护套与软线连接，2×10为10平方10平方线RVVP屏蔽软线，3×10为3 10平方RVS音频线（声音线）收音机，音频系统布线电缆2×1.5是UTP 的2，用于无屏蔽双绞线4×2×0.5 4对，每对芯，导体直径0.5mm R 连接软电缆（线），软结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电系统图怎么看，符号，字母含义等
从电源引入端开始向配出端顺序看：
1、SCB10-2000 10/0.4 D/Yn11
干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；
2、TMY-3[2*(125*10)]+1*(125*10)
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；
3、MT40H1/3P MIC5.0 I=3200A
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；
4、4000/5A
进线侧电流互感器变比，4000/5
5、NS100H/3P I=100A GPU3-60II
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；
6、D1:MNS 1000*1000*2200
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；
7、D2、D3:无功功率补偿
电容补偿柜
8、GLR-1250/3P,ZWK ARC-12/J
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；
9、FYS-0.22
浪涌吸收保护（避雷器）；
10、NT100-100A
熔断器，100A；
11、LC1-DPK12M7C
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；
12、FK-Dr30/440/7
电容器组回路串接电抗器，防止瞬间切换过电流；
13、10*MKPg0.44-30-3
10组电容器，MKPg0.44型号，30KVar、三相；
14、D7，含4套NS系列断路器
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；
15、112KW WDZA-YJY-4*185+E95
该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；
16、ACR220E、300/5
安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；
17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A
低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A 电流互感器。
18、标注：3-7-N3之类
不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）；
19、补充
MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。
（没有具体的图纸，只好对照我手中的图来举例）
配电系统图上的符号
系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆
4*25+1*16是线的平方数
SC是表示水煤气钢管
CT是表示电缆桥架敷设
80说的是公称直径既不是外径也不是内径
ACC是表示：暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯绝缘电线
2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线
SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思，
185是指导线的截面积，
25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：
转换开关 LW5-16 YH3/3 字母和数字分别表示的是:
LW--万能转换开关的"万能"的反拼音;
5--设计序号;
16--开关触头能承受的额定电流;
Y--电压; H--转换的"换"的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.
电流互感器型号：
电流互感器 LMZJ1-0.66 150/5 的字母和数字分别表示：
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
150/5--此电流互感器的变比.
瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：
RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;
C--插入式;
1--设计序号;
10A--额定电流。
