最新智能井盖系统设计方案
智慧井盖管理系统设计方案 (2)
智慧井盖管理系统设计方案智慧井盖管理系统是一种基于现代物联网技术和智能化管理理念的井盖监控和维护系统，旨在实现井盖的实时监控、远程控制和智能化管理。
本文将从系统的整体设计、硬件设备、软件功能和实施计划等方面进行详细阐述。
一、系统整体设计智慧井盖管理系统由井盖监测设备、数据传输网络、云平台和管理终端四个主要部分组成。
井盖监测设备安装在井盖上，通过传感器采集井盖的状态信息，并通过数据传输网络将信息传输至云平台，管理终端可以通过云平台实时查看井盖状态、进行远程控制和管理。
二、硬件设备1. 传感器：用于监测井盖的状态，如开合状态、压力、倾斜度等。
2. 通信模块：用于将采集到的数据传输至云平台，可选用无线通信技术，如4G、NB-IoT等。
3. 控制器：负责处理传感器采集到的数据，并发送控制指令至井盖，保证其正常运行。
4. 云平台：用于接收、存储和处理采集到的井盖数据，并进行数据分析和管理。
5. 管理终端：包括网页端和手机App，用于实时监测井盖状态、进行远程控制和管理。
三、软件功能1. 实时监测：实时监测井盖的状态信息，包括开合状态、压力、倾斜度等。
2. 异常报警：当井盖发生异常情况（如被撞击、被破坏等）时，及时通过短信、邮件等方式向相关人员发送报警信息。
3. 远程控制：支持远程控制井盖的开合状态，可通过管理终端实现远程开启和关闭。
4. 维修管理：记录井盖的维修记录，并进行统计和分析，提前预防维修。
5. 数据分析：对采集到的井盖数据进行分析，生成报表和图表，辅助决策。
四、实施计划1. 前期准备：制定实施计划、确定硬件设备和软件系统、搭建云平台和开发管理终端。
2. 环境布置：安装井盖监测设备，部署传感器和通信模块。
3. 网络搭建：建立数据传输网络，确保数据能够传输到云平台。
4. 系统测试：对整个系统进行功能测试和稳定性测试，修复bug和改进功能。
5. 推广应用：将智慧井盖管理系统推广应用于更多的井盖，扩大系统的应用范围和影响力。
电力智慧窨井盖系统推荐设计方案
电力智慧窨井盖系统推荐设计方案电力智慧窨井盖系统设计方案一、背景介绍近年来，随着城市发展和电力网络的建设，电力窨井的数量迅速增加。
然而，传统的窨井盖存在一些问题，比如易被盗、难以维护和管理、无法实时监控等。
为了解决这些问题，设计了电力智慧窨井盖系统。
二、系统功能1. 防盗功能：通过引入智能锁具、指纹识别等技术，实现对窨井盖的防盗保护，使其具有更高的安全性。
2. 实时监控功能：通过安装摄像头和传感器等设备，实现对窨井盖的实时监控，从而能够及时发现异常情况。
3. 远程控制功能：通过网络连接，实现对窨井盖的远程控制，可以通过手机APP等终端设备进行控制和管理，提高维护的便利性。
4. 数据云存储功能：将监控数据进行云端存储，可随时随地查询和分析，为日后的决策提供数据支持。
5. 报警处理功能：当监控系统发现异常情况时，能够及时发送报警信息给相关人员，以便及时处理。
三、系统设计1. 硬件设备：（1）窨井盖本身：采用高强度材料制造，具有防盗功能，可根据实际需要选择智能锁具、指纹识别等技术。
（2）摄像头：安装在窨井盖上方，实现对周围环境的监控。
（3）传感器：安装在窨井内部，用于检测水位、电压等参数。
同时，还可以加装震动传感器和烟雾传感器，以便及时发现窨井内部的异常情况。
（4）控制器：负责控制整个系统的运行，包括对摄像头、传感器等设备的控制。
（5）终端设备：如手机、电脑等，用于远程控制和监控，以及接收报警信息。
2. 软件系统：（1）监控系统：实时监控窨井盖的状态，包括摄像头图像、传感器数据等，可以实时检测窨井盖是否被打开、窨井内部是否有异常情况。
（2）远程控制系统：通过手机APP等终端设备可以实现对窨井盖的远程控制和管理，使用者可以随时了解窨井盖的状态，并进行相应操作。
（3）报警处理系统：当监控系统发现异常情况时，可以自动发送报警信息给相关人员，同时，在终端设备上也会有相应的提示，以便及时处理。
四、系统优势1. 提高安全性：采用智能锁具和指纹识别等技术，增加窨井盖的防盗功能，减少非法开盖的发生。
智慧井盖感知系统设计方案
智慧井盖感知系统设计方案智慧井盖感知系统是一种基于物联网技术的智能化设备，通过对井盖状态进行实时监测和感知，能够实现对城市井盖的远程管理和智能化的预警，提高城市的管理效率和安全性。
下面是智慧井盖感知系统设计方案的详细内容。
一、系统架构智慧井盖感知系统主要由以下三个部分组成：1. 井盖感知装置：安装在井盖上，用于感知井盖的状态，包括井盖的开合、井盖与地面的高度差等。
2. 数据传输模块：负责将感知到的井盖状态数据传输到云服务器中，可以采用无线通信技术，如Wi-Fi、蓝牙、NB-IoT等。
3. 云服务器：接收并存储井盖状态数据，进行数据分析和处理，同时也负责与用户端进行通信和交互。
二、井盖感知装置井盖感知装置是整个系统的核心部分，其设计主要包括以下几个方面：1. 传感器选择：选择合适的传感器用于感知井盖的状态，如开关传感器、压力传感器、倾斜传感器等。
传感器的精度和可靠性要求较高，能够准确地感知井盖的状态变化。
2. 数据采集和处理：感知到的井盖状态数据需要经过采集和处理，将其转化为可用的数字信号进行传输和存储。
同时，可以设置一些数据处理算法，用于检测井盖状态异常和预测井盖故障的可能性。
3. 供电系统设计：井盖感知装置需要稳定的供电，可以选择太阳能电池板或者电池供电，以满足长时间工作的需求。
同时，还需要考虑节能设计，减少能源消耗。
三、数据传输模块数据传输模块负责将感知到的井盖状态数据传输到云服务器中，其设计要考虑以下几个方面：1. 通信方式选择：选择合适的通信方式进行数据传输，可以根据实际情况选择无线通信技术，如Wi-Fi、蓝牙、NB-IoT等。
通信方式要满足数据传输速度快、稳定可靠的要求。
2. 通信协议设计：设计相应的通信协议，使井盖感知装置和云服务器之间能够进行数据的互通和交互。
通信协议要满足数据格式简洁清晰、可扩展性好的特点。
3. 安全性设计：考虑井盖感知系统的安全性，可以采用数据加密和身份验证等技术，保护传输的数据不被窃取和篡改。

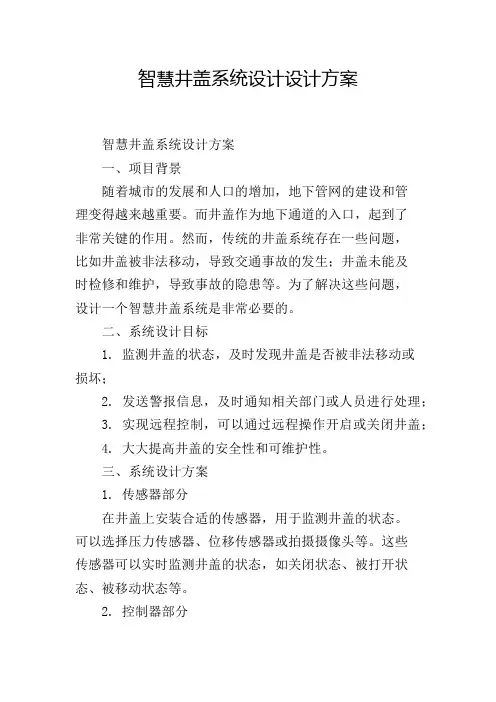

智慧井盖系统设计设计方案
智慧井盖系统设计设计方案智慧井盖系统设计方案一、项目背景随着城市的发展和人口的增加，地下管网的建设和管理变得越来越重要。
而井盖作为地下通道的入口，起到了非常关键的作用。
然而，传统的井盖系统存在一些问题，比如井盖被非法移动，导致交通事故的发生；井盖未能及时检修和维护，导致事故的隐患等。
为了解决这些问题，设计一个智慧井盖系统是非常必要的。
二、系统设计目标1. 监测井盖的状态，及时发现井盖是否被非法移动或损坏；2. 发送警报信息，及时通知相关部门或人员进行处理；3. 实现远程控制，可以通过远程操作开启或关闭井盖；4. 大大提高井盖的安全性和可维护性。
三、系统设计方案1. 传感器部分在井盖上安装合适的传感器，用于监测井盖的状态。
可以选择压力传感器、位移传感器或拍摄摄像头等。
这些传感器可以实时监测井盖的状态，如关闭状态、被打开状态、被移动状态等。
2. 控制器部分在井盖旁安装一个控制器，用于控制传感器的运行，并进行数据的处理和分析。
控制器可以接收传感器采集到的数据，并根据预设的算法来判断井盖的状态。
当井盖被非法移动或损坏时，控制器可以发送警报信息。
3. 通信部分设计一个通信模块，用于实现与云服务的通信。
可以选择GSM、WiFi、蓝牙等通信方式，将传感器采集到的数据上传至云平台，同时接收云平台下发的指令。
通过云平台，可以实现对井盖的远程监控和控制。
4. 云平台部分在云平台上搭建一个智慧井盖管理系统，用于接收和处理井盖的数据。
云平台可以将传感器采集到的数据进行存储和处理，同时提供良好的数据可视化界面，方便用户查看井盖的状态。
当井盖发生异常时，云平台可以及时发送警报信息给相关部门或人员，并提供相关的处理建议。
5. 其他功能为了提高井盖系统的安全性和可靠性，可以增加一些其他功能。
比如通过人脸识别技术，对井盖的开启和关闭进行身份验证；通过红外线传感器，监测井盖周围是否有人靠近，防止井盖被非法打开。
四、系统实施方案1. 选择合适的传感器和控制器，并进行硬件的安装和调试。
运营商智慧窨井盖系统产品设计方案,1200字
运营商智慧窨井盖系统产品设计方案智慧窨井盖系统是基于物联网技术的一种智能化管理系统，通过将窨井盖与互联网进行连接，实现对窨井盖的实时监测、远程控制及数据分析，提高窨井盖的管理效率和安全性。
下面是运营商智慧窨井盖系统产品设计方案的一些建议。
一、系统结构设计智慧窨井盖系统主要由四个部分组成：传感器、数据通信模块、云平台和手机APP。
传感器用于监测窨井盖的状态，如开合状态、被压力、倾斜角度等；数据通信模块用于将传感器采集到的数据传输至云平台；云平台用于存储和处理数据，并提供用户管理、监控报警等功能；手机APP用于用户远程监测和控制窨井盖。
二、传感器设计智慧窨井盖系统需要安装多个传感器来监测窨井盖的状态。
建议使用压力传感器、倾角传感器和开合传感器。
压力传感器用于检测窨井盖是否被压力，避免行人或车辆跌落至窨井中；倾角传感器用于检测窨井盖的倾斜情况，防止窨井盖滑落；开合传感器用于检测窨井盖的开合状态，避免人为损坏或未关闭的情况。
三、数据通信模块设计数据通信模块主要负责将传感器采集到的数据传输至云平台。
建议采用无线通信技术，如NB-IoT、LoRa等。
这些通信技术具有低功耗、远距离传输和宽区域覆盖的特点，适合用于窨井盖系统。
四、云平台设计云平台是智慧窨井盖系统的核心。
建议在云平台上构建一个窨井盖管理系统，包括数据存储、数据处理、设备管理和监控报警等功能。
数据存储用于将传感器采集到的数据进行存储，并提供历史数据查询功能；数据处理用于对采集到的数据进行分析和处理，例如分析窨井盖的使用情况、预测维护周期等；设备管理用于对窨井盖进行管理，例如增加、删除、修改设备信息等；监控报警用于监测窨井盖的状态，并在异常情况下发送报警信息给相关人员。
五、手机APP设计手机APP用于实现用户对窨井盖的远程监测和控制。
建议设计一个简洁直观的界面，可以显示窨井盖的实时状态，如开合状态、倾斜角度、压力等；可以提供历史数据查询功能，例如查询过去一段时间内窨井盖的状态变化；可以实时发送报警信息给用户，在发生异常情况时及时通知用户。
智能井盖系统设计方案
智能井盖系统设计方案智能井盖系统设计方案一、引言随着城市化的不断推进，城市基础设施的建设和管理变得越来越重要。
井盖作为城市道路不可或缺的一部分，其管理和监控的智能化水平直接关系到城市交通安全和公共福利。
本文旨在探讨一种智能井盖系统设计方案，以提高井盖的管理和监控水平，保障城市交通安全。
二、设计目标本设计目标旨在实现以下功能：1、实时监测井盖状态：通过传感器技术实时监测井盖的开启和关闭状态，以及井内水位、气体浓度等关键指标，及时发现异常情况并采取相应措施。
2、自动报警与定位：当井盖状态出现异常时，系统能够自动发出报警信号，通知管理人员及时处理，同时提供精确的定位信息，缩短响应时间。
3、远程监控与控制：通过物联网技术，实现远程监控和控制井盖的状态，提高管理效率。
4、数据记录与分析：对井盖的状态数据进行记录和分析，为后期维护和故障排除提供依据。
5、节能与环保：采用低功耗设计和环保材料，降低系统运行成本，同时满足环保要求。
三、设计方案以下是智能井盖系统的设计方案：1、感知层：通过安装传感器和监控摄像头，实时监测井盖的状态和环境参数，如井盖开启/关闭状态、水位、气体浓度等。
同时，利用物联网技术实现感知层与网络层的通信。
2、网络层：通过无线通信技术（如4G/5G或LoRa等）将感知层采集的数据传输到云平台，实现数据的远程管理和监控。
3、应用层：在云平台上构建智能分析系统，对感知层传输的数据进行处理、分析和存储。
当井盖状态出现异常时，系统能够自动发出报警信号，并通过GIS（地理信息系统）提供精确的定位信息。
同时，通过手机APP或网页界面实现远程监控和控制。
4、电源设计：采用太阳能板结合锂电池的供电方案，确保系统的长期稳定运行。
四、系统优势智能井盖系统设计方案具有以下优势：1、实时监测：能够实时监测井盖状态和环境参数，及时发现异常情况并采取相应措施，有效保障城市交通安全。
2、远程监控：通过远程监控和控制，提高管理效率，降低人工成本。
新型智慧井盖系统设计方案
新型智慧井盖系统设计方案设计方案：新型智慧井盖系统1. 系统概述新型智慧井盖系统是一种结合物联网技术和云计算技术的智能城市设施管理系统，用于实时监测井盖状态并提供远程控制和管理功能。
系统通过传感器采集井盖状态数据，并通过无线通信传输到云端进行数据处理和分析，提供实时监控、故障报警、维护管理等功能。
2. 系统功能（1）实时监测：通过安装在井盖上的传感器，实时监测井盖的状态，包括开合状态、位置变化、温度等参数。
（2）故障报警：当井盖发生异常状态时，系统能够自动发出故障报警，包括井盖离位、异常振动、异常温度等。
（3）远程控制：系统提供远程开关井盖的功能，方便管理人员进行井盖开启和关闭操作，避免人工操作的不便。
（4）定位功能：通过GPS定位技术，系统能够准确记录井盖的位置信息，方便对井盖进行定位和管理。
（5）数据分析：通过云端服务进行数据分析和处理，提供井盖状态分析报告、故障排查等功能，为城市管理决策提供数据支持。
（6）智能维护：系统能够根据井盖状态数据进行智能化维护，提前预测井盖故障，并优化维修计划，提高维护效率。
3. 系统架构（1）传感器网络：通过安装在井盖上的传感器，采集井盖的状态数据，包括开合状态、位置变化、温度等参数。
传感器间通过无线通信进行数据传输。
（2）云端平台：接收传感器上传的数据，并进行数据处理和分析。
云端平台提供实时监测、故障报警、远程控制、数据分析等功能。
（3）移动终端：管理人员可以通过移动终端设备，如手机或平板电脑，实现对井盖的监测、控制和管理。
4. 技术支持（1）物联网技术：利用物联网技术，实现井盖传感器的数据采集、传输和远程控制。
（2）云计算技术：通过云计算技术，实现井盖数据的存储、处理和分析，提供实时监测和数据分析功能。
（3）GPS定位技术：利用GPS定位技术，实现对井盖位置的精确定位和追踪，方便管理和维护。
（4）无线通信技术：利用无线通信技术，实现传感器和云端平台之间的数据传输，实现实时监测和远程控制功能。
智能井盖工程施工方案设计
智能井盖工程施工方案设计项目背景智能井盖是利用物联网和技术，对传统井盖进行升级改造的一种工程项目。
通过将传感器、通信模块和控制系统等技术应用于井盖中，实现井盖的实时监测、报警和远程控制，提高了井盖的管理效率和安全性。
本文将介绍智能井盖工程的施工方案设计，以及施工过程中需要注意的要点。
施工方案设计工程准备在施工前，需要进行工程准备工作，包括以下几个方面：1.确定施工范围和数量：根据实际情况确定需要改造成智能井盖的井盖数量和施工范围。
2.采购材料和设备：根据工程需要，采购所需的传感器、通信模块、控制系统等设备和材料。
3.准备施工人员与机械设备：确定施工人员数量和技术要求，并配备所需的机械设备和工具。
4.制定施工计划：根据施工范围和数量，制定详细的施工计划，包括时间安排、人员调配等。
施工步骤1. 井盖拆除首先需要将原有的井盖拆除，清理井盖周围的杂物和污物。
在拆除井盖时，需要注意安全，避免伤害施工人员和损坏井盖。
拆除完成后，将井盖保存好，以备后续使用。
2. 安装传感器传感器是智能井盖的核心部件，负责感知井盖的状态和环境信息。
在安装传感器时，需要注意以下几点：•检查传感器是否正常工作，并确保传感器与通信模块的连接正常。
•将传感器安装在井盖的合适位置，确保能够准确感知井盖的状态。
•使用固定装置将传感器固定在井盖上，确保稳固可靠。
3. 安装通信模块和控制系统通信模块和控制系统是智能井盖实现远程监控和控制的关键组成部分。
在安装通信模块和控制系统时，需要注意以下几点：•检查通信模块和控制系统是否正常工作，并确保与传感器的连接正常。
•将通信模块和控制系统安装在井盖周围的合适位置，确保通信信号的稳定和控制的准确性。
•进行通信模块和控制系统的调试和配置，确保其正常运行。
工程验收在施工完成后，需要进行工程验收，确保智能井盖的安装和配置符合要求。
工程验收的主要内容包括以下几个方面：1.功能测试：对安装的传感器、通信模块和控制系统进行功能测试，验证其正常工作。
智能井盖工程施工方案(3篇)
第1篇一、项目背景随着城市化进程的加快，城市基础设施的完善和维护变得尤为重要。
传统的井盖在安全、环保、管理等方面存在诸多问题，如井盖丢失、盗窃、位移与损坏、内涝风险以及低效的巡检等。
为解决这些问题，本项目提出智能井盖工程施工方案，通过引入先进的物联网技术和智能监控系统，实现井盖的智能化管理。
二、施工目标1. 提高井盖安全性：通过智能报警、定位等功能，降低井盖丢失、盗窃等风险，保障人民群众的生命财产安全。
2. 预防内涝：实时监测井下水位，确保排水系统正常运行，降低内涝风险。
3. 提升管理效率：通过自动化和智能化手段，提高井盖管理的效率和响应速度。
4. 降低维护成本：减少人工巡检次数，降低维护成本。
三、施工内容1. 硬件设备（1）智能井盖单元：内嵌位移传感器、倾斜传感器、水位传感器、温度传感器等，用于采集井盖状态数据。
（2）5G/NB-IoT通信模块：实现数据传输至中央监控系统。
（3）中央监控系统：基于云平台，实时收集、存储、分析数据，提供实时监控界面和自动报警功能。
2. 软件系统（1）数据收集与处理：对传感器采集的数据进行实时处理，提取关键信息。
（2）用户界面：提供友好的操作界面，方便用户查看井盖状态、报警信息等。
（3）报警机制：根据预设条件，自动触发报警，通知相关人员。
（4）数据分析与报告：对井盖状态数据进行分析，生成报表，为管理者提供决策依据。
3. 施工步骤（1）初步调研与数据收集：了解现场情况，收集相关数据。
（2）硬件设计与定制：根据现场情况，设计并定制智能井盖单元、通信模块等硬件设备。
（3）现场安装与调试：将硬件设备安装在井盖上，并进行调试。
（4）软件编程与集成：开发软件系统，实现数据采集、处理、报警等功能，并与硬件设备集成。
（5）系统测试与优化：对系统进行测试，确保其稳定运行，并进行优化。
四、预期效果1. 提高井盖安全性，降低事故发生率。
2. 预防内涝，保障城市排水系统正常运行。
3. 提升井盖管理效率，降低维护成本。
智慧井盖系统设计方案,1200字
智慧井盖系统设计方案智慧井盖系统是一种集智能控制、环境感知、远程监测和数据分析于一体的系统，通过对城市井盖的智能化改造，可以提升城市管理的效率和安全性。
下面是一种智慧井盖系统的设计方案：1. 系统概述智慧井盖系统主要由井盖传感器设备、数据采集模块、数据传输模块、数据分析和处理模块以及用户界面组成。
井盖传感器设备用于检测井盖状态和环境参数，数据采集模块负责收集井盖传感器设备的数据，数据传输模块将数据传送至数据分析和处理模块进行分析和处理，最后结果通过用户界面展示给用户。
2. 井盖传感器设备井盖传感器设备安装在城市井盖上，用于检测井盖的开合状态、压力、震动、温度等参数。
传感器设备可采用压力传感器、震动传感器、温度传感器等多种传感器组合，并与单片机等嵌入式设备进行连接。
3. 数据采集模块数据采集模块与井盖传感器设备相连，负责收集井盖传感器设备的数据。
数据采集模块需要具备多路数据输入功能，通过模拟转换电路将传感器设备输出的信号转换为数字信号，然后通过总线通信方式将数据传送至数据传输模块。
4. 数据传输模块数据传输模块负责将采集到的井盖数据传输至数据分析和处理模块。
数据传输模块可以采用无线通信技术，如Wi-Fi、蓝牙或者LoRa等。
通过这种无线通信方式，可以实现井盖数据的远程传输。
5. 数据分析和处理模块数据分析和处理模块接收数据传输模块传来的数据，对数据进行分析和处理。
模块可以采用机器学习算法和数据挖掘技术，对井盖数据进行分类、预测和决策。
例如，通过对井盖开合状态的数据分析，可以预测井盖是否存在异常情况，从而及时采取措施进行维修。
6. 用户界面用户界面是智慧井盖系统与用户进行交互的平台。
用户可以通过界面查看井盖的状态和环境参数，了解井盖的运行情况。
用户界面还可以提供告警提示功能，当井盖发生异常情况时，系统会自动发送告警信息给用户。
7. 系统优势智慧井盖系统具有以下优势：- 实时监测井盖状态，及时发现异常情况，提升井盖的安全性。
智慧井盖系统深圳设计方案
智慧井盖系统深圳设计方案智慧井盖系统是一个基于物联网技术的城市智能化管理系统，可以实时掌握城市下水道的状况，有效预防和解决污水倒流、积水以及井盖盗窃等问题。
下面是深圳市智慧井盖系统的设计方案。
一、系统架构智慧井盖系统由以下五个模块组成：1. 井盖传感器模块：通过安装在井盖上的传感器，实时监测井盖的状态，包括开合、移动和被破坏等情况。
2. 数据采集与传输模块：通过移动通信网络，将井盖传感器采集到的数据传输到云服务端，实现数据的实时传输。
3. 云服务端模块：接收井盖传感器上传的数据，对数据进行存储、分析和处理，生成相应的报告和警报信息，提供给相关部门进行处理。
4. 数据管理与分析模块：对井盖传感器上传的数据进行管理和分析，包括数据的存储、查询、统计、分析和建模等功能，为相关决策提供支撑。
5. 用户端模块：包括移动终端和Web端，用户可以通过这些终端查看井盖状态、查询历史数据、接收报警信息等，并进行对应的操作和处理。
二、系统功能1. 实时监测：通过井盖传感器实时监测井盖的状态，包括开合、移动和被破坏等情况。
2. 报警功能：当井盖异常情况发生时，系统能够自动报警，通过短信、电话或APP推送的方式通知相关部门或用户。
3. 数据统计与分析：系统对井盖传感器上传的数据进行统计和分析，可以生成报告，帮助相关部门进行决策。
4. 实时定位：系统可以实时定位井盖位置，提高管理效率，便于维护和紧急处理。
5. 远程控制：系统可以实现对井盖的远程控制，包括开关井盖、报警解除等操作，方便管理人员的操作和处理。
三、系统优势1. 实时性强：系统通过物联网技术实时传输数据，能够及时监测井盖的状态，对问题进行快速处理。
2. 精准度高：系统利用传感器和定位技术，能够精确监测井盖状态和位置，提高井盖管理的效率。
3. 预警功能：系统能够对井盖异常情况进行智能分析和判断，并及时发出警报，提高城市对突发事件的应对能力。
4. 数据分析功能：系统可以对井盖传感器上传的数据进行管理和分析，帮助相关决策的制定。
智慧井盖系统论文设计方案 (2)
智慧井盖系统论文设计方案智慧井盖系统是一种应用大数据、云计算、物联网等技术的智能化管理系统，用于远程监控和管理城市中的道路井盖。
本文将介绍智慧井盖系统的设计方案。
一、系统架构与组成智慧井盖系统由以下组件组成：1. 井盖传感器：安装在道路井盖上，用于检测井盖的状态，如开关状态（开启或关闭）、倾斜角度等。
2. 数据采集模块：负责采集井盖传感器发送的数据，并将其发送给云平台。
3. 云平台：接收并存储井盖传感器发送的数据，对数据进行处理和分析，并提供数据接口供上层应用使用。
4. 应用程序接口（API）：提供给上层应用使用的数据接口，可以通过该接口获取井盖状态数据，进行远程监控和管理。
5. 上层应用：基于云平台提供的数据接口，开发各种应用程序，如井盖实时监控、井盖维修管理等。
二、系统功能与特点1. 实时监控：井盖传感器实时发送数据，经由数据采集模块传输至云平台，用户可以实时监控井盖的状态，及时发现异常情况。
2. 数据分析与预测：云平台对采集到的数据进行分析和处理，可以根据历史数据和趋势进行故障预测，提前进行维护，减少井盖故障对交通的影响。
3. 报警与通知：当井盖状态异常时，系统可以及时发送预警信息给相关人员，以便及时处理。
4. 维修管理：系统可以记录和管理井盖的维修记录，包括维修时间、维修人员、维修措施等，方便后期的统计和分析。
5. 数据可视化：通过数据分析和可视化展示，用户可以直观地了解井盖的状态、故障情况和维修记录。
同时，系统还可以根据用户的需求，定制相应报表和数据展示。
三、系统实现方案1. 井盖传感器的选型与安装：选择合适的传感器，如倾斜传感器、开关传感器等，并安装在井盖上。
2. 数据采集模块的设计与制作：设计一个小型的数据采集模块，用于接收井盖传感器发送的数据，并将其发送到云平台。
3. 云平台的搭建与开发：搭建一个云平台，用于接收、存储和处理数据。
同时，开发相应的数据处理和分析算法，并提供数据接口给上层应用使用。
智慧井盖监测系统建设方案
建立完善的密钥管理制度，确保加密密钥的安全性和可用性。
05 系统测试、维护与升级计划
测试方法、流程和评价标准制定
测试方法
采用黑盒测试、白盒测试、灰盒 测试等多种测试方法，对智慧井 盖监测系统的各项功能进行全面 测试。
测试流程
制定详细的测试计划，包括测试 范围、测试环境、测试数据、测 试步骤等，确保测试过程的有序 进行。
安全补丁更新
根据漏洞扫描结果，及时推送安全补丁更新，确保系 统安全。
系统加固措施
采用防火墙、入侵检测等系统加固措施，提高系统抵 御攻击的能力。
数据加密传输和存储机制建立
数据传输加密
对智慧井盖监测系统与远程服务器之间的数据传输采用SSL/TLS 等加密技术，确保数据传输过程中的安全性。
数据存储加密
对存储在数据库中的敏感信息进行加密处理，防止数据泄露。
防护措施，确保设备在恶劣环境下稳定运行。
设备接入安全
02
采用强密码策略、MAC地址绑定等安全措施，防止未经授权的
设备接入系统。
设备固件升级
03
定期推送设备固件升级包，修复潜在的安全漏洞，提升设备安
全性。
软件系统漏洞修补和加固方案
系统漏洞扫描
定期对智慧井盖监测系统的软件系统进行漏洞扫描， 及时发现并修复潜在的安全漏洞。
当前井盖管理主要依赖人工巡检和纸 质记录，效率低下且易出错。
应急处置不及时
在发生井盖异常事件时，传统管理方 式难以及时响应和处置，影响城市运 行安全。
井盖丢失、损坏严重
由于缺乏有效监控手段，井盖丢失、 损坏现象频发，给城市安全带来隐患 。
智慧井盖监测系统需求分析
实时监测需求
系统需具备实时监测井盖状态 的功能，包括井盖位置、开启
市政井盖智能管理系统(2023版)
市政井盖智能管理系统市政井盖智能管理系统⒈引言市政井盖是城市基础设施的重要组成部分，用于覆盖下水道、电力、通信和天然气管道等地下设施。
然而，目前市政井盖的管理存在一些问题，如安全隐患、维护不及时等。
为了解决这些问题，我们设计了市政井盖智能管理系统。
⒉系统背景市政井盖智能管理系统旨在利用物联网技术和算法，实现对市政井盖的实时监测、故障报警、维护管理等功能。
通过该系统，可以提高井盖的安全性、故障处理效率和管理的智能化水平。
⒊系统架构⑴硬件设备市政井盖智能管理系统涉及以下硬件设备：●传感器：用于检测井盖的状态，如开启、关闭、倾斜、温度等。
●数据采集器：负责将传感器数据采集并发送到云端服务器。
●云端服务器：用于存储、处理和分析来自传感器的数据。
●控制中心：用于监控井盖状态、接收报警信息并下发指令。
●移动终端：用于管理人员查看井盖状态、处理报警事件等。
⑵软件系统市政井盖智能管理系统的软件系统包括以下模块：●井盖监测模块：负责实时监测井盖的状态，如开启、关闭、倾斜等。
●报警管理模块：监测到井盖异常情况时，自动发送报警信息给管理人员。
●维护管理模块：记录井盖的维护记录，安排维护计划并维护报告。
●数据分析模块：对井盖的历史数据进行分析，提供决策支持。
●移动端管理模块：管理人员可以通过移动终端查看井盖状态、处理报警等。
⒋系统功能⑴实时监测市政井盖智能管理系统可以实时监测井盖的状态，包括开启、关闭、倾斜等。
通过传感器采集的数据，可以及时发现异常情况。
⑵故障报警一旦系统检测到井盖出现异常情况，如井盖被破坏或掉落，系统将自动发送报警信息给管理人员，以便及时处理。
⑶维护管理系统可以记录井盖的维护记录，包括维护时间、人员、操作等信息。
同时，系统可以根据井盖的使用情况自动维护计划，并维护报告。
⑷数据分析系统可以对井盖历史数据进行分析，了解井盖的使用情况、故障频率等。
通过数据分析，可以提供决策支持，优化井盖的维护计划和管理策略。
智能井盖系统设计方案
智能井盖系统设计方案概述本井盖系统设计方案适用于我公司智能井盖系统的设计，内容包括系统概述、工作原理、部件介绍、基本参数、检验测试等内容。
系统设计采用高靠电子装置及无线信号传输系统实时地检测井盖状态，用于预防和减少由于井盖破损、被盗、汽车过度重压以及井下水位过高导致的安全事故或损失。
系统能及时地将报警信息传达到监控中心和巡查人员。
智能井盖系统采用高强度复合材料构成盖体，可以在道路、广场、机场等场地水平安装使用。
井盖破损报警原理：井盖盖体内有破损检测线圈，且与电子装置相连，一旦井盖破损，检测线圈断开，电子装置就会产生报警。
井盖倾斜、振动报警原理：井盖电子装置内采用Analog Device公司的专用芯片（或同类芯片），芯片输入固定的阈值，当井盖倾斜、振动超过此阈值时就会产生报警。
井下水位报警原理：井下水管破裂或其他原因可导致井下水位上涨。
井盖电子装置采用超声波定时检测水位高度，当检测到水面高度超过规定值时就会产生报警。
系统组成井盖系统的组成示意图如上所示，主要构成及用途如下：井盖：指安装好电子防盗装置的井盖。
投入使用后通过电子装置检测井盖的倾斜、振动移位、破损以及井下水位状态。
检测到报警状态后通过无线方式向系统监控中心和巡查人员发出报警信号。
中继器：系统中用于接收井盖信号，便于远距离传输的电子装置。
无线集中器：系统中用于接收井盖或中继器信号的电子装置。
无线集中器通过内部的GSM/GPRS、Lora无线模块将信号转发到井盖系统监控中心。
无线手持机：用于生产过程中对智能井盖进行功能测试，也可在现场维修中使用。
手持机内部用可充电池供电，连续工作时间大于72小时，待机时间200小时。
手持机配备外接DC+12V,1A的直流稳压电源进行充电。
无线手持机的基本功能：（1）按键操作，LCD显示各种状态和参数。
（2）生产过程中进行井盖编码设置和确认。
（3）对井盖进行功能测试。
设计特点(1)安装维护方便，系统成本低，不产生较大的后期费用。
智慧井盖检测终端系统设计方案
智慧井盖检测终端系统设计方案一、项目背景智慧井盖检测终端系统是一种利用物联网和人工智能技术，对城市中的井盖进行实时监测和异常检测的设备。
该系统具有智能化、高效性和安全性的特点，可以有效地提高城市的管理水平和井盖的维护效率。
二、系统架构设计智慧井盖检测终端系统主要包含硬件设备和软件平台两个部分。
硬件设备包括井盖传感器、数据采集器和通信设备；软件平台包括数据监测和异常检测的算法、云端存储和分析平台以及移动端APP。
1. 井盖传感器：安装在井盖上，用于监测井盖的状态，将数据传输给数据采集器。
2. 数据采集器：负责采集传感器数据，并将数据进行处理和传输。
3. 通信设备：负责将采集到的数据通过无线网络传输给云端存储和分析平台。
4. 数据监测和异常检测算法：通过对传感器数据的分析，实时监测和检测井盖的异常情况，比如井盖移位、破损等。
5. 云端存储和分析平台：负责接收和存储来自终端设备的数据，并对数据进行分析和处理，生成监测报告和异常警报。
6. 移动端APP：提供用户界面，用户可以通过APP查看井盖的状态和接收异常警报。
三、系统工作流程1. 井盖传感器持续监测井盖状态，并将数据传输给数据采集器。
2. 数据采集器对传感器数据进行处理和整理，并通过通信设备将数据传输给云端存储和分析平台。
3. 云端存储和分析平台接收和存储数据，并对数据进行分析和处理，生成监测报告和异常警报。
4. 移动端APP实时接收云端存储和分析平台的监测报告和异常警报，并向用户展示井盖的状态。
四、系统功能设计1. 实时监测：系统能够实时监测井盖的状态，包括井盖移位、破损等。
2. 异常检测：系统能够通过对井盖传感器数据的分析，检测出井盖的异常情况，并生成异常警报。
3. 数据存储和分析：系统能够将采集到的数据进行存储和分析，生成监测报告和异常分析报告。
4. 通知和报警：系统能够通过移动端APP向用户发送井盖异常的通知和报警信息。
五、系统优势1. 自动化监测：系统利用物联网和人工智能技术，实现对井盖状态的自动化监测，节省人力成本和时间成本。
新型智慧井盖系统设计设计方案
新型智慧井盖系统设计设计方案新型智慧井盖系统设计方案一、背景介绍智慧井盖系统是基于物联网和传感器技术的一种智能化管理系统，通过对井盖进行实时监测和数据传输，能够实现对井盖状态的实时监控和异常报警，提高井盖管理的效率和水平。
二、系统设计目标1.实时监测井盖状态：通过安装传感器在井盖上，实时监测井盖的开关状态、位置和破损情况等，并将数据传输到云平台。
2.异常报警与处理：当井盖发生异常情况（如被恶意打开、被车辆碾压等）时，及时发出报警，并通过人工或自动机制进行处理。
3.远程管理与控制：通过云平台，可以对井盖进行集中管理和控制，实现远程开关控制、数据分析和管理等功能。
三、系统组成1.井盖传感器模块：包括用于监测井盖状态的传感器和数据采集模块，将采集到的数据发送给数据中心。
2.数据传输模块：采用无线通信方式，将传感器采集的数据传输到云平台。
3.云平台：用于接收、存储和处理井盖传感器发送的数据，并提供远程管理和控制服务。
4.数据分析与管理模块：对采集到的数据进行分析和管理，为相关部门提供决策参考。
四、系统工作流程1.井盖传感器实时监测：传感器实时监测井盖的状态，如位置、开关状态和破损情况等。
2.数据传输：传感器采集的数据通过无线通信方式传输到云平台的数据中心。
3.数据处理与分析：云平台的数据中心对接收到的数据进行处理和分析，提取有用信息并存储在数据库中。
4.异常报警与处理：当井盖发生异常情况时，通过云平台发送报警信息，相关人员迅速处理异常。
5.远程管理与控制：云平台提供远程管理和控制服务，可以对井盖进行远程开关控制、数据查询和管理等。
五、系统优势1.实时监测和报警：智慧井盖系统可以实时监测井盖状态，并及时报警，提高井盖管理的效率和水平。
2.远程管理和控制：通过云平台，可以远程管理和控制井盖，减少人工巡检频率和成本。
3.数据分析和管理：云平台可以对采集到的数据进行分析和管理，为相关部门提供决策参考，并优化井盖管理策略。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能井盖系统设计方案概述本井盖系统设计方案适用于我公司智能井盖系统的设计，内容包括系统概述、工作原理、部件介绍、基本参数、检验测试等内容。
系统设计采用高靠电子装置及无线信号传输系统实时地检测井盖状态，用于预防和减少由于井盖破损、被盗、汽车过度重压以及井下水位过高导致的安全事故或损失。
系统能及时地将报警信息传达到监控中心和巡查人员。
智能井盖系统采用高强度复合材料构成盖体，可以在道路、广场、机场等场地水平安装使用。
井盖破损报警原理：井盖盖体内有破损检测线圈，且与电子装置相连，一旦井盖破损，检测线圈断开，电子装置就会产生报警。
井盖倾斜、振动报警原理：井盖电子装置内采用Analog Device 公司的专用芯片（或同类芯片），芯片输入固定的阈值，当井盖倾斜、振动超过此阈值时就会产生报警。
井下水位报警原理：井下水管破裂或其他原因可导致井下水位上涨。
井盖电子装置采用超声波定时检测水位高度，当检测到水面高度超过规定值时就会产生报警。
系统组成井盖系统的组成示意图如上所示，主要构成及用途如下：井盖：指安装好电子防盗装置的井盖。
投入使用后通过电子装置检测井盖的倾斜、振动移位、破损以及井下水位状态。
检测到报警状态后通过无线方式向系统监控中心和巡查人员发出报警信号。
中继器：系统中用于接收井盖信号，便于远距离传输的电子装置。
无线集中器：系统中用于接收井盖或中继器信号的电子装置。
无线集中器通过内部的GSM/GPRS、Lora无线模块将信号转发到井盖系统监控中心。
无线手持机：用于生产过程中对智能井盖进行功能测试，也可在现场维修中使用。
手持机内部用可充电池供电，连续工作时间大于72小时，待机时间200小时。
手持机配备外接DC+12V,1A的直流稳压电源进行充电。
无线手持机的基本功能：（1）按键操作，LCD显示各种状态和参数。
（2）生产过程中进行井盖编码设置和确认。
（3）对井盖进行功能测试。
设计特点(1)安装维护方便，系统成本低，不产生较大的后期费用。
(2)报警及时，报警时间设计小于30秒。
(3)系统电池备用时间长，设计大于4年。
(4)系统使用简单，无需专人长时值守。
(5)系统可切换使用频率，防止信号阻塞。
(6)GPRS网络阻塞时，系统仍然具有报警功能。
(7)井盖系统监控中心可以远离井盖现场，不受距离限制。
井盖系统基本功能/规格（1）系统采用GPRS、短信、及470MHz~ 475 MHz的Lora无线信号进行通讯。
（2）工作频率：前端频率 470MHz~ 475 MHz，系统默认工作频率为470MHz。
在默认频率信号发生阻塞时，通过控制中心切换到其他频率。
（3）使用寿命：无线集中器、中继器及井盖的电池设计使用寿命为4年，无线集中器电池备用时间不低于48小时，其它部件为5年。
使用年限到期、重新检测合格后可投入再使用。
（4）报警时间：小于30秒。
（不包括由于移动网络导致的等待时间。
）（5）报警内容：井盖倾斜、移位、振动报警、井盖破损和井下水位报警。
倾斜报警阈值：12°- 18°；振动报警阈值：0.3g/s2 - 0.6g/s2 ；井下水位报警阈值：距感应面45cm - 55cm；破损报警面积阈值25 cm2-30cm2。
（6）系统每4小时自检一次，包括通讯状态，电池电压等，这些状态出现异常时，系统会显示故障报警信号。
（7）井盖监控中心显示每个井盖的报警状态、自检状态。
必要时监控中心发出前端频率切换命令，保证信号传输通畅。
（8）工作温度：井盖、中继器工作温度-20 °C ～ 60 °C，湿度0～95%RH。
其他工作温度-10 °C to 45 °C，湿度0～90%RH；存储温度：-10 °C to 45 °C，湿度0～60%RH，无尘环境。
各部件基本规格如下：序号部件名称规格备注1 井盖井盖、电子控制盒可分离。
电池：ER26500M或等同型号。
电池使用时间：4年。
电池最大电流：<100mA。
电池休眠电流：<20μA。
*通讯距离：>500米。
接收灵敏度：优于-115dB。
最大发射功率：20dB。
唤醒时间：<秒。
测试条件为空旷道路。
2 中继器电池：ER26500M或等同型号。
测试条件为空旷道电池使用时间：4年。
电池最大电流：<100mA。
电池休眠电流：<25μA。
*通讯距离：>500米。
接收灵敏度：优于-115dB。
最大发射功率：20dB。
唤醒时间：<秒。
路。
3 无线集中器电源：AC220~,50Hz,5W。
内部备用电池：,2300Mh,LI-MH电池组。
电池备用时间：48小时。
充电时间：<10小时。
*通讯距离：>500米。
*接收灵敏度：优于-115dB。
最大发射功率：20dB。
唤醒时间：<1秒。
测试条件为空旷道路。
接收灵敏度指井盖前端的信号接收灵敏度。
4 监控中心见《智能井盖监控中心平台设计说明书》井盖工作启动流程井盖投入使用前未装入电池。
井盖装入电池后井盖电子装置首先对内部电路进行自检，如果系统正常，井盖的状态LED每500毫秒灭，100毫秒亮；如果井盖电路有故障，则进入低功耗模式，井盖的状态LED灭。
井盖电路自检通过，静止10分钟后电子装置开始工作。
中继器工作启动流程中继器投入使用前未装入电池。
中继器装入电池后井盖电子装置对内部电路进行自检，如果系统正常，中继器的状态LED每500毫秒灭，100毫秒亮；如果中继器电路有故障，则进入低功耗模式，中继器的状态LED灭。
中继器开始正常工后处于接收模式，工作方式为休眠1秒，接收10毫秒。
当接收到井盖和无线集中器发出的命令后会执行命令并根据命令的种类返回执行成功信号到发送方。
中继器接收到井盖组网配置命令后立即记录对应井盖的编号；中继器接收到无线集中器组网配置命令后立即记录无线集中器的编号。
组网配置成功后中继器的状态LED每20秒灭，20毫秒亮。
无线集中器工作启动流程无线集中器负责控制中心与井盖前端系统之间的信号接收和转发。
加电后无线集中器通过GPRS自动登录到监控中心指定的服务器。
无线集中器投入使用前未装入电池，装入电池、接通外接电源后电子装置对内部电路进行自检，如果内部电路正常，无线集中器的状态LED每500毫秒灭，100毫秒亮；如果内部电路有故障，无线集中器进入低功耗模式，状态LED灭。
系统进入正常工作后，状态LED每2秒灭，100毫秒亮。
无线集中器默认有超级手机号码，该超级手机号码的用户需向井盖巡查人员的手机号码授权。
授权后无线集中器在系统报警时向巡查人员发出报警信息，井盖巡查人员也可通过授权的号码查询井盖状态。
通讯网络的初始建立井盖系统的通讯网络指井盖系统用于报警，状态检测的信号传输网络系统，系统的正常工作是在通讯网络正常的基础上进行的。
其信号流向可参见前述井盖系统信号流程图。
每个井盖、中继器和无线集中器有唯一编码，初始加电自检后，井盖电子装置首先进行组网配置：井盖搜索最近的中继器或无线集中器，并将获得网络参数记录在EPROM中，同时中继器或无线集中器将发送网络组网信号井盖的编号记录在自己的EPROM中。
网络参数用于配置无线信号传输的电子模块，也是无线信号传输的路径。
井盖成功组网后，井盖的状态LED每20秒灭，10毫秒亮。
中继器完成自检后，中继器进入网络配置等待模式，每休眠1秒接收20毫秒。
在每个接收时间内中继器查询470MHz和471MHz的网络组网配置请求信号各一次，一旦查询到有效的请求信号，立即将返回成功信号给对方，组网成功，同时将对方的编号记录到EPROM中。
中继器接收组网配置信号的来源包括井盖、其他中继器以及无线集中器发出的组网配置请求信号。
中继器接收到这些组网配置信号后以编号进行区分其来源。
无线集中器加电，完成自检后自动登录到监控中心的服务器，然后开始等待监控中心服务器、超级号码手机用户或者经过超级号码手机用户授权的手机用户发出的系统组网配置命令。
该组网配置是为了建立无线集中器与中继器之间、中继器与中继器之间的组网配置。
无线集中器接收到该配置命令后与最近中继器进行组网配置，其组网原理与井盖到中继器之间的组网原理配置相同。
中继器与无线集中器组网配置成功后再与下行的中继器进行组网配置，其组网原理相同。
井盖监控中心与无线集中器之间采用GPRS/互联网进行网络连接。
井盖系统前端的工作频率切换井盖前端的工作频率是指中继器、无线集中器与井盖之间的信号传输频率以及中继器与集中器、中继器之间的信号传输频率。
控制中心根据系统的自检状态表来判定井盖前端系统无线传输是否受到阻塞或者干扰。
当井盖前端系统无线传输出现阻塞或者干扰时可以由控制中心发出频率切换命令，以恢复系统正常的通讯。
命令传输流向：控制中心--- >无线集中器--- >中继器--- >井盖或者控制中心--- >无线集中器--------------- >井盖工作频率切换原理：监控中心在无报警状态下定时或者立即执行网络状态查询命令，用查询到的信息刷新监控中心软件平台的通讯状态信息表。
监控操作人员可以通过状态表获知系统的通讯状态是否正常。
中继器和井盖如果在规定时间内没有接收到默认频率下的数据就会自动轮换在频率471MHz,473MHz和475MHz 3个频率点等待接收系统的频率切换命令；无线中继器发出的频率切换频率命令是以广播信号方式进行，系统无需进行编码的识别。
系统通过执行网络状态查询命令后观察监控中心软件平台的通讯状态信息表判定是否频率切换成功。
系统切换频率成功后会锁定工作频率。
井盖报警流程井盖一旦检测到报警状态，立即将包含报警状态和井盖编码的报警信息发送到无线集中器，无线集中器收到后立即将该报警信息通过无线集中器的GSM/GPS模块发送到控制中心进行报警显示，同时无线集中器也会把报警信息发送到井盖巡查人员的手机。
报警状态用于区分报警的种类，井盖编码用于区分报警的来源。
第一次报警不成功，会最多重报警3次。
系统监控中心基本功能系统监控中心的基本功能如下：（1）通过GPRS与无线中继器进行连接，进行数据命令传输。
（2）用地图方式显示井盖的位置和编码。
（3）显示每个井盖的通讯状态是畅通，并定时刷新。
（4）向某个井盖或者全部井盖发出通讯状态查询命令。
（5）向井盖前端系统发出频率切换命令。
（6）向无线集中器发出组网命令，井盖前端系统收到命令后自动配置网络系统。
（7）向某个井盖或者全部井盖发出关闭或打开报警功能。
（8）控制中心与无线集中器之间默认采用GPRS模式。
在GPRS模式阻塞时自动切换到短信模式,GPRS信号正常后可以自动恢复到GPRS模式。
（*该项功能为可选功能。
）井盖监控中心平台软件安装完成后，在操作人员的控制下直接启动网络连接，系统接入正常工作状态。
