建筑力学超强复习资料
《建筑力学》复习提纲及题库
《建筑力学(一)》复习考试说明考试形式及试卷结构考试方法(闭卷)。
试卷满分(为100分,考试时间120分钟)。
●试卷内容比例(各章节内容分数比例)(1)静力学35%(2)材料力学65%轴向拉伸与压缩25%剪切和挤压20%平面弯曲15%压杆稳定5%●题型比例选择题40%填空题20%计算题40%●试卷难易比例容易题60%中等题30%较难题10%复习题库一、选择题(每题2分,共40分)第1章:静力学基础1、“二力平衡公理”和“力的可传性原理”只适用于(D )。
A、任何物体B、固体C、弹性体D、刚体2、只限制物体任何方向移动,不限制物体转动的支座称(A )支座。
A、固定铰B、可动铰C、固定端D、光滑面3、既限制物体任何方向运动,又限制物体转动的支座称( C )支座。
A、固定铰B、可动铰C、固定端D、光滑面4、物体系统的受力图上一定不能画出(B )。
A、系统外力B、系统内力C、主动力D、约束反力5、光滑面对物体的约束反力,作用在接触点处,其方向沿接触面的公法线(A )。
A、指向受力物体,为压力B、指向受力物体,为拉力C、背离受力物体,为拉力C、背离受力物体,为压力6、柔体约束反力,作用在连接点,方向沿柔体(B)。
A、指向被约束体,为拉力B、背离被约束体,为拉力C、指向被约束体,为压力C、背离被约束体,为压力7、两个大小为3N和4N的力合成一个力时,此合力的最大值为(B )。
A、5NB、7NC、12ND、16N8、三力平衡汇交定理是(A )。
A、共面不平行的三个力互相平衡必汇交于一点B、共面三力若平衡,必汇交于一点C 、三力汇交于一点,则这三个力必互相平衡D 、此三个力必定互相平行 第2章:平面汇交力系1、一个物体上的作用力系,满足( A )条件,就称这种力系为平面汇交力系。
A 、作用线都在同一平面内,且汇交于一点 B 、作用线都在同一平面内,但不汇交于一点 C 、作用线不在同一平面内,且汇交于一点 D 、作用线不在同一平面内,且不交于一点2、平面汇交力系的合成结果是( C )。
建筑力学的复习提纲
《建筑力学》的复习提纲一、试题类型1.概念题部分,包括:1)填空题(15分);2)选择题(15分);2.计算题部分,包括:1)画内力图;2)对体系进行几何组成分析;3)工程结构约束力的计算;4)对杆件(或简单结构)的强度计算和变形计算(70分)。
二、基本知识1.基本概念结构、构件、刚体、静荷载、动荷载、二力构件及二力杆、摩擦角、自由度、实铰、瞬铰、理想桁架、拱、刚架、塑性指标、弹性指标、强度指标、容许应力、屈服现象、颈缩现象、冷作硬化现象、平面汇交力系、平面力偶系、平面平行力系、几何可变体系、几何不变体系、瞬变体系、静不定次数,几个静力学公理、危险面、危险点。
2.基本问题1)何谓力偶的性质?2)何谓摩擦自锁?库仑摩擦定律的公式是怎样的?如何应用?3)平面汇交力系、平面力偶系、平面平行力系的平衡方程形式怎样?各自的力学意义是什么?4)力线平移定理如何表述?其怎样应用?5)何谓平面一般力系的主矢和主矩?它们是如何得到的?6)熟练掌握判定体系的三个刚片规则的内容及其应用。
7)熟悉静定与静不定的概念,并能结合具体问题进行判定。
8)拉伸(压缩)、弯曲内力的正负号是如何规定的?怎样结合具体问题加以应用?9)熟练掌握工程结构的轴力图、弯曲剪力图和弯矩图的画法。
10)何谓叠加原理?如何应用?11)熟练掌握粱、刚架、桁架、拱及其组合结构的约束力和内力的计算。
12)轴向拉压杆的应力公式是什么?如何计算轴向拉压杆的变形?13)轴向拉压杆的强度条件是什么,能够解决哪些问题?14)轴向拉压杆的变形公式是什么,并能结合具体问题进行计算。
15)力的三要素及力偶的三要素是什么?16)力矩与力偶矩的正负号是如何规定的?三、复习要求1.同学们在全面仔细看书的基础上,掌握上述基本知识。
2.有关考试题目中的计算题类型,请同学们认真阅读理教材中的例题及留过的作业类型,以熟练掌握书中的例题类型为主。
3.认真修改作业中的错题,尽量将做错过的题目再重新做一遍。
同济大学建筑力学总复习
静力学 1、物体的受力分析 2、力系的简化与合成
3、力系的平衡条件及平衡方程应用
1、物体的受力分析
主动力,
分析所要研究物体受几个力的作用: 约束力。
分析这些力的方向或方位。 (力的大小、方向、作用点)
物体的受力分析与其所受约束有关。
绳,光滑接触面; 约束反力的方向是确定的。
铰链(中间铰,固定铰支座,可动铰支座 );
例:图示杆系结构, l1 l2, E1A1 E2 A2, E3 A3,求:各杆的内力。
B
D
13
aa A
解:、平衡方程:
C
2
X 0 FN1 sina FN 2 sina 0
(1)
Y 0 FN1 cosa FN2 cosa FN3 F 0 (2)
、几何方程——变形协调方程:
l3
BC
FBC A2
33.3MPa 160MPa
由上述计算可知,两杆内的正应力都远低于材料的许用应力,强度 尚没有充分发挥。因此,悬吊物的重量还可以增加。
(二)求许用载荷
两杆分别能承担的许用应力为
FAB 1 A1 70KN FBC 2 A2 96KN
由前面两杆的内力与外力F之间的关系可得
例 木制短柱的四角用四个 40*40*4 的等边角钢加固,角钢和木
材的许用应力分别为 []1 =160 MPa 和 []2 =12 MPa,弹性模 量分别为 E1=200 GPa 和 E2 =10 GPa;求许可载荷 F.
F
解:、平衡方程:
F
Y 0 4FN1 FN 2 F 0
FN 2 4FN1
FN1=7.32kN (压); FN2=8.45kN (拉); FN3=55.8kN (拉)
建筑力学知识点总结高中
建筑力学知识点总结高中一、引言建筑力学是研究建筑结构受力及变形规律的学科,它是建筑工程中的基础学科,对于理解建筑结构的工作原理,设计合理的建筑结构具有重要的意义。
本文将对建筑力学的知识点进行总结,包括静力学、弹性力学、塑性力学、结构分析等内容,以期对建筑力学有一个全面的理解。
二、静力学1. 受力分析静力学是研究物体在静止状态下受力及力的作用规律的学科,其主要内容包括受力分析、力的合成、平衡条件等。
在建筑力学中,受力分析是非常重要的,它可以帮助工程师理解建筑结构的力学特性,为设计提供依据。
受力分析中的主要内容包括悬臂梁的受力分析、梁的受力分析、梁的内力分析等。
通过这些内容的学习,我们可以了解建筑结构中不同部位受到的力的大小和方向,为后续的结构分析和设计工作提供了基础。
2. 力的合成力的合成是静力学中的一个重要内容,它是指若干个力对物体的综合作用效果。
在建筑力学中,力的合成可以帮助我们理解建筑结构中复杂的受力情况,为结构设计提供便利。
力的合成涉及到几何图形中的向量相加、力的三角形法则、力的多边形法则等内容。
这些内容的学习对于我们理解建筑结构中力的作用方式非常重要。
3. 平衡条件平衡条件是指物体在受力作用下保持静止或匀速直线运动的条件。
在建筑力学中,平衡条件是非常重要的,它可以帮助我们理解建筑结构在受力作用下的变形规律。
平衡条件包括物体的平衡条件、物体的平衡方程等内容。
通过学习这些内容,我们可以了解建筑结构受力变形的规律,为后续的结构分析和设计工作提供依据。
三、弹性力学1. 弹性体的应力与应变弹性体的应力与应变是弹性力学中的重要内容,它是指弹性体在受力作用下产生的应力与应变的关系。
在建筑力学中,弹性体的应力与应变对于理解建筑结构受力变形规律具有重要意义。
弹性体的应力与应变包括应力的概念,应力的分类、应力与应变的关系等内容。
这些知识对于我们理解建筑结构在受力作用下的变形规律具有重要意义。
2. 弹性体的变形与刚度弹性体的变形与刚度是弹性力学中的重要内容,它是指弹性体在受力作用下产生的变形及其刚度的研究。

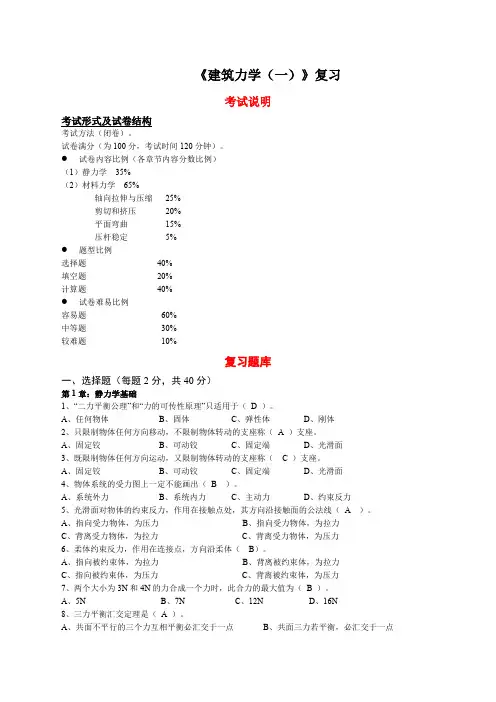

《建筑力学》复习提纲及题库
《建筑力学(一)》复习考试说明考试形式及试卷结构考试方法(闭卷)。
试卷满分(为100分,考试时间120分钟)。
●试卷内容比例(各章节内容分数比例)(1)静力学 35%(2)材料力学 65%轴向拉伸与压缩 25%剪切和挤压 20%平面弯曲 15%压杆稳定 5%●题型比例选择题 40%填空题 20%计算题 40%●试卷难易比例容易题 60%中等题 30%较难题 10%复习题库一、选择题(每题2分,共40分)第1章:静力学基础1、“二力平衡公理”和“力的可传性原理”只适用于( D )。
A、任何物体B、固体C、弹性体D、刚体2、只限制物体任何方向移动,不限制物体转动的支座称( A )支座。
A、固定铰B、可动铰C、固定端D、光滑面3、既限制物体任何方向运动,又限制物体转动的支座称( C )支座。
A、固定铰B、可动铰C、固定端D、光滑面4、物体系统的受力图上一定不能画出( B )。
A、系统外力B、系统内力C、主动力D、约束反力5、光滑面对物体的约束反力,作用在接触点处,其方向沿接触面的公法线( A )。
A、指向受力物体,为压力B、指向受力物体,为拉力C、背离受力物体,为拉力 C、背离受力物体,为压力6、柔体约束反力,作用在连接点,方向沿柔体( B)。
A、指向被约束体,为拉力B、背离被约束体,为拉力C、指向被约束体,为压力 C、背离被约束体,为压力7、两个大小为3N和4N的力合成一个力时,此合力的最大值为( B )。
A、5NB、7NC、12ND、16N8、三力平衡汇交定理是( A )。
A、共面不平行的三个力互相平衡必汇交于一点B、共面三力若平衡,必汇交于一点C、三力汇交于一点,则这三个力必互相平衡D、此三个力必定互相平行第2章:平面汇交力系1、一个物体上的作用力系,满足( A )条件,就称这种力系为平面汇交力系。
A、作用线都在同一平面内,且汇交于一点B、作用线都在同一平面内,但不汇交于一点C、作用线不在同一平面内,且汇交于一点D、作用线不在同一平面内,且不交于一点2、平面汇交力系的合成结果是( C )。

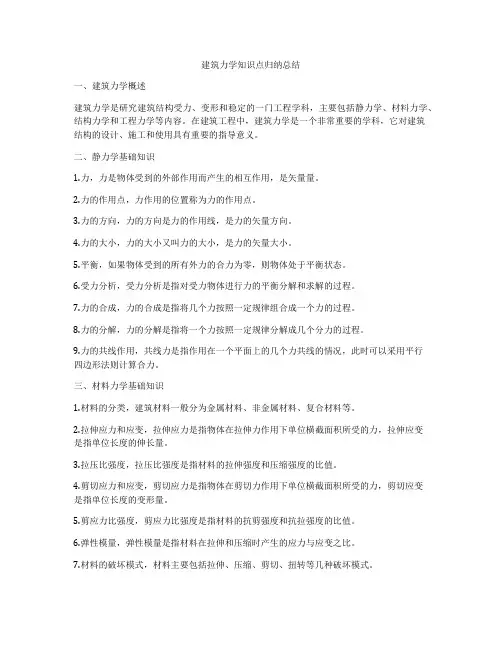

建筑力学知识点归纳总结
建筑力学知识点归纳总结一、建筑力学概述建筑力学是研究建筑结构受力、变形和稳定的一门工程学科,主要包括静力学、材料力学、结构力学和工程力学等内容。
在建筑工程中,建筑力学是一个非常重要的学科,它对建筑结构的设计、施工和使用具有重要的指导意义。
二、静力学基础知识1.力,力是物体受到的外部作用而产生的相互作用,是矢量量。
2.力的作用点,力作用的位置称为力的作用点。
3.力的方向,力的方向是力的作用线,是力的矢量方向。
4.力的大小,力的大小又叫力的大小,是力的矢量大小。
5.平衡,如果物体受到的所有外力的合力为零,则物体处于平衡状态。
6.受力分析,受力分析是指对受力物体进行力的平衡分解和求解的过程。
7.力的合成,力的合成是指将几个力按照一定规律组合成一个力的过程。
8.力的分解,力的分解是指将一个力按照一定规律分解成几个分力的过程。
9.力的共线作用,共线力是指作用在一个平面上的几个力共线的情况,此时可以采用平行四边形法则计算合力。
三、材料力学基础知识1.材料的分类,建筑材料一般分为金属材料、非金属材料、复合材料等。
2.拉伸应力和应变,拉伸应力是指物体在拉伸力作用下单位横截面积所受的力,拉伸应变是指单位长度的伸长量。
3.拉压比强度,拉压比强度是指材料的拉伸强度和压缩强度的比值。
4.剪切应力和应变,剪切应力是指物体在剪切力作用下单位横截面积所受的力,剪切应变是指单位长度的变形量。
5.剪应力比强度,剪应力比强度是指材料的抗剪强度和抗拉强度的比值。
6.弹性模量,弹性模量是指材料在拉伸和压缩时产生的应力与应变之比。
7.材料的破坏模式,材料主要包括拉伸、压缩、剪切、扭转等几种破坏模式。
四、结构力学基础知识1.刚性和柔性,建筑结构在受力下表现出的抗变形能力称为刚性,某些结构在受力下产生较大变形,称为柔性。
2.受力构件,建筑结构中的受力构件主要包括梁、柱、墙、板等。
3.梁的受力状态,梁在受力状态下通常会受到弯矩、剪力和轴力的作用。
建筑力学复习资料
《建筑力学》复习资料一、单项选择题1)建筑力学由三部分组成(1)刚体静力学,(2)材料力学,(3)( B ):A.弹性力学; B.结构力学; C.塑性力学; D.流体力学。
2)利用平面任意力系平衡方程中的二力矩形式最多可以求解( C )个未知力:A.1; B.2; C.3; D.4。
3)弹性极限,比例极限,屈服极限和强度极限中最小的是( B ):A.弹性极限; B.比例极限; C.屈服极限; D.强度极限。
4)圆轴逆时针方向旋转时,横截面45度角分线上某点的剪应力与x 轴正向(假设向右)之间的夹角为( A ):A.45度; B.90度; C.135度; D. 0度。
5)力法方程的基本意义是基本结构在多余未知力和荷载的共同作用下,与原结构多余未知力作用处的( D )相同:A.力; B.力矩; C.支反力; D.位移。
6)材料力学三大任务(1)强度,(2)刚度,(3)( D ):A.组成; B.变形; C.可靠性; D.稳定性。
7)平面汇交力系有( B )个独立的平衡方程:A.1; B.2; C.3; D.4。
8) 欧拉公式中的惯性矩是指横截面的( A )惯性矩:A.最小; B.最大; C.平均; D.任意。
9)平面刚架的内力图包括(1)剪力图,(2)弯矩图,(3)( A ):A.轴力图; B.扭矩图; C.内部约束力图; D.外部约束力图。
10)悬臂梁在自由端处作用集中力,若将悬臂梁的直径由d改为2d,则自由端处的位移是原位移的( B ):A.1/4; B.1/8; C.1/16; D.1/32。
11)在梁的弯曲应力分析中,通常以( B )作为设计截面尺寸的依据:A.剪应力; B.正应力; C.最大弯矩; D.最小弯矩。
12)几何不变体系的组成规则有两刚片规则,三刚片规则和( C )规则:A.四刚片; B.二力杆; C.二元体; D.二力构件。
13)平面刚架的内力图包括(1)剪力图,(2)弯矩图,(3)( A ):A.轴力图; B.扭矩图; C.内部约束力图; D.外部约束力图。
建筑力学复习知识要点
建筑力学复习知识要点建筑力学是研究建筑结构在外力作用下的力学性能,并进行力学分析和计算的科学。
在建筑工程中,建筑力学是一个重要的学科,掌握建筑力学的基本知识对于工程设计和结构安全至关重要。
本文将介绍建筑力学的复习知识要点,以帮助读者巩固相关知识。
一、静力学要点1.力的平衡:对于任何物体或者结构体系,力的合力和力的转矩都必须为零。
2.支反力的计算:通过平衡条件可以计算出结构的支反力,包括支座反力和内力。
3.杆件的静力学:静力学中常用的杆件包括简支梁、悬臂梁和悬链线等,可以通过力的平衡和几何关系计算出相关参数。
4.力的分解与合成:任何力都可以分解成平行于坐标轴方向的分力,也可以将多个力合成为一个力。
二、应力与应变要点1.应力:应力是物体内部单位面积上的力,可以分为正应力和剪应力,常用的应力计算公式包括拉伸应力、压缩应力和剪切应力等。
2.应变:应变是物体变形的程度,可以分为线性应变和剪切应变,常用的应变计算公式包括线性应变和剪切应变的定义公式。
3.杨氏模量:杨氏模量是材料线性弹性变形性能的度量,可以通过应力和应变之间的关系进行计算。
4.泊松比:泊松比是材料在拉伸或压缩时沿横向的收缩程度,可以用于计算体积变形。
三、梁的静力学要点1.弯矩与剪力:在受力作用下,梁产生弯曲和剪切,弯矩和剪力是梁内部的力,可以通过受力平衡和几何关系计算出来。
2.梁的挠度:梁在弯曲时会发生挠度,可以通过力的平衡和弹性力学方程计算出梁的挠度,常用的挠度计算方法包括梁的悬臂挠度和梁的弹性挠度。
3.梁的支座反力:在计算梁的支座反力时,需要考虑梁的几何形状、受力情况和边界条件等因素。
四、桁架的静力学要点1.桁架的分析方法:桁架是由杆件和节点组成的结构,可以采用静力平衡和杆件等效等方法进行分析,求解杆件的内力和节点的支反力。
2.桁架的稳定性:在分析桁架时,需要考虑桁架的稳定性问题,判断桁架是否会发生失稳和崩塌。
五、静力学平衡、应力与应变计算的综合问题1.静力学平衡、应力与应变计算的综合问题常涉及到多个力的平衡、杆件的静力学分析、应力和应变的计算等多个方面,需要综合运用不同的知识和方法进行求解。
建筑力学复习知识要点
一、《建筑力学》的任务设计出既经济合理又安全可靠的结构二、《建筑力学》研究的对象静力学:构件、结构——外力材料:构件——内力b、力偶系:ΣM=0c、一般力系:ΣX=0,ΣY=0,ΣM=0。
1-3、约束与约束力一、约束反力解:q 1’=97.549.1100011⨯⨯=1237N/m 2;q 2’=300N/m 2;q 3’=97.549.1100020)02.097.549.1(⨯⨯⨯⨯⨯=400N/m 2q 4’=300N/m 2(总)q ’=q 1’+q 2’+q 3’+q 4’=1237+300+400+300=2237N/m 2线载:2讲例题讲书例题12讲例题。
1、如果FXF1X=ab;2、P1p3P1X+P2X+P3即:P1X+p2即:RX=PPY=P1∑X∑Y2——3方向:tgα合力所在象限由∑y、∑x的正负号确定。
讲书中例题。
四、平衡条件R=0,即:∑x=0;∑y=0则:∑x=0∑y=0五、平衡条件的应用:讲书中例题3—1、力对点之矩一、力矩1、什么叫力矩:一力p使物体饶某点O转动,O点叫矩心,力p的作用线到O点的垂直距离d叫力臂,力p的大小与力臂d的乘积叫力p对矩心O点之矩,简称力矩,以M0(p)表示,数学表力偶:大小相等,方向相反,但不作用在一条直线上的两个相互平行的力叫力偶。
332211321)(d p d p d p d p p p d R M -+=++=⋅==∑=++m m m m 321结论:平面力偶系可合成为一个合力偶,其力偶矩等于各分力偶矩的代数和。
讲例题因此,作用于A点的力P可用作用于O点的力p '和力偶矩d F M ⋅=来代替。
定理:作用在物体上的力P,可以平行移到同一物体上的任一点O,但必须同时附加一个力偶,其力偶矩等于原力P对于新作用点O的矩。
反之,一个力和一个力偶可以合成一个力。
4—1 平面一般力系向作用面内任意一点简化一、主矢、主矩1、简化原理据“力平移法则”,可将平面一般力系中的各力平行与自身的作用线移到同一点O,从而把原力系分解成平面力系汇交力系和平面力偶系,以达到简化。
建筑力学复习资料(必过考试)
建筑力学 试题一、单项选择题(每小题3分,共计30分)1.约束反力中含有力偶的支座为( )。
A .固定铰支座B .固定端支座C .可动铰支座D .都不是2.截面法求杆件截面内力的三个主要步骤顺序为( )。
A .列平衡方程、画受力图、取分离体B .画受力图、列平衡方程、取分离体C .画受力图、取分离体、列平衡方程D .取分离体、画受力图、列平衡方程3.在一对( )位于杆件的纵向平面内的力偶作用下,杆件将产生弯曲变形,杆的轴线由直线弯曲成曲线。
A .大小相等B .大小相等、方向相反C .大小相等、方向相同D .方向相反4.低碳钢的拉伸过程中,( )阶段的特点是应力几乎不变。
A .弹性B .屈服C .强化D .颈缩5.轴心受压直杆,当压力值P F 恰好等于某一临界值Pcr F 时,压杆可以在微弯状态下处于新的平衡,称压杆的这种状态的平衡为( )。
A .稳定平衡B .不稳定平衡C .随遇平衡D .不知道6.欲求梁某一点的线位移,应在该点设( )。
A .一单位集中力B .一单位集中力偶C .一对单位集中力D .一对单位集中力偶7.图示单跨梁AB 的转动刚度AB S 是( )。
(lEI i ) A .3i B .6i C .4i D .-i8.矩形截面,高为h ,宽为b ,则其抗弯截面模量为( )。
A .62bhB .63bhC .122bh D .123bh 9.在力法典型方程的系数和自由项中,数值恒大于零的有( )。
A .主系数B .主系数和副系数C .主系数和自由项D .副系数和自由项10.图示单跨梁的传递系数是( )。
A .0B .—1C .0.5D .2二、判断题(每小题2分,共计30分。
将判断结果填入括弧,以√表示正确,以×表示错误)1.在约束的类型中,结点可分为铰结点、刚结点、自由结点。
( )2.交于一点的力所组成的力系,可以合成为一个合力,合力在坐标轴上的投影等于各分力在同一轴上投影的代数和。
建筑力学知识点汇总(精华)
建筑力学知识点汇总(精华)第一章概论1.工程中习惯把主动作用于建筑物上的外力称为荷载。
例如自重,风压力,水压力,土压力等。
(主要讨论集中荷载、均匀荷载)2.在建筑物中,承受并传递荷载而起骨架作用的部分称为结构。
3.结构按几何特征分:一,杆件结构。
可分为:平面和空间结构。
它的轴线长度远大于横截面的宽度和高度。
二,板壳结构。
(薄壁结构)三,实体结构。
4.建筑力学要进行静力分析即由作用于物体上的已知力求出未知力。
5.强度指结构和构件抵抗破坏的能力,刚度指结构和构件抵抗变形的能力。
稳定性指结构和构件保持原有平衡状态的能力。
6.建筑力学的基本任务是研究结构的强度,刚度,稳定性问题。
为此提供相关的计算方法和实验技术。
为构件选择合适的材料,合理的截面形式及尺寸,以及研究结构的组成规律和合理形式。
第二章刚体静力精确分析基础1.静力学公理。
一,二力平衡。
(只适应于刚体,对刚体系统、变形体不适应。
)二,加减平衡力系。
(只适应于刚体,对刚体系统、变形体不适应。
)三,三力平衡汇交。
2.平面内力对点之矩。
一,合力矩定理3.力偶。
性质:一,力偶对物体不产生移动效应,故力偶没有合力。
它既不能与一个力等效或平衡。
二,任一力偶可在其作用面内任意移动。
4.约束:施加在非自由体上使其位移受到限制的条件。
一般所说的支座或支承为约束。
一物体(如一刚性杆)在平面内确定其位置需要两个垂直方向的坐标和杆件的转角。
因此,对应的约束力是相对的。
约束类型:1、一个位移的约束及约束力。
a)柔索约束。
b)理想光滑面约束。
C)活动(滚动)铰支座。
D)链杆约束。
2、两个位移的约束及约束力。
A)光滑圆柱形铰链约束。
B)固定铰支座约束。
3、三个位移的约束及约束力。
A)固定端。
4、一个位移及一个转角的约束及约束力。
A)定向支座(将杆件用两根相邻的等长、平行链杆与地面相连接的支座)。
第五章弹性变形体静力分析基础1.变性固体的基本假设。
连续性假设:固体材料的整个体积内毫无空隙的充满物体。
建筑力学复习知识点
建筑力学复习知识点本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March建筑力学期末复习知识点一、理论力学部分1、力的概念、理论力学基本假定2、刚体和质点3、静力学公理(四个)4、力的合成多边形法则及三角形法则5、三力平衡定理6、力的分解及合力投影定理8、两个同向平行力的合成方法及结论9、将一个力分解成两个同向平行力的方法及结论10、两个不等的方向平行力的合成及结论11、力偶及力偶矩的概念,平面力偶系的合成及平衡条件12、平面力系的简化方法及结论,主矢及主矩的概念13、平面汇交力系的平衡方程及表达形式14、物体系统平衡问题的解法(分离体、外力及内力的概念)15、滑动摩擦定律及其应用(掌握课上所讲例题)16、自锁的概念17、空间一力在直角坐标系内的投影及分解方法18、空间力系合成的解析方法19、空间内一力对轴之矩的定义及计算20、空间内一力对点之矩的定义及计算21、力矩关系定理22、平行力系的中心与重心的概念,中心与重心的计算公式围绕以上知识点要求掌握课上所讲全部例题。
二、材料力学部分1、材料力学的基本假定2、变形的分类描述方法3、荷载分类方法4、应力的概念、截面法的概念5、杆件的基本变形形式6、轴力图的作法及虎克定律的应用、拉压符号规定7、对于轴向拉伸和压缩的杆件,有什么基本假定8、掌握拉压杆斜截面上的应力计算公式9、应力状态的概念10、拉压杆的强度条件表示方法及可解决的问题11、掌握材料的全应力应变曲线所描述的材料力学性质(比例极限、弹性极限、屈服极限、强度极限)12、拉压杆应变能的计算方法13、应力集中的概念及圣维南原理14、剪切实用计算的方法(只掌握铆钉连接计算即可)15、剪应力互等定理,纯剪单元体斜截面上的应力计算公式16、剪切虎克定律及应用17、扭矩的概念、关于扭矩的符号规定及扭矩图的做法18、等直圆杆扭转时的基本假定(平面假定,个节目之间距离不变)19、等直圆杆在扭转时横截面上任一点处切应力的计算公式、极惯性矩的概念20、等直圆杆在扭转时,扭转角的计算公式及刚度条件21、等直圆杆在扭转时应变能的计算方法23、对于梁的弯曲,掌握以下概念:纵向对称面、纵向对称轴、中性轴24、支座类型及梁的计算简图25、剪力与弯矩的概念及符号规定26、剪力图及弯矩图的做法27、荷载、剪力及弯矩三者之间的微分关系28、利用上述关系定性做剪力图及弯矩图的方法29、利用叠加法做剪力图及弯矩图的方法30、梁截面上的正应力计算公式及强度条件31、梁截面上的剪应力计算公式及强度条件32、梁的挠度及转角的概念挠度与弯矩之间的符号规定33、梁的挠曲线近似微分方程的应用34、梁的弯曲应变能的计算35、什么是静定问题与超静定问题,超静定次数34、平面应力状态与空间应力状态的概念及表示方法35、平面单元斜截面上正应力及剪应力计算公式及其分析36、主应力、主平面的概念,主应力计算公式37、主应力以应力圆表示的方法(摩尔圆)围绕以上知识点要求掌握课上所讲全部例题。
建筑力学复习资料
建筑力学复习资料判断题1.平面一般力系的平衡方程共有三组九个方程,即独立方程也有九个。
()2.作业与反作用总是一对等值、反向、共线的力。
()3.合力不一定比分力大。
()4.平面图形的静矩与坐标系有关。
()5.两个力在同一坐标系上的投影完全相等,则这两个力不一定相等。
()6.压杆的柔度越大,压杆的稳定性越差。
()7.约束是限制物体自由度的装置。
()8.约束反力的方向一定与被约束体所限制的运动方向相反。
()9.力平移,力在坐标轴上的投影不变。
()10.力偶在坐标轴上有投影。
()11.平面一般力系简化的结果是主矢和主矩,主矩的计算与简化中心无关。
()12.弯矩越大梁的弯曲应力也一定越大。
()13.内力是由于外力作用构件内引起的附加力。
()14.杆件的抗拉刚度只与材料有关。
()15.力沿作用线移动,力对点之矩不同。
()16.力平行于某轴,力对该轴上的投影为零。
()17.平面弯曲时,所有的荷载作用在纵向对称面内,且各力做作用线垂直于轴线。
()18.简支梁在跨中受集中里P作用时,跨中的剪力一定最大。
()19.剪切虎克定律表示,剪应力与剪应变一定成线形比例关系()20.当剪力不为零时,离中性轴越远,弯曲剪应力的绝对值越小。
()21.弯矩使梁段上部受拉下部受压为负。
()22.梁平面弯矩时,中性层上的纤维既不伸长,也不压缩,即不变形。
()23. 应力越大应变一定越大。
()24.塑性材料的抗压能力一般大于抗拉能力。
()1.平面一般力系的平衡方程共有三组九个方程,但独立方程只有三个。
()2.二力平衡总是作用一对等值、反向、共线的力。
()3.合力不一定比分力大。
()4.二个力在同一坐标系上的投影完全相等,则这二个力一定相等。
()5.约束是限制物体运动的装置。
()6.力的作用线通过矩心,力矩为零。
()7.力偶可以用一个合力来平衡。
()8.平面一般力系简化的结果是主矢和主矩,主矢的计算与简化中心无关。
()9.变形是物体的形状和大小的改变,()10.梁的抗弯刚度只与材料有关。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
)个独立的平衡方程,可用来求解未知量。
《建筑力学》期末复习资料一、单项选择题(10×3=30分)1. 平面一般力系有(3)1.平面汇交力系有( B )个独立的平衡方程,可用来求解未知量。
A.1B.2C.3D. 4 2.作刚架内力图时规定,弯矩图画在杆件的( C )。
A.下边一侧B.左边一侧C.受拉一侧D.受压一侧3.图所示杆件的矩形截面,其抗弯截面模量W Z 为( D )。
4.在图乘法中,欲求某点的转角,则应在该点虚设( D )。
A.竖向单位力B.水平向单位力C.一对反向的单位力偶D.单位力偶5.平面一般力系平衡的充分和必要条件是该力系的( D )为零。
A.合力B.合力偶C.主矢D.主矢和主矩 动刚度ABS 是6. 图示单跨梁的转( B )。
(lEIi=) A .2i B .4i C .8i D .16i7.力法方程中,主系数ii δ是由( B )图乘得出的。
A. 1M 图和P M 图B. 1M 图和1M 图C. P M 图和P M 图D.都不是 8.杆件的应力与杆件的( B )有关。
A.内力B.内力、截面C.内力、截面、杆长D.内力、截面、材料、杆长 9.位移法的基本未知量是( C )。
A.杆件的变形B.多余约束力C.结点位移D.支座位移 10.图示单跨梁的传递系数C AB 是( A )。
A .0 B.-1 C. 0.5 D.2 1.平面一般力系可以分解为( C )。
A.一个平面汇交力系 B.一个平面力偶系C.一个平面汇交力系和一个平面力偶系D.无法分解2.平面平行力系有( C )个独立的平衡方程,可用来求解未知量。
A. 4 B. 3 C. 2 D. 13.结点法计算静定平面析架,其所取脱离体上的未知轴力数一般不超过( B )个 A. 1 B. 2 C. 3 D. 44.工程设计中,规定了容许应力作为设计依据:[]nσσ=,其值为极限应力0σ除以安全系数n ,其中n 为( A )A. >1B.≤1C.=1D.<15.在工程实际中,要保证杆件安全可靠地工作,就必须使杆件内的最大应力m ax σ满足条件 ( D ) A. []σσ>maxB. []σσ<maxC. []σσ≥maxD. []σσ≤max6.在梁的强度计算中,必须满足( C )强度条件。
A.正应力B.剪应力C.正应力和剪应力D.无所谓 7.力法的基本未知量是( D )。
A.结点位移B.约束反力C.内力D.多余约束力 8.图示单跨梁的转动刚度AB S 是( D ) . lEI i=A.i 2B.i 4C. i 8D. i 16 9.在图乘法中,欲求某点的竖向位移,则应在该点虚设( A )A.竖向单位力B.水平向单位力C.任意方向单位力D.单位力偶 10.在图乘法中,欲求某点的转角,则应在该点虚设( D )A.竖向单位力B.水平向单位力C.任意方向单位力D.单位力偶 1.约束反力中含有力偶的支座为( B )。
A.固定铰支座 B.固定端支座 C.可动铰支座 D.都不是2.由两个物体组成的物体系统,共具有( D )独立的平衡方程。
A.3 B.4 C.5 D. 6 4.低碳钢的拉伸过程中,胡克定律在( B )范围内成立。
A.弹性阶段B.屈服阶段C.强化阶段D.颈缩阶段5.轴心受压直杆,当压力值F P 恰好等于某一临界值FPcr 时,压杆可以在微弯状态下处于新的平衡,称压杆的这种状态的平衡为( C )。
A.稳定平衡B.不稳定平衡C.随遇平衡D.不知道 6.位移法的基本未知量是( C )。
A.杆件的变形B.多余约束力C.结点位移D.支座位移 7.图示单跨梁AB 的转动刚度S AB 是( B )。
()EI il=A.3iB.6iC.4iD.-i8二力法中,主系数认11δ是由( B )图乘得出的。
A. 1M 图和P M 图B. 1M 图和1M 图C. P M 图和P M 图D.都不是 9.在力法典发中,数值范围恒大于零的有( A )。
A.主系数 B.主系数和副系数 C.主系数和自由项 D.副系数和自由项10.力偶可以在它的作用平面内( C ),而不改变它对物体的作用。
A.任意移动 B.任意转动C.任意移动和转动D.既不能移动也不能转动1.只限制物体垂直于支承面方向的移动,不限制物体其它方向运动的支座是( A )A.固定铰支座B.可动铰支座C.固定端支座D.都不是 2.如图所示结构为( C )。
A.几何可变体系B.几何瞬变体系C.几何不变体系,无多余约束D.几何不变体系,有一个多余约束 3.平面一般力系可以分解为( C )。
A.一个平面汇交力系B.一个平面力偶系C.一个平面汇交力系和一个平面力偶系D.无法分解 4.图所示构件为矩形截面,截面对Z 1轴的惯性矩为( D )A.123bh B.62bhC.43bh D.33bh5.圆形截面,直径为D ,则其对形心轴的惯性矩为( A )A.644D π B.643D πC.324D π D.323D π6.在图乘法中,欲求某点的竖向位移,则应在该点虚设( A )。
A.竖向单位力B.水平向单位力C.任意方向单位力D.单位力偶选(A )8.一根杆件在平面内的自由度有( B )个。
A. 2 B. 3 C. 4 D. 5 9.图所示单跨梁的传递系数C AB 是( D )。
A.0. 5B.-1C.0D. 2 10.图示单跨梁AB 的转动刚度S AB是( B )。
()EI i l=A.3iB.6iC.4iD.-i 1.只限制物体向任何方向移动,不限制物体转动的支座为( A )A.固定铰支座B.固定端支座C.可动铰支座D.都不是2.平面平行力系有( B )个独立的平衡方程,可用来求解未知量。
A. 1B.2C. 3D.4 3.如图所示结构为( C )A.几何可变体系B.几何瞬变体系C.几何不变体系,无多余约束D.几何不变体系,有一个多余约束 4.低碳钢的拉伸过程中,胡克定律在( A )范围内成立。
A.弹性阶段B.屈服阶段C.强化阶段D.劲缩阶段5.矩形截面,高为h ,宽为b ,则其对形心轴Z 的惯性矩为( D )。
A .123bh B .62bh C .43bh D .33bh6.在图乘法中,欲求某点的转角,则应在该点虚设( D )A.竖向单位力B.水平向单位力C.任意方向单位力D.单位力偶 7.位移法的基本未知量为( A )。
A.结点位移B.约束反力C.内力D.多余约束力8. 二力法中,主系数认11δ是由( B )图乘得出的。
A. 1M 图和P M 图B. 1M 图和1M 图C. P M 图和P M 图D.都不是9.在力法典型方程的系数和自由项中,数值范围恒大于零的有( A ) A.主系数 B.主系数和副系数C.主系数和自由项D.副系数和自由项1.若刚体在二个力作用下处于平衡,则此二个力必( D )。
A.大小相等B.大小相等,作用在同一直线C.方向相反,作用在同一直线D.大小相等,方向相反,作用在同一直线2.截面法求杆件截面内力的三个主要步骤顺序为( D )。
A.列平衡方程、画受力图、取分离体B.画受力图、列平衡方程、取分离体C.画受力图、取分离体、列平衡方程D.取分离体、画受力图、列平衡方程3.静定结构的几何组成特征是( B )。
A.体系几何不变B.体系儿何不变且无多余约束C.体系几何可变D.体系几何瞬变4.低碳钢的拉伸过程中,( B )阶段的特点是应力几乎不变。
A.弹性B.屈服C.强化D.颈缩5.图示构件为T形截面,其形心轴最有可能的是( C )A.Z1B.Z2C. Z3D.Z46.欲求梁某一点的线位移,应在该点设( A )。
A.一单位集中力B.一单位集中力偶C.一对单位集中力D.一对单位集中力偶7.图示单跨梁的传递系数CAB是( B )。
A. 0. 5B. 0C.一1D. 28.矩形截面,高为h,宽为b,则其抗弯截面模量为( A )A.26bhB.36bhC.212bhD.312bh9.一个点在平面内的自由度有( A )个A.2B. 3C.4D. 510.图示单跨梁的传递系数C AB是( C )A. 0B.一1C. 0. 5D. 21.若刚体在二个力作用下处于平衡,则此二个力必( D )。
A.大小相等 B.大小相等,作用在同一直线C.方向相反,作用在同一直线 D.大小相等,方向相反,作用在同一直线2.由两个物体组成的物体系统,共具有( D )独立的平衡方程。
A.3 B.4 C.5 D.63.静定结构的几何组成特征是( B )。
A.体系几何不变 B.体系几何不变且无多余约束C.体系几何可变 D.体系几何瞬变4.低碳钢的拉伸过程中,胡克定律在( A )范围内成立。
A.弹性阶段 B.屈服阶段C.强化阶段 D.颈缩阶段5.图所示构件为T形截面,其形心轴最有可能的是(C )。
A.1Z B.2Z C.3Z D .4Z6.位移法的基本未知量是( C )。
A.杆件的变形 B.多余约束力C.结点位移 D.支座位移7.图示单跨梁的传递系数ABC是( B )。
A.0.5 B.0C.-1 D.28.力法中,主系数11是由( B )图乘得出的。
1Z3Z4Z2ZA .1M 图和P M 图B .1M 图和1M 图C .P M 图和P M 图D .都不是9.一个点在平面内的自由度有( A ) 个。
A .2 B .3 C .4 D .510.力偶可以在它的作用平面内( C ),而不改变它对物体的作用。
A .任意移动 B .任意转动C .任意移动和转动D .既不能移动也不能转动二、判断题(每小题2分,共计30分。
将判断结果填入括弧,以√表示正确,以×表示错误) 11.约束是阻碍物体运动的一种装置。
( √ ) 12.力的作用线通过矩心,则力矩为零。
( √ )13.力偶对物体的转动效应,用力偶矩度量而与矩心的位置有关。
( X ) 14.物体系统是指由若干个物体通过约束按一定方式连接而成的系统。
(√ ) 15.平面内两个刚片用三根链杆组成几何不变体系,这三根链杆必交于一点。
( X ) 16.梁和刚架的主要内力是轴力。
( X )17。
结构的刚结点数就等于结构的超静定次数。
( X )18。
力矩分配法是建立在位移法基础之上的一种近似计算方法。
( √ ) 19。
平面弯曲时,杆件轴线一定在荷载作用平面内弯成曲线。
(√ ) 20。
简支梁在跨中受集中力F P 作用时,跨中弯矩一定最大。
( √ )21二从提高梁弯曲刚度的角度出发,较为合理的梁横截面应该是:以较小的横截面面积获得较大的愤性矩。
( √ )22.在力法方程中,主系数ii 恒大于零。
(√ )23.位移法的基本未知量数和结构的超静定次数有关。
( X ) 24.力矩分配法只适用于多跨连续梁。
( X )25.力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。
