钢筋直螺纹套筒连接施工工艺标准[详]

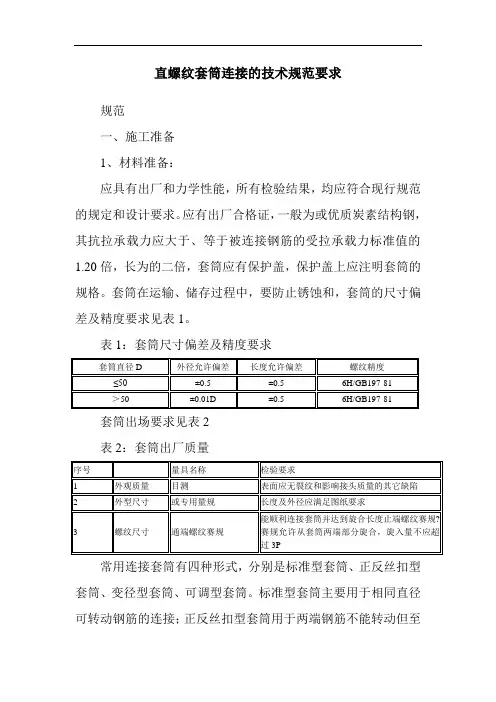

直螺纹套筒连接的技术规范要求
直螺纹套筒连接的技术规范要求规范一、施工准备1、材料准备：应具有出厂和力学性能，所有检验结果，均应符合现行规范的规定和设计要求。
应有出厂合格证，一般为或优质炭素结构钢，其抗拉承载力应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，长为的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒出场要求见表2表2：套筒出厂质量常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行时，应综合考虑以下几个问题：1）直螺纹接头的厚度应满足现行《》中受力最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的加密区；当无法避开时，接头的百分率不应超过50％。
c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3）根据待连接钢筋的实际情况，选择好套筒的型号、丝扣的方向，并及时调整因在下料、加工丝头、随机切断抽验检验而切短了的钢筋。
2.3?人员准备所有从事等强剥肋滚压直螺纹丝头的加工、连接的操作人员，必须经过严格的，经主管部门考核合格，并获得相应的上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。
2.4主要机具等强剥肋滚压直螺纹所用的主要机具有、直螺纹成型机、等。
钢筋直螺纹连接工艺标准及验收规范

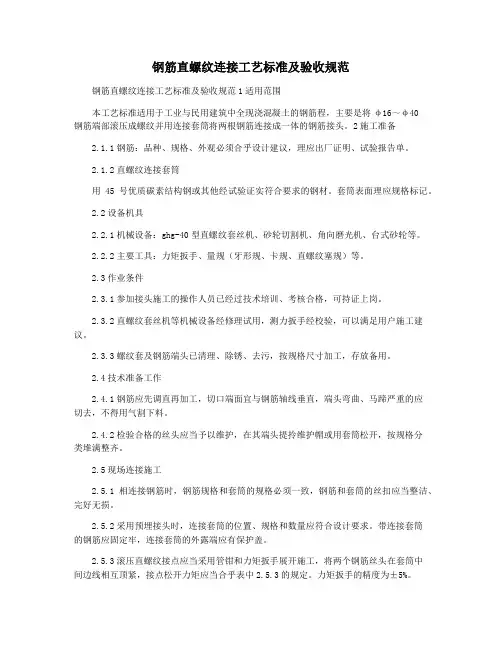

钢筋直螺纹连接工艺标准及验收规范钢筋直螺纹连接工艺标准及验收规范1适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将φ16～φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2施工准备2.1.1钢筋：品种、规格、外观必须合乎设计建议，理应出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验证实符合要求的钢材。
套筒表面理应规格标记。
2.2设备机具2.2.1机械设备：ghg-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3作业条件2.3.1参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经修理试用，测力扳手经校验，可以满足用户施工建议。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4技术准备工作2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应当予以维护，在其端头提拎维护帽或用套筒松开，按规格分类堆满整齐。
2.5现场连接施工2.5.1相连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应当整洁、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接点应当采用管钳和力矩扳手展开施工，将两个钢筋丝头在套筒中间边线相互顶紧，接点松开力矩应当合乎表中2.5.3的规定。
力矩扳手的精度为±5%。
3施工操作工艺3.1工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋端头切平（与钢筋轴线横向）磨光毛刺、缝边将钢筋端头送进套丝机卡盘开口内合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、变成梱分类、堆满水泵3.2工艺操作方法：施工现场钢筋加装相连接程序就是：回收待连接钢筋上的保护帽拧上钢筋，首尾交会捏进相连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在剪线的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3常用接点相连接方法存有三种：3.3.1同径或异径普通接头系则分别用力矩扳手将之下钢筋与相连接套、相连接套与上钢筋捏至规定的力矩。
直螺纹钢筋套筒连接规范
钢筋套筒是用来连接钢筋并有与丝头螺纹相对应内螺纹的，其中直螺纹的具有连接速度快、安全、可靠连接等优点，在各类高层建筑、电视塔等工程中广泛应用，那么在工程施工过程中，就需要注意正确的安装要求和规定。
钢筋套筒连接规范：
1.钢筋端口要平整，不能有“马蹄”状端面。
2.钢筋剥肋套丝后与套筒之间不能松动，显露2-3个丝牙用扭矩扳手扭紧钢筋与套筒。
3.钢筋套丝后丝牙要包满，滚轮损害过大时要及时替换，防止丝牙受力不均影响接头质量。
点这免费下载施工技术资料
4.钢筋车丝机要常常养护，增加乳化油保持机械润滑，增加套丝机使用寿命。
钢筋直螺纹套筒在使用的时候一定要注意安装的事项，这样可以避免一些不
必要的技术问题，从而影响钢筋直螺纹套筒的质量问题。
1、钢筋就位：将丝头检验合格的钢筋搬运至施工现场待连接。
2、接头拧紧：使用钢筋直螺纹套筒工作扳手将连接套筒拧紧。
3、作标记：对已经拧紧的套筒作标记，与未拧紧的套筒区分开。
4、施工检验：对施工完的接头进行的质量检验。
5、绑扎其它钢筋。
钢筋直螺纹套筒连接对结构整体受力性能有着较大影响，是关系到结构质量、安全的重要环节。
由于直螺纹连接工程量大，且涉及到各种不同部位、不同方式的连接，对直螺纹连接质量问题引起高度重视，应该严格按照上诉规范操作督促、检查、验收。
保证此环节的施工质量。
钢筋直螺纹连接工艺标准及验收规范

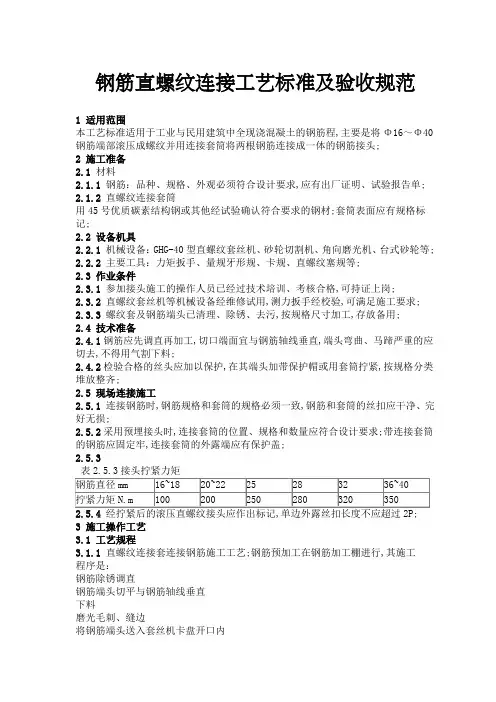

钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程,主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头;2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求,应有出厂证明、试验报告单;2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材;套筒表面应有规格标记;2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等;2.2.2主要工具：力矩扳手、量规牙形规、卡规、直螺纹塞规等;2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格,可持证上岗;2.3.2直螺纹套丝机等机械设备经维修试用,测力扳手经校验,可满足施工要求; 2.3.3螺纹套及钢筋端头已清理、除锈、去污,按规格尺寸加工,存放备用;2.4 技术准备2.4.1钢筋应先调直再加工,切口端面宜与钢筋轴线垂直,端头弯曲、马蹄严重的应切去,不得用气割下料;2.4.2检验合格的丝头应加以保护,在其端头加带保护帽或用套筒拧紧,按规格分类堆放整齐;2.5 现场连接施工2.5.1 连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损;2.5.2采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求;带连接套筒的钢筋应固定牢,连接套筒的外露端应有保护盖;2.5.33 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺;钢筋预加工在钢筋加工棚进行,其施工程序是：钢筋除锈调直钢筋端头切平与钢筋轴线垂直下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套,在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋,首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头,直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量,力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩;3.3.2单向可调接头系分别用力矩扳手将下钢筋与连接套、可调连接器与上钢筋拧到规定的力矩值,再把锁母与连接套拧紧；3.3.3 双向可调接头系分别用力炬扳手将下钢筋与可调连接器、可调连接器与上钢筋拧到规定的力矩值,且保持可调连接器的外露丝扣数相等,然后分别夹住上、下可调连接器,把连接套拧紧;3.4 钢筋接头位置应互相错开,其错开间距不应少于35d,且不大于500mm,接头端部钢筋弯起点不得小于10d;3.5 接头应避开设在拉应力最大的截面上和有抗震设防要求的框架梁端与柱端的箍筋加密区;在结构件受拉区段同一截面上的钢筋接头不得超过钢筋总数的50％; 3.6 在同一构件的跨间或层高范围内的同一根钢筋上,不得超过两个以上接头;3.7 钢筋连接应做到表面顺直、端面平整,其截面与钢筋轴线垂直,不得歪斜、滑丝;4 质量标准4.1主控项目4.1.1钢筋应有出厂质量证明和检验报告,钢筋的品种和质量应符合钢筋混凝土用光圆钢筋GB13013-84及钢筋混凝土热轧带肋钢筋GB1499-91的要求;4.1.2直螺纹连接套应有产品合格证和检验报告,材质几何尺寸几直螺纹加工应符合设计和规定要求;4.2一般项目4.2.1连接套必须逐个检查,要求管内螺纹圈数、螺距、齿高等必须与锥纹校验塞规相咬合；丝扣无损破、歪斜、不全、滑丝、混丝现象,螺纹处无锈蚀;4.2.2钢筋连接开始前及施工过程中,应对每批进场钢筋和接头进行工艺检验：⑴ 每种规格钢筋母材的抗拉强度试验；⑵每种规格钢筋接头的试件数量不应少于3根；⑶ 接头试件应达到钢筋机械连接通用技术规程GBJ107-96表3.0.5中相应等级的强度要求;4.2.3钢筋接头安装连接后,岁机抽取同规格接头数的10％进行外观检查;应满足钢筋与连接套的规格一致,连接丝扣无完整丝扣完外露;4.2.45mm;5 成品保护5.1连接管丝扣质量检验合格后,两端用塑料密封盖保护;5.2钢筋端头套丝时,应采用专用设备及水溶性切削润滑液；套丝后立即戴上塑料保护帽,确保丝扣不损坏；另一端可按规定的力矩值拧紧连接套;5.3连接半成品应按规格分类堆放整齐待用,不得随意抛掷;6 应注意的质量问题6.1必须分开施工用和检验用的力矩扳手,不能混用,以保证力矩检验值准确;6.2 钢筋在套丝前,必须对钢筋规格及外观质量进行检查;如发现钢筋端头弯曲,必须先进行调直处理;钢筋边肋尺寸如超差,要先将端头边肋砸扁方可使用;6.3钢筋套丝,操作前应先调整好定位尺的位置,并按照钢筋规格配以相对应的加工导向套;对于大直径钢筋要分次车削到规定的尺寸,以保证丝扣精度,避免损坏梳刀;6.4对个别经检验不合格的接头,可采用电弧焊贴角焊缝方法补强,但其焊缝高度和厚度应由施工、设计、监理人员共同确定,持有焊工考试合格证的人员才能施焊;6.5直螺纹接头施工应由具有资质证明的专门施工队伍承包施工;7 质量记录本工艺标准应具备以下质量记录：7.1钢筋出厂质量证明书或试验报告单;7.2钢筋机械性能试验报告;7.3连接套合格证7.4接头强度检验报告;7.5接头拧紧力矩的抽检记录;8 安全措施8.1 在高空安装直螺纹连接头应搭设临时脚手架,系安全带;8.2用力矩扳手拧紧接头或检验接头时,应按规定的拧紧力矩值,不得超负荷拧紧;8.3操作人员应戴安全帽和手套;为了保证钢筋剥肋滚轧直螺纹连接接头的强度达到国家行业标准JGJ107-2003中1级接头的要求,制定本规程;一、钢筋剥肋滚轧直螺纹丝头的验收1、加工的钢筋丝头应逐个自检,出现不合格丝头时应切去重新加工；2、自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班加工的丝头为一个验收批,随机抽检10%,当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部丝头进行逐个检验;3、外观及外形检验：钢筋丝头螺纹应纹应饱满,不得有螺纹大径低于螺纹中径的不完整丝扣;螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣,累计长度不得超过两个螺纹周长;4、滚丝螺纹长度用专用环规检查在环规的缺口范围内;5、滚轧螺纹丝头用螺纹通规检查,通规能拧入;6、滚轧螺纹丝头用螺纹止规检查,止规不能拧入或不能全部拧入;7、滚轧直螺纹丝头的强度达到 JGJ107-2003中1级接头的强度要求;8、钢筋直螺纹丝头应有保护帽或连接套保护丝头;二、直螺纹连接套筒的验收1、直螺纹连接套筒应由质检员随机抽样进行检验;每批随机抽检5%,抽检合格率应大于95%,当抽检合格品率小于95时,应另抽取同样数量重新检验;当两次抽检的平均合格率不小于95%时,应判此批合格,若合格品率仍小于95%时,则应对该批连接套进行逐个检验,合格者方可使用;2、连接套有合格证和材料质量证明书材质单;3、连接套用通规检查能旋入;4、连接套用止规检查不能旋入或不能全部旋入;5、连接套一端应有塑料保护盖;6、塑料保护盖上有与连接钢筋规格相同的规格标志;7、连接套强度达到JGJ107-2003中1级接头的要求;三、钢筋剥肋滚轧直螺纹接头的验收1、同一施工条件下采用同一批材料的同等级同型式同规格的接头,以500个为一个验收批,不足500个的也做为一个验收批;2、对每一验收批接头,必须在工程结构中随机截取3个试件进行单向拉伸试验,当每个试件单向拉伸试验均达到强度要求时,该验收批判为合格;3、如有一个试件的强度不合格,应再取6个试件进行复检,复检中有一个试件试验结果不合格,则此验收批判为不合格;4、套筒两端拧入连接套的长度应相等,差值不大于一个丝扣;5、两端钢筋丝头应拧紧,使钢筋丝头端部顶紧;6、接头做拉伸试验强度达到JGJ107-2003中1级接头的要求;7、拧紧的接头做油漆标记;。
直螺纹套筒规范标准[详]
![直螺纹套筒规范标准[详]](https://img.taocdn.com/s3/m/032d14819b89680202d8251f.png)

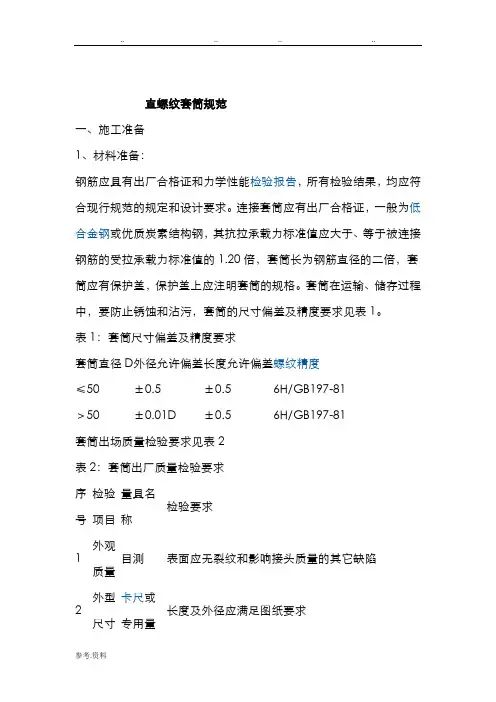

直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5±0.56H/GB197-81＞50 ±0.01D±0.56H/GB197-81套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量长度及外径应满足图纸要求规3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
直螺纹套筒连接施工工艺
直螺纹套筒连接施工工艺一、引言直螺纹套筒连接作为一种常用的管道连接方式，在建筑工程、水利工程、石油化工等领域都得到广泛应用。
本文将介绍直螺纹套筒连接施工工艺的基本步骤、注意事项和施工要点，以帮助施工人员更好地理解和掌握该连接工艺。
二、直螺纹套筒连接的基本步骤1. 准备工作在进行直螺纹套筒连接之前，首先需要准备好所需材料和工具。
材料包括直螺纹套筒、法兰和密封垫片等，工具包括扳手、锉刀、螺丝刀等。
2. 表面处理为了保证连接的牢固性和密封性，连接部位的表面需要进行处理。
首先，清洗连接部位，确保表面干净。
然后，使用锉刀修整连接部位的边缘，确保其平整。
最后，涂抹一层防锈漆，防止连接部位生锈。
3. 安装直螺纹套筒将直螺纹套筒插入法兰孔中，并用扳手旋紧直螺纹套筒，直至与法兰紧密连接。
使用螺丝刀加固直螺纹套筒和法兰之间的螺纹，确保连接的稳固。
4. 防漏处理为了保证连接的密封性，需要在直螺纹套筒和法兰之间加入密封垫片。
将密封垫片放置在直螺纹套筒和法兰之间，并用扳手旋紧法兰螺栓，使其均匀受力，确保连接的密封性。
5. 检查连接质量连接完成后，需要对连接部位进行检查，确保连接的质量。
首先，检查直螺纹套筒和法兰之间的螺纹是否紧密，不存在松动现象。
然后，检查连接部位是否有漏水现象，确保连接的密封性。
最后，使用力学设备对连接部位进行拉力测试，确保连接的牢固性。
三、直螺纹套筒连接施工的注意事项1. 材料的选择在进行直螺纹套筒连接时，需要选择质量可靠的直螺纹套筒和法兰。
材料应符合相关的国家标准，具有良好的耐压和耐腐蚀性能。
2. 施工环境直螺纹套筒连接的施工应在干燥、通风的环境中进行，避免因潮湿或尘埃对连接造成不良影响。
同时，施工区域应保持整洁，确保施工人员的安全。
3. 操作要规范施工人员在进行直螺纹套筒连接时，应严格按照操作规程进行，避免随意更改步骤或操作方式。
同时，施工人员应熟悉工具的使用方法，并保持工具的良好状态，避免因工具损坏而影响施工进度。
钢筋直螺纹套筒连接施工工艺
钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。
13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。
套筒表面应有规格标记及产品合格证。
13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。
止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。
13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。
13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。
13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。
13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。
13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。
13.3.5 接头位置应符合设计要求及施工规范的规定。
直螺纹套筒连接规范要求
1.连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
3.滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表4的规定。
力矩扳手的精度为±5％。
材料：
a) 直螺纹套筒宜采用牌号为45 号的圆钢或无缝钢管制造，其机械性能、化学成分应符合GB/T 699、GB/T 8162 的规定。
也可采用其它钢材，其力学性能应符合相应国家或行业标准的规定，并经过型式检验确认。
b) 需要与结构中型钢等钢材焊接的套筒，其材料应满足可焊性要求。
扩展资料：
直螺纹套筒的连接方法就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
钢筋剥肋滚压直螺纹连接技术属国内外首创技术发明，达到国际先进水平；剥肋滚压直螺纹连接技术高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠等优点得到了广大施工单位和业主的青睐。
是直螺纹连接技术的一种新型产品。
采用直螺纹套筒用于建筑行业的几点好处：
1、在建筑工程行业使用钢筋连接套筒可以大大降低材料的使用，而且操作简便，不受钢筋成份种类限制。
可提前预制，不占工期，加工效率高。
2、直螺纹套筒具有连接方便、快捷、简单，施工不用电，风雨无阻，可全天候施工。
3、可连接横、竖、斜向的HRB335、HRB400同径或异径钢筋。
钢筋直螺纹套筒连接技术
④采用预埋接头时，连接套筒的位置、规格和数量应符合设 计要求。带连接套筒的钢筋应固定牢，连接套筒的外露 端应有保护盖。
（2）质量要求
①钢筋直螺纹接头应使用工作扳手或管钳进行施工，将两个 钢筋丝头在套管中间位置相互顶紧（锁母型接头除外）， 接头拧紧力矩不应小于下述规定：
65
32.5
32
30.5±0.2 M32.5×3
75
37.5
36
34.5±0.2 M36.4×3
90
45
40
38.1±0.2 M40.1×3
100
50
丝扣数
12 12 12 12 12 13 14 17 19
丝 头 解 析 图 ：
环规检验示意图：
b、检验标准：
①经自检合格的丝头，应随机抽样进行检查，以一个工作班内生产的 丝头为一个检验批，随机抽检10%，且不得少于10个，并按附表1填写钢 筋丝头检验记录表。当合格率小于95%时，应另抽取同样数量的丝头重 新检验，当两次检验总的合格率不小于95%时，该产品为合格。否则， 加工该批丝头的设备应停止加工，查明原因并解决后再继续加工丝头； 同时应对该批钢筋丝头逐个进行检验，合格者方可使用，对不合格丝头 进行分析处理。 ②、钢筋丝头加工完成、检验 合格后，要用专用的钢筋丝头 保护帽或连接套筒对钢筋丝头 进行保护，以防螺纹在钢筋搬 动或运输过程中被损坏或污染。
丝头保护（丝头加工后用保 护套进行丝头保护）
3、直螺纹连接
（1）、技术要求
①钢筋机械连接的力学性能应符合国家现行标准《钢筋机械 连接通用技术规程》JGJ107、《钢筋焊接及验收规程》 JGJ18的规定抽取钢筋机械连接接头试件作力学性能检验， 其质量应符合有关规程的规定；
直螺纹套筒连接施工工艺
引言概述直螺纹套筒连接施工工艺是一种广泛应用于工程施工中的连接方式。
在前文中，我们已经介绍了直螺纹套筒连接的基本原理和施工要点。
在本文中，我们将继续探讨直螺纹套筒连接施工工艺的相关内容。
本文将从五个大的方面进行详细阐述，包括材料准备、工具和设备准备、连接步骤、质量控制以及施工注意事项。
正文内容一、材料准备1.选择合适的直螺纹套筒材料：直螺纹套筒通常由碳素钢、合金钢和不锈钢制成。
根据实际工程需要选择合适的材料。
2.材料检验：对直螺纹套筒进行严格的材料检验，包括外观检查、尺寸检查和化学成分分析等。
二、工具和设备准备1.手动工具：包括扳手、扳手套筒、螺纹卡等。
2.机械设备：包括螺纹接合机、螺纹切割机、焊机等。
3.油脂：选择适当的润滑油脂，以确保连接时的顺畅度。
三、连接步骤1.\t套筒准备：清洁套筒表面，确保表面光洁度，防止连接时出现杂质或异物。
2.\t螺纹处理：对连接部位进行螺纹处理，包括切割、加工等。
3.\t涂油脂：在螺纹表面均匀涂抹润滑油脂，以提高连接部位的润滑性。
4.\t插入操作：将套筒插入螺纹母材中，确保插入深度和角度正确。
5.\t固定操作：使用工具将套筒和螺纹母材进行固定，可采用扳手或焊接等方式。
四、质量控制1.\t外观检查：对连接部位进行外观检查，检查是否出现裂纹、疏松和变形等情况。
2.\t尺寸检查：对连接部位进行尺寸检查，确保连接的准确性和稳定性。
3.\t拉伸试验：进行拉伸试验以评估连接的强度和可靠性。
五、施工注意事项1.\t施工环境：保持施工环境干燥、清洁，避免灰尘和杂质进入连接部位。
2.\t安全措施：施工过程中，要注意安全措施，戴好防护装备，避免发生意外。
3.\t连接力矩：在连接过程中，要控制好连接力矩，避免过紧或过松造成连接失效。
4.\t施工顺序：按照先插入再固定的顺序进行施工，确保连接的稳定性。
5.\t记录维护：施工完成后，要及时记录连接的相关信息，并进行定期维护和检查。
总结直螺纹套筒连接施工工艺是一种常见且重要的连接方式，本文从材料准备、工具和设备准备、连接步骤、质量控制以及施工注意事项等方面进行了详细阐述。
直螺纹套筒连接施工工艺标准
直螺纹套筒连接施工工艺标准展开全文高层建筑施工中，钢筋连接会用到很多的直螺纹套筒连接，那么你知道钢筋直螺纹套筒是怎么连接的吗？本文将按照直螺纹套筒连接的施工工艺及要求做个详细介绍，共分为3块内容介绍：一、滚压直螺纹连接介绍二、直螺纹接头加工、安装及验收要求三、施工现场直螺纹连接常见问题一、滚压直螺纹连接介绍钢筋剥肋滚压直螺纹连接技术就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
该连接方式具有高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠的优点。
直螺纹套筒半成品各种规格套筒二、直螺纹接头加工、安装及验收要求①施工工艺流程：钢筋断料→剥肋滚压螺纹→丝头检验→套丝保护→连接套筒检验→现场连接→接头检验钢筋剥肋滚丝机钢筋螺纹剥肋滚压中滚压成型的钢筋接头②直螺纹套筒接头加工、安装及验收要求1、直螺纹接头加工：1）钢筋端部应切平或镦平后加工螺纹；2）镦头不得有与钢筋轴线相垂直的横向裂缝；3）钢筋丝头长度应满足产品设计要求，具体长度及牙数如下表所示。
钢筋滚丝长度与牙数参数表规格套筒长度滚丝长度牙数16 45±1mm25 1018 50±1mm27.5 1120 55±1mm30 1222 60±1mm32.5 1325 65±1mm35.5 1228 70±1mm38 1332 75±1mm40.5 1436 85±1mm45.5 1540 90±1mm48 16③直螺纹接头安装：1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。
标准型接头安装后的外露螺纹不宜超过两倍螺距；2）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表：钢筋直径（mm）≤1618至20 22至25 28至32 36至40拧紧扭矩（N*m）100 200 260 320 360梁接头安装柱接头安装④、直螺纹接头检验与验收：1）工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。
直螺纹套筒施工规范
直螺纹套筒施工规范1、剥肋滚丝头加工尺寸应符合Φ25，剥肋直径23.7±0.2、螺纹尺寸M26×3、丝头长度35、完整丝扣圈数≥9规定。
丝头加工长度为标准型套铜长度的1/2，其公差为＋2P（P为螺距）。
2、操作工作应按下表的要求检查丝头加工质量，每加工10个丝头用通、止环规检查一次，经自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一个验收批，随机抽样10%，且不得少于10个。
当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹。
滚压直螺纹接头用连接套筒，采用优质碳素结构钢。
连接套筒的类型有：标准型、正反丝扣型、变径型、可调型等。
滚压直螺纹接头用连接套筒的规格与尺寸应符合Φ25，螺纹直径M26×3、套筒外径39、套筒长度70的规定。
现场连接施工（1）、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净完好无损。
（2）、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢靠，连接套筒的外露端应有保护盖。
（3）、滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧矩应符合下表的规定。
扭力扳手的精度为±5%。
直螺纹钢筋接头拧紧力矩值(如图)（4）、经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过2P。
（5）、根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法。
接头质量检验（1）、工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。
（2）、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。
施工工艺检验应符合下列要求。
ａ、每种规格钢筋的接头试件不应少于3根。
ｂ、接头试件的钢筋母材应进行抗拉强度试验。
ｃ、3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应小于0.9倍钢筋母材的实际抗拉强度。
钢筋直螺纹套筒连接施工工艺标准
钢筋直螺纹套筒连接施工工艺标准1 适用范围钢筋套筒连接，适用于一、2#隧道基坑围护桩的主筋（螺纹筋）的连接。
与钢筋焊接相较，钢筋套筒连接可以加速施工进度、降低作业人员的施工难度，进而保证钢筋主筋间距和钢筋保护层的合格率。
2 工艺流程图说明：本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。
若是某道工序经自检不合格，不能进行下道工序施工。
3 主要技术参数施 工 准 备1、钢筋下料工具检查1、套丝长度检查2、螺纹丝头牙形和螺距钢 筋 下 料1、钢筋原材检验2、套筒检验钢 筋 套 丝钢 筋 连 接下 道 工 序1、套筒与钢筋规格是否一致2、两端钢筋拧进是否3.1 钢筋的连接宜采用机械连接接头。
3.2 受力钢筋的连接街头应设置在内力较小处，并应错开布置。
对焊接接头和机械连接接头，在接头长度区段内，同一根钢筋不得有两个接头。
配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率，应符合表1的规定。
表1 接头长度区段内的受力钢筋接头面积的最大百分率注：1.焊接接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于500mm。
2.在同一根钢筋上宜少设接头。
3.3 套筒应符合以下要求：3.3.1 套筒与锁母材料宜采用优质碳素结构钢或合金结构钢，表面无裂纹或其它缺点。
3.3.2 有产品质量合格证。
套管成品分类包装、寄存，未混淆和生锈。
3.3.3 套筒必需为定型产品，严禁擅自加工。
4 工艺要求4.1 支架布置：套丝机主轴中心线与放置在支架上的待加工钢筋中心线维持一致，同时支架的搭设应保证钢筋摆放水平。
4.2 钢筋下料：钢筋下料可采用钢筋切断机、砂轮切割机等下料，不得用气割下料。
钢筋下料时，要求切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，端部不直须调直下料。
4.3 钢筋套丝：检查合格的丝头，及时将其一端戴上塑料保护帽，另一端拧上同规格的连接套筒并拧紧，并按规格堆放整齐待用。
4.4 钢筋连接4.4.1 钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，检查螺纹丝扣是不是完好无损、清洁。
直螺纹套筒连接的技术规范要求
直螺纹套筒连接的技术规X要求直螺纹套筒规X一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规X的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的1.20倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D 外径允许偏差长度允许偏差螺纹精度≤50±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81 套筒出场质量检验要求见表2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规X》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
钢筋直螺纹套筒连接施工工艺
钢筋直螺纹套筒连接施工工艺一、施工准备1.L材料准备Q)本工程柱钢筋直径≥φ22的钢筋均采纳机械连接，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或标准的规定；钢筋的验收和加工应满足有关的规定。
(2)采用机械连接的钢筋端头平直、洁净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严峻变形。
如有严峻变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。
钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理洁净后才能进行抽丝连接。
处理钢筋时应当当天进行，防止处理后再生锈。
(3)钢套筒应有出厂合格证。
套筒的力学性能必须符合规定。
表面不得有裂纹、折叠等缺陷。
套筒在运输、储存中，应按不同规格分别堆放，不得露天堆放，防止锈蚀和玷污。
1.2、工器具准备机械连接的主要工器具有：压接钳、超高压泵站、超高压油管、卡板等。
1.3、作业条件准备⑴进行套筒挤压接头作业的人员必须经过培训，取证后方可上岗操作。
⑵工程开工前，应由套筒挤压接头技术提供单位提交有效的型式检验报告。
型式检验报告必须记载送检试件的各项参数。
包括:套筒长度、外径、内径、挤压道次、挤压力、压痕处平均直径或挤压后套筒长度。
以便对挤压接头的外观质量进行检查。
⑶钢筋挤压连接作业开始前，应对每批进场钢筋进行挤压接头工艺检验。
以便检查接头技术提供单位所确定的工艺参数是否与本工程的钢筋相适应。
工艺检验合格后，方可开始施工。
⑷检查挤压设备是否正常，并试压，符合要求后方可开始作业。
1.4、技术准备⑴按要求熟悉设计图纸和施工规范的要求；⑵编制专项施工方案，并做好施工技术交底；⑶制定并按要求执行钢筋工程的质量验收程序等。
二、施工工艺2.1、机械连接施工工艺工艺流程：钢筋下料一钢筋断位平头一滚压螺纹一丝头检查一带帽保护一现场连接一质量检查。
2.2、操作工艺⑴根据设计图纸要求和实际情况进行下料计算，扎好的钢筋应清除钢筋端头的锈污、泥沙等杂物；钢筋端头呈马蹄形，有飞边、弯折或纵肋尺寸超大者，应先矫正或砂轮修磨。
钢筋接头直螺纹连接施工工艺标准
钢筋接头直螺纹连接施工工艺标准1 基本规定1.1 采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。
钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：（1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。
（2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。
（3）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
（4）对直接承受力荷载的结构构件，接头百分率不应大于50%。
1.2 接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
1.3 不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
2 施工准备2.1 技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。
（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。
2.2 材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
（2）质量要求：1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
2）套筒与锁母材料质量要求：①套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应GB 699规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
2.3 主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。
直螺纹套筒连接的施工工艺
直螺纹套筒连接的施工工艺1.钢筋滚压直螺纹连接工艺流程：原材检验→钢筋下料、平头→剥肋滚压螺纹→丝头检验→利用套筒连接→接头检验→完成。
2、工艺操作要点：1）技术要求（1）钢筋先调直在下料，切口端面与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
（2）钢筋下料时必须符合下列规定：a.设置在同一构件内同一截面受力钢筋的接头位置应相互错开。
同一截面接头百分率不得超过50%。
b.接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。
c.钢筋连接套筒的砼保护层厚度应满足<<混凝土结构设计规划>>中受力钢筋砼保护层最小厚度的要求，且不得小于15mm，连接套之间的横向净距不宜小于25mm.2）钢筋螺纹加工（1）钢筋端部平头使用钢筋切割机进行切割，不得采用氧割。
切口断面应与钢筋轴线垂直；（2）按照钢筋规格所需要的调试棒调整好滚丝头内孔最小尺寸；（3）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋加工尺寸；（4）调整剥肋档块及滚扎行程开关位置，保证剥肋及滚扎螺纹长度符合丝头加工尺寸的规定；（5）丝头加工时应用水性润滑液，不得使用油性润滑液。
当气温低于0度时，应掺入15-20%亚硝酸钠。
严禁用机油做切消液或不加切消液加工丝头。
（6）钢筋丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头；3）钢筋连接（1）连接钢筋时，钢筋规格和连接套筒的规格应一致，并确保钢筋和连接套的丝扣干净、完好无缺。
（2）连接钢筋时应对准轴线将钢筋拧入连接套。
（3）必须用力矩扳手拧紧接头。
力矩扳手的精度为±5%，要求每半年用扭力仪检定一次。
力矩扳手不使用时，将其力矩值调整为零，以保证其精度。
（4）连接钢筋时应对正轴线将钢筋拧入连接套，然后用力矩扳手拧紧。
接头拧紧值应满足下表规定的力矩值，不得超拧，拧紧后的接头应作上标记，防止钢筋接头漏拧。
（5）钢筋连接前要根据所连接钢筋直径的需要将力矩扳手上的游动标尺刻度调定在相应的位置上。
钢筋直螺纹连接工艺标准及验收规范
钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3表2.5.3接头拧紧力矩2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。
3 施工操作工艺工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋直螺纹套筒连接施工工艺标准
1 适用范围
钢筋套筒连接，适用于桥梁桩基础、墩柱（包括薄壁空心墩）等的主筋（螺纹筋）的连接。
与钢筋焊接相比，钢筋套筒连接可以加快施工进度、降低作业人员的施工难度，进而保证钢筋主筋间距和钢筋保护层的合格率。
2 工艺流程图
说明：本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。
如果某道工序经自检不合格，不能进行下道工序施工。
3 主要技术参数
3.1 钢筋的连接宜采用焊接接头或机械连接接头。
3.2 受力钢筋的连接街头应设置在内力较小处，并应错开布置。
对焊接接头和机械连接接头，在接头长度区段内，同一根钢筋不得有两个接头。
配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率，应符合表1
的规定。
表1 接头长度区段内的受力钢筋接头面积的最大百分率
注：1.焊接接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于500mm。
2.在同一根钢筋上宜少设接头
3.装配式构建连接处的受力钢筋焊接接头可不受此限制。
3.3 套筒应符合以下要求：
3.3.1 套筒与锁母材料宜采用优质碳素结构钢或合金结构钢，表面无裂纹或其它缺陷。
3.3.2 有产品质量合格证。
套管成品分类包装、存放，未混淆和生锈。
4 工艺要求
4.1 支架布置：套丝机主轴中心线与放置在支架上的待加工钢筋中心线保持一致，同时支架的搭设应保证钢筋摆放水平。
4.2 钢筋下料：钢筋下料可采用钢筋切断机、砂轮切割机等下料，不得用气割下料。
钢筋下料时，要求切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，端部不直须调直下料。
4.3 钢筋套丝：检查合格的丝头，及时将其一端戴上塑料保护帽，另一端拧上同规格的连接套筒并拧紧，并按规格堆放整齐待用。
4.4 钢筋连接
4.4.1 钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，检查螺纹丝扣是否完好无损、清洁。
如发现杂物或锈蚀，要用鉄刷刷干净。
4.4.2 每连接完一个接头，须立即用油漆做标记，防止漏拧。
4.5直接滚压螺纹加工
采用钢筋滚丝机（型号：GZL-32、GYZL-40、GSJ-40、HGS40等）直接滚压螺纹。
此法螺纹加工简单，设备投入少；但螺纹精度差，由于钢筋粗细不均导致螺纹直径差异，施工受影响。
4.6挤肋滚压螺纹加工
采用专用挤压设备滚轮先将钢筋的横肋和纵肋进行预压平处理，然后再滚压螺纹。
其目的是减轻钢筋肋对成型螺纹的影响。
此法对螺纹精度有一定提高，但仍不能从根本上解决钢筋直径差异对螺纹精度的影响，螺纹加需要二套设备。
4.7剥肋滚压螺纹加工
采用钢筋剥肋滚丝机（型号：GHG40、GHG50），先将钢筋的横肋和纵肋进行剥切处理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型。
此法螺纹精度高，接头质量稳定，施工速度快，价格适中，具有较大的发展前景。
剥肋滚丝头加工尺寸应符合表1的规定。
丝头加工长度为标准型套筒长度的1/2，其公差为+2P（P为螺距）。
操作工人应按表1的要求检查丝头加工质量，每加工10个丝头用通、止环规检查一次（图1）。
经自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一个验收批，随机抽样10%,且不得少于10个。
当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹。
剥肋滚压丝头质量检查
4.8滚压直螺纹套筒
滚压直螺纹接头用连接套筒，采用优质碳素结构钢。
连接套筒的类型有：标准型、正反丝扣型、变径型、可调型等，镦粗直螺纹套筒类型相同。
滚压直螺纹接头用连接套筒的规格与尺寸应符合表2的规定。
5 检查及维护保养
钢筋连接完毕后，拧紧力矩应符合表3的要求。
表3 直螺纹接头安装时的最小拧紧扭矩值
标准型接头安装示意图
6 接头质量检验
6.1工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。
6.2钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求：
（1）每种规格钢筋的接头试件不应少于3根；（2）接头试件的钢筋母材应进行抗拉强度试验；
（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于0.9倍钢筋母材的实际抗拉强度。
6.3现场检验应进行拧紧力矩检验和单向拉伸强度试验。
对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。
6.4用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。
6.5滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。
在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。
6.6对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。
当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。
如有一个试件的抗拉强度不符合要求，则应加倍取样复验。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。
7、注意事项
为保证钢筋直螺纹套筒连接质量，拧套管的扳手必须采用（数显）力矩扳手，不可用普通扳手。
用力矩扳手拧，套筒没有动，咔吧响一下，说明连接合格；如果没有响套筒拧动了，说明拧的松，连接不合格。
