2.3、编制施工组织设计。
2.4、根据已通过甲方封样验收的材料品种及施工进度计划进行备料。
2.5、协助监理、土建总包单位对地板辐射采暖施工前所应具备的施工现场条件进行验收。
2.6、组织人员、材料按工程计划分批到位，并对有关人员进行技术、质量、安全的全面交底。
2.2.6、导热盘管过门口处、引出地面处、穿越混凝土层伸缩缝处加装伸缩保护波纹套管，管道间距小于100mm需加装隔热波纹套管。
2.2.7、全部安装完毕后，进行一次压力试验：在进水口连接临时水源，打开供水球阀、回水球阀注水清洗、排气至出水口，无可见颗粒物和气泡即视为冲洗合格；然后存水打压，用手动试压泵缓慢加压，升压时间不少于15分钟，达到试验压力值0.6Mpa停止加压，稳压1小时不漏水并在其后补压至试验压力值0.6Mpa，10分钟内压力降不大于0.05Mpa为合格。此项工作需经自检合格后由监理验收，验收合格方可进行下一道工序施工。此间需及时作好试压及冲洗自检记录。
1、施工进度计划依据：
1.1、依据我公司的施工经验制定。
1.2、依据甲方、土建总包单位按本施工组织设计要求所提供的地板辐射采暖施工条件制定。
1.3、除因未可预见的工地停电、停水、其他工种对我方施工材料成品造成损坏而影响进度的情况和其它不合理因素及不可抗力因素以外，本进度计划对于其它正常的不可预见因素已做了相应的考虑。
2.3、XX住宅楼采暖总面积约为7000平方米，根据每个工作日所下的施工任务指标1000平方米计算，加上二次试压时间，在不出现质量事故的情况下，我方用15个工作日即可完成本地板辐射采暖工程施工任务。
第七章 质量保证措施
一、施工组织设计编制
我公司是低温热水地板辐射采暖技术的开发设计、产品制造、成套安装的专业公司，根据以往工程的成功经验，针对XX住宅楼地板辐射采暖工程编制科学、合理的施工组织设计，经审批后施工。
低温热水地板辐射采暖系统施工方案
低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。
根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。
2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。
地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。
3.布管施工：按照设计方案，在地面上进行地暖管的布置。
一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。
4.连接管道：将地暖管与供暖系统的主管道连接起来。
确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。
5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。
一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。
6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。
一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。
7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。
对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。
低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。
只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。
此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。
低温热水楼面辐射采暖地板施工方案
低温热水楼面辐射采暖地板施工方案1.准备工作：a.确定供暖面积：首先需要测量房间的面积，确定需要安装地板供暖的区域。
b.准备材料和设备：选择适用的辐射板、供暖管道、衔接件、水泥砂浆等材料，并准备好安装工具如切割机、铺设工具等。
2.地面处理：a.清理地面：清除地面上的杂物和灰尘，确保地面干净。
b.翻修不平坦表面：如果地面存在不平坦的情况，需要进行翻修处理，确保地面平整。
c.防潮处理：根据需要，在地面上涂抹一层防潮剂，防止水分渗透到地板下。
3.安装辐射板：a.辐射板安装：将辐射板按照需要的面积和形状切割，并逐一安装在地板上。
辐射板之间要保持间隙，以便后续安装管道。
b.固定辐射板：使用合适的固定件将辐射板固定在地面上，确保辐射板稳固。
4.安装供暖管道：a.确定管道布置：根据供暖区域的大小和需求，确定供暖管道的布置方案。
b.安装管道：按照布置方案，逐一安装供暖管道在辐射板间。
管道的连接处要使用衔接件进行连接，确保密封性能。
5.测试管道连通性：a.管道测试：在安装完管道之后，进行管道的压力测试，确保管道连接处没有漏水现象。
b.系统调试：测试管道连通性后，可以进行整个供暖系统的调试，确保系统正常工作。
6.覆盖地面材料：a.敷设隔热层：在供暖管道上方敷设一层隔热层，以减少热量的损失。
b.铺设地面材料：在隔热层上铺设所需的地面材料，可以选择木地板、瓷砖等。
7.系统验收：a.检查系统：在施工完成后，对整个供暖系统进行检查，确保系统运行正常。
b.温度测试：通过温度计等工具，对不同区域的温度进行测试，确保供暖效果符合预期。
总结：低温热水楼面辐射采暖地板施工方案涉及到地面处理、辐射板安装、供暖管道安装、系统测试和覆盖地面材料等步骤。
在施工过程中，需要严格按照规范进行操作，确保系统的安全性和供暖效果。
在施工之前，可以根据实际情况进行工艺设计和材料选择，以获得更好的供暖效果。
低温热水辐射供暖楼地面施工方案
目录第一章工程概况 (3)第二章编制依据 (3)第三章施工方法 (3)第四章施工准备 (4)第五章施工工艺 (5)5.1低温热水辐射供暖施工工艺流程 (5)5.2施工方法 (5)5.2.1准备工作 (5)5.2.2基层处理 (6)5.2.3安装集分水器及附件 (6)5.2.4涂刷素水泥浆 (6)5.2.5 20厚水泥砂浆找平层施工 (7)5.2.6铺贴20厚挤塑聚苯板 (7)5.2.7铺贴0.2厚真空镀铝聚酯薄膜 (8)5.2.8铺设底层钢丝网片（Φ3@50钢丝网片） (8)5.2.9敷设、固定散热管 (8)5.2.10散热管管道冲洗 (10)5.2.11散热管道并入分集水器 (10)5.2.12初次试压 (10)5.2.13 C20细石混凝土楼面施工 (11)5.2.14 1：1水泥沙子随打随抹光收面 (12)5.2.15压力稳定、系统调试 (12)第六章施工质量保证措施 (12)6.1建立可靠质量保证体系 (12)6.2质量标准要求 (14)6.3质量控制注意事项 (15)第七章安全文明施工保证措施 (16)7.1安全管理制度 (16)7.2环境保护制度 (17)7.2.1、环境保护控制措施 (17)7.2.2、危险源控制措施 (17)第一章工程概况中航城市花园二期位于许昌市魏都区新兴路南文峰路东。
本工程涉及3#、4#、7#、9#、11#、12#、15#、16#楼、人防地下室及附属工程，总建筑面积约85000㎡，地上建筑面积约68000㎡，地下建筑面积约17000㎡，其中人防总建筑面积约8000㎡。
单体楼地下耐火等级为一级，地上耐火等级为二级。
结构的安全等级为二级,主体结构设计使用年限为50年。
施工图设计楼地面为低温热水辐射供暖楼地面。
第二章编制依据1、《建筑工程施工质量验收统一标准》 GB 50300-20132、《建筑给水排水及采暖工程施工质量验收规范》GB 50242-20023、《辐射供暖供冷技术规程》 JGJ 142-20124、中航城市花园二期施工图第三章施工方法根据建筑设计总说明可知本工程为低温热水辐射供暖楼地面。

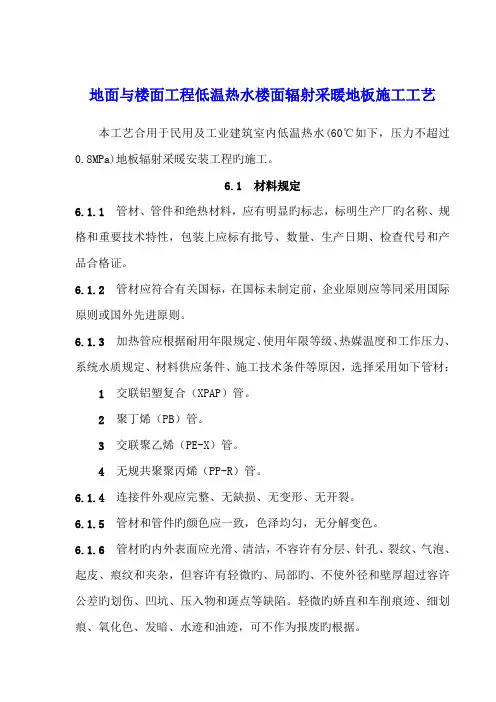

地面与楼面工程低温热水楼面辐射采暖地板施工工艺
地面与楼面工程低温热水楼面辐射采暖地板施工工艺本工艺合用于民用及工业建筑室内低温热水(60℃如下，压力不超过0.8MPa)地板辐射采暖安装工程旳施工。
6.1 材料规定6.1.1 管材、管件和绝热材料，应有明显旳标志，标明生产厂旳名称、规格和重要技术特性，包装上应标有批号、数量、生产日期、检查代号和产品合格证。
6.1.2 管材应符合有关国标，在国标未制定前，企业原则应等同采用国际原则或国外先进原则。
6.1.3 加热管应根据耐用年限规定、使用年限等级、热媒温度和工作压力、系统水质规定、材料供应条件、施工技术条件等原因，选择采用如下管材： 1交联铝塑复合（XPAP）管。
2 聚丁烯（PB）管。
3 交联聚乙烯（PE-X）管。
4无规共聚聚丙烯（PP-R）管。
6.1.4 连接件外观应完整、无缺损、无变形、无开裂。
6.1.5 管材和管件旳颜色应一致，色泽均匀，无分解变色。
6.1.6 管材旳内外表面应光滑、清洁，不容许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂，但容许有轻微旳、局部旳、不使外径和壁厚超过容许公差旳划伤、凹坑、压入物和斑点等缺陷。
轻微旳娇直和车削痕迹、细划痕、氧化色、发暗、水迹和油迹，可不作为报废旳根据。
6.1.7 加热管下部旳绝热层，应采用轻质、有一定承载力、吸湿率低和难燃或不燃旳高效保温材料。
绝热板材宜采用聚苯乙烯泡沫塑料，其物理性能应符合下列规定：1密度不应不不小于20kg/m3。
2 导热系数不应不小于0.05W/m.k。
3 压缩应力不应不不小于100kPa。
4 吸水率不应不小于4%。
5 氧指数不应不不小于32。
6 注：当采用其他绝热材料时，除密度外旳其他物理性能应与上述规定相似。
6.1.8 为增强绝热板材旳整体强度，并便于安装和固定加热管，绝热板材表面可分别作如下处理：1 敷有真空镀铝聚脂薄膜面层。
2 敷有玻璃布基铝箔面层。
3 铺设低碳钢丝网。
6.1.9 管材和绝热板材在运送、装卸和搬运时，应小心轻放，不得受到剧烈碰撞和锋利物体冲击，不得抛、摔、滚、拖，应防止接触油污。
低温热水地板辐射采暖施工方案范本
xxxxx项目工程地面辐射采暖工程施工方案xxxxx工程集团公司年月日xxxxx项目工程地面辐射采暖工程施工方案审批栏xxxxx项目工程地面辐射采暖工程施工方案一、工程概述：工程名称：xxxxx项目工程地面辐射采暖工程开发商：工程地点：工程范围：低温地板辐射采暖系统分集水器以内部分安装工程（不含砼垫层施工）建筑面积：约㎡总工期：绝对工期为天。
二、地暖系统情况：热源：见设计图纸热负荷：见设计图纸设计参数：见设计图纸系统范围：见设计图纸系统分置（户型）：见设计图纸三、供暖方式：本工程采用低温热水地面辐射采暖系统。
1.管材采用PE-RT管材，管材外径为20㎜，弯曲半径不小于6d。
2.分、集水器采用优质铜制分水器。
3.地面铺设苯板容重20kg/ m3,厚度为20mm。
4.铝箔反射膜采用加筋铝箔。
5.膨胀缝材、边角保温、卡钉、护管、铝箔、胶带等按照图纸设计及施工工艺要求有序安装。
四、主要施工机具设备地板采暖必备施工机具有：气（水）压泵、电锤、管钳、活动扳手、壁纸刀，专用裁管刀、改锥、电笔、电缆线盘、压力表、试压用管件等。
五、低温热水地板辐射供暖工程施工前应具备以下条件：1.设计图纸及相关文件齐全。
2.施工方案、施工组织计划及图纸会审已通过，施工技术已进行技术交底。
3.施工力量和工具能保证正常施工。
4.施工现场施工用水、电、材料储放场地和临时设施能满足施工需求。
5.与地暖施工冲突的其它工种已完工或已做工序调整，能够满足施工场地要求。
6.衔接工种已全部按设计完成并验收。
7.室内地面已根据地暖施工需要全部剔凿完毕。
8.房间应已封闭，门窗尽可能安装完毕。
9.低温热水地面辐射采暖所用材料进行检查合格后方可在工程上使用。
10.低温热水地板辐射供暖施工温度不宜低于5℃。
六、管材使用、连接方法、试验标准、混凝土回填：1、地面盘管：采用PE-RT管材。
2、管件连接：采用铜制卡环套式管件连接。
3、实验标准：0.6Mpa气压实验，15分钟压降不超过0.05Mpa，无渗漏为合格。
低温热水地板辐射采暖系统施工方案
第一章工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。
建筑物设计耐火等级为一级。
建筑结构安全等级为二级，设计使用年限为50年,抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。
该工程由XXXX投资开发，XXXX公司设计,XXXX公司监理,XXXX公司陕西分公司承建。
第二章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统,简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板,进而实现由地面向房间的散热供暖。
其所需供暖热水温度本工程设计为45~55℃。
低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。
室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。
2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源,节省能源.维修简便。
可方便地在分水器前端(水暖井）安装计量表，从而实现分户计量。
3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下,室内温度变化不明显。
4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外,全部埋在地面以下,不占任何使用面积，便于装修和家具布置。
5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上.第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（30mm一层是采用）mm，容重不小于20kg/m³，导热系数≤0.0５w/m•k，氧指数≤30，压缩强度≥100kPa。
低温热水地板辐射采暖施工工法
低温热水地板辐射采暖施工工法HJAGF—S03—2007编制人：宋海涛前言随着居住条件的不断改善，人们对室内采暖的舒适性、卫生性、节能性等要求不断提高，低温热水地板辐射采暖作为一种新型的采暖形式日益广泛应用在建筑供暖系统中。
本工法重点控制地辐采暖系统中地敷管工序质量及三遍水压试验以确保无渗漏。
中华世纪城1#、4#楼按照此法施工，控制地辐采暖系统施工质量，88户地暖施工质量一次成优。
一、适用范围本工法适用于工作压力0.8MPa以下，供水温度宜采用35～50℃，供回水温差不大于10℃，采用PE-RT耐热聚乙烯管敷设的低温热水地板辐射采暖系统。
二、术语和定义低温热水地板辐射供暖：以温度不高于60℃热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
低温热水地板辐射供暖系统结构一般由基层（楼板或与土壤相邻的地面）、找平层、绝热层、加热管、填充层和地面层、集分水器组成。
PE-RT耐热聚乙烯管：以乙烯和辛烯共聚制成的特殊的线性中密度乙烯共聚物，添加适量助剂，经挤出成型的热塑性加热管。
三、作业条件及要求1．设计图纸及其它技术文件齐全，有完善的施工方案，技术交底已审签。
2．施工现场水、电条件具备，有专用的材料存放场地。
3．安装人员经过专业培训，熟悉管材一般性能，掌握基本操作要点。
4．地暖敷设基层地面平整、干净、干燥，厨房、卫生间闭水试验合格，电气管路以疏通穿线、其他专业管线不能穿越地暖系统的任一结构层，地面无打洞开槽等作业。
5．施工的环境温度不得低于5℃；确需在低于0℃的环境下施工时，现场应采用升温措施。
四、材料要求1．PE－RT管除相应的检验报告及合格证齐全外，材料入场必须进行严格验收，管内外表面应光滑、平整、干净，无划痕、凹陷、气泡。
2．管材入场验收合格后，按同一管材按同一生产批次的规格，以每种规格的数量为抽样基数应抽取1‰样本送陕西省产品质量监督检验所、西安市质量技术监督检验所或其他有资质的质量检验部门进行复检（复检项同本次进场产品的检定检验报告单所注明的检验项目）。
地暖施工方案-低温热水地板辐射采暖工程
地暖施工方案-低温热水地板辐射采暖工程诚鑫小区1#、2#住宅楼工程（低温热水地板辐射采暖工程）施工方案编制：刘军审核：王建强批准：编制日期：编制依据一、农二师设计院07-1-57B设计图纸二、《地面辐射供暖技术规程》（JGJ142-2004，J365-2004）三、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）四、《建筑节能施工质量验收规范工程》(GB50411—2007)目录1、工程概况2、施工准备3、施工工艺4、施工进度、材料计划及人员组织5、质量标准低温热水地板辐射采暖工程施工方案一、工程概况库尔勒诚鑫房产公司诚鑫小区1#、2＃住宅楼工程位于库尔勒市新华路与218国道交界处。
该工程地下一层，地上十六层，建筑总高48.55米，面积为19898.69m2平主米，其中地上建筑面积为18796.64 m2平方米，地下室建筑面积为1102.05 m2平方米，地基承载力300Kpa。
本工程采用剪力墙结构，抗震设防烈度为七度，屋面防水等级Ⅱ级，防水设计类别为一类，建筑耐火等级Ⅱ级，共三个单元，192户。
地暖敷设面积14967m2二、施工准备：1、技术准备熟悉图纸，掌握设计意图；熟悉国家相关标准、规范。
执行以下相关标准：○1《建筑给排水及采暖工程施工质量验收规范》○2《地面辐射供暖技术规程》2、材料准备：○1地面辐射供暖系统中所用材料，根据工作温度、工作压力、荷载、设计寿命、现场防水、防火等工作环境的要求，以及施工性能，经综合比较后确定。
○2所有材料均按国家现行有关标准检验合格，有关强制性性能要求由国家认可的检测机构进行检测，并出具有效证明文件或检测报告。
○3绝热材料采用导热系数小、阻燃，具有足够承载能力的材料，且不宜含有殖菌源，不得有散发异味及可能危害健康的挥发物。
○4地面辐射供暖工程中采用的EPS聚苯乙烯泡沫塑料材料主要技术指标要符合表1的规定。
二至十五层厚度为25mm,一层、顶层厚度为30mm。
低温热水地板辐射采暖专项施工方案
低温热水地板辐射采暖专项施工方案一、项目背景及概述随着现代建筑技术的发展，地板辐射采暖技术被广泛应用于建筑物采暖系统中。
低温热水地板辐射采暖是一种以热水为介质，通过地板表面传递热量的采暖方式，具有舒适、节能、环保等特点。
本文将介绍低温热水地板辐射采暖的施工方案。
二、工程准备1.施工前应做好相关的工程准备工作，包括施工材料、设备和人员调配等。
2.各种施工材料的选择应符合国家相关标准，并经过质检验收。
3.施工设备的准备应充分考虑现场条件和施工量的需求。
4.确保施工人员具备相关证书，并进行安全培训。
三、施工步骤1.前期准备：(1)施工前应清理地面，确保地面平整干净。
(2)根据图纸要求，确定辐射采暖系统的布置和管道走向。
(3)在地面上进行划线，确定管道的安装位置和间距。
2.管道安装：(1)根据划线，在地面上开凿适当的沟槽，保持沟槽的平整和平行。
(2)安装管道：将管道放入沟槽内，保持管道的平整，并采用专用的夹箍固定。
(3)连接管道：使用专用的连接件将管道进行连接，确保连接口的牢固和密封。
3.测试和验收：(1)管道安装完成后，进行泄漏测试和水压试验，确保系统的安全性和可靠性。
(2)进行制冷试验：通过加热和冷却系统，测试制冷效果，检测系统是否工作正常。
(3)进行运行试验：在实际运行中，检查系统的运行情况，包括供暖效果、水温等。
四、施工注意事项1.施工过程中应确保安全，遵守相关的安全规定，配备好必要的防护用具。
2.施工过程中要注意环境保护，避免对周围环境造成污染。
3.施工过程中要注意施工质量，确保施工材料和设备的质量，保证施工的可靠性和耐久性。
五、施工质量控制1.施工过程中应按照施工图纸和规范要求进行施工，并进行记录和验收。
2.施工完成后，进行系统的测试和调试，确保系统的正常运行。
3.将施工，测试和调试的记录整理归档，以备后期维护和改造。
六、总结通过以上施工方案，可以确保低温热水地板辐射采暖系统的正常运行和施工质量的可控，为建筑物提供舒适的采暖环境，实现节能和环保的目标。
低温热水地板辐射采暖系统施工工艺
1 低温热水地板辐射采暖系统施工工艺1.1施工条件（1）设计图纸及其它技术文件齐全，图纸已进行会审，施工方案已通过审批，并已进行技术交底。
（2）结构施工基本结束，具备室内采暖系统安装作业面，建筑已提供准确的各楼层地面标高线，主要作业条件满足施工要求。
（3）现场施工用水、用电、材料采购、主要施工机具等能满足施工需要。
1.2工艺流程材料进场、报验→检查作业面→固定分、集水器→铺设绝热层苯板→铺设地暖反射膜→敷设地暖管→连接分水器→试压（第一次试压）→带压回填混凝土→试压（第二次试压）→地面层施工1.3施工方法与工艺要求一、材料进场验收根据集团住宅设计标准要求“采暖水管管材，采暖热表至户内分集水器采用PPR 管，管材等级4级，管系列S4，热熔连接；低温地板辐射采暖盘管采用PE-RT管”。
集水器、分水器、管材及绝热层等材料的材质、尺寸、规格应符合设计及合同要求，进场材料按相关要求验收，做好验收记录并及时归档。
二、分、集水器安装（1）墙面抹灰完成后，在墙上划线确定分集水器安装位置及标高，安装时要求横平竖直。
（2）水平安装时，宜将分水器安装在上，集水器安装在下，按设计要求距地面高度处固定。
如右示意图：（3）热集水器入口阀组采用PE-RT管件热熔容易造成管口不同程度缩径，造成供暖热水流量减小影响供热效果，建议采用热镀锌钢管连接，避免该情况出现。
三、绝热层铺装（以挤塑聚苯板为例）（1）地板采暖工程施工前要求将地面清扫干净，确保地面平整，无凹凸不平、起壳空鼓、基层开裂、沙石碎块、钢筋头等现象。
（2）绝热材料铺设在平整的结构层或平整的地面上，要求铺设平整、搭接严密，边缝挤满。
直接与土壤接触或有潮湿气体侵入的地面，在铺放绝热层之前应先铺一层防潮层。
（3）门口等不规则部位铺设时，要按实际形状采用刀割成型后铺设。
（4）盘管前，质检员须按设计图纸重新核对一次，无误后方可转入下一道工序。
四、辐射层及钢丝网铺装辐射层材料应铺平铺严，接缝处用密封胶带封严。
(整理)低温地板辐射采暖工程施工工序说明模板.
低温地板辐射采暖工程施工工序说明一、设计依据及主要参数1、系统提供的热源一般为≤60℃，供回水温差不宜大于10℃；系统的最大压力为0.8Mpa，正常为≤0.6Mpa.2、建筑平面图和技术要求。
3、本溪地区冬天平均温度按零下19℃考虑。
4、室内设计温度为：卧室 18——22℃厨房、餐厅、客厅 20——22℃卫生间 20——22℃5、采暖层厚度为≥70mm。
6、参考文件：⑴、辽宁省建设厅《辽宁省建筑标准设计采暖标准图集》辽2000T902；⑵、德国工业标准DIN4725《热水地板采暖规定》；⑶、北京市《低温热水地板辐射供暖应用技术规程》；⑷、GBJ19-87《采暖通风与空气调节设计规范》；⑸、GBJ19-82《采暖与卫生工程施工及验收规范》；⑹、陆耀庆著中国建筑工业出版社《实用供热空调设计手册》；⑺、北京建筑设计院《建筑设备专业设计技术措施》。
二、基本方案1、系统控制系统的控制是通过调节分、集水器上的手动调节阀来调节各环路的流量，从而达到调节各房间温度的要求。
建筑设计应为分、集水器合理设置，提供适当的条件，每一分、集水器的分支路不宜多于8路；住宅每户至少应设置一套分、集水器，其直径应大于总供回水管径，位置应高于地热PEX 管，并配置排气阀。
2、地板的供热特性每户房间负荷面积热指标为80W/m2，则辐射采暖地板的供热特性应等于负荷面积热指标，但考虑到橱柜等家具的布置对地板的散热效果的影响，设计的地板供热特性比80W/m2稍高10%，即地板供热特性取q=88W/m2。
地表温度ITP核算：每户的TEP=26℃→29℃。
3、PE－ER管间设计选取用20×2.0PEX交联聚乙烯管材，地面覆盖物设计为厚地毯，覆盖加热管的砼厚设计为55mm，热水供水温度为60℃供回水温差为△T=10℃，则管间距为150mm—300mm。
4、布管方式：应根据房间热工特性和保证温度均匀的原则，可分别采用旋转形、往复形或直列形等布管方式。
