第4章井下打捞工具
在修井作业中,打捞作业占三分之二以上,而井下落物种类繁多,形态各异,其中主要有管类落物、杆类落物、绳类落物、井下仪器工具类落物、破损胶皮、卡瓦及磨套铣金属碎屑等。打捞工具就是针对不同落物的特点设计制造的,用来打捞井下落物的工具。打捞工具按照境内落物的类型,可分为管类打捞工具、杆类打捞工具、绳缆类打捞工具、测井仪器类打捞工具、小物件类打捞工具。比如打捞筒、打捞矛、公锥、母锥、强磁打捞器、内钩、外钩、一把抓、捞杯、钢丝刷等。
4.1 锥类打捞工具
锥类打捞工具是一种专门从管类落物(油管、钻杆、封隔器、配水器等下井工具)的内孔或外壁上进行造扣而打捞落物的专用工具,打捞成功率较高,操作也较容易掌握。锥类打捞工具分为公锥和母锥两种形式。

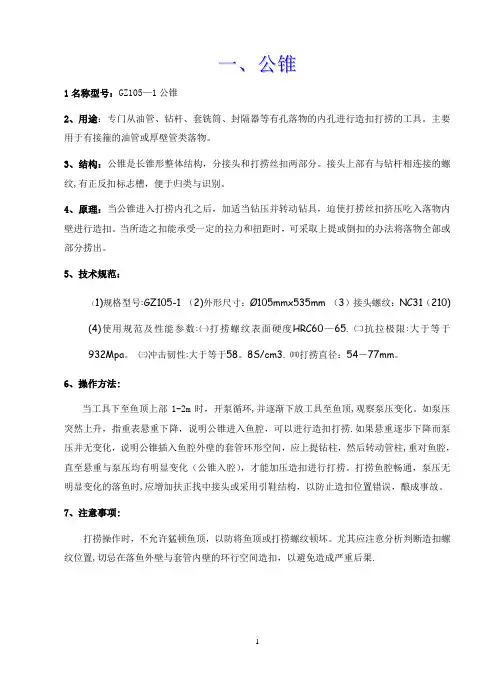

4.1.1 公锥
公锥由连接头和锥体两部分组成,一般是长锥形整体结构。锥体的螺纹有三角形螺纹和锯齿形螺纹两种,同时又分有排屑槽和无排屑槽形式,公锥的结构如图4-1所示。
图4-1 公锥结构示意图
工作原理:当公锥进入打捞落物内孔之后,加适当的钻压,并转动钻具,迫使打捞螺纹挤压吃入落鱼内壁进行造扣。当所造之扣能承受一定的拉力和扭矩时,可采用上提或倒扣的办法将落物全部或部分捞出。
4.1.2 母锥
母锥是长筒形整体结构,由接头与本体两部分构成。接头上有正、反扣标志槽,本体内锥面上有打捞螺纹。打捞螺纹与公锥相同,有三角形螺纹和锯齿形螺纹两种,同时也分有排屑槽和无排屑槽两种形式,母锥的结构如图4-2所示。
工作原理:母锥工作原理与公锥相同,均依靠打捞螺纹在钻具压力与扭矩作用下,吃入落物外壁造扣,将落物捞出。就造扣机理而言,属挤压吃入,不产生切屑。
图4-2 母锥结构示意图
4.2 矛类打捞工具
矛类打捞工具按作用原理可分为水力式打捞矛和机械式打捞矛;按工具结构特点可分为不可退式滑块捞矛、接箍捞矛、可退式捞矛3大类。其中滑块捞矛又有单牙块与双牙块两种;接箍捞矛又分为抽油杆接箍捞矛和油管接箍捞矛两种。
4.2.1 水力打捞矛
用途:水力打捞矛用于从落鱼内孔打捞各种大直径管类落鱼,如断裂的套铣管、提打捞简和大直径冲铣管等。
结构:水力打捞矛由上接头、矛体、活塞、活塞推杆、弹簧、卡瓦及锥体等组成,结构如图4-3所示。
1-上接头,2-矛体,3-密封圈,4-活塞,5-活塞推杆,
6-卡瓦,7-拉簧,8-弹簧
图4-3 水力打捞矛结构示意图
工作原理:当工具进入落物内腔之后,开泵憋压,迫使活塞推杆带动卡瓦销子沿直槽向下滑动,推动卡瓦沿锥面向下使卡瓦张开,直至与落鱼内孔完全结合将落鱼捞获为止。当活塞下行一定长度之后,矛体中部连接通孔打开,如果此时卡瓦未处于打捞位置时可继续下行,直至连通孔处于打捞位置为止。然后上提钻柱,由于落鱼的自重使落鱼、卡瓦、锥体三者卡死,将落鱼捞出。
4.2.2 滑块捞矛
(1)结构原理
用途:滑块捞矛是内捞工具,它可以打捞钻杆、油管、套铣管、衬管、封隔器、配水器、配产器等具有内孔的落物,又可对遇卡落物进行倒扣作业或配合其他工具使用(如震击器、倒扣器等),结构如图4-4所示。
1-上接头,2-矛杆,3-滑块,4-锁块,5-螺钉
图4-4 滑块捞矛结构示意图
工作原理:当矛杆与滑块进入鱼腔之后,滑块依靠自重向下滑动,滑块与斜面
产生相对位移,滑块齿面与矛杆中心线距离增加,使其打捞尺寸逐渐加大,直至与鱼腔内壁接触为止。上提矛杆时,斜面向上运动所产生的径向分力,迫使滑块咬入落物内壁,抓住了落物。
(2)滑块捞矛受力分析
①打捞状态下矛杆受力分析
取矛杆为研究对象,如图4-5所示,矛杆受到 8 个力的作用:竖直向上的上部钻具的拉力F ,竖直向下的滑块重力G 1、G 2,竖直向下的矛杆重力G 3 ,垂直于与矛
杆轴线呈θ夹角的斜面斜向下方的滑块压力F N1、F N2,沿与矛杆轴线呈θ夹角的斜面
斜向下方的滑块对矛杆的静摩擦力f 1、f 2 。
图4-5 矛杆受力分析图
由于滑块和斜面均与矛杆轴线呈θ夹角,得
21G G = (4-1)
21f f = (4-2)
21N N F F = (4-3)
由力的平衡条件得
0)cos cos cos sin (2121321=++++++-=θθθθf f F F G G G F F N N y 合 (4-4)
由式上几式得
θθcos 2sin 221131f F G G F N +++= (4-5)
②打捞状态下滑块受力分析
取滑块为研究对象,如图4-6所示,滑块受到 5 个力的作用,竖直向下的滑块重力G 1,竖直向下的滑块与鱼腔内壁的摩擦力f ,水平向右的鱼腔内壁对滑块的压
力F NG ,垂直于斜面斜向上方的矛杆压力F N1’,沿斜面斜向上方的矛杆拉力f 1。
图4-6 滑块受力示意图
设滑块与鱼腔内壁的轴向静摩擦系数为μ,根据摩擦定律得
NG F f μ= (4-6)
由力的平衡条件得
0sin cos 111=--'+='f G F f F N y θθ合 (4-7)
由式(4-6)、式(4-7)得
θμθsin cos 111'-+='N NG F F G f (4-8)
由于1f 与'1f ,1N F 与 '1N F 是作用力与反作用力,根据牛顿第三定律得
'=11f f (4-9)
'=11N N F F (4-10)
由式(4-8)-(4-10)得
θμθsin cos 111N NG F F G f -+= (4-11)
由式(4-5)和式(4-11)得
μ243
1G G F F NG --= (4-12)
由于1G 、3G 是常数,由式(12)可知,水平向右的鱼腔内壁对滑块的压力NG F
