HXD3型交流传动电力机车说课讲解
HXD3型机车制动机介绍与常见故障分析判断ppt课件
IPM常见故障及处理:
信息概况①： 1月27日HXD3C-602Ⅰ端制动显示屏（LCDM）死机（列车管、均衡风管 、制动缸压力显示与实际不符），II端显示正常，LCDM记录故障代码ILC （通信丢失）。 信息概况②： 4月11日HXD3C485机车，Ⅰ端操纵自阀初减保压后，制动机自动减压排 风不止，制动屏显示:空气制动机故障，制动机不能缓解。IPM上 NETWORK FALL(通信故障)红灯亮，制动屏上指针及数据消失。指挥司 机断开QA50重新闭合后正常。调阅制动屏故障履历记录：F:090-IPM CN 失效，调阅微机屏记录：制动机IPM CN故障。 信息概况③： 6月14日HXD3C469机车，怀化库内试验发现两端单阀、自阀各位置均不 起作用、均衡风缸、列车管、制动缸均不缓解，微机屏显示制动机故障， 断蓄电池重合复位现象相同。 处理情况：更换IPM。
HXD3型机车制动机介绍与常见故障分析判断
电子制动阀EBV
EBV位于操纵台上， 司机用它来控制单独 制动(机车)及自动制 动(列车)。
HXD3型机车制动机介绍与常见故障分析判断
EBV常见故障及处理:
信息概况①： 5月5日HXD3C-615机车， LCDM记录两次F:077-限制开关开（EBV）。 检查为Ⅱ端操纵时出现。 处理情况：更换Ⅱ端EBV，制动机自检通过，反复制动机试验正常。 信息概况②： 5月21日HXD3C-471机车，Ⅱ端操纵运行中自阀运转位，均衡风缸、列 车管有时会自动初减，初减后会自动缓解。调阅制动屏及微机屏无故障记 录。 处理情况：更换Ⅱ端EBV，分析为EBV内部电位器有时出现瞬间无信号输 出导致自动减压后又缓解。 信息概况③： 9月16日HXD3C-797机车，电制工况，发生一次列车管自动减压80kpa， 将大闸移抑制位再回运转位后正常。制动屏显示制动系统故障，惩罚制动 。调阅故障记录有085-EBVCN故障。 处理情况：更换Ⅱ端EBV,分析为Ⅱ端EBV故障造成惩罚制动。

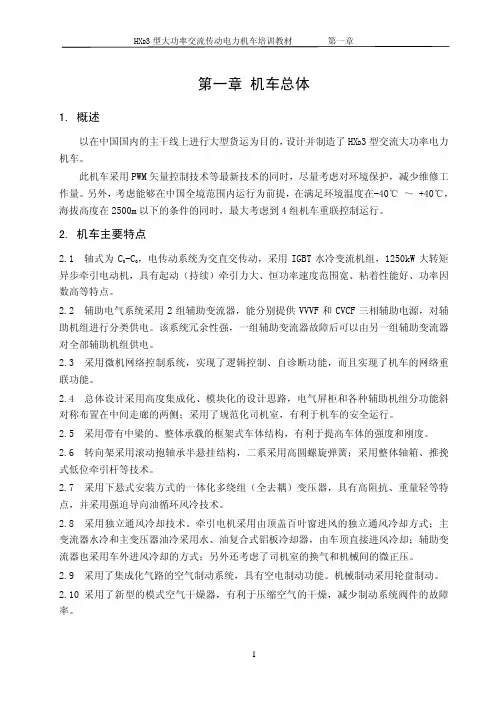

HXD3型大功率交流传动电力机车培训教材
第一章 机车总体1. 概述以在中国国内的主干线上进行大型货运为目的，设计并制造了HX D3型交流大功率电力机车。
此机车采用PWM矢量控制技术等最新技术的同时，尽量考虑对环境保护，减少维修工作量。
另外，考虑能够在中国全境范围内运行为前提，在满足环境温度在-40℃ ～ +40℃，海拔高度在2500m以下的条件的同时，最大考虑到4组机车重联控制运行。
2. 机车主要特点2.1 轴式为C0-C，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。
2.2 辅助电气系统采用2组辅助变流器，能分别提供VVVF和CVCF三相辅助电源，对辅助机组进行分类供电。
该系统冗余性强，一组辅助变流器故障后可以由另一组辅助变流器对全部辅助机组供电。
2.3 采用微机网络控制系统，实现了逻辑控制、自诊断功能，而且实现了机车的网络重联功能。
2.4 总体设计采用高度集成化、模块化的设计思路，电气屏柜和各种辅助机组分功能斜对称布置在中间走廊的两侧；采用了规范化司机室，有利于机车的安全运行。
2.5 采用带有中梁的、整体承载的框架式车体结构，有利于提高车体的强度和刚度。
2.6 转向架采用滚动抱轴承半悬挂结构，二系采用高圆螺旋弹簧；采用整体轴箱、推挽式低位牵引杆等技术。
2.7 采用下悬式安装方式的一体化多绕组（全去耦）变压器，具有高阻抗、重量轻等特点，并采用强迫导向油循环风冷技术。
2.8 采用独立通风冷却技术。
牵引电机采用由顶盖百叶窗进风的独立通风冷却方式；主变流器水冷和主变压器油冷采用水、油复合式铝板冷却器，由车顶直接进风冷却；辅助变流器也采用车外进风冷却的方式；另外还考虑了司机室的换气和机械间的微正压。
2.9 采用了集成化气路的空气制动系统，具有空电制动功能。
机械制动采用轮盘制动。
2.10 采用了新型的模式空气干燥器，有利于压缩空气的干燥，减少制动系统阀件的故障率。
铁路和谐电力3型机车介绍
HXD3型电力机车
2004年10月27日，铁道部与大连机车签订合同，订购 60辆该型机车，以日本EH500型作为技术平台，其中首4 辆（30001-30004）整车进口，12辆（30005-30016）散 件进口组装，东芝提供原装部件；其後44辆透过日本技 术转移，由大连机车厂制造达至“国产化”。首辆机车 出厂曾被改称为“神龙1型”（SL1），不久即改称为 “和谐型”，编号改为HXD30xxx。 铁道部加订了180台HXD3型机车，使其数量增至240 台。 2008年2月18日，铁道部再向大连增购400台HXD3， 总值近60亿元人民币。
司机室设备布置及功能
机械间设备布置及功能
蓄电池柜/充电柜 复合冷却塔 第一牵引风机 第二、三牵引风机 螺杆式空压机 制动单元柜
牵引变流器CI1-CI3
风源净化装臵
卫生间/更衣室
控制电器柜
TCMS柜/电务柜
牵引变流器CI4-CI6
牵引风机
复合冷却塔 螺杆式空压机
机械间设备布置及功能
机械间设备布置及功能
序 号 1 2 3 4 5 项目 传动方式 变流系统 牵引电机 轮周功率 辅助电源 HX系列机车 交流传动 三相交流异步电机 1200-1600KW IGBT逆变器（变频调速、 节能） 韶山系列机车 直流传动 直流电机 800KW 旋转式劈相机（单一频率）
IGBT牵引变流器（全控型）晶闸管相控整流器（半控型）
车顶高压设备及功能
高压隔离开关
采用2台BT25.04型高压隔 离开关，该开关是采用电空控 制方式进行转换的。当一台受 电弓发生故障接地时，可通过 控制电器柜上的隔离开关将其 打至对应隔离位，通过微机柜 TCMS发出指令来控制相关电空 阀，实现高压隔离开关的开闭 操作，以切除故障的受电弓， 同时使用另一台受电弓维持机 车正常运行，减少机破，提高 机车运用可靠性。

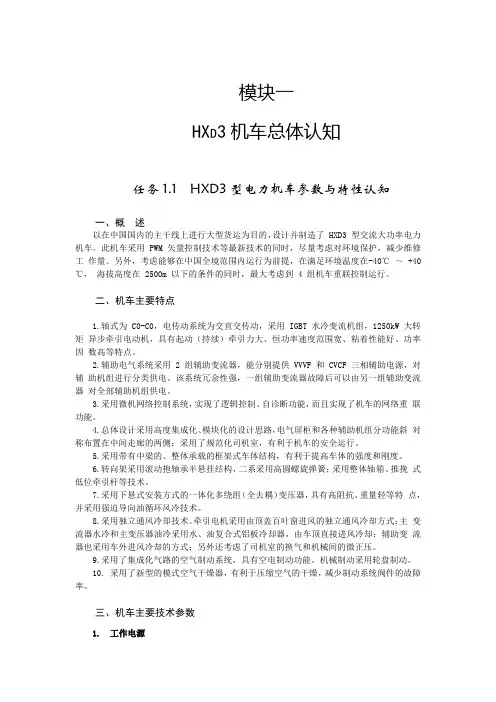

HXD3机车总体认知
模块一HX D3机车总体认知任务1.1HXD3型电力机车参数与特性认知一、概述以在中国国内的主干线上进行大型货运为目的，设计并制造了HXD3型交流大功率电力机车。
此机车采用PWM矢量控制技术等最新技术的同时，尽量考虑对环境保护，减少维修工作量。
另外，考虑能够在中国全境范围内运行为前提，在满足环境温度在-40℃～+40℃，海拔高度在2500m以下的条件的同时，最大考虑到4组机车重联控制运行。
二、机车主要特点1.轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。
2.辅助电气系统采用2组辅助变流器，能分别提供VVVF和CVCF三相辅助电源，对辅助机组进行分类供电。
该系统冗余性强，一组辅助变流器故障后可以由另一组辅助变流器对全部辅助机组供电。
3.采用微机网络控制系统，实现了逻辑控制、自诊断功能，而且实现了机车的网络重联功能。
4.总体设计采用高度集成化、模块化的设计思路，电气屏柜和各种辅助机组分功能斜对称布置在中间走廊的两侧；采用了规范化司机室，有利于机车的安全运行。
5.采用带有中梁的、整体承载的框架式车体结构，有利于提高车体的强度和刚度。
6.转向架采用滚动抱轴承半悬挂结构，二系采用高圆螺旋弹簧；采用整体轴箱、推挽式低位牵引杆等技术。
7.采用下悬式安装方式的一体化多绕组（全去耦）变压器，具有高阻抗、重量轻等特点，并采用强迫导向油循环风冷技术。
8.采用独立通风冷却技术。
牵引电机采用由顶盖百叶窗进风的独立通风冷却方式；主变流器水冷和主变压器油冷采用水、油复合式铝板冷却器，由车顶直接进风冷却；辅助变流器也采用车外进风冷却的方式；另外还考虑了司机室的换气和机械间的微正压。
9.采用了集成化气路的空气制动系统，具有空电制动功能。
机械制动采用轮盘制动。
10.采用了新型的模式空气干燥器，有利于压缩空气的干燥，减少制动系统阀件的故障率。

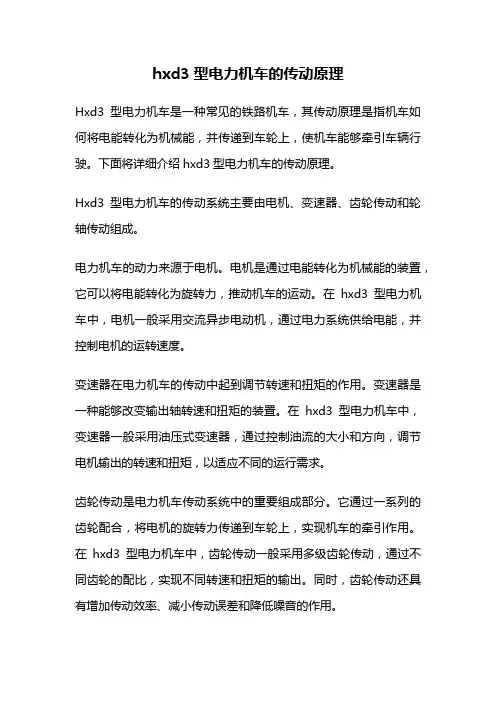

hxd3型电力机车的传动原理
hxd3型电力机车的传动原理Hxd3型电力机车是一种常见的铁路机车，其传动原理是指机车如何将电能转化为机械能，并传递到车轮上，使机车能够牵引车辆行驶。
下面将详细介绍hxd3型电力机车的传动原理。
Hxd3型电力机车的传动系统主要由电机、变速器、齿轮传动和轮轴传动组成。
电力机车的动力来源于电机。
电机是通过电能转化为机械能的装置，它可以将电能转化为旋转力，推动机车的运动。
在hxd3型电力机车中，电机一般采用交流异步电动机，通过电力系统供给电能，并控制电机的运转速度。
变速器在电力机车的传动中起到调节转速和扭矩的作用。
变速器是一种能够改变输出轴转速和扭矩的装置。
在hxd3型电力机车中，变速器一般采用油压式变速器，通过控制油流的大小和方向，调节电机输出的转速和扭矩，以适应不同的运行需求。
齿轮传动是电力机车传动系统中的重要组成部分。
它通过一系列的齿轮配合，将电机的旋转力传递到车轮上，实现机车的牵引作用。
在hxd3型电力机车中，齿轮传动一般采用多级齿轮传动，通过不同齿轮的配比，实现不同转速和扭矩的输出。
同时，齿轮传动还具有增加传动效率、减小传动误差和降低噪音的作用。
轮轴传动是电力机车传动系统的最后一环，它将齿轮传动的力量传递到车轮上，使机车能够牵引车辆行驶。
在hxd3型电力机车中，轮轴传动通常采用直接连接的方式，即将电机输出的动力通过齿轮传递到轮轴上，再由轮轴传递到车轮上，最终实现机车的牵引作用。
hxd3型电力机车的传动原理是通过电机、变速器、齿轮传动和轮轴传动等组成部分，将电能转化为机械能，并传递到车轮上，实现机车的牵引作用。
这一传动系统不仅能够提供足够的动力和扭矩，还能够适应不同的运行需求，并具有较高的传动效率和可靠性。
通过不断的技术改进和创新，hxd3型电力机车的传动系统将会更加先进和高效，为铁路运输提供更好的支持。
电力机车车体- HXD3电力机车车体结构认知
项目一
电力机车总述
任务四 HXD3电力机车车体结构认知
HXD3型电力机车是我国 第一批和谐型电力机车，首台于 2006年12月下线。是由大连机 车车辆有限公司生产，总功率 7200KW，轴列式为C0-C0。
任务四 HXD3电力机车车体结构认知
任务四 HXD3电力机车车体结构认知
任务四 HXD3电力机车车体结构认知
三、HXD1型机车车体结构
2. 司机室： 司机室钢结构的所有板梁
厚度均为8 mm，司机室内部采 用铝板装修。前窗玻璃为一块 柱面玻璃，直接黏结于司机室 的风挡玻璃框上，侧窗采用提 拉式结构。司机室各墙、顶棚、 地板都添加防寒隔声材料。司 机室门采用气密封整体门，即 门和门框是一个整体，门框直 接安装到司机室门洞口钢结构 上。
任务四 HXD3电力机车车体结构认知
三、HXD1型机车车体结构
3. 侧墙及隔墙： 侧墙承担了大部分的垂直
载荷，侧墙立柱都与底架边梁 相连。为了将底架的力有效地 传递到蒙皮，使整个蒙皮能均 匀地承受载荷，配置了由立柱 和横梁组成的骨架网格，网格 梁全部采用 120 mm×80 mm×8 mm的方管。
下部排障器上方，为底架、司 机室与排障器的过渡部件，主 要由2.5 mm厚的蒙皮和8 mm厚 的纵横板梁骨架组焊而成。
THANK YOU
三、HXD1型机车车体结构
1. 底架装配： 底架是机车主要承载部件，
它不但承受车体本身的质量和 车内所有设备的质量，同时还 传递牵引力和制动力以及复杂 的动应力。
任务四 HXD3电力机车车体结构认知
三、HXD1型机车车体结构
1. 底架装配： HXD3型车体底架主要分端
梁、旁承梁、中梁（变压器 梁）、边梁等。其中端梁安装 有钩缓装置用以牵引，中梁下 面吊挂着主变压器，旁承梁则 通过旁承座连接转向架支撑整 个车体。
HXD3-电气系统介绍-讲课资料
高压电气连锁保护
■
■
■
司乘人员上、下顶盖时要打开或关闭机械室天窗、或者对高压电器进 行检查时需要打开柜门，为了确保安全，设置了高压互锁功能。高压 接地开关QS10上配有一把蓝色钥匙和两把黄色钥匙，其中蓝色钥匙可 以控制受电弓的升弓气路，黄色钥匙可以打开机械室天窗或高压电器 柜门，通过他们与接地开关的连锁控制，实现HXD3型电力机车的 高 压电气安全互锁功能。 机车正常运行时，高压接地开关QS10置运行位，此时兰色钥匙可以拔 出，插入管路柜上的升弓气路阀，保证受电弓的气路连通，同时QS10 的辅助连锁触点闭合（信号425得电），为主断路器闭合提供了必要条 件。 机车需要打开顶盖或电器柜柜门进行检修时，首先断开主断路器并降 弓，然后将空气管路柜上的兰色钥匙旋转拔除，切断升弓气路；将兰 色钥匙插入接地开关QS10并向右旋转，然后将接地开关旋至接地位， 保证车顶设备可靠接地，此时旋转黄色钥匙并拔出，可以打开车顶盖 或高压电器柜门。
■
接触网电流通过受电弓AP1或AP2引入机 车，经高压隔离开关QS1或QS2和主断路 器QF1，通过大A端子进入车内，，经 25kV高压电缆由车内至车下，穿过TA1与 主变压器原边1U端子相连，经过主变压 器原边，从1V端子流出，穿过TA2与车体 地相连，最后通过6个并联的回流装置 EB1～EB6，从轮对回流至钢轨
■
■
■
■
HXD3型电力机车中间直流电路由中间电压支撑电容、瞬 时过电压限制电路和主接地保护电路组成。 中间电压支撑电容主要起稳定中间回路电压，同时可对四 象限脉冲整流器和逆变器产生的高次谐波进行滤波。 瞬时过电压限制电路由IGBT和限流电阻组成。 主接地保护电路由跨接在中间回路的两个串联电容和一个 接地信号传感器组成。每套机组分别含三套接地保护电路， 可以分别对三个交直交牵引电路进行监测和保护，接地检 测信号送TCMS，进行故障显示，接地保护开关设在控制 电器柜上，可进行故障切换运行。
HXD3电力机车部件演示课件
1分钟3240V（新造时
5400V）
• 最高使用转数 2662 rpm （120km/h，车轮径1150mm）
• 最高试验转数 3195 rpm
• 总重量
2600kg
• 齿轮比
4.81（101/21）
26
机车主要部件介绍
12、牵引通风机组 本机器是冷却HXD3型电力机车主电动机的，安装在机 械室内的。其构造为，冷却风从顶盖的通风窗处进入， 再送入通风机中，然后由通风机通过通风道将冷却风送 入主电动机中进行冷却，最后排到大气中。
HXD3型交流传动电力机车构造、结构组成
1
机车电气系统
1、主电路系统
2
机车电气系统
2、辅助电气系统
3
1、受电弓 机车主要部件介绍
受电弓是电力机车上一个重要的电气部件，通过它直接与接触网接
触，将电流从接触网上引入机车，供车内的电气设备使用。它安装
在车顶上，不用时处于折叠状态，运用时升起与接触网接触。
27
表11-1 性能及额定值
机车主要部件介绍
电动机
方式
笼形
通风方式
全封闭外冷式
相数
3φ
极数
2Ｐ
额定值
连续
输出功率
18.5ｋＷ
电压
380Ｖ
电压变动范围
380Ｖ －5％～＋5％
电流
35.5Ａ
频率数
50Ｈｚ
转速
2930 r/min
绝缘种类
Ｆ种
周围温度 括号内为保管温度
－25～40℃ （－40～40℃）
保护方式
1U; 1V; 2U1; 2V1; 2U2; 2V2; 2U3;
2V3; 2U4; 2V4; 2U5; 2V5;2U6; 2V6; 3U1; 3V1; 3U2; 3V2
hxd3型电力机车传动原理
hxd3型电力机车传动原理我们来了解一下电力传动的原理。
电力传动是指通过电能将动力传递到机械设备以实现运动的一种方式。
在hxd3型电力机车中，电能由供电系统提供，通过牵引变流器将电能转换为机械能。
牵引变流器根据司机的操作控制电机的工作方式，将电能转换为机械能驱动机车运动。
我们来了解一下hxd3型电力机车的组成。
hxd3型电力机车的主要部件包括牵引变流器、牵引电机、传动装置、转向架和制动系统等。
牵引变流器是将供电系统提供的电能转换为机械能的关键部件，它可以根据司机的操作控制电机的工作方式。
牵引电机是电力机车的动力来源，它通过传动装置将电能转换为机械能，驱动机车运动。
传动装置是将电能转换为机械能的中间环节，它将牵引电机的转速和扭矩传递给车轮，实现机车的运动。
转向架是支撑机车车体和传动装置的部件，它可以使机车进行转向。
制动系统是用于控制机车速度和停车的关键部件，它可以通过对车轮施加制动力来减速和停车。
我们来了解一下hxd3型电力机车传动系统的工作流程。
在机车运行前，司机需要对机车进行启动准备工作。
启动后，供电系统将电能提供给牵引变流器，牵引变流器根据司机的操作将电能转换为机械能。
然后，牵引电机通过传动装置将机械能传递给车轮，驱动机车开始运动。
在运动过程中，司机可以通过控制牵引变流器调节电机的工作方式，实现机车的加速和减速。
当需要减速和停车时，司机可以通过操作制动系统施加制动力，使机车减速并最终停车。
hxd3型电力机车采用电力传动的方式实现机车的运动。
通过牵引变流器将供电系统提供的电能转换为机械能，再通过传动装置将机械能传递给车轮驱动机车运动。
hxd3型电力机车的传动系统可靠高效，具有灵活调节和良好的动力性能，是现代化铁路运输中不可或缺的重要装备。
HXD3-电气系统介绍-讲课资料
■机车需要打开顶盖或电器柜柜门进行检修时，首先断开主断路器并降 弓，然后将空气管路柜上的兰色钥匙旋转拔除，切断升弓气路；将兰 色钥匙插入接地开关QS10并向右旋转，然后将接地开关旋至接地位， 保证车顶设备可靠接地，此时旋转黄色钥匙并拔出，可以打开车顶盖 或高压电器柜门。
■通过采集原边低压电流互感器TA2和高压电 压互感器TV1提供的电流和电压信号来实现 电能的计量
高压电气连锁保护
■ 司乘人员上、下顶盖时要打开或关闭机械室天窗、或者对高压电器进 行检查时需要打开柜门，为了确保安全，设置了高压互锁功能。高压 接地开关QS10上配有一把蓝色钥匙和两把黄色钥匙，其中蓝色钥匙可 以控制受电弓的升弓气路，黄色钥匙可以打开机械室天窗或高压电器 柜门，通过他们与接地开关的连锁控制，实现HXD3型电力机车的 高 压电气安全互锁功能。
主变压器
2.3主变流器
■每台机车装有两个变流器机箱，每一变流器 机箱内含有3组主变流器和一组辅助变流器。 使其结构紧凑，便于设备安装。 ■主变流器由四象限整流器、直流环节、逆变 器组成。采用IGBT元件。主变流器的性能 适应货运机车大牵引力的特点。 ■主变流器采用水冷技术，具有冷却效果好、 无污染、重量轻、结构上维修方便等特点， 是国际上流行的冷却方式。
２机车主电路：
原边网侧电路； 主变压器； 主变流器； 牵引电动机； 库用动车电路等组成。
机车主电路
2.1原边网侧电路
■网侧电路由2台受电弓AP1、AP2、2台高 压隔离开关QS1、QS2、1个高压电流互感 器TA1、1个高压电压互感器TV1、1台主 断路器QF1、1台高压接地开关QS10、1台 避雷器F1、主变压器原边绕组AX、1个低 压电流互感器TA2和回流装置EB1～6等组 成。
《电力机车控制》教学课件—05 HXD3电气线路
4 辅助电路的保护系统
3．辅助变流器中间直流回路电压保护 辅助变流器中间直流回路设有两组电压监测环节， 其中DCPT4 是用于四象限整流器的控制，DCPT5 是用于 逆变器的控制：当DCPT5 监测到中间回路电压大于等于 825 V 或小于等于580 V 时，中间回路电压保护环节动 作，逆变器门极被封锁，逆变器停止输出；当DCPT4 监 测到中间回路电压大于等于825 V 或小于等于270 V 时， 四象限整流器门极被封锁，四象限整流器停止输出。
2、主变流器由四象限整流器、直流环节、逆变器组成。 采用IGBT元件。主变流器的性能适应货运机车大牵引力的 特点。
3、主变流器采用水冷技术，具有冷却效果好、无污染、 重量轻、结构上维修方便等特点，是国际上流行的冷却方 式。
1 HXD3型电力机车牵引变流器简介
■ 开关元件：
■ 冷却方式：
■ 四象限脉冲整流器
辅助变流器 UA11 的输出，经过辅助滤波器LC，通过 输出接触器KM1给牵引风机电动机MA11、MA12、MA13、 MA14、MA15、MA16和冷却塔风机电动机MA17、 MA18供电。
2 辅助变流器供电电路
3 辅助电动机电路
机车上的各辅助电动机均通过各自的自动开关与辅助 变流器连接，除2台空气压缩机外，均不设电磁接触器，使 得辅助电动机电路更简化、更可靠。当辅助变流器采用软 起动方式进行启动，除空气压缩机电动机外，其他辅助电 动机也随之起动。空气压缩机的起动受电磁接触器的控制， 电磁接触器受机车司机控制扳键开关和总风缸空气压力继 电器的控制。
4 辅助电路的保护系统
1．辅助系统主电路接地保护 在辅助变流器UA11、UA12内部，分别设有1套接地保 护装置，进行辅助系统的接地保护。当对应辅助回路发 生接地故障且确认只有一点接地时，可以将控制电器柜 内对应的接地故障转换开关置“中立”位，继续维持机 车运行，回段后再作处理，也可将故障的辅助变流器切 除，机车维持一组辅助变流器供电，回段后再作处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机车主要技术性能指标
5、功率因数 当机车发挥10%及以上额定功率时≥0.98
，
1
PF
1[
PHOM
]2
4 2HOM si nHOP M
HOM —额定工况的调制度。
PHOM HOM —额定工况的功率和角度
机车主要技术性能指标
6、等效干扰电流（JP） • 额定功率时，机车在持续制牵引工况下，在距牵引变电
机车主要技术性能指标
9、机车动力学性能 • 机车能以5km/h速度安全通过半径为125m的曲线，并应
能在半径250m的曲线上进行正常摘挂作业。 • 机车动力学其它性能、参数符合TB/T2360-1993的有关
要求。
机车主要技术性能指标
10、机车单机以120km/h速度于平直道上施行紧急空气制 动时，最大制动距离
HXD3型电力机车主要特点
9 、采用了集成化气路的空气制动系统，具 有空电制动功能。机械制动采用轮盘制动。
HXD3型电力机车主要特点
10 、采用了新型的模式空气干燥器，有利于 压缩空气的干燥，减少制动系统阀件的故 障率。
机车主要技术性能指标
1、工作电源
• 电流制 单相交流50Hz
• 额定电压
25kV
• 在22.5kV～31kV之间时，机车能发挥额定功率，在 22.5kV～17.5kV和17.5kV～17.2kV范围内机车功率按不 同斜率线性下降，在17.2kV时功率为零；在31kV～ 31.3kV范围内机车功率线性下降至零。
功率输出(%)
100% 77.8%
17.2 kV 17.5 kV 22.5 kV
6 、转向架采用滚动抱轴承半悬挂结构，二 系采用高圆螺旋弹簧；采用整体轴箱、推 挽式低位牵引杆等技术。
HXD3型电力机车主要特点
7 、 采用下悬式安装方式的一体化多绕组 （全去耦）变压器，具有高阻抗、重量轻 等特点，并采用强迫导向油循环风冷技术。
HXD3型电力机车主要特点
8 、 采用独立通风冷却技术。牵引电机采用 由顶盖百叶窗进风的独立通风冷却方式； 主变流器水冷和主变压器油冷采用水、油 复合式铝板冷却器，由车顶直接进风冷却； 辅助变流器也采用车外进风冷却的方式； 另外还考虑了司机室的换气和机械间的微 正压。
•
≤800m（23t轴重）
•
≤900m（25t轴重）
机车特性控制
1、机车牵引特性
机车的牵引、制动控制采用恒牵引力（制动力）、准恒 速特性控制方式。 牵引特性控制要求： • 采用恒牵引力、准恒速特性控制； • 牵引控制司机控制器手柄为13级，级间能平滑调节； • 每级牵引力变化设定为△F＝80kN；
HXD3型交流传动电力机车构造、结构组成、 技术性能、主要特点
HXD3型电力机车主要特点
1、 轴式为C0-C0，电传动系统为交直交传 动，采用IGBT水冷变流机组，1250kW大 转矩异步牵引电动机，具有起动（持续） 牵引力大、恒功率速度范围宽、粘着性能 好、功率因数高等特点。
HXD3型电力机车主要特点
2 、 辅助电气系统采用2组辅助变流器，能分 别提供VVVF和CVCF三相辅助电源，对辅 助机组进行分类供电。该系统冗余性强， 一组辅助变流器故障后可以由另一组辅助 变流器对全部辅助机组供电。
HXD3型电力机车主要特点
3 、采用微机网络控制系统，实现了逻辑控 制、自诊断功能，而且实现了机车的网络 重联功能。
• 最大电制动力 370kN（15km/h～70km/h） （23t轴重）
•
400kN（15km/h～65km/h）（25t轴重）
机车主要技术性能指标
4、主要结构尺寸 • 轨距 • 轴式 • 机车总重
• • 轴重 • 机车前、后车钩中心距 • 车体底架长度 • 车体宽度 • 车体高度
1435mm C0-C0 138t % t （23t轴重） 150t % t （25t轴重） 23+2 t 20846mm 19630mm 3100mm 4100mm（新轮）
•
400 kN（25t轴重）
• 恒功率速度范围
65km/h～120km/h（25t轴重）
•
70km/h～120km/h（23t轴重
机车主要技术性能指标
3、 动力制动性能参数
• 电制动方式 再生制动
• 电制动功率 7200kW（70km/h～120km/h）（23t轴重）
•
7200kW（65km/h～120km/h）（25t轴重）
机车主要技术性能指标
4、主要结构尺寸
• 机车全轴距
14700mm
• 转向架固定轴距
2250+2000mm
• 车轮直径
1250mm（新轮）
•
1200mm（半磨耗）
•
1150mm（全磨耗）
• 受电弓落下时，滑板顶面距轨面高度 4775±30mm
• 受电弓滑板距轨面的工作范围
5200～
6500mm
• 车钩中心线距轨面高度（新轮）
31.0 kV 31.3 kV
网压
机车主要技术性能指标
2、牵引性能参数
• 电传动方式
交－直－交传动
• 持续功率
7200kW
• 机车速度：
• 持续制速度
70km/h（23t轴重）
•
65km/h（25t轴重）
• 最高速度
120km/h
• 起动牵引力
520kN（23t轴重）
•
570 kN（25t轴重）
• 持续牵引力（半磨耗轮） 370kN（23t轴重）
HXD3型电力机车主要特点
4 、 总体设计采用高度集成化、模块化的设 计思路，电气屏柜和各种辅助机组分功能 斜对称布置在中间走廊的两侧；采用了规 范化司机室，有利于机车的安全运行。
HXD3型电力机车主要特点
5 、 采用带有中梁的、整体承载的框架式车 体结构，有利于提高车体的强度和刚度。
HXD3型电力机车主要特点
所10km处测量≤2.5A
机车主要技术性能指标
7、额定网压下，在牵引工况发挥持续功率时的机 车总效率 ≥0.85
机车主要技术性能指标
8、机车微机控制功能
• 机车预备的顺序逻辑综合控制 • 机车牵引力和制动力控制 • 机车空电联合制动控制 • 机车主、辅电路过流、过压、欠压、接地等保护控制 • 机车空转/滑行保护控制 • 机车重联控制 • 机车轴重转移补偿控制 • 机车定速控制 • 停车状态下，微机控制系统自诊断功能 • 行驶过程中对被控对象进行实时在线监测诊断功能 • 故障信息的记录、保存和显示功能 • 故障记录的转储功能
