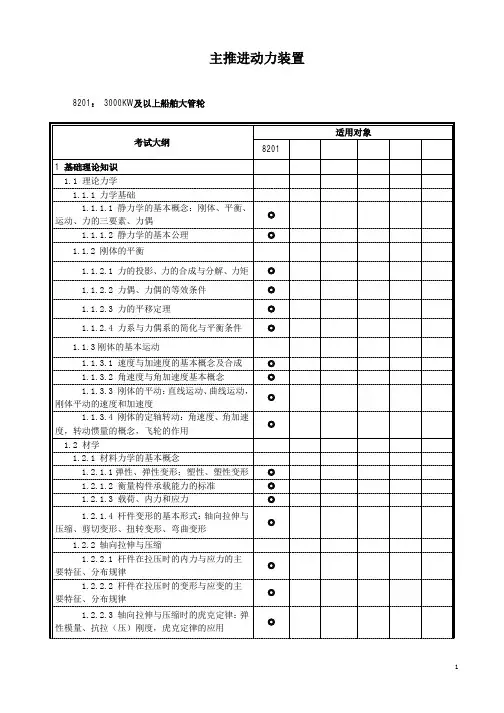

01规则大管轮考试大纲

1.3.9.2 液力传动的基本类型、液力变矩器
3
考试大纲和液力偶合器的工作特点
8201
适用对象
1.3.9.3 液力传动的特点及主要用途
1.4 金属材料及其工艺
1.4.1 金属材料的性能
1.4.1.1 金属材料的机械性能
1.4.1.2 金属材料工艺及其性能（冷加工工
艺、铸造工艺锻造工艺、焊接工艺）
8201
◎ ◎ ◎
○ ◎ ◎ ●
● ● ● ● ● ● ● ● ● ● ● ●
● ◎
适用对象
6
考试大纲
8201
适用对象
2.2.5.3 十字头销的磨损测量和裂纹检查，
十字头销的修理
●
2.2.5.4 活塞杆与活塞杆填料箱的检修
●
2.2.6 气缸
2.2.6.1 气缸的作用和工作条件
2.2.6.2 气缸的要求和材料
1.6.1.2 柴油机零件的化学腐蚀
1.6.1.3 防止化学腐蚀的措施
◎
1.6.2 电化学腐蚀及其防护
1.6.2.1 电化学腐蚀原理和腐蚀电池的种
类
1.6.2.2 船上常见的电化学腐蚀
◎
1.6.2.3 防止电化学腐蚀的措施
●
1.6.3 穴蚀
1.6.3.1 穴蚀的定义、特征及其机理
1.6.3.2 气缸套穴蚀的机理及防止气缸套
1.2.3.4 材料的挤压强度：材料在挤压时的 ◎
截面设计、许用载荷
1.2.4 扭转
1.2.4.1 轴的内力与应力的主要特征、分布
规律
◎
1.2.4.2 轴的变形与应变
◎
1.2.4.3 轴的刚度：实心轴、空心轴
◎
1.2.4.4 轴的强度：实心轴、空心轴

《轮机工程基础》课程标准

《轮机工程基础》课程标准一、课程信息二、课程性质与作用《轮机工程基础》是轮机工程技术专业的技术基础课程，属必修课。

其知识点是海船船员三管轮适任考试课程《船舶主推进动力装置》和《船舶辅机》的组成部分。

采用模块化教学，采用翻转课堂教学模式。

《轮机工程基础》的学习，有助于工程素质的培养，有助于提高专业分析能力，为后续专业课程《船舶柴油机》、《船舶辅机》等的学习奠定必要的理论基础。

表3列出了本课程对接的工作岗位及应培养的岗位能力。

表2 课程功能定位分析三、课程任务通过本门课程的学习，能使学生进一步理解和践行社会主义核心价值观，增强对国家海洋强国战略的使命感和认同感，树立民族复兴的责任感，培育精益求精的工匠精神。

根据岗位能力确定本课程目标是使学生掌握必需的轮机工程基础知识，达到STCW78/10公约和中华人民共和国海事局关于海船船员二/三管轮提出的与本课程有关的适任标准，提高职业发展能力，为成为船舶管理级轮机员打下基础。

四、课程目标1）素质目标（1）培养学生的空间想象能力和抽象思维能力。

（2）具有热爱科学、实事求是、独立思考的素养；具有创新意识和创新精神。

（3）具有诚实守信，认真负责；积极向上的职业精神和职业道德意识。

（4）树立科学发展观，注重生态环保；执行行业标准和法规，注重技术安全和劳动保护。

（5）与其他成员形成良好人际关系，善于团队协作。

（6）从学生的学习中进行思政教育，培养家国情怀。

把“立德树人”作为教育的根本任务的一种综合教育理念。

通过保质保量完成作业教育学生对待科学要严谨，有理有据。

用生活的事例引导学生思考做人做事的态度，做什么事都要严谨认真，促进行为思政教育。

树立民族复兴的责任感，能为国家的海洋强国和航运强国战略尽到自己的职责；培育爱岗敬业、精益求精的工匠精神；2）知识目标：（1）掌握的静力学基本知识与基本公理。

（2）了解材料力学的基本知识，掌握拉伸曲线，掌握轴向拉压和剪切应力与应变计算，掌握虎克定律；（3）了解应力集中的危害和措施，了解机械振动基本知识，掌握机械振动中轮机中的危害及采取措施；（4）掌握常见机构与和通用机械的组成、特点及应用；（5）掌握金属材料的性能、塑性变形、铁碳合金相图的组成与应用，掌握常用碳钢、合金钢、铸铁和有色金属的牌号、成分、热处理、特点及应用，了解非金属材料在轮机中的应用，掌握轮机工程常见材料；（6）掌握机械制图基本知识、掌握基本体和组合体的读图、画图的基本知识，掌握轮机常用的立体投影图和展开图，掌握标准件、零件图和装配图知识；（7）掌握轮机常用量仪和仪表的工作原理、特点和使用要点；了解轮机常用单位换算。

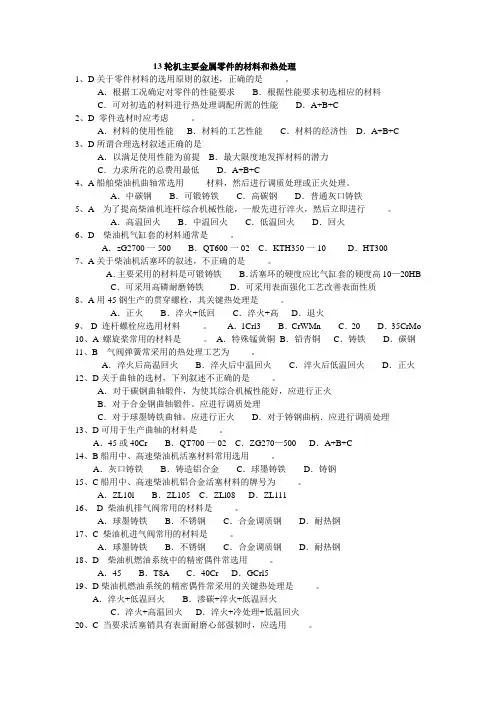

13章船机主要零件的材料和热处理习题

13轮机主要金属零件的材料和热处理1、D关于零件材料的选用原则的叙述，正确的是_____。

A．根据工况确定对零件的性能要求B．根据性能要求初选相应的材料C．可对初选的材料进行热处理调配所需的性能D．A+B+C2、D 零件选材时应考虑_____。

A．材料的使用性能B．材料的工艺性能C．材料的经济性D．A+B+C3、D所谓合理选材叙述正确的是A．以满足使用性能为前提B．最大限度地发挥材料的潜力C．力求所花的总费用最低D．A+B+C4、A船舶柴油机曲轴常选用_____材料，然后进行调质处理或正火处理。

A．中碳钢B．可锻铸铁C．高碳钢D．普通灰口铸铁5、A 为了提高柴油机连杆综合机械性能，一般先进行淬火，然后立即进行_____。

A．高温回火B．中温回火C．低温回火D．回火6、D 柴油机气缸套的材料通常是_____。

A．zG2700一500 B．QT600一02 C．KTH350一10 D．HT3007、A关于柴油机活塞环的叙述，不正确的是_____。

A．主要采用的材料是可锻铸铁B．活塞环的硬度应比气缸套的硬度高10—20HBC．可采用高磷耐磨铸铁D．可采用表面强化工艺改善表面性质8、A用45钢生产的贯穿螺栓，其关键热处理是_____。

A．正火B．淬火+低回C．淬火+高D．退火9、D 连杆螺栓应选用材料_____。

A．1Crl3 B．CrWMn C．20 D．35CrMo10、A 螺旋桨常用的材料是_____。

A．特殊锰黄铜B．铅青铜C．铸铁D．碳钢11、B 气阀弹簧常采用的热处理工艺为_____。

A．淬火后高温回火B．淬火后中温回火C．淬火后低温回火D．正火12、D关于曲轴的选材，下列叙述不正确的是_____。

A．对于碳钢曲轴锻件，为使其综合机械性能好，应进行正火B．对于合金钢曲轴锻件。

应进行调质处理C．对于球墨铸铁曲轴。

应进行正火D．对于铸钢曲柄．应进行调质处理13、D可用于生产曲轴的材料是_____。

船舶材料基础概要

二、金属的实际晶体结构（一）单晶体和多晶体晶体内部的晶格位向完全一致的晶体称为单晶体。金属的单晶体只能靠特殊的方法制得（单晶硅、单晶锗等）。实际使用的金属材料都是由许多晶格位向不同的微小晶体组成的：每个小晶体都相当于是一个单晶体，晶体内部的晶格位向是一致的；小晶体之间的位向却不相同。这种外形呈多面体颗粒状的小晶体称为晶粒。晶粒与晶粒之间的界面称为晶界。由许多晶粒组成的晶体称为多晶体。
•积S0之比。
S0 - S 1 ψ = ——-—× 100%
S0
• (2)伸长率: 是指试样拉断后的标距伸长量Δ L 与原始标距L 0之比。
δ=
l 1 - l0 ——-—×
l0
100%
δ或ψ数值越大，则材料的塑性越好。任何零件都需要一定塑性。防止
过载断裂；塑性变形可以缓解应力集中、削减应力峰值。除常温试验之外，还有金属材料高温拉伸试验方法（GB/T4338—95）和
Fs：试样屈服时所承受的拉伸力（N）
S0 ：试样原始横截面积（mm）
屈服点是具有屈服现象的材料特有的强度指标，大多数合金都没有屈服现象，屈服强度以σ0.2 表示。
屈服强度( 塑性变形量为0.2%，微量塑性变形)
F0.2
= σ0.2
试样产生0.2%残余塑性变形时的载荷(N)
( M Pa )
S0
四、疲劳极限( fatigue strength )
表示材料经无数次交变载荷作用而不致引起断裂的最大应力值（或当应力低于某值时，应力循环到无数次也不会发生疲劳断裂，此应力值）称为材料的疲劳极限。
通常在对称应力循环条件下的纯弯曲疲劳极限用σ-1表示。
钢材的循环次数一般取 N = 107 有色金属的循环次数一般取 N = 108

船舶基本设备零件

∙船舶∙主机装置艉轴密封:在业内叫尾轴,尾轴一端连接螺旋桨,另一头连接齿轮箱或者连轴节再与发动机相连.大型船舶尾轴是安装在两个轴承上的.一个叫尾轴承,也就是船体与水接触的部分.另外一个叫前轴承,是与机舱相接的.而前后两个轴承之间是尾轴舱,基本上是密闭的.但不会有任何气压或者什么.船体的密封是依靠安装在前后轴承旁边的密封环实现的,密封环是一圈密闭的橡胶环,套在轴上.一般前后轴承都有几道密封环.而两个密封环之间是用油填充的,这个油是一个从一定高度的油柜下来的.也就是重力油柜,它可以平衡水的压力.而且油可以润滑密封环,减少橡胶环的磨损速度.实际上业内称为尾密封和前密封.如果尾密封漏水了,水压力进入两道密封环之间,引起重力油柜的油位升高,监测报警系统会报警,船员就知道尾密封出问题了.而前密封与机舱相连,很少存在进水问题,但如果前密封环损坏了,密封油漏出,引起重力油柜的油位下降,监控系统报警,船员就知道前密封出问题了.增压器舵机:舵机概述舵机是船舶上的一种大甲板机械。

舵机的大小由外舾装按照船级社的规范决定，选型时主要考虑扭矩大小。

船用舵机类型船用舵机目前多用电液式，即液压设备由电动设备进行遥控操作。

有两种类型：一种是往复柱塞式舵机，其原理是通过高低压油的转换而作工产生直线运动，并通过舵柄转换成旋转运动。

另一种是转叶式舵机，其原理是高低压油直接作用于转子，体积小而高效，但成本较高。

舵机的差别这两类舵机的差别：往复柱塞式舵机以上舵承来承重舵系，下舵承来定位，舵柄的压入量仅几毫米；而转叶式舵机不需要上舵承，由舵机直接承重，但是在舵机平台需要考虑水密性，舵柄的压入量需几十毫米。

往复柱塞式舵机对尺寸的要求较大。

往复柱塞式舵机可以向一舷偏转不到40o，转叶式舵机可达70 o。

液压系统作用是高、低压转换，将压力损失转化为机械运动。

包括1.高压泵组（提供压力油）2.控制、操作设备3.执行机构（油马达，油缸柱塞等）。

遥控模型舵机舵机是遥控模型控制动作的动力来源，不同类型的遥控模型所需的舵机种类也随之不同。

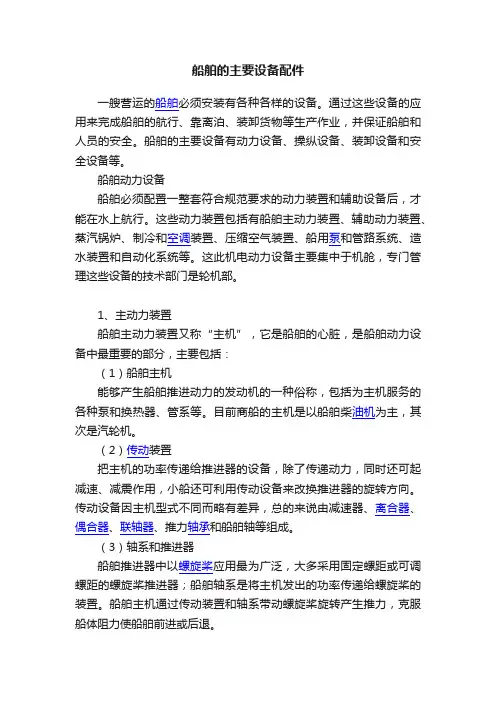

船舶的主要设备配件

船舶的主要设备配件一艘营运的船舶必须安装有各种各样的设备。

通过这些设备的应用来完成船舶的航行、靠离泊、装卸货物等生产作业，并保证船舶和人员的安全。

船舶的主要设备有动力设备、操纵设备、装卸设备和安全设备等。

船舶动力设备船舶必须配置一整套符合规范要求的动力装置和辅助设备后，才能在水上航行。

这些动力装置包括有船舶主动力装置、辅助动力装置、蒸汽锅炉、制冷和空调装置、压缩空气装置、船用泵和管路系统、造水装置和自动化系统等。

这此机电动力设备主要集中于机舱，专门管理这些设备的技术部门是轮机部。

1、主动力装置船舶主动力装置又称“主机”，它是船舶的心脏，是船舶动力设备中最重要的部分，主要包括：（1）船舶主机能够产生船舶推进动力的发动机的一种俗称，包括为主机服务的各种泵和换热器、管系等。

目前商船的主机是以船舶柴油机为主，其次是汽轮机。

（2）传动装置把主机的功率传递给推进器的设备，除了传递动力，同时还可起减速、减震作用，小船还可利用传动设备来改换推进器的旋转方向。

传动设备因主机型式不同而略有差异，总的来说由减速器、离合器、偶合器、联轴器、推力轴承和船舶轴等组成。

（3）轴系和推进器船舶推进器中以螺旋桨应用最为广泛，大多采用固定螺距或可调螺距的螺旋桨推进器；船舶轴系是将主机发出的功率传递给螺旋桨的装置。

船舶主机通过传动装置和轴系带动螺旋桨旋转产生推力，克服船体阻力使船舶前进或后退。

2、辅助动力装置船舶辅助动力装置又称“辅机”，是指船上的发电机，它为船舶在正常情况和应急情况提供电能。

由发动机组、配电盘等机电设备构成了船舶电站。

（1）发电机组原动力主要是由柴油机提供，基于船舶安全可靠和维护管理简便的考虑，大型的船舶配置有不少于两台同一型号的柴油发电机，根据需要可多部同时发电。

为了节能，航行中，有的船舶可利用主机的传动轴来带动发电机发电（轴带发电机）或利用主排出气的余热产生低压蒸汽来推动汽轮发电机组发电等。

（2）配电盘它进行电的分配、控制、输送、变压、变流以保证各电力拖动设备及全船生活、照明、信号及通讯等的需要。

船机制造工艺学汇总

止口锥面和顶针孔多刀半自动车床
9 精车外圆、车环槽倒角及顶部
止口锥面和顶针孔多刀半自动车床
10 车头部圆锥面
止口锥面和顶针孔车床
11 精车活塞销孔，刮销座开档平面F，止口内圆、端面和销孔专用卧式镗床
12 钻环槽油孔，钻销孔处定位孔，外圆和底面
专Байду номын сангаас多轴钻床
13 铣顶部四个缺口
外圆、销孔、底面
对中、高速柴油机公差带为H7 低速柴油机为H8 对于十字头式柴油机为H8。
上配合凸肩面C的公差带为f9 下配合凸肩面C为f7
3. 内孔的圆度和圆柱度
缸径 >75～150
圆度和圆柱度 0.013
>150～300
0.020
>300～450
0.025
缸径 >450～600 >600～750 >750～900
第二节、气缸套制造
气缸套的材料:灰铸铁、合金铸铁（铜铬合金铸铁、镍铬合金铸铁、矾钛合金铸铁）还可以采用球墨铸铁、高磷铸铁和含硼铸铁等。
中、高速强载柴油机
合金铸铁含硼合金铸铁
大型低速柴油机和一般中、高速柴油机
球墨铸铁高磷铸铁矾钛合金铸铁
：选用、高磷铸铁、矾钛合金铸铁。
1．位置精度
(1)安装面C对内孔轴线的径向圆跳动公差
气缸套外圆表面的严重“穴蚀”往往是影响柴油机工作可靠和寿命的重要困素。
强化工艺
松孔镀铬表面淬火氮化镶嵌碳化硅
第三节、活塞制造一、活塞的材料和毛坯
灰铸铁：用于中、低速柴油机。铝合金：用于中、高速柴油机，减轻重量、增加热传导。中、高速大功率柴油机采用组合式活塞：头部常采用25钢、30Mo钢和不锈耐热钢制造；裙部则采用铝合金或铸铁。
