35KV施工电源(变电站)典型操作票

35KV 变电站典型操作票编制：日期：审核：日期：审核：日期：审核：日期：批准：日期：目录10kV部分1、10kV母线由运行转检修2、10kV母线由检修转运行3、10kV母线PT由运行转检修4、10kV母线PT由检修转运行5、10kV出线由运行转检修6、10kV出线由检修转运行35kV部分1、35kV母线由运行转检修2、35kV母线由检修转运行3、35kV母线设备由运行转检修4、35kV母线设备由检修转运行主变部分1、主变由运行转检修2、主变由检修转运行操作任务：10kV母线由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关均在拉开位置，接地刀在合闸位置3 拉开10kV进线1007开关4 拉开10kV进线1007开关控制电源空气小开关，并确认5 合上接地刀闸，检查接地刀已合，隔离开关已分，并确认6 在10kV母线上验明三相确无电压7 在10kV母线上挂一组（# ）三相短路接地线8 检查10kV母线确已挂上一组（# ）三相短路接地线9 挂上禁止合闸，有人工作标示牌10 校正模拟图1112131415161718192021222324252627操作人：监护人：操作日期：操作任务：10kV母线由检修转运行序操作项目1 进行模拟预演2 拆除在10kV母线上所挂一组（# ）三相短路接地线3 检查在10kV母线上所挂一组（# ）三相短路接地线确已拆除4 拉开10kV母线PT 1001接地闸刀5 检查10kV母线PT 1001接地闸刀确已拉开6 合上10kV母线PT二次空气开关7 检查10kV母线所有负荷均在拉开位置，接地刀闸均在合闸位置8 拉开10kV母线进线开关1007接地刀闸，并确认接地刀已拉开9 合上10kV母线进线开关1007控制电源小开关，并确认10 检查10kV母线进线开关1007电容器已充电，指示正常11 检查主变运行正常12 合上10kV母线进线1007开关13 检查10kV母线进线1007开关确已合上14 检查10kV母线冲击正常15 校正模拟图1617181920212223242526操作人：监护人：操作日期：操作任务：10kV母线PT由运行转检修序操作项目1 进行模拟预演2 检查10kV母线上所有负荷开关均在拉开位置3 检查10kV母线上所有负荷开关接地刀均在合闸位置4 拉开10kV母线PT1001二次空气开关5 拉开10kV母线进线1007开关6 检查10kV母线进线1007开关确已拉开7 拉开10kV母线进线1007开关控制电源小开关，并确认8 合上10kV母线进线1007开关的接地刀闸9 合上10kV母线PT1001接地刀闸，并确认10 在10kV母线上挂一组（# ）三相短路接地线11 检查10kV母线确已挂上一组（# ）三相短路接地线12 挂上禁止合闸，有人工作标示牌13 校正模拟图操作人：监护人：操作日期：操作任务：10kV母线PT1001由检修转运行序操作项目1 进行模拟预演2 拆除在10kV母线上挂的一组（# ）三相短路接地线3 检查10kV母线挂的一组（# ）三相短路接地线确已拆除4 检查10kV母线上所有负荷开关均在拉开位置，并确认5 分开10kV母线PT1001开关的接地刀6 检查10kV母线PT1001开关的接地刀确已拉开7 合上10kV母线PT1001开关的二次空气小开关8 分开10kV母线进线1007开关的接地刀9 检查10kV母线进线1007开关的接地刀确已拉开10 合上10kV母线进线1007开关的控制电源小开关，并确认11 检查10kV母线进线1007开关的电容器充电正常12 检查主变运行正常13 合上10kV母线进线1007开关14 检查10kV母线进线1007开关确已合上，合闸指示正常15 检查10kV母线三相电压指示正常16 校正模拟图操作人：监护人：操作日期：操作任务：10kV #1出线1002开关由运行转检修序操作项目1 进行模拟预演2 拉开10kV #1出线1002开关3 检查10kV #1出线1002开关确已拉开4 拉开10kV #1出线1002开关控制电源小开关5 检查10kV #1出线1002开关控制电源小开关确已拉开6 合上10kV #1出线1002开关的接地刀7 检查10kV #1出线1002开关的接地刀确已合上，隔离开关已拉开8 挂上禁止合闸，有人工作标示牌9 校正模拟图1011121314151617181920212223242526操作人：监护人：操作日期：变电站典型操作票操作任务：10kV #1出线1002开关由检修转运行序操作项目1 进行模拟预演2 拉开10kV #1出线1002开关的接地刀闸3 检查10kV #1出线1002开关的接地刀确已拉开，隔离开关已合4 合上10kV #1出线1002开关的控制电源小开关5 检查10kV #1出线1002开关位置指示正常6 检查10kV #1出线1002开关的电容器已充电，指示正常7 合上10kV #1出线1002开关8 检查10kV #1出线1002开关确已合上，位置指示正常9 校正模拟图1011121314151617181920212223242526操作人：监护人：操作日期：操作任务： 35kV母线由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关已拉开3 拉开10kV进线开关4 检查10kV进线开关确已拉开5 拉开主变柜3503开关,并确认开关已拉开6 将主变柜3503手车开关由运行拉至实验位置7 确认主变柜3503手车开关已拉至实验位置, 合上接地刀闸并确认8 拉开主变柜上仓内所有空气小开关,然后拔下二次接线插头9 拉开35kV所变3504开关,并确认开关已拉开10 拉开35kV所变柜上仓内所有空气小开关11 拉开母线设备3502开关,并确认开关已拉开12 将母线设备3502手车开关由运行拉至实验位置13 检查母线设备3502手车开关已拉至实验位置,14 拉开母线设备柜上仓内所有空气小开关,然后拔下二次接线插头15 拉开#1计量总柜3501(#2计量总柜3505)开关,并确认开关已拉开16 将#1计量总柜3501(#2计量总柜3505)手车开关由运行拉至实验位置17 检查#1计量总柜3501(#2计量总柜3505)手车开关已拉至实验位置18 拉开#1计量总柜3501(#2计量总柜3505)上仓内所有空气小开关,然后拔下二次接线插头19 在35kV母线上验明三相确已无电压20 在35kV母线挂一组（# ）三相短路接地线21 挂上禁止合闸，有人工作标示牌22 校正模拟图23242526操作人：监护人：操作日期：操作任务：35kV母线由检修转运行序操作项目1 进行模拟预演2 拆除在35kV母线上所挂一组（# ）三相短路接地线3 检查在35kV母线上所挂一组（# ）三相短路接地线确已拆除4 将35kV母线设备3502手车由试验位置推至运行位置5 检查35kV母线设备3502手车确已由试验位置推至运行位置6 插上二次接线插头，合上35kV母线设备3502柜上仓内所有空气小开关7 将#1计量总柜3501(#2计量总柜3505)手车开关由实验位置拉至运行位置8 检查#1计量总柜3501(#2计量总柜3505)手车开关确已实验位置拉至运行位置9 插上二次接线插头，合上#1计量总柜3501(#2计量总柜3505)上仓内所有空气小开关10 检查主变柜3503手车开关在试验位置，并确认11 检查35kV所变3504开关在拉开位置，并确认12 合上#1计量总柜3501(#2计量总柜3505)开关13 检查#1计量总柜3501(#2计量总柜3505)开关确已合上14 检查35kV母线冲击正常15 合上35kV所变3504开关柜上仓内所有空气小开关16 合上35kV所变3504开关17 检查35kV所变3504运行正常18 校正模拟图1920212223242526操作人：监护人：操作日期：操作任务：35kV母线设备3502由运行转检修序操作项目1 进行模拟预演2 停用35kV低压装置出口总压板3 拉开35kV母线设备3502开关4 将35kV母线设备3502手车由运行位置拉至试验位置5 检查35kV母线设备3502手车确已由运行位置拉至试验位置6 拉开35kV母线设备3502柜上仓内所有空气小开关，并确认7 拔下35kV母线设备3502开关二次接线插头，并确认8 挂上禁止合闸，有人工作标示牌9 校正模拟图操作人：监护人：操作日期：操作任务：35kV母线设备3502由检修转运行序操作项目1 进行模拟预演2 插上35kV母线设备3502开关二次接线插头3 将35kV母线设备3502手车由试验位置推至运行位置4 检查35kV母线设备3502手车确已由试验位置推至运行位置5 合上35kV母线设备3502柜上仓内所有空气小开关6 合上35kV母线设备3502开关7 检查35kV母线三相电压指示确已正常8 测量35kV低压装置出口总压板两端确无电压9 投入35kV低压装置出口总压板10 校正模拟图操作人：监护人：操作日期：操作任务：主变3503由运行转检修序操作项目1 进行模拟预演2 检查10kV所有负荷开关均在拉开位置，并确认3 检查10kV进线开关1007在拉开位置，并确认4 检查10kV进线1007开关的控制电源已拉开，并确认5 检查10kV进线1007开关的接地刀在合闸位置，并确认6 拉开主变3503开关7 检查主变3503开关确已拉开8 将主变3503开关由运行位置拉至试验位置9 检查主变3503开关确已拉至试验位置，并检查开关位置指示正确10 合上主变3503开关的接地刀闸11 检查主变3503开关的接地刀确已合上，位置指示正确12 拉开主变3503开关上仓内所有空气小开关13 挂上禁止合闸，有人工作标示牌14 校正模拟图操作人：监护人：操作日期：操作任务：主变3503由检修转运行序操作项目1 进行模拟预演2 合上主变3503开关上仓内所有空气小开关3 拉开主变3503开关的接地刀闸4 检查主变3503开关的接地刀闸确已拉开，位置指示正确5 将主变3503开关由试验位置推至运行位置6 检查主变3503开关确已推至运行位置，开关位置指示正确7 合上主变3503开关8 检查主变3503开关确已合上，开关位置指示正确9 检查主变运行正常10 校正模拟图11121314操作人：监护人：操作日期：。

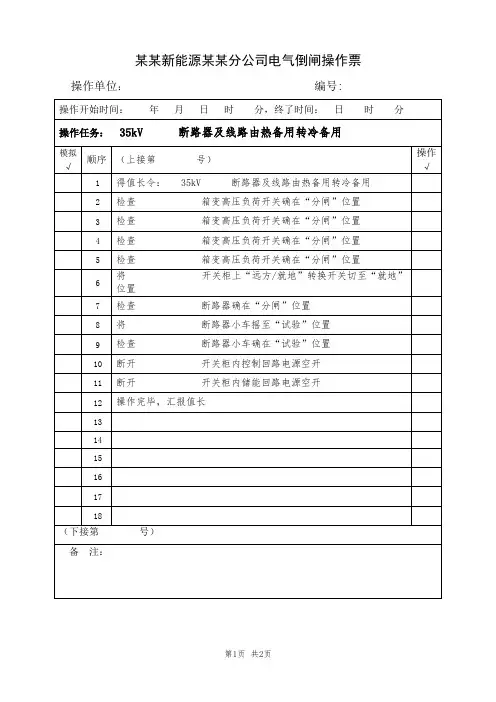

7、35kV 某某断路器及线路由热备用转冷备用(典型电气倒闸操作票模板)

4
检查箱变高压负荷开关确在“分闸”位置
5
检查箱变高压负荷开关确在“分闸”位置
6
将开关柜上“远方/就地”转换开关切至“就地”位置
7
检查断路器确在“分闸”位置
8
将断路器小车摇至“试验”位置
9
检查断路器小车确在“试验”位置
10
断开开关柜内控制回路电源空开
11
断开开关柜内储能回路电源空开
12
需采取的措施
风险
等级
确认人
签字
准备工作
操作人员
走错设备间隔
误动运行设备，造成异常或事故；
严格执行操作票制度
工作前核对设备名称及编号
中
操作中
操作人员
操作不认真
操作漏项
误操作
造成机组设备及摇表损坏或数据测量不准确
严格执行操作票，操作中发现问题立即停止操作，及时汇报值长或生产经理，测量数据必须和上一次数据比较，判断是否合格
操作完毕，汇报值长
13
14
15
16
17
18
（下接第号）
备注：
某某新能源某某分公司运行操作风险预控票
1. 风险预控票信息
操作任务
编写人
审核人
批准人
2. 风险等级□高风险 □中风险 □低风险
3. 相关操作票信息
操作票编号
操作监护人
值班负责人
4. 书面安全工作程序
操作
任务
基本
步骤
危险源
危害因素
风险及其后果描述
某某新能源某某分公司电气倒闸操作票
操作单位：编号:
操作开始时间：年月日时分，终了时间：日时分

35kv典型操作票

目录1.从正（付）母运行改为开关线路检修 22.线由开关线路检修改为正(付)母运行33、35KV正(付)母压变由运行改检修 (4)4、35KV正(付)母压变由检修改为运行 (4)5、35KV正母线从运行改为检修(压变改为冷备用) (5)6、35KV正母线由检修改为运行 (压变改运行) (7)7、35KV付母线从运行改为检修(压变改为冷备用) (9)8、35KV付母线从检修改为运行(压变改运行) (11)9、35KV母联开关从运行改为开关检修 (13)10、35KV母联开关从开关检修改为运行 (14)11、线从正（付）母倒向付（正）母运行 (15)12、35KV 号消弧线圈由号主变中性点运行改为号主变中性点运行 (15)12’、35KV 号消弧线圈由号主变中性点运行改为号主变中性点运行 (15)13、35KV 号消弧线圈由档运行改为档运行 (16)14、35KV 号消弧线圈由运行改为检修 (16)15、35KV 号消弧线圈由检修改为运行 (16)16、35KV一号电容器从运行改为开关及电容器检修 (17)17、35KV一号电容器从开关及电容器检修改为正（付）母运行 (18)18、35KV二号电容器从运行改为总开关及电容器检修 (19)19、35KV二号电容器从总开关及电容器检修改为正(付)母运行 (20)20、停用重合闸 (21)21、投入重合闸 (21)22、新塘 3577 过电流时间定值从3.5秒改为0.5秒 (22)23、新塘 3577 过电流时间定值从0.5秒改为3.5秒 (22)24、新塘3577.钱新3578第一套远方跳闸保护从"跳闸"改为"停用" (23)25、新塘3577.钱新3578第一套远方跳闸保护从"停用"改为"跳闸" (23)26、新塘3577.钱新3578第二套远方跳闸保护从"跳闸"改为"停用" (24)27、新塘3577.钱新3578第二套远方跳闸保护从"停用"改为"跳闸" (24)28、停用35KV低周保护 (25)29、投入35KV低周保护 (25)30、停用35KV母差保护 (26)31、投入35KV母差保护 (27)32、线限时电流速动保护电流定值由 A改为 A (28)33、投入35KV备用电源自投装置 (28)34、停用35KV备用电源自投装置 (28)1.从正（付）母运行改为开关线路检修注：1. 第 5 ,6 步钱艮、钱山要操作其余线路不操作 2.第 22步开关线路检修时不操作 3.第 23步开关检修时不操作4.第 24 步钱艮、钱山线路压变有工作时操作其余不操作 5.第9、10步污水、四堡、新塘、钱新要操作，其余线路不操作2.线由开关线路检修改为正(付)母运行注：1.冷备用改运行操作第16-29步 2.第2.4.5步是否要操作根据实际情况 3.第18、19步污水、四堡、新塘、钱新要操作，其余线路不操作3、35KV正(付)母压变由运行改检修注：适用于35KV正付母线经35KV母联并列运行时。

35kv变电站典型操作票

35kv变电站典型操作票第一篇：35kv变电站典型操作票车集站典型操作票操作任务：一、车3500投运，35KV Ⅱ矿车2开关停运、解备1、查车3500母联开关确在热备用状态2、合上车3500母联开关3、查车3500母联开关确在合闸位置4、拉开Ⅱ矿车2开关5、查Ⅱ矿车2开关确在分闸位置6、将Ⅱ矿车2手车由工作位置拉至试验位置7、操作完毕二、35KV Ⅱ矿车2开关线路侧做安措1、查Ⅱ矿车线（Ⅱ矿车2）开关、线路确在冷备用状态2、验明Ⅱ矿车2开关线路侧三相确无电压，装设×#接地线一组3、操作完毕三、35KV Ⅱ矿车2开关线路侧拆除安措1、拆除Ⅱ矿车2开关线路侧×#接地线一组2、操作完毕四、35KV Ⅱ矿车2恢备、投运，车3500停运1、查Ⅱ矿车线确已带电2、将Ⅱ矿车2储能旋钮切换至“分”位手动释能3、查Ⅱ矿车2开关确在分闸位置，未储能4、将Ⅱ矿车2手车由试验位置推至工作位置，查确在工作位置5、将Ⅱ矿车2手车储能旋钮打到“合”位，查确已储能6、合上Ⅱ矿车2开关7、查Ⅱ矿车2开关确在合闸位置，且已带负荷运行8、拉开车3500母联开关9、查车3500母联开关确在分闸位置10、操作完毕五、车3500、6100投运，1#主变停运、解备、作安措。

1、查车3500母联开关确在热备用状态2、合上车3500母联开关3、查车3500母联开关确在合闸位置4、查6100母联开关确在热备用状态5、合上6100母联开关6、查6100母联开关确在合闸位置7、投入6100母联闭锁备自投压板8、查1#、2#主变确已并列运行9、拉开6101开关10、拉开3501开关11、查6101开关确在分闸位置12、拉开6101甲刀闸，检查确已拉开13、查车3501开关确在分闸位置14、将车3501手车由工作位置拉至检修位置15、在1#主变高压侧验明三相确无电压后装设×#接地线一组16、在1#主变低压侧验明三相确无电压后装设×#接地线一组17、操作完毕六、1#主变拆除安措1、拆除1#主变低压侧×#接地线一组2、拆除1#主变高压侧×#接地线一组3、操作完毕七、1#主变恢备、投运。

35kV变电站典型操作票

35kVxx变电站典型操作票二零一四年五月目录号主变由运行转热备用 ....................................... 号主变由运行转冷备用 .......................................3. 1号主变由冷备用转检修................................... 4．1号主变由检修转冷备用. .................................. 5．1号主变由冷备用转运行. .................................. 6．1号主变501开关运行转冷备用............................. 7．1号主变501开关由冷备用转检修. .......................... 号主变501开关由检修转冷备用................................ 号主变501开关由冷备用转运行................................ 号站变由运行转冷备用 ....................................... 号站变由冷备用转检修 ....................................... 号站变由检修转冷备用 ....................................... 号主变由冷备用转运行 ....................................... 母线PT由运行转冷备用....................................... 母线PT由冷备用转检修.......................................16. 35kV母线PT由检修转冷备用.............................. 母线PT由冷备用转运行.......................................18. 35kV柏鹤线522开关由运行转冷备用 .......................19. 35kV柏鹤线522开关由冷备用转检修 ....................... 柏鹤线522开关由检修转冷备用................................21. 35kV柏鹤线522开关由冷备用转运行 .......................22. 35kV柏鹤线522线路由冷备用转检修 .......................23. 35kV柏鹤线522线路由检修转冷备用 .......................24 35kV剑柏线5111线路由运行转检修 .........................25. 35kV剑柏线5111线路由检修转运行 ........................26. 35kV母线由运行转冷备用.................................27. 35kV母线由冷备用转检修.................................28. 35kV母线由检修转冷备用.................................29. 35kV母线由冷备用转运行.................................30. 10kV母线由运行转冷备用.................................31. 10kV母线由冷备用转检修................................. 母线由检修转冷备用 ......................................... 母线由冷备用转运行 .........................................34. 10kV母线PT由运行转冷备用.............. 错误!未定义书签。

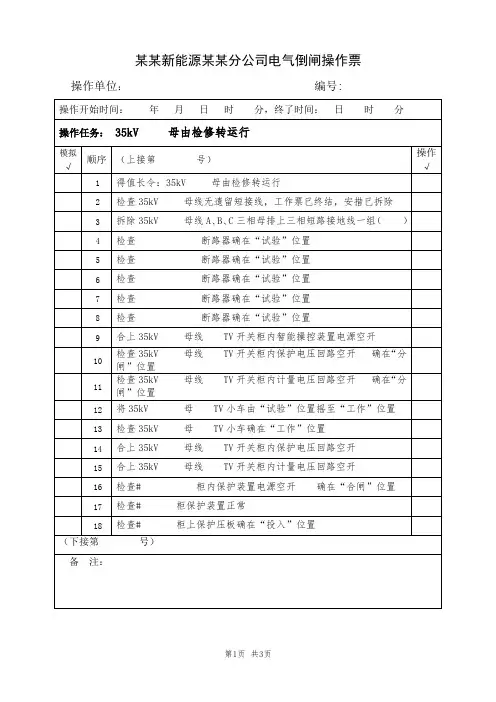

2、35kV 某某母线由检修转运行(典型电气倒闸操作票模板)

某某新能源某某分公司电气倒闸操作票操作单位：编号:
某某新能源某某分公司电气倒闸操作票操作单位：编号:
操作人：监护人：值长：
某某新能源某某分公司运行操作风险预控票
1. 风险预控票信息
2. 风险等级□高风险□中风险□低风险
3. 相关操作票信息
4. 书面安全工作程序
5. 防护用品：□安全带□安全绳□防坠器□防尘口罩□防尘帽□防酸服□防酸鞋（靴）□塑胶手套
□橡胶手套□绝缘手套□焊接手套□防静电鞋（靴）□防静电服□绝缘鞋（靴）□护耳器
□防护眼镜□呼吸器□连体衣□护脸设备□雨衣
6. 风险交底：上述风险、措施已告知操作每个人员。

35kV中心变电站典型操作票2012版

湖南张家界电业局HUNAN TAOJIANG ELECTRIC POWER张家界电业局输变电管理所35kV中心变电站典型操作票维操二班（2012年）目录一、总则 (3)二、引用标准 (3)三、10KV代表性变电站一次图 (4)四、正常运行方式 (5)五、主要保护配置 (5)六、操作票目录 (7)一、总则1.1为提高变电站操作票填写的正确性与规范性，防止发生电气误操作事故，特制定本规定。

1.2典型操作票作为倒闸操作标准化作业指导书范本，指导操作票的填写，但绝对不能用典型操作票直接代替某一项具体的操作票。

1.3本规定适用于湖南省电力公司变电站典型操作票的编写、审核、批准与使用等工作。

1.4各单位应根据本规定并结合变电站实际情况，编写、使用典型操作票。

35kV中心变电站典型操作票一、35KV中心变电站一次主接线图、35KV代表性变电站：中心变电站35KV中心变电站一次主接线图二、编写依据1、《国家电网公司电力安全工作规程（变电部分）》（2009年）2、《湖南电力调度规程》（2007年11月）3、《湖南地区电力调度规程》（2008年4月）4、《湖南省电力公司执行〈国家电网公司电力安全工作规程〉的补充规定》（2010年9月）5、《变电站典型操作票管理规定》（修订）（2011年5月）三、正常运行方式1、35KV系统：珍中线406断路器送35KVI母线、35KVII母、#1、#2主变、4001、4002隔离开关、416断路器及线路、35KV所用变、4x14TV、4X24TV运行；黄中线414断路器在热备用状态。

#1、#2主变及10KVI母、10KVII母并列运行；2、10KV系统：300、304、316、318、324断路器、3X14TV\3X24TV运行；电容器306断路器、308、312、、314、322、10KV#2所用变处于热备用状态；326线路处于检修状态。

3、站用电系统的正常运行方式。

四、主要保护配置情况主变保护配置：#1主变保护柜的组成：WBH-820/821/822（差动）、WBH-820/821/822 (非电量)、WBH-813(高、中、低后备保护及低速断保护压板)运行编号保护名称动作开关保护型号及生产厂家1#主变重瓦斯保护410、310WBH—822许继电气股份有限公司非电量保护发信号轻瓦斯保护发信号差动保护410、310WBH—821许继电气股份有限\司过流I、II、III段310 WBH—822许继电气股份有限公司过负荷发信号#1主变保护屏压板一览表（保护配置图共计12块）1#主变后备保护跳高压侧1#主变后备保护跳低压侧1#主变跳低分段1#主变高压侧过流1#主变高压侧过流1#主变主保护跳高压侧1#主变主保护跳低压侧1#主变本体跳高压侧1#主变本体跳低压侧1#主变重瓦斯投退#1主变差动投退#1主变低压侧复压开出35kV中心变电站典型操作票目录（双电源、双主变）序号任务类别操作任务调度页码1主变停电（35KV）1#主变由运行转热备用511 ——2 2#主变由运行转热备用511 ——3 1#主变由运行转冷备用511 ——4 2#主变由运行转冷备用511 ——5 1#主变由运行转检修511 ——6 2#主变由运行转检修511 ——7复电（35KV）1#主变由热备用转运行511 ——8 2#主变由热备用转运行511 ——9 1#主变由冷备用转运行511 ——10 2#主变由冷备用转运行511 ——11 1#主变由检修转运行511 ——12 2#主变由检修转运行511 ——13线路停电（35KV）珍中线406线路由运行转热备用511 ——14 珍中线406线路由运行转冷备用511 ——15 珍中线406线路由运行转检修511 ——16复电（35KV）珍中线406线路由热备用转运行511 ——17 珍中线406线路由冷备用转运行511 ——18 珍中线406线路由检修转运行511 ——19停电（10KV）中郊线304线路由运行转热备用511 ——20 中郊线304线路由运行转冷备用511 ——21 中郊线304线路由运行转检修511 ——22复电（10KV）中郊线304线路由热备用转运行511 ——23 中郊线304线路由冷备用转运行511 ——24 中郊线304线路由检修转运行511 ——25母线停电（35KV）35KVI母由运行转冷备用511 ——26 35KVI母由运行转检修511 ——27 复电（35KV）35KVI母由冷备用转运行511 ——28 35KVI母由检修转运行511 ——29 停电（10KV）10KVI母由运行转冷备用511 ——30 10KVI母由运行转检修511 ——31 复电（10KV）10KVI母由冷备用转运行511 ——32 10KVI母由检修转运行511 ——33断路器停电（35KV）珍中线406断路器由运行转热备用511 ——34 珍中线406断路器由运行转冷备用511 ——35 珍中线406断路器由运行转检修511 ——36复电（35KV）珍中线406断路器由热备用转运行511 ——37 珍中线406断路器由冷备用转运行511 ——38 珍中线406断路器由检修转运行511 ——39停电（10KV）中郊线304断路器由运行转热备用511 ——40 中郊线304断路器由运行转冷备用511 ——41 中郊线304断路器由运行转检修511 ——42复电（10KV）中郊线304断路器由热备用转运行511 ——43 中郊线304断路器由冷备用转运行511 ——44 中郊线304断路器由检修转运行511 ——45电压互感器停电（35KV）35KV4×14TV由运行转冷备用511 ——46 35KV4×14TV由运行转检修511 ——47 复电（35KV）35KV4×14TV由冷备用转运行511 ——48 35KV4×14TV由检修转运行511 ——49 停电（10KV）10KV3×14TV由运行转冷备用511 ——50 10KV3×14TV由运行转检修511 ——51 复电（10KV）10KV3×14TV由冷备用转运行511 ——52 10KV3×14TV由检修转运行511 ——53 电容停电10KV1#电容器由运行转检修511 ——54 复电10KV1#电容器由检修转运行511 ——器55所用变停电（35KV）35KV1#所用变由运行转冷备用511 ——56 35KV1#所用变由运行转检修511 ——57 复电（35KV）35KV1#所用变由冷备用转运行511 ——58 35KV1#所用变由检修转运行511 ——59 停电（10KV）10KV2#所用变由运行转冷备用511 ——60 10KV2#所用变由运行转检修511 ——61 10KV2#所用变由冷备用转运行511 ——62 10KV2#所用变由检修转运行511 ——5935KV 防冻融冰中心变防冻融冰\防冻融冰中心变珍中线线路融冰完工恢复正常运行方式.xls:珍中线406线路融冰完工恢复正常运行方式6061 防冻融冰中心变:珍中线、黄新线线路融冰62备注：1、·典型票内容·（按住ctrl键单击鼠标自动连接）2、本模板打印出来的操作票，格式效果同SG186正式打印的操作票，已达到完全一致效果。

东平35kV变电站典型操作票范例

B B国网泉州供电公司部门标准Q/FJGC 5××01-201X 东平35kV变电站典型操作票范例201X-XX-XX 批准201X-XX-XX实施国网泉州供电公司运检部文件更改履历表修订次修订日期修订条款修订人审核批准人备注1 2009.5.1 根据《福建电力有限公司操作票、工作票实施细则》无人站修订陈丽芳陈炳耀刘华诚许志敏2 2010.12.20 根据《福建电力有限公司操作票、工作票实施细则》2010-02-01版修订陈丽芳洪雪芳刘华诚许志敏3 2013.8.26 根据《福建电力有限公司操作票、工作票实施细则》2010-02-01版重新修订陈丽芳刘华诚许志敏4 5 6 7 8 910111213141516前言35kV东平变操作票典型范例（以下简称范例）只适用于35kV东平变电站。

范例只作为拟票的参考，严禁作为正式操作票使用，否则将作为一类违章考核。

范例除了有特别说明外，各操作任务均为独立的操作票。

本标准引用下列文件本范例引用下列文件Q/FJGC 10362-2012 东平35kV变电站现场运行规程国家电网安监[2009]664号《国家电网公司电力安全工作规程（变电部分）》闽电安[2010] 泉州电业局操作票、工作票实施细则闽电安监[2010]75号福建省电力有限公司电气操作票、工作票实施细则闽电调[2008]1ZK号福建省电力系统调度规程泉电调[2010]48号泉州电力系统调度规程（2010年度）泉电调 [2012]160号《2012年泉州地区电网继电保护整定方案及运行规定》本标准每年复审一次，在变电站正常运行方式发生变动，现场设备有变更、上级文件有新规定等情况下，应及时修订、重新审核方可继续使用。

本标准的编写人：陈丽芳本标准的审核人：刘华诚、林挺欣、李祖昌、陈志新、陈丹跃、王德庆本标准的批准人：许志敏本标准由国网福建省永春供电有限公司变电部负责解释。

东平35kV变电站接线方式、运行方式一、35kV系统：1、35kV系统：35kV榜平线311、鸿安线312线路带1号主变运行，35kV榜平线321线路带2号主变运行。

35kV 馈线1运行转冷备用(典型电气倒闸操作票模板)

模拟
√
顺序（上接第号）Fra bibliotek操作√
18
断开母线保护测量电压1ZKK1空开
19
断开储能电源1ZKK2空开
20
断开照明电源1ZKK3空开
21
断开智能操控装置电源1ZKK5空开
22
断开闭锁回路电源1ZKK6空开
23
断开保护测控装置电源1K1空开
24
断开操作电源1K2空开
25
断开加热回路电源1ZKK4空开
26
使用五防钥匙打开313-1W挂锁，打开35kV馈线1 开关室柜门，拔下二次航空插头
7
检查开关量状态显示器“A、B、C”指示灯灭
8
将35kV馈线1 313开关就地/远方切换把手1QK打至“就地”
9
拉出35kV馈线1 313开关至试验位置
10
检查35kV 馈线1 313开关确在试验位置
11
退出1CLP1保护跳闸出口硬压板
12
退出1CLP2保护合闸出口硬压板
13
退出1CLP3遥控分合闸出口硬压板
XXX新能源XXX分公司电气倒闸操作票
操作单位：编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线1运行转冷备用
模拟
√
顺序
操作
√
1
接值长令：35kV馈线1运行转冷备用
2
检查35kV馈线1所带#19、#20、#21、#22、#23、#24、#25、#28、#29、#30箱变均已在空载运行状态
3
将35kV 馈线1所带#19、#20、#21、#22、#23、#24、#25、#28、#29、#30箱变高压侧负荷开关断开

35kV馈线2检修转运行(典型电气倒闸操作票)

XXX新能源XXX分公司电气倒闸操作票
操作单位：编号:
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线2检修转运行
模拟
√
顺序
（上接第号）
操作
√
1
接值长令：35kV馈线2检修转运行
2
检查35kV馈线2送电范围内无遗留短路接地线，工作票已终结，安措已拆除，现场清洁无杂物
3
检查35kV馈线2所带#26、#27、#31、#32、#33、#34、#35、#36、#37、#38、#39、#40、#41、#44箱变具备带电条件
7
拆除35kV馈线2 314开关柜悬挂的“禁止合闸，有人工作”标示牌
8
检查“就地/远方”切换把手1QK在“就地”位
9
使用五防钥匙打开314-1W五防编码锁，打开35kV馈线2 314开关柜室门
10
插上35kV馈线2 314开5空开
12
合上闭锁回路电源1ZKK6空开
52
操作完毕，汇报值长
53
54
55
（下接第号）
备注：
检查人：
操作人：监护人：值长：
31
检查35kV馈线2 31437接地刀闸机械指示在合位
32
断开35kV馈线2 31437接地刀闸
33
检查35kV馈线2 31437接地刀闸确已断开
34
将35kV馈线2 31437接地刀闸联锁把手打至“闭锁”
35
退出1LP1闭锁重合闸硬压板
36
退出1LP2投检修装置硬压板
37
投上1CLP1保护跳闸出口硬压板
40
投上1LP3投低周减载硬压板
41
投上1LP4投高周解列硬压板

35kV 馈线1运行转检修(典型电气倒闸操作票模板)

3
将35kV 馈线1所带#19、#20、#21、#22、#23、#24、#25、#28、#29、#30、#45箱变高压侧负荷开关断开
4
检查35kV 馈线1所带#19、#20、#21、#22、#23、#24、#25、#28、#29、#30、#45箱变高压侧负荷开关确已断开
5
在ECS上断开35kV馈线1 313开关
检查1LP1闭锁重合闸硬压板确已合上
20
退出1CLP1保护跳闸出口硬压板
21
退出1CLP2保护合闸出口硬压板
22
退出1CLP3遥控分合闸出口硬压板
23
退出1LP3投低周减载硬压板
24
退出1LP4投高周解列硬压板
25
退出1LP5投低周解列硬压板
26
打开35kV馈线1 313开关二次配线室柜门
27
断开母线保护测量电压1ZKK1空开
XX新能源XX分公司电气倒闸操作票
操作单位：编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线1运行转检修
模拟
√
顺序
操作
√
1
接值长令：35kV馈线1运行转检修
2
检查35kV 馈线1所带#19、#20、#21、#22、#23、#24、#25、#28、#29、#30、#45箱变均已在空载运行状态
16
投上1LP2投检修装置硬压板
17
检查1LP2投检修装置硬压板确已合上
（下接第号）
备注：
XX新能源XX分公司电气倒闸操作票
操作单位：编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线1运行转检修

35kV 馈线3运行转检修(典型电气倒闸操作票模板)

38
操作完毕，汇报值长
39
40
41
42
43
44
45
46
47
48
49
50
51
（下接第号）
备注：
检查人：
操作人：监护人：值长：
（下接第号）
备注：
XX新能源XX分公司电气倒闸操作票
操作单位：编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线3运行转检修
模拟
√
顺序
（上接第号）
操作
√
35
拔下315开关二次航空插头
36
将35kV馈线3 315开关拉至检修位置
37
关好35kV馈线3 315开关柜门，悬挂“禁止合闸，有人工作”标示牌
XX新能源XX分公司电气倒闸操作票
操作单位：编号：
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线3运行转检修
模拟
√
顺序
操作
√
1
接值长令：35kV馈线3运行转检修
2
检查35kV 馈线3所带#1、#2、#3、#17、#18、#43箱变均已在空载运行状态
3
将35kV 馈线3所带#1、#2、#3、#17、#18、#43箱变高压侧负荷开关断开
26
打开35kV馈线3 315开关二次配线室柜门
27
断开母线保护测量电压1ZKK1空开
28
断开储能电源1ZKK2空开
29
断开照明电源1ZKK3空开
30
断开智能操控装置电源1ZKK5空开
31
断开闭锁回路电源1ZKK6空开

35KV变电站操作票样本

38.检查2#主变352-6隔离刀合好
39.合2#主变断路器352开关
40.检查2#主变断路器352开关合好
41.运行五分钟，并观察有无异常现象
42.断开2#主变断路器352
43.检查2#主变断路器352已断开
44.对2#变压器进行5次冲击，每次间隔均为5分钟
45.5次冲击后，2#变压器进入72小时空载试运行状态
土右分输泵站35KV变电所送电操作及检查表
土右分输泵站操作开始时间年月日时
操作任务:土右分输泵站35KV变电所送电
操作顺序
1.合上Ⅱ段PT 382隔离刀闸
2.检查上Ⅱ段PT 382隔离刀闸合好
3.合上35KV1#户外进线隔离刀闸沟石线321-2刀闸
4.检查35KV1#户外进线隔离刀闸沟石线321-2合好
25.用万用表核两段PT二次侧电压，两端A-A,B-B,C-C分别为0，说明相线正确。
26.检查1#主变器身及母线正常，检查10kv室进线断路器和各出线断路器均在断开位置
27.合上1#主变351-6隔离刀
28.检查1#主变351-6隔离刀合好
29.合1#主变断路器351开关
30.检查1#主变断路器351开关合好
5.合35KVⅡ段隔离及计量384隔离刀闸
6.检查5KVⅡ段隔离及计量384隔离刀闸合好
7.合35KVⅡ段321-1刀闸
8.检查35KVⅡ段321-1刀闸合好
9.合35KVⅡ段321-6刀闸
10.检查35KVⅡ段321-6刀闸合好
11.合35KVⅡ段321断路器
12.检查合35KVⅡ段321断路器合好
31.运行五分钟，并观察有无异常现象
32.断开1#主变断路器351
33.检查1#主变断路器351已断开

35kV馈线1检修转运行(典型电气倒闸操作票)

XXX新能源XXX分公司电气倒闸操作票
操作单位：编号:
操作开始时间：年月日时分，终了时间：日时分
操作任务：35kV馈线1检修转运行
模拟
√
顺序
（上接第号）
操作
√
1
接值长令：35kV馈线1检修转运行
2
检查35kV馈线1送电范围内无遗留短路接地线，工作票已终结，安措已拆除，现场清洁无杂物
7
拆除35kV馈线1 313开关柜悬挂的“禁止合闸，有人工作”标示牌
8
检查“就地/远方”切换把手1QK在“就地”位
9
使用五防钥匙打开313-1W五防编码锁，打开35kV馈线1 313开关柜室门
10
插上35kV馈线1 313开关二次插头
11
合上智能操控装置电源1ZKK5空开
12
合上闭锁回路电源1ZKK6空开
22
打开35kV馈线1 313开关柜二次配线室柜门
23
合上母线保护测量电压1ZKK1空开
24
合上储能电源1ZKK2空开
25
合上照明电源1ZKK3空开
26
合上加热回路电源1ZKK4空开27合上保护测控装置电源1K1空开
28
合上操作电源1K2空开
29
检查开关量状态显示器开关手车在试验位置分闸状态、接地刀闸在合位
13
检查35kV馈线1 313开关在试验位置，接地刀闸在合位
14
打开后柜门
15
将35kV馈线1313开关柜接地刀闸联锁把手左拨至“解锁”
16
使用五防钥匙打开35kV 馈线131337接地刀闸挂锁，压下地刀操作孔插销，断开35kV 馈线1 31337接地刀闸
17
检查35kV馈线1 31337接地刀闸确已断开

35KV变电站倒闸操作票

发令人：
受令人：
发令时间：年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
（）监护下操作
（）单人操作
操作任务：2号变电站6kV I母冲击送电
顺序
操作项目
√
1
投入1号主变低压侧充电保护压板。
2
在本地后台通过远方合闸将1号主变低压侧2611柜断路器合闸，对6kV I母进行三次送电冲击，每次5分钟。
11
合上35kV I段PT柜内电压二次空开，查看保护测控装置和后台的保护、测量、计量电压是否正常，电能表是否显示正常
12
在35kV电压并解列装置背板处检测电压是否正常
13
在35kV电三线2312柜段子排处线路电压与与I母电压相位核对
备注：
开票人：审核人：
操作人：监护人：
变电站倒闸操作票
单位：2号变电站编号：003
2
每次送电冲击，观察变压器外观，辨别变压器空载运行的声音有无异常，如有异常马上停电排查。
3
每次送电冲击在1号主变低压侧2611柜处查看带电显示器是否来电。
4
第5次送电冲击前，将1号主变低压侧2611柜开关摇至工作位置，查看位置指示灯显示正常，将远方就地把手切换至远方位置。
5
将6KV I母所有出线均摇至工作位置，查看位置指示灯显示正常。
11
分别在2台主变差动保护装置上查看变压器高、低压侧各相电流的相角应正确。如果不正确，检查电流互感器接线，排除故障。正常后2号主变恢复原档位。
12
合环完成后在本地后台通过远方合闸将6kV母联2601柜断路器分闸，处于热备用状态。查看确认电压并解列装置是否处于解列状态。验证6千伏备自投功能
备注：
开票人：审核人：

35kV母线及各出线间隔、0351PT间隔手车冲击(典型电气倒闸操作票模板)

43
检查35kV高压配电室无人员逗留，各门关好
44
在ECS合上35kV馈线4 316开关，检查确已合上
45
在ECS合上35kV馈线5 317开关，检查确已合上
46
在ECS合上35kV馈线6 318开关，检查确已合上
47
在主控室#1主变测控柜投入3LP4主变35kV侧301开关遥控分闸硬压板
48
在主控室#1主变测控柜投入3LP5主变35kV侧301开关遥控合闸硬压板
27
检查35kV馈线5 317开关确在工作位置
28
检查35kV馈线6 318开关在分位
29
推入35kV馈线6 318开关至工作位置
30
检查35kV馈线6 318开关确在工作位置
31
检查三相测量电压1ZZK空开在断开位置
32
检查三相计量电压1ZKKJFra bibliotek开在断开位置33
检查35kVⅠ母PT 0351隔离手车在试验位置
69
合上35kV母线电压3ZKK1空开
70
检查35kV带电范围无异常，保持35kVⅠ母带电
71
在ECS断开35kV馈线4 316开关
72
检查35kV馈线4 316开关确已断开
73
在ECS断开35kV馈线5 317开关
74
检查35kV馈线5 317开关确已断开
75
在ECS断开35kV馈线6 318开关
11
在35kV馈线6 318开关柜内检查第二组直流操作电源正常
12
合上第二组直流操作电源Q12空开
13
检查35kV馈线1 313开关在分位
14
推入35kV馈线1 313开关至工作位置
15

变电运行典型操作票

35kV变电站通用典型操作票1．1号主变运行转检修2．1号主变检修转运行3．1、2号主变运行转热备用4．拉开35146电源II线刀闸5．合上35786电源I线刀闸6．1、2号主变热备用转运行7．合上351467电源II线地刀闸8．拉开351467电源II线地刀闸9．297馈路I开关运行转冷备用10．在2976馈路I开关线刀闸线路侧挂地线一组11．拆除2976馈路I开关线刀闸线路地一组12．297馈路I开关冷备用转运行13．297馈路I开关运行转检修14．297馈路I开关检修转运行15．10KV母线YH运行转检修16．10KV母线YH检修转运行17．10KV电容器运行转检修18．10KV电容器检修转运行19．35KV站用变运行转检修20．35KV站用变运行转检修21．10KV站用变运行转检修22．10KV站用变检修转运行倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票操作人：监护人：值班长：倒闸操作票N0：通票。

35kV母线检修转运行(典型电气倒闸操作票)

操作任务：35kV母线检修转运行
模拟
√
顺序
（上接第号）
操作
√
53
退出3LP2 #1主变35kV侧301测控装置解除五防闭锁硬压板
54
投上3LP3 #1主变35kV侧301测控装置开关手合同期硬压板
55
投上3LP4 #1主变35kV侧301开关遥控分闸硬压板
56
投上3LP5 #1主变35kV侧301开关遥控合闸硬压板
27
插上35kVⅠ母PT 0351二次航空插头，检查航空插头插接牢固,关好柜门，恢复035-1W挂锁
28
打开35kVⅠ母PT 0351二次配线室门
29
合上照明电源1ZKK3空开
30
合上加热回路电源1ZKK4空开
31
合上智能操控装置电源1ZKK5空开
32
合上闭锁回路电源1ZKK6空开
33
检查35kVⅠ母PT 0351柜智能操控装置工作正常
50
检查主变低压侧301开关就地/远方切换把手1QK在“就地”
51
将主变低压侧301开关就地/远方切换把手1QK打至“远方”
52
在5P #1主变测控柜退出3LP1 #1主变35kV侧301测控装置置检修状态硬压板
（下接第号）
备注：
检查人：
XX新能源XX分公司电气倒闸操作票
操作单位：编号:
操作开始时间：年月日时分，终了时间：日时分
42
检查主变低压侧301开关二次航空插头插接牢固，关好柜门，恢复301-1W挂锁
43
打开主变低压侧301开关二次配线室柜门
44
合上储能电源1ZKK2空开
45
合上照明电源1ZKK3空开
46

35KV变电站操作票样本

目录井下生产049开关由运行转热备用 (2)井下生产049开关由热备转运行 (3)井下生产049开关由热备转冷备 (4)井下生产049开关由冷备转热备 (5)井下生产049开关由冷备转检修 (6)井下生产049开关由检修转冷备 (7)35KVⅠ段母线由运行转检修 (8)35KVⅠ段母线由运行转检修 (9)35KVⅠ段母线由检修转运行 (10)35KVⅠ段母线由检修转运行 (11)35KVⅠ段母线由检修转运行 (12)1＃主变由运行转检修 (13)1＃主变由运行转检修 (14)1＃主变由检修转运行 (15)1＃主变由检修转运行 (16)1＃电容器047开关回路由运行转检修 (17)1＃电容器047开关回路由检修转运行 (18)1＃接地变由运行转检修................................................................................. 错误!未定义书签。

1＃接地变由检修转运行................................................................................. 错误!未定义书签。

31PT由运行转检修.. (19)31PT由检修转运行 (20)01PT由运行转检修 (21)01PT由检修转运行 (22)1#接地变010开关回路由运行转检修 (23)1#接地变010开关回路由修检转运行........................................................... 错误!未定义书签。

井下生产049开关由运行转热备用倒闸操作票井下生产049开关由热备转运行倒闸操作票井下生产049开关由热备转冷备倒闸操作票井下生产049开关由冷备转热备倒闸操作票井下生产049开关由冷备转检修倒闸操作票井下生产049开关由检修转冷备倒闸操作票35KVⅠ段母线由运行转检修倒闸操作票35KVⅠ段母线由运行转检修倒闸操作票35KVⅠ段母线由检修转运行倒闸操作票35KVⅠ段母线由检修转运行倒闸操作票35KVⅠ段母线由检修转运行倒闸操作票1＃主变由运行转检修倒闸操作票1＃主变由运行转检修倒闸操作票1＃主变由检修转运行倒闸操作票1＃主变由检修转运行倒闸操作票1＃电容器047开关回路由运行转检修倒闸操作票1＃电容器047开关回路由检修转运行倒闸操作票31PT由运行转检修倒闸操作票31PT由检修转运行倒闸操作票01PT由运行转检修倒闸操作票01PT由检修转运行倒闸操作票400V 2#接地变主进412开关由备用转运行,1#接地变由运行转检修倒闸操作票400V 2#接地变主进412开关由运行转备用,1#接地变由检修转运行倒闸操作票。
