通信系统综合设计
通信系统综合设计实践
摘要：随着信息技术的飞速发展，通信系统在现代社会中扮演着越来越重要的角色。
本文通过对通信系统综合设计实践的探讨，分析了通信系统的基本原理、设计流程以及在实际应用中的注意事项，旨在为通信系统的设计提供参考。
一、引言通信系统是现代社会信息传递的重要工具，广泛应用于军事、民用、科研等领域。
随着通信技术的不断发展，通信系统的设计要求也越来越高。
本文以一个通信系统综合设计实践为例，从系统需求分析、方案设计、设备选型、系统调试等方面进行阐述，以期为通信系统的设计提供借鉴。
二、系统需求分析1. 用户需求（1）通信速率：根据用户需求，通信速率需达到100Mbps以上。
（2）传输距离：通信距离需满足5km以上。
（3）可靠性：系统需具备高可靠性，保证通信质量。
2. 环境需求（1）温度范围：-40℃至+70℃。
（2）湿度范围：10%至95%（非冷凝）。
（3）电磁干扰：满足相关电磁兼容性要求。
三、方案设计1. 系统架构本通信系统采用星型拓扑结构，由中心节点和若干个终端节点组成。
中心节点负责数据转发、管理、监控等功能；终端节点负责数据采集、传输等功能。
2. 技术方案（1）传输介质：采用光纤作为传输介质，具有高速、稳定、抗干扰等优点。
（2）传输协议：采用TCP/IP协议，保证数据传输的可靠性和实时性。
（3）加密技术：采用AES加密算法，确保数据传输的安全性。
四、设备选型1. 中心节点（1）光纤收发器：选用支持100Mbps传输速率的光纤收发器。
（2）交换机：选用支持千兆以太网交换机，以满足高速传输需求。
（3）服务器：选用高性能服务器，具备数据存储、处理、转发等功能。
2. 终端节点（1）光纤收发器：选用与中心节点相同型号的光纤收发器。
（2）数据采集器：根据用户需求，选用相应类型的数据采集器。
（3）电源模块：选用符合相关标准的电源模块，确保设备稳定运行。
五、系统调试1. 信号测试通过光纤测试仪，对光纤链路进行信号测试，确保信号质量。
通信系统综合课程设计
课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 《通信系统课群综合训练与设计》1课程设计的目的通过课程设计，使学生加强对电子电路的理解，学会对电路分析计算以及设计。
进一步提高分析解决实际问题的能力，通过完成综合设计型和创新性实验及训练，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决电子电路问题的实际本领，实现由课本知识向实际能力的转化；加深对通信原理的理解，提高学生对现代通信系统的全面认识，增强学生的实践能力。
2 课程设计要求要求：掌握以上各种电路与通信技术的基本原理，掌握实验的设计、电路调试与测量的方法。
1.培养学生根据需要选学参考书，查阅手册，图表和文献资料的自学能力，通过独立思考﹑深入钻研有关问题，学会自己分析解决问题的方法。
2.通过对实验电路的分析计算，了解简单实用电路的分析方法和工程设计方法。
3.掌握示波器，频谱仪，失真度仪的正确使用方法，学会简单电路的实验调试和整机指标测试方法，提高动手能力。
3 课程设计进度安排指导教师签名：年月日系主任（或责任教师）签名：年月日摘要 ....................................................... 错误!未定义书签。
Abstract.. (II)1设计任务 (1)2实验原理分析 (2)2.1 PCM原理介绍 (2)2.2 HDB3编码及解码原理 (8)2.2.1编码规则 (8)2.2.1解码规则 (8)2.3 汉明码 (9)2.3.1 校验 (9)2.3.3 校验方法 (9)2.3.4 编码原理 (9)2.4 PSK数字调制 (13)2.4.1 4PSK调制原理 (13)2.4.2 4PSK解调原理 (14)2.5 AWGN信道原理 (15)3 实验方案设计 (16)3.1 PCM编解码分析 (16)3.2 汉明码编解码分析 (16)3.3 HDB3编解码分析 (17)3.4 PSK调制解调编程分析 (17)3.5 AWGN信道编码分析 (17)4 MATLAB整体程序设计 (18)4.1 MATLAB使用简介 (18)4.2 MATLAB中主要函数简介 (18)4.3 系统编码流程图 (18)5 结果分析 (19)5.1 PCM编码结果 (19)5.2 汉明码编码结果 (20)5.3 HDB3编码结果 (22)5.4 PSK调制结果 (23)5.5 AWGN信道仿真结果 (24)5.6 PSK解调结果 (24)5.7 HDB3解调结果 (25)5.8 汉明码解码结果 (25)5.9 PCM解码结果 (26)6 分析与小结 (27)6.1 实验结果分析 (27)6.2 实验中遇到的问题 (27)6.3 小结 (27)参考文献 (28)附录： (29)通信系统的作用就是将信息从信源发送到一个或多个目的地。
无线通讯系统设计方案
无线通讯系统设计方案随着科技的快速发展和人们对于灵活、便携和高效的需求，无线通讯系统越来越受到人们的和依赖。
无线通讯系统以其无需线路布设，覆盖范围广，数据传输速度快，运行成本低等优点，在军事、工业、商业、教育、交通、医疗等领域得到了广泛应用。
然而，无线通讯系统的设计并非一蹴而就，需要针对特定的应用场景进行优化和选择。
本文将重点探讨无线通讯系统的设计方案，包括系统架构、硬件选择、软件设计、安全策略等方面。
无线通讯系统的架构通常包括发射端、接收端和传输媒介三个部分。
发射端负责将信息转换为电磁波，通过传输媒介发送；接收端则接收电磁波并还原为信息。
根据不同的应用需求，可以选择不同的无线通讯协议和技术，如Wi-Fi、蓝牙、Zigbee、LoRa等。
射频模块：无线通讯系统的核心是射频模块，它负责信号的发射和接收。
射频模块的选择需要根据应用场景和传输距离来决定，同时需要考虑其功率、频率、灵敏度等参数。
微控制器：微控制器是无线通讯系统的控制中心，负责处理用户输入、控制射频模块和其他外设的工作。
在选择微控制器时，需要考虑其处理能力、内存大小、外设接口是否满足系统需求。
天线：天线是无线通讯系统中负责接收和发送电磁波的重要部件。
天线的选择需要考虑其频率范围、增益、阻抗等参数，同时还需要考虑其尺寸和形状是否适合应用场景。
通讯协议：通讯协议是无线通讯系统的关键组成部分，它规定了信息的格式和传输规则。
在选择通讯协议时，需要考虑其数据传输速度、安全性、稳定性等因素。
调度策略：调度策略是无线通讯系统中的重要概念，它决定了各个设备之间的信息传输顺序和时间。
调度策略的设计需要考虑系统的实时性、可靠性和效率。
能量管理：能量管理是无线通讯系统中的重要问题，它涉及到系统的功耗和寿命。
能量管理策略的设计需要考虑系统的运行模式、休眠模式和省电策略等。
加密技术：加密技术是保障无线通讯系统安全的重要手段，它可以防止信息被窃取或篡改。
在选择加密技术时，需要考虑其安全性、效率和对系统性能的影响。
光纤通信系统的设计
光纤通信系统设计所谓光纤通信系统，就是将从光源、光检测器、光放大器等有源器件到连接器、隔离器等无源器件通过光纤组合形成具有完整通信功能的系统。
光纤通信系统就传送的信号可以分为模拟光纤系统和数字光纤系统。
模拟光纤系统目前一般只应用于传送广播式的视频信号，最主要的应用是广电的HFC 网。
其他场合一般采用数字光纤系统，它具有传输距离长，传输质量高，噪声不累积等模拟光纤系统无法比拟的特点。
光纤通信系统的设计包括两方面的内容：工程设计和系统设计。
工程设计的主要任务是工程建设中的详细经费预算，设备、线路的具体工程安装细节。
主要内容包括对近期及远期通信业务量的预测；光缆线路路由的选择及确定；光缆线路铺设方式的选择；光缆接续及接头保护措施；光缆线路的防护要求；中继站站址的选择以及建筑方式；光缆线路施工中的注意事项。
系统设计的任务遵循建议规范，采用较为先进成熟的技术，综合考虑系统经济成本，合理选用器件和设备，明确系统的全部技术参数，完成实用系统的集成。
虽然光纤通信系统的形式多样，但在设计时，不管是否有有成熟的标准可循，以下几点是必须考虑的：①传输距离。
②数据速率或信道带宽。
③误码率（数字系统）或载噪比和非线性失真（模拟系统）。
下面分别介绍模拟光纤系统和数字光纤系统的设计。
模拟光纤通信系统多采用副载波复用技术，主要指标有：载噪比CNR(Carrier Noise Ratio)、组合二阶互调失真CSO(Composite Second Order Intermodulation)和组合三阶差拍失真CTB(Composite Triple Beat)。
后两项指标针对多路信道复用的使用情况。
对于模拟的HFC网的设计，主要需要考虑系统的CNR、CTB、CSO指标，其传输距离主要受限于链路的损耗。
在模拟的HFC网中，EDFA的引入可以延长传输距离且对CTB和CSO等非线性指标没有多大的影响，但对CNR影响较大，在系统设计时重点考虑。
通信工程设计(3篇)
第1篇随着信息技术的飞速发展，通信行业在我国经济建设中发挥着越来越重要的作用。
通信工程设计作为通信行业的核心环节，对于提高通信服务质量、满足用户需求具有重要意义。
本文将从通信工程设计的概念、特点、原则以及关键技术等方面进行阐述。
一、通信工程设计的概念通信工程设计是指在通信工程项目中，根据用户需求、技术标准、政策法规等要求，对通信系统进行规划、设计、实施和验收的过程。
通信工程设计主要包括以下几个方面：1. 系统规划：根据用户需求，对通信系统进行整体规划，确定系统规模、技术方案、网络结构等。
2. 网络设计：根据系统规划，对通信网络进行设计，包括传输网、接入网、无线网等。
3. 设备选型：根据网络设计，选择合适的通信设备，包括交换机、路由器、基站等。
4. 工程实施：按照设计方案，进行现场施工、设备安装、调试等。
5. 系统验收：对通信系统进行验收，确保系统功能、性能、安全性等符合要求。
二、通信工程设计的特点1. 技术性：通信工程设计涉及众多技术领域，如信号处理、无线通信、光通信等，要求设计人员具备较高的技术水平。
2. 复杂性：通信系统涉及众多环节，包括硬件、软件、网络等，设计过程中需要综合考虑各种因素。
3. 可变性：通信工程设计需要根据用户需求、技术发展、政策法规等因素进行调整，具有一定的可变性。
4. 创新性：通信工程设计需要不断引入新技术、新理念，以满足日益增长的用户需求。
三、通信工程设计的原则1. 需求导向：以满足用户需求为出发点，确保通信系统具有良好的性能和实用性。
2. 技术先进：采用先进的技术方案，提高通信系统的性能和可靠性。
3. 安全可靠：确保通信系统的安全性，防止信息泄露、网络攻击等风险。
4. 经济合理：在满足技术要求的前提下，降低工程成本，提高经济效益。
5. 可扩展性：考虑未来技术发展，使通信系统具备良好的可扩展性。
四、通信工程关键技术1. 5G通信技术：5G通信技术具有高速率、低时延、大连接等特点，为通信工程设计提供了新的技术手段。

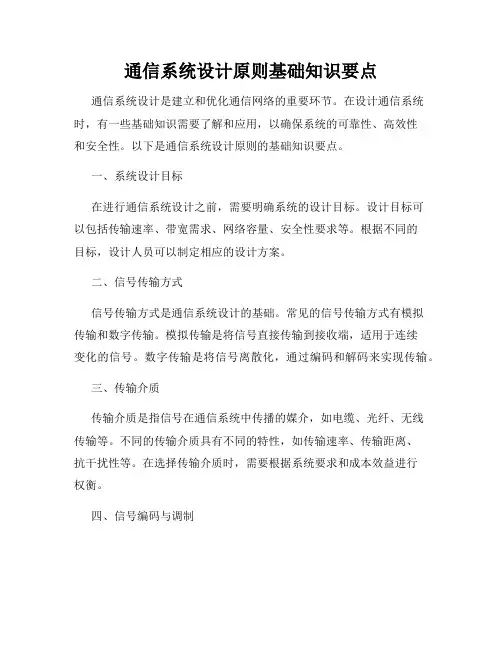

通信系统设计原则基础知识要点
通信系统设计原则基础知识要点通信系统设计是建立和优化通信网络的重要环节。
在设计通信系统时，有一些基础知识需要了解和应用，以确保系统的可靠性、高效性和安全性。
以下是通信系统设计原则的基础知识要点。
一、系统设计目标在进行通信系统设计之前，需要明确系统的设计目标。
设计目标可以包括传输速率、带宽需求、网络容量、安全性要求等。
根据不同的目标，设计人员可以制定相应的设计方案。
二、信号传输方式信号传输方式是通信系统设计的基础。
常见的信号传输方式有模拟传输和数字传输。
模拟传输是将信号直接传输到接收端，适用于连续变化的信号。
数字传输是将信号离散化，通过编码和解码来实现传输。
三、传输介质传输介质是指信号在通信系统中传播的媒介，如电缆、光纤、无线传输等。
不同的传输介质具有不同的特性，如传输速率、传输距离、抗干扰性等。
在选择传输介质时，需要根据系统要求和成本效益进行权衡。
四、信号编码与调制信号编码和调制是将源信号转化为适合传输的形式。
编码是将信号转化为数字序列，调制是将数字序列转化为模拟或数字信号。
合适的信号编码和调制方案可以提高传输效率和抗干扰性。
五、网络拓扑结构网络拓扑结构指网络中节点之间的连接方式。
常见的网络拓扑结构有星型、环型、总线型等。
不同的拓扑结构具有不同的性能和可靠性特点。
在设计通信系统时，需要选择适合的网络拓扑结构。
六、容错与冗余设计容错与冗余设计是保障通信系统可靠性的重要手段。
容错设计可以使系统在发生故障时继续工作，如使用冗余设备、备份控制等。
冗余设计是指在数据传输过程中添加冗余信息来纠正错误或恢复丢失的数据。
七、电磁兼容性设计电磁兼容性设计是确保通信系统不受电磁干扰和自身电磁辐射对其他设备的干扰的重要措施。
包括选择抗干扰性强的设备、合理布局和屏蔽等。
八、网络安全设计网络安全设计是确保通信系统不受未经授权的访问、信息泄露和病毒攻击等威胁的措施。
包括网络防火墙、数据加密、访问权限控制等。
九、性能评估与优化在通信系统设计完成后，需要对系统的性能进行评估与优化。
课程设计之通信系统设计
课程设计之通信系统设计一、教学目标通过本章的学习，学生将掌握通信系统设计的基本原理和方法，了解通信系统的组成部分和关键技术，能够运用所学知识分析和解决通信系统设计中的实际问题。
具体目标如下：1.知识目标：（1）掌握通信系统的定义、分类和性能指标；（2）了解模拟通信系统和数字通信系统的原理及特点；（3）熟悉通信系统的调制、解调、编码和解码技术；（4）掌握通信系统的可靠性分析和故障检测方法。
