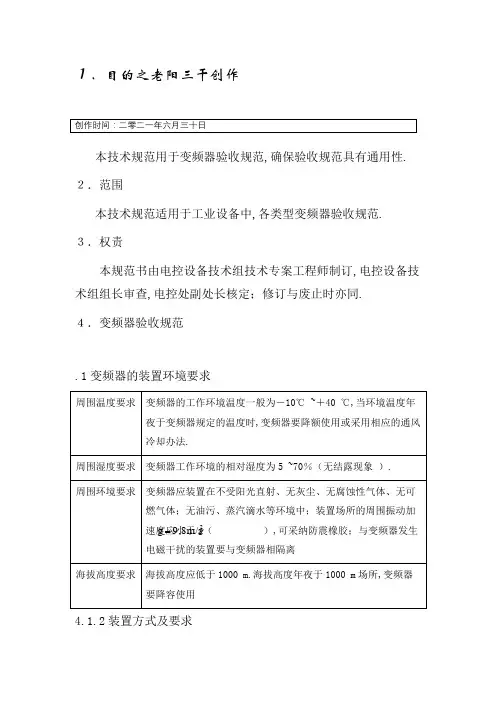

1.目的之老阳三干创作本技术规范用于变频器验收规范,确保验收规范具有通用性. 2.范围本技术规范适用于工业设备中,各类型变频器验收规范.3.权责本规范书由电控设备技术组技术专案工程师制订,电控设备技术组组长审查,电控处副处长核定;修订与废止时亦同.4.变频器验收规范.1变频器的装置环境要求4.1.2装置方式及要求(1).墙挂式装置用螺栓垂直装置在坚固的物体上.正面是变频器文字键盘,请勿上下倒置或平放装置.周围要留有一定空间,上下10cm以上,左右5cm以上.因变频器在运行过程中会发生热量,必需坚持冷风疏通,如图(2). 控制柜中装置控制柜中装置时,在变频器的上方柜顶装置排风扇,不要在控制柜的底部装置吹风扇.4.1.3 变频器在多粉尘现场的装置要求在多粉尘(特别是多金属粉尘、煤粉、絮状物)的场所使用变频器时,正确、合理的防尘办法是保证变频器正常工作的需要条件.(1).装置设计要求在控制柜中装置变频器,最好装置在控制柜的中部或下部.要求垂直装置,其正上方和正下方要防止装置可能阻挡进风、出风的年夜部件;变频器四周距控制柜顶部、底部、隔板或其它部件的距离不应小于300 mm,如图中的H1、H2间距所示.(2).主电路控制开关及导线线径选择要求4.合理选择装置位置及布线是变频器装置的重要环节.电磁选件的装置位置、各连接导线是否屏蔽、接地址是否正确等,都直接影响到变频器对外干扰的年夜小及自身工作情况.变频器与外围设备之间布线时应注意:(1)逆变输出端子U、V、W连接交流电念头时,输出的是与正弦交流电等效的高频脉冲调制波.(2)当外围设备与变频器共用一供电系统时,要在输入端装置噪声滤波器,或将其他设备用隔离变压器或电源滤波器进行噪声隔离.(3)当外围设备与变频器装入同一控制柜中且布线又很接近变频器时,可采用以下方法抑制变频器干扰:(4)防止信号线与动力线平行布线或捆扎成束布线;易受影响的外围设备应尽量远离变频器装置;易受影响的信号线尽量远离变频器的输入输出电缆.(5)当把持台与控制柜不在一处或具有远方控制信号线,要对导线进行屏蔽,并特别注意各连接环节,以防止干扰信号串入.(6)接地端子的接地线要粗而短,接点接触良好.需要时采纳专用接地线.绞线防电磁干扰原理电缆接地防干扰4.1.5变频器分区装置及屏蔽线质量要求(1)区域划分依据各外围设备的电磁特性,分别装置在分歧的区域,以抑制变频器工作时的电磁干扰(2).装置注意事项(a)电念头电缆的地线应在变频器侧接地,但最好电念头与变频器分别接地.在处置接地时,如采纳公共接地端,不能经过其他装置的接地线接地,要自力走线,如图所示.(b)电念头电缆和控制电缆应使用屏蔽电缆,机柜内为强制要求,将屏蔽金属丝网与地线两端连接起来,连接方法如图所示.(c)如果现场只有个别敏感设备,可独自在敏感设备侧装置电磁滤波器,这样可降低本钱.。
变频器常用10个参数设置
变频器常用10个参数设置1.最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。
而且低速时,其电缆中的电流也会增大,也会导致电缆发热。
2.最高运行频率:一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。
3.加减速时间加速时间就是输出频率从0 上升到最大频率所需时间,减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。
加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。
4.转矩提升又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围f/V 增大的方法。
设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。
如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。
对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。
5.电子热过载保护本功能为保护电动机过热而设置,它是变频器内CPU 根据运转电流值和频率计算出电动机的温升,从而进行过热保护。
本功能只适用于“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[ 电动机额定电流(A)/ 变频器额定输出电流(A)]×100% 。
高压变频装置技术规范-10KV修改
*********工程高压变频装置技术规范书招标方:*******有限公司投标方:2013年7月目录1、总则2、技术要求3、设计与运行条件4、投标方应填写的高压变频器技术规范表5、供货范围6、技术资料7、交货进度8、监造、检验/试验和性能验收试验9、技术服务和联络10、培训11、设计联络12、项目管理13、质量保证14、售后服务及承诺15、技术差异表16、投标人需要说明的其它内容1、总则1.1 本规范书仅适用于**********工程的**********高压变频调速装置。
它提出了对该变频调速装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应提供符合有关工业标准、国家标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议,则意味着投标方提供的设备完全符合本规范书的要求。
如有异议,应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致时,按较高标准执行。
1.5 所有文件、图纸采用中文,相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.6 投标书及合同规定的文件,包括图纸、计算、说明、使用手册等,均应使用国际单位制(SI)。
1.7 本技术规范书作为订货合同附件,与合同正文具有同等法律效力。
1.8 招标会上投标方所做的技术澄清均作为本技术协议的附件,与合同正文具有同等法律效力。
2、技术要求2.1应遵循的主要标准投标方遵循下列标准和规定,如有新版本,则按新版本执行。
GB 156-1993标准电压GB 191-2000包装储运图示标志(EQV ISO780:1997)GB/T1182—1996形状和位置公差代号及其注法GB/T1184—1996形状和位置公差未注公差的规定GB/T1804—2000公差与配合未注公差尺寸的极限偏差GB/T2423.1—2001电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2—2001 电工电子产品基本环境试验规程试验B:高温试验方法GB/T2423.3—1993电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB/T2423.5—1995电工电子产品基本环境试验规程试验Ea:冲击试验方法GB/T2423.10—1995电工电子产品基本环境试验规程试验Fc:振动(正弦)试验方法GB/T2681-1981电工成套装置中的导线颜色GB/T2682-1981电工成套装置中的指示灯和按钮的颜色GB/T4064—1983电气设备安全设计标准GB/T4208-1993 外壳防护等级(IP代码)(EQV IEC60529:1989)GB/T4588.1-1996无金属化孔单双面印制板分规范GB/T4588.2-1996有金属化孔单双面印制板分规范GB 4798.1-1986 电工电子产品应用环境条件贮存(IEC 60721-3-1:1997)GB 4798.2-1996 电工电子产品应用环境条件运输(IEC 60721-3-2:1997)GB 6450-1986 干式电力变压器(EQV IEC 60726:1982)GB/T9969.1-1998工业产品使用说明书总则GB 12668.3-2004 调速电气传动系统第3部分:产品的电磁兼容性标准及其特定的试验方法GB/T14436-1993工业产品保证文件总则GB/T14549-1993 电能质量公用电网谐波IEEE std 519-1992电力系统谐波控制推荐标准DL/T 404- 1997 户内交流高压开关柜订货技术条件IEC 76 Power Transformer;IEC 529 Protection Classes of Cases (IP code);IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests;IEC68-2-6抗震动标准IEC68-2-27抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro-magnetic radiation and anti-surge-interference;IEC 870 Communication protocol;IEC1000-4-2 EMC 抗干扰标准IEC1000-4-3 EMC 抗干扰标准IEC1000-4-4 EMC 抗干扰标准IEC1000-4-5 EMC 抗干扰标准IEC1800-3 EMC传导及辐射干扰标准EN50082-2工业环境的一般标准IEEE519 1992电气和电子工程师学会89/336EC CE标志NFPA 70 State Electrical Appliance Code;NFPA 77 Recommended anti-electrostatic methods;NFPA 78 Specifications to protect from thunder;NFPA 496Standard of Electric Equipment Charge andPositive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801 International electrical wiring;NEMA American National Electrical Manufacturer Association;GB 12326电能质量电压允许波动和闪变GB 1094.1~1094.5电力变压器GB 6450干式变压器GB/T 10228干式电力变压器技术参数和要求GB 17211干式电力变压器负载导则ZBK41003三相树脂绝缘干式电力变压器技术条件GB311高电压输变电设备的绝缘配合与高电压试验技术DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 3859.1 半导体变流器基本要求的规定GB/T 3859.2 半导体变流器应用导则GB/T 3859.3半导体变流器变压器和电抗器3、设计与运行条件3.1使用环境要求:(1)安装地点:*********有限公司,户内使用。
格立特变频器 VF---10系列 说明书
格立特变频器使用说明书VF---10系列高性能 高可靠性 强功能 操作简便第一章 检查与安全注意事项第二章 安装第三章 键盘操作第四章 试运行第五章 功能参数一览表第六章 功能参数说明第七章 异常诊断第八章 规范第九章 外型及安装尺寸第十章 检查与维护第十一章 品质保证第十二章 选配件第十三章 RS-485串行通讯协议目 录1391315495355575960敬告用户本使用说明书务必送交本公司产品的实际使用者。
使用本产品前,务请熟读本说明书,阅读后请妥善保管,这对以后的维护、保养及其它场合的使用会有益处。
如在使用过程中还存在解决不了的疑难问题,请随时联络本公司的各地经销商,或直接与本公司联系。
第一章 检查与安全注意事项 VFl0系列变频器在出厂之前均已经过测试和品质检验。
在购买后,拆箱之前请检查产品的包装是否因运输不慎而造成损伤,产品的规格、型号是否与订购之机种相符。
如有问题,请联络供货厂商。
1.1 拆箱之后检查 ● 检查内部含VFl0本机、使用说明书一本、保修卡一张。
● 检查变频调速器侧面的铭牌,以确定在您手上的产品就是所订 购之产品铭牌说明:(以7.5KW380V为例)变频器型号输入电源规格输出功率规格生产序号型号说明:产品代码设计序号输入电压等级1:单相110V; 2:单相220v3:三相380V; 6:三相660VG:泛用型 P:平方转矩型额定输出容量例:7R5:7.5KW; 110:110KW(B)为带制动功能,作为用户选件(C)为带延长线1.2 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。
●在接通电源后,不可实施配线、检查等作业。
●关闭电源,在键盘显示熄灭后 5分钟之内,请勿触摸机内电路板及 任何零部件,且必须用仪表确认机内电容已放电完毕,方可实施机 内作业,否则有触电的危险。
●人体静电会严重损坏内部 MOS场效应电晶体等,未采取防静电措施 时,请勿用手触摸印刷电路板及IGBT等内部器件,否则可能引起故 障。
变频器主电路测试规范
规范编码:RD-CRT-T00 版 本:V1.1 密 级: 机 密 测试规范英威腾电气股份有限公司测试部生效日期:2010.04页 数: 16 页变频器主电路测试规范拟 制:_______________ 日 期:__________ 审 核:_______________ 日 期:__________ 批 准:_______________ 日 期:__________更改信息登记表规范名称: 变频器主电路测试规范规范编码:RD-CRT-T00 版本更改原因更改说明更改人更改时间V1.0 拟制新规范代建军2007.10.16 V1.1 规范升级更改部分验收准则韦启圣2010.04.22评审会签区:人员签名意见日期董瑞勇张科孟张波吴建安刘小兵目录1、目的 (3)2、范围 (3)3、定义 (3)4、引用标准和参考资料 (3)5、测试环境 (3)6、测试方法与判定准则 (3)6.1 整流二极管反向耐压测试 (4)6.2 整流模块绝缘耐压测试 (5)6.3 IGBT栅-射极间漏电流测试(I GES) (5)6.4 IGBT断态集-射极间漏电流测试(I CES) (6)6.5 IGBT模块绝缘耐压测试 (7)6.6 IGBT驱动波形测试 (8)6.7 IGBT开通、关断时间测试 (10)6.8 IGBT驱动电压幅值测试 (10)6.9 IGBT上下桥驱动死区时间测试 (11)6.10 整流二极管电压应力测试 (12)6.11 整流二极管稳态电流应力测试 (13)6.12 IGBT瞬态电压应力测试 (13)6.13 IGBT瞬态电流应力测试 (14)6.14 IGBT均流测试 (15)附件1:IGBT模块Ices测试数据记录表 (15)附件2:IGBT驱动波形及死区时间测试数据记录表 (16)附件3:变频器输出短路测试数据表 (16)变频器主电路测试规范1、目的检验我司变频器产品的主电路设计是否合理,验证在正常使用环境和恶劣使用环境下,功率器件的电压、电流应力是否满足功率器件的电压、电流应力降额要求。
高压变频器技术规范书
****有限公司130吨锅炉工程高压变频调速成套装置技术规范书****有限公司2014年11月1、总则1.1本技术条件的使用范围为****有限公司锅炉替代与背压机改造工程一次风机、二次风机、引风机高压电机所用的高压变频调速成套装置。
它包括高压变频调速成套装置的功能设计、结构、性能、安装等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,乙方应提供符合本规范书和工业标准的优质产品。
1.3 如果乙方没有以书面形式对本规范书的条文提出异议,则意味着乙方提供的设备(或系统)完全符合本规范书的要求1.4 本设备技术规范书所使用的标准如遇与乙方所执行的标准不一致时,按较高标准执行。
1.5本规范经甲、乙双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力。
1.6本设备规范书未尽事宜,由甲乙双方协商确定。
2、技术要求2.1 遵循的主要标准Q/(GZ)ZGPE1-2004 ZINVERT系列高压变频调速系统通用技术条件IEC 76 Power Transformer;IEC 529 Protection Classes of Cases (IP code);IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests;IEC68-2-6 抗振动标准IEC68-2-27 抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro-magnetic radiation and anti-surge-interference; IEC 870 Communication protocol;IEC1000-4-2 EMC抗干扰标准IEC1000-4-3 EMC抗干扰标准IEC1000-4-4 EMC抗干扰标准IEC1000-4-5 EMC抗干扰标准IEC1800-3 EMC传导及辐射干扰标准EN50082-2 工业环境的一般标准IEEE519 电气和电子工程师学会89/336EC CE标志NFPA 70 State Electrical Appliance Code;NFPA 77 Recommended anti-electrostatic methods; NFPA 78 Specifications to protect from thunder;NFPA 496 Standard of Electric Equipment Charge and Positive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801 International electrical wiring;NEMA American National Electrical Manufacturer Association;GB 12326 电能质量电压允许波动和闪变GB/T 14549 电能质量公用电网谐波GB 1094.1~1094.5 电力变压器GB 6450 干式变压器GB/T 10228 干式电力变压器技术参数和要求GB17211 干式电力变压器负载导则GB311.1 高压输变电设备的绝缘配合DL/T 620 交流电气装置的过电压保护和绝缘配合GB/T 3859.1 半导体变流器基本要求的规定GB/T 3859.2 半导体变流器应用导则GB/T 3859.3 半导体变流器变压器和电抗器DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程火力发电厂电子计算机监控系统设计技术规程火力发电厂厂用电设计技术规程2.2 使用条件2.2.1使用环境条件最高气温℃最低气温℃地震烈度度水平加速度g垂直加速度g多年平均相对湿度:<90%,无凝结安装地点:室内2.2.2系统母线电源参数2.3 设备概况本工程采购高压变频调速装置,通过高压变频调速装置调节负载出力以满足工况需要。
西门子V10系列变频器参数设置表
西门子V10系列变频器参数设定表(面板调频和外部正反转)
序 号 1 2 3 4 5 参数内容 P0970=48:恢复工厂设置值(恢复后为 r0007=1:C11 P2280=3:PI比例增益系数 P2285=0:PI积分增益系数 P2293=1:PI限幅值的斜坡上升/下降时间 V:额定电动机电压 设定 序 结果 号 13 14 15 16 17 380V 18 22.6A 11KW 0.38 50 19 20 21 22 23 24 25 26 27 参数内容 P0701=1:数字输入1的功能 P0702=12:数字输入2的功能 P0703=9:数字输入3的功能 P0725=1:PNP/NPN数字量输入 P0731=52.d:数字输入1的功能 P0748=1:数字输入反向(二进 制)b---1 P1000=5:选择频率设定值 P1080=30:电动机最少频率 P1082=50:电动机最大频率 P1120=20:斜坡上升时间 P1121=20:斜坡下降时间 P1200=3:捕捉在启动 P1202=80:捕捉在启动电流 P1203=150:搜索速度 P1210=4:自动再启动(也可设 定P1210=1)
6 P0304= 7 8 9 10 11 12
P0305= A:电动机额定电流 P0307= KW:电动机额定功率 P0308= :电动机额定功率因素 P0310= Hz:电动机额定频率 P0640=105%:电动机过载因子 P2000=50:基准频率
正反转)
设定 结果
变频器安规测试规范_V2.0
MV510系列高压变频器用户手册说明书
超节能高压变频器MV510系列使用维护说明书请将该使用维护说明书确实交至最终用户手中。
MV510编号:4KD72X001W01 VER 3.0MV510系列高压变频器用户手册目录第一章 系统介绍 (4)1.1 前言 (4)1.2 系统概述 (5)1.3 系统特点 (5)1.4 系统型号说明 (1)1.4.1 产品型号说明 (1)1.4.2 产品铭牌说明 (1)1.5 系统硬件说明 (2)1.5.1控制柜 (3)1.5.2单元柜 (3)1.5.3变压器柜 (3)1.5.4旁路柜 (4)1.6 规格 (4)第二章 注意事项 (5)2.1 概述 (5)2.2 安全注意事项 (5)2.3 使用注意事项 (6)第三章 现场安装规范 (7)3.1 外形和重量 (7)3.1.1 控制柜和单元柜 (7)3.1.2 变压器柜 (8)3.1.3 旁路柜(选配、自动旁路柜) (8)3.2 安装要求 (9)3.2.1 安装环境要求 (9)3.2.2 储存环境要求 (10)3.2.3 变频器布置要求 (10)3.2.4 设备地基要求 (12)3.2.5 设备接地要求 (13)3.3 安装过程 (14)3.3.1 验收 (14)3.3.2 估计重量 (14)3.3.3 搬运 (14)3.3.4 拼柜、固定 (14)3.3.5 功率单元安装 (16)3.3.6 变频器耐压测试 (16)3.3.7 电气接线 (17)3.4 安装完检查 (21)第四章 功能介绍 (22)4.1 概述 (22)4.2 与电机驱动相关的控制功能 (22)4.2.1控制方式 (22)台安科技(无锡)有限公司IMV510系列高压变频器用户手册台安科技(无锡)有限公司II 4.2.2频率给定方式 (23)4.2.3跳频设置 (23)4.2.4转矩提升 (23)4.2.5输出电压自适应 (24)4.2.6系统过电流限制 (24)4.2.7母线过电压限制 (24)4.2.8 瞬停自启 (25)4.2.9飞车启动 (25)4.2.10 高压采样 (25)4.2.11调制方式 (25)4.2.12 恢复出厂设置 (26)4.3 信号输入输出功能 (26)4.3.1 开关量输入 (26)4.3.2 开关量输出 (27)4.3.3 模拟量输入 (28)4.3.4 模拟量输出 (28)4.4 监控和显示功能 (29)4.5 通讯功能 (29)4.6 工频电网与变频器间的切换(选件) (29)第五章 工作原理 (30)5.1 简介 (30)5.2 主电路 (30)5.2.1 移相变压器 (31)5.2.2 功率单元 (32)5.3 控制系统 (35)5.3.1 主控系统 (36)5.3.2 电控系统 (36)第六章 现场调试规范 (38)6.1 范围 (38)6.2 术语 (38)6.3 调试规范 (39)6.3.1 测试内容 (39)6.3.2 控制柜送电检查 (39)6.3.3 模拟测试 (40)6.3.4 分体测试 (40)6.3.5 功率单元串联测试 (41)6.3.6 带电机空载测试 (42)6.3.7 带电机负载测试 (43)6.3.8 投运测试 (44)第七章 故障处理及系统维护 (46)7.1 故障分类 (46)7.2系统维护 (50)7.2.1 安全信息 (50)7.2.2 维护规程 (51)MV510系列高压变频器用户手册7.2.2.1 变频器投运前期 (51)7.2.2.2 变频器运行中 (51)台安科技(无锡)有限公司IIIMV510系列高压变频器用户手册台安科技(无锡)有限公司4第一章 系统介绍1.1 前言非常感谢贵公司选用我公司的MV510系列变频器产品,成为我公司的用户!我公司将竭诚为您服务,以不断努力创造更好的技术,为您提供更好的产品!台安科技(无锡)有限公司是由台湾知名跨国企业--东元集团旗下安台国际投资(新加坡)私人公司于2000年7月1日在中国大陆成立的外商独资企业。
SINAMICS_v10_v20_V50_基本说明及应用
SINAMICS V20——经济、可靠、易用的基本型变频器基本型变频器SINAMICS V20向小型OEM客户提供最适合的经济型解决方案。
SINAMICS V20有四种外形尺寸可供选择(FSA~FSD),提供三相400V和单相230V进线两种规格,分别可覆盖0.12~3kW,0.37~15kW的功率范围。
高可靠性设计,创新的冷却设计,经久耐用。
无需调试软件,通过简单参数设定即可实现预定功能。
内置常见的连接宏与应用宏,简化操作,开箱即用。
丰富的I/O接口,直观的LED面板显示,完善的集成功能,可以方便地应用在风机、泵、传送装置及搅拌机、混料机等设备中。
同时,创新的节能方式及节能结果显示,真正意义上节省费用。
SINAMICS V20提供强大的常见的风机、泵类应用功能及强大的保护功能,非常适合此类应用。
•水泵气穴保护•针对水泵堵塞的多脉冲高转矩启动以及防堵模式•用于调节工艺数值的PID控制器(例如,温度、压力、水平、流量)•多泵控制功能通过额外增加两个定速驱动(级联)来扩大流量范围•霜冻和冷凝保护功能防止电机在极端环境条件下受潮搬运类应用•带式输送机•辊式输送机•链式输送机SINAMICS V20丰富了在启动加速和制动停止应用上的功能,大大方便了搬运类的应用。
•斜坡时间可调,平稳加速,减少对对齿轮单元、轴承、滚筒和辊轴的压力•单脉冲高转矩启动功能适用于带有较高启动转矩的传送带•通过使用制动电阻或直流制动功能实现动态性能•通过监控负载转矩实现皮带损坏检测加工类应用•加工制造业中的单个驱动。
例如,轧钢机,搅拌机,捏炼机,破碎机,搅动机,离心分离机等•加工机器中带机械连动抽的主要驱动。
例如,用于加工纺织品,绳索和线缆的环锭纱纺机,编织机等对于连续加工类应用,SINAMICS V20强大的功能充分满足在高性能和节能方面的需求。
•异常不停机模式能够保证不间断的加工生产,从而实现较高的生产率•通过共直流母线对再生能量进行转换•单脉冲高转矩启动功能适用于带有较高启动转矩的机器•适合于纺织的摆频功能To the top of the page产品亮点及客户受益易于安装•安装方式多样- 壁挂式安装及穿墙式安装均可实现紧凑的并排安装- 无需额外组件即可正常运行•通讯灵活- 变频器端子可用作通讯端口- 连接宏中预设了用于USS和MODBUS RTU通讯的参数,调试便捷•制动高效- 集成直流制动,复合制动- 通过制动单元及制动电阻可实现能耗制动,且制动电阻占空比可在5 %到100 %之间调节- ≥ 7.5 kW的变频器集成内置制动模块,此类变频器可以直接连接制动电阻易于使用•参数克隆/版本升级- 使用BOP(基本操作面板)接口模块或参数下载器(使用参数下载器可不接主电源)能够轻松实现两台变频器之间的参数传输,缩短及简化调试过程•宏方法- 内置常用的连接宏与应用宏,简化配置,快速调试•稳定可靠- 更宽的电压范围、更好冷却设计以及带涂层的PCB板大大提升了变频器在恶劣环境中的稳定性- 保证在以下总线电压范围内可靠运行:- 1AC 200 V … 240 V (-10 % / +10 %)- 3AC 380 V … 480 V (-15 % / +10 %)- 运行时的环境温度最高可达60 °C节约成本•运行过程中节能——ECO模式- 内置用于V/f和V2/f控制的节能模式通过自动调节磁通电流实现节能- 变频器支持以kWh、CO2甚至当地货币单位来显示能耗数值•运行过程中节能——DC共联- 相同额定功率的SINAMICS V20变频器可以共用同一直流总线,能量再利用- 减少对能耗制动以及外接组件的需求•运行过程中节能——休眠模式- 变频器和电机仅在工厂或机器需要时才运行- 节能,延长电机使用寿命主要性能数据小型自动化解决方案西门子SIMATIC 自动化产品与SINAMICS 驱动产品完美结合,为机器制造商带来完美的小型自动化解决方案,覆盖用户对于人机交互、自动化控制以及驱动的全方位需求。
V10 系列变频器用户手册说明书
V10系列精致矢量型变频器用户手册深圳和为电气技术有限公司Shenzhen Honwin Technology Co.Ltd.安全注意事项安全声明◆在安装、操作、维护产品时,请仔细阅读并遵守本安全注意事项。
◆为保障人身和设备安全,在安装、操作和维护产品时,请遵循产品上标识及手册中说明的所有安全注意事项。
◆手册中的“注意”和“危险”事项,并不代表所应遵循的所有安全事项,只是作为所有安全注意事项的补充。
◆本产品应在符合设计规格要求的环境下使用,否则可能造成故障,因未遵循相关规定而引发的功能异常或部件损坏等不在产品质量保证范围内。
◆因违反操作产品引发的人身安全事故、财产损失等,我司将不承担任何法律责任。
安全等级定义“危险”表示如果不按规定操作,则导致死亡或严重人身伤害。
“注意”表示如果不按规定操作,则可能导致轻微身体伤害或设备损坏。
安全注意事项■安装前危险不要用手直接接触控制端子、单板元器件及变频器部件!部件缺少或损坏的变频器请不要再使用,否则有故障扩大和人员受伤的危险!注意产品铭牌的额定值是否与您的订货要求一致,如不一致,请不要安装!装箱单与实物不相符时,请不要安装!■安装危险必须由具有专业资格的人员进行安装作业,否则有触电的危险!变频器应安装于金属或其它阻燃物体上,否则有火灾危险!变频器安装应远离易燃物体和热源,否则有火灾危险!变频器不可安装在含有爆炸性气体的环境里,否则有引发爆炸的危险!不可随意拧动设备部件的固定螺栓,特别是带红色标记的螺栓,否则有设备损坏的危险!注意搬运时轻拿轻放,并托住产品底板,以防砸伤脚或摔坏变频器!请安装在能够承受变频器重量的地方,否则有掉落时损坏设备及伤人的危险!安装作业时避免将钻孔残余物、线头、螺钉掉入变频器内部,否则可能引起变频器故障! 变频器安装于柜内时,需做好散热处理,否则有可能引起产品故障或损坏!■配线危险必须由具有专业资格的人员进行配线作业,否则有触电或设备损坏的危险!配线过程中严格按照本手册执行,否则有触电或设备损坏的危险!确认输入电源处于完全断开的情况下,方能进行配线作业,否则有触电的危险!所有配线及线路应符合EMC及安规标准要求,导线线径请参考本手册的建议,否则可能发生事故!变频器整机漏电流可能大于3.5mA,为保证安全,变频器和电机必须接地,否则有触电的危险!严格按照变频器端子丝印配线,禁止将三相电源接到输出端子U、V、W,否则有设备损坏的危险!请正确安装制动电阻在B1、B2/+两端,禁止连接在其它端子,否则有设备损坏的危险! 主回路端子配线螺钉螺栓必须拧紧,否则有设备损坏的危险!禁止在控制端子RA、RB、RC以外的端子接交流220V电压等级信号,否则有设备损坏的危险!注意我司所有产品在出厂时已做过耐压测试,禁止再对变频器进行该项测试,否则有设备损坏的危险!变频器的端子信号线应尽量远离强电线布线,不能保证距离的情况下要垂直交叉分布,否则将造成控制信号受干扰!电机电缆长度大于100米时,建议选用输出电抗器,否则有设备故障的危险!■运行危险存贮时间超过2年以上的变频器,应用调压器逐渐升压上电,否则有设备损坏的危险! 按照1.3节要求完成配线后才能对变频器上电,否则有设备损坏或触电危险!变频器配线完成确认无误后,盖上盖板,才能通电,通电后严禁打开盖板,否则有触电的危险!变频器通电后,不管变频器处于何种状态都不要触摸变频器及周边电路,否则有触电的危险!变频器运行前,确认电机周围是否有人员能触及电机,否则有伤人危险!变频器运行中,应避免有异物掉入设备中,否则有设备损坏的危险!非专业技术人员禁止在运行中测试信号,否则有伤人或设备损坏的危险!禁止随意更改变频器参数,否则有设备损坏的危险!注意请确认电源相数、额定电压是否与产品的铭牌相符,否则可能造成设备损坏!检查与变频器相连的外围电路是否有短路现象,连线是否紧固,否则可能造成设备损坏! 运行前,请确认电机及机械是否在允许的使用范围内,否则可能会损坏设备!禁止直接触摸风扇、散热器、制动电阻,否则有机械损伤和烫伤的危险!不能频繁地通过通断电的方式来控制变频器的启停,否则有设备损坏的危险!变频器输出端开关或接触器的投入/切出前需确保变频器处于无输出状态,否则有设备损坏的危险!■保养危险必须由具有专业资格的工程师进行产品保养、检查或更换零部件!禁止带电对产品进行保养、检查或更换零部件,否则有触电的危险!断电后至少等待10分钟以上,保证电解电容残余电压降至36V以下才能进行保养、检查或更换零部件!更换变频器后必须严格按照上述流程再执行一遍!注意保养、检查或更换零部件时尽量不要触及元器件本体,否则有静电损伤器件的危险!所有可插拔器件须在断电情况下才能插拔!目录第一章V10系列产品概述 (1)1.1外形和安装尺寸 (1)1.2额定规格 (2)1.3外围器件、端子螺钉及配线配线规格 (2)1.4主回路端子说明 (2)1.5标准接线图 (3)1.5.1控制端子接线说明 (3)1.6制动电阻选型 (5)1.7操作键盘说明 (5)1.8操作键盘按键功能 (5)第二章参数列表 (8)第三章故障诊断及对策 (35)3.1故障列表及对策说明 (35)附录A (39)V10系列产品概述V10系列变频器用户手册第一章V10系列产品概述1.1外形和安装尺寸图1-1V10-4T0.75G/1.5LB~V10-4T3.7G/5.5LB功率等级安装尺寸示意图V10系列变频器用户手册V10系列产品概述1.2额定规格1.3外围器件、端子螺钉及配线规格1.4主回路端子说明1)V10-4T0.75G/1.5LB~V10-4T3.7G/5.5LB_R S T B1B2/+U V WV10系列产品概述V10系列变频器用户手册1.5标准接线图图1-2标准接线图1.5.1控制端子接线说明GND AO AI2AI1+10V 485+485-图1-3控制端子布置图V10系列变频器用户手册V10系列产品概述表1-4控制端子功能说明V10系列产品概述V10系列变频器用户手册1.6制动电阻选型1.7操作键盘说明图1-4操作键盘图1.8操作键盘按键功能V10系列变频器用户手册V10系列产品概述V10系列产品概述V10系列变频器用户手册V10系列变频器用户手册参数列表第二章参数列表参数符号说明:○:表示参数在运行时可以修改●:表示参数在运行时不可修改,停机时可以修改★:表示参数为只读状态,如监控参数参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表参数列表V10系列变频器用户手册V10系列变频器用户手册参数列表故障诊断及对策V10系列变频器用户手册第三章故障诊断及对策3.1故障列表及对策说明V10系列变频器用户手册故障诊断及对策故障诊断及对策V10系列变频器用户手册V10系列变频器用户手册故障诊断及对策附录A V10系列变频器用户手册附录AModbus通讯1、支持协议支持Modbus协议,RTU格式和ASCII码格式;广播地址为0,从机地址设置值为1~247,248~255保留。
双馈变频器培训资料之变频器包装、运输、安装、接线、绝缘测试
产品型号:REE1.5-N0D01-DWX-A
REE1.5MW 双馈变频器包装
包装说明:
REE变频器内部放有干燥剂防潮 REE变频器外侧贴有防倾贴和防震 动标识 REE变频器外侧包有保护膜 REE变频器采用木质全封闭式包装
—
—
— —
REE1.5MW 双馈变频器运输
转子电缆绝缘测试
注:REE变频器的
转子侧是不允许进 行绝缘测试的!! 在对转子电缆进行 转子电缆时,需要 把转子电缆从变频 器上拆下!做完转 子电缆绝缘测试后, 再将其恢复!
运输注意事项:
— — — —
防雨水侵湿 正置无倾斜 无挤压 无剧烈震动REE1.5MW 双馈变 Nhomakorabea器机械安装
机械安装要求:
安装前先拆除变频器的外部包装以 及木制包装底座 安装地点水平 周围有足够的空间 安装环境冷却空气流动顺畅 应将变频器固定在一块阻燃底板上 吊装柜体时吊装绳缆与柜体之间的 夹角不小于60°
2
• 转子侧绝缘测试
3
电网侧绝缘测试
若电网进线已经接
到变频器 ,对电网 进线进行绝缘测试 时,需要把变频器 避雷支路的熔断器 拔下,然后再对电 网进线进行绝缘测 试!
定子接线绝缘测试
对定子电缆进行绝
缘测试时,需保证 并网开关在断开位 置,无需解掉变频 器定子接线,就可 以进行定子电缆绝 缘测试
— — — — — —
REE1.5MW 双馈变频器对外接线
主电路
控制电
编码器
通信
电网接线
定子接线
转子接线
控制柜接线
编码器接线
CANOPEN通信接线
变频器参数基本设置
变频器参数基本设置宇文皓月变频器应用领域涉及到钢铁行业,化工行业,汽车行业,机床行业,电机机械行业,食品行业,造纸行业,水泥行业,矿业行业,石油行业,工厂建筑等,它促进企业实现了自动化,节约了能源,提高了产品质量和合格率以及生产率,延长了设备使用寿命。
通过变频器的功能参数的设置调试,就可以实现相应的功能,一般都有数十甚至上百个参数供用户选择,在实际应用中,没需要对每一参数都进行设置和调试,多数只要采取出厂设定值即可。
但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行参数的设定和调试。
变频器调试的好坏决定了变频器运行的稳定性、应用效果以及使用寿命等,最终关系到企业经济效益的大小,调好了可能大大节约费用,调欠好可能损失惨痛。
以下是作者在普传变频器使用中的经验总结,希望能供其他用户参考,使变频器能更好地推广使用,为企业带来更大的经济效益。
1 变频器调试的步调变频器能否成功地应用到各种负载中,且长期稳定地运行,现场调试很关键,必须依照下述相应的步调进行。
1.1 变频器的空载通电检验1)将变频器的电源输入端子经过漏电呵护开关接到电源上。
2)将变频器的接地端子接地。
3)确认变频器铭牌上的电压、频率等级与电网的是否相吻合,无误后送电。
4)主接触器吸合,风扇运转,用万用表AC 挡测试输入电源电压是否在尺度规范内。
5)熟悉变频器的操纵键盘键, 以普传科技变频器为例:FWD为正向运行键,令驱动器正向运行;REV为反向运行键,令驱动器反向运行;ESC/DISPL为退出/显示键,退出功能项的数据更改,故障状态退出,退出子菜单或由功能项菜单进入状态显示菜单;STOP/RESET 为停止复位键,令驱动器停止运行,异常复位,故障确认;PRG为参数设定/移位键;SET 为参数设定键,数值修改完毕保管,监视状态下改变监视对象;▲▼为参数变动/加减键,设定值及参数变动使用,监视状态下改变给定频率;JOG为寸动运行键,按下寸动运行,松开停止运行,分歧变频器操纵键的定义基底细同。
变频器V10操作说明书
1Answers for industry.SINAMICS V10 操作说明书SINAMICS V10 变频器操作说明书 • 04.20092机械安装 (3)电气安装 (6)调试 (8)参数列表 (23)故障与报警 (27)技术规格 (29)其他参考信息 ..............................31SINAMICS V10 变频器操作说明书 • 04.20093SINAMICS V10 变频器SINAMICS V10是一款多用途的经济型工业变频器,它具备了通用驱动的基本功能,可以用于控制三相交流鼠笼式异步电机。
SINAMICS V10有四种外形尺寸可供选择,其功率范围覆盖0.55kW 到22kW 。
警告本设备带有危险电压而且它所控制的是带有危险电压的转动机件。
如果不按照要求进行操作就可能会造成死亡、严重的人身伤害或重大的财产损失。
注意触电的危险。
即使电源已经切断,变频器的直流回路电容器上仍然带有危险电压,因此在电源关断5分钟以后才允许打开本设备。
如果设备正在运行,不得将设备上的端子块取下。
设备正常运行时可能会产生>3.5mA 的漏地电流。
因此,设备必须永久接地。
必须将设备垂直安装在电柜内。
如需了解更多的安全注意事项,参见《SINAMICS V10变频器操作说明 》。
安全注意事项机械安装1.安装间距可以将几个变频器并排或者上下安装在一起,其安装间距要求如下:上下安装:变频器上部和下部都应留下至少100mm 的通风间隙。
并排安装:变频器左右两侧都应留下距离至少为“A”的通风间隙(见下图)。
!2.安装方式• 壁挂式安装- 壁挂式安装为默认安装方式;- 无需使用任何安装组件;- 整个变频器直接安装在电柜内。
• 穿墙式安装- 要求使用穿墙式安装组件。
- 变频器主体安装在电柜内,散热器延伸至电柜外。
- 适用于纺织等应用场合。
- 具体安装说明见SINAMICS V10穿墙式安装组件的《产品信息》或《SINAMICS V10变频器操作说明》。
变频器热测试规范
专业资料变频器热测试规范拟制:刘建平日期: 2010.04.29审核:_ 日期:_批准:_ 日期:_更改信息登记表文件名称: 变频器热测试规范文件编码:评审会签区:目录1、目的 (5)2、范围 (5)3、定义 (5)4、引用标准和参考资料 (5)5、测试环境 (6)6、测试设备 (6)7、热电偶测试点 (6)7.1 驱动电源板测试点选取 (6)7.2 整机的测试点选取 (7)7.3 环境温度测试点位置选取 (7)7.4 测试点的布置 (8)7.5 热电偶的固定 (10)8、测试项目 (12)9、测试方法 (12)9.1 驱动电源板温升测试 (12)9.2 额定运行温升测试 (13)9.3 交变式负载温升测试 (14)9.4 过温保护测试 (15)9.5 输入缺相测试 (15)9.6 缓冲电阻温升测试 (15)10、判定标准 (16)11、关键器件温升限值要求 (16)12、测试数据及测试报告 (17)附件1.热测试报告模板 (18)附件2.温升数据表格模板 (18)附件3.红外热像仪(Ti20)操作指导书 (18)附件4.安捷伦34972A数据采集仪操作指导书 (18)附录A.温升与环境温度之间的推算关系 (19)附录B.红外热像仪使用注意事项 (20)附录C.温升数据表格 (21)英威腾电气股份有限公司测试技术规范变频器热测试规范1、目的检验我司变频器产品的热设计是否合理,验证器件应用在热应力方面是否满足器件的热应力降额要求。
2、范围本规范规定了样机的热测试方法,适用于英威腾电气股份有限公司开发的所有变频器产品。
3、定义●变频器额定运行:是指变频器工作在额定输入电压和缺省载频下,驱动适配电机50Hz运行,输出额定电流。
●变频器通常工况:是指变频器用户现场中通常的运行工况,若规格书中无明确界定则为额定运行。
●适配电机:与变频器同功率或者是大一功率,小一功率的电机。
(不包括电机并联)4、引用标准和参考资料(1)GB/T 12992-91 电子设备强迫风冷热特性测试方法(2)GB/T 12993-91 电子设备热性能评定(3)GB 2421 电工电子产品基本环境试验规程总则(4)GB 2423 电工电子产品基本环境试验规程试验方法5、测试环境(1)常温实验室环境(2)环境试验箱6、测试设备(1)34972A型数据采集仪(Agilent安捷伦)(2)DR230型混合记录仪(YOKOGAWA横河)(3)Ti20型手持式红外热像仪(FLUKE福禄克)7、热电偶测试点7.1 驱动电源板测试点选取7.1.1 开关电源关键器件:输入端整流二极管或桥堆、整流电路限流电阻、滤波电容及电容均压电阻、开关变压器、MOS管、MOS管驱动芯片及芯片启动电阻、原边检流电阻、吸收电路二极管及电阻、副边整流二极管、负载电阻、稳压管、电压反馈的检测光耦及线性稳压芯片等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变频器包装测试规范拟 制:______黄国华 ______日 期:2008.08.01 审 核:___________________日 期:__________ 批 准:___________________日 期:__________测试规范英威腾电气股份有限公司测试部规范编码:INVT0_018_0001_TB_01 版 本:V1.0密 级:机 密生效日期:2010.08 页 数:26 页更改信息登记表规范名称:变频器包装测试规范规范编码:版本更改原因更改说明更改人更改时间V1.0 拟制新规范黄国华2010.08.01评审会签区:人员签名意见日期目录1. 目的 (4)2. 范围 (4)3. 定义 (4)4. 引用标准 (6)5. 测试设备 (6)6. 试验环境 (7)7. 测试项目 (7)7.1.测试项目清单 (7)7.2.包装箱抗压试验 (8)7.3.包装件共振扫描与驻留试验 (9)7.4.包装件随机振动试验 (10)7.5.包装件跌落试验 (12)7.6.包装件滚动试验 (13)7.7.包装件倾跌试验 (16)7.8.包装件斜坡冲击试验 (18)8. 数据记录及报告格式 (19)8.1.包装测试数据记录表 (19)8.2.包装测试报告格式 (21)变频器包装测试规范1.目的检验变频器产品包装是否满足标准和客户要求;本规范主要集中在验证包装材料和包装容器在流通过程对变频器产品的保护能力。
2.范围本规范规定的包装测试方法,除特别说明之外,适用于英威腾电气股份有限公司开发的所有变频器产品。
3.定义●包装(Package,Packaging):为在流通过程中保护产品,方便储运,促进销售,按一定技术方法而采用的容器、材料及辅助物等的总体名称。
也指为了达到上述目的而采用容器、材料和辅助物的过程中施加一定技术方法等的操作活动。
●试验样品(Package):产品经过包装所形成的总体。
●内装物(Contents):试验样品内所装的产品或物品。
注:本规范中如无特别说明均指变频器。
●衬垫材料、缓冲材料(Cushioning material):为了防震而采用的包装材料。
●托盘运输(Pallet traffic):以托盘承载货物、使用机械设备进行装卸、搬运作业,便于成件包装物的装卸、搬运和堆码作业实现机械化和托盘化。
●外尺寸(Outside dimension,external dimension):包装容器的外部最大尺寸。
●内尺寸(Inside dimension,inner dimension):包装容器的内部最大尺寸。
●净重(Net weight):指内装物的净装量。
●毛重(Gross weight):指运输试验样品的质量或重量。
●压力试验(Compression test):将试验样品或包装容器放置在压力试验机上,以一定的速度在其顶部(或底部)均匀施加压力,评定试验样品或包装容器承受外部压力的能力和包装对内装物保护能力的试验。
●跌落试验(Drop test):将试验样品按规定高度跌落于坚硬、平整的水平面上,评定试验样品承受垂直冲击的能力和包装对内装物保护能力的试验。
●斜坡冲击试验(Incline impact test):将放置试验样品的滑车以一定高度从斜面上滑下,撞击冲击表面,评定试验样品承受水平冲击的能力和包装对内装物保护能力的试验。
●滚动试验(Rolling test):将试验样品的每一面按规定顺序在坚硬平整的水平面上进行翻滚,评定试验样品承受滚动的能力和包装对内装物保护能力的试验。
●振动试验(Vibration test):将试验样品放在振动试验机台面上,使其在一定的时间内按规定的振动波形、振动加速度和频率进行振动,评定试验样品承受振动的能力和包装对内装物保护能力的试验。
●严酷等级(Severity):试验样品进行条件试验所用的一组参数值。
●加速度(Acceleration):表征速度对时间导数的矢量。
●标准重力加速度(g n)(Standard acceleration due to the earth’sgravity):由地心引力引起的标准加速度,它随高度和地理位置的不同而变化。
就本标准而言,g n值取10m/s2。
●加速度传感器(Accelerometer):将输入加速度转换成与其成比例的输出量的传感器。
●速度变化量(Velocity change):为要施加规定的加速度而产生的速度突然变化的绝对值。
注:对实测脉冲,通常取0.1的最大值作为设定值;对理想脉冲设定值取为零。
●频率(f)(Frequency):每秒振动的次数,单位为赫兹(Hz)。
频率是周期的倒数。
●峰值(Peak value):在给定区间内振动量的最大值。
●共振(Resonance):系统作受迫振动时,激励频率有任何微小改变均会使系统响应下降的现象。
●扫描(Sweep):自变量(通常是频率)连续地通过一定区间的过程。
●扫频循环(Sweep cycle):在规定的频率范围内往返扫描一次,例如10Hz-150Hz-10Hz。
● 对数频率扫描速率(Logaritbmic frequency sweep rate ):单位频率的频率变化率为常数的扫描速率,即dt f f 21lg为常数。
注:建议用倍频程/分(oct/min )为单位来表示对数频率扫描率。
● 倍频程(Octave ):频率比为2的两频率之间的区间。
● 加速度谱密度(Acceleration spectral density ):当带宽趋于零和平均时间趋于无穷的极限状态下,各单位带宽上通过中心频率窄带滤波器的加速度信号方均值。
4. 引用标准● GB2421-1989 电工电子产品基本环境试验规程 总则 ● GB/T 4122.1-1996 包装术语● GB/T 4798.2-1996 电工电子产品应用环境试验 运输 ● GB/T 4857.4-92 包装 运输试验样品 压力试验方法 ● GB/T 4857.6-92 包装 运输试验样品 滚动试验方法● GB/T 4857.18-92 包装 运输试验样品 编制性能试验大纲的定量数据● ASTM D 4728-01 Standard Test Method for Random Vibration Testing of ShippingContainers● ASTM D 4169-08 Standard Practice for Performance Testing of Shipping Containersand Systems● ISTA 1A 2001 Packaged-products 150lb(68 kg) or Less ● ISTA 3E 2008 Unitized Loads of Same Product● MIL-STD-810G Environmental Engineering Considerations And Laboratory Tests5. 测试设备● 电动振动试验系统 ● 跌落试验机 ● 斜坡冲击试验机 ● 压力试验机●加速度传感器6.试验环境●温度:15~35℃●相对湿度:45%~75%●气压:86~106kPa7.测试项目7.1.测试项目清单●包装箱抗压试验●包装件共振扫描与驻留试验●包装件随机振动试验●包装件跌落试验●包装件滚动试验●包装件倾跌试验●包装件斜坡冲击试验为有效利用测试资源提高测试评估效率,对于本测试规范中要求的测试项目可依据表1所列举的情况进行选择性测试。
表1 测试项目选取定义表新产品包装箱变更包装方式变更缓冲材料变更试验项目试样正样中试包装箱抗压试验●◎◎●◎◎包装件共振扫描与驻留试验●◎◎◎●●包装件随机振动试验●◎◎◎●●包装件跌落试验●◎◎◎●●包装件滚动试验●◎◎◎◎◎包装件倾跌试验●◎◎◎◎◎包装件斜坡冲击试验●◎◎◎◎◎注:●表示必须执行项目◎表示可以依据前期测试结果及变更具体内容选择性执行项目。
对于同时存在多种变更的测试项目,选择应取两者必须执行项目的共集,以确保有效评估测试风险;对于无法明确界定变更类型或本选取原则中未明确指定的情况,则需要执行本规范中规定的全部测试项目。
7.2.包装箱抗压试验7.2.1.测试方法纤维板材质包装箱需预先放置于23℃± 1 °C和50% ± 2% RH的环境中24小时后,再执行试验。
试验前先检查包装箱是否有褶皱、尺寸变形或是破损等情形,以保证包装箱外观和结构完好。
试验应在与预处理相同的温湿度条件下进行。
将包装箱按预定状态置于压板中心部位,使上压板和包装箱接触。
先加220N的初始载荷,以使包装箱与上下压板接触良好。
调整记录装置,以此作为位移记录的起点。
以10±3mm/min的速度均匀移动压板距离,压到下列情况之一:●压缩载荷未达到预定值,包装箱尺寸变形或出现破裂;●压缩载荷达到预定值。
7.2.2.测试判据包装箱在抗压试验中未达到预定的压缩载荷出现变形或破裂,则视为不合格。
包装箱的抗压强度值不小于下式所得的计算值:P=K*G*(H-h)/h*9.8式中:P─抗压强度值,单位为牛顿(N);K─强度安全系数,这里取2;G─包装件的质量。
单位为千克(kg);H─堆码高度(一般不高于3000mm),单位为毫米(mm);h─包装箱高度,单位为毫米(mm)。
7.2.3.注意事项纤维板材质包装箱容易受潮而改变抗压强度,必须存放于干燥的环境中,试验前要在23℃± 1 °C和50% ± 2% RH的环境中预处理24小时后才可执行试验。
如果包装箱特别注明不可堆垛,则可以不执行此项测试。
7.3.包装件共振扫描与驻留试验7.3.1.测试方法试验样品按出货方式配置,检查外箱、缓冲材料和包装袋等包装材料是否褶皱、变形或破损等,并对内装物的电性能和外观进行检查和测量(外观检查包括:结构和组件是否有松脱、磨损、变形及断裂等),以保证试验样品在试验前的完整和完好,并填写数据记录表格。
在选定的监测点安装上加速度传感器,然后将试验样品固定在振动机台上,并尽量使其重心靠近振动台中心。
按表1试验等级要求设定试验参数,分别将试验样品远端面、右侧面、底面朝下置于垂直轴向振动台上,完成X,Y,Z三个轴向的共振搜寻与驻留,每个共振频率点分别驻留30mins,试验样品轴向、面、棱及角的定义参见附图1。
附图1 试验样品轴向、面、棱及角的定义正常放置试验样品其顶面定义为1,使接缝棱处于标注人员的右手边,正对着标注人员的为5(近端面),位于标注人员右手边的为2(右侧面),与1相对的面为3(底面),与5相对的面为6(远端面),与面2相对的面为4(左侧面)。
