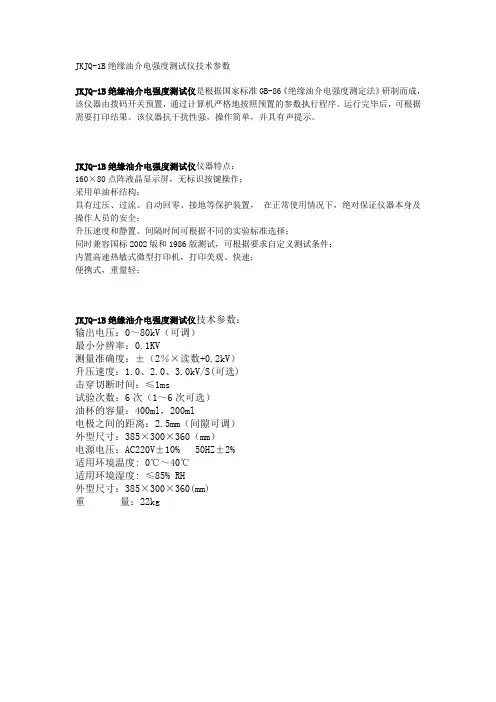

JKJQ-1B绝缘油介电强度测试仪技术参数
JKJQ-1B绝缘油介电强度测试仪技术参数
JKJQ-1B绝缘油介电强度测试仪是根据国家标准GB-86《绝缘油介电强度测定法》研制而成，该仪器由拨码开关预置，通过计算机严格地按照预置的参数执行程序。
运行完毕后，可根据需要打印结果。
该仪器抗干扰性强，操作简单，并具有声提示。
JKJQ-1B绝缘油介电强度测试仪仪器特点：
160×80点阵液晶显示屏，无标识按键操作；
采用单油杯结构；
具有过压、过流、自动回零、接地等保护装置，在正常使用情况下，绝对保证仪器本身及操作人员的安全；
升压速度和静置、间隔时间可根据不同的实验标准选择；
同时兼容国标2002版和1986版测试，可根据要求自定义测试条件；
内置高速热敏式微型打印机，打印美观、快速；
便携式，重量轻；
JKJQ-1B绝缘油介电强度测试仪技术参数：
输出电压：0～80kV（可调）
最小分辨率：0.1KV
测量准确度：±（2％×读数+0.2kV）
升压速度：1.0、2.0、3.0kV/S(可选)
击穿切断时间：≤1ms
试验次数：6次（1～6次可选）
油杯的容量：400ml，200ml
电极之间的距离：2.5mm（间隙可调）
外型尺寸：385×300×360（mm）
电源电压：AC220V±10% 50HZ±2%
适用环境温度: 0℃～40℃
适用环境湿度: ≤85% RH
外型尺寸：385×300×360(mm)
重量：22kg。
35kV变电站常用试验设备清单
大地网接地电阻测试仪
MS-300D
1台
500kV及以下变电站接地网测量输出：AC:5A 400V
测量范围：0～150Ω（含电流桩阻抗）
工频/异頻转换抗干扰
4
互感器特性测试仪
MS-601D
1台
CT、PT：伏安特性测试、变比、通流耐压试验
最大输出电流:1000A
最大输出电压:1000V
5
全自动电容电感测试仪
介损：1×10-5
7
SF6气体密度继电器校验仪
MS-401
1套
SF6密度继电器校验：闭锁回复值、报警回复值、超压回复值、报警值、闭锁值、超压值（精度±0.25%）
8
高精度SF6气体检01μ1/1
检测范围：10～30μ1/1
100～200μ1/1
300～500μ1/1
单相相电流输出0～40A
单相电压输出0～120V
11
变压器空载负载特性测试仪
MS-102
1台
变压器短路阻抗和负载损耗、空载电流和空载损耗测量
电流测量范围：0.5A～60A
电压测量范围：10V～650V
12
真空开关真空度测试仪
MS-208V
1台
真空断路器的真空度
测量检测范围：10-5～10-1 Pa
13
7
全自动变比组别测试仪
MS-500B
1台
自动测量单相、三相变压器、电压互感器的变比及组别
测量范围：
变比：1～9999.9组别：0～11
8
高压开关动特性测试仪
MSGK-E
1台
12路断口，动作时间，同期性、弹跳过程、开距、行程测量，分、合速度测量
时间：量程4000.0ms分辩率0.1ms
变压器油、绝缘油介电强度测定方案
绝缘油介电强度测定方案本方法适用于验收20℃时粘度不大于50毫米2/秒的各种绝缘油。
例如: 变压器油、电容器油、电缆油等新油或使用过的油，但主要是用于新油。
介电强度并不是用来评定绝缘油质量的一个标准，而是一项常规试验。
它是用来阐明绝缘油被水和其他悬浮物质物理污染的程度以及打算注入设备前进行干操和过滤是否适宜。
本方案是参照采用国家标准GB/T 507-86 《绝缘油介电强度测定法》、GB/T 4756 《石油和液体石油产品取样法( 手工法)》、GB2536-90 《变压器油》制订的。
1 方法概要测定方法是将放在专门设备里的被测试样经受一个按一定速率连续升压的交变电场的作用直至油击穿。
测量值与所用的测量设备和采用的方法有很大关系。
2 仪器2.1 变压器2.1.1 试验电压是从交流(50Hz) 的低压电源供电的一个升压变压器得到的。
通过手调或自动控制装置逐渐增加初级线圈电压，经升压后的次级线圈电压施加于试验油杯的电极上。
该电压应是一近似正弦的波形，其峰值因数应在2U 士5 % 范围。
2.1.2 变压器和相配的装置应能在电压大于15千伏时产生一个20毫安的最小短路电流。
2.2 保护装置2.1.1 装置应良好接地。
2.1.2 进行试验时尽可能防止产生高频振荡.2.1.3 了保护设备和避免试油在击穿瞬间的分解，可与试验油杯申联一个电阻，以限制击穿电流。
2.1.4 高压变压器的初级电路上接一个断路器，这个断路器能在试样击穿后不超过0.02秒的时间内因试样的击穿电流作用而动作。
断路器接一个无电压释放线圈以保护设备。
2.3 电压调节电压调节可用下列设备之一来实现，电压调节最好采用自动升压系统，因为手动调节不易得到要求的匀速升压。
2.3.1 变比自耦变压器2.3.2 电阻分压器2.3.3 发电机磁场调节2.3.4 感应调节器2.4 试验电压的测量试验电压值是电压的有效值，即电压峰值除以2。
电压可以用峰值电压表或其他类型的测量电压表连接到试验变压器的愉入端或输出端来测量。

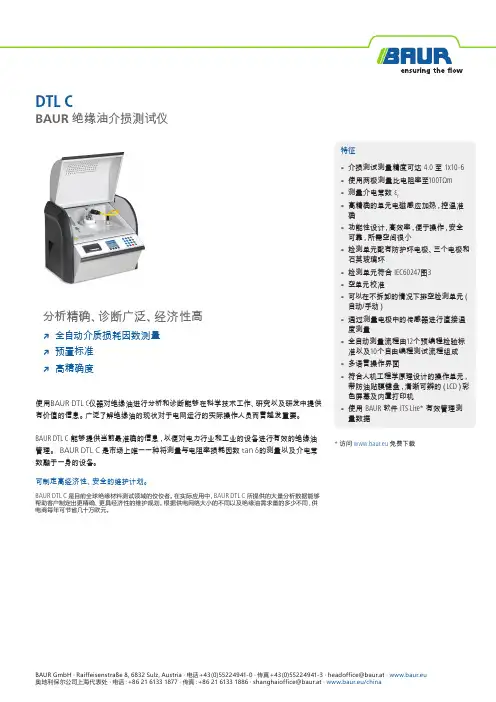

BAUR绝缘油介损测试仪分析精确诊断广泛经济性高
DTL CBAUR 绝缘油介损测试仪使用BAUR DTL C 仪器对绝缘油进行分析和诊断能够在科学技术工作、研究以及研发中提供有价值的信息。
广泛了解绝缘油的现状对于电网运行的实际操作人员而言越发重要。
BAUR DTL C 能够提供当前最准确的信息，以便对电力行业和工业的设备进行有效的绝缘油管理。
BAUR DTL C 是市场上唯一一种将测量与电阻率损耗因数 tan δ的测量以及介电常数融于一身的设备。
可制定高经济性、安全的维护计划。
BAUR DTL C 是目前全球绝缘材料测试领域的佼佼者。
在实际应用中，BAUR DTL C 所提供的大量分析数据能够帮助客户制定出更精确、更具经济性的维护规划。
根据供电网络大小的不同以及绝缘油需求量的多少不同，供电商每年可节省几十万欧元。
特征▪ 介损测试测量精度可达 4.0 至 1x10-6 ▪ 使用两极测量比电阻率至100TΩm ▪ 测量介电常数 εr▪ 高精确的单元电磁感应加热，控温准确 ▪ 功能性设计，高效率，便于操作，安全可靠，所需空间很小 ▪ 检测单元配有防护环电极、三个电极和石英玻璃环 ▪ 检测单元符合 IEC60247图3 ▪ 空单元校准▪ 可以在不拆卸的情况下排空检测单元（自动/手动） ▪ 通过测量电极中的传感器进行直接温度测量 ▪ 全自动测量流程由12个预编程检验标准以及10个自由编程测试流程组成 ▪ 多语言操作界面▪ 符合人机工程学原理设计的操作单元，带防油贴膜键盘，清晰可辨的（LCD ）彩色屏幕及内置打印机 ▪ 使用 BAUR 软件 ITS Lite* 有效管理测量数据BAUR GmbH · Raiffeisenstraße 8, 6832 Sulz, Austria · 电话 +43 (0)5522 4941-0 · 传真 +43 (0)5522 4941-3 · headoffice@baur.at · www.baur.eu 奥地利保尔公司上海代表处 · 电话：+86 21 6133 1877 · 传真：+86 21 6133 1886 · shanghaioffice@baur.at · www.baur.eu/china分析精确、诊断广泛、经济性高↗全自动介质损耗因数测量 ↗预置标准 ↗高精确度* 访问 www.baur.eu 免费下载数据表：BAUR GmbH · 896-119-11 · 09.2018 · 保留更改权利技术数据电源90 – 264 V (50/60 Hz)最大 功率消耗500 VA显示器彩色 LCD(约3.5“)，屏幕分辨率320 x 240 像素软件可选语言德语、英语、法语、西班牙语、意大利语、葡萄牙语、荷兰语、波兰语、俄语、中文（中国大陆）、中文（中国台湾）、捷克语、土耳其语、韩语预置标准IEC 60247:2004 标准, IEC 60247:2004 常规, VDE 0380- 2:2005_01 标准, VDE 0380-2:2005_01 常规, BS 5737:1979 标准, BS 5737:1979 常规, ASTM D924-15 标准, ASTM D924-15 常规, ASTM D1169-11 标准, ASTM D1169-11 常规, IEC 61620:1998-11, JIS C2101:2010, NBR 12133 标准, NBR 12133 常规可自由编辑的测试流程10接口▪USB 2.0（B 型插头）▪ B AUR Report Manager 外部 USB 接口 （A 型插头）打印机矩阵式打印机，24 针，57 mm普通纸环境温度（运行）-10 至 +45°C 储藏温度-20 至 +55°C 相对空气湿度非冷凝尺寸（宽 x 高 x 深）545 x 458 x 384 mm (闭合)545 x 770 x 465 mm (开放)重量28 kg 防护等级IP 32安全和电磁兼容性 (EMC)符合 CE 标准，符合低电压指令 (2014/35/EC)、电磁兼容性指令 (2014/30/EC)、环境影响 EN 60068-2 高效测量数据管理软件（免费下载：www.baur.eu )內容45 ml 空容量误差67.8 到73 pF 空气中的耐压强度2000 Vrms油黏性<150mm 2/s 在20°C 时供货范围▪B AUR 绝缘油介损测试仪 DTL C ，含内置普通纸打印机 ▪ 检测单元排空软管 ▪ 防尘罩▪ 检测单元符合 IEC60247图3 带运输箱 ▪ 温度感应器 ▪50ml 一次性注射器 ▪ 电源线 ▪ 使用说明书 ▪ 视频教程选项 ▪ 防尘罩 ▪ 运输箱▪ 用于打印机的纸卷，57 mm 宽，Ø 30 mm ▪ 用于打印机的色带（蓝色）▪ 检测单元符合 IEC60247图3 带运输箱 ▪T E C 检测器▪ B AUR Report Manager – 用于进行测量数据管理的外部 USB 接口。
绝缘油介电强度测试仪检定规程JJG(冀)112—2012
JJG(冀)112—2012绝缘油介电强度测试仪检定规程1范围本规程适用于绝缘油介电强度测试仪（以下简称测试仪）的首次检定、后续检定和使用中检验。
本规程不涉及测试仪试验油杯和电极的检定。
2引用文件JJF 1001-2011 通用计量术语及定义 JJF 1002-2010 国家计量检定规程编写规则 JJG 795-2004 耐电压测试仪GB/T 507-2002 绝缘油 击穿电压测定法使用本规程时，应注意使用上述引用文献的现行有效版本。
3 概述测试仪是对绝缘油的抗电性能进行试验的仪器，按显示方式可分为数字式和模拟指示式两种，主要有高压发生、定时、报警、指示、输出电压调节装置等部分组成。
测试仪能手动或自动调整输出的交流试验电压。
在试验中，当油样被击穿时，测试仪能自动切断输出电压并同时报警，以确定被试油样能否承受规定的介电强度试验电压。
4 计量性能要求 4.1 交流输出电压4.1.1 测试仪交流输出电压基值误差用下式表示：nnx U U U U -=δ×100% (1) 式中： U δ——输出电压相对误差,%；x U ——输出电压示值，kV ； n U ——输出电压实际值，kV 。
4.1.2 数字式测试仪的基值误差用以下方式表达。
4.1.2.1. 绝对误差表示式)%%(m x U b U a +±=∆ (2) 式中：U x ——输出电压的读数值（显示值）；U m ——所检量程的满度值；JJG(冀)112—2012a ——与读数有关的误差系数；b ——与满度值有关的误差系数。
取b =0.1a 4.1.2.2 相对误差表示式x m x n m x U U b U a U U b U a /)%%(/)%%(+±≈+±=δ=)/%%(x m U U b a +± (3) 式中：U n ——输出电压实际值。
绝缘油介电强度测试仪交流输出电压准确度等级与最大允许误差见表1。

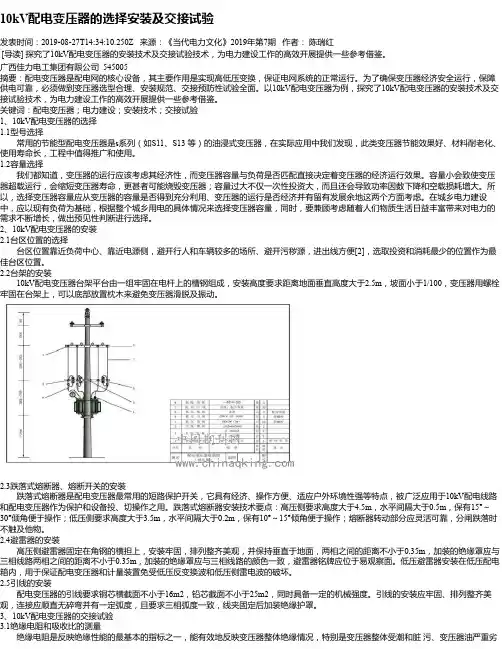

10kV配电变压器的选择安装及交接试验
10kV配电变压器的选择安装及交接试验发表时间：2019-08-27T14:34:10.250Z 来源：《当代电力文化》2019年第7期作者：陈瑞红[导读] 探究了10kV配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供一些参考借鉴。
广西佳力电工集团有限公司 545005摘要：配电变压器是配电网的核心设备，其主要作用是实现高低压变换，保证电网系统的正常运行。
为了确保变压器经济安全运行，保障供电可靠，必须做到变压器选型合理、安装规范、交接预防性试验全面。
以10kV配电变压器为例，探究了10kV配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供一些参考借鉴。
关键词：配电变压器；电力建设；安装技术；交接试验1、10kV配电变压器的选择1.1型号选择常用的节能型配电变压器是s系列（如S11、S13 等）的油浸式变压器，在实际应用中我们发现，此类变压器节能效果好、材料耐老化、使用寿命长，工程中值得推广和使用。
1.2容量选择我们都知道，变压器的运行应该考虑其经济性，而变压器容量与负荷是否匹配直接决定着变压器的经济运行效果。
