灯具照明工程ppt课件

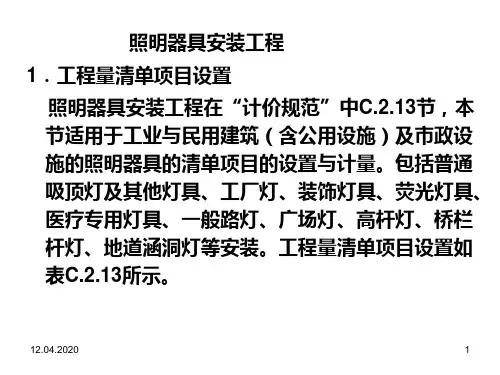

灯具照明工程
2018/11/14
2
2018/11/14
3
2018/11/14
4
普通吸顶灯及萁他灯具（编码030213001）
【项目特征】 ①名称、型号；②规格。 【计量单位 】套。 【工程内容】 ①支架制作、安装；②组装；③油漆。 【解释释义】 吸顶花灯组装时，首先将灯具的托板放平，如 为多块拼装托板，就要将所有的边框对齐，并用螺丝固定， 将其连成一体，然后按照产品样本或示意图把多个灯座安 装好。
2018/11/14
7
装饰灯（编码030213003） 【项目特征Ⅱ ①名称；②型号；③规格；④安装高度。 【计量单位】 套。 【工程内容】 ①支架制作、安装；②安装。 【解释释义】 装饰灯用于室内外的美化、装饰、点缀等，室 内装饰灯一般包括壁灯、组合式吸顶花灯、吊式花灯等； 室外装饰灯一般包括霓虹灯、彩灯、庭院灯等。 （1）壁灯。 1）壁灯装在砖墙上时，可有预埋螺栓或膨胀螺栓固定，但 不能用木楔代替木砖。 2）如果壁灯装在柱上，将绝缘台固定在预埋柱内的螺栓上， 也可打眼用膨胀螺丝固定灯具绝缘台。
2018/11/14
11
组装式荧光灯应在组装后安装前集中加工，安 装好灯管经通电试验后再进行现场安装，避免安 装后再修理就麻烦了。
在灯具安装时由于此种灯具法兰有大小之分， 法兰小的应先将电源线接头放在灯头盒内而后固 定木台及灯具法兰。法兰大的可以先固定木台接 线后，再固定灯具法兰。需要安装电容器时，把 电容器两接点，分别接在经灯具开关控制后的电 源相线和电源零线上。应注意吊链灯双链平行， 不使之出现梯形。
2018/11/14
6
工厂灯（编码030213002） 【项目特征】 ①名称、安装；②规格；③安装形式及高度。 【计量单位】 套。 【工程内容】 ①支架制作、安装；②安装；③油漆。 【解释释义】 通常工厂灯包括日光灯、太阳灯（碘钨灯）、 高压水银灯、高压钠灯等。其中日光灯作为办公照明，其 效率比较高，光线比较柔和；太阳灯价格便宜，亮度高， 但效率低，一般作为临时照明；高压水银灯、高压钠灯亮 度高，效率高，但价格较贵，电压要求比较高，作为车间 照明和场地照明。 工厂灯还包括工地上用的镝灯（3．5kW，380V）及机 场停机坪用的氙灯。
（5）手术台无影灯表面应保持整洁、无污染，灯具镀、涂 层完整无划伤。
2018/11/14
14
一般路灯（编码030213006） 【项目特征】 ①名称；②型号；③灯杆材质及高度；④灯 架形式及臂长；⑤灯杆形式（单、双）。 【计量单位】 套。 【工程内容】 ①基础制作、安装；②立灯杆；③杆座安装； ④灯架安装；⑤引下线支架制作、安装；⑥焊压接线端子； ⑦铁构件制作；⑧除锈、刷油；⑨灯杆编号；⑩接地。 【解释释义】 路灯是城市环境中反映道路特征的照明装置， 它排列于城市广场、街道、高速公路、住宅区以及园林绿 地中的主干园路旁，为夜晚交通提供照明之便。路灯一般 分为低位置灯柱、步行街路灯、停车场和干路灯及专用灯 和高柱灯。 （1）低位置灯柱。这种路灯所处的空间环境，表现出一种 亲切温馨的气氛，以较小间距为行人照明。
2018/11/14
9
（3）吊式花灯。花灯要根据灯具的设计要求 和灯具说明书和样本清点各部件数量后进 行组装，花灯内的接线一般使用单路或双 路瓷接头进行连接。
（4）霓虹灯。霓虹灯托架及其附着基面要 用难燃或不燃物质制作，如型钢、不锈钢、 铝材、玻璃钢等。安装应牢靠，尤其室外 大型牌匾、广告等应耐风压和其他外力， 不得脱落。
2018/11/14
13
（3）手术台上无影灯的供电方式由设计选定，通常由双回 路引向灯具。其专用控制箱由多个电源供电，以确保供电 绝对可靠。配电箱内装有专用的总开关及分路开关，电源 分别接在两条专用的回路上，开关至灯具的电线采用额定 电压不低宁750V的铜芯多股绝缘电线。施工中要注意多 电源的识别和连接，如有应急直流供电的话要区别标识。 （4）手术台无影灯安装应底座紧贴顶板，四周无缝隙。
2018/11/14
12
医疗专用灯（编码030213005） 【项目特征】 ①名称；②型号；③规格。 【计量单位】 套。 【工程内容】 安装。
【解释释义】 医疗专用灯安装一般包括病房指示灯、暗脚 灯、紫外线杀菌灯、无影灯等的安装。以无影灯的安装为 例，手术台上无影灯质量较大，使用中根据需要经常调节 移动，子母式的更是如此，所以必须注意其固定和防松。 （1）固定灯座的螺栓数量不少于灯具法兰底座上的固定孔 数，且螺栓直径与底座孔径相适雯：螺栓采用双螺母锁固。 （2）在混凝土结构上螺栓与主筋相焊接或将螺栓末端弯曲 与主筋绑扎锚固。
确定出线和走线的位置，量取各段导线的长度，剪断并 剥出线芯，盘好圈后挂锡。然后连接好各个灯座，理顺各 灯座的相线和工作零线，用线卡子分别固定，并按要求分 别压入端子板（或瓷接头）。
2位盒的位置，在灯 具的托板上用电钻开好安装孔和出线孔，如没有预埋螺栓 可以根据灯具托板上的安装孔，并考虑预埋灯位盒的位置， 采用射钉螺栓固定灯具托板。 准备工作就绪后，将灯具托板托起，把盒内电源线和从 灯具出线孔甩出的导线连接并包扎严密，并尽可能地把导 线塞入到灯位盒内，然后把托板的安装孔对准预埋螺栓 （或射钉螺栓），使托板四周和顶棚贴紧，用螺母将其拧 紧。 调整好各个灯座，悬挂好灯具的各种装饰物，并安装好 灯泡或灯管。 吸顶花灯的安装要特别注意灯具与屋顶安装面连接的可靠 性，连接处必须能承受相当于灯具4倍重力的悬挂而不变 形。
2018/11/14
8
3）安装壁灯如需要设置绝缘台时，应根据灯具底座 的外形 选择或制作合适的绝缘台，把灯具底座摆 放在上面，四 周留出的余量要对称，确定好出 线孔和安装孔的位置， 再用串钻在绝缘台上钻孔。 4）同一工程中成排安装的壁灯，安装高度应一致、 高低差不应大于5mm。
（2）组合式吸顶花灯。组合吸顶花灯的安装要特 别注意灯具与屋顶安装面连接的可靠性，连接处 必须能承受相当于灯具4倍重力的悬挂而不变形。
2018/11/14
10
荧光灯（编码030213004）
【项目特征】 ①名称；②型号；③规格；④安装形式。 【计量单位】 套。
【工程内容】 安装。
【解释释义】 荧光灯灯具组装时先把管座、镇流器和启辉 器座安装在灯架的相应位置上，安装好吊链。连接镇流器 到一侧管座的接线，再连接启辉器座到两侧管座的接线， 用软线再连接好镇流器及管座另一接线管，并由灯架出线 孔穿出灯架，与吊链叉编在一起穿人上法兰，应注意这两 根导线中间不应有接头。各导线连接处均应挂锡。
