圆锥破碎机的类型构造及工作原理

圆锥破碎机按照使用范围，分为粗碎、中碎和细碎3种。粗碎圆锥破碎机又叫旋回破

碎机。中碎和细碎圆锥破碎机又称菌形圆锥破碎机。

（一）旋回破碎机

按照排矿方式的不同，旋回破碎机又分为侧面排矿和中心排矿2种。前者因易阻塞而不再生产，目前生产的均是中心排矿式旋回破碎机。

A 中心排矿式旋回破碎机

这种破碎机的构造（见图3.3．I），主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。

图3-3-1 中心排矿式900/150旋回破碎机

l-锥形压食；2-锥形鳜帽：3-lj!形键：4-衬套；5-锥形衬套；6-支承环：7—镁紧板；8一螺帽；

9一横梁；io-Bl定圆锥；11. 33一衬扳；12-挡油环：13-I卜推圆盘；14-下机架；

J5-大圆锥齿轮；16-护饭；17-小圆锥齿轮；18-三角皮带轮；19-弹性联轴节；

20-传动轴；21-机架下盖；22—偏心轴套；23-衬套；24-巾心套筒；25-筋板；

26-护板；27-压盖；28—30-密封套环；3J-生轴；32-可动圆锥

3.3 圆锥破碎机

旋回破碎机的工作机构是由可动圆锥32（即破碎

锥）和固定圆锥10（即中部机架）构成。矿石就是在可动锥和固定锥形成的空间（即破碎腔）里被破碎的。固定锥的工作表面镶有锰钢衬板II，衬板与中部机架之间必须采用锌合金（或水泥）浇铸。可动锥为一个正立的截头锥体，外表面装有锰钢衬板33，为使衬板与锥体紧密结合，两者之间必须浇铸锌合金，衬板上端需用螺帽8 压紧。为了防止螺帽松动，还在螺帽上装有锁紧板7。可动锥装在主轴31（竖轴）上面。主轴·般采用45—50 号钢，大型破碎机可用合金钢（24CrMoV和35SiMn2MoV 等材料）制作。主轴的上端部通过锥形螺帽2（开口螺

母）、锥形压套I、衬套4和支承环6等装置(见图3-3'-2)悬挂在横梁9当中，主轴和可动锥的整个重量由横梁中的锥形轴承来支承。衬套4'F端与锥形衬套5的图3-3．．2排矿几的调整装置

l-锥形匪套；2-锥形螺帽；3-11l彤铤；4-衬套：5-锥形衬套：6一支承环

内表面都是圆锥面，故能保证衬套沿支承环与锥形衬套滚动，满足了主轴运动的要求。主轴的下端插入偏心轴套22的偏心孔中，该孔的中心线与旋回破碎机的轴线略成偏心。偏心轴套的内外衷面都要浇铸（或熔焊）一层巴氏合金，但是外表面只浇铸3/4的巴氏合金。

为使巴氏合金牢固地附着在偏心轴套上面，可在轴套的内壁上设置环形的燕尾槽。当

偏心轴套旋转时，可动锥的主轴就以横梁上的固定悬挂点为锥顶作圆锥面运动，从而破碎矿石。为了防止已破碎的矿石排出时灰尘落人偏心轴套内部，在可动锥底部还装有防尘装置。

传动机构的作用是传递动力，即把电动机的旋转运动，经过减速装置转化为动锥的旋

摆运动。当电动机转动时，通过三角皮带轮18、联轴节19和小圆锥齿轮17，带动固定在偏心轴套22上的大圆锥齿轮15旋转，从而使可动锥做旋摆运动。另外，在大圆锥齿轮与中心套筒24之间，还装有三片止推圆盘13。

在可动锥衬板磨损以后，为了保证破碎产品粒度，需要恢复原来的排矿口宽度，恢复

的办法是利用主轴上端的锥形螺帽进行调整。调整排矿口宽度时，首先取下轴帽，再用桥式起重机将主轴（连同可动锥）稍微向上抬起，然后把主轴上的锥形螺帽2顺转或反转（图3-3.2），使得主轴和可动锥上升或下降，排矿口则减小．或增大，然后测量排矿口宽度。如果尚未达到要求的宽度，，再将可动锥提起，并按上述方法继续进行调整，亩至达到所要求的排矿口宽度为止。如呆锥形螺帽调到主轴螺纹的端部，而排矿口宽度仍不能满足要求时，则必须更换可动4锥或固定锥的衬板。这种调整装置使用很不方便，调整时必须停车。

罔3-3-3皮带轮的保险轴销示意图旋回破碎机的保险装置，一般采用装在皮带轮上的削l—保险轴销；2一衬套；卜开口销子；弱断面的轴销来实现（见图3-3-3）。该轴销削弱断面的尺4-=角皮带轮；5一轮毂寸，通常是按照电动机负荷的两倍考虑计算的。如果旋回

3碎矿

破碎机进人大块非破碎物体，轴销应该首先被剪断，破碎机停止运转，而使机器其他零件免遭损坏。这种装置虽然结构简单，但保险的可靠性较差。有的认为，粗碎旋回破碎机可以不设保险装置，但一些生产实践说明，增设保险装置较好。例如，我国某铜矿选厂的700旋回破碎机，由于其没有保险装置，生产中因非破碎物体进入破碎腔内，而多次发生主轴断裂和小圆锥齿轮打齿等严重的设备事故。

国产旋回破碎机的定型产品的技术规格如表3-3．．1所示。

表3-3一l 旋回破碎机‘定型产品技术规格

①均为沈阳霞型机器厂制造，PXZ-承型旋同破碎机：PXQ-轻型旋回破碎机。

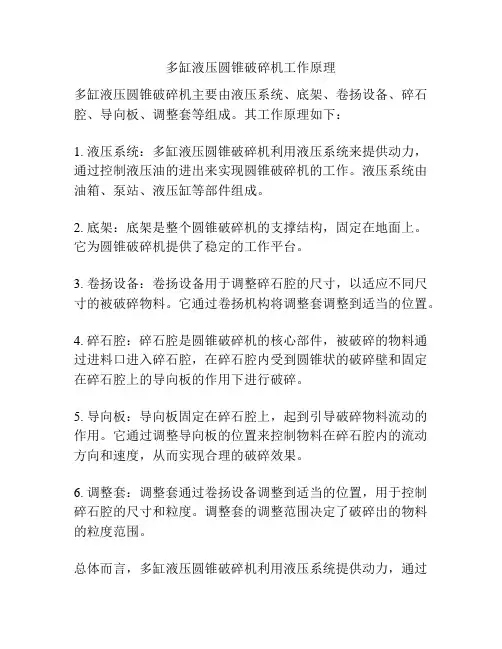

B 液压旋回破碎机

它与一般旋同破碎机的不同之处在于，在主轴

悬吊点的支承环处安装液压缸，让可动锥重量及破

碎力作用在液压缸卜；或者在丰轴底部设置液压缸，

让主轴直接支承在液压缸上。液压旋回破碎机调整

排矿口方便，用压力升降液压缸的油面即町，保险

作用也好。

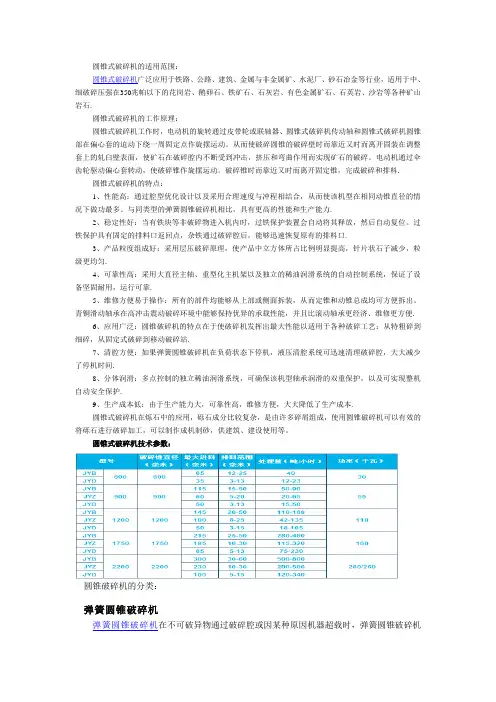

（二）中、细碎日锥破碎机

中、细碎圆锥破碎机的工作原理与旋回破碎机

基本类似，但在结构上还是有差别的，其主要差别

(见图3-3-4)足：

(1)旋回破碎机的两个圆锥形状都是急倾斜的，

口J动锥是正立的截头圆锥，固定锥则为倒立的截头圆锥，这辛要是为了满足增大给矿块度的需要。巾、图3.3.4圆锥破碎机的示意图

l一固定锥；2-可动锥；3-主轴；4—伯心轴套：5-机架；6-圆锥齿轮；7-转动轴；8-皮带轮；9-球两轴承

细碎圆锥破碎机的两个圆锥形状均是缓倾斜的、正立的截头圆锥，而且两锥体之间具有一定长度的平行碎矿区（平行带），这是为了满足控制排矿产品粒度的要求，因为中、细碎破碎杌与粗碎机不同，它是以破碎产品质量和生产能力作为首要的考虑因素。

(2)旋回破碎机的可动锥悬挂在机器上部的横粱上；中、细碎圆锥破碎机的可动锥支

承在球面轴承上。

(3)旋回破碎机采用干式防伞装置；中、细碎圆锥破碎机使用水封防尘装置。

(4)旋回破碎机利用调整可动锥的升高或下降，来改变排矿口尺、J‘的大小；中、细碎

圆锥破碎机用调节固定锥（调整环）的高度位置，来实现排矿口宽度的调整。中、细碎圆锥破碎机按照排矿口调整装置和保险方式的不同，又分为弹簧圆锥破碎机
