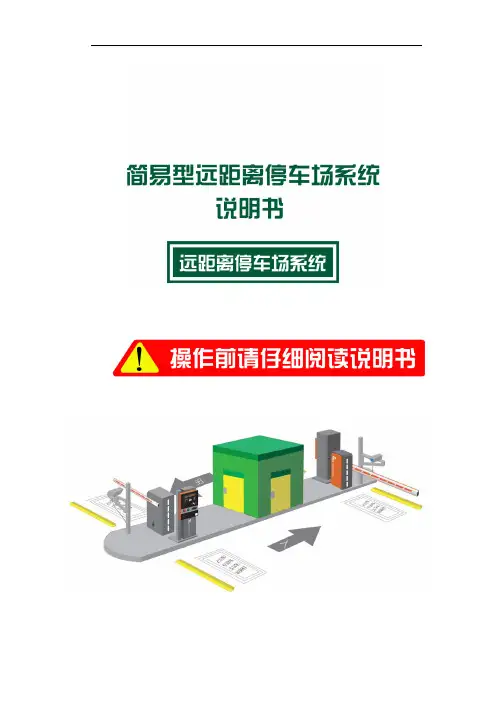

远距离蓝牙停车场系统说明书

目录一系统介绍1.1 系统概述.............................................................................................................- 1- 1.2 系统特点..............................................................................................................- 1 -二系统产品介绍2.1 产品技术参数.........................................................................................................- 1 - 2.2 道闸介绍...................................................................................................................- 2 -2.3 远距离读卡器介绍...................................................................................................- 2-2.4 控制器介绍...............................................................................................................- 3-四如何布线3.1 单通道布线介绍........................................................................................................-3 - 3.2 双通道布线介绍.......................................................................................................- 4 -四产品安装4.1 道闸如何安装..........................................................................................................- 5 - 4.2 远距离读卡器如何安装..........................................................................................- 6 -4.3 控制器如何安装......................................................................................................- 6 -4.4 地感线圈如何铺设..................................................................................................- 7 -五如何接线5.1 系统接线图..............................................................................................................- 8 - 六系统调试6.1 道闸的调试...........................................................................................................- 14-6.2 遥控器学习...........................................................................................................- 15 -6.3 蓝牙读卡器主板的调试.......................................................................................- 16 -6.4 蓝牙卡基本摆放位置...........................................................................................- 17- 七常见故障7.1 常见的事故与处理...............................................................................................- 18 -一系统介绍1.1 系统概述智能停车场系统是一个以非接触式智能 IC/ID 卡为车辆出入停车场凭证、以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对场内停车按照预先设定的收费标准实行自动收费，同时系统将IC/ID 卡识别技术和高速的视频图像存储对比技术相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、安保等进行全面而系统的管理。

1.2 系统特点➢发卡信息和进出记录等信息，可通过U 盘备份传输，极大的增加了维护效率及使用的便利➢最多可连接三路分机（P605 分控器)，采用RS485 通讯，即可减少布线数量，又可采用一块控制主板实现出入口相距较远时车辆的进出控制；➢主控板两路维根型输入接口，也可兼容 WG26 或 WG34 读卡器；➢主控板两路带保护的开闸信号输出接口，可与所有开关量输入型的道闸兼容；➢主控板两路地感信号输入，实现有车读卡限制；➢主控板可直接驱动两路显示和语音，不受电脑是否开机影响，以供不同用户需求进行选用；➢可选用管理软件，也可不选，当无管理软件时，可通过按键显示，对月卡进行授权、延期、挂失和退卡等操作；二系统产品明细介绍2.1 产品技术参数型号：TP808输入电源：AC220V电机功率：90W运行速度：2-6s最大杆长：6m型号：TP705工作电压：DC12V读卡器接口：WG26用户信息：6000 条脱机存储记录容量：10000 条型号：TP833A-T适配器：AC110～220V/DC读卡角度：80 度读卡最大距离: 3-15 米接口类型：韦根26/34 RS232/485型号：50m颜色：红色芯线材质：单股多芯镀锡铜丝芯线线径：0.75mm线圈材质：抗氧化型号：TJ03工作电压：220V AC 额定功率： 4.5W反应时间：100 毫秒；灵敏度：三级可调型号：TP8A电子标签采用CDMA 技术传输距离：1-15M 电池使用寿命：5 万次工作方式：可实时读写产品名称：485转换器（有源）传输介质：双绞线或屏蔽线 使用环境：-25℃~70℃ 相对湿度：5%~95%传输距离：1200米2.2 道闸介绍2.2.1 产品性➢ 特殊转动结构，无齿轮、无皮带转动，无需保养，使用稳定，寿命更长久.➢ 特殊设计的平衡结构，使闸杆慢起动，快运行，慢停止，排除了闸杆运行带来的抖动。

➢ 闸杆永久 90 度运行，排除故障而带来 360 度运转的意外发生。

➢ 特殊设计低速铝外壳电机，波箱连体设计，低噪音，散热快。

➢ 驱动机构设计智能过热保护系统，在频繁使用下，控制马达的温升，使马达不易烧坏。

2.2.2 安全注意事项➢ 道闸在工作时，严禁打开箱盖和箱门以免发生人身意外事故。

➢ 道闸在出厂前已将箱内布好线，一般情况下用户不得更改，只需要接入220V电源即可工作。

➢ 提供本机的电源必须加装≥10A 漏电断电器。

➢ 落杆时禁止在挡杆摆放物品或有人站立、行走。

➢ 停电时，应先关闭电源后用手把手动摇摆旋至闸杆在垂直位置。

➢ 产品出厂时，已将挡杆长度与平衡弹簧调到最佳状态，不得随意增加或减少 挡杆的长度与重量，以免失去平衡发生危险。

如需要更改必须请专业人员操作。

➢ 机械开关限位和光电开关限位在出厂前已调到最佳状态，不得随意调动2.3 蓝牙读卡器的介绍蓝牙读卡器的优势➢ 光激励、CDMA 休眠唤醒、蓝牙通信、CPU 自动识别等高新技术结晶➢ 读卡速递快，读卡距离远，具有良好的方向性，读卡距离可控制（1-5米、 5-10米、10-20 米可调）。

10-40 公里时速可不停车读卡 ➢ 穿透车辆防护膜（如防爆膜）影响，适用于所有车辆➢ 不停车，不开窗读卡；恶劣的天气读卡不受车窗外的风雪雷雨影响➢ 不停车读卡，大大提高车流通过量，交通高峰期不再堵车排长队，为您节省燃油费用。

➢ 读写器相互之间无干扰（采用先进的蓝牙通信技术与 CDMA 技术、CPU 自动识别），方向性好，有效解决前后左右车道互扰问题➢ 抗干扰 CPU 电子标签，具有自动识别多车道功能（国内首创、技术领先） ➢ 先进的休眠唤醒、低功耗模式，保证电池使用寿命 3 年以上（技术领先） ➢ 电子标签采用 CDMA 技术，杜绝进出口干扰问题产品名称： 加密狗 产品功能： 配合软件使用识别方案生产商➢成熟的ID 薄卡，EM 厚卡远距离读写技术设备研发生产商、一卡通远距离识别方案生产商➢技术先进的蓝牙电子标签加密技术，可为客户提供加密服务，保护客户的利益，提升车辆管理质量2.4 控制器 TP705 的介绍控制器 TP705 的优势➢可以同时满足两路 ID 读卡，一块板子同时控制出入口，实现一拖二要求➢系统可以不需要电脑和软件，可利用操作键盘进行相关设置管理发卡信息和进出记录等信息➢可在无电脑模式下进行时间设置管理，对卡片授权、挂失、查询等➢可脱机运行，无需对电脑网络的依赖➢可连接软件，实现实时监控、收费、报表等综合管理➢可外接语音模块、LED 显示屏➢可与市场上的各种道闸配合使用➢最多可连接三路分机，采用 RS485 通讯，即可减少布线数量，又可采用一块控制主板实现出入口车辆的进出控制三布线3.1 单通道布线图布线说明：1.从控制器到出入口蓝牙读卡器各布置一条 4*0.5 电源线（蓝牙读头与主板通讯使用）2.从岗亭里或保安室到道闸机布置一条 2*1.0 电源线。

（给道闸机供电）3.从岗亭里或保安室到道闸机布置一条 4*0.5电源线（做手动开关使用）4.从岗亭里或保安室到控制机布置一条网线。
