隧道施工方案范本
隧道连通工程施工方案范本

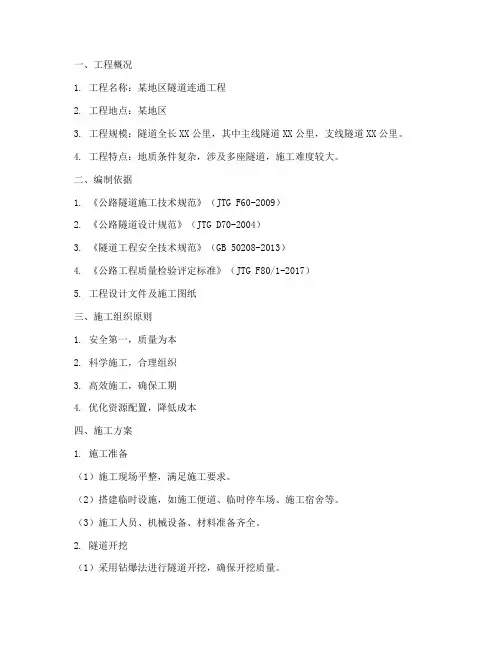

一、工程概况1. 工程名称:某地区隧道连通工程2. 工程地点:某地区3. 工程规模:隧道全长XX公里,其中主线隧道XX公里,支线隧道XX公里。
4. 工程特点:地质条件复杂,涉及多座隧道,施工难度较大。
二、编制依据1. 《公路隧道施工技术规范》(JTG F60-2009)2. 《公路隧道设计规范》(JTG D70-2004)3. 《隧道工程安全技术规范》(GB 50208-2013)4. 《公路工程质量检验评定标准》(JTG F80/1-2017)5. 工程设计文件及施工图纸三、施工组织原则1. 安全第一,质量为本2. 科学施工,合理组织3. 高效施工,确保工期4. 优化资源配置,降低成本四、施工方案1. 施工准备(1)施工现场平整,满足施工要求。
(2)搭建临时设施,如施工便道、临时停车场、施工宿舍等。
(3)施工人员、机械设备、材料准备齐全。
2. 隧道开挖(1)采用钻爆法进行隧道开挖,确保开挖质量。
(2)合理布置开挖断面,优化爆破参数,减少对围岩的扰动。
(3)加强围岩监测,及时发现并处理围岩失稳现象。
3. 支护与衬砌(1)采用锚喷支护,确保隧道围岩稳定。
(2)衬砌采用现浇混凝土,确保衬砌结构质量。
(3)加强衬砌施工质量检验,确保隧道结构安全。
4. 隧道排水(1)采用洞内排水和洞外排水相结合的方式。
(2)设置排水沟、排水孔,确保隧道内排水畅通。
5. 隧道通风(1)采用机械通风,确保隧道内空气质量。
(2)设置通风口、通风道,优化通风效果。
6. 隧道照明与通讯(1)设置隧道照明设备,确保隧道内光线充足。
(2)设置隧道通讯设备,确保隧道内通讯畅通。
7. 隧道消防(1)设置消防设施,如灭火器、消防栓等。
(2)制定消防应急预案,确保隧道消防安全。
五、施工进度安排1. 施工准备阶段:预计需时3个月。
2. 隧道开挖阶段:预计需时12个月。
3. 支护与衬砌阶段:预计需时8个月。
4. 隧道排水、通风、照明、通讯、消防等配套设施建设阶段:预计需时6个月。
隧道工程施工方案
隧道工程施工方案1.工程概况本隧道工程位于XX区,全长XX米,建设目的是为了解决该区域交通拥堵的问题。
隧道中设计了XX个出入口,连接周边主要道路,便于车辆的通行。
2.施工步骤(1)勘察设计:在开始隧道工程施工前,需要对工程地形地貌进行勘察,确定隧道具体的位置和设计方案。
(2)准备施工:包括隧道开挖前的准备工作,如清理施工现场、搭建设施等。
(3)开挖隧道:采用盾构法或者顶管法等方法进行隧道开挖。
(4)处理岩石土方:对于岩石土方等材料的处理和清理。
(5)支护衬砌:对隧道进行支护和衬砌工作,确保隧道的结构安全。
(6)道路铺设:对隧道道路进行铺设,确保通行的平稳性。
(7)设备安装:对隧道中所需的设备进行安装,如照明设施、排水设施等。
(8)竣工验收:对整个隧道工程进行验收,确保施工合格。
3.施工方法(1)盾构法:适用于地质条件复杂、岩石较硬等隧道开挖。
(2)爆破法:适用于岩石类隧道开挖,速度快效率高。
(3)顶进法:适用于较小规模的隧道开挖,需要较大空间进行顶部支护。
(4)热力光纤法:适用于冰冻土壤隧道开挖,可有效防止土体融化。
4.材料选用隧道工程的主要材料包括水泥、砂浆、混凝土、钢材等。
在选择材料时需要考虑到材料的质量、耐久性等因素。
5.安全措施在隧道工程施工中,安全措施尤为重要。
需要加强工地安全管理,保证工人的人身安全。
同时,需要做好消防设施的设置,确保隧道的安全。
综上所述,隧道工程施工方案是整个工程的重要组成部分,需要认真制定并严格执行,确保工程质量和安全。
希望本方案能为隧道工程的施工提供一定的参考和借鉴,使工程顺利进行。
隧道贯通方案专项施工方案范本
隧道贯通方案专项施工方案一、建设背景隧道工程作为一项长期以来的工程建设项目,随着交通运输的发展已经成为现代城市建设的重要组成部分。
在隧道贯通的施工过程中,施工方案是至关重要的一步。
本文主要阐述隧道贯通方案专项施工方案。
二、施工原理1. 施工目标本工程施工的目标是将浅埋深埋隧道贯通,满足道路交通需要。
隧道总长1000米,最大埋深65米,分为2号隧道和3号隧道。
隧道贯通施工,以保证施工质量和安全为前提,尽量减少不必要的影响和损害。
2. 施工方法2.1 盾构施工法盾构施工法是借助盾构机进行隧道贯通的方法,其优点是施工效率高、质量稳定。
但是该施工法存在工程投资大、施工难度大等问题。
2.2 爆破施工法爆破施工法需要在地下进行爆破,将土方挖掉并清理,最终使隧道贯通。
该施工法存在噪音大、粉尘污染等问题。
3. 施工安全施工过程中,要加强安全管理和质量监管,遵守相关法规和规范要求。
加大设备设施检查的力度,减少人员伤亡事故的发生。
1. 施工准备1.选定施工现场和施工队伍;2.协调相关单位和人员进行施工;3.在施工现场勘测隧道位置和土层情况。
2. 施工前期1.新建隧道的桩基础施工,并保证基础质量;2.确定盾构机的施工位置,隧道内协调设施的配置;3.选定盾构机和爆破方案;4.布置施工大本营,并实施机具生产作业。
3. 施工主体1.盾构施工:采用盾构机进行挖掘和衬砌施工;2.爆破施工:浅埋段采用保护爆破法,深埋段采用分段爆破法;3.施工安全:严格按照施工规范、标准和奖惩制度,严格控制施工安排和要求。
4. 施工收尾1.完成隧道贯通及两侧接口施工;2.完成隧道壁和拱顶玻璃钢衬砌及检查;3.施工设备和生产物资包供质量检验及清理;4.原土运输、处理和排放;5.对施工质量及工程实施过程进行总结和评价。
1. 浅埋段施工采用带保护的爆破工艺进行口子和初爆,然后在爆破段内采用盾构机进行挖掘和衬砌,最终实现浅埋段隧道贯通。
2. 深埋段施工采用分段爆破法,爆破后在爆破段内采用盾构机进行挖掘和衬砌,最终实现深埋段隧道贯通。
隧道小修工程施工方案范本
隧道小修工程施工方案范本一、工程概况1.1 项目名称:某某隧道小修工程1.2 项目地点:某某隧道1.3 项目概述:该隧道位于某某地区,是连接两个重要交通要道的重要通道之一,但由于长期使用和自然因素,隧道内部出现了一些损坏,需要进行小修工程。
二、施工内容2.1 隧道内墙面修复:对隧道内部墙面进行修复,包括填充裂缝、除去脱落的部分、清理表面等工作。
2.2 设备检修:对隧道内的设备进行检修和维护,确保其正常使用。
2.3 排水系统维护:对隧道排水系统进行清理和维护,确保雨水顺畅排出,防止积水造成损害。
2.4 照明系统维护:对隧道内的照明系统进行检修和更换,确保夜间的车辆通行安全。
三、施工组织3.1 施工单位:由某某建筑公司负责承担施工任务。
3.2 施工人员:由具备相关资质和经验的工程技术人员和作业人员组成施工队伍。
四、施工方案4.1 施工准备4.1.1 车辆和器材准备:准备所需的车辆和工程机械,如搅拌车、清洁车、水泥喷浆机等。
4.1.2 材料准备:准备所需的隧道修复材料,如水泥、沙子、矿渣等。
4.1.3 人员安排:根据施工计划,安排好施工人员的工作任务和职责。
4.2 施工流程4.2.1 隧道内墙面修复:首先进行隧道内墙面修复工作,包括填充裂缝、除去脱落的部分、清理杂物等。
4.2.2 设备检修:对隧道内的设备进行检修和维护,发现问题及时处理。
4.2.3 排水系统维护:对排水系统进行清理和维护,确保其畅通无阻。
4.2.4 照明系统维护:对照明系统进行检修和更换,确保隧道内的照明设备正常工作。
4.3 施工安全4.3.1 施工人员必须穿着符合要求的安全防护装备,严格按照规定操作,确保施工过程中的安全。
4.3.2 施工现场必须设置明显的安全警示标识,确保施工人员和过往车辆的安全。
4.3.3 对危险区域必须设置有效的隔离措施,禁止非工作人员随意进入。
五、质量保障5.1 施工材料必须符合国家标准,并严格按照要求进行检测和验收。
隧道工程施工组织方案
隧道工程施工组织方案一、工程概况隧道工程位于XX省XX市,全长XXX米,主要为XXXXX类型隧道,工程地质构造较为复杂,施工难度较大。
二、施工原则1. 安全第一:严格遵守安全生产法律法规,确保施工人员和设备安全;2. 质量第一:严格按照设计要求和施工标准进行施工,确保工程质量;3. 环保优先:采取环保措施,最大限度减少对周边环境的影响;4. 合理高效:合理组织施工流程,提高施工效率,确保工程进度。
三、施工方案1. 施工队伍组建:根据工程规模和要求,组建专业施工队伍,包括隧道工程师、监理工程师、施工工人等,确保施工人员具备相应的技能和经验。
2. 施工设备准备:准备符合要求的施工设备,包括钻探机、掘进机、装载机等,在施工前进行设备检查和维护,确保施工设备正常运转。
3. 施工方法选择:针对工程地质条件,采用合适的施工方法,包括顶进法、盾构法等,根据实际情况进行选择,并结合工程实际情况进行调整。
4. 施工工艺优化:对施工工艺进行优化,包括分段施工、支护工艺设计等,提高施工效率,保证隧道施工顺利进行。
5. 安全措施实施:加强施工现场安全管理,设置安全警示标识,定期进行安全检查,确保施工人员安全。
四、施工进度计划1. 制定详细的施工进度计划,确定各个施工阶段的工期和任务,合理安排施工计划,确保工程按时完成。
五、质量控制1. 严格按照设计规范和标准进行施工,对关键工程节点进行质量检测,确保工程质量。
六、环保措施1. 减少施工过程对周边环境的影响,合理处理废弃物,减少噪音污染等。
七、总结通过合理的隧道工程施工组织方案,可以有效提高施工效率,保证工程质量和安全,为工程顺利完成奠定基础。
希望全体施工人员积极配合,严格执行方案,共同完成这项重要的工程任务。
隧道规范施工方案
隧道规范施工方案一、编制依据与范围本隧道规范施工方案依据国家及地方相关隧道施工规范、设计图纸、地质勘察报告、环境影响评估报告等文件编制。
其范围涵盖隧道施工的全过程,包括但不限于隧道开挖、衬砌、排水、通风、照明、安全监控等方面。
二、工程概况与条件本工程为一条高速公路隧道,全长XXX米,采用双向四车道设计。
隧道穿越山区,地质条件复杂,存在断层、岩溶等不良地质现象。
因此,施工过程中需特别注意地质变化,采取相应措施应对。
三、主要技术标准隧道施工应符合以下主要技术标准:隧道净空尺寸满足设计要求,不得随意变更;隧道轴线误差控制在规定范围内;隧道衬砌材料强度、厚度等满足设计要求;隧道排水系统畅通,无渗漏现象;隧道通风、照明、安全监控等设施完善,满足施工及运营需求。
四、隧道衬砌类型根据地质条件和设计要求,本隧道采用复合式衬砌结构,包括初期支护、防水层、二次衬砌等部分。
初期支护采用锚杆、钢筋网、喷射混凝土等措施,防水层采用无纺布、防水板等材料,二次衬砌采用模筑混凝土。
五、附属洞室与工程数量隧道内设置变电所、泵房、通风机房等附属洞室,以满足隧道运营需求。
工程数量包括隧道开挖量、衬砌量、排水管道安装量、通风照明设施安装量等,具体数量根据设计图纸和实际情况确定。
六、建设目标与质量要求本隧道施工的建设目标为安全、高效、优质地完成隧道建设任务。
质量要求如下:隧道施工应遵守国家及地方相关法规和规范,确保施工安全;隧道施工进度应符合合同要求,确保工程按期完成;隧道施工质量应符合设计要求和相关标准,确保隧道使用安全。
七、风险评估与规避措施针对隧道施工过程中可能出现的风险,本方案制定以下规避措施:针对地质条件复杂的风险,采取超前钻探、地质雷达等手段进行地质预报,及时调整施工方案;针对施工过程中的安全隐患,加强现场安全监管,确保施工人员和设备安全;针对隧道施工对环境的影响,采取相应的环保措施,减少施工对周边环境的影响。
以上为本隧道规范施工方案的主要内容,实际施工过程中应根据具体情况进行调整和优化,确保隧道施工安全、高效、优质地完成。
隧道施工方案
隧道施工方案一、工程概况本隧道工程位于XX市境内,全长XX公里,是连接XX和XX的重要交通通道。
该隧道穿越山岭,地形复杂,工程难度较大。
为了确保工程质量和施工安全,本施工方案按照以下原则制定:安全第一、质量至上、科学组织、合理安排。
二、施工方法根据隧道的地质条件和工程特点,本工程采用以下施工方法:洞口段施工:采用明挖法,在洞口段范围内进行开挖,按照设计要求施做洞口段衬砌,同时加强洞口边坡支护,确保洞口稳定。
洞身段施工:根据地质勘察资料,隧道洞身穿越的地层主要为页岩、砂岩和石灰岩,采用钻爆法进行开挖。
根据围岩等级不同,选择适当的爆破方式和爆破参数,尽量减少对围岩的扰动。
同时,采用光面爆破技术,控制爆破效果,减少超挖和欠挖。
衬砌施工:根据设计要求,采用整体式衬砌结构。
在施工过程中,加强监控量测工作,及时反馈围岩变形情况,指导施工。
同时,采用先进的模板台车技术,提高衬砌混凝土的外观质量。
排水施工:根据隧道的设计要求,在隧道衬砌中设置排水系统,将地下水引排至洞外。
在施工过程中,加强排水设施的维护和检修工作,确保排水畅通。
三、施工机械为了满足施工需要,本工程将采用以下施工机械:挖掘机、装载机、运输车辆、钻机、空压机、通风机、混凝土搅拌站等。
同时,根据施工进度和实际情况,适时调整机械配置。
四、安全措施为了确保施工安全,本工程将采取以下安全措施:建立健全安全管理体系:成立安全领导小组,制定安全生产责任制和安全管理制度,明确各级管理人员和操作人员的安全职责。
加强施工现场安全管理:在施工现场设置安全警示标志和安全防护设施,规范临时用电和消防安全管理。
强化作业人员安全培训:对作业人员进行安全生产教育和培训,提高他们的安全意识和自我保护能力。
做好应急救援工作:制定应急救援预案,配备必要的应急救援器材和设备,定期组织应急演练,确保一旦发生事故能够迅速有效地处置。
五、质量控制为了确保工程质量达标,本工程将采取以下质量控制措施:严格控制原材料质量:对进场的原材料进行质量检验和验收,确保原材料质量符合设计要求和相关标准。
隧道(地下通道)施工方案
隧道(地下通道)施工方案一、前期准备1. 项目概述:本文档旨在提供隧道(地下通道)施工方案,确保施工工作按照计划进行。
2. 目标:实现隧道(地下通道)的安全、高效施工,确保质量和进度。
3. 资源调配:指定专业施工团队、获得必要的设备和物资。
4. 环境评估:对施工区域进行环境评估,确定施工过程中可能遇到的风险和挑战。
二、施工步骤1. 地质勘测:进行地下地质勘测,了解隧道(地下通道)的地质情况和岩土力学特性。
2. 设计方案:根据地质勘测结果,制定合理的设计方案,包括隧道(地下通道)的尺寸、支护结构等。
3. 施工准备:清理施工区域,建立施工现场,确保施工安全、无障碍。
4. 掘进施工:按照设计方案,使用盾构机、钻爆法等方式进行隧道(地下通道)的掘进施工。
5. 支护加固:掘进施工完成后,根据隧道(地下通道)设计要求,进行支护结构的安装。
6. 设备安装:根据施工计划,进行隧道(地下通道)所需设备的安装和调试。
7. 安全检查:在施工过程中,定期进行安全检查,确保施工安全。
8. 完工验收:完成隧道(地下通道)施工后,进行验收,确保达到设计要求。
三、质量和安全控制1. 质量控制:设立质量管理团队监督施工质量,进行质量检查和测试。
2. 安全控制:制定施工安全操作规程,保障施工过程中人员和设备的安全。
3. 环境保护:采取措施减少对周边环境的影响,确保施工过程环境友好。
四、风险管理1. 风险识别:通过分析施工环境和施工过程中可能遇到的风险,识别潜在的风险。
2. 风险评估:对识别的风险进行评估,确定其对施工进度和质量的影响程度。
3. 风险控制:采取相应的控制措施,减少或消除风险,保证施工顺利进行。
五、计划管理1. 施工计划:制定详细的施工计划,包括各项工作的时间安排和责任人。
2. 进度跟踪:根据施工计划,及时跟踪施工进度并记录。
3. 问题解决:及时处理施工过程中遇到的问题,确保施工进度不受影响。
六、文档管理1. 施工日志:记录施工过程中的关键信息,包括施工进度、质量检验等。
中铁隧道工程施工方案
一、工程概况本项目为XX隧道工程,隧道全长XX米,设计时速XX公里/小时,双向四车道。
隧道位于XX地区,地质条件复杂,主要包括岩溶、断层、裂隙等不良地质。
本工程采用中铁隧道局集团有限公司承建,施工方案如下:二、施工组织1. 施工队伍组建一支专业、高效、经验丰富的施工队伍,包括隧道施工、测量、地质勘探、通风、排水、爆破等专业技术人员。
2. 施工设备配备先进的隧道施工设备,如盾构机、TBM、钻机、挖掘机、装载机、运输车等。
三、施工工艺1. 隧道开挖(1)根据地质条件,采用新奥法、爆破法等开挖方法。
(2)开挖过程中,加强地质勘探,确保隧道安全。
2. 支护结构(1)采用锚杆、钢拱架、喷射混凝土等支护结构。
(2)根据地质条件和施工要求,合理设置锚杆间距、锚杆长度、喷射混凝土厚度等参数。
3. 隧道衬砌(1)采用现浇混凝土衬砌,确保衬砌质量。
(2)衬砌施工过程中,加强质量控制,确保衬砌厚度、强度、密实度等符合设计要求。
4. 隧道排水(1)设置隧道排水系统,包括排水沟、排水孔、集水井等。
(2)根据地质条件和施工要求,合理设置排水系统,确保隧道内积水及时排除。
5. 隧道通风(1)采用机械通风,确保隧道内空气质量。
(2)根据隧道长度、地质条件和施工要求,合理设置通风系统。
四、施工质量控制1. 施工前,对施工人员进行技术培训,确保施工人员掌握施工工艺和质量标准。
2. 施工过程中,严格执行施工规范和质量标准,加强施工过程监控。
3. 定期对施工质量进行检查,确保施工质量符合设计要求。
4. 对施工过程中发现的质量问题,及时进行整改,确保隧道工程质量。
五、施工安全1. 加强施工安全管理,严格执行安全操作规程。
2. 对施工人员进行安全教育培训,提高安全意识。
3. 设置安全警示标志,确保施工人员安全。
4. 定期对施工现场进行安全检查,消除安全隐患。
5. 遇到突发情况,立即启动应急预案,确保施工安全。
六、施工进度1. 制定详细的施工进度计划,明确各阶段施工任务和完成时间。
隧道养护工程施工方案模板
隧道养护工程施工方案模板主要包括以下几个部分:工程概况、施工目标、施工内容、施工方法、施工组织、施工安全、环境保护、质量控制和施工进度计划。
以下是一份隧道养护工程施工方案的模板,供您参考。
一、工程概况1.1 工程地点:XX隧道1.2 工程规模:隧道全长XX公里,隧道断面尺寸为XX米×XX米1.3 工程性质:隧道养护工程1.4 工程投资:总投资XX万元1.5 工程工期:XX个月二、施工目标2.1 确保隧道结构安全,提高隧道使用功能2.2 保证施工质量,满足设计及规范要求2.3 确保施工安全,减少安全事故发生2.4 保护环境,减少施工对周边环境的影响三、施工内容3.1 隧道主体结构维修:包括隧道衬砌、路面、排水系统等维修3.2 隧道附属设施维修:包括交通标志、照明、通风等设施的维修3.3 隧道土建工程:包括隧道清洗、防火、防雷等工程3.4 隧道机电设备维修:包括监控、通信、消防等设备的维修四、施工方法4.1 隧道主体结构维修:采用喷锚衬砌、路面铺设、排水系统改造等方法进行维修4.2 隧道附属设施维修:采用更换损坏设施、修复故障设备等方法进行维修4.3 隧道土建工程:采用清洗、防火、防雷等施工方法进行施工4.4 隧道机电设备维修:采用更换损坏设备、修复故障设备等方法进行维修五、施工组织5.1 施工队伍:组织具有隧道养护经验的施工队伍,进行专业培训,提高施工技能5.2 施工管理:建立健全施工管理体系,明确职责,确保施工顺利进行5.3 施工材料:选择合格供应商,确保施工材料质量5.4 施工设备:配置先进的隧道养护设备,保证施工效率和质量六、施工安全6.1 安全管理:建立健全安全管理制度,定期进行安全教育培训,提高安全意识6.2 安全防护:设置安全警示标志,严格执行安全防护措施,防止安全事故发生6.3 应急预案:制定应急预案,应对突发安全事故七、环境保护7.1 环保措施:严格执行环保法规,采取措施减少施工对周边环境的影响7.2 废弃物处理:合理处理施工产生的废弃物,防止污染环境7.3 绿化补偿:对施工影响较大的区域进行绿化补偿,恢复生态环境八、质量控制8.1 质量管理体系:建立健全质量管理体系,确保施工质量8.2 质量检查:定期进行质量检查,及时发现和整改质量问题8.3 验收标准:按照设计文件和规范要求进行验收九、施工进度计划9.1 制定施工进度计划:根据工程量和施工方法,制定合理的施工进度计划9.2 施工进度控制:定期对施工进度进行监控,确保工程按计划进行9.3 施工进度调整:根据实际情况,及时调整施工进度计划,确保工程按时完成以上是一份隧道养护工程施工方案的模板,您可以根据实际工程情况进行修改和完善。
隧道贯通施工方案
隧道贯通施工方案一、工程概况与目标本隧道贯通工程位于XX山脉,全长约XX公里,是连接XX市与XX 市的重要交通要道。
工程的总体目标是确保隧道安全、稳定、高效地贯通,实现预定的交通功能,并满足相关的设计与使用要求。
二、施工条件分析地理位置:工程地处山区,地形复杂,需充分考虑地形地貌对施工的影响。
气候条件:当地气候变化较大,需做好季节性施工安排。
地质条件:隧道穿越多个岩层,存在一定的地质风险,需进行详细的地质勘探。
交通与水电条件:施工区域交通不便,需合理规划材料运输路线;水电资源需提前做好布局。
三、施工方案选择根据工程条件分析,选用“新奥法”隧道施工法,即采用全断面开挖、锚杆支护、喷锚支护相结合的施工方式。
同时,根据岩层情况,适当采用超前小导管注浆等辅助工法。
四、施工组织与人员配置施工组织:成立专门的隧道施工项目部,下设技术、安全、质量、物资等部门。
人员配置:根据施工进度,合理配置技术人员、施工队伍及管理人员,确保施工顺利进行。
五、施工设备与材料准备设备准备:提前购置并调试好挖掘机、装载机、运输车等施工机械。
材料准备:根据施工计划,提前采购水泥、砂石、锚杆、注浆材料等,保证材料供应充足。
六、安全管理与风险控制制定详细的安全管理制度,加强施工人员安全教育培训。
定期进行安全检查,及时发现并整改安全隐患。
对可能出现的地质风险、施工风险等制定应急预案,确保施工安全。
七、质量保证措施严格按照设计文件和技术规范进行施工。
施工过程中加强质量监控,确保每一道工序的质量达标。
定期对施工成果进行检测,确保隧道结构安全稳定。
八、施工进度安排根据施工条件及工程要求,制定详细的施工进度计划。
对施工进度进行动态监控,及时调整施工计划,确保工程按时完成。
以上即为本次隧道贯通施工方案的全部内容,希望能为工程的顺利实施提供有力保障。
隧道机械施工组织设计方案范文
隧道机械施工组织设计方案范文一、工程概况。
咱们这个隧道工程啊,就像在大山肚子里开条路一样。
这隧道全长[X]米,有一定的坡度,而且地质条件有点复杂,有软岩、硬岩还有可能遇到地下水,就像在一个装满了各种惊喜(惊吓)的宝盒里搞建设。
二、施工目标。
1. 质量目标。
那必须是要把隧道建得杠杠的,就像给大山做一个结实耐用的管道一样。
要符合国家相关质量标准,不能有偷工减料,每一块混凝土、每一根锚杆都得规规矩矩的。
2. 工期目标。
咱们计划在[具体工期时长]内把这个隧道打通。
这就像一场和时间赛跑的比赛,不过咱可不能着急忙慌地乱搞,得稳稳当当按照计划来。
3. 安全目标。
安全那可是重中之重啊,在隧道里干活儿就像在一个封闭的大罐子里,要是出点事儿那可不得了。
所以要保证所有施工人员平平安安的,把事故发生率降到最低,最好是零事故。
三、施工机械选择。
# (一)开挖设备。
1. 凿岩机。
这凿岩机啊,就像是给大山打针的注射器,不过它打的是炮眼。
咱选用[品牌型号]的凿岩机,这种凿岩机力量大,效率高,就像一个大力士,能在硬岩上轻松打出炮眼。
2. 盾构机(如果适用)要是地质条件比较复杂,盾构机就该登场了。
盾构机就像一个超级大虫子,一边往前钻,一边把挖出来的土运出去,还能在周围建起隧道的支撑结构,那可是相当厉害的家伙。
# (二)运输设备。
1. 自卸汽车。
这自卸汽车就像是隧道里的搬运工,把挖出来的土石运出去。
咱得选那种载重量大、底盘稳的,就像选一个强壮的大力士来干这个活儿。
2. 矿用提升机(如果有垂直运输需求)要是隧道有上下层或者需要垂直运输材料的时候,矿用提升机就派上用场了。
它就像一个大电梯,把人和材料稳稳当当地送到需要的地方。
# (三)支护设备。
1. 锚杆钻机。
锚杆钻机呢,是给隧道加固的小能手。
它就像一个精密的工匠,把锚杆准确地打进岩石里,让隧道的墙壁变得更加牢固,就像给隧道穿上一层坚固的铠甲。
2. 混凝土喷射机。
混凝土喷射机就像一个超级喷枪,把混凝土均匀地喷射到隧道壁上,快速形成支护层。
隧道工程施工方案模板
隧道工程施工方案模板一、项目概况1.1 项目名称:某某隧道工程1.2 项目地点:某某地区1.3 项目规模:某某米长、某某米宽1.4 项目背景:隧道工程是为了某某目的而修建的工程,其中包括某某功能要求。
1.5 项目目标:完成某某隧道工程,保质保量交付使用。
二、施工组织与安全保障2.1 施工组织结构:隧道施工由总包单位负责组织实施,设置项目部、施工部、质量安全监控部、技术质量部等相关部门,各部门人员应具备相应资质和经验,确保工程施工顺利进行。
2.2 安全保障措施:隧道工程施工过程中,应严格按照国家相关法规及标准执行,确保施工期间的安全保障措施得到充分落实,保障施工人员的生命财产安全。
2.3 环境保护措施:在施工过程中,应采取有效措施减少对环境的影响,保护当地生态环境,确保施工过程中不对环境造成不可逆转的影响。
三、施工工艺与流程3.1 隧道施工工艺:① 隧道掘进方法包括盾构法、钻爆法等,应根据实际情况选用合适的施工工艺;② 隧道支护方法包括锚杆喷射混凝土、拱壳架、钢拱架等,应根据地质条件及设计要求确定施工方案。
3.2 施工流程:① 隧道掘进阶段:a. 地质勘探及设计定向;b. 施工场地准备;c. 设备安装及检测;d. 掘进作业;e. 检测及质量验收。
② 隧道支护阶段:a. 支护工艺准备;b. 喷射混凝土、安装锚杆、架设拱壳等支护工作;c. 质量验收。
四、施工生产计划4.1 施工进度计划:制定整体施工计划,确定各阶段的施工进度、节点及关键工序,并建立监督检查机制,确保施工按计划及时完成。
4.2 施工资源调配:合理配置施工人员和施工设备,确保施工过程中各项资源得到充分利用,提高施工效率,降低施工成本。
4.3 施工安全生产计划:制定施工安全生产计划,包括施工现场安全管理、施工作业准则、安全防护设施等,确保施工过程中各项安全措施得到落实,保障施工人员的安全。
五、质量控制与验收5.1 质量控制体系:建立完善的质量管理体系,确保施工过程中各项工作按照相关标准和规范执行,保证工程质量符合设计要求。
开挖隧道工程施工方案模板
开挖隧道工程施工方案模板一、工程概况1.1 项目名称:XXX隧道开挖工程1.2 项目地点:XXXXX1.3 建设单位:XXXX有限公司1.4 施工单位:XXXX建筑工程有限公司1.5 隧道长度:XXXX米1.6 隧道直径:XXXX米1.7 开挖深度:XXXX米1.8 施工周期:XXXX年XX月-XXXX年XX月二、工程条件2.1 地质条件:隧道所在地质为XXXXX,主要为XXXXX。
2.2 气候条件:该区域气候XXXXX,主要为XXXXX。
2.3 地形条件:隧道所在地形为XXXXX,主要为XXXXX。
2.4 环境条件:周边环境XXXXX,主要为XXXXX。
2.5 交通条件:施工区域交通状况为XXXXX,主要为XXXXX。
2.6 供电、供水、通讯等基础设施条件:XXXXX。
三、施工组织设计3.1 施工组织结构:根据隧道开挖工程的特点,制定施工组织结构,指定各项工作的责任人和组织关系。
3.2 施工工艺:根据地质条件和工程要求,确定隧道开挖的工艺流程及控制措施。
3.3 施工方案:根据地质条件和工程要求,制定隧道开挖的施工方案,包括施工范围、作业程序、安全措施等内容。
四、施工设备和材料4.1 施工设备:确定隧道开挖所需的各类施工设备及数量,包括挖掘机、钻机、压裂机、运输车辆等。
4.2 施工材料:确定隧道开挖所需的各类施工材料及数量,包括炸药、爆破剂、支护材料等。
五、施工安全措施5.1 安全管理:建立施工安全管理体系,制定安全管理制度,加强安全教育和培训,保障施工人员的安全。
5.2 安全技术措施:采取有效的安全技术措施,保障施工过程中的安全。
六、环保措施6.1 环保准备工作:确定环保准备工作内容和方案,保障施工过程中的环保要求。
6.2 环保设施:建立环保监测体系,设立环保设施,保障施工过程中的环保要求。
七、质量控制措施7.1 质量管理:建立质量管理体系,制定质量管理制度,加强质量检查和监督,保障施工过程中的质量要求。
隧道施工方案(通用4篇)
隧道施工方案(通用4篇)隧道施工方案(篇1)一、施工前准备在开始隧道施工前,需要进行充分的前期准备工作。
这包括现场勘查、设计图纸的审核、施工机械和材料的准备、人员的组织与培训等。
此外,还需建立完善的施工管理体系和安全保障机制,确保施工过程中的各项工作顺利进行。
二、挖掘方法选择隧道的挖掘方法根据地质条件、隧道长度、断面形状等因素可选择多种方法。
常见的挖掘方法有全断面法、台阶法、中隔壁法等。
选择合适的挖掘方法,可以确保施工安全并提高施工效率。
在选择挖掘方法时,需要考虑隧道的地质条件、断面形状和施工要求等因素。
三、隧道支护隧道支护是保证隧道施工安全的重要措施之一。
根据地质条件和施工要求,可以选择不同类型的支护方式,如钢拱架支护、喷射混凝土支护等。
支护结构的设计和施工必须严格按照相关规范进行,以确保支护结构的稳定性和安全性。
四、排水与防水设计隧道的排水与防水设计是施工中的重要环节。
为了防止水患对隧道施工的影响,需要采取有效的排水和防水措施。
排水系统设计应合理规划排水沟和集水坑的位置,以便及时排除隧道内的积水。
防水层的设计和施工应选用优质防水材料,并严格按照设计要求进行施工,以保证隧道在使用期限内的防水效果。
五、施工监测与安全控制隧道的施工过程中需要进行严格的施工监测和安全控制。
通过使用各种监测仪器和设备,对隧道施工过程中的位移、沉降、应力等进行实时监测,及时发现潜在的安全隐患。
同时,建立完善的安全管理制度和应急预案,提高施工现场的安全防范意识和应对突发事件的能力。
通过实施严格的安全控制措施,可以确保隧道施工过程的安全可控。
六、环保与文明施工隧道施工时应注重环境保护和文明施工。
在施工过程中,应采取有效措施降低噪音、粉尘等对周边环境的影响,同时合理利用资源,减少能源消耗。
此外,施工现场应保持整洁有序,遵守相关环保法规,树立良好的企业形象。
通过环保与文明施工的措施,可以实现隧道施工的可持续发展。
七、施工质量检测与验收在隧道施工完成后,需要进行严格的质量检测与验收工作。
隧道开挖施工方案
(1)测量放样:根据设计图纸,采用全站仪进行隧道开挖轮廓线的测量放样,确保精度。
(2)钻孔:采用液压钻机进行钻孔,严格控制孔径、孔深、孔距等参数。
(3)装药:依据爆破设计,选用合适的炸药和雷管进行装药,确保爆破效果。
(4)爆破:采用毫秒延时爆破技术,实现隧道开挖面的均匀破碎。
(5)出渣:采用挖掘机、装载机等设备进行出渣,及时清理施工现场。
(3)开展施工前的技术培训,提高施工人员的技术水平。
2.现场准备
(1)按照设计要求,完成施工现场的临时设施建设,包括施工便道、电力供应、供水排水等。
(2)搭建施工所需的临时设施,如施工用房、材料堆放区等。
(3)配备足够的施工设备,并进行调试、保养,保证设备性能。
三、施工方法及工艺
1.施工方法
本隧道采用钻爆法进行开挖,主要施工步骤包括测量放样、钻孔、装药、爆破、出渣等。
(4)定期进行质量、安全、环保等检查,发现问题及时整改。
四、质量保证措施
1.加强测量工作,确保开挖尺寸准确。
2.选用合适的爆破参数,提高爆破效果。
3.严格初期支护施工,确保隧道稳定。
4.定期对施工设备进行检查、维修,保证设备性能。
5.加强施工人员培训,提高施工技能。
五、施工安全及环保措施
1.施工安全
(4)制定应急预案,提高应对突发事件的能力。
2.环境保护
(1)合理规划施工场地,减少对周边环境的影响。
(2)严格按照国家环保法律法规,进行施工。
(3)加强施工现场环境保护,防止水土流失、噪音污染等。
七、施工进度计划
根据工程量及施工条件,制定以下施工进度计划:
1.测量放样:XXX天
2.钻孔:XXX天
隧道施工方案范本
隧道施工方案范本隧道施工方案一、工程概述本隧道施工方案适用于建设长约X公里的隧道。
该隧道位于山区,主要建设目的是解决交通拥堵问题,改善交通状况。
本施工方案旨在确保施工过程安全、高效进行,最大限度地减少对环境的影响。
二、施工组织1. 设立项目组:成立隧道施工项目组,统一指导、协调整个施工过程,负责施工计划的制定和项目的管理。
2. 人员配置:项目组成员包括工程师、技术员、监理员等,确保施工人员具备相关资质和丰富经验。
三、施工方案1. 前期准备:对施工现场进行详细勘察,制定详细的施工图纸和方案,并根据地质条件制定钻探方案。
同时,进行相关设备的采购和租赁,并进行质量检查和试验。
2. 地质钻探:根据前期准备的钻探方案,进行地质钻探工作,获取地质数据,以便对施工过程进行合理规划和控制。
3. 施工工艺:选用先进的盾构技术进行隧道的开挖和支护,确保施工过程稳定、高效。
并严格按照相关标准进行隧道的排水、通风和照明等工程设施的安装。
4. 施工周期:根据工期计划,合理安排施工顺序、工作任务和时间节点,尽量缩短施工周期,确保项目按时完成。
5. 安全措施:严格遵守相关安全规定,加强对施工现场的管理和监督,制定详细的安全预案和应急预案,确保施工过程安全可靠。
四、质量控制1. 施工质量监督:设立质量监督小组,对施工过程进行全程监督和检查,确保施工质量符合相关标准和规范。
2. 质量检验:对隧道开挖、支护和设施等进行质量检验,记录检验结果,及时处理存在的质量问题。
3. 质量验收:在施工结束后,进行最终的质量验收,确保隧道工程质量合格。
五、环境保护1. 环境影响评估:在施工前进行环境影响评估,确保施工过程对周边环境的影响降到最低。
2. 水土保护:设立排水管网,及时清理施工现场的积水,防止水土流失,保护生态环境。
3. 垃圾处理:设立专门的垃圾收集点,及时清理施工现场的废弃物,分类处理,降低对环境的污染。
六、施工总结通过以上措施,能够确保隧道施工过程的安全、高效,并最大限度地减少对环境的影响。
隧道内施工方案范本
隧道内施工方案范本一、工程概况与目标本工程位于(具体地点),属于(隧道类型,如高速公路隧道、铁路隧道等)建设项目的一部分。
隧道全长(具体长度)公里,设计宽度(具体宽度)米,高度(具体高度)米。
工程的主要目标是在确保施工安全、质量、进度的前提下,按照设计要求完成隧道的开挖与建设。
二、施工前准备工作1. 现场勘查进行详细的现场勘查,了解地质条件、地下水位、周边环境等信息,为施工方案制定提供依据。
2. 施工方案制定根据勘查结果,结合设计要求,制定详细的施工方案,包括开挖方法、支护加固措施、排水防水措施等。
3. 材料与设备准备根据施工方案,提前采购所需的材料(如混凝土、钢筋、防水材料等)和设备(如挖掘机、钻机等),确保施工进度不受影响。
4. 人员培训对施工人员进行安全技术培训,确保他们熟悉施工方案和操作规程。
三、隧道开挖方案根据地质条件和设计要求,选择合适的开挖方法(如明挖法、盾构法、矿山法等)。
同时,制定详细的开挖步骤和安全措施,确保开挖过程的顺利进行。
四、支护与加固措施1. 支护结构设计根据地质条件和开挖方法,设计合适的支护结构(如喷射混凝土、钢筋网、钢拱架等),确保隧道稳定性。
2. 加固措施对隧道围岩进行加固处理,如注浆加固、锚杆加固等,提高围岩的承载能力。
五、排水与防水措施1. 排水系统设计根据地下水位和隧道结构,设计合理的排水系统(如盲沟、排水管等),确保隧道内部不积水。
2. 防水措施采用防水材料和防水技术(如防水混凝土、防水卷材等),对隧道进行防水处理,防止渗水影响隧道使用。
六、施工安全与监控1. 安全措施制定详细的安全管理制度和操作规程,加强施工现场的安全管理。
同时,配置必要的安全设施和装备(如通风设备、照明设备、应急设备等),确保施工人员的安全。
2. 监控措施对隧道施工过程进行实时监控,包括地质变化、支护结构变形、地下水位变化等,及时发现并处理潜在的安全隐患。
七、质量控制与检验1. 质量控制措施制定严格的质量控制标准和检验方法,确保隧道施工质量符合设计要求。
隧道施工方案
隧道施工方案一、工程概况与目标本隧道工程位于(具体地点),旨在穿越(具体山脉/地形),以实现(交通、水利或其他目的)。
工程全长(具体数值)公里,设计宽度(具体数值)米,高度(具体数值)米。
工程目标为确保施工安全、快速、高效地推进,同时确保隧道使用寿命与稳定性。
二、施工前期准备地形勘察:进行详细的地形勘察,了解地质结构、水文条件、地下管线等信息。
设计审查:确保隧道设计符合相关技术标准与规范,满足使用要求。
施工材料准备:按照设计要求采购合格的施工材料,如混凝土、钢筋、支护材料等。
机械设备准备:准备掘进机、支护设备、通风设备等必要的施工机械设备。
人员培训:对施工人员进行安全、技术等方面的培训,确保施工过程中的安全与质量。
三、隧道掘进方法根据地质条件与隧道设计要求,采用适当的掘进方法,如钻爆法、盾构法、TBM法等。
确保掘进过程中隧道的稳定性与安全性。
四、支护与加固措施根据隧道地质条件、断面尺寸等因素,设计合理的支护与加固方案。
常见的支护方式包括锚杆支护、钢支撑、喷锚支护等。
在掘进过程中,及时进行支护与加固,确保隧道稳定。
五、排水与通风设计排水设计:在隧道最低点设置排水沟,确保施工过程中的排水顺畅。
同时,根据地质条件与降雨量等因素,设计合理的防水与排水系统。
通风设计:根据隧道长度、断面尺寸、掘进速度等因素,设计合理的通风系统。
确保施工过程中的空气质量与通风效果,降低施工风险。
六、安全监控与管理安全监控:在隧道内设置监控摄像头、传感器等设备,实时监测隧道内的安全状况。
对监控数据进行实时分析,及时发现潜在的安全隐患。
安全管理:建立健全的安全管理制度,明确各级人员的安全职责。
定期对施工现场进行安全检查,确保施工过程中的安全。
七、质量控制与检验质量控制:制定严格的质量控制标准与检验方法,确保施工过程中的材料、设备、工艺等符合设计要求。
质量检验:定期对隧道施工过程中的各项技术指标进行检验,确保隧道施工质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
土家湾隧道施工(一)施工原则采用大型施工机械配套施工,开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。
软弱围岩坚持“短进尺、弱(不)爆破、快封闭、强支护、紧衬砌”的原则,开挖后仰拱及时跟上封闭成环。
施工中进行超前地质预报,采用先进的量测探测技术对围岩提前做出判断,拟定相应的施工方案。
(二)施工布置土家湾隧道左右洞均采用对头单向施工,左、右洞口各布置一个隧道专业机械化施工队。
隧道施工安排在冬季前完成洞门的开挖,并完成进洞施工。
洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。
隧道路面待贯通后中间向两侧洞口反向施工。
根据地形地貌及工期要求,本隧道不设施工支洞。
(三)总体方案根据土家湾隧道围岩情况及断面设计,结合本承包人现有技术装备力量和多年的隧道施工经验,确定对于I、Ⅱ类围岩采用上弧导预留核心法施工,格栅钢架辅助支护。
隧道出渣采用无轨运输。
初期支护施作及时可靠,衬砌砼采用机械化作业,二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。
施工过程中加强监测,及时处理分析数据,高速支护参数。
开挖前做好超前地质预报、探测工作,根据围岩情况采取相应的施工方案。
洞口工程(1)洞口施工工序施工工序见洞口施工程序框图(2)洞口开挖隧道施工便道修至洞口附近后,近洞口侧60M范围内及两洞口中间地带,用装载机辅以挖掘机整平压实,修建供风、供水、供电设施,并用作材料存放场地和机械停放场地。
洞口及明洞在开挖过程自上而下分层开挖。
施工机械以挖掘机为主,遇地层坚硬石质人工打眼松动爆破,运输采用15t 太脱拉自卸车。
(3)边坡防护洞口开挖后的边仰坡面按设计整修平整,及时按设计进行防护,以防风化、雨水渗透而坍塌或滑坡。
(4)洞门修筑本隧道洞门修筑在进洞施工前完成,并完成明洞回填工作,作好洞口范围的排水工作,以确保洞口稳固、安全。
挖至路基 设计高度洞口施工程序框图洞身施工1、开挖方法(1)洞身采用上弧导预留核心法施工。
①施工工序见上弧导预留核心法施工示意图及上弧导预留核心法施工程序框图。
②施工方法上部弧导坑及边墙导坑以人工风镐或隧道挖装机开挖为主,辅以弱爆破,开挖后及时采取支护措施。
上弧导出渣由隧道挖装机扒至下半断面后,装入自卸车运走,上断面扒渣用人工配合,核心土开挖采用控制爆破,核心开挖后立即施作仰拱,衬砌采用全断面液压衬砌台车,砼输送车配砼输送泵灌注。
③循环图表见上弧导预留核心法掘进作业循环图④施工注意事项a.导坑开挖需进行爆破时,必须经工程师同意,反复检查支护安全可靠后,方可进行弱爆破。
b.左、右边墙导坑必须交错施工,不得两边同时开挖。
边墙围岩较施工 4 米 至 一 6 次米衬砌10米与拱墙钢支撑连接上弧导预留核心法施工程序框图差时分两层开挖。
④施工注意事项a.导坑开挖需进行爆破时,必须经工程师同意,反复检查支护安全可靠后,方可进行弱爆破。
b.左、右边墙导坑必须交错施工,不得两边同时开挖。
边墙围岩较差时分两层开挖。
c.上部弧导坑比下断面开挖超前5-7m,两工序可平行作业。
d.核心土必须在初期支护封闭成环后再开挖,开挖时采用控制爆破措施以免损坏初期支护。
e.施工中认真进行围岩量测工作,根据对围岩变化的观测及量测数据,考虑高速支护参数。
(2)深埋Ⅱ类围岩段和车行横洞采用正台阶开挖法施工。
①施工工序见正台阶开挖法施工示意图及正台阶开挖施工程序框图。
②施工方法上台阶开挖采用凿岩机钻眼,塑料导爆管非电起爆系统、毫秒微差有序起爆,预留光爆层爆破。
下半断面采用液压钻孔台车钻眼,光面爆破,上台阶由ITC-312H隧道挖装机装渣,下台阶由CAT973侧卸式装载机装渣,自卸车运渣。
施工中合理调整工序,实行“钻爆、装渣、运输”机械化一条龙作业。
隧道开挖后及时施作初期支护,下半断面开挖后仰拱紧跟。
③循环图表根据隧道围岩、断面和配备机械情况,综合分析施工中每道工序的先后顺序及所需时间,绘制出形象直观的循环图表来显示此方法工序循环情况。
见正台阶法开挖作业循环图。
隧道正台阶施工作业程序图作业名称作业时间(分)循环时间(分)120 240 360 480 600 720 840 960 1080 1150测量放线40 上台阶超前支护120上台阶打眼爆破150开挖下台阶喷锚支护稳定性安全检查模筑混凝土2.光面爆破设计(1)爆破方法光面爆破采用直眼掏槽,小直径药卷间隔装药,见掏槽方式布置图及光面爆破装药结构图。
起爆方式采用毫秒微差塑料导爆管有序起爆,采用合理的炮眼布置及光面爆破参数。
(2)施工流程光面爆破施工流程见光面爆破施工工艺流程框图。
3.装渣运输(1)施工机具、机械设备配置上半断面出渣采用ITC-312H隧道挖装机装碴,3台5T东风自卸汽车运渣。
全断面开挖及下半断面开挖CAT973侧卸式装载机、CAT320反铲挖掘机或隧道挖装机装渣,3-4台20T自卸汽车或4-5台15T太脱拉自卸汽车运渣。
光面爆破施工工艺流程图(2)出渣调度安排洞内开挖1Km以内时,出渣运输过程中在洞内安排2台车,1台装渣,1台等待;洞外1台驶往弃渣场,1台在洞口等待。
洞内开挖1Km-1.5Km以内时,出碴运输过程中在洞内安排3台车,1台装渣,1台等待,1台行驶;洞外1台驶往弃渣场,1台在洞口等待循环有序在进行,形成快速装运出渣线。
洞内所有弃渣均运往路基作填料。
(3)装渣运输循环时间钻孔台车钻爆,每循环进尺4m,开挖量按平均80m3/m计算,考虑松散系数1.3,出渣量416m3,沃尔沃自卸车容量按15 m3计,约需要30车运完,按1台装载机装4台自卸车计,约需8趟出完渣。
装渣与运输比较,运输速度为时间控制点,按每循环车辆运行需15-20分钟计算,出渣共需120-150分钟,考虑工序衔接,机械维修保养和装渣数量差异等情况,装渣运输循环时间平均按180分钟计算。
3.装渣运输(1)施工机具、机械设备配置上半断面出渣采用ITC-312H隧道挖装机装碴,3台5T东风自卸汽车运渣。
全断面开挖及下半断面开挖CAT973侧卸式装载机、CAT320反铲挖掘机或隧道挖装机装渣,3-4台20T自卸汽车或4-5台15T太脱拉自卸汽车运渣。
光面爆破施工工艺流程图(2)出渣调度安排洞内开挖1Km以内时,出渣运输过程中在洞内安排2台车,1台装渣,1台等待;洞外1台驶往弃渣场,1台在洞口等待。
洞内开挖1Km-1.5Km以内时,出碴运输过程中在洞内安排3台车,1台装渣,1台等待,1台行驶;洞外1台驶往弃渣场,1台在洞口等待循环有序在进行,形成快速装运出渣线。
洞内所有弃渣均运往路基作填料。
(3)装渣运输循环时间钻孔台车钻爆,每循环进尺4m,开挖量按平均80m3/m计算,考虑松散系数1.3,出渣量416m3,沃尔沃自卸车容量按15 m3计,约需要30车运完,按1台装载机装4台自卸车计,约需8趟出完渣。
装渣与运输比较,运输速度为时间控制点,按每循环车辆运行需15-20分钟计算,出渣共需120-150分钟,考虑工序衔接,机械维修保养和装渣数量差异等情况,装渣运输循环时间平均按180分钟计算。
5.围岩监控量测(1)量测的目的现场监控量测是施工的重要组成部分。
为了掌握围岩在开挖过程中的动态和支护结构的稳定状态。
必须进行现场监控量测,通过对量测数据的分析和判断,对围岩支护体系的稳定状态进行预测并据此确定相应的施工措施,以确保围岩结构的稳定。
(2)量测项目根据隧道的地质条件,围岩特点,设计考虑进行如下项目的量测:拱顶下沉量测、围岩周边收敛量测、锚杆抗拨试验、围岩内部位移量测、地表沉降观测和掌子面地质支护状态观测,施工中根据具体情况增加其它量测项目,以满足施工需要。
(3)施工监控流程见围岩施工监控流程框图。
(4)监控量测方法隧道开挖支护时,及时埋入观测计或锚固件。
拱顶下沉用精密水准仪悬挂钢卷尺进行量测,水平收敛用成都大地岩土工程技术开发公司研制的ZW-3型围岩收敛仪量测,锚杆抗拨试验用锚杆抗拨计,洞口浅埋段地表沉降观测采用精密水准仪,洞内外观察由有经验的工程师用地质罗盘、钢尺、地质锤等工具。
量测方法及仪器见附图,量测断面测点布置见附图。
(5)测点布置及量测频率洞内拱顶下沉与水平收敛量测点布置在同一断面内,断面间距:II类衬砌地段平均为5m。
量测频率依据开挖后的时间、测点距开挖面的距离以及设计要求进行。
(6)数据整理在取得量测数据后,将同一断面的各种量测数据互相印证,以确认量测结果的可靠性:对位移等物理量随时间变化的时态曲线进行回归处理,监视时态曲线的变化规律,利用电子计算机进行数据处理,分析围岩变形的空间分布规律,了解围岩的稳定性特征。
(7)信息反馈用经验对量测情况进行信息反馈。
通过对目测和位移量测结果的分析,对围岩稳定状态,施工方法和支护措施的安全情况进行评判,将评判结果反馈到设计和施工中,确定二次社砌和仰拱施工时间,及时调整施工方法和支护设计参数。
围岩施工监控流程框图6.防水层铺设 (1)洞外拼接每次铺设防水层前,洞外宽敞的平整场地上,将窄幅成品卷材拼接成大块,固化后备用。
防水板长边的搭接宽度为10cm ,边涂刷胶粘剂边粘结,并用三合板和压碾在搭接处均匀擦压,以增加粘结密实度。
(2)洞内悬挂防水层在盲沟施工完成后进行铺设,铺设在专用水板吊挂台车上完成。
防水层悬挂在11号铁丝上,铁丝一端固定在φ12mm 的膨胀螺栓上。
(3)铺设要求对于初期支护表面存在的外露钢筋头予以齐根切除,并用1:2的水泥砂浆抹平,以防顶破防水板。
对初期支护表面存在的凹凸部分局部找平修补。
环向盲沟设于有集中水流处,集中小股水流处设橡胶板盲沟,大股水流处设弹簧管盲沟,弹簧管数量根据水流大小而定,一般1-3根,盲沟自上而下铺设,盲沟身不得侵入衬砌内,否则凿槽埋设。
纵横向排水管用塑料三通联接,接头处外缠止水带。
7.二次衬砌施工(1)见二次衬砌施工程序框图。
(2)循环图表详见二次衬砌作业循环图。
脱模台车退出养护二次衬砌施工程序框图二次衬砌施工作业循环图作业名称作业时间(小时)循环时间(时)6 121824336424854测量放线 1模板台车就位6风水管改修3灌注砼16养生24脱模、清理 4 (3)衬砌方式及机具隧道二次衬砌模筑凝土采用衬砌台车整体浇注,一次衬砌长度8-12M。
施工采用全断面液压衬砌台车。
大块模板,台车与模板各成独立系统,可进行穿行式作业,也可进行平移作业。
衬砌台车结构示意图(4)施工方法两洞口各设一个混凝土自动计量集中拌合站,配两台JS500型拌合机和两台PL800自动计量配料机,砼采用三次投料拌合,砼搅拌输送车运输,砼输送泵灌注,附着式振动器振捣,插入式砼振动器辅助振捣。
特殊地段分部衬砌时可用小型砼输送车运输,人工配合机械灌注。
(5)施工安排二次衬砌在初期支护和围岩收敛变形基本稳定后施做。
