发动机异响的诊断方法

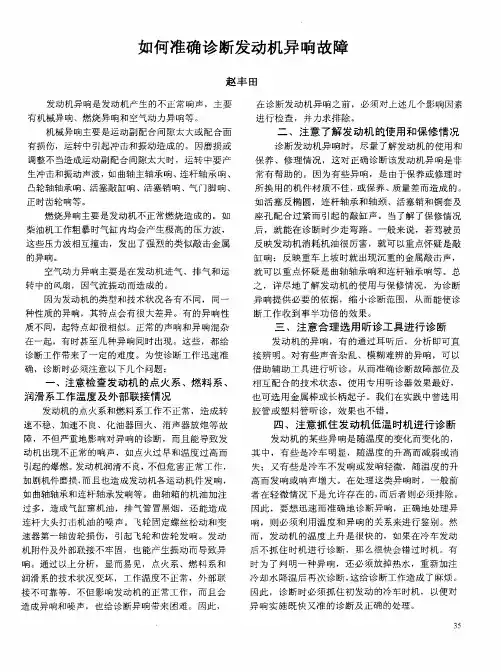

如何准确诊断发动机异响故障
诊 断工作带来 了一 定 的难度 。为 使诊 断工 作迅 速准
确 ，诊 断 时必 须注 意 以下几 个 问题 ：
注意检 查发动机 的点火系、燃料 系、 润滑系工作温度及外部联接 情况
一
、
也可 选 用 金 属棒 或 长柄 起 子 。我们 在 实践 中 曾选 用 胶 管或 塑 料 管 听诊 ，效 果 也 不错 。
高而 发 响 或 响 声增 大 。在 处理 这类 异 响时 ，一般 前
如 曲轴 轴承和连 杆轴 承 发响等 。 曲轴箱 的机油 加注
过 多 ，造 成气缸 窜机 油 ，排气 管 冒黑烟 ，还 能造 成 连 杆大头打 击机 油 的噪声 。飞轮 固定螺 丝松 动和 变 速器 第一轴齿 轮损 伤 ，引起 飞轮 和齿 轮 发响 。发 动
生冲击 和振动 声波 ， 曲轴 主轴 承 响、连杆轴 承 响 、 如
凸轮轴轴 承响 、活 塞敲缸 响 、活 塞销 响 、气 门脚 响 、
正 时齿轮 响等 。
如 活塞 反 椭 圆 ，连杆 轴 承和 轴 颈 、活塞 销和 铜套 及 座孔 配 合 过 紧而 引起 的敲缸 声 。 当了解 了保修 情 况 后 ，就 能 在诊 断 时少 走 弯路 。一般来 说 ，若 驾驶 员 反映 发动 机 消 耗机 油 很 厉害 ，就 可 以重 点怀 疑 是敲 缸 响 ：反 映 重车 上 坡 时就 出现 沉重 的金 属敲 击声 ，
调整 不 当造成 运动 副配 合 间隙太 大时 ，运转 中要产
二 、注意 了解 发动机 的使用和保修情况
诊 断 发动 机异 响时 ，尽 量 了解 发动机 的使用和 保 养 、修理 情 况 ，这 对 正确诊 断 该发 动机 异 响是非
常有 帮助 的 。因 为有 些异 响 ，是 由于 保养 或修 理 时 所 换 用 的机 件材 质 不佳 ， 保养 、 或 质量 差而造 成 的 。
发动机故障的诊断方法
发动机故障的诊断方法发动机故障是指发动机在运行过程中出现的异常现象，如果能够及时发现和诊断故障，就有助于对其进行及时修复，避免可能发生的更大的损害。
下面将介绍几种常用的发动机故障诊断方法。
1.听声音诊断法：通过听发动机运转过程中的声音来判断是否存在异常故障。
一般来说，正常的发动机运转时应该听到均匀、平稳的声音，如发动机出现杂音、敲击声或爆震声等，则可能存在故障。
例如，发动机发出不正常的颤振声，可能是由于曲轴轴承出现问题；发动机散发出嘶嘶声，可能是因为气缸垫片破损或冷却系统出现问题。
2.观察排放物诊断法：通过观察发动机排放的废气和尾气来进行故障诊断。
正常情况下，发动机排放的废气应该是几乎无色、无味的。
如果发现排气管排出黑烟，可能是由于燃油供应不足或点火系统故障。
而如果排出白色烟雾，则可能是由于冷却系统进水或发动机内部密封件存在问题。
3.测量仪器诊断法：使用各种测量仪器对发动机进行监测和检测，以获取相关数据来进行故障诊断。
例如，可以使用发动机诊断仪、数据采集仪或示波器等设备来测量发动机的转速、温度、压力等参数，以判断是否存在异常。
同时，这些仪器还可以帮助检测故障代码，并提供相应的修复建议。
4.探测设备诊断法：借助一些特殊的探测设备，如压力表、真空表等，对发动机的压力值、真空度等进行检测。
通过观察和比较测量结果与正常值的差异，可以判断是否存在故障。
例如，如果发动机进气系统的真空度过低，可能是由于进气管道漏气或空气滤清器阻塞等问题。
5.检查传感器和线路诊断法：发动机故障诊断中，传感器和线路的故障往往是比较常见的。
因此，通过对传感器和相关线路进行检查，可以找出发动机故障的根源。
例如，可以使用万用表或电路测试仪来测试传感器的电压、电阻等数值是否正常，同时检查线路是否有短路、断路等问题。
总结起来，发动机故障的诊断方法多种多样，需要根据具体情况选用不同的方法来进行诊断。
而且，发动机故障的诊断并非一蹴而就，有时需要经过多次检测和分析，才能确定故障原因。
车辆行驶中异响的排查方法
车辆行驶中异响的排查方法车辆行驶中出现异响问题是许多车主经常遇到的烦恼。
这些异响可能来自发动机、传动系统、悬挂系统等多个方面。
及时准确地排查并解决异响问题，不仅可以提高车辆的安全性能，还能延长车辆的使用寿命。
本文将介绍几种常见的车辆行驶中异响的排查方法。
一、发动机异响排查方法1. 检查发动机机油：首先，打开发动机盖，检查机油液位及机油的清洁度。
过低的机油液位或脏污的机油可能导致发动机部件之间的摩擦和磨损，从而产生异响。
若机油不足或脏污，应及时添加机油或更换机油。
2. 检查皮带系统：皮带是发动机正常运转的重要组成部分，检查皮带是否有松动、老化、磨损的迹象。
如果发现皮带异常，应及时更换。
3. 检查发动机支撑架：发动机支撑架是连接发动机与车架的重要组件，检查支撑架是否有松动、断裂的情况。
若支撑架松动或断裂，应及时修复或更换。
二、传动系统异响排查方法1. 检查变速箱油：打开变速箱油底壳，检查变速箱油液位及油质。
变速箱油液位过低或污秽可能导致齿轮之间的磨损和异响。
若变速箱油不足或污秽，应及时更换。
2. 检查离合器：离合器是传动系统的关键部件，检查离合器是否有异响或打滑的现象。
若发现离合器异常，应及时修复或更换。
3. 检查传动轴和万向节：传动轴和万向节连接着发动机和车轮，检查连接处是否有松动、磨损或异响。
若发现异常，应及时修复或更换。
三、悬挂系统异响排查方法1. 检查减震器：减震器是悬挂系统的重要组成部分，检查减震器是否出现漏油、异常声响等情况。
若发现异常，应及时更换减震器。
2. 检查悬挂弹簧：弹簧是支撑车身的关键组件，检查弹簧是否变形、断裂或老化。
若弹簧异常，应及时修复或更换。
3. 检查悬挂连接件：悬挂系统的各种连接件如球头、连接臂等，检查连接件是否松动或磨损。
若发现异常，应及时加固或更换连接件。
总结：车辆行驶中出现异响需要及时排查并解决，以确保车辆的安全性能和正常运行。
本文介绍了几种常见的车辆行驶中异响的排查方法，包括发动机异响、传动系统异响和悬挂系统异响的排查方法。
发动机异响的故障诊断
4．发动机异响的确定 在众多混杂的发动机运转声响中，应确定哪些是正常的声响，哪些是异响。 异响中哪些是尚且允许存在的，哪些是不允许继续存在必须排除的，这是异响 诊断过程中首先应明确的。发动机异响的确定原则是： （1）若声响在低速运转时轻微、单纯，在高速运转时虽轰鸣但却平稳均 匀，在加速和减速时声响过渡圆滑，则为正常声响。
域。 • ④ 若从低速逐渐提高转速的过程中，并不出现异响，而在急加速或急减
速时出现异响，则可用单缸断火法，配以速度的急剧变化，判明异响所 在缸位。 • ⑤ 在诊断过程中，同时还应注意机油压力、机油加注口和排气管等处的 伴同现象变化，综合分析，得出确诊结论。
（3）在整个运行期间异响一直存在。 整个运行期间的发动机异响，一般都能在停车后使发动机处于同转速运转 中得到重现，从而推断出异响故障的确诊结论。但有时也有例外，运行中的异 响，停车后使发动机在同转速运转，却不再出现这种异响。则应调节节气门开 度或急剧改变转速，一般都能使异响再现，然后再确诊缸位和原因，得出确诊 的结论。 有时运行中出现的异响，不一定是发动机产生的，也可能是其他机构产生 的，为此应踩下离合器踏板或脱开变速器挡位，再做急加速试验。若异响消失， 表明异响不在发动机而在底盘或车身部位。 通过上述过程的诊断，基本可查明异响与发动机的负荷、工作循环、转速 和温度之间的关系。
值且相对稳定，说明气缸磨损导致敲缸。若真空表读数不稳定且摆动量较大，则可能是配气机构产生的异响。
（3） 异响与发动机温度的关系
① 低温时异响，温度升高 后异响减轻或消失。
• 异响的原因有：活塞与 缸壁间隙过大；主轴承 油槽深度和宽度失准； 机油压力低而润滑不良。
② 温度升高后有异响，温 度降低后异响减轻或消失。
• 异响的原因有：过热引 起的早燃；活塞裙部椭 圆的长、短轴方向相反； 活塞椭圆度小、活塞与 缸壁的间隙过小；活塞 变形；活塞环各间隙过 小。

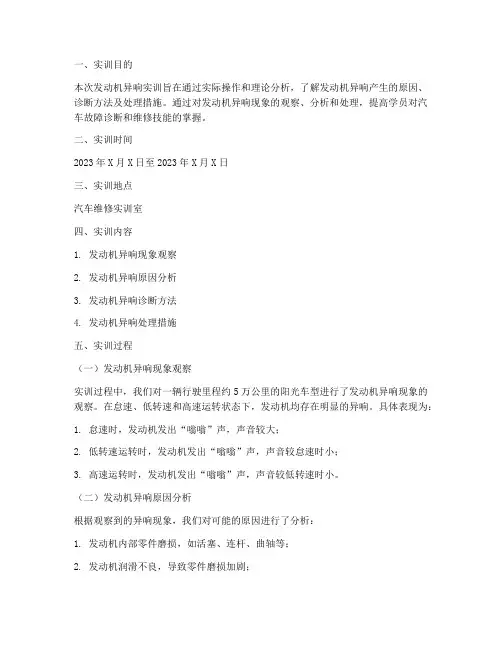

发动机异响实训报告
一、实训目的本次发动机异响实训旨在通过实际操作和理论分析，了解发动机异响产生的原因、诊断方法及处理措施。
通过对发动机异响现象的观察、分析和处理，提高学员对汽车故障诊断和维修技能的掌握。
二、实训时间2023年X月X日至2023年X月X日三、实训地点汽车维修实训室四、实训内容1. 发动机异响现象观察2. 发动机异响原因分析3. 发动机异响诊断方法4. 发动机异响处理措施五、实训过程（一）发动机异响现象观察实训过程中，我们对一辆行驶里程约5万公里的阳光车型进行了发动机异响现象的观察。
在怠速、低转速和高速运转状态下，发动机均存在明显的异响。
具体表现为：1. 怠速时，发动机发出“嗡嗡”声，声音较大；2. 低转速运转时，发动机发出“嗡嗡”声，声音较怠速时小；3. 高速运转时，发动机发出“嗡嗡”声，声音较低转速时小。
（二）发动机异响原因分析根据观察到的异响现象，我们对可能的原因进行了分析：1. 发动机内部零件磨损，如活塞、连杆、曲轴等；2. 发动机润滑不良，导致零件磨损加剧；3. 发动机附件松动，如正时链条、皮带等；4. 发动机冷却系统故障，导致发动机过热；5. 发动机外部部件故障，如排气系统、进气系统等。
（三）发动机异响诊断方法针对发动机异响现象，我们采取了以下诊断方法：1. 观察法：通过观察发动机运转状态，判断异响产生的原因；2. 听诊法：使用听诊器对发动机进行听诊，判断异响产生部位；3. 检查法：对发动机相关部件进行检查，如正时链条、皮带、冷却系统等；4. 试验法：对发动机进行拆解、清洗、更换等试验，以确定异响原因。
（四）发动机异响处理措施根据诊断结果，我们采取了以下处理措施：1. 检查发动机内部零件磨损情况，如活塞、连杆、曲轴等，必要时进行更换；2. 检查发动机润滑系统，确保润滑油充足、品质良好；3. 检查正时链条、皮带等附件是否松动，必要时进行调整或更换；4. 检查冷却系统，确保冷却液充足、散热器、水泵等部件正常工作；5. 检查发动机外部部件，如排气系统、进气系统等，确保无故障。

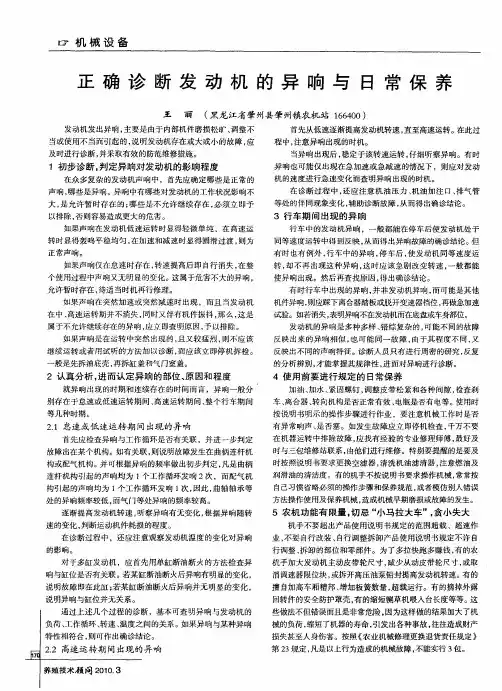

正确诊断发动机的异响与日常保养
消凋速器 限位块 ， 或拆开 高压 油泵铅 封提高发动机转速。有 的
说 明故障 即在此 缸 ； 若某缸断 油断火后 异响并无 明显 的变 化 ，
说 明异响与缸位并 无关 系。
遍 过 上 述 儿 个 过 栏 的诊 ｌ
擅 自 高车厢 糟邦 、 加 增加板 簧数量 ， 载运行。有的摘掉外露 超 回转件的安全防护罩壳 ， 的缩短铡草机 喂入台长度等等。 有 这
如 果 声 响在 突 然 加 速 或 突 然 减 速 时 出现 ，而 且 当发 动 机
机件异响 ， 则应踩下离合器踏板或脱开变速器档位 ， 再做急加速
试验。如若消失 ， 表明异响不在发动机而在底盘或车身部位 。
在中、 高速运转期并不 消失 ， 同时又伴有机件振抖 ， 那么 ， 这是 属 于不允许继续存在的异响 ， 应立 即查 明原 因， 予以排 除。
机手不要超出产 品使用说 明书规定的范 围超载 、超速作 业， 不要 自行改装 、 自行调整拆 卸产品使用说明书规定不许 自
行 调整 、 拆卸 的部位 和零 部件 。为 了多拉快跑 多赚 钱 ， 的农 有 机手 加大 发动机主动皮带轮尺 寸 ， 减少从动皮带轮 尺寸 ， 或取
对于多缸发动机 ，应首先用单缸断油断火 的方法检查异
些做法不但错误而且是非常危险 ， 因为这样做的结果加大 了机
械的负荷 ， 缩短了机器 的寿命 ， 引发 出各种事故 ， 往往造成财产
查 明异 响与发动机 的
如 果 异 响 与某 种 异 响
负荷 、二 ］ 作循环 、 转速 、 温度之
特性相符合 ， 则可作出确诊结
损失甚至人身伤害 。按照《 农业机械修理更换退货 责任规定 》 第２ ３规定 ， 凡是 以上行 为造成 的机械故障 ， 不能实行 ３ 包。
发动机异响故障的诊断与排除
主 要 是 在 发 电 机 、 电 动 机 和 某 些 电
磁 元件 内 ， 由于 磁 场 的 交 替 变 化 ， 引 起 机 械 中 某 些 部 件 或 某 一 部 分 空 间 容 积 产 生 振 动而造 成 的。
Ｉｈ Ｉ Ｉ
的。 因磨 损 或 调 整 不 当造 成 运 动 副 配 合 间
“¨１ ．｜ １Байду номын сангаас”。 ｌｌ … Ｉ Ｉ ｈ Ｉ Ｉ ｉ ｉ ， ， ， ｉ ｉ ￣ ｌ ｌ Ｉ Ｉ
况。 发 动 机 氧 传 感 器 反 馈 电压 检 测 的 具体 步骤 ：
则记 录下 变化 的次数 。 （ ４） 若 电压 表 指 针 在 ｌ Ｏ ｓ内 的 摆
的方法来 改变 混合气 浓度 。 在 突然踩 下 油 门踏板 时 ， 混合气变浓 ， 反 馈 电
发动机异响故障的 诊断与排除
机 良好 的 技 术 状 况 下 ， 无论 转速 、 负 荷 怎 样 变化 ， 虽 然 工作 时 发 出 声 响 的 频 率 、 波 长、 声级和 衰减 系数 不 同 ， 但 都 是 一 种 平 稳 而有节 奏 、 协 调 而又 圆滑 的轰鸣声 。 这
种 响声称 之 为发动机 正 常响声 。 的。
烧 室 壁 及 活 塞 连 杆 组 ，发 出 了 强 烈 的 类 似 敲 击 金 属 的异 响 。 当 发 动 机 进 气 管 发
谢 计
红
因 素 的 影 响 而 导 致 发 动 机 运 转 过 程 中 发
出间歇 或连续 的金 属敲击 声或 连续摩 擦 声 等 声 响 ，就 表 明 发 动 机 运 转 声 响 不 正 常， 并将 这种 响声称 之为 发动机 异 响。
发 动 机 是 一 个 结 构 复 杂 的 机 械 整 体 ， 当一 个 或 几 个 零 、 部 件 的 技 术 状 况 下 降时 ， 就 会影 响到整 机 的工作状 态 。 发 动
发动机异响的诊断与排除培训课件
发动机异响的诊断与排除
22
十一、配气机构响
检查方法 ： （1）单缸熄火，响声不变，有时更明显。 （2）单纯因气门间隙过大，可在气门和摇臂间插入厚薄
规，直到噪声减轻可以判断是那个间隙过大。 预防及解决办法： （1） 更换液压挺柱。 （2）检查有关零件尺寸、位置公差，针对具体情况更换
或修理。 （3）检查机油压力。
机油，更换机油。 （5） 拆检测量相关尺寸，对损坏件进行更换或修理。
发动机异响的诊断与排除
21
十一、配气机构响
异响特征 ： （1）发生在发动机气门室罩内。 （2）轻微的有规则的敲击声。 （3）中速清晰，高速杂乱，怠速时更为明显。 产生原因 ： （1）液压挺柱失效，造成气门间隙过大。 （2）配气机构相关零件尺寸或形位公差不符合要求。 （3）油压低，润滑不好。
仅去掉气缸中的凸台即可。 （3）如超出最大允许配缸间隙，应搪缸并配加大尺寸
活塞。（注意：此种噪声仅换活塞环不能消除）
发动机异响的诊断与排除
6
四、活塞销的敲击声
异响特征 ： （1）声音发生在气缸上部，凸轮轴对面。 （2）急剧的金属敲击声（咔嗒咔嗒的声音）。 （3）发动机怠速时或低速空负荷时明显。 产生原因 ： （1）活塞销与活塞销孔的配合间隙过大。 （2）润滑不良造成活塞销孔磨损 （3）装配时将活塞销孔拉伤
发动机异响的诊断与排除
20
十、凸轮轴响
检查方法 ： （1）单缸熄火的办法不能改变异响的程度。 （2）用听诊器并结合异响的特征可以发现。 预防及解决办法： （1）保证轴承的正确配合间隙。 （2）保证正确的轴向间隙。 （3）保证凸轮轴固定螺栓装配力矩。 （4）使用符合标准的机油并按保养规范定期检查，加足
轴）。 （2）保证装配的正确性，螺栓宁紧力矩符合要求。
发动机的常见异响特点和诊断方法
６ 连杆轴承敲击声
６ １ 异响特点 ．
连杆 轴 承 发 响 的原 因 与主 轴 承 相 似 。主要是轴颈与轴承磨损间隙过大 ，
轴 承 合 金烧 毁 脱 落 、 轴 承 盖 螺 栓 松 动 、
９ 正 时齿轮 的异 响
９１ 异响特点 ．
正时齿轮的异响 ，一般是 由于 齿轮
啮合间隙过大 ，齿面剥落或损坏 ，齿轮 偏摆 ，润滑不 良，在发动机工作时发 出 左右晃动曲轴 ，可听到齿轮的撞击声 。
，
生 周期性 的变化
。
转速越高
，
，
响声越
仪 器 的情 况 下 多凭 人 的 经 验 较 复 杂的 工 作 状况
、
是
一
件比
位置 上 体壁
，
一
，
侧 的缸 { 大
，
发动 机 温 度 升 高后 有时 反 而 更 明 显
。
响 声 不 但不减
。
由 于 故 障发 动机 的 技 术
，
耳 朵 贴 在旋 具 的 木 把
燃烧室 ，使气缸 内积炭过 多、燃烧室 容 ７ 气 门脚 响 积 减小 、炽 热 点增 高 ，发 动机 发 生突 ７ １ 异 晌特 点 ． 爆 、早燃而发 出“ 、喋 ” 喋 的响声 。发动 气门脚响是由于气 门杆与挺杆（ 或摇 机温度较高时 ，关闭点火开关 ，有时仍 臂） 固定螺钉松动 或间隙调整不当、气 门 不 易 熄火 。 套管磨损过甚等原因 ，导致 气门间隙过 ４２ 诊断方法 ． 大而发响。发动机在任何转 速下 气门脚 拆下火花塞 ，在火花塞螺纹和正 、 发响都能听到一种 比较清脆且有节 奏的 负极 之 问有 较 多积 炭 。突然 加 大油 门 “ 、嗒 、嗒” 嗒 的金属敲击声 。发动机 转 时 ，响声相应增大 ，同时排气管排 出带 速变化时 ，响声也发生变化 ，温 度发 生 黑、蓝色的烟雾。 变化或用断火的方法试 验时 响声不变。
汽车发动机四种常见异响故障的诊断
汽车发动机四种常见异响故障的诊断
一、怠速异响故障
1.故障表现
发动机怠速时发出"卡嗒"声或者"咯咚"声，同时还存在发动机转速不稳定、抖动等情况。
2.故障原因
（1）气门调整不当
（2）发动机机油不足或者机油质量不合格
（3）配气系统可调部件故障，例如凸轮轴或者升程器故障。
3.故障处理
（1）对发动机进行必要的保养和检查
（2）检查并调整气门间隙
（3）更换机油，确保机油达到规定的质量要求。
在高速行驶中，发动机发出哒哒声或者嗡嗡声，声音大小和发动机转速成正比，同时还可能存在车速震动、急剧加速等情况。
（1）发动机支架老化或损坏
（2）发动机皮带失衡或者松弛
（3）风扇故障，例如风扇叶片断裂。
（1）检查并更换发动机支架和支撑
（2）更换皮带并进行必要的调整
（3）更换故障的风扇部件。
（1）火花塞故障或者线圈故障
（2）喷油嘴故障或者空气流量传感器故障
（1）检查并更换火花塞和线圈部分
（1）电瓶电压不足
（2）起动机故障
（3）点火系统问题，例如高压线损坏或者点火线圈故障。
（3）检查点火系统，更换损坏部分。
发动机异响的检测与故障诊断ppt
调整和修复
对于一些可调整的故障，可以通过 调整来障排除与验证
完成故障排除与修复后，需要进行 效果验证，以确保异响已经完全消 除或明显降低。
04
其他注意事项
安全防护措施
确保电源关闭
在进行任何检测或诊断工作之前，首先要确保发动机电源已 经关闭，以避免意外触电或电气部件损坏。
THANKS
感谢观看
。
02
示波器
使用示波器可以显示发动机振动波形，帮助分析异响和振动之间的关
系。
03
发动机数据流
通过分析发动机数据流，可以了解发动机运行参数是否正常，以帮助
判断异响的原因。
故障排除与修复
拆卸检查
对于初步判断的故障部位，需要拆 卸相关部件进行检查，以确认故障 部位和原因。
更换部件
如果拆卸检查发现部件损坏，需要 更换相应的部件。
穿戴适当的个人防护装备
为了保护工作人员的安全，应穿戴适当的个人防护装备，如 防噪音耳塞、安全眼镜、手套和长袖工作服等。
诊断技巧与经验积累
熟练掌握诊断工具
熟练掌握使用听诊器、声级计、振动分析仪和红外线测 温仪等诊断工具，以便准确地检测和识别发动机异响。
积累经验
发动机异响的检测与故障诊断需要一定的实践经验和专 业知识。工作人员需要通过不断学习和实践来提高自己 的技能水平，并学会分辨正常响声和异常响声。
根据异响的类型和特征，初步判断异响可能产生 的部位。
伴随现象
了解异响伴随的现象，如发动机温度变化、机油 压力异常等，以帮助判断异响的原因。
产生时机
了解异响产生的时机，如发动机转速、负荷、运 行时间等，以帮助判断异响的原因。
使用诊断工具进行诊断
01
判断发动机异响的几种方法
判断发动机异响的几种方法随着汽车的普及和使用，车主们对汽车的发动机异响越来越关注，这是因为发动机异响可能代表着发动机的故障或者有长期潜在问题。
为了更好的保障车辆的使用安全，及时发现和解决可能存在的发动机异响问题显得尤为重要。
发动机异响是汽车发动机经常出现的一种故障，而判断发动机异响是否存在则需要进行一些检测和方法判断。
本文就系统介绍一下判断发动机异响的几种方法。
一、观察法人们的直观感受是最敏锐的，因此观察法成为目前最为常用的一种判断发动机异响的方法。
常见的方法是打开发动机舱盖，轻轻启动发动机，同时靠近发动机，认真听取发动机的声音并观察发动机的运转状态。
如果听到发动机声音比平时变大、变重，有颤音、咔咔咔的声音等，则说明该车存在发动机异响的问题，需要进行进一步维修与检测。
如果发现发动机有大量的出气现象和火花，说明出现问题的概率很大。
二、用手触摸法通过用手触摸汽车发动机表面的方法，可以判断发动机是否存在异响。
人们可以用手去触摸一下发动机的表面，如果发现发动机摩擦力较大，发热量高，声音比正常情况更为明显，则说明发动机存在故障。
特别是在车开一段时间后停车，通过触摸发动机的各部件是否存在异常热量可以判断出是否发生大量磨损。
三、使用仪器法随着现代科技的发展，车主们可以采用现代化的方法判断发动机异响。
通过在汽车发动机的某些零部件上安装振动传感器、加速器等传感器和仪器，通过读取和分析其数据支持，可以更为准确地判断发动机的异响状况。
这种方法可以使用一些仪器工具，在发动机运转时能够检测到发动机的震动情况，通过观察检测仪器的数据，可以快速地判断发动机的故障情况。
四、尾气检测法当发动机工作时通常会排放一些废气，而这些废气的排放质量和排放量也令车主们十分关注。
通过尾气检测验证能够帮助车主们正确判断发动机的工作情况，有待机型的车辆可以通过OBD诊断仪读取车辆电控系统发出的错误代码，分析发现的错误信息。
如果发现尾气黑烟或是白烟、震动较大等情况，就可能是发动机出现异常情况。
发动机异响原因诊断
发动机异响原因诊断发动机是汽车和工程机械最主要的总成之一，是动力的来源。
由于发动机结构复杂，工作条件差，因而故障率最高，往往成为重点诊断与检测对象。
发动机技术状况的变化，主要表现在故障增多、性能变坏和损耗增加上。
用来评价发动机技术状况的主要参数，有输出功率、燃油消耗量、机油消耗量、汽缸压力、机油压力、发动机温度、异响和振动等。
1 概述1.1异响类型发动机异响是发动机产生的不正常响声，主要有机械异响、燃烧异响和空气动力异响等。
1.2异响原因1.2.1机械异响机械异响主要是运动副配合间隙太大或配合面有损伤，运转中引起冲击和振动造成的。
因磨损或调整不当造成运动副配合间隙太大时，运转中要产生冲击和振动声波，如曲轴主轴承响、连杆轴承响、凸轮轴轴承响、活塞敲缸响、活塞销响、气门脚响、正时齿轮响等。
1.1.2燃烧异响燃烧异响主要是发动机不正常燃烧造成的。
如柴油机工作粗暴时汽缸内均会产生极高的压力波，这些压力波相互撞击，发出了强烈的类似敲击金属的异响。
1.2.3空气动力异响空气动力异响主要是在发动机进气、排气和运转中的风扇，因气流振动而造成的。
1.3异响的影响因素和诊断条件异响与发动机的转速、温度、负荷和润滑条件等有关。
1.3.1转速一般情况下，转速愈高机械异响愈强烈。
尽管如此，但高转速时各种响声混杂一起，听诊某些异响不易辨清。
所以，诊断转速不一定是高速，要具体异响具体对待。
如听诊气门响和活塞敲缸响时，在怠速下或低速下就能听得非常明显；当主轴承响、连杆轴承响和活塞销响较为严重时，在怠速和低速下也能听到。
总之诊断异响应在响声最明显的转速下进行，并尽量在低转速下进行。
1.3.2温度有些异响与发动机温度有关，在机械异响诊断中，对于热膨胀系数大的配合副要特别注意发动机的热状况，最典型的例子是活塞敲缸。
在发动机冷启动时，该响声非常明显。
所以，诊断该响声应在发动机低温下进行。
发动机温度也是燃烧异响的影响因素之一。
柴油机过冷时，往往产生着火敲击声(工作粗暴)。
发动机运转声响异常的诊断
动件紧围不良或 损坏 ， 可引起不 同 均
的声 响。异响涉及 的范围很广 ， 产生
异响的原因甚 多，简要 归纳起来 ， 大 致 上有以下几点 ： １ 突爆或早燃 ， ） 引起点火金属敲 击声 ２ Ｊ某些运 动件Ｎ 自然磨损使其
属摩擦声等１ 即表 明发动机运转声响不正 ， 二、 汽车运行中发 动机异响故 障
（ ） 定应 诊 的 异响 一 确
常 ， 随的异常声响通 常称为异响 。 伴 发动机
汽车在运行过程 中， 由于自然磨损 ， 使
产生 了异响 ，表 明发 动机技术 状况己发生 各运 动件 的配合 间隙不可能 都保持标 准 ， 变化 ， 即发生了故障 。 技术状 况总是趋向恶化 ，随着使用时 间的 产生异 晌的原 因和常发生声响的 延 长， 异响的发生将不 可避 免 但应 当首先
汽 缸 壁 、 塞等 。 活 （ ） 并 响 的 确 诊 二 对
用以辅助诊明此类异响故障。
３ 行车期 间有异响的诊断 ．
有 时会 遇到行 车期间 发动机 有异 响 ，
确诊异响 ， 就是对异 响进行特性分析 ，
查明异响的特征 ， 然后断定其原因 以排 但停 车检验时 ，发动 机虽保 持运行中有异 予 除。 由于异 响的存在 ， 一般 取决 于发动机 的 响时的转速 ， 而异 响并不 出现 的情况。 此时
配合间隙过大 ， 活塞敲缸 响、 如 连杆 轴 承响 、 主轴承响 、 气门脚响等。 ３ ）某些 运动机件因润滑不 良使 其配合间隙很快增大 ．如连 杆轴 承 、
主轴承 、 凸轮轴承响等 。
４ ）某些运 动件因紧固不 良而 引
起敲 击， 如飞轮固定 螺栓松动， 连杆 盖螺栓松动 、 凸轮轴正时齿 轮固定螺 母松动等引起异响。 ５ 个别 机件损 坏， ｝ 如气 门弹簧折 断、 曲轴折断 、 凸轮轮 正时齿轮破裂 发 动 机 技 术 状 况 良好 时 ，在 怠 速 运 转 等 引起异 响。
发动机异响的诊断与分析
发动机异响的诊断与分析一、发动机异响1.故障现象：当发动机出现故障时，其运转的声音会随之发生变化，如出现间歇或连续的金属敲击声、无规律的金属碰擦声、气体冲击声等，通常把这些不正常的响声称为异响。
、2.异响类型：发动机异响主要有机械异响、燃烧异响、空气动力异响和电磁异响等。
根据异响类型的不同可查明异响产生的原因，从而诊断出存在故障的机件或机构，进而排除故障。
3.异响原因（1）机械异响主要由运动副配合间隙过大或配合面有损失所致。
因磨损或调整不当造成运动副配合间隙过大时，运转中会引起冲击和振动，产生声波，如曲轴主轴承响、连杆轴承响、凸轮轴轴承响、活塞敲缸响、活塞销响、气门响、正时齿轮响等，多是因配合间隙过大造成。
但有些损失可能是因配合面损失造成（如正时齿轮齿面）或其他原因。
（2）燃烧异响主要是发动机不正常燃烧造成，如汽油发动机产生爆燃和表面点火、柴油发动机工作粗暴时，会产生敲缸声。
发动机的回火声，排气管的放炮声或“突突”声也属于燃烧异响。
（3）空气动力异响主要发生在发动机的进排气管及运转的风扇处，因漏气或气流振动造成异响。
（4）电磁异响主要在发电机、电动机和某些电磁元件内，由于磁场的交替变化，引起某些机械部件或某一部分空间容积产生振动而造成的。
如发电机的整流二极管短路时，会有某些声响，但拔下发电机的连接线，异响就会消失。
4.异响传播路径异响传播路径主要有：（1）空气直接传播。
实际中只能听到一些音调较高（振幅较小，频率较高）的异响。
（2）各种壳体支撑架、坐垫传播。
发动机或底盘的振动和异响，经过变速器的支撑胶垫及支架传给车身，车身再进行放大，并通过座椅等路径传播。
（3）发动机与车身的联接件传播。
底盘传动系统的振动和异响会直接传递给发动机，与发动机的振动与异响混合，再由发动机与车身的联接件传递给车身，车身再进行放大，并通过座椅进行传递。
发动机与车身的联接件主要有发动机支撑胶垫、节气门拉索、各种管道及线束。
（4）变速器的变速杆系或拉索传播。
汽车异响诊断的基本方法
汽车异响诊断的基本方法诊断发动机机械异响故障的方法有温度法、速度法、负荷法、听诊法、观察排气颜色法、改变润滑条件法、电路实验法及更换合格器件法等。
这些方面既能直接诊断异响，还能使不明显的异响变得突出，使较为明显的异响变弱或消失。
另外，还要根据被诊断的是新车、在用车，还是刚刚修好的车来确定诊断的重点和诊断方法。
还要注意观察汽车技术状况变化情况以选取适当的诊断方法等。
下面就常用的几种方法作一简单介绍。
1、听诊法听诊法有虚听、实听和内听三种。
虚听就是站在汽车眼前，靠空气传导的声音来听取异响。
实听是用一木棒（或金属棒、长柄旋具等）抵在汽车的某个部位上，靠机体的振动来听取异响。
用实听法可以听发动机、齿轮箱、电磁阀、继电器、发电机及油泵等异响。
内听是用一空心管插入曲轴箱（或变速器、驱动桥）内，直接听取空气传导来的异响。
在加机油口插入一胶管（或塑料管），但不能插入机油中，就能内听汽车的异响。
这种听诊方式可以排除外部噪声的干扰、尤其是对于较为弱小和在外部难以辨别的异响故障的诊断，内听的效果较好。
用上述三种听诊方法，可以较为迅速地找到故障部位，能为正确诊断和排除故障，少拆卸机件或少走弯路提供最佳途径。
2、速度法由于发动机异响机件的构造形式、承受的负荷、所处的位置、润滑条件及松旷的程度等有所不同，因而产生异响时的转速也有差异。
但发动机的各种异响本身都有其特征频率，当运动频率是异响特征频率的整数倍时，会产生共振现象，使异响加剧。
发动机机械异响与转速（激励频率）直接有关，为此把发动机转速划分成4个区段：500~800 r/min 为怠速；800~1200 r/min为稍高怠速；1200~2000 r/min为中速；2000 r/min以上为高速。
由于发动机的各种异响都有相应的最佳诊断转速，有些异响在怠速或稍高怠速时较为明显，而在加速或中等以上转速时，由于响声频率增高，同时其他噪声也增大，就使得异响声隐含其中反而听不清楚，如活塞“敲缸”响和活塞销响等；有的异响在发动机怠速时听不清楚或不易发现，甚至缓慢加速，响声也不明显，但由怠速至中速急加速时，由于冲击负荷急剧增大，使得敲击声明显且连接，如连杆轴承松旷发响和曲轴轴承松旷发响等；又有些异响在发动机急减速（发动机由高速运转突然安全放松加速踏板）时更明显，如活塞销与连杆衬套间松旷发响、曲轴折断发响等。
本田xrv发动机异响诊断方案设计毕业设计
本田xrv发动机异响诊断方案设计毕业设计1、造成发动机有歇斯底里的声音毛病的原因可以分为，空滤，火花塞，点火线，汽油，汽油滤，气化器，油泵等问题。
检查空滤，是不是脏了，火花塞是不是旧了，得换了，坏了，汽油不干净，比如油路有水。
还有检查油泵，汽化器此类。
2、当行驶中，加速也正常，点火可能也正常，但是如果以匀速行驶的时候，发现太高但是速度似乎还是提不上去。
试试查看冷却液，油压太高，或者太低，检查油压表，还有可能是点火时间设置有问题，也会导致此类症状。
至于其他，可能是发动机内部问题，比如EGR阀门堵塞等。
3、发动机有咝咝的声音，可能问题，发动机过热，检查。
堵塞，泄漏，或者断裂。
4、当加速的时候，发动机出现呼呼的声音，或者当减速的时候也会出现，总之跟随RPM改变，声音大小改变。
可能原因，缺少，加满油。
发电机轴承可能坏损。
转向助力泵，水泵的问题，都会产生类似噪音。
5、很响的噪音从排气管出来主要毛病在，检查排气管是不是破裂。
6、发动机在代速的时候，发出嗒嗒嗒的声音，好像什么东西在拍金属。
加速的时候，行驶的时候，可能听不见，可能是气缸阀门造成，调节阀门可以改变。
缺机油，缺机油也可能造成类似问题，还有就是机油压力比比较低，得检查发动机机油压力。
7、踩油门踏板，会听见砰，砰的声音从排气管出来，声音可能不是很大，车开起来也不会有不正常，油耗增加。
建议查看消音器，跟排气管是不是有破损。
8、发动机有踢踢的声音可能造成的原因，发动机内部有污浊物，建议更换机油，机滤，洗发动机。
其他可能是阀门问题。
9、行驶中可能没有问题，加速的时候会有卡嗒卡嗒的声音，建议检查点火时间设置，可能发动机过热，发动机积炭，油品不好，需要加高等级的油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发动机异响的诊断方法
徐天道
指导老师家：姜伦
人工经验听诊法
技术人员通过改变发动机工况等措施使异响再现,找出异响特征和规律并了解异响出现时发动机的运行状况及故障征兆,进而判断出异响部位这是目前使用最普通也是最主要的方法。
在和用人工经验诊断发动机异响的过程中,常常借助于螺钉旋具来察听异响,这一传统的方法虽然简便有效,但也存在明显不足。
仪器辅助诊断法
由于人工经验听诊法的准确率较低,因此常用一些仪器设备来辅助听诊与分析,常用的仪器主要有听诊器,噪声器,振动分析仪等。
?
曲柄连杆机构的异响的诊断、排除
冷敲缸
活塞敲缸响指活塞上下运动时在气缸内摆动或窜动,其头部或裙部与缸壁、缸盖相碰撞产生异响,又可分为冷敲缸、热敲缸及冷热均敲缸。
故障现象
1.低温时有敲击声,发动机温度正常后响声减弱或消失。
2.怠速或低速时,发出清晰又节奏的“嗒嗒”敲击声,转速提高后响声减弱或消失。
?3某缸断火后异响减弱或消失,且火花塞跳火一次发响两次。
故障原因
1.活塞与缸壁的配合间隙过大。
2.机油压力过低,缸壁润滑不良。
故障诊断与排除
诊断活塞敲缸故障时,可在发动机缸体中上部辅助听诊。
1.将发动机转速控制在异响最明显的范围,查看机油加注口是否冒烟,排气管是否冒蓝烟,用听诊器在机体上部侧听诊,也可运用螺钉旋具抵触在缸体一侧,将耳朵贴在螺钉旋具的木柄上,听是否振动敲击声,如果出现上述症状,可确诊为活塞敲缸。
2.逐缸断火试验,若某缸断火后其声响减弱或消失复火时其声响明显增大一两声后又恢复原来声响,当发动机温度升高后声响减弱或消失即可确诊为活塞敲缸。
3.加机油试验法将待查气缸的火花塞拆下,注入少量机油,再重新起动试验,如声
响消失或明显减弱,但不久又复出,则可确诊为该缸活塞敲缸。
热敲缸故障现象
1.怠速时发出有规律的“嗒嗒”声高速时发生“嘎嘎”的连续金属敲击声,并伴有机体抖动现象且温度升高,响声加大。
2.火花塞跳火一次,发响两次,单缸断火声响加大。
故障原因
1.活塞与缸壁配合间隙过小。
2.活塞与活塞销装配过紧活塞变形或反椭圆形。
3.连杆轴颈与曲轴轴颈不平行。
4.连杆弯曲扭曲或连杆衬套轴向偏斜。
5.活塞环背隙,侧隙过小导致活塞环卡滞。
故障诊断与排除
1.若发动机低温时没有异响,而温度升高后在怠速时出现“嗒嗒”声,并有机体振动现象,且温度越高声响越大,则为了活塞变形活塞环过紧造成的活塞敲缸。
2.发动机低温时不响,而温度升高后在中高速时发出急剧而有节奏的“嘎嘎”声,
单缸断火时,其声响变化不大,则为连杆变形或连杆装配不当造成的活塞敲缸。
3.发动机在热起动后,即敲缸,且单缸断火声响加大,表明该敲缸现象严重,也可能已经产生了拉缸,此时应停机检修以免造成更为严重地恶性故障。
冷热均敲缸故障现象
1.发动机低速时有“嗒嗒”的敲击声,转速提高后声响消失或低速时发出有节奏且强弱分明的“杠杠”声响,有时会短暂消失,但很快又复出,转速提高后消失。
2.火花塞跳一次,发响两次,某缸断火后声响或减弱或反而加大,并由节奏声响变为连续声响。
故障原因
发动机在冷热态均敲缸,一般是活塞连杆组技术状况恶化所致,主要原因如下:
1.活塞销与连杆小头装配过紧。
2.连杆轴承装配过紧。
3.活塞裙部圆柱度误差过大。
故障诊断与排除
1.逐缸做断火试验,某缸断火后声响减小,但不消失为该缸连杆与曲轴或活塞销装配过紧所致。
2.断火试验时该缸声响加重,且中间断声响变为连续声响,则为活塞磨损变形所致。
3.低速时有“嗒嗒”敲击声,当转速提高后声响消失,则为活塞裙部圆柱度误差过大所致。
曲轴主轴承响故障现象
1.发动机稳定运转时并无响声,当转速突然变化时,发出沉闷连续的“镗镗”敲击声转速越高,声响越大同时伴有机体振动现象。
2.发动机负荷增大时,响声加剧有时上坡加速时,在驾驶室内就可听到沉闷的“镗镗”敲击声。
3.单缸断火时声响变化不大,而相邻两缸断火时声响明显减弱。
故障原因
1.曲轴主轴颈与轴承配合间隙过大。
2.曲轴轴向间隙过大。
3.曲轴轴承盖螺栓松动。
4.润滑不良导致合金烧损脱落。
5.曲轴弯曲。
故障诊断与排除
诊断曲轴轴承响,可在发动机缸体下部及油底壳部位辅助听诊。
1.在发动机低中速状态下抖动节气门,一般由2000R/MIN急加速至3000R/MIN发出明显而沉闷的连续敲击声,同时伴随有机体振动现象,则可确定为曲轴主轴承响。
2.进行单缸断火试验,声响变化不大,而相邻两缸断火时,声响明显减弱或消失则为两缸之间得曲轴主轴承响。
3.高速运转发动机,机体振动较大,同时伴有机油压力显著下降,则为曲轴主轴承与轴颈配合间隙过大或轴承合金脱落。
4.异响随温度升高而增大高速时声响变得杂乱,则可能是曲轴弯曲。
连杆轴承响故障现象
1.发动机怠速运转时无明显声响,稍高于怠速时有清晰地“嗒嗒”敲击声有点类似钢球落在钢板上所发出的声音,而高速时有“咯咯”敲击声急加速时声响尤为明显,连杆轴承响较曲轴主轴承声响轻缓而短促。
2.当发动机负荷增加时声响也随之增大,单缸断火声响明显减弱或消失。
故障原因
1.连杆轴承与轴颈磨损过量导致失圆配合间隙过大。
2.连杆轴承盖紧固螺栓松动。
3.连杆轴承润滑不良,合金烧蚀脱落。
故障诊断
1.加大节气门发动机转速由怠速向中速时速过渡时声响变得清晰,一般由1000-2000RMIN反复急加速抖动节气门时,声响特别清脆随着转速的增高敲击声更为明显。
2.对某缸进行断火试验,若声响明显减弱或消失,说明该缸连杆轴承响。
3.不论发动机转速和温度的高低都发出严重而无节奏的“铛铛”声响,且伴随有机体振动单缸断火声响不变甚至更加明显反上缸说明连杆轴颈失圆轴承合金烧蚀或连杆螺栓严重松动应立即停机进行拆检找出连杆轴承烧蚀的故障原因视情更换连杆轴承。
曲轴断裂响故障现象
发动机低速运转时机体的振动就较大,甚至有摆动摇晃现象,同时发出沉重粗闷而较大的“嘣嘣”敲击声,转速稍有提高就出现巨大可怕的响声类似采石场里的碎石机所发出的“卡噶”的破碎声。
故障诊断与排除
曲轴断裂的概率极低,诊断时一人在发动机下衬住飞轮齿圈,另一个在曲轴前方用扳手转动曲轴带轮观察曲轴前端与飞轮端的转动是否同步如有角度差即为曲轴断裂。
活塞环响
活塞环响在气缸上部听诊比较明显。
1.如果活塞环侧隙过大,其在环槽内过于松动,加速时会产生高节奏的“咔嗒”声要排除这种故障应更换活塞环,必要时应更换活塞。
2.如果气缸磨损严重,缸壁出现肩缸肩时,第一道活塞环敲击台肩发出高节奏的“咔嗒”声,发动机加速时异响更为明显,此时应镗磨气缸更换活塞连杆组。
3.如果活塞环折断加速时,常常会发出高节奏的“啪啪”声,同时在加机油口有脉动冒烟现象,单缸断火后冒烟现象消失。
