气缸理论出力表及气缸内径确定
气缸的理论输出力
气缸的理论输出力Saturday, 7 May 2011 at 14:39 GMT+8, by SMC气动服务网气缸的理论输出力是指气缸在静止状态时，其使用压力作用在活塞有效截面积上产生的推力或拉力。
以下字母：π表示圆周率，D表示气缸缸径，单位为mm，d表示活塞杆直径，单位为mm；P为使用压力，单位为MPa。
以下计算公式将（D/2）^2即活塞面积计算写为：0.25*D^2，D^2表示直径的平方；鉴于很多网友的疑问，特作上述说明。
1.单杆单作用气缸的理论输出力弹簧压回型气缸的理论输出推力Fa=0.25π*D^2*P-F2弹簧压回型气缸的理论返回拉力Fa=F弹簧压出型气缸的理论输出拉力Fa=0.25π*(D-d)^2*P-F2弹簧压出型气缸的理论返回推力Fa=F12.单杆双作用气缸理论输出推力（活塞杆伸出）：Fa=0.25π*D^2*P理论输出拉力（活塞杆返回）：Fa=0.25π*(D-d)^2*P3.双杆双作用气缸Fa=0.25π*(D-d)^2*P实际输出力是活塞杆上传送的机械力。
需要注意的是，阀控气缸存在一个最小输出力，因内部先到式电磁阀存在最低使用压力。
为了方便大家，下表列出了气缸的理论输出力，不用计算直接查询：F=2800kgf；F′=2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)●由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
气压缸选型设计参考——推拉力表
气压缸选型参考气缸理论出力表及气缸内径确定，气缸理论出力表（N）注： P1：推力； P2：拉力。
内的理论出力。
气缸内径的确定1.由负载性质及气缸运动速度选定负载率β值负载率：β=F/P×100%式中：F-气缸活塞杆上所受的实际负载(N)P-气缸理论出力(N).理论输出力P(N)推力P1=π/4×D2×p式中D-气缸内径(cm) p-气缸工作压力(MPa)拉力P2=π/4×(D2-d2)×p式中d-气缸活塞直径(cm)负载性质：阻性负载:β=80%惯性负载:一般场合β=50% V<0.2m/s β=65% 高速运动β=30%2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。
气缸安装使用须知气缸现场使用条件下千变万化,但下述基本点仍须注意:1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。
2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。
3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4.气缸水平安臵时，特别是长行程气缸，用水平仪在进行三点位臵（活塞杆全部伸出、中间及全部退回）检验。
5.速度调整:首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位臵，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。
6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。
7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位臵，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。

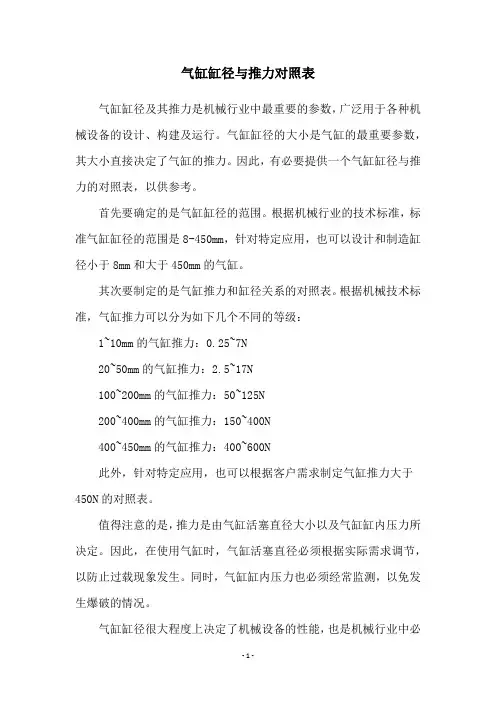

气缸缸径与推力对照表
气缸缸径与推力对照表气缸缸径及其推力是机械行业中最重要的参数，广泛用于各种机械设备的设计、构建及运行。
气缸缸径的大小是气缸的最重要参数，其大小直接决定了气缸的推力。
因此，有必要提供一个气缸缸径与推力的对照表，以供参考。
首先要确定的是气缸缸径的范围。
根据机械行业的技术标准，标准气缸缸径的范围是8-450mm，针对特定应用，也可以设计和制造缸径小于8mm和大于450mm的气缸。
其次要制定的是气缸推力和缸径关系的对照表。
根据机械技术标准，气缸推力可以分为如下几个不同的等级：1~10mm的气缸推力：0.25~7N20~50mm的气缸推力：2.5~17N100~200mm的气缸推力：50~125N200~400mm的气缸推力：150~400N400~450mm的气缸推力：400~600N此外，针对特定应用，也可以根据客户需求制定气缸推力大于450N的对照表。
值得注意的是，推力是由气缸活塞直径大小以及气缸缸内压力所决定。
因此，在使用气缸时，气缸活塞直径必须根据实际需求调节，以防止过载现象发生。
同时，气缸缸内压力也必须经常监测，以免发生爆破的情况。
气缸缸径很大程度上决定了机械设备的性能，也是机械行业中必不可少的参数。
《气缸缸径与推力对照表》是一篇介绍气缸缸径与推力关系，以及如何根据实际需求调节气缸活塞直径，实现气缸推力最大化的文章。
文章中列出了机械行业的常规气缸推力范围，以及在特定应用中可以制定气缸推力大于450N的对照表。
同时，为了确保气缸性能安全，文章也指出了在使用气缸时，应当注意气缸活塞直径和缸内压力的控制。
总之，《气缸缸径与推力对照表》提供了一种有效的解决机械行业中气缸缸径与推力关系问题的方法，为机械设备的设计、构建及运行提供了参考。
气缸缸径与输出力的对照表
气缸缸径与输出力的对照表内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、气缸理论输出力表N二、气缸理论出力的计算公式根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
下面是气缸理论出力的计算公式：F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
气缸推力计算公式表
气缸推力计算公式表气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
气缸F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A(mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）。
2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量：Q=活塞面积x活塞的速度x绝对压力通常用的公式是：Q=0.046D²v（p+0.1）Q------标准状态下的气缸最大耗气量（L/min）D------气缸的缸径（cm）v------气缸的最大速度（mm/s）p------使用压力（MPa）。
气缸输出力表
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F仁n D2P
气缸拉力计算公式F2=n（D2-d2）P
公式式中：D-气缸活塞直径（cm
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2 ）
F1, F2-气缸的理论推拉力（kgf）
上述出力计算适用于气缸速度50~500mm/S勺范围内
气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50% 气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根
据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸
选择润滑方式：有给油润滑气缸，无给油润滑气缸
选择气缸系列：根据以上条件，按需选择适当系列的气缸
选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式, 铰轴支座式。
气缸出力表
工作压力(MPa)
拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)
负载性质阻性负载β=80% 惯性负载一般场合β=50% V<0.2m/s β=65% 高速运动β=30%
2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β
3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。
气缸安装使用须知
气缸现场使用条件下千变万化,但下述基本点仍须注意:
1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。
2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。
3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4.气缸水平安置时，特别是长行程气缸，用水平仪在进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5.速度调整
首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。
6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。
7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位置，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。
8.采用CA、CB、TA、TB、TC型安装型式的气缸时，应定期在安装结合部位加润滑油。
气缸理论出力表及气缸内径确定
拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)
负载性质 阻性负载 β=80% 惯性负载 一般场合 β=50% V<0.2m/s β=65% 高速运动 β=30%
2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β
拉力
77269
772.69
1545.38
2318.07
3090.76
3863.45
4636.14
5408.33
6181.52
6954.21
3170.0
3630.0
100
25
P1
78.5
1571.0
2360.0
3140.0
3930.0
4948.0
5500.0
6280.0
P2
73.6
1472.0
2210.0
2924.0
3680.0
4640.0
5150.0
5880.0
125
32
P1
122.7
2450.0
3680.0
4910.0
6135.0
7731.0
1963.0
2180.0
2490.0
P2
28.0
561.0
841.0
1121.0
1402.0
1765.0
1962.0
2240.0
80
25
P1
50.3
1005.0
1508.0
2010.0
2510.0
3163.0
3520.0
气缸理论推力
理论推力、拉里表单位：kgf缸径(mm)1 2 3 4 5 6 7 8 9 10推力 拉力 推力 拉力 推力 拉力 推力 拉力 推力 拉力 推力 拉力 体力 拉力 推力 拉力 推力 拉力 推力 拉力 6 0.28 0.21 0.56 0.42 0.84 0.63 1.13 0.84 1.41 1.06 1.69 1.27 1.97 1.48 - - - - - - 10 0.78 0.58 1.57 1.17 2.35 1.76 3.14 2.35 3.92 2.94 4.71 3.53 5.49 4.12 ------12 1.13 0.84 2.26 1.69 3.39 2.54 4.52 3.39 5.65 4.24 6.78 5.08 7.91 5.93 9.04 6.78 10.1 7.63 11.3 8.48 16 2.01 1.72 4.02 3.45 6.03 5.18 8.04 6.91 102.63 12.0 10.3 14.0 12.0 16.0 13.8 18.0 15.5 20.1 18.220 3.14 2.35 6.28 4.71 9.42 7.06 12.5 9.42 15.7 11.7 18.8 14.1 21.9 16.4 25.1 18.8 28.2 21.2 31.4 23.5 25 4.90 4.12 9.81 8.24 14.7 12.3 19.6 16.4 24.5 20.6 29.4 24.7 34.3 28.8 39.2 32.9 44.1 37.1 49.0 41.2 32 8.04 6.03 16.0 12.0 24.1 18.0 32.1 24.1 40.2 30.1 48.2 36.1 56.2 42.2 64.3 55.3 72.3 54.2 80.4 60.3 40 12.5 10.5 25.1 21.1 37.6 31.6 50.2 42.2 62.8 52.7 57.3 63.3 87.9 73.8 100 84.4 113 95.0 125 105 50 19.6 16.4 39.2 32.9 58.9 49.4 78.5 65.9 98.1 82.4 117 98.9 137 115 157 131 176 148 196 164 63 31.1 28.0 62.3 56.0 93.5 84.0 124 112 155 140 187 168 218 196 249 24280 250 311 28080 50.2 45.3 100 90.7 150 136 201 181 251 226 301 272 351 317 402 362 452 408 502 453 ...例：有一气缸其使用压力为3kgf/cm 2(0.5MPa)，在气缸推出时其负载为49gf ，（气缸效率为86%），应该选择多大缸径的气缸？由气缸的推力为49kgf 和气缸效率为86%，可计算出气缸的理论推力: F （理论推力）=F'（实际推力）/86%=49/86%=57 kgf由气缸的使用压力为3kgf/cm 2和气缸的理论推力为49 kgf 时，从表1中可查出选择缸径为Φ50mm 的气缸理论推力为58.9kgf>57kgf ，可满足使用要求。
气缸选型对照表
气缸的选型
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F1=0.25πD2P
气缸拉力计算公式F2=0.25π（D2-d2）P
公式式中：D-气缸活塞直径（cm）
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2）
F1，F2-气缸的理论推拉力（kgf）
•上述出力计算适用于气缸速度50~500mm/s的范围内
•气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%
•气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
•选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
•选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸
•选择润滑方式：有给油润滑气缸，无给油润滑气缸
•选择气缸系列：根据以上条件，按需选择适当系列的气缸
•选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
气缸缸径选型计算表
0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2供气压力P(Mpa)气缸的实际负载是由实际工况所决定的， 气缸缸径D （mm)若确定了气缸负载率q ，则由定义就能确定气缸的理论输出活塞杆直径d （mm ）力，从而可以计算气缸的缸径。
负载率β对于阻性负载，如气缸用作气动夹具，负载不产生惯性力，重力加速度ｇ一般选取负载率β为0.8；理论推力Ft1(N )=P*π*D^2/4对于惯性负载，如气缸用来推送工件，负载将产生惯性力， 理论拉力Ft2(N )=P*π*(D^2-d^2)/4负载率β的取值如下推力F1(N )=β*P*π*D^2/4β＜0.65 当气缸低速运动，v ＜100 mm/s 时；拉力F2(N )=β*P*π*(D^2-d^2)/4β＜0.5 当气缸中速运动，v ＝100～500 mm/s 时；气缸的推力（Kgf ）=F1/9.8β＜0.35 当气缸高速运动，v ＞500 mm/s 时。
气缸的拉力（Kgf ）=F2/9.8线性导轨摩擦系数μ气缸能推动的滑块上物体质量(kg)=F1/μg 线性导轨摩擦系数μ=0.004气缸能拉动的滑块上物体质量(kg)=F2/μg 气缸耗气量计算气缸活塞的面积A=πD^2/4 （mm^2)1L=0.001 M^3气缸动作耗气量ＱF =6V MAX A10^-5压缩状态下的流量ＱF (L/Min)气缸的运动速度ＶMAX (mm/s)气缸的活塞面积A(mm^2)标准状态下的流量Q=QF (P+P 0)/P 0(L/Min)使用气压P(Mpa)标准大气压Ｐ0(Mpa)0.1013气缸缸径D(mm)气缸的最大耗气量ＱMAX =6(P+P 0)V MAX *10^5/P 0L/Min气缸平均耗气量Qca 约=0.0000157(D^2L+d^2I d )N(P+1.013) L/Min气缸行程L(mm)电磁阀与气缸间的配管内径D(mm ）电磁阀与气缸间的配管长度Ｉd (mm ）气缸的工作频率（周/Min ）（往复为1周）空压机输出流量ＱC =K 1K 2K 3Q m^3/min 气动系统的最大耗气量Q m^3/min 漏损系数Ｋ1=1.15-1.5（考虑元件漏气）备用系数Ｋ2=1.3-1.6（考虑可能加设备）利用系数K3=0.5-1（考虑多台不同时用）冷冻式干燥机的额定处理流量ＱC =K 1K 2K 3Q m^3/min 进气修正系数Ｋ1温度修正系数Ｋ2环境温度修正系数Ｋ3停机保压要求计算：气罐的容量V>=P0*Q*T/(P1-P2) M^3突然停气势气罐内的初始绝对压力P1 (Mpa)气动系统的允许工作最低绝对压力P2 (Mpa)停电后气罐维持供气时间T （min ）气缸的计算%100tF F 气缸的理论输出力气缸的实际负载＝系统压力波动要求的计算：气罐的容量V>=(V0-Q V t)P0/(P1-P2) M^3气动系统在工作时间t内消耗的自由空气体积Ｖ0 M^3空压机或外部管网供给的自由空气流量 m^3/min气动设备和装置的工作周期t min管径D^2=4Q/Vπ*10^6 MM压缩空气的体积流量Q(m^3/S)压缩空气在管道中的流动速度V m/s一般主管路限制在8-10m/s，支管限制在10-15m/s0.550200.59.81981.75824.67490.87412.3350.0442.030.00412510105081963.495375。
气缸输出力表
气缸输出力表Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸的选型根据推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf50117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气缸理论出力表及气缸内径确定
力(N)
理论输出力P(N) 推力P1=π/4×D 2
×p 式中D-气缸内径(cm) p-气缸工作压力(MPa)
拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)
负载性质阻性负载β=80% 惯性负载一般场合β=50% V<0.2m/s β=65% 高速运动β=30%
2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β
3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。
气缸安装使用须知
气缸现场使用条件下千变万化,但下述基本点仍须注意:
1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。
2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。
3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4.气缸水平安置时，特别是长行程气缸，用水平仪在进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5.速度调整
首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。
6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。
7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位置，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。
8.采用CA、CB、TA、TB、TC型安装型式的气缸时，应定期在安装结合部位加润滑油。
用户订货须知
1.用户可以根据自己需要，在规定行程范围内任意选择行程，若行程超出规定范围，可以协商加工订货。
2.敬请用户尽量选择标准行程否则没有现货供应，需提前订货。
3.用户对活塞杆连接螺纹尺寸、长度有特殊要求，敬请详细注明，协商加工订货。
4.订货时，敬请用户将各种类型气缸按规定订货号填写。
气缸安装注意事项
CA、CB耳座型安装连接
1.保持同一平面内摆动，不允许有扭转力矩。
2.连接应与单、双耳座保持相应配合精度。
