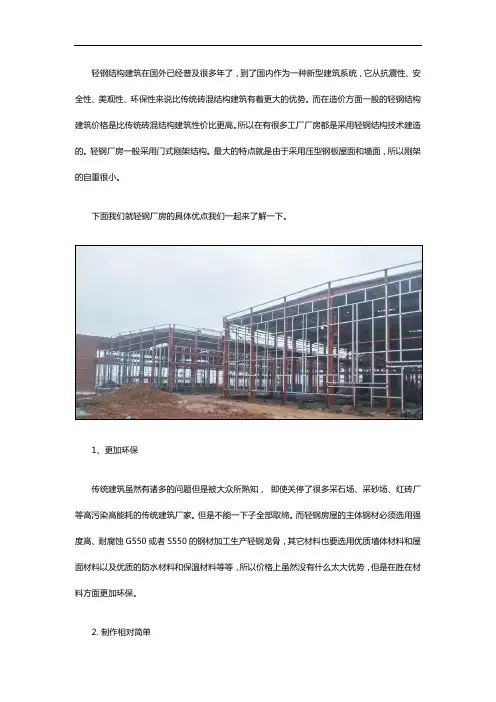

轻钢厂房有哪些优点

轻钢厂房有哪些优点

轻钢结构建筑在国外已经普及很多年了,到了国内作为一种新型建筑系统,它从抗震性、安全性、美观性、环保性来说比传统砖混结构建筑有着更大的优势。

而在造价方面一般的轻钢结构建筑价格是比传统砖混结构建筑性价比更高。

所以在有很多工厂厂房都是采用轻钢结构技术建造的。

轻钢厂房一般采用门式刚架结构。

最大的特点就是由于采用压型钢板屋面和墙面,所以刚架的自重很小。

下面我们就轻钢厂房的具体优点我们一起来了解一下。

1、更加环保传统建筑虽然有诸多的问题但是被大众所熟知,即使关停了很多采石场、采砂场、红砖厂等高污染高能耗的传统建筑厂家。

但是不能一下子全部取缔。

而轻钢房屋的主体钢材必须选用强度高、耐腐蚀G550或者S550的钢材加工生产轻钢龙骨,其它材料也要选用优质墙体材料和屋面材料以及优质的防水材料和保温材料等等,所以价格上虽然没有什么太大优势,但是在胜在材料方面更加环保。

2. 制作相对简单传统建筑业对从业者没有太高的要求,农村随便拉上几个青壮劳动力就可以成立一个建筑公司或建筑队。

但轻钢房屋对从业者有较高的要求。

不仅要求设计师能熟练使用轻钢结构的设计软件,并且要求施工工人也得要会看图懂安装技术。

轻钢结构房屋在结构设计时就会考虑牢固问题,施工时对工人也有严格要求,螺丝不冒头、不松动、不空位,螺丝没打进去还得取出来重打。

但是总的来说轻钢结构的厂房工艺不是很复杂。

轻钢结构房屋的部件是整体连接的,它都是依靠各个钢构件的搭建而形成一个牢固的整体结构,牵一发而动全身。

这一点与与传统结构的房屋不一样。

所以轻钢房屋建好后业主是不可以擅自改造的,也不得拆卸任何螺栓构件。

若是私自对钢结构进行更改,会破坏房屋的整体稳定性。

如果确实想要对轻钢结构住宅进行改造必须选择专业的施工队伍来协助完成。

目前我们国家对于1~3层的轻钢结构住宅的技术相对成熟一些,最新的住建部行业标准《冷弯薄壁型钢多层住宅技术标准》规定最多不能超过6层。

超过6层的必须采用轻重钢结合方式建造。

15米跨轻钢厂房—轻型房屋钢结构设计图

15米跨轻钢厂房—轻型房屋钢结构设计图
专 业姓 名日 期专 业姓 名日 期75757575YM1(4M24)YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1YM1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1XG1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC11500015000C7500C7500B7500B7500AA10800010800019600019600018600018600017600017600016600016600015600015600014600014600013600013600012600012600011600011600010600010600066000660005600056000460004600036000360002600026000111160002600026000360003600046000460005600056000660006600076000760008600086000960009600010600010600011600011600012600012600013600013600014600014600015600015600016600016600017600017600018600018600019600019108000108000AA7500B7500B7500C7
