人教版初中物理九年级第十五章《电流和电路》测试题(含答案)

合集下载

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案■思维导图寻符号和单位:符号/，基本单位安（A）形成和方向：电荷的定向移动形成一电流，把正电荷定向移动的方向规定为电流的方向-----—电流工具:电流表-I--------电流表的使用方法测量串联电路中电流处处相等串并联电路的并联电路中，干路电流电流特点等于各支路电流之和」」电流和电路r-摩擦起电:用摩擦的方法使物体带电电现象卜-两种电荷:正电荷和负电荷L摩擦起电的实质:不是创造了电荷，而是使正、负电荷分开组成：电源、用电器、开关、导线电路--电路图:用符号表示电路连接的图-三种状态:通路、断路和短路1-种类-串联电路:用电器依次相连接入电路并联电路:用电器的两端分别连在一起练习题一、选择题1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A.一定带正电B.可能带负电C.一定不带电D.可能带正电2.如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A.用电器B.导线C.电源D.开关3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A.静电除尘纸和地面摩擦创造了电荷B.静电除尘纸和地面摩擦后与地面带有同种电荷C.静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D.静电除尘纸吸附灰尘利用了异种电荷相互吸引4.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）5.如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A.A中正电荷通过金属棒流向B,A金属箔的张角减小B.金属棒中瞬间电流方向从B流向A,B金属箔的张角减小C.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D.用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6.为了驾驶安全，大部分电动车上都安装有转向灯装置。

九年级物理全一册第十五章《电流和电路》测试卷-人教版(含答案)

九年级物理全一册第十五章《电流和电路》测试卷-人教版（含答案）一、单项选择题（每小题2分，共24分）1.关于电流，下列说法正确的是（）A. 摩擦起电可以产生电流B. 电流是电荷的定向移动形成的C. 电荷的定向移动方向为电流方向D. 只要开关闭合，就会有电流2.如图所示A、B、C三个轻质小球处于静止状态，若A带正电，则下列说法正确的是（）A. B带负电B. B不带电C. C一定带负电D. C可能不带电3.通常条件下属于绝缘体的是（）A. 干木材、橡皮、铅笔芯、硬币B. 铜、汽油、石墨、酱油C. 玻璃、金、自来水、人体D. 石蜡、橡胶、空气、陶瓷4.在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，下列说法正确的是（）A. 闭合S1、S3、S4,断开S2，两灯并联B. 闭合S1、S2、S4,断开S3，两灯并联C. 闭合S2、S4,断开S1、S3，两灯并联D. 闭合S1、S2、S3,断开S4，电路为短路5.下列说法中正确的是（）A. 开关必须连在电源的正极一端，才能控制用电器电流的有无B. 断路和短路在电路中所起的作用是相同的C. 一只开关同时控制两只灯泡，则灯泡一定是串联的D. 在串联电路中，开关的位置改变了，开关的控制作用不改变C6.左图所示的是小明新买的电脑键盘清洁器，使用时开关S1只控制照明用的小灯泡，开关S2只控制吸尘用的电动机。

如右图所示的四个电路中，符合该清洁器使用要求的是（）7.关于如图所示的电路的判断，正确的是（）A.只闭合开关S1，时，灯泡L1、L3并联B.只闭合开关S2时，灯泡L2、L3并联C.只闭合开关S2、S3时，灯泡L2、L3串联D.闭合所有开关时，灯泡L1、L2并联，L3短路8.如图所示电路中，当开关S1、S2均闭合后，则（）A. L1、L2都能发光B.L1、L2都不能发光C. L1能发光，L2不能发光D. L1不能发光，L2能发光9.小红用如图所示的电路检验并联电路干路中的电流是否等于各支路中的电流之和，其中有一根导线接错了，这根导线是（）A. 导线1B. 导线2C. 导线3D. 导线410.如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。

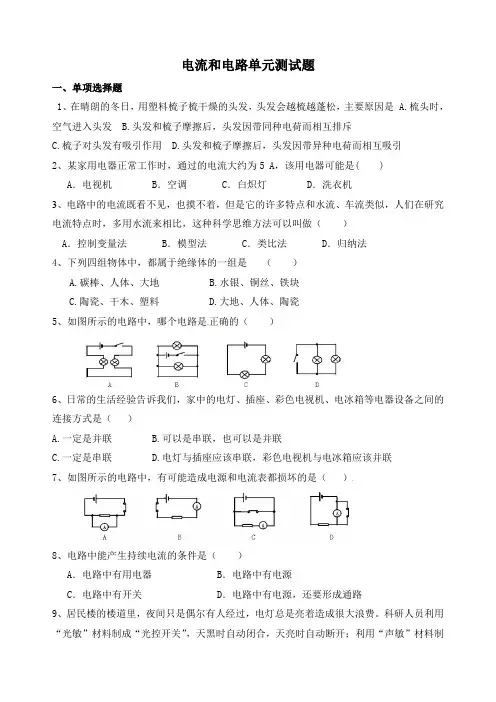

人教版九年级物理第十五章电流和电路单元测试题(含答案)

电流和电路单元测试题一、单项选择题1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是 A.梳头时，空气进入头发 B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( )A．电视机 B．空调 C．白炽灯 D．洗衣机3、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（）A．控制变量法 B．模型法 C．类比法 D．归纳法4、下列四组物体中，都属于绝缘体的一组是（）A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料D.大地、人体、陶瓷5、如图所示的电路中，哪个电路是正确的（）6、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A.一定是并联B.可以是串联，也可以是并联C.一定是串联D.电灯与插座应该串联，彩色电视机与电冰箱应该并联7、如图所示的电路中，有可能造成电源和电流表都损坏的是（）8、电路中能产生持续电流的条件是（）A．电路中有用电器 B．电路中有电源C．电路中有开关 D．电路中有电源，还要形成通路9、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制图15-3 成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（）二、填空题10、自然界中存在____________种电荷，电荷间的相互作用规律是：同种电荷相互___________，异种电荷相互____________。

11、物体带电主要是由于电子从一个物体___________到另一个物体上，物体有了多余的___________而带负电，缺少了____________就带正电，因此，摩擦起电并不是创造了电，实质是电子____________的过程。

九年级物理上册《第十五章-电流和电路》练习题及答案(人教版)

九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。

人教版初中物理九年级全一册第十五章《电流和电路》测试题(含答案)

第十五章《电流和电路》测试题一、单选题(每小题只有一个正确答案)1.如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）A． B． C． D．2.在探究“并联电路干路电流与各支路电流关系”的实验中，关于实验次数和每次实验改变的量，下列说法正确的是（）A．至少做六次实验，改变的是支路电流值B．至少做六次实验，改变的是干路电流值C．做三次实验，改变的是两个电阻的阻值D．做三次实验，改变的是两个电阻的比值3.某学校地下车库有南北两个进出口，每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全，下列电路图中，符合要求的是（）A． B． C． D．4.现在控制楼道照明灯的开关大多采用延时开关，即开关闭合2min后会自动断开．同时延时开关板上还配有电阻很大、功率很小的红色指示灯，让上、下楼者能在黑暗中判定出开关的位置．而且这种指示灯，在开关闭合、照明灯发光时会自动熄灭，在开关断开、照明灯熄灭时又会自动发光而指示开关的位置．如图所示的两个电路中（）A．只有甲电路能起这种作用B．只有乙电路能起这种作用C．两个电路都能起这种作用，但甲电路更合理些D．两个电路都能起这种作用，但乙电路更合理些5.下面的说法中正确的是（）A．电流表的量程就是它的测量范围B．使用电流表时，选用的量程越大越好C．无法确定电流表量程时，选用最小量程的接线柱试触D．如果选用较大的量程，可以将电流表直接接在电源的两极6.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作，S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通．安全带指示灯点亮，提醒他系安全带，系上安全带后（即将安全带的插头插入联结插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭，图中的电路设计符合要求的是（）A．B．C．D．7.九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A． B． C．D．8.关于原子的核式结构模型,下列说法正确的是（）A．汤姆生首先提出并建立了原子的核式结构模型B．原子核是由带正电的质子和带负电的中子组成C．原子核的体积很小, 密度也很小D．质子和中子可分为更小的微粒夸克9.如图所示，电流表A所测的电流是（）A．通过L1上的电流 B．通过L2的电流 C．通过干路的电流 D．都有可能10.在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机C．洗衣机、收录机、开关 D．电源插座、电线、空调器11.小文同学在电学探究实验时发现电路中三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，她认为这三盏灯的连接（）A．串联 B．并联 C．串联或并联 D．都不可能12.如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）A．a处 B．b处 C．c处 D．d处二、多选题(每小题至少有两个正确答案)13. 关于电流表的使用，下列说法正确的是（）A．使用电流表前应检查指针是否指零B．若有两个量程，一般先用小量程试触C．接入电路时，应使电流从正接线柱流入，从负接线柱流出D．不允许将电流表正负接线柱直接接到电源两极14. 如图所示的电路，下列判断正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2并联B．闭合开关S2，断开开关S1、S3时，灯L1、L2串联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路15. 小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会变暗16. 用一个电源，一电铃，一个小灯泡，两个开关和若干导线组成电路，当有电流通过灯、铃时，灯就亮，铃就响．要求：只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响，则开关都断开时可能出现的情况是（）A．铃响灯不亮 B．铃不响灯亮 C．铃响灯也亮 D．铃不响灯也不亮17. 在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（）A．两个灯泡中的电流相同，都等于0.27安B．无论断开S1或S2，电流表的读数都是0.54安C．无论断开S1或S2，电流表的读数都是0.27安D．电流表的读数是干路电流，大小等于L1、L2电流之和18. 用餐巾纸摩擦一根可以绕铁支架自由转动的吸管A，使吸管A带上负电，现用一物体B靠近吸管带电的一端，如图所示，下列说法正确的是（）A．如果发现它们互相排斥，则说明物体B一定带电B．如果发现它们相互吸引，则说明物体B一定带电C．吸管带负电是因为失去了电子D．吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体19. 下列说法中正确的是（）A．导体能导电说明导体内部有多余的电子B．绝缘体不能导电是因为它不能带上电荷C．直接用手拿着金属棒与毛皮摩擦时，金属棒不会带电D．通常情况下，塑料、玻璃、石蜡、空气都是绝缘体三、实验题20.某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如图甲所示的电路．（1）该同学完成电路连接后，在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是 ______ ．（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他可以采取的措施是 ______ ．（3）排除一切故障后，该同学闭合开关，电流表A、A2的示数如图乙所示，则：①灯L1中的电流为 ______ A；②灯L2中的电流为 ______ A．（4）在某次操作中，当该同学闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？（说出两条）① ______ ；② ______ ．21.小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．（1）画出你设计的电路图．（2）扼要写出你的操作步骤．22.在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是： ______ ．（2）针对上述现象，该电路存在的问题是：① ______ ；② ______ ．（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）（4）在图乙虚线框中画出改正后的电路图．参考答案1.C2.D3.B4.C5.A6.C7.C8.D9.B10.B11.C12.B13.ACD14.ABD15.CD16.CD17.ACD18.AD19.CD20.（1）在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是电流表没有调零；（2）当闭合开关时，电流表A的指针向右偏转，超过了右边最大刻度值，说明该电流表的量程过小，故需换接大量程；（3）电流表A2测的是灯泡L2的电流，电流表A1测的是干路电流，所以电流表A2的量程是0～0.6A，电流表A1的量程是0～3A，所以电流表A1的示数是1A，电流表A2的示数是0.46A，电流表A2测的是灯泡L2的电流，所以通过灯L2中的电流是0.46A；通过灯L1中的电流为1A-0.46A=0.54A；（4）电流表的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样，原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同；21.（1）实验电路如图所示；（2）实验步骤：①根据电路图连接好电路；②闭合开关S，读出电流表的示数I a；③将电流表分别接在b、c处，读出电流表示数I b、I c；④比较I a、I b、I c的大小，得出结论．22.（1）灯泡L1不发光，L2发光；（2）L1被短路；电流表A2的正负接线柱接反；（3）实物电路图如下图所示；（4）电路图如下图所示．。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。

九年级物理第十五章《电流和电路》测试卷-人教版(含答案)

九年级物理第十五章《电流和电路》测试卷-人教版（含答案）一、选择题（本大题共14小题）1．在如图所示的实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮，由此可判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路2．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒3．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。

下列能证明乙带电且甲、乙带异种电荷的现象是（）A．B．C ．D ．4．下列说法中正确的是（）A ．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B ．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C ．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D ．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体5．如图所示的实验电路，闭合开关S 后，电流表A 的示数为0.5A ，电流表A 1的示数为0.3A ，则通过小灯泡L 1、L 2的电流分别是（）A ．0.3A ，0.2AB ．0.2A ，0.3AC ．0.5A ，0.3AD ．0.5A ，0.2A6．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A ．甲电路中，开关S 只控制L 1B ．乙电路中，闭合开关S ，两灯都亮C ．丙电路中，闭合开关S ，L 1亮，L 2不亮D ．丁电路中，断开开关S ，L 1不亮，L 2亮7．小谢在做实验时，先连成如图所示的电路，闭合开关1S 并观察灯泡亮暗情况后，再闭合开关2S ，小谢看到的现象是（）A ．两只灯泡一直都不亮B ．两只灯泡一直亮C ．两只灯泡开始都亮，后来2L 不亮D ．两只灯泡开始都亮，后来1L 不亮8．以下微观粒子按空间尺度由大到小排序正确的是（） A ．原子核；电子；原子 B ．原子；电子；质子 C ．电子；质子；原子D ．原子；原子核；中子9．干燥的冬季，行驶的汽车很容易和空气摩擦带上正电荷。

人教版九年级物理第十五章电流和电路单元测试题(解析版)

第十五章电流和电路单元测试卷一、单项选择题1. 如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带正电B. 带电棒一定带负电C. 两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】【详解】用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．2. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2并联C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合S1、S2中任意一个开关，都会有灯泡发光【答案】B【解析】【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据UIR知，电流大小不能比较，故C错误；D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；故选B．3. 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】【详解】如果两盏灯串联，则通过每盏灯的电流相等．由已知条件得，两灯一定不是串联．只能是并联．故选C.【点睛】要解决此题，需要知道串、并联电路中的电流关系．串联电路中，电流处处相等．并联电路中，干路电流等于各支路电流之和．4. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】【详解】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路．故选B．【点睛】当电灯不亮时，可检查灯丝是否断了，灯头内的导线是否断了，开关处是否接触不良，熔丝是否烧坏，这些都属于断路．5. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A.B.C.D.【答案】D【解析】【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．6. 下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】【详解】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路．只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在．所以C不正确；D. 因为B的说法正确，所以D不正确．【点睛】电压是产生电流的原因，但电路两端有电压电路中未必就有电流，因为产生电流的条件还有一个，电路必须处处连通．7. 下列关于电路的说法中不．正确的是A. 一个完整的电路由电源、用电器、导线和开关组成B. 电源的作用是给用电器供电，提供持续的电流C. 只要能使用电器工作的电路就是一个完整的电路D. 开关的作用是控制电路的通和断【答案】C【解析】【详解】A．电路是指用电线把电源、用电器、开关连接起来组成的电流的路径，A正确；B．电源是提供电能和持续电流的装置；B正确；C．最简单的完整电路应包括电源、开关、导线、用电器四部分；若电路中没有开关，不是完整的电路，C 错误；D．开关是用来控制电路通、断的装置，D正确．8. 有关电路的串联和并联的说法中正确的是A. 串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作B. 并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作C. 把用电器顺次连接起来的电路叫做并联电路D. 把用电器并列连接起来的电路叫做串联电路【答案】A【解析】【详解】A. 在串联电路中，电流只有一条通路，只要有一个用电器断路(不包括彩灯)，所有电器也不工作，故A 正确；B. 在并联电路中，电流有多条通路，用电器之间(不包括彩灯)互不影响，故B 错；C. 把用电器顺次连接起来的电路叫串联电路，故C 错；D. 把用电器并列连接起来的电路叫做并联电路，故D 错．故选A.【点睛】电路的基本连接方式有串联和并联，把用电器顺次连接起来的电路叫做串联，串联时电流只有一条通路；把用电器并列连接起来的电路叫做并联，并联时电流由多条通路．据此分析判断．9. 如图所示，下列用电器的工作电流最接近4A 的是 A .家用电冰箱 B. 电视机 C.节能灯 D.电压力锅【答案】D【解析】【详解】A 、家用电冰箱的电功率约为200W ，由I=P U得，电冰箱的电流约为1A ，故A 错；B 、电视机的电功率约为100W ，由I=P U 得，电视机的电流约为0.5A ，故B 错；C 、节能灯的电功率约为10W ，由I=P U得，节能灯的电流约为0.05A ，故C 错；D 、电压力锅的电功率约为900W ，由I=P U 得，电压力锅的电流约为4A ，故D 正确．故选D ．【点睛】了解一些家用电器的工作电流．10. 下面的四个电路图中，开关S 闭合后，能使灯泡L 1和L 2都正常发光的是（） A. B.C. D.【答案】D【解析】【详解】A.开关S 闭合后,电源短路；B.没有电源，灯无法发光；C.开关S闭合后，L1被短路，只有L2发光；D.开关S闭合后，L1和L2都正常发光．11. 如图所示的四个电路图中与实物图相对应的是（）A. B.C. D.【答案】C【解析】【详解】从实物图可以看出，两只灯泡并联，开关控制其中一条支路；A．两只灯泡串联，开关控制整个电路，不合题意；B．开关闭合后，一只灯泡被短路，不合题意；C．两只灯泡并联，开关控制一条支路，符合题意；D．两只灯泡并联，开关控制干路，不符合题意。

人教版初中物理九年级第十五章《电流和电路》测试题(含答案)

初中物理九年级第十五章《电流和电路》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共39分）1、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒2、与头发摩擦过的塑料梳子能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是（）A．拔火罐时，罐子“吸”在皮肤上B．两块表面平滑的铅柱被挤压后“吸”在一起C．树叶被行驶的汽车“吸”入车底D．经常使用的电风扇叶片“吸”附上灰尘3、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体4、如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（）A．B．C．D．5、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒D．当C棒接触两验电器的金属球时，产生的电流方向为A到B6、下列关于电流、电路的说法正确的是（）A．电流的形成需要有电源，且要有闭合回路B．电流都是由自由电子定向移动形成的C．绝缘体不善于导电的原因是其内部没有电荷D．电流的方向一定与负电荷移动的方向相同7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

人教版九年级物理全一册《第十五章电流和电路》单元练习题-附参考答案

人教版九年级物理全一册《第十五章电流和电路》单元练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于生活中的一些电路连接，下列判断正确的是（）A．晚上马路上的路灯同时亮了，这些灯是串联的B．教室内的开关同时控制多个灯管，各灯管间是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，它们是并联的D．路口的红绿灯是串联2．疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，图中最接近内部电路的是（）A．B．C．D．3．电路中有了电源，就能使A．电路中产生电荷B．电路中有自由电荷C．电路两端产生电压D．电路中产生电流4．下列各组物体中，在通常情况下全部属于导体的一组是（）A．塑料尺子、醋、盐水B．铜导线、电工胶布、橡皮手套C．陶瓷、花生油、玻璃D．水银、石墨、铁导线5．如图所示是一款电子闹钟，在设定响铃时，先将闹铃开关闭合，再将要“闹”时间调到指定时间，当闹钟显示时间与定时时间重合时，定时开关会自动闭合，此时电动机工作，闹铃发声。

下列电路图能满足上述要求的是()A．B．C．D．6．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（）A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的C．这两只灯泡可能串联也可能并联D．两只灯泡的连接无法判断7．如图所示的电路中，说法正确的是（）A．电流表测量通过灯L1的电流B．电流表测量通过灯L2的电流C．电流表测量通过灯L1和灯L2的电流之和D．灯L1和灯L2串联8．有趣的物理课堂上，同学连接了如图所示的水果电路使二极管发光。

水果的作用相当于电路中的（）A．用电器B．电源C．开关D．导线9．A、B、C三个轻质小球，它们之间的相互作用情况如图所示，已知A球与丝绸摩擦过的玻璃棒带电相同，则下列判断正确的是（）A．B球一定带负电B．C球可能不带电C．B球可能带负电D．C球一定带负电10．两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．断开S2后，灯泡L1的亮度变大D．电流表A1的示数是A2的两倍二、填空题11．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带电．12．如图所示电路，闭合开关S1、S2，断开S3，此时电路的连接方式为联；两电流表指针偏转情况均如图乙所示，流过灯泡L1的电流为A。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(有答案)

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（有答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．通常情况下，下列物质属于导体的是（）A．橡胶B．纸质笔记本C．塑料D．2B铅笔芯2．家庭生活中，下列估测数据最接近实际的是（）A．初中物理课本一张纸的厚度约1cmB．人正常步行的速度约5m/sC．洗热水澡时感觉舒适的水温约40℃D．家用液晶电视机的工作电流约10A3．如图所示，电源电压保持不变，关于该电路的工作情况，下列说法中正确的是（）A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大C．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏D．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏4．如图所示为一个风扇灯，风扇和灯都有独立的开关控制，且工作时互不干扰，下列四种电路设计符合风扇灯工作要求的是（）A．B．C．D．5．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。

下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．a上的一些正电荷转移到b上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向a→bD．b上的一些正电荷转移到a上，瞬时电流方向b→a6．小滨妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。

小滨急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。

下列说法正确的是（）A．胡椒粉能被塑料小勺吸引是因为胡椒粉带了电B．若塑料小勺带负电是因为它得到了电子C．塑料小勺与毛料布是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体7．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

人教版初中物理九年级全一册第十五章《电流和电路》测试题(含答案)

19．对下列现象的解释，正确的是
A．小强擦电风扇时发现叶片下表面有很多灰尘，可能是风扇在转动时与空气摩擦而带静电所吸引的
B．打开香水瓶盖后，能闻到香味，说明分子在永不停息的运动
C．小红向地面上泼水时，盆虽然留在手中，但是水却由于惯性而“飞”了出去
D．小丽尽全力搬一块大石头，虽然没有搬动，但是她也对石头做了功
A．吸管带的是正电B．吸管在摩擦中失去电子而带负电
C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷
2．在“电流表测电流”的实验中，某同学接成如图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L1的电流为（）
A．1.44A B．0.36A C．1.8A D．2.16A
四、计算题
23．如图所示，通过L1与L2的电流之比是3：5，求A1与A2两电流表示数比为多少？
24．如图甲所示，是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置如图乙所示．求：
（1）电流表A1和A2示数；
（2）干路电流；
（3）通过灯泡L1的电流．
参考答案
1．C2．A3．C4．B5．A 6．C7．D8．D9．B10．C11．D 12．C13．C 14．B 15．CD 16．BC17．ABC18．ACD19．ABC20．BC
20．如图所示,下列分析正确的是（）
A．只闭合S1时,L2发光、L1不发光,A2测L2电流
B．只闭合S1时,L1发光、L2不发光,A1测L1电流
C．闭合S1、S2时,L1、L2并联,A2测L2电流
D．闭合S1、S2时,L1、L2串联,A1、A2示数相等
三、实验题
21．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．

人教版九年级物理第十五章《电流和电路》测试题(含答案)

人教版九年级物理第十五章《电流和电路》测试题（含答案）一、选择题1．如图所示是取暖器中的一个自动保护装置，当取暖器不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护取暖器的作用。

由此判断，这个保护装置在取暖器电路中的作用相当于（）A．用电器B．电源C．开关D．导线2．关于导体和绝缘体，下列说法正确的是（）A．绝缘体自由移动的电荷少，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子3．下列电路图中，能正确测量通过灯L2电流的电路是（）4. 甲、乙两灯串联，发现甲灯较亮，乙灯较暗，下列说法正确的是（）A．甲灯电流比较大B．乙灯电流比较大C．甲、乙两灯电流一样大D．无法知道哪个灯电流大5. 关于如图所示的电路有以下判断，其中正确的是（）A．L1和L2两灯泡串联B．L1和L2两灯泡并联C．电流表A1测灯泡L1的电流D．电流表A2测电路中的总电流6．如图所示，甲、乙是两个相同的验电器，带有等量电荷，甲带正电，乙带负电，金属箔片都处于张开状态，下列说法正确的是（）A．若用橡胶棒连接甲、乙两验电器的金属球，则金属箔的夹角不变B．若用金属棒连接甲、乙两验电器的金属球，则金属箔全部闭合C．若用金属棒连接甲、乙两验电器的金属球，则一部分正电荷从甲转移到乙D．若用金属棒连接甲、乙两验电器的金属球，则瞬间电流的方向是从乙到甲7．关于如图电路，下列说法正确的是（）A．闭合S3、S4，断开S1、S2时，灯L1、L2发光，L1、L2串联B．闭合S1、S2、S4，断开S3时，灯L1、L3发光，L1、L3并联C．闭合S2、S3、S4，断开S1时，灯泡都发光，L1、L2、L3并联D．开关都闭合时，灯L3发光，灯L1、L2短路不发光8. 如图甲“探究并联电路的电流规律”实验中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针所在位置，已知电流表A2读数为0.6 A，下列说法正确的是（）A．电流表A1的读数为0.3 AB．灯泡L1和L2并联C．电流表A1连接“－”“0.6 A”接线柱D．通过灯L1的电流为0.9 A二、填空题9．用毛皮摩擦过的橡胶棒因得到电子而带电。

人教版九年级物理第十五章《电流和电路》检测题(含答案)

人教版九年级物理第十五章《电流和电路》检测题（含答案）[测试范围:第十五章时间:45分钟分值:100分]一、选择题(每题3分,共36分)1.通常情况下,下列都属于导体的一组物质是 ()A.铁、铜、大地、食盐水B.铝、石墨、陶瓷、铅C.水银、锡箔、橡胶、镍D.铜、塑料、人体、黄金2.关于电荷的说法中正确的是()A.摩擦起电的过程是正、负电荷分开的过程B.物体带负电,说明它失去了电子C.用干燥的毛皮摩擦橡胶棒,毛皮上一定带负电荷D.用干燥的丝绸摩擦玻璃棒,丝绸上一定带正电荷3.用两根绝缘细线,分别将甲、乙两个相同的轻质小球悬挂起来。

甲带正电,乙不带电,在将乙球慢慢靠近甲球时,会出现的情形是图中的()4.一个带正电的物体接触验电器的金属球后,验电器的金属箔张开,这是因为()A.带正电的物体的电子发生了转移,使金属箔有了多余的电子B.带正电的物体的原子核发生了转移,使金属箔有了多余的原子核C.金属箔上的电子发生了转移,使金属箔缺少电子D.金属箔上的原子核发生了转移,使金属箔有了多余的电子5.关于电流和电源,下列说法中正确的是 ()A.电路中只要有电源,就一定产生电流B.电路中电荷只要运动就能产生电流C.电流的方向跟电荷定向移动的方向相反D.在电源外部,电流的方向是从电源的正极经过用电器流向负极6.在同一个电路中,通过两个灯泡的电流相等,则这两个灯泡的连接方式()A.一定是串联B.一定是并联C.串联、并联都有可能D.一定不是并联7.如图所示的电路中,当开关闭合时,电流表A1的示数为0.5 A,电流表A2的示数为0.2 A,则下列说法中正确的是()A.通过灯L1的电流为0.5 AB.通过灯L1的电流为0.3 AC.通过灯L1的电流为0.7 AD.通过灯L2的电流为0.3 A8.如图所示,闭合开关S时,灯泡L1、L2都不亮,用一根导线的两端接触a、b两点时两灯仍不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮。

(人教版)九年级物理全一册《第十五章电流和电路》单元测试卷-附含答案

（人教版）九年级物理全一册《第十五章电流和电路》单元测试卷-附含答案思维导图练习题一、选择题1．如图是高压输电铁塔上的绝缘子，能起到绝缘、防止产生火花等作用，这种绝缘子制造材料可能是（）A．铜B．石墨C．锗D．陶瓷2．在下列电路图中，能够测量通过灯L2电流的电路是（）A．B．C．D．3．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（）A．灯 L1短路B．灯 L2短路C．灯 L1断路D．开关 S 接触不良4．“金箔工艺”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不便用手直接拿取。

正确拿取的方法是，先手持羽毛扫过纸垫，如图甲所示；再将羽毛靠近工作台上方不带电的金箔，羽毛即可将金箔吸住，如图乙所示。

根据以上信息可知（）A．轻扫纸垫时，羽毛和纸垫都失去了电子B．轻扫纸垫时，羽毛和纸垫带同种电荷C．轻扫纸垫时，正电荷从纸垫转移到羽毛上D．羽毛和纸垫，束缚电子的能力不相同5．如图所示验电器M带正电、N不带电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器N 的金属箔片张开。

下列说法中正确的是（）A．验电器M金属箔片张角变大B．验电器N将得到电子C．金属棒中的电流从M到N D．若用手接触金属棒，M、N金属箔片的张角不变6．学校新装的智能门禁系统，进出校门时可以刷脸通过或者保安人员用遥控钥匙解锁打开门禁。

如果刷脸通过和避控解锁分别代表开关S1、S2闭合，下列简化电路，符合要求的是（）A． B． C． D．7．在如图所示的电路中，闭合开关S后，下列说法正确的是（）A．L1，L2两灯泡并联B．通过L1灯的电流大于L2灯的电流C．开关S只能控制L2 D．若L1灯丝烧断，L2灯无法正常发光8．小波在测量并联电路的电流时，用电流表的不同量程先后测出1、2位置的电流，其电流表示数分别对应图甲、图乙，则通过L2的电流为（）A．0.64A B．0.8A C．1.6A D．1.76A二、填空题9．用细线悬挂着的A、B、C三个轻质小球，它们之间的相互作用如图所示，已知B带负电，则A、C两个小球肯定带电的小球是，不能确定是否带电的小球是。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第十五章《电流和电路》测试题
一、单选题（每小题只有一个正确答案）
1．通常情况下，下列属于导体材料的一组是（）
A．橡胶、铜B．铁、陶瓷C．石墨、盐水D．玻璃、空气2．为了对电路中的电流进行测量，我们应该选择下列哪一个测量仪器（）A．游标卡尺B．电流表C．秒表D．温度计
3．一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡
不亮“故障的共同原因是电路中出现了（）
A．短路 B．通路 C．断路 D．支路
4．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）
A．L1不能发光，L2能发光
B．L1能发光，L2不能发光
C．L1L2都能发光
D．L1L2都不能发光
5．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，如图所示，则（）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带负电荷
C．棒中有瞬间电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小后增大
6．如图所示电路中，在开关S闭合后（）
A．L1、L2都变亮 B．L1、L2都不亮
C．L1变亮，L2不亮 D．L1不亮，L2变亮
7．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表。

闭合开关S后，灯L1、L2均正常发光。

则（）
A．甲是电流表，乙是电压表 B．甲、乙都是电流表
C．甲是电压表，乙是电流表 D．甲、乙都是电压表
8．关于如图所示的电路工作情况的分析，下列说法中正确的是（）
A．只闭合开关S1时，只有灯L1发光，电流表和电压表均匀示数
B．只闭合开关S2时，灯L1、L2、L3均能发光，此时电路是并联电路
C．开关S1、S2、S3都闭合时，三盏灯均能发光，电压表可测出电路两端的总电压
D．只断开开关S2与只闭合开关S2两种情况下，电流表的示数相同
9．下列各种说法中，正确的是（）
A．与绸子摩擦过的玻璃棒带负电
B．电流总是从电源的正极流向负极
C．接有电源的电路中一定有电流流过
D．金属导体中自由电子定向移动的方向与电流方向相反
10．如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（）
A． B．
C． D．
11．如图电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中
一个电压表的示数变大，则（）
A．L1可能变亮 B．L1亮度可能不变
C．L2断路 D．L2短路
12．绝缘体不容易导电是因为绝缘体内（）
A．没有电子 B．几乎没有电荷
C．正负电荷总数相等 D．能够自由移动的电荷很少
二、多选题（每小题至少有两个正确答案）
13．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发亮，表明门都关上了，如图所示几个电路图中，不符合要求的
是（）
A．B．C．D．
14．如图所示的电路中，下列说法正确的是（）
A．只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流
B．只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流
C．只闭合开关S1和S2，灯L1和L2并联，电流表测量的是灯L2电流
D．闭合开关S1、S2和S3，电流表和电源都可能被烧坏
15．有三个灯泡L1、L2、L3，它们的额定电压分别是3V、6V、9V（忽略温度对电阻的影响）。

将它们串联到9V电源上时，它们的实际功率相同。

将它们并联到3V稳压电源上时，下列说法正确的是（）
A．灯L1能正常发光 B．三灯都不能正常发光
C．灯L3的额定功率最大 D．三灯实际功率仍然相等
三、作图题
16．请在图中标出电池的正、负极和电路中的电流方向．
四、实验题
17．（探究名称）探究并联电路中电流的关系．
（提出问题）如图所示的并联电路中，流过A，B，C各处的电流之间可能有什么关系？
（1）（设计实验与进行实验）
①按图示连接电路；
②把电流表分别接入到电路中的A，B，C处，测出它们的电流，填入下表；
③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当________重做上述实验；
④整理器材．
（2）（分析与论证）
①在接、拆电路时，开关必须________；
②上面设计的表格中存在的不足之处是：________；
③电流表连入电路前出现上图所示的现象，必须要________；实验时，开关闭合后出现
上图所示的实验现象，原因是________；
④表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等
于________．
18．在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）连接电路时开关应该是________的，电流表应________（选填“串联”或“并联”）
在被测电路中．若要测量灯L2中的电流，则电流表应接在甲图中的________点．
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是
________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________ A．（3）在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现
象的原因可能是_______ ．
A．两个灯泡两端的电压大小不同 B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同 D．发光微弱的灯泡被短路
（4）改变灯泡的规格，用电流表分别测出a、B、C三处的电流I A、I B、I C，重复实验，记录数据如表，根据实验数据得出结论是________．
五、计算题
19．在如图所示的电路中，开关闭合后电流表A1的示数为 1.2A，电流表A2的示数为0.5A．
求：通过灯泡L1的电流I1和通过灯泡L2的电流I2．
20．如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为 2.4V，则V2的示数为多少？A2的示数为多少？
参考答案
1．C2．B3．C4．B5．C6．C7．A8．C9．D10．D11．C12．D
13．BCD14．ABD15．ACD
16．
17．换用不同规格的电灯断开没有单位调零电流表正负接线柱接反了各支路电流之和
18．断开串联 B 电流表正负接线柱接反了 0.24 C 并联电路的总电流等于各支路电流之和
19．通过灯泡L1的电流为0．7A，通过灯泡L2的电流0．5A
20．3．6V；0．4A。
