齿轮齿条传动设计计算
齿轮齿条传动计算和选型
齿轮齿条传动计算和选型齿轮齿条传动是机械传动的常见形式，应用广泛。
齿轮齿条传动的主要作用是传递转动力和扭矩，常用于齿轮箱、机床、升降机以及机器人等设备中。
本文将介绍齿轮和齿条的计算和选型。
一、齿轮的计算和选型1. 齿轮的基本参数齿轮的基本参数有模数、齿数、齿宽、齿廓等。
其中，模数是指公称齿高与齿数之比，也是测量齿轮大小的重要指标。
齿数的选择要考虑传动比、力度、传动效率等因素。
齿宽是指齿轮上齿的宽度，应根据传动功率和齿轮轴向长度决定。
齿廓是齿的截面形状，常见的有直齿、斜齿、渐开线齿等。
2. 齿轮的承载能力计算齿轮的承载能力是指齿轮能够承受的最大转矩。
计算齿轮承载能力时，需要考虑齿轮材料、模数、齿数、齿宽、齿廓等因素。
一般来说，齿轮的承载能力应该大于传动所需的扭矩，以保证传动的可靠性和安全性。
3. 齿轮的选型在进行齿轮选型时，应根据传动比、功率、齿轮材料、工作环境等因素进行综合考虑。
一般来说，传动比较大时，应选用斜齿轮；传动功率较大时，应选用韧性好、强度高的材料制作齿轮；在高温、潮湿等恶劣环境下，应选用耐腐蚀的齿轮材料。
二、齿条的计算和选型1. 齿条的基本参数齿条的基本参数有模数、齿数、齿高、齿距等。
齿条的模数应与齿轮相配合，齿数应根据所传动的齿轮数确定。
齿高是指齿条齿与齿沟之间的垂直距离，齿距是指齿条两相邻齿的中心距离，齿高和齿距的大小比决定了齿条的传动精度。
2. 齿条的承载能力计算齿条的承载能力应考虑齿条材料、模数、齿数、齿高、齿距、传动功率等因素。
一般来说，齿条的承载能力应不小于传动所需的扭矩，以保证传动的可靠性和安全性。
3. 齿条的选型齿条的选型应根据传动比、齿条材料、功率、工作环境等因素进行综合考虑。
一般来说，选用韧性好、强度高、耐磨损、耐腐蚀的材料制作齿条，以保证齿条的使用寿命和可靠性。
同时，应根据传动功率和齿条长度确定齿条的截面形状和尺寸。
在选用齿条时，还应注意与传动齿轮的配合，确保传动精度。
齿轮齿条的传动计算[高效]
![齿轮齿条的传动计算[高效]](https://img.taocdn.com/s3/m/3f6e299382d049649b6648d7c1c708a1284a0ac7.png)
齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ；n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N 齿条受到的力=T/r（齿轮半径）不知道是否对?。
齿轮齿条传动计算公式
齿轮齿条传动计算公式
齿轮齿条传动是机械变速箱中常用的传动方式，它可以实现机械拖拉机的传动功率变化，以满足不同转速和功率需求。
齿轮齿条传动的计算公式是求解机械传动系统的一种基本方法。
齿轮齿条传动计算公式一般由四个参数组成：齿轮直径d、齿轮压力角α、齿条节距p和齿条压力角β。
其中，齿轮直径d表示齿轮的外径，齿轮压力角α表示齿轮的压力角，齿条节距p表示齿条的节距，齿条压力角β表示齿条的压力角。
齿轮齿条传动计算公式的基本形式是：
传动比=齿轮直径d×cosα÷(齿条节距p×cosβ)
其中，传动比是指齿轮齿条传动中齿轮转速与齿条转速的比值，也就是传递功率的比值。
为了得到更精确的传动比，还需要考虑一些其他因素，比如：齿轮和齿条的齿数、齿轮和齿条材料的强度和硬度等。
此外，还需要考虑齿轮齿条传动中齿轮和齿条的装配精度，以及齿轮齿条传动系统的摩擦损失、噪声等。
在设计齿轮齿条传动时，除了使用计算公式外，还需要考虑传动特性、动力学分析、摩擦学分析等。
以上内容是关于齿轮齿条传动计
算公式的基本介绍，希望能够帮助大家了解齿轮齿条传动的计算方法。
齿轮齿条设计计算公式
齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。
齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。
本文将介绍齿轮齿条设计计算的一些基本公式和原理。
一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算：N = (π * D) / m其中，N为齿数，D为齿轮直径，m为模数。
2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算：P = (N1 + N2) / 2 * m其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。
3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。
4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算：m = D / N其中，m为模数，D为齿轮直径，N为齿数。
二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算：m = L / N其中，m为模数，L为齿条长度，N为齿数。
2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算：i = L / (π * D)其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。
3. 齿条齿数计算公式齿条齿数是指齿条上的齿数，可以通过以下公式计算：N = L / m其中，N为齿数，L为齿条长度，m为模数。
三、齿轮齿条设计计算实例假设有一对齿轮，其中一个齿轮的齿数为20，直径为40mm，另一个齿轮的齿数为40，直径为80mm，模数为2mm。
我们可以通过上述公式进行计算。
根据齿数计算公式，可得第一个齿轮的齿数为20，第二个齿轮的齿数为40。
根据齿轮间距计算公式，可得齿轮间距为(20+40)/2*2=60mm。

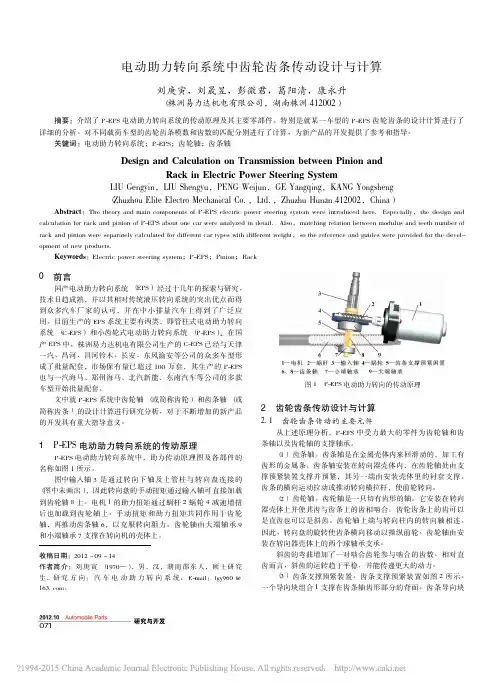

电动助力转向系统中齿轮齿条传动设计与计算_刘庚寅
收稿日期：2012－09－14作者简介：刘庚寅（1970—），男，汉，湖南邵东人，硕士研究生，研究方向：汽车电动助力转向系统。
E-mail ：lgy960@ 。
电动助力转向系统中齿轮齿条传动设计与计算刘庚寅，刘晟昱，彭微君，葛阳清，康永升（株洲易力达机电有限公司，湖南株洲412002）摘要：介绍了P-EPS 电动助力转向系统的传动原理及其主要零部件。
特别是就某一车型的P-EPS 齿轮齿条的设计计算进行了详细的分析。
对不同载荷车型的齿轮齿条模数和齿数的匹配分别进行了计算，为新产品的开发提供了参考和指导。
关键词：电动助力转向系统；P-EPS ；齿轮轴；齿条轴Design and Calculation on Transmission between Pinion andRack in Electric Power Steering SystemLIU Gengyin ，LIU Shengyu ，PENG Weijun ，GE Yangqing ，KANG Yongsheng （Zhuzhou Elite Electro Mechanical Co．，Ltd．，Zhuzhu Hunan 412002，China ）Abstract ：The theory and main components of P-EPS electric power steering system were introduced here．Especially ，the design and calculation for rack and pinion of P-EPS about one car were analyzed in detail．Also ，matching relation between modulus and teeth number of rack and pinion were separately calculated for different car types with different weight ，so the reference and guides were provided for the devel-opment of new products．Keywords ：Electric power steering system ；P-EPS ；Pinion ；Rack0前言国产电动助力转向系统（EPS ）经过十几年的探索与研究，技术日趋成熟，并以其相对传统液压转向系统的突出优点而得到众多汽车厂家的认可，并在中小排量汽车上得到了广泛应用。
齿轮齿条设计实例
齿轮齿条设计实例
齿轮齿条的设计涉及到很多因素，包括齿轮的模数、齿数、齿条的长度、宽度、厚度等。
以下是一个简单的齿轮齿条设计实例：
1. 确定齿轮模数：假设我们选择模数为2mm，这是齿轮和齿条强度和精度的基本要求。
2. 确定齿数：假设我们选择齿数为30，这将影响齿轮和齿条的传动比和运动特性。
3. 确定齿条长度：假设我们选择齿条长度为500mm，这将影响齿轮齿条的应用范围。
4. 确定齿条宽度和厚度：假设我们选择齿条宽度为20mm，厚度为5mm，这将影响齿轮齿条的承载能力和稳定性。
根据以上参数，我们可以使用以下公式计算齿轮和齿条的基本参数：
1. 齿轮分度圆直径 = 模数× 齿数= 2mm × 30 = 60mm
2. 齿条齿顶高 = 模数× (齿数+ 2) = 2mm × (30 + 2) = 64mm
3. 齿条齿根高 = 模数× (齿数+ ) = 2mm × (30 + ) = 65mm
4. 齿条长度 = 500mm
5. 齿条宽度 = 20mm
6. 齿条厚度 = 5mm
以上数据仅供参考，实际设计时还需要考虑齿轮和齿条的材料、热处理方式、加工工艺、安装方式等因素。
齿轮齿条的传动计算(精选.)
齿轮齿条的传动计算 齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表 项目名称 计算公式及代号转90︒齿轮齿条数值转180︒齿轮齿条数值 齿轮齿数 1z 48 32 模数m2mm2mm齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm 齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N齿条受到的力=T/r（齿轮半径）不知道是否对?最新文件仅供参考已改成word文本。
齿轮齿条设计计算公式
齿轮齿条设计计算公式齿轮和齿条是机械传动中常用的两种元件，用于传递动力和运动。
齿轮和齿条的设计计算公式是设计和计算这两种元件的基础，下面将详细介绍齿轮和齿条的设计计算公式。
一、齿轮的设计计算公式1. 齿轮的模数（m）计算公式：齿轮的模数是齿轮齿数与齿轮的直径比，用于表示齿轮的尺寸。
模数的计算公式为：m = d / z其中，m为模数，d为齿轮的直径，z为齿轮的齿数。
2. 齿轮的分度圆直径（d）计算公式：齿轮的分度圆直径是齿轮齿数与模数的乘积，用于确定齿轮的尺寸。
分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿轮的齿数。
3. 齿轮的齿顶圆直径（da）计算公式：齿轮的齿顶圆直径是齿轮齿顶与齿根之间的直径，用于确定齿轮的尺寸。
齿顶圆直径的计算公式为：da = d + 2m其中，da为齿顶圆直径，d为分度圆直径，m为模数。
4. 齿轮的齿根圆直径（df）计算公式：齿轮的齿根圆直径是齿轮齿根与齿顶之间的直径，用于确定齿轮的尺寸。
齿根圆直径的计算公式为：df = d - 2.2m其中，df为齿根圆直径，d为分度圆直径，m为模数。
5. 齿轮的齿宽（b）计算公式：齿轮的齿宽是齿轮齿根与齿顶之间的宽度，用于确定齿轮的尺寸。
齿宽的计算公式为：b = m * zc其中，b为齿宽，m为模数，zc为齿轮齿数系数。
二、齿条的设计计算公式1. 齿条的模数（m）计算公式：齿条的模数是齿条齿数与齿条的厚度比，用于表示齿条的尺寸。
模数的计算公式为：m = t / z其中，m为模数，t为齿条的厚度，z为齿条的齿数。
2. 齿条的分度圆直径（d）计算公式：齿条的分度圆直径是齿条齿数与模数的乘积，用于确定齿条的尺寸。
分度圆直径的计算公式为：d = m * z其中，d为分度圆直径，m为模数，z为齿条的齿数。
3. 齿条的基圆直径（db）计算公式：齿条的基圆直径是齿条齿槽底部的直径，用于确定齿条的尺寸。
基圆直径的计算公式为：db = d - 2m其中，db为基圆直径，d为分度圆直径，m为模数。
齿轮齿条的传动计算01
齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π 式中 d ——齿轮分度圆直径，mm ；n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
--------下面红色部分是赠送的工作总结，不需要的朋友可以编辑删除！谢谢行政管理干部个人总结20XX年上半年，在公司的正确领导下，在各科室部门的大力支持下，我按照公司的工作部署和工作要求，严格执行公司的工作方针，围绕中心，突出重点，狠抓落实，注重实效，在自身工作岗位上认真履行职责，做好各项行政管理工作，较好地完成了工作任务，取得了一定的成绩。
现将20XX年上半年个人工作情况总结如下：一、抓好自身建设，全面提高素质我作为一名负责公司行政管理的干部，肩负着公司赋予的重要工作职责，知道自己责任重大，努力按照政治强、业务精、善管理的复合型高素质的要求对待自己，加强政治理论与业务知识学习，把它学深学透，领会在心里，运用到具体实际工作中，以此全面提高自己的政治、业务和管理素质。
齿轮齿条的传动计算
齿轮齿条的传动计算 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为 式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表 表 齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
圆柱齿轮齿条传动计算
圆柱齿轮齿条传动计算一、圆柱齿轮的设计计算1.齿轮模数的选择齿轮模数是决定齿轮尺寸的重要参数，一般由传动比和轴的距离决定。
根据传动比和轴的距离，可以使用手册或计算方法选择合适的齿轮模数。
2.齿数的计算根据传动比和齿轮模数，可以计算齿数。
传动比为齿轮的齿数比值，例如1:2表示从动齿轮的齿数是主动齿轮的2倍。
3.齿轮参数的计算计算出齿数后，可以计算出齿轮的分度圆直径、齿顶高、齿根高、齿宽等参数。
这些参数可以利用标准齿轮手册或计算公式得出。
二、齿轮齿条的传动效率齿轮齿条传动的效率是指传动功率与输入功率的比值，通常表示为η。
齿轮齿条传动的有效传动比、齿轮和齿条的材料和润滑状态等因素会影响传动效率。
1.有效传动比的计算有效传动比是指实际传动比与理论传动比之间的比值，一般表示为i_eff。
齿轮齿条传动的有效传动比可以通过实际测量得到。
2.传动效率的计算传动效率可以通过公式η=T_out/T_in * 100%计算得到，其中T_out为输出扭矩，T_in为输入扭矩。
传动效率一般在90%以上，但实际传动中会受到齿轮齿条的磨损、振动和润滑状态等因素的影响。
三、齿轮齿条的传动精度齿轮齿条传动的精度是指实际传动比与理论传动比之间的差值，一般表示为Δi。
传动精度可以通过实际测量得到。
1.传动误差的计算传动误差是指实际传动比与理论传动比之间的差值，一般表示为ε。
传动误差可以通过实际测量得到。
2.传动精度的计算传动精度可以通过公式Δi/i*100%计算得到，其中Δi为传动误差，i为理论传动比。
此外，齿轮齿条传动还需要考虑齿轮和齿条的制造工艺和装配精度、润滑和冷却等问题。
正确选择齿轮和齿条的材料、几何参数、润滑方式和冷却方式，能够提高齿轮齿条传动的效率和精度，延长其使用寿命。
综上所述，圆柱齿轮齿条传动的计算涉及齿轮模数的选择、齿数的计算、齿轮参数的计算、传动效率的计算和传动精度的计算等方面。
根据实际情况和要求，可以选择合适的设计计算方法和参数，以确保齿轮齿条传动的正常运转和性能。
齿轮齿条的传动计算
齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为 式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及
1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿条传动行走速度计算公式
齿条传动行走速度计算公式齿条传动是一种常见的机械传动方式，它通过齿条和齿轮的配合来传递动力和运动。
在工程设计中，我们经常需要计算齿条传动的行走速度，以便确定设备的运动性能和工作效率。
本文将介绍齿条传动行走速度的计算公式及其应用。
齿条传动行走速度的计算公式如下：V = (π D n) / (1000 60)。
其中，V表示齿条传动的行走速度，单位为m/s；π为圆周率，取3.14；D为齿轮的直径，单位为mm；n为齿轮的转速，单位为r/min。
这个公式的推导过程比较简单。
首先，我们知道齿轮的周长等于π乘以直径，即C = π D。
齿轮每分钟的转速n，表示齿轮每分钟转动的圈数。
因此，齿轮每分钟的线速度v，等于齿轮的周长乘以齿轮的转速，即v = C n。
而齿条传动的行走速度V，等于齿轮的线速度v除以60，即V = v / 60。
将v = C n代入V = v / 60中，得到V = (π D n) / (1000 60)。
通过这个公式，我们可以很方便地计算齿条传动的行走速度。
在实际应用中，我们通常需要根据具体的工程需求和设备参数来确定齿轮的直径和转速，然后代入公式进行计算即可。
齿条传动行走速度的计算公式的应用非常广泛。
例如，在机械设备的设计中，我们可以根据齿条传动的行走速度来确定设备的工作效率和运动性能。
在工程施工中，我们可以根据齿条传动的行走速度来确定设备的行走时间和路程，从而合理安排施工计划。
在自动化生产中，我们可以根据齿条传动的行走速度来确定生产线的运行速度和生产效率。
总之，齿条传动行走速度的计算公式可以帮助我们更好地理解和应用齿条传动技术，从而提高工程设计和生产制造的效率和质量。
除了齿条传动行走速度的计算公式，我们还需要注意一些与齿条传动行走速度相关的技术细节。
例如，齿轮的直径和转速需要根据实际情况进行合理选择，以确保设备的安全性和稳定性。
在齿条传动的安装和维护过程中，我们还需要注意齿条和齿轮的清洁和润滑，以减少摩擦和磨损，延长设备的使用寿命。
齿轮齿条传动力计算公式
齿轮齿条传动力计算公式
齿轮齿条传动力计算公式是机械传动设计中的重要工具，它能够帮助工程师准确计算齿轮齿条传动系统的力学特性，并为设计提供有力的支持。
齿轮齿条传动力计算公式的应用范围广泛，涵盖了许多工程领域，如机械制造、汽车工业、航空航天等。
在齿轮齿条传动力计算中，我们需要考虑多个因素，包括齿轮的模数、齿数、齿宽等参数，以及齿条的模数、压力角、齿条长度等参数。
通过这些参数的组合，我们可以得到齿轮齿条传动力的准确计算结果。
齿轮齿条传动力的计算公式可以分为两个方面：齿轮的传动力和齿条的传动力。
齿轮的传动力计算公式主要涉及到齿轮的模数、齿宽、齿数等参数，通过这些参数的组合，可以计算出齿轮的传动力大小。
而齿条的传动力计算公式则主要涉及到齿条的模数、压力角、齿条长度等参数，通过这些参数的组合，可以计算出齿条的传动力大小。
在实际应用中，我们需要根据具体的传动系统要求和设计需求，选择合适的齿轮齿条传动力计算公式，并结合工程实践进行修正和优化。
通过合理的计算和设计，可以确保齿轮齿条传动系统的正常运行，提高传动效率和工作可靠性。
齿轮齿条传动力计算公式是机械传动设计中不可或缺的工具，它能够帮助工程师准确计算齿轮齿条传动系统的力学特性，为设计提供
有力的支持。
在实际应用中，我们需要结合具体的传动系统要求和设计需求，选择合适的计算公式，并进行修正和优化，以确保传动系统的正常运行。
通过科学的计算和精确的设计，我们可以提高传动效率和工作可靠性，为机械传动领域的发展做出贡献。
