14建筑力学试题
[建筑力学试题库和答案]建筑力学试题及答案
[建筑力学试题库和答案]建筑力学试题及答案一、选择题1. 建筑力学研究的主要内容不包括以下哪一项?A. 结构的受力分析B. 材料的力学性能C. 结构的稳定性D. 建筑物的美学设计答案:D2. 在建筑力学中,以下哪种力是内力?A. 支座反力B. 荷载C. 杆件内部各截面之间的相互作用力D. 摩擦力答案:C3. 以下哪个单位是力的单位?A. 牛顿(N)B. 帕斯卡(Pa)C. 焦耳(J)D. 毫米(mm)答案:A4. 以下哪种情况属于静定结构?A. 受力个数等于未知支座反力个数的结构B. 受力个数大于未知支座反力个数的结构C. 受力个数小于未知支座反力个数的结构D. 无法判断答案:A5. 以下哪种类型的结构属于超静定结构?A. 桁架结构B. 桥梁结构C. 框架结构D. 静定梁答案:C二、填空题6. 在建筑力学中,力的三要素是______、______和______。
答案:大小、方向、作用点7. 某杆件受到的弯矩为正值时,其变形特点是______。
答案:下侧受拉,上侧受压8. 建筑力学中,常见的支座类型有______、______和______。
答案:固定支座、滑动支座、铰接支座9. 杆件在受力过程中,当受到的力超过其承受能力时,会出现______现象。
答案:破坏10. 建筑力学中的强度、刚度、稳定性问题分别对应于杆件的______、______和______。
答案:承载能力、变形能力、稳定性三、判断题11. 杆件的刚度是指杆件在受力过程中抵抗变形的能力。
()答案:正确12. 在建筑力学中,内力和外力是相互独立的,内力不会影响外力的分布。
()答案:错误13. 超静定结构的支座反力个数一定大于受力个数。
()答案:错误14. 桁架结构属于静定结构。
()答案:正确15. 建筑力学中的强度、刚度、稳定性问题都可以通过增加杆件的截面尺寸来解决。
()答案:错误四、计算题16. 某简支梁受到均布荷载q,跨度为l,求梁的最大弯矩和最大挠度。
建筑力学上考试题和答案
建筑力学上考试题和答案一、单项选择题(每题2分,共20分)1. 建筑力学中,以下哪一项是结构分析的基本步骤?A. 确定结构的几何形状B. 确定结构的受力情况C. 确定结构的材料性质D. 所有选项都是答案:D2. 在建筑力学中,以下哪一项不是结构稳定性的判断标准?A. 结构的几何形状B. 结构的受力情况C. 结构的材料性质D. 结构的美观性答案:D3. 以下哪一项是建筑力学中静定结构的特点?A. 内部力和外部力都可以通过平衡方程确定B. 内部力和外部力不能通过平衡方程确定C. 只能通过平衡方程确定外部力D. 只能通过平衡方程确定内部力答案:A4. 在建筑力学中,以下哪一项是超静定结构的特点?A. 内部力和外部力都可以通过平衡方程确定B. 内部力和外部力不能通过平衡方程确定C. 只能通过平衡方程确定外部力D. 需要额外的几何条件来确定内部力答案:D5. 以下哪一项是建筑力学中弯矩图的正确绘制方法?A. 弯矩图是力的图形表示B. 弯矩图是力矩的图形表示C. 弯矩图是位移的图形表示D. 弯矩图是速度的图形表示答案:B6. 在建筑力学中,以下哪一项是剪力图的特点?A. 剪力图是力的图形表示B. 剪力图是力矩的图形表示C. 剪力图是位移的图形表示D. 剪力图是速度的图形表示答案:A7. 以下哪一项是建筑力学中轴向力的正确计算方法?A. 轴向力等于截面面积乘以应力B. 轴向力等于截面面积乘以应变C. 轴向力等于截面面积乘以应力乘以长度D. 轴向力等于截面面积乘以应力除以长度答案:A8. 在建筑力学中,以下哪一项是剪力和弯矩的关系?A. 剪力是弯矩的导数B. 弯矩是剪力的导数C. 剪力和弯矩没有关系D. 剪力和弯矩相等答案:B9. 以下哪一项是建筑力学中应力集中的概念?A. 应力集中是指在结构的某些区域应力值突然增大的现象B. 应力集中是指在结构的某些区域应力值突然减小的现象C. 应力集中是指在结构的某些区域应力值保持不变的现象D. 应力集中是指在结构的某些区域应力值均匀分布的现象答案:A10. 在建筑力学中,以下哪一项是疲劳破坏的特点?A. 疲劳破坏是指在循环载荷作用下结构的突然破坏B. 疲劳破坏是指在循环载荷作用下结构的逐渐破坏C. 疲劳破坏是指在静载荷作用下结构的突然破坏D. 疲劳破坏是指在静载荷作用下结构的逐渐破坏答案:B二、多项选择题(每题3分,共15分)11. 建筑力学中,以下哪些因素会影响结构的稳定性?A. 材料性质B. 几何形状C. 受力情况D. 环境温度答案:ABC12. 在建筑力学中,以下哪些是结构分析的基本方法?A. 静力平衡法B. 能量法C. 虚功法D. 有限元法答案:ABCD13. 以下哪些是建筑力学中常见的结构类型?A. 梁B. 柱C. 板D. 壳答案:ABCD14. 在建筑力学中,以下哪些是结构分析中需要考虑的因素?A. 荷载B. 边界条件C. 材料性质D. 几何形状答案:ABCD15. 以下哪些是建筑力学中常见的荷载类型?A. 静荷载B. 动荷载C. 温度荷载D. 风荷载答案:ABCD三、填空题(每题2分,共20分)16. 在建筑力学中,________是指结构在受到外力作用时,其内部各部分之间相互作用的力。
2014年建筑力学真题解析
2014年一级注册建筑师执业资格考试《建筑结构》力学真题与答案14-1、图示平面体系的几何组成为:A、几何可变体系B、几何不变体系,无多余约束C、几何不变体系,有1个多余约束D、几何不变体系,有2个多余约束【解析】如题14-1解图所示,ABC是一个三铰拱,是属于静定结构,而铰链D和链杆E 也是一个静定结构。
FG可以看做一个二力杆,属于多余约束。
【答案】C14-2、图示结构的超静定次数为A、1次B、2次C、3次D、4次【解析】如题14-2解图所示,去掉2个二力杆AB和CD,就可以得到两个悬臂刚架AE和BG,故有2个多余约束,是2次超静定。
【答案】B14-3、图示几何不变体系,其多余约束为:A、1次B、2次C、3次D、4次【解析】如题14-3解图所示,去掉一个链杆AB,就得到一个由标准铰接三角形组成的静定桁架结构,与地面以简支梁的方式连接,故AB杆为多余约束,是1次超静定。
【答案】A14-4、图示结构的超静定次数为:A、1次B、2次C、3次D、4次【解析】如题14-4解图所示去掉一个支座链杆A,相当于去掉一个约束,再从刚结点B处截开,相当于去掉3个约束,就可以得到一个静定的悬臂结构。
故有4个多余约束,是4次超静定结构。
【答案】D14-5、图示对称桁架,在两种荷载作用下,内力不同的杆件数量为:A、1根B、3根C、5根D、7根【解析】首先由整体受力分析可知,结构对称、荷载对称,支座反力是对称的,两个桁架支座反力相同。
因此两个支座联系的4根杆件内力相同。
其余5根杆件受力不同,内力也不同。
【答案】C14-6、图示结构在外力P作用下,零杆数量为:A、0B、1根C、2根D、3根【解析】首先,对整个结构进行受力分析,可知其支座反力的方向如题14-6解图所示。
其中A点可以看作是无外力作用的三杆节点。
由桁架结构的零杆判别法可知,AD杆是零杆。
把零杆AD杆去掉之后,再看D点则是无外力作用的两杆节点。
由零杆判别法可知,CD杆和BD杆均为零杆。
建筑力学试卷14及参考答案.doc
建筑力学试卷14及参考答案一、是非题1、因材料的力学行为而使构件丧失正常功能的现象称为构件失效。
构件失效不仅有由于材料屈服或断裂引起的强度失效和由于过量的弹性变形而引起的刚度失效,还有由于构件的构形发生引起的失稳失效(或屈曲失效)。
()2、失稳失效与强度失效有本质差别,前后失效时的荷载远低于后者,而且往往是突然发生的,因此常常造成灾难性的后果。
()3、在临界荷载作用下,压岗既可在直线状态下保持平衡,也可在微弯状态下保持平衡。
()4、某种材料的极限应力是定值,而压杆的临界应力除了决定与材料外,还与杆的柔度有关。
()5、若两根压杆的材料,杆长,约束情况以及横截面面积都相同,则他们的临界力和临界应力也相同。
()6、所有压杆均可应用欧拉公式计算其临界力和临界应力。
()7、相同材料制成的压杆,柔度越大着越容易稳定。
()二、填空题1、在图1所示的塑性材料应力总图中,压杆为_________________________ 杆,其临界应力的计算公式为6 = _______________________ ;&丿 <右的压杆为__________ 为杆,其临界应力公式为叭”=______________ ;2<&的压杆为__________ 杆,其临界应力计算公式为= ____________ 。
2、在图2所示的桁架结构中,AC和BC为两根细长杆,长皆为I。
若两杆的抗弯刚度分别为El】和EI?, EI,>EI2,则该结构的临界力嘉= _________________ 。
三、选择题1、在稳定性计算中,若用欧拉公式算得压杆的临界力为F,而实际上该压杆属于柔度杆,则()(A)实际临界力r;”=F(B)实际临界力是偏于安全的。
(C)实际临界力「”>,是偏于不全的。
CD)实际临界力I;”〈F,是偏于不全的2、一端为固定端,另一端为弹性支承的压杆如图3所示,其长度因数的范围( )。

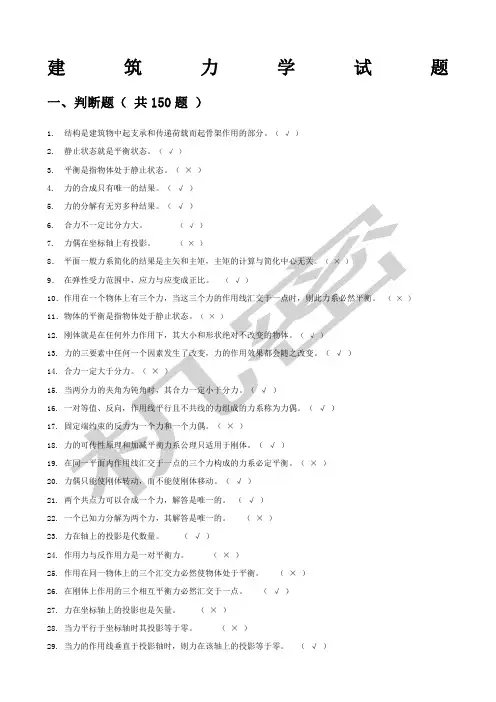

建筑力学试题
建筑力学试题一、判断题(共150题)1. 结构是建筑物中起支承和传递荷载而起骨架作用的部分。
(√)2. 静止状态就是平衡状态。
(√)3. 平衡是指物体处于静止状态。
(×)4. 力的合成只有唯一的结果。
(√)5.6.7.8.9.101112.13.14.15.16.17.18.19.20.21.22. 一个已知力分解为两个力,其解答是唯一的。
(× )23. 力在轴上的投影是代数量。
(√ )24. 作用力与反作用力是一对平衡力。
(×)25. 作用在同一物体上的三个汇交力必然使物体处于平衡。
(×)26. 在刚体上作用的三个相互平衡力必然汇交于一点。
(√)27. 力在坐标轴上的投影也是矢量。
(×)28. 当力平行于坐标轴时其投影等于零。
(×)29. 当力的作用线垂直于投影轴时,则力在该轴上的投影等于零。
(√)30. 两个力在同一轴的投影相等,则这两个力相等。
(×)31. 力臂就是力到转动中心的距离。
(×)32. 在力臂保持不变的情况下,力越大,力矩也就越大。
(√)33. 在力的大小保持不变的情况下,力臂越大,力矩就越小。
(×)34. 力矩的大小与矩心位置无关。
(×)35. 大小相等,方向相反,不共线的两个力称为力偶。
(×)36. 在力偶中的力越大,力偶臂越大,力偶矩就越小。
(×)37. 力偶不能用力来代替。
(√)38.39.40.41.42.43.44.44.45.46.47.48.49.50.51.52.53. 在刚体上加上(或减)一个任意力,对刚体的作用效应不会改变。
(× )54. 各力的作用线都在同一平面内的力系称为平面力系。
(√)55. 力的作用线都汇交于一点的力系称为平面汇交力系。
(×)56. 平面汇交力系的平衡条件是该力系的合力等于零。
(√)57. 平面力偶系的平衡条件是力偶系中所有各力偶矩的代数和等于零。
四川《建筑力学》14春作业答案2.docx
满分100 答案:一、ADADC CBCCB BCCCC DABBC 二、AD ACD ABD BC ACD BCD ABD ABD ABD ABCD 三、BAABA AAAAA BAAAA一、单选题(共20道试题,共40分。
)VI.欧拉公式中的惯性矩是指横截面的()惯性矩:A.最小B.最大C.平均D.任意2.直杆转角位移方程的研究対象都是():A.简支梁B.悬臂梁C.静定梁D.超静定梁3.平面刚架的内力图包括(1)剪力图,(2)弯矩图,(3)():A.轴力图B.扭矩图C.内部约束力图D.外部约束力图4.平面桁架节点受力图的画法:所有杆件的内力均按正向假设,箭头():A.向上B.向下C.向里D.向外5.如果知道梁的绕度曲线方程,可以通过()计算弯矩、转角等:A.平衡方程B.积分方程C.微分方程D.代数方程6.在使用图乘法计算力法方程中的系数时,如果一个弯矩图为对称图形,另一个为反対称图形,则系数应该():A.为正B.为负C.为零D.无法计算7.弹性极限,比例极限,屈服极限和强度极限中最小的是():A.弹性极限B.比例极限C.屈服极限D.强度极限8.载荷分为集中力和分布力,一切真实的载荷都是():A.集中力B.集屮力偶矩C.分布力D.重力9.利用平面任意力系平衡方程屮的二力矩形式最多可以求解()个未知力:A. 1B.2C.3D.410.悬臂梁在自由端处作用集屮力,假设将此力由端部移至悬臂梁的中部,此时自由端的转角是原先的():A. 1/2B.1/4C.1/8D.1/1611.力偶和()一样,是最简单的力系之一:A.力矩B.力C.力臂D.分布力12.如果用单位载荷法求结构中某点的水平位移,应在该点施加():A.单位力偶矩B.垂直方向的单位载荷C.水平方向的单位载荷D.任意方向的单位载荷13.如果一个材料的拉伸强度和压缩强度相差较大,说明这个材料可能是():A.弹性材料B.塑性材料C.脆性材料D.不能确定14.力的三要素包括⑴大小,⑵方向,(3)(C ):A.长短B.正负符号C.作用点D.单位15.刚架和梁使用单位载荷法时通常只考虑()引起的位移:A.轴力B.扭矩C.弯矩D.剪力16.名义剪应力和名义挤压应力中“名义”二字的含义指():A.最大B.最小C.精确D.近似17.在集中力、集中力偶矩作用点和剪力为零的点,弯矩出现():A.极值B.极大值D.零18.在连接件的近似计算中,通常考虑剪切强度,挤压强度和():A.弯曲强度B.板的拉伸强度C.屈服强度D.极限强度19.力的正交分解是指将力沿两个互成()方向分解:A.45度B.90 度C.180 度D.270 度20.一个由n个刚片所组成的复狡能够减少()个自由度:A. 2nB.2n-lC.2n-2D.2n-3二、多选题(共10道试题,共30分。
2014-2015学年度第二学期14级建筑力学期末考试试题及答案
2014-2015学年度第二学期14级建筑力学期末考试试题及答案姓名一、名词解释(30分)1、平面一般力系:在平面力系中,如果各力的作用线不全汇交于一点,也不全相互平行。
2、轴向拉伸:在轴向力的作用下,当作用力背离杆端,作用力是拉力,杆件产生伸长变形。
3、叠加法:运用叠加原理画弯矩图的方法。
4、应力:单位面积上的内力。
5、失稳:在一定轴向压力下,细长直杆突然丧失其原有直线平衡状态的现象称为压杆丧失稳定性,简称失稳。
6、危险截面:应力最大的截面。
7、梁的中性轴:中性层与横截面的交线。
8、脆性材料:5100δ≤的材料。
9、弯曲变形:当杆件受到通过杆轴线平面内的力偶作用,或受到垂直于杆轴线的横向力时,杆件的轴线将由直线变成曲线。
10、挠度:弯曲变形的梁,每个截面都发生了移动和转动。
截面形心在垂直于梁轴方向的位移称为挠度。
二、简答题(30分)1、力的平移定理答:作用在物体上的力F,可以平行移动到物体的任一点O,但必须附加一个力偶,其力偶矩等于原力F对新作用点O的矩。
2、提高梁弯曲强度的措施?答:(1)选择合理的截面形状。
(2)合理安排梁的受力情况,降低弯矩最大值。
(3)采用变截面梁。
3、低碳钢拉伸变形发展的四个阶段?答:(1)弹性阶段(2)屈服阶段(3)强化阶段(4)颈缩阶段4、剪切变形的受力特点答:作用在构件上横向外力的合力大小相等、方向相反、作用线平行且距离很近。
5、提高梁刚度的措施有哪些?答:(1)增大梁的抗弯刚度EI(2)减小梁的跨度(3)改善加荷方式6、提高压杆稳定性的措施有哪些?答:(1)减少压杆长度(2)改善支撑条件(3)选择合理的截面形状(4)选择适当的材料三、画轴力图(10分)如下图所示已知F1=10kN;F2=20kN;F3=35kN;F4=25kN;试画出图示杆件的轴力图。
四、画梁的弯矩图和剪力图(10分)五、T形各部分尺寸如图所示,试计算T形对形心轴y,z的惯性矩。
(10分)112212334121232241111322422224122*6*56*2*132*66*26*22*6401212222*62*1284126*22*1252128452136y y yZ CZ CZ Z ZA y A yYc cm cmA AI I I cma cma cmI I a A cmI I a A cmI I I cm++===++=+=+====+=+==+=+==+=+=六、试计算图示各梁在最大弯矩截面上的最大正应力(图中截面尺寸单位是mm )3364362max 6max 7*7*10*0.12*0.280*10127*10*0.108.75*108.7580*10a Z M KN m N mIz m My N m MPa I σ--========。
建筑力学复习试题和题答案
"建筑力学"复习题及参考答案一、单项选择题1.固定端约束通常有〔C 〕个约束反力。
〔A 〕一 〔B 〕二 〔C 〕三 〔D 〕四2.如右图所示构造为〔A 〕。
A .几何瞬变体系 B. 几何可变体系C .几何不变体系,无多余约束D .几何不变体系,有一个多余约束 3.假设刚体在二个力作用下处于平衡,则此二个力必〔 A 〕。
A .大小相等,方向相反,作用在同一直线。
B .大小相等,作用在同一直线。
C .方向相反,作用在同一直线。
D .大小相等。
4.一个点和一个刚片用〔C 〕的链杆相连,组成几何不变体系。
A .两根共线的链杆B .两根不共线的链杆C .三根不共线的链杆D .三根共线的链杆5.静定构造的几何组成特征是〔 D 〕。
A .体系几何可变B .体系几何瞬变C .体系几何不变D .体系几何不变且无多余约束6.图示各梁中︱M ︱ma*为最小者是图( D )。
A B C D7.简支梁受力如图示,则下述正确的选项是( B )。
A. F QC (左)=F QC (右),M C (左)=M C (右)B. F QC (左)=F QC (右)-F ,M C (左)=M C (右)C. F QC (左)=F QC (右)+F ,M C (左)=M C (右)D. F QC (左)=F QC (右)-F ,M C (左)≠M C (右)8.工程设计中,规定了容许应力作为设计依据:[]n 0σσ=。
其值为极限应力0σ除以平安系数n ,其中n 为〔 D 〕。
A .1≥B .1≤C .<1D . >1 9.图示构件为矩形截面,截面对1Z 轴的惯性矩为〔 D 〕。
A .123bh B .63bh C .43bh D .33bh 10. 位移法的根本未知量是〔 A 〕。
A .结点位移B .多余约束力C .杆件的变形D .支座位移11.图示单跨梁的转动刚度AB S 是〔D 〕〔lEI i 〕。
建筑力学试题及答案
建筑力学试题及答案1、对于作用在刚体上的力,其大小、方向和作用点是力的三要素。
2、力对于矩心的矩是衡量力使物体绕矩心转动效应的指标。
3、杆件变形的基本形式包括轴向拉伸(压缩)变形、弯曲、剪切和扭转四种。
4、轴力是指沿着杆件轴线的内力。
5、轴向拉伸(压缩)的正应力大小与轴力的大小成正比,规定受拉为正,受压为负。
6、两端固定的压杆其长度系数是一端固定、一端自由的压杆的四倍。
7、细长压杆在其他条件不变的情况下,若将长度增加一倍,则压杆的临界应力为原来的0.25倍。
8、在力法方程中,主系数δii始终大于零。
9、力矩分配法的三个基本要素是转动刚度、分配系数和传递系数。
10、梁的变形和抗弯截面系数成反比。
11、结构位移产生的原因包括荷载作用、温度作用和支座沉降等。
1.C2.C3.A4.D5.C6.D7.C8.B9.A10.B1.选项中的符号错误,应该改为“sigma”,“D”缺少具体定义,无法判断答案。
2.没有明显的格式错误。
3.改写后的文章如下:10.如图所示,矩形截面的惯性矩关于轴Z1为(D)。
A。
bhB。
bh^3/12C。
bh^3/3D。
bh^3/411.如图所示的矩形截面柱,受到FP1和FP2力的作用,将产生(C)的组合变形。
A。
弯曲和扭转B。
斜弯曲C。
压缩和弯曲D。
压缩和扭转12.在力法典型方程的系数和自由项中,数值范围可为正、负实数或零的有(D)。
A。
主系数B。
主系数和副系数C。
主系数和自由项D。
副系数和自由项13.位移法的基本未知量是(A)。
A。
结点位移B。
多余约束力C。
杆件的变形D。
支座位移14.如图所示的单跨梁的转动刚度SAB是(D)。
(i=EIl/2)A。
2iB。
4iC。
8iD。
16i15.如图所示为四根材料相同、直径相等的杆件。
承载能力大的是(D)杆。
A。
图aB。
图bC。
图cD。
图dXXX:1.低碳钢在拉伸试验的整个过程可分为四个阶段:1) 弹性阶段:满足XXX定律。
2) 屈服阶段:应力不变,应变迅速增大。
建筑力学试题及答案
建筑力学试题及答案.实用文档.一、填空题1、在任何外力作用下,大小和形状保持不变的物体称____。
答案:刚体2、力是物体之间相互的_____。
这种作用会使物体产生两种力学效果分别是____和____。
答案:机械作用、外效果、内效果3、力的三要素是_____、____、____。
答案:力的大小、力的方向、力的作用点4、加减平衡力系公理对物体而言、该物体的_______效果成立。
答案:外5、一刚体受不平行的三个力作用而平衡时,这三个力的作用线必______________。
答案:汇交于一点6、使物体产生运动或产生运动趋势的力称______________。
答案:荷载〔主动力〕7、约束反力的方向总是和该约束所能阻碍物体的运动方向______________。
答案:相反8、柔体的约束反力是通过___点,其方向沿着柔体___线的拉力。
答案:接触、中心9、平面汇交力系平衡的必要和充分的几何条件是力多边形______________。
答案:自行封闭10、平面汇交力系合成的结果是一个____。
合力的大小和方向等于原力系中各力的____。
答案:合力、矢量和11力垂直于某轴、力在该轴上投影为______________。
答案:零12、ΣX=0表示力系中所有的力在___________轴上的投影的______________为零。
答案:X、代数和13、力偶对作用平面内任意点之矩都等于______________。
答案:力偶矩14、力偶在坐标轴上的投影的代数和______________。
答案:为零15、力偶对物体的转动效果的大小用______________表示。
谜底:力偶矩16、力可以在同一刚体内平移,但需附加一个____。
力偶矩等于___对新作用点之矩。
答案:力偶、原力17、平面一般力系向平面内任意点简化结果有四种情况,分别是___、___、___、___。
答案:主矢和主矩都不为零、主矢为零主矩不为零、主矢不为零主矩为零、主矢和主矩都为零18、力偶的三要素是___、___、___。
建筑力学考试题及答案
建筑力学考试题及答案一、选择题(每题2分,共20分)1. 以下哪一项不是建筑结构设计的基本要求?A. 安全性B. 经济性C. 美观性D. 稳定性答案: C2. 建筑结构的荷载分为哪两类?A. 永久荷载和可变荷载B. 静荷载和动荷载C. 垂直荷载和水平荷载D. 内部荷载和外部荷载答案: A3. 以下哪种材料不属于建筑结构常用的材料?A. 混凝土B. 钢材C. 木材D. 塑料答案: D二、简答题(每题10分,共30分)4. 简述建筑结构的三种基本受力形式。
答案:建筑结构的三种基本受力形式包括:拉伸、压缩和弯曲。
拉伸是指结构受到拉力作用,导致结构伸长;压缩是指结构受到压力作用,导致结构缩短;弯曲是指结构在受到不均匀荷载作用时,产生弯曲变形。
5. 什么是材料的弹性模量?它在建筑力学中的作用是什么?答案:材料的弹性模量,也称为杨氏模量,是材料在弹性范围内应力与应变比值的物理量,表示材料抵抗形变的能力。
在建筑力学中,弹性模量用于计算结构在荷载作用下的应力和变形,是设计结构时必须考虑的重要参数。
三、计算题(每题25分,共50分)6. 某混凝土梁的截面尺寸为200mm×500mm,混凝土的弹性模量为30GPa,受均布荷载q=20kN/m。
求梁的跨中最大弯矩和最大挠度。
答案:跨中最大弯矩 \( M_{max} = \frac{qL^2}{8} \),其中 \( L \)为梁的跨度。
假设 \( L = 5m \),则 \( M_{max} = \frac{20\times 5^2}{8} = 625kNm \)。
最大挠度 \( v_{max} = \frac{5qL^4}{384EI} \),其中 \( I \) 为截面惯性矩,对于矩形截面 \( I = \frac{bh^3}{12} \),代入数值计算得 \( I = \frac{200 \times 500^3}{12} \),再代入公式计算得 \( v_{max} \)。
建筑力学考试答题和答案
建筑力学考试答题和答案一、单项选择题(每题2分,共20分)1. 建筑力学中,下列哪一项不是静力学的基本原理?A. 力的平行四边形法则B. 力的合成与分解C. 力的三力平衡定理D. 材料的弹性模量答案:D2. 以下哪一项不是建筑力学中的基本概念?A. 力B. 应力C. 应变D. 速度答案:D3. 在建筑力学中,下列哪一项不是梁的内力?A. 轴力B. 剪力C. 弯矩D. 扭矩答案:D4. 根据胡克定律,下列哪一项描述是错误的?A. 应力与应变成正比B. 应力与应变的关系是线性的C. 应力与应变的关系只适用于弹性阶段D. 应力与应变的关系适用于所有材料答案:D5. 在建筑力学中,下列哪一项不是结构稳定性的判定条件?A. 几何不变性B. 材料连续性C. 材料均匀性D. 材料的强度答案:D6. 以下哪一项不是建筑力学中常见的结构类型?A. 梁B. 柱C. 壳体D. 流体答案:D7. 在建筑力学中,下列哪一项不是结构分析的基本方法?A. 静力平衡法B. 能量法C. 虚功原理D. 材料力学法答案:D8. 建筑力学中,下列哪一项不是结构的失效模式?A. 屈服B. 断裂C. 疲劳D. 腐蚀答案:D9. 在建筑力学中,下列哪一项不是影响结构稳定性的因素?A. 荷载大小B. 结构形式C. 材料特性D. 环境温度答案:D10. 建筑力学中,下列哪一项不是结构分析的目的?A. 确定结构的内力B. 确定结构的变形C. 确定结构的稳定性D. 确定结构的美观性答案:D二、多项选择题(每题3分,共15分)11. 建筑力学中,下列哪些因素会影响材料的应力-应变关系?A. 材料类型B. 加载速度C. 温度D. 湿度答案:A、B、C、D12. 在建筑力学中,下列哪些是结构分析时需要考虑的荷载类型?A. 永久荷载B. 活荷载C. 风荷载D. 地震荷载答案:A、B、C、D13. 建筑力学中,下列哪些是常见的结构失效模式?A. 屈服B. 断裂C. 疲劳E. 蠕变答案:A、B、C、E14. 在建筑力学中,下列哪些是影响结构稳定性的主要因素?A. 荷载大小B. 结构形式C. 材料特性E. 连接方式答案:A、B、C、E15. 建筑力学中,下列哪些是结构分析的基本方法?A. 静力平衡法B. 能量法C. 虚功原理E. 有限元法答案:A、B、C、E三、填空题(每题2分,共20分)16. 建筑力学中,力的三要素包括力的________、力的________和力的________。
建筑力学下考试题和答案
建筑力学下考试题和答案一、单项选择题(每题2分,共20分)1. 建筑力学中,以下哪个选项是正确的?A. 建筑力学只研究静力平衡问题B. 建筑力学研究的是建筑结构在外力作用下的力学行为C. 建筑力学只关注材料的强度D. 建筑力学不涉及结构的稳定性问题答案:B2. 以下哪种力不是建筑力学中常见的外力?A. 重力B. 风力C. 地震力D. 摩擦力答案:D3. 在建筑力学中,以下哪个选项描述的是弯矩?A. 力与力臂的乘积B. 力与力臂的比值C. 力与力臂的和D. 力与力臂的差答案:A4. 以下哪种材料不属于建筑力学中常见的结构材料?A. 混凝土B. 钢材C. 玻璃D. 橡胶答案:D5. 在建筑力学中,以下哪个选项是正确的?A. 梁的挠度越大,其承载能力越强B. 梁的挠度越小,其承载能力越强C. 梁的挠度与承载能力无关D. 梁的挠度与材料的弹性模量无关答案:B6. 以下哪种结构不属于常见的建筑结构?A. 框架结构B. 拱结构C. 悬索结构D. 蜂窝结构答案:D7. 在建筑力学中,以下哪个选项描述的是剪力?A. 垂直于梁轴线的力B. 沿着梁轴线的力C. 与梁轴线成45度角的力D. 与梁轴线垂直且平行于横截面的力答案:D8. 以下哪种情况下,结构的稳定性不会受到影响?A. 结构发生局部屈曲B. 结构发生整体屈曲C. 结构材料发生疲劳破坏D. 结构材料发生塑性变形答案:D9. 在建筑力学中,以下哪个选项是正确的?A. 应力总是沿着材料的轴线方向B. 应力是力与面积的比值C. 应力是力与长度的比值D. 应力是力与体积的比值答案:B10. 以下哪种情况下,结构的刚度不会受到影响?A. 材料的弹性模量增加B. 结构的截面尺寸增加C. 结构的连接方式改变D. 结构的材料发生老化答案:C二、多项选择题(每题3分,共15分)11. 建筑力学中,以下哪些因素会影响结构的稳定性?A. 材料的强度B. 结构的几何形状C. 结构的连接方式D. 外力的大小和方向答案:ABCD12. 在建筑力学中,以下哪些是常见的结构分析方法?A. 静力平衡法B. 能量法C. 极限平衡法D. 有限元法答案:ABCD13. 以下哪些因素会影响梁的挠度?A. 梁的长度B. 梁的截面尺寸C. 梁的材料弹性模量D. 梁上作用的荷载答案:ABCD14. 在建筑力学中,以下哪些是常见的结构失效模式?A. 屈服B. 屈曲C. 疲劳D. 断裂答案:ABCD15. 以下哪些是建筑力学中常见的荷载类型?A. 恒定荷载B. 活荷载C. 风荷载D. 雪荷载答案:ABCD三、填空题(每题2分,共20分)16. 建筑力学中,______是指结构在荷载作用下发生形变的能力。
建筑力学(工程14级)A答案
题号 一 二 三 四 五 六 七 八 得分一、选择题(每题3分,共15分)1、约束反力中含有力偶的约束为( B )。
A :固定铰支座B :固定端支座C :可动铰支座D :光滑接触面2、图示一重物重P ,置于光滑的地面上。
若以N 表示地面对重物的约束反力,N '表示重物对地面的压力。
以下结论正确的是( B )。
A :力P 与N 是一对作用力与反作用力B :力N 与N '是一对作用力与反作用力C :力P 与N '是一对作用力与反作用力D :重物在P 、N 、N '三个力作用下平衡 3、 关于力和力偶对物体的作用效应,下列说法正确的是( B )。
A :力只能使物体产生移动效应B :力可以使物体产生移动和转动效应C :力偶只能使物体产生移动效应D :力和力偶都可以使物体产生移动和转动效应 4、静定结构的几何组成特征是( D )。
A :体系几何不变B :体系几何可变C :体系几何不变且有多余约束D :体系几何不变且无多余约束 5、以下关于内力的结论中,( D )是错误的。
A :轴向压缩杆横截面上的内力只有轴力。
B :圆轴扭转横截面上的内力只有扭矩。
C :轴向拉伸杆横截面上的内力只有轴力。
D :平面弯曲梁横截面上的内力只有弯矩。
6、材料的强度指标是( A )。
A :σs 和σbB :δ和ψC :E 和μD :以上答案均不正确7、25.截面法计算静定平面桁架,其所取脱离体上的未知轴力数一般不超过( C )个。
A :1 B :2 C :3 D :48、下列四梁的q ,l ,W ,[σ]均相同,判断下面关于其强度高低的结论中( B )正确?A :强度(a)>(b)>(c)>(d)B :强度(b)>(d)>(a)>(c)C :强度(d)>(b)>(a)>(c)D :强度(b)>(a)>(d) >(c)9、拉压杆的轴力大小只与( A )有关。
建筑力学期末考试卷
4构件在外力作用下平衡时,可以利用( B )。
Array A.平衡条件求出所有未知力 B.平衡条件求出某些未知力C.力系的简化求未知力D.力系的合成或分解求未知力5柔索对物体的约束反力,作用在连接点,方向沿柔索B( )。
A.背离该被约束体,恒为压力B.背离该被约束体,恒为拉力C.指向该被约束体,恒为压力D. 指向该被约束体,恒为拉力6.力偶对物体的作用效应,决定于( D )。
A.力偶矩的大小B.力偶的转向C.力偶的作用平面D.力偶矩的大小,力偶的转向和力偶的作用平面7、力的作用线都相互平行的平面力系称(D )力系。
A:空间平行B:空间一般C:平面一般D:平面平8、只限物体任何方向移动,不限制物体转动的支座称( B )支座。
A:固定铰B:可动铰C:固定端D:光滑面9、平衡状态是指物体相对于地球保持静止或( B )A、转动B、匀速直线运动C、匀变速直线运动D、匀加速直线运10、两物体间的作用和反作用力总是(C )A、大小相等,方向相反B、大小相等,方向相反,作用在同一物体上C、大小相等,方向相反,沿同一直线分别作用在两个物体上D、大小相等,方向相同,沿同一直线分别作用在两个物体上11、构件与支撑物固定在一起,构件在固定端既不能沿任何方向移动,也不能转动,这种支座称为(B)A.固定铰支座B.固定端支座C.可动铰支座D.二力杆12、平面一般力系向作用面内任一点简化的结果是(C )A.一个力和力偶B.一个合力C.力偶D.力矩13、合力与分力之间的关系,不正确的说法为( A )。
A:合力一定比分力大B:两个分力夹角越小合力越大C:合力不一定比分力大D:两个分力夹角(锐角范围内)越大合力越小14、低碳钢的屈服极限发生在拉伸过程中的( B )阶段。
A弹性B屈服C强化D颈缩15、关于轴力( B )A.是杆件轴线上的荷载B.是杆件截面上的内力C.与杆件的截面面积有关D.与杆件的材料有关16、长度和横截面积均相同的两杆,一根为钢杆,另一为铝杆,在相同的轴向拉力P 作用( A )。
建筑力学题库及答案详解
建筑力学题库及答案详解一、选择题1. 建筑力学研究的主要对象是什么?A. 建筑结构B. 建筑材料C. 建筑设备D. 建筑环境答案:A2. 以下哪项不是建筑力学的基本概念?A. 力B. 刚度C. 强度D. 色彩答案:D3. 静定结构和超静定结构的区别在于:A. 材料种类B. 受力方式C. 支反力个数D. 构件数量答案:C二、填空题4. 建筑力学中的______是指构件在受力后产生的形变能力。
答案:刚度5. 当建筑结构受到外力作用时,其内部会产生______,以抵抗外力。
答案:内力6. 建筑结构的稳定性是指结构在受到外力作用时,能够保持其______的能力。
答案:原有形态三、判断题7. 建筑力学中的弹性模量是衡量材料弹性的物理量。
()答案:正确8. 所有建筑结构都可以视为刚体进行力学分析。
()答案:错误9. 建筑结构的稳定性只与结构的几何形状有关。
()答案:错误四、简答题10. 简述建筑力学在建筑设计中的作用。
答案:建筑力学在建筑设计中的作用主要体现在:确保结构的安全性,通过力学分析预测结构在各种荷载作用下的响应;指导结构设计,合理选择材料和构件形式,以达到经济性和美观性的平衡;评估结构的耐久性,确保建筑在长期使用过程中的稳定性和可靠性。
11. 什么是建筑结构的静力分析?答案:建筑结构的静力分析是指在不考虑时间因素的情况下,对结构在静载荷作用下的内力、应力和变形进行的分析。
这种分析可以为结构设计提供基本的力学依据,确保结构在静载荷作用下的安全和稳定。
五、计算题12. 某简支梁的跨度为6米,荷载为均布荷载,每米荷载为5kN/m。
试计算梁的弯矩和剪力。
答案:对于简支梁,其最大弯矩发生在跨中,计算公式为:\[ M_{max} = \frac{qL^2}{8} \]其中 \( q \) 为每米荷载,\( L \) 为跨度。
代入数值得:\[ M_{max} = \frac{5 \times (6)^2}{8} = 22.5 \text{ kN·m} \]最大剪力发生在支点处,计算公式为:\[ V_{max} = \frac{qL}{2} \]代入数值得:\[ V_{max} = \frac{5 \times 6}{2} = 15 \text{ kN} \]六、案例分析题13. 某高层建筑在设计时,需要考虑哪些力学因素?答案:在设计高层建筑时,需要考虑的力学因素包括:风荷载、地震荷载、自重荷载、温度变化引起的内力、施工荷载等。
建筑力学理论知识考核试题及答案
建筑力学理论知识考核试题一、选择题1、建筑力学主要研究建筑工程结构的()[单选题]。
A.力学性能√B.材料选择C.尺寸大小2、在建筑物中,承受并传递外部作用的骨架称之为()[单选题]。
A.结构B.基础√C.柱子3、不属于建筑力学的任务的()[单选题]。
A3赚B.刚度C.合理性V4、下面不属于建筑物的承重构件的是()[单选题]。
A.基础B.柱、梁、板C.外墙保温√5、刚度是构件抵抗()的能力[单选题]。
A.压力√B.变形C.稳定性6、力是物体之间的相互作用,不属于力的三要素是()[单选题]*A.大小B.物体C.方向V7、荷载的分类,不属于按照作用时间长短划分的是()[单选题]。
A.永久荷载B.偶然荷载C.集中荷载√8、荷载的分类,属于按照作用范围划分的是()[单选题]。
A.可变荷载B.分布荷载√C.偶然荷载9、在力系的合成中,其方法有()[单选题]。
A.平行四边形法则√B.长方形法则C.菱形法则10、受力的作用而不变形的物体称之为()[单选题]。
A.刚体√B.结构体C.自由体11、物体相对于地球处于()或匀速直线运动,这种状态称为平衡[单选题]* A静止√B加速运动C减速运动12、二力平衡公理要素为(),方向相反,且作用在同一直线上[单选题]* A大小相等√B上下相等C压力大小13、下列关于二力平衡条件的叙述不正确的是()[单选题]*A两个力大小相等B两个力的方向相反C两个力为作用力和反作用力V14、二力杆是指()[单选题]*A只受两个力作用的杆B不计自重且中间不受力的杆C只受两个力作用且平衡的杆V15、只限制物体任何方向移动,不限制物体转动的约束是()[单选题]*A固定较支座VB可动较支座C光滑接触面约束16、约束反力的方向与该约束所能限制的运动方向()[单选题]*A相同B相反VC无关17、下列说法错误的是()[单选题]*A力矩表示力使物体绕距心的转动效应B力即能使物体产生移动,也能转动C力偶对平面内任一点之S巨,都等于力矩,与距心位置无关V18、合力大于任何一个分力,这个结论()[单选题]*A完全正确B有时正确√C以上都不对19、物体平衡时,作用于物体上的合力为()[单选题]*A1B2COV20、各力的作用线都汇交于一点的平面力系称为()[单选题]*A平面汇交力系√B平面一般力系C平面力偶系21、力偶可以在它的作用平面内()而不改变它对物体的作用[单选题]* A任意移动B任意转动C任意移动和转动V22、两个大小相等,方向相,作用线平行的力在同一轴上的投影()[单选题]A相等√B不相等C大〃嘴等但方向相反23、下列关于力偶说法错误的是()[单选题]*A力偶没有合力B力偶在任意坐标轴投影为零C力偶可以用一个力来平衡V24、下列属于矢量的是()[单选题]*A力的投影B分力√C力偶25、平面汇交力系最多可以建立的投影平衡方程个数为()[单选题]*A一个B两个√C三个26、物体平衡,作用在物体上的合力()为零[单选题]*A一定√B一定不C有时27、由绳索,链条,胶带等柔体构成的约束称为()[单选题]*A光滑面约束B柔体约束√C链杆约束28、在两个力作用下处于平衡的构件称为()此两力的作用线必过这两力作用点的()[单选题]* A平衡杆件,直线B刚体,中点C二力构件,连线V29、以下约束中,约束反力的合力作用线不能确定的是()[单选题]*A固定较支座√B≡FC柔体约束30、约束反力一定垂直于支撑面,且指向被约束物体的约束是()[单选题]*A可动较支座B光滑接触面,C柔体约束31、力对物体的效应取决于力的大小、力的方向和力的作用点三个要素。
建筑力学试题库
建筑力学试题库一、单项选择题1.只限物体任何方向移动,不限制物体转动的支座称(A )支座。
A:固定铰B:可动铰C:固定端D:光滑面2.物体受五个互不平行的力作用而平衡,其力多边形是( C )39A.三角形B.四边形C.五边形D.六边形2.、平面力偶系合成的结果是一个( B )。
A:合力B:合力偶C:主矩D:主矢和主矩3..在集中力作用下( D )发生突变。
A.轴力图;B.扭矩图;C.弯矩图;D.剪力图。
4..在均布荷载作用段,梁的剪力图一定是( B )。
A.水平线;B.斜直线;C.抛物线;D.折线。
5.低碳钢的强度极限强度发生拉伸过程中的(D )阶段。
A弹性B屈服(C)强化(D)颈缩6.下列结论中C 是正确的。
A 材料力学主要研究各种材料的力学问题。
B 材料力学主要研究各种材料的力学性质。
C 材料力学主要研究杆件受力后变形与破坏的规律。
D 材料力学主要研究各类杆件中力与材料的关系7.下列结论中哪些是正确的?答:D 。
(1)杆件的某个横截面上,若轴力N为正(既为拉力),則各点的正应力σ也均为正(既均为拉应力)。
(2)杆件的某个横截面上,若各点的正应力σ均为正,則轴力N也必为正。
(3)杆件的某个横截面上,若轴力N不为零,則各点的正应力σ也均不为零。
(4)杆件的某个横截面上,若各点的正应力σ均不为零,則轴力N也必定不为零。
( A)(1)。
(B)(2)。
(C)(3),(4)。
(D) 全对。
8.变截面杆如图示,设F1、F2、F3分别表示杆件中截面1-1,2-2,3-3上的内力,则下列结论中 D 是正确的。
PA F1≠F2,F2≠F3。
B F1=F2,F2>F3。
9.C F1=F2, F2=F3 。
D F1=F2, F2<F3 。
合力与分力之间的关系,正确的说法为( C )。
A:合力一定比分力大B:两个分力夹角越小合力越小C:合力不一定比分力大D:两个分力夹角(锐角范围内)越大合力越大10.悬臂梁在均布荷载作用下,在梁支座处的剪力和弯矩为( C )A:剪力为零、弯矩最大B:剪力最大、弯矩为零C:剪力为零、弯矩为零D:剪力最大、弯矩最大10 轴向拉伸(或压缩)杆件的应力公式σ=N/A在什么条件下不适用?答: B 。
[建筑力学试题库和答案]建筑力学试题及答案
[建筑力学试题库和答案]建筑力学试题及答案一:[建筑力学试题及答案]建筑力学试题和答案建筑力学试题一、单项选择题(每小题3分,共计30分)1.若刚体在二个力作用下处于平衡,则此二个力必()。
A•大小相等B.大小相等,作用在同一直线C.方向相反,作用在同一直线D.大小相等,方向相反,作用在同一直线2.由两个物体组成的物体系统,共具有()独立的平衡方程A.3B.4C.5D.63.静定结构的几何组成特征是()。
A.体系几何不变B.体系几何不变且无多余约束C.体系几何可变D.体系几何瞬变4.低碳钢的拉伸过程中,胡克定律在()范围内成立。
A•弹性阶段B•屈服阶段C.强化阶段D.颈缩阶段9.一个点在平面内的自由度有()个。
A.2B.3C.4D.510.力偶可以在它的作用平面内(),而不改变它对物体的作用A•任意移动B•任意转动C.任意移动和转动D•既不能移动也不能转动二、判断题(每小题2分,共计30分。
将判断结果填入括弧,以V表示正确,以X表示错误)1.约束是阻碍物体运动的限制物。
()2.力沿坐标轴方向上的分力是矢量,力在坐标轴上的投影是代数量。
()3.力系简化所得的合力的投影和简化中心位置有关,而合力偶矩和简化中心位置有关。
()4.几何不变体系是指在荷载作用下,不考虑材料的位移时,结构的形状和位置都不可能变化的结构体系。
()5.没有多余约束的几何不变体系组成的结构是超静定结构。
()6.平行于梁横截面的内力是剪力,作用面与梁横截面垂直的内力偶是弯矩。
()7.轴向拉伸(压缩)的正应力大小和轴力的大小成正比,规定拉为正,压为负。
()8.安全因素取值大于1的目的是为了使构件具有足够的安全储备。
()9.压杆上的压力大于临界荷载,是压杆稳定平衡的前提。
()10.梁横截面竖向线位移称为挠度,横截面绕中性轴转过的角度称为转角。
()11.图乘法的正负号规定为:面积与纵坐标在杆的同一边时,乘积应取正号;面积与纵坐标在杆的不同边时,乘积应取负号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《 科目》第 1 页 共 2 页
班级____________ 姓名____________ 学号___________ 分数
威海水校汽建科2015——2016学年第一学期 14 级 建筑 专业《建筑力学》期中考试试题
本卷供 14级建筑 班级使用
命题: 校对: 一、 填空题(每空1分,共20分)。
1、 承载能力主要包括构件或结构的________________、________________和
_________________。
2、 力的三要素分别为________________、_________________和___________________。
3、 常见的约束有:柔体约束、_______________、________________、________________、
链杆、固定铰支座、__________________和__________________。
4、 固定端支座的约束反力,除了对物体产生____________反力和______________反力
外,还有一个阻止转动的________________。
5、 只能限制物体沿垂直与支承面方向移动的支座为______________________,能够限
制物体转动的约束为_________________。
6、 那些阻碍非自由体运动的限制物,在力学中称为_______________,其反力的方向总
是与它所能阻止的运动方向__________________。
7、 作用与一个物体上的两个力处于平衡状态的必要和充分条件是这两个力
__________________、_____________________且作用在同一条直线上。
1、下列静力学公理中用于力系的等效代换的依据是( )。
A 、二力平衡公理 B 、加减平衡力系公理 C 、作用与反作用公理 D 、平行四边形公理
2、下列约束反力的作用线可以确定的是( )。
A 、圆柱铰链 B 、链杆约束 C 、固定端支座 D 、固定铰支座
3、柔体约束对物体的约束反力,通过接触点,沿柔体中心线( )。
A 、指向被约束物体,为压力 B 、指向被约束物体,为拉力 C 、背离被约束物体,为压力 D 、背离被约束物体,为拉力
4、作用力与反作用力是一对作用在( )物体上的等值、反向、共线力。
A 、同一
B 、两个
C 、三个
D 、不能确定 5、下列约束中,其约束反力未知量是两个的是( )。
A 、柔体
B 、光滑接触面
C 、链杆
D 、圆柱铰链 6、以下约束中,约束反力的作用线不能确定的是( )。
A 、链杆 B 、柔体约束 C 、光滑接触面约束 D 、固定铰支座 7、链杆对它所约束的物体的约束反力( )。
A 、为两互相垂直的分力 B 、为沿链杆轴线方向 C 、必定沿着两铰链中心的连线 D 、沿接触面的法线
8、约束反力一定垂直于支承面,且指向被约束物体的约束是( )。
A 、可动铰支座 B 、柔体约束 C 、光滑接触面 D 、链杆 9、关于静力学公理,下列正确的是( )。
A 、二力平衡公理中的物体是指不发生变形的物体 B 、加减平衡力公理适用于任何物体
C 、作用与反作用公理中的作用力与反作用力是指用于同一物体上的一对力
D 、加减平衡力系公理揭示了物体间相互作用的关系
10、作用在一个物体上的两个力F A 、F B ,满足F A = —F B 的条件,则该二力( )。
A 、必定是一对平衡的力 B 、必定是作用力与反作用力 C 、大小相等,方向相反
D 、大小相等,方向相同 1、力是物体间的相互作用,所以任何力都是成对出现的。
( ) 2、链杆是指两端用光滑铰链连接且中间不受外力的杆件。
( )
3、柔体约束的约束反力通过接触点,其方向沿着柔体约束的中心线,且为拉力。
( )
4、约束反力与主动力是一对作用力与反作用力。
( )
5、圆柱铰链与固定铰支座的约束性能相同。
( )
6、若F=—F ,
,则F 与F ,
是一对平衡力。
( )
7、若作用于刚体上的三个力共面且汇交于一点,则刚体一定平衡。
( ) 8、两个力的大小相等、方向相同,则这两个力对物体的作用效果相同。
( ) 9、圆柱铰链只能限制物体移动而不能限制物体转动。
( ) 10力是脱离实际物体而单独存在。
( ) 四、 名词解释:(每题2.5分共5分)
1、 二力平衡公理:
《 科目》第 2 页 共 2 页
2、 作用于反作用公理:
五、 简答题:(10分)
1、 作用于反作用关系和二力平衡条件的本质区别是什么?(4分)
2、 什么是受力图?画受力图的步骤?(6分)
六、 作图题:(15分)
1、梁AC 和CD 用铰链C 连接,并支承在三个支座上,A 处为固定铰支
座,B 、D 处为可动铰支座,受已知力F 的作用,如图所示a 。
试画出梁AC 、CD 及整梁AD 的受力图。
2、由横杆AB 和斜杆BC 构成的支架,在横杆上D 处放置了一个重为G 的重物。
不计各杆的自重并假定重物与横杆间为光滑接触。
画出重物、斜杆EC 、横梁AB 及整个支架体系的受力图。
七、 计算(20分)
1、已知力F1=F2=F3=F4=F5=F6=100N ,各力的方向如图所示,试分别求出各力在X 轴Y 轴上的投影。
3、 已知F1=F2=F3=200N ,F4=100N ,各力的方向如图所示。
(1)选取适当的坐标系计算力在坐标轴上的投影。
(2)求该力系的合力。
