任务综合布线水平子系统设计
第六章综合布线+水平子系统的设计和安装技术
第六章练习题一.掌握水平子系统的设计原则。
1.性价比最高原则这是因为水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。
2.预埋管原则认真分析布线路由和距离，确定缆线的走向和位置。
新建建筑物优先考虑在建筑物梁和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
因为在新建建筑物中预埋线管的成本比明装布管、槽的成本低，工期短，外观美观。
3.水平缆线最短原则为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平缆线最短。
对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多个管理间，这样既能节约成本，又能降低施工难度，因为布线距离短时，线管和电缆也短，拐弯减少，布线拉力也小一些。
4.水平缆线最长原则按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长度一般不超过90米。
因此在前期设计时，水平缆线最长不宜超过90米。
5.避让强电原则一般尽量避免水平缆线与36伏以上强电供电线路平行走线。
在工程设计和施工中，一般原则为网络布线避让强电布线。
如果确实需要平行走线时，应保持一定的距离，一般非屏蔽网络双绞线电缆与强电电缆距离大于为30厘米，屏蔽网络双绞线电缆与强点电缆距离大于7厘米。
如果需要近距离平行布线甚至交叉跨越布线时，需要用金属管保护网络布线。
6.地面无障碍原则在设计和施工中，必须坚持地面无障碍原则。
一般考虑在吊顶上布线，楼板和墙面预埋布线等。
对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地板下布线。
二.掌握水平子系统的设备安装方法和技巧。
(一)安装施工原则1.埋管最大直径原则预埋在墙体中间暗管的最大管外径不宜超过50mm，预埋在楼板中暗埋管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm。
2.穿线数量原则不同规格的线管，根据拐弯的多少和穿线长度的不同，管内布放线缆的最大条数也不同。
综合布线水平子系统的设计

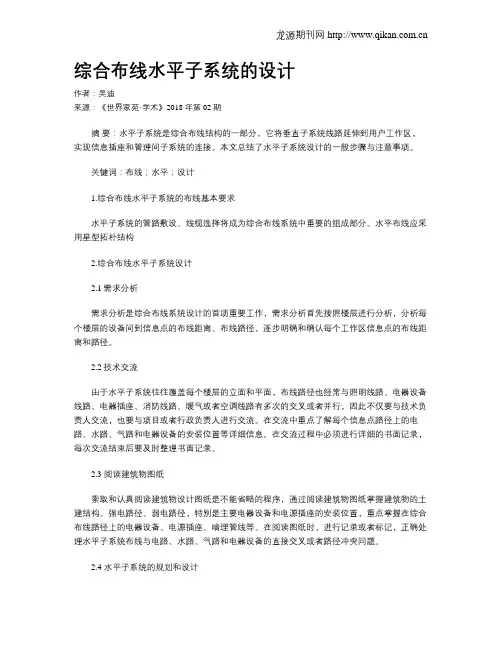

综合布线水平子系统的设计作者：吴迪来源：《世界家苑·学术》2018年第02期摘要：水平子系统是综合布线结构的一部分，它将垂直子系统线路延伸到用户工作区，实现信息插座和管理间子系统的连接。
本文总结了水平子系统设计的一般步骤与注意事项。
关键词：布线；水平；设计1.综合布线水平子系统的布线基本要求水平子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。
水平布线应采用星型拓朴结构2.综合布线水平子系统设计2.1需求分析需求分析是综合布线系统设计的首项重要工作，需求分析首先按照楼层进行分析，分析每个楼层的设备间到信息点的布线距离、布线路径，逐步明确和确认每个工作区信息点的布线距离和路径。
2.2技术交流由于水平子系统往往覆盖每个楼层的立面和平面，布线路径也经常与照明线路、电器设备线路、电器插座、消防线路、暖气或者空调线路有多次的交叉或者并行，因此不仅要与技术负责人交流，也要与项目或者行政负责人进行交流。
在交流中重点了解每个信息点路径上的电路、水路、气路和电器设备的安装位置等详细信息。
在交流过程中必须进行详细的书面记录，每次交流结束后要及时整理书面记录。
2.3 阅读建筑物图纸索取和认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。
在阅读图纸时，进行记录或者标记，正确处理水平子系统布线与电路、水路、气路和电器设备的直接交叉或者路径冲突问题。
2.4 水平子系统的规划和设计按照GB50311-2007国家标准的规定，水平子系统属于配线子系统中，对于缆线的长度做了统一规定，配线子系统各缆线长度应符合下列要求：配线子系统信道的最大长度不应大于100m。
其中水平缆线长度不大于90米，一端工作区设备连接跳线不大于5米，另一端设备间（电信间）的跳线不大于5米，如果两端的跳线之和大于10m时，水平缆线长度（90m）应适当减少，保证配线子系统信道最大长度不应大于100m信道总长度不应大于2000m。
校园综合布线子系统设计方案
校园综合布线子系统设计方案2.1 综合布线系统上海XX学校的综合布线系统是一个高标准的布线系统，系统能支持当前普遍应用的各种网络设备、标准通信协议，以实现语音、数据、视频、多媒体等信息的传输。
能充分适应通信和计算机网络技术的发展，并满足现代多媒体教学、办公、及其它智能化系统应用的需求。
本系统材料：六类四对非屏蔽线缆、五类非屏蔽大对数电缆、六类信息模块、配线架、光缆、跳线等。
其中布线系统产品应提供厂家20年的产品质量保证。
2.1.1、系统设计目标结构综合布线系统主要有以下目标：数据、语音系统的综合布线要求管理方便，信号传输可靠。
数据、语音的水平布线均采用六类非屏蔽双绞线，便于语音、数据信息点的转换。
需要特别指出的是，对数据通讯而言，主干垂直布线和建筑群布线使用光纤技术，可使系统间的传输速率达千兆,所以在方案中尽可能采用光纤等手段满足未来学校功能扩展需要。
此次布线需要考虑闭路电视线路，每个教室需考虑一个电视点，具体点位参照图纸。
2.1.2、系统设计原则本综合布线系统应是一个开放的、模块化的配线体系，应具备使用灵活、管理简便、扩充方便等特点，并能保证其技术性能先进。
系统设计应遵循标准化、可靠性、灵活性、可扩充性、经济性的设计原则。
并满足如下要求：●整个工程要求遵照国际标准及国内规范进行设计。
●系统设计遵从相关标准，满足语音、数据业务传输需求，且兼顾到相当长的一段时间内扩展的需要。
●布线系统采用国际标准建议的分层星型拓扑结构，提高系统的容错性。
考虑到计算机网络的发展和多媒体传输的应用需求，布线系统将支持语音、数据等综合信息的高质量传输。
●系统应能满足灵活应用的要求。
即任何一个信息点能够连接不同类型的设备，网络结构要求既适合于电话系统的需求，同时也适合于计算机网络及其它智能系统的要求。
●计算机网络布线按整个大楼的计算机信息点和语音点综合考虑。
水平铜缆布线数据与语音均采用六类非屏蔽布线产品，提高系统的灵活性。
第01节、综合布线各子系统的组成与设计要点
七. 进线间子系统
进线间是建筑物外部通信和信息管线的入口部位， 并可作为入口设施和建筑群配线设备的安装场地。 进线间是国家标准在系统设计内容中专门增加的， 要求在建筑物前期系统设计中要有进线间，满足多 家运营商业务需要，避免一家运营商自建进线间后 独占该建筑物的宽带接入业务。进线间一般通过地 埋管线进入建筑物内部，宜在土建阶段实施。
三. 垂直子系统
垂直子系统在国家标准中称为干线子系统，提供建 筑物的干线电缆，负责连接管理间子系统到设备间 子系统，实现主配线架与中间配线架，计算机、控 制中心与各管理子系统间的连接，该子系统由所有 的布线电缆组成，或由导线和光缆以及将此光缆连 接到其他地方的相关支撑硬件组合而成。干线传输 电缆的设计必须既满足当前的需要，又适合今后的 发展，具有高性能和高可靠性，支持高速数据传 输。
3. 为了防止语音传输对数据传输的干扰，语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏，确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间，一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言，管理间主要安装建筑物配线设备，是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时，可以设置多个管理间。
五.设备间子系统的设计要点如下：
1. 设备间的位置和大小应根据建筑物的结构、布 线规模和管理方式及应用系统设备的数量综合 考虑。
综合布线子系统的设计方案
1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。
系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。
工作区子系统信息插座安装位置主要安装在各工作区的墙上。
1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。
配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。
1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。
垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。
1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。
管理设备的选型和配置管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。
系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。
➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。
主要有线缆标签，终端硬件标识和终端位置标识。
学校建筑综合布线系统设计手册

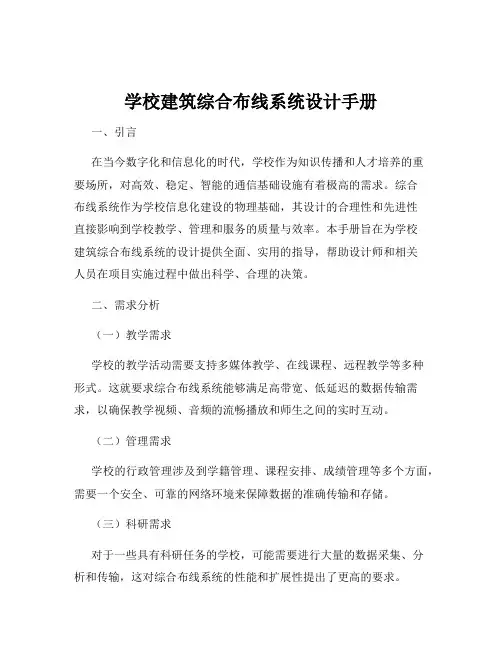

学校建筑综合布线系统设计手册一、引言在当今数字化和信息化的时代，学校作为知识传播和人才培养的重要场所，对高效、稳定、智能的通信基础设施有着极高的需求。
综合布线系统作为学校信息化建设的物理基础，其设计的合理性和先进性直接影响到学校教学、管理和服务的质量与效率。
本手册旨在为学校建筑综合布线系统的设计提供全面、实用的指导，帮助设计师和相关人员在项目实施过程中做出科学、合理的决策。
二、需求分析（一）教学需求学校的教学活动需要支持多媒体教学、在线课程、远程教学等多种形式。
这就要求综合布线系统能够满足高带宽、低延迟的数据传输需求，以确保教学视频、音频的流畅播放和师生之间的实时互动。
（二）管理需求学校的行政管理涉及到学籍管理、课程安排、成绩管理等多个方面，需要一个安全、可靠的网络环境来保障数据的准确传输和存储。
（三）科研需求对于一些具有科研任务的学校，可能需要进行大量的数据采集、分析和传输，这对综合布线系统的性能和扩展性提出了更高的要求。
（四）公共服务需求学校的图书馆、食堂、宿舍等公共区域也需要网络覆盖，以提供便捷的信息查询、消费支付等服务。
三、系统设计原则（一）开放性采用符合国际标准和工业标准的技术和产品，确保系统具有良好的兼容性和互操作性。
（二）灵活性布线系统应能够适应学校未来业务发展和技术更新的需求，便于系统的扩展和升级。
（三）可靠性选用高质量的布线材料和设备，确保系统长期稳定运行，减少故障发生的概率。
（四）经济性在满足系统性能要求的前提下，充分考虑投资成本和运营维护成本，追求性价比的最大化。
（五）安全性采取有效的安全措施，保护网络中的数据不被非法访问和篡改，保障学校的信息安全。
四、系统组成（一）工作区子系统工作区子系统由终端设备连接到信息插座的连线和适配器组成。
信息插座应根据不同的应用场景选择合适的类型，如墙面插座、地面插座等。
（二）水平子系统水平子系统负责将工作区信息插座连接到管理间配线架。
一般采用六类或超六类非屏蔽双绞线，以满足高速数据传输的需求。
综合布线设计工作区子系统设计
综合布线设计（工作区子系统设计）1、综合布线术语：CD建筑群配线设备BD建筑物配线设备FD楼层配线设备CP集合点TO信息插座TE终端设备2、工作区子系统设计环节：理清需求，记录计算信息点分布状况，设计配置布线设备设计前期条件：1、近期和远期终端设备规定；2、信息插座数量和位置；3、终端旳移动、修改、重新安排状况；4、一次性投资和分期建设比较；5、FD至信息插座之间旳长度≤90m，确定各层互换间旳位置信息插座数量计算：1)计算工作区总面积（不包括走廊、电梯厅、楼梯间、卫生间等面积）；2)工作区数量=工作区总面积÷工作区服务面积；3)信息插座旳数量=工作区数量×每工作区内信息插座数量信息插座数量=电话插座数量+数据插座数量配线子系统缆线与信息插座旳选择：一般，配线子系统旳水平电缆采用一般型铜芯4对对绞电缆；高速率采用光缆。
配线设备交叉连接旳跳线应选用综合布线专用旳插接软跳线；电话可选用双芯跳线。
信息插座应采用8位模块式通用插座或光缆插座。
注：综合布线中有软跳线和硬跳线之分。
一般我们自己用双绞线制作旳跳线称为硬跳线，由于一般旳双绞线旳芯线一般为单根旳实线芯、线缆比较硬、不利于弯曲。
相对旳软跳线就是芯线都是有多股细铜丝构成，做成旳双绞线比较软。
软跳线制造工艺很好，好理线、不轻易折断用起来以便。
价格也比较高。
综合布线系统信息插座旳选用：8芯插座，光缆插座配线子系统线路敷设方式及规定：1、敷设方式：新建，网络地板缆线敷设、地面线槽缆线敷设、吊顶内暗管或电缆桥架（或线槽）缆线敷设、楼板内和墙体内暗管缆线敷设等。
改造，首选新建方式，不可行可采用明管（槽）缆线敷设。
2、敷设规定：综合布线缆线与弱电、强电及设备缆线（管道）间旳安全规定；暗管、明管、线槽布线规定；外径6mm旳4对对绞电缆，SC15穿1根，SC20穿3根，SC25穿6根。
配线子系统缆线用量计算：1、水平电缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(0.5-1m)]×信息插座数量近来长度：交接间至信息插座近来长度2、水平光缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(3-5m)]×信息插座数量FD楼层配线设备旳类型及容量确实定：1、FD配线设备旳类型FD配线设备：IDC配线架、RJ45配线架和光纤配线架。
综合布线水平子系统工程技术
综合布线水平子系统工程技术1. 简介综合布线水平子系统工程技术是在建筑物内、建筑物之间甚至建筑群之间建立起通信和数据网络的重要技术之一。
本文将介绍综合布线水平子系统工程技术的基本概念、组成结构、设计原则、实施步骤以及未来发展趋势。
2. 基本概念综合布线水平子系统工程技术是一种将各种通信、数据、电力、视频等设施通过统一的布线系统进行互联和传输的技术。
综合布线水平子系统工程技术的核心是建立一个灵活、可扩展且可维护的网络基础设施，以支持各种设备和应用的联通。
3. 组成结构综合布线水平子系统工程技术由以下几个组成部分构成：•机房：用于承载网络设备和服务器的物理空间，需要满足一定的规范和条件，如温湿度、防尘等。
•主干线：用于连接各个机房的主要通信线路，通常采用光纤或双绞线布线，具有高带宽和稳定传输性能。
•水平线：用于连接机房与终端设备的线路，通常采用双绞线布线，包括对数据网络和电话网络的支持。
•终端设备：包括计算机、打印机、电话、摄像头等各种设备，通过水平线与主干线相连。
4. 设计原则在进行综合布线水平子系统工程技术设计时，需要遵循以下原则：•根据需求进行需求分析和规划，包括网络带宽、设备数量、布线长度等。
•选择适当的机房位置和大小，满足设备的容纳和管理需求。
•选择合适的布线材料和技术标准，以满足传输性能和工程成本的要求。
•设计合理的布线路径和通道，便于维护和扩展。
•考虑安全性和可靠性，采取必要的防火、防雷、防破坏措施。
•遵循技术规范和标准，确保设备和布线的互操作性。
5. 实施步骤实施综合布线水平子系统工程技术的步骤如下：1.需求分析：根据业务需求和设备要求，进行需求分析和规划。
2.网络设计：设计网络拓扑结构、布线路径和通道，并选择合适的布线材料。
3.机房建设：选择合适的机房位置、大小和环境，搭建网络设备和服务器。
4.布线实施：进行水平线和主干线的布线，确保连接质量和性能。
5.设备安装：安装和调试终端设备，并进行联通测试。
综合布线系统设计方案（通用5篇）
综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。
因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
综合布线系统设计方案
大名县政务服务中心与公共资源交易中心综合楼建设综合布线系统设计方案目录综合布线系统设计方案 (1)一．综合布线系统概述 (5)二．系统设计原则 (5)实用性 (5)灵活性 (5)经济性 (5)统一性 (5)兼容性 (5)开放性 (6)可靠性 (6)先进性 (6)三．系统设计标准 (6)1。
IEEE 802。
3局域网标准； (6)2。
EIA/TIA 568—B.2.1(2002.6)100欧,工业及国际商务建筑布线标准; .. 6 3。
EIA-569 民用建筑通信通道和空间标准； (6)4. EIA—606 民用建筑通信管理标准; (6)5. ISO/IEC 11801标准建筑电气设计规范； (6)6. EM55022/ ClassB级/DDINVDE0878EMC电磁干扰标准； (6)7。
EIA/TIA 568B—2工业及国际商务建筑布线标准； (6)8。
建筑与建筑群综合布线系统工程设计规范GB/T 50311-2007； (6)9。
智能建筑设计标准 GB/T 50314-2006； (6)10。
综合布线系统工程设计规范 GB50311—2007; (6)11。
计算机场地技术要求 GB2887； (6)12。
计算机场地安全要求 GB9361—88； (6)13. 建筑物防雷设计规范 GB 50057—94； (7)14。
电子设备雷击保护原则 GB7405-87; (7)15。
大楼通信综合布线系统YD/T926—1997； (7)16。
民用建筑电气设计规范JGJ/T1692； (7)17。
中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范（CECS72:95）》。
(7)四．系统安装与验收规范 (7)1. 室内电话线路工程设计规范YDJ8—85； (7)2。
《建筑与建筑物综合布线系统施工和验收规范(CECS89：97)》； (7)3. 中国电气装置安装工程施工及验收规范GBJ232。
任务5：综合布线水平子系统设计
注：当缆线采用电缆桥架布放时，桥架内侧的弯曲半径不应小于300mm。
网络缆线与电力电缆的间距 在水平子系统中，经常出现综合布线电缆与电力电缆平
行布线的情况，为了减少电力电缆电磁场对网络系统的影响 ，综合布线电缆与电力电缆接近布线时，必须保持一定的距 离。GB50311-2007国家标准规定的间距应符合表5-5的规定 。
需求分析
技术交流
阅读建筑物图纸 规划和设计 材料规格和数量统计
图5-1 综合布线水平子系统设计一般工作流程
需求分析 需求分析是综合布线系统设计的首项重要工作，水
平子系统是综合布线系统工程中最大的一个子系统，使用 的材料最多，工期最长，投资最大，也直接决定每个信息 点的稳定性和传输速度。主要涉及布线距离、布线路径、 布线方式和材料的选择，对后续水平子系统的施工是非常 重要的，也直接影响网络综合布线系统工程的质量、工期， 甚至影响最终工程造价。
S=d2×3.14/4=232×3.14/4=415.265 S---表示线管截面积 d---线管的内直径。
线槽截面积计算 线槽规格一般用线槽的外部长度和宽度表示，线槽内布
线容积截面积计算按照线槽的内部长和宽计算，以40×20线 槽为例，线槽壁厚1毫米，线槽内部长38毫米，宽18毫米， 其截面积计算如下：
表5-5综合布线电缆与电力电缆的间距
类别
与综合布线接近状况
380V以下电力电缆＜ 2kV·A
综合布线水平子系统设计要点和布线方式
综合布线水平子系统设计要点和布线方式水平布线系统是将干线系统延伸到用户工作区的部分，包括从配线柜出发连接各个工作区的信息插座。
水平布线一般处于大楼的某一层，它包括传输介质双绞线或光缆，介质终端所连的相应硬件。
一、水平子系统设计要点水平子系统由每层配线设备至信息插座的水平电缆等组成。
在整个布线系统中，水平布线是最难事后维护的子系统之一(特别是采用埋入式布线时，。
因此，水平子系统设计时，应当充分考虑到线路冗余、网络需求和网络技术的发展。
设计水平子系统时，应当考虑以下几个方面:•根据工程提出近期和远期的终端设备要求。
•每层需要安装的信息插座数量及其位置。
•终端将来可能产生移动、修改和重新安排的详细情况。
•一次性建设与分期建设的方案比较。
•走线方向。
确定线路走向一般要由用户、设计人员、施工人员到现场根据建筑物的物理位置和施工难易度来确立。
•线缆、槽、管的数量和类型。
•电缆的类型和长度。
•电缆和线槽。
•采用吊杆还是托架方式走线槽。
•语音点、数据点互换时，要注意语音水平线缆与数据线缆的类型。
二、水平子系统的布线方式水平布线是将线缆从管理间子系统的配线间接到每一楼层的工作区的信息输入，输出(I/O)插座上。
设计者要根据建筑物的结构特点，从路由(线路)最短、造价最低、施工方便、布线规范等儿个方面考虑。
但由于建筑物中的管线比较多，往往要遇到一些矛盾，所以，设计水平子系统时必须折中考虑，优选最佳的水平布线方案。
一般可采用3种类型:•直接埋管式。
•先走吊顶内线槽，再走支管到信息出口的方式。
•地面线槽万式(适合大开间或需要打隔断的场所)其余都是这3种方式的改良型或综合型。
直接埋管方式直接埋管布线方式，是由一系列密封在混凝土里的金属布线管道或金属走线槽组成。
这些金属管道或金属线槽从水平间向信息插座的位置辐射。
根据通信和电源布线的要求、地板厚度和占用的地板空间等条件，直接埋管布线方式可能要采用厚壁镀锌管或薄型电线管。
如果工作区面积不大，信息点数量较少，可以采用该方式。
综合布线水平子系统
综合布线水平子系统水平布线子系统是指从工作区子系统的信息点出发，连接管理子系统的通信中间交叉配线设备的线缆部分。
由于智能大厦对通信系统的要求，需要把通信系统设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来发展的需要。
水平布线子系统分布于智能大厦的各个角落，绝大部分通信电缆包括在这个子系统中。
相对于垂直干线子系统而言，水平布线子系统一般安装得十分隐蔽。
在智能大厦交工后，该子系统很难接近，因此更换和维护水平线缆的费用很高、技术要求也很高。
如果我们经常地对水平线缆进行维护和更换的话，就会打扰大厦内用户的正常工作，严重者就要中断用户的通信系统。
由此可见，水平布线子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。
因此电气工程师应初步掌握综合布线系统的基本知识，从施工图中领悟设计者的意图，并从实用角度出发为用户着想，减少或消除日后用户对水平布线子系统的更改，这是十分重要的。
1.水平布线子系统在施工前的准备水平布线子系统的水平管路在综合布线系统中所占的比例最大，若与其它专业管路处理不当，就会给电气施工带来极大的不便，水平布线子系统的管路在预埋前，电气工程师应认真作好图纸会审工作，并向工人做好技术交底，尽量避免与其它专业管路交叉重叠，发生矛盾。
可利用AutoCAD绘出三维大样图，在大样图上注明其它专业管路的走向、标高以及各种管路的规格型号，制定出最优敷设管路的施工方案，满足管线路由最短，便于安装的要求。
目前水平布线有三种方法：钢管暗敷设法、吊顶内走线槽，线槽至信息点之间采用钢管连接方法、地面线槽暗敷设法，其中地面线槽暗敷设法适用于较高档的智能大厦。
大厦内布置的信息点密集、大开间需要打隔断的办公场所，它的特点是投资比较大，工艺要求高，施工比较困难。
---(学电脑)2. 地面金属线槽在施工中应注意的问题地面金属线槽布线是为了适用智能大厦弱电系统日趋复杂，出线口位置变化不定，而推出的一种新型的布线方式。
综合布线实训教程任务6：综合布线管理间子系统设计
☆ 学习目标
能根据划分原则来划分管理间； 综合布线系统管理间子系统设计步骤； 掌握综合布线系统管理间子系统设计内容； 能根据实际情况确定管理间数量； 能进行铜缆布线管理子系统和光缆布线管理子
系统设计。
☆ 任务描述
以校园综合布线系统的设计为例，完成综合布
管理间子系统使用色标来区分配线设备的性质，标明端接 区域、物理位置、编号、容量、规格等，以便维护人员在 现场一目了然地加以识别。综合布线使用三种标记：电缆 标记、场标记和插入标记。电缆和光缆的两端应采用不易 脱落和磨损的不干胶条标明相同的编号。 管理间子系统的标识编制原则 规模较大的综合布线系统应采用计算机进行标识 管理，简单的综合布线系统应按图纸资料进行管理，并应 做到记录准确、及时更新、便于查阅。 综合布线系统的每条电缆、光缆、配线设备、端 接点、安装通道和安装空间均应给定唯一的标志。标志中 可包括名称、颜色、编号、字符串或其他组合。
管理间面积 GB50311-2007中规定管理间的使用面积不应小于 5m2，也可根据工程中配线管理和网络管理的容量进行调 整。一般新建楼房都有专门的垂直竖井，楼层的管理间基 本都设计在建筑物竖井内，面积在3平方米左右。在一般 小型网络综合布线系统工程中管理间也可能只是一个网络 机柜。 一般旧楼增加网络综合布线系统时，可以将管理间选 择在楼道中间位置的办公室，也可以采取壁挂式机柜直接 明装在楼道，作为楼层管理间。 管理间安装落地式机柜时，机柜前面的净空不应小 于800mm，后面的净空不应小于600mm，方便施工和维 修。安装壁挂式机柜时，一般在楼道安装高度不小于1.8 米。
管理间子系统设置在楼层配线房间，是水平系统电缆 端接的场所，也是主干系统电缆端接的场所。它由大楼主 配线架、楼层分配线架、跳线、转换插座等组成。用户可 以在管理间子系统中更改、增加、交接、扩展缆线。从而 改变缆线路由。 管理间子系统中以配线架为主要设备，配线设备可直 接安装在19寸机架或者机柜上。 管理间房间面积的大小一般根据信息点多少安排和 确定,如果信息点多，就应该考虑一个单独的房间来放置, 如果信息点很少时，也可采取在墙面安装机柜的方式。
综合布线系统工程方案设计—设计水平子系统
4.3.1 水平子系统的基本概念 4.3.2 水平子系统的设计原则 4.3.3 水平子系统设计步骤和方法 4.3.4 水平子系统设计案例 4.3.5 水平子系统安装施工原则 4.3.6 水平子系统安装施工技术及实训
3.2 设计原则
1.性价比最高原则
水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。
3.1 基本概念
1.概念
水平子系统指从工作区信息插座至楼层管理间（FD-TO）的部分，在GB50311国家标 准中称为配线子系统，以往资料中也称水平干线子系统。水平子系统一般在同一个楼层上， 是从工作区的信息插座开始到管理间子系统的配线架。
2.布线方式 1）暗埋管布线方式
暗埋管布线方式是将各种穿线管提前预埋设或者浇筑在建筑物的隔墙、立柱、楼板或 地面中，然后穿线的布线方式。
2.预埋管原则
认真分析布线路由和距离，确定缆线的走向和位置。新建建筑物优先考虑在建筑物梁 和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
3.水平缆线最短原则
为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平 缆线最短。对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多 个管理间，这样既能节约成本，又能降低施工难度。
4.水平缆线最长原则
按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长 度一般不超过90米。因此在前期设计时，水平缆线最长不宜超过90米。
5.避让强电原则
一般尽量避免水平缆线与36伏以上强电供电线路平行走线。在工程设计和施工中，一 般原则为网络布线避让强电布线。
6.地面无障碍原则
2)桥架布线方式
综合布线系统设计方案
综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。
二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。
1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。
并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。
2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。
3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。
4.垂直子系统：采用单模光纤，连接到分光分纤箱。
（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。
1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。
并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。
2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。
第五章：综合布线水平子系统和管理间子系统的设计-PPT精选文档
图5-2配线子系统缆线划分
信道总长度不应大于2000m。信道总长度包括了综合布线 系统水平缆线和建筑物主干缆线及建筑群主干三部分缆线之和。 建筑物或建筑群配线设备之间(FD与BD、FD与CD、BD与 BD、BD与CD之间)组成的信道出现4个连接器件时，主干缆线 的长度不应小于15m。
开放型办公室布线系统长度的计算 有些楼层房间面积较大，而且房间办公用具 布局经常变动，墙（地）面又不易安装信息插 座。
配线电缆宜采用八芯非屏蔽双绞线，语音口和数 据口宜采用五类、超五类或六类双绞线，以增强系 统的灵活性，对高速率应用场合，宜采用多模或单 模光纤，每个信息点的光纤宜为四芯。 信息点应为标准的RJ45型插座，并与线缆类别相 对应，多模光纤插座宜采用SC接插形式，单模光纤 插座宜采用FC插接形式。信息插座应在内部做固定 连接，不得空线、空脚。要求屏蔽的场合，插座须 有屏蔽措施。 水平子系统可采用吊顶上、地毯下、暗管、地槽 等方式布线。 信息点面板应采用国际标准面板。
需求分析 技术交流 阅读建筑物图纸
规划和设计
材料规格和数量统计
图5-1 综合布线水平子系统计一般工作流程
需求分析 需求分析是综合布线系统设计的首项重要工作，水 平子系统是综合布线系统工程中最大的一个子系统，使用 的材料最多，工期最长，投资最大，也直接决定每个信息 点的稳定性和传输速度。主要涉及布线距离、布线路径、 布线方式和材料的选择，对后续水平子系统的施工是非常 重要的，也直接影响网络综合布线系统工程的质量、工期， 甚至影响最终工程造价。 需求分析首先按照楼层进行分析，分析每个楼层的 设备间到信息点的布线距离、布线路径，逐步明确和确认 每个工作区信息点的布线距离和路径。
水平子系统应根据楼层用户类别及工程提出的近、 远期终端设备要求确定每层的信息点（TO）数，在确定 信息点数及位置时，应考虑终端设备将来可能产生的移动、 修改、重新安排，以便于对一次性建设和分期建设的方案 选定。 当工作区为开放式大密度办公环境时，宜采用区域 式布线方法，即从楼层配线设备（FD）上将多对数电缆 布至办公区域，根据实际情况采用合适的布线方法，也可 通过集合点（CP）将线引至信息点（TO）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
☞ 综合布线水平子系统设计
设计步骤 水平子系统设计的步骤一般为，首先进行需求分析， 与用户进行充分的技术交流和了解建筑物用途，然后要认 真阅读建筑物设计图纸，确定工作区子系统信息点位置和 数量，完成点数表，其次进行初步规划和设计，确定每个 信息点的水平布线路径，最后进行确定布线材料规格和数 量，列出材料规格和数量统计表。综合布线水平子系统设 计一般工作流程如图5-1所示。
需求分析
技术交流
阅读建筑物图纸 规划和设计 材料规格和数量统计
图5-1 综合布线水平子系统设计一般工作流程
任务综合布线水平子系统设计
需求分析 需求分析是综合布线系统设计的首项重要工作，水
平子系统是综合布线系统工程中最大的一个子系统，使用 的材料最多，工期最长，投资最大，也直接决定每个信息 点的稳定性和传输速度。主要涉及布线距离、布线路径、 布线方式和材料的选择，对后续水平子系统的施工是非常 重要的，也直接影响网络综合布线系统工程的质量、工期， 甚至影响最终工程造价。
任务综合布线水平子系统设计
☞ 综合布线水平子系统的布线基本要求
水平子系统是综合布线结构的一部分，它 将垂直子系统线路延伸到用户工作区，实现信 息插座和管理间子系统的连接，包括工作区与 楼层配线间之间的所有电缆、连接硬件（信息 插座、插头、端接水平传输介质的配线架、跳 线架等）、跳线线缆及附件。
任务综合布线水平子系统设计
需求分析首先按照楼层进行分析，分析每个楼层的 设备间到信息点的布线距离、布线路径，逐步明确和确认 每个工作区信息点的布线距离和路径。
任务综合布线水平子系统设计
技术交流 在进行需求分析后，要与用户进行技术交流，这是
非常必要的。由于水平子系统往往覆盖每个楼层的立面和 平面，布线路径也经常与照明线路、电器设备线路、电器 插座、消防线路、暖气或者空调线路有多次的交叉或者并 行，因此不仅要与技术负责人交流，也要与项目或者行政 负责人进行交流。在交流中重点了解每个信息点路径上的 电路、水路、气路和电器设备的安装位置等详细信息。在 交流过程中必须进行详细的书面记录，每次交流结束后要 及时整理书面记录。
综合布线 任务5 综合布线水平子系统
设计
任务综合布线水平子系统设计
☆ 学习目标
了解综合布线水平子系统的布线基本要求； 了解综合布线水平子系统设计的步骤、方法、
内容；
能选择槽（管）大小、能确定管道中缆线的布
放根数；
能根据环境条件选用相应的缆线和配线设备； 能进行缆线的暗埋设计和明装设计。
任务综合布线水平子系统设计
它与垂直子系统的区别是：水平子系统总是在一个楼 层上，仅与信息插座、管理间子系统连接。
水平子系统的管路敷设、线缆选择将成为综合布线 系统中重要的组成部分。
水平布线应采用星型拓朴结构，每个工作区的信息 插座都要和管理区相连。每个工作区一般需要提供语音和 数据两种信息插座。
任务综合布线水平子系统设计
☞综合布线水平子系统设计应考虑的几个问题
☆ 任务描述
以校园综合布线系统的设计为例，完成综合布线
水平子系统设计 ➢ 按照楼层进行分析，分析每个楼层的设备间到
信息点的布线距离、布线路径，明确和确认每个工作 区信息点的布线距离和路径；
➢ 确定布线材料规格和数量； ➢ 数据点、语音点水平电缆长度统计； ➢ 利用Microsoft Visio 2003绘制综合布线系统 水平子系统的图纸； ➢ 进行缆线的暗埋设计和明装设计； ➢ 编写综合布线系统水平子系统的设计文件。
任务综合布线水平子系统设计
水平子系统的规划和设计 水平子系统缆线的布线距离规定 按照GB50311-2007国家标准的规定，水平子系统属
于配线子系统中，对于缆线的长度做了统一规定，配线子 系统各缆线长度应符合图5-2的划分并应符合下列要求：
➢ 配线子系统信道的最大长度不应大于100m。其中 水平缆线长度不大于90米，一端工作区设备连接跳线不 大于５米，另一端设备间（电信间）的跳线不大于５米， 如果两端的跳线之和大于10m时，水平缆线长度(90m)应 适当减少，保证配线子系统信道最大长度不应大于100m。
任务综合布线水平子系统设计
➢ 配线电缆宜采用八芯非屏蔽双绞线，语音口和数 据口宜采用五类、超五类或六类双绞线，以增强系 统的灵活性，对高速率应用场合，宜采用多模或单 模光纤，每个信息点的光纤宜为四芯。 ➢ 信息点应为标准的RJ45型插座，并与线缆类别相 对应，多模光纤插座宜采用SC接插形式，单模光纤 插座宜采用FC插接形式。信息插座应在内部做固定 连接，不得空线、空脚。要求屏蔽的场合，插座须 有屏蔽措施。 ➢ 水平子系统可采用吊顶上、地毯下、暗管、地槽 等方式布线。 ➢ 信息点面板应采用国际标准面板。
任务综合布线水平子系统设计
阅读建筑物图纸 索取和认真阅读建筑物设计图纸是不能省略的程序，
通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、 弱电路径，特别是主要电器设备和电源插座的安装位置， 重点掌握在综合布线路径上的电器设备、电源插座、暗埋 管线等。在阅读图纸时，进行记录或者标记，正确处理水 平子系统布线与电路、水路、气路和电器设备的直接交叉 或者路径冲突问题。
➢ 水平子系统应根据楼层用户类别及工程提出的近、 远期终端设备要求确定每层的信息点（TO）数，在确定 信息点数及位置时，应考虑终端设备将来可能产生的移动、 修改、重新安排，以便于对一次性建设和分期建设的方案 选定。
➢ 当工作区为开放式大密度办公环境时，宜采用区域 式布线方法，即从楼层配线设备（FD）上将多对数电缆 布至办公区域，根据实际情况采用合适的布线方法，也可 通过集合点（CP）将线引至信息点（TO）。
任的正确性，并对故障进行处理； 成功实现本局模块2内的用户可以互相呼叫，
遇到问题可以成功排障；
总结本局成功呼叫的呼叫流程。
任务综合布线水平子系统设计
☆ 任务学习引导
1 综合布线水平子系统的布线基本要求 2 综合布线水平子系统设计应考虑的几个问题 3 综合布线水平子系统设计
