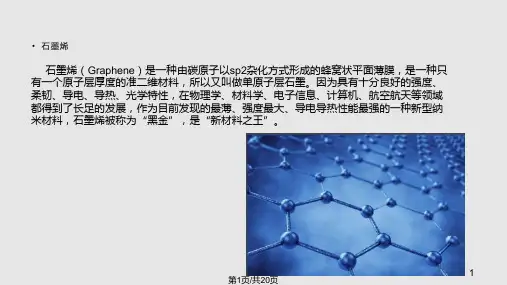

石墨烯增强镁基复合材料PPT课件
/AZ91复合材料）
采用相同的工艺制备 AZ91镁合金、GNZ /AZ91复合粉及复合
材料
12
第12页/共20页
一、性能测试结果
由表看出， MGO (氧化石墨烯)/AZ91复合材料的屈服强度、抗拉强度、 伸长率和显微硬度最大，分别为224.85MPa ， 268.89MPa ， 伸长率 8.15%、显微硬度70.14，比不添加石墨烯的AZ91镁合金的分 别 提 高 了 39.7％ ， 21.6％ ， 35.4％ ， 31.8％，与GNS（石墨烯纳米片） /AZ91复合材料（添加石墨烯纳米片的AZ91镁合金）相比，其性能也 是比较优越。
14
第14页/共20页
• AZ91 镁合金及其复合材料的拉伸断口形貌和 EDS 谱
15
第15页/共20页
结论：氧化石墨烯增强 AZ91 镁基复合材料的屈服强度、伸长率和显微硬度分 别为 224.85 MPa ，8.15%和70.14HV ，比 AZ91镁合金基体的分别提高了 39.7% ， 35.4%和31.8%；而以石墨烯纳米片为增强相时复合材料的屈服强度、 伸长率和显微硬度分别为191.86 MPa ， 6.72％和60.42HV ，比基体的仅提高 了 18.7％ ， 9.9％ 和 13.5％ ；氧化石墨烯上的含氧官能团与镁合金基体发生 界面反应生成了MgO，有利于提高石墨烯与镁合金基体的界面结合强度。 通过以上两组实验对比，氧化石墨烯增强镁基复合材料无论在屈服强度抗拉 强度，伸长率以及硬度上都是最好的。
6
第6页/共20页
• 镁基复合材料研究现状概要
青海大学的韩丽等采用溶胶-凝胶法制备了CuO 涂覆 Mg2B2O5 晶须增强镁 基复合材料并对其界面结构进行了研究，发现CuO 涂覆可以改善界面处的结合强 度，材料的抗拉强度和断后伸长率相较于未涂覆前分别提高了 37.6%和 35.7%。 李坤等也采用溶胶-凝胶法在碳纤维表面制备出了均匀且无裂纹的 SiO2 涂层，进 而制备得到了SiO2涂覆碳纤维增强镁基复合材料，分析发现虽然复合材料的极限 拉伸强度值只有 527MPa，远远偏离了理论值，但是碳纤维表面的 SiO2 涂层可 明显促进液态镁对碳纤维的润湿。通过液态超声结合固态搅拌的方法成功制备出 了块体石墨烯颗粒增强镁基复合材料，石墨烯在基体中分布均匀，复合材料的性 能强化明显，1.2%石墨烯复合材料的显微硬度可达 66kg/mm2，比相同工艺条件 下纯镁的性能提升了78%。
采用相同的工艺制备 AZ91镁合金、GNZ /AZ91复合粉及复合
材料
12
第12页/共20页
一、性能测试结果
由表看出， MGO (氧化石墨烯)/AZ91复合材料的屈服强度、抗拉强度、 伸长率和显微硬度最大，分别为224.85MPa ， 268.89MPa ， 伸长率 8.15%、显微硬度70.14，比不添加石墨烯的AZ91镁合金的分 别 提 高 了 39.7％ ， 21.6％ ， 35.4％ ， 31.8％，与GNS（石墨烯纳米片） /AZ91复合材料（添加石墨烯纳米片的AZ91镁合金）相比，其性能也 是比较优越。
14
第14页/共20页
• AZ91 镁合金及其复合材料的拉伸断口形貌和 EDS 谱
15
第15页/共20页
结论：氧化石墨烯增强 AZ91 镁基复合材料的屈服强度、伸长率和显微硬度分 别为 224.85 MPa ，8.15%和70.14HV ，比 AZ91镁合金基体的分别提高了 39.7% ， 35.4%和31.8%；而以石墨烯纳米片为增强相时复合材料的屈服强度、 伸长率和显微硬度分别为191.86 MPa ， 6.72％和60.42HV ，比基体的仅提高 了 18.7％ ， 9.9％ 和 13.5％ ；氧化石墨烯上的含氧官能团与镁合金基体发生 界面反应生成了MgO，有利于提高石墨烯与镁合金基体的界面结合强度。 通过以上两组实验对比，氧化石墨烯增强镁基复合材料无论在屈服强度抗拉 强度，伸长率以及硬度上都是最好的。
6
第6页/共20页
• 镁基复合材料研究现状概要
青海大学的韩丽等采用溶胶-凝胶法制备了CuO 涂覆 Mg2B2O5 晶须增强镁 基复合材料并对其界面结构进行了研究，发现CuO 涂覆可以改善界面处的结合强 度，材料的抗拉强度和断后伸长率相较于未涂覆前分别提高了 37.6%和 35.7%。 李坤等也采用溶胶-凝胶法在碳纤维表面制备出了均匀且无裂纹的 SiO2 涂层，进 而制备得到了SiO2涂覆碳纤维增强镁基复合材料，分析发现虽然复合材料的极限 拉伸强度值只有 527MPa，远远偏离了理论值，但是碳纤维表面的 SiO2 涂层可 明显促进液态镁对碳纤维的润湿。通过液态超声结合固态搅拌的方法成功制备出 了块体石墨烯颗粒增强镁基复合材料，石墨烯在基体中分布均匀，复合材料的性 能强化明显，1.2%石墨烯复合材料的显微硬度可达 66kg/mm2，比相同工艺条件 下纯镁的性能提升了78%。
石墨烯简介PPT课件
精选
17
应用与性能的关系
E
Relation between application and performance
精选
应用与性能的关系
精选
20
应用与性能的关系
透明度大
透明电极
电导率高
触控屏幕
比表面积大
太阳能电池
力学性能好 导热系数大
晶体管 复合材料
电子迁移率高
锂离子电池
精选
21
应用与性能的关系
B
精选
石墨烯的性能
力学性质：106N/cm2 光学性质：2.3%
Science, 321, 385 (2008) Science 320, 1308 (2008)
热学性质：5300 W/mK 电学性质：1/300光速
Nano Lett. 8, 902 (2008) Science, 306, 666 (2004)
精选
16
石墨烯的表征—其它方法
石墨烯表征方法
热重—示差扫描
用于分析温度变化过程中的物理化学变化，如物质含量、 分解和氧化还原等，研究样品的热失重行为和热量变化。
低温氮吸附测试
测定石墨烯的孔结构和比表面积，计算比表面积、孔径大小、 孔分布、孔体积等物理参数。
傅里叶变换红外光谱分析（FT-IR）
用来识别化合物和结构的官能团，在石墨烯制备中主要用于 氧化石墨烯的基面和边缘位的官能团的识别。
石墨烯的优异性能
精选
19
制备方法 Preparation Method
C
精选
机械剥离法
碳纳米管横向切割法
微波法 电弧放电法 光照还原法 外延生长法
石墨烯制备方法
石墨氧化还原法 电化学还原法

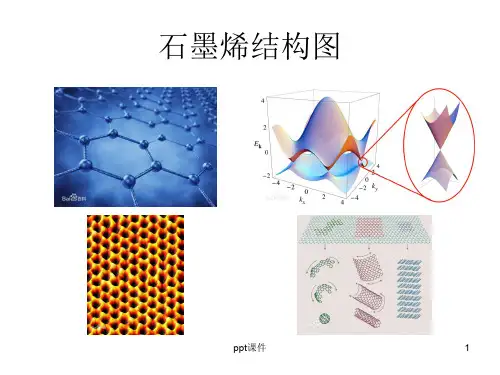

石墨烯结构图 ppt课件
铁数十倍的强度和极好的透光性，它的出现有望
在现代电子科技领域引发一轮革命。在石墨烯中，
电子能够极为高效地迁移，而传统的半导体和导
体，例如硅和铜远没有石墨烯表现得好。由于电
子和原子的碰撞，传统的半导体和导体用热的形 式释放了一些能量，2013年一般的电脑芯片以这 种方式浪费了72%-81%的电能，石墨烯则不同， 它的电子能量不会被损耗，这使它具有了非比寻 常的优良特性。
ppt课件
11
石墨烯——改变世界的神奇新材料
• 一片碳，看似普通，厚度为单个原子，却使两位科学
家获得诺贝尔奖．这种全新材料名为“石墨烯”， 石，它有着和铜一样出色的导电性；作为热导体，它比 目前任何其他材料的导热效果都好，而且它几乎是完全透 明的．利用石墨烯，科学家能够研发一系列具有特殊性质 的新材料．比如，石墨烯晶体管的传输速度远远超过目前 的硅晶体管，因此有希望应用于全新超级计算机的研发； 石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电 池．如果和其他材料混合，石墨烯还可用于制造更耐热、 更结实的电导体，从而使新材料更薄、更轻、更富有弹性， 从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣， 甚至未来的太空电梯都可以以石墨烯为原料．因此，其应 用前景十分广阔．
尽管特斯拉实现这种高性能石墨烯电池的量产，可能 需要数年的时间，但是只要能够做出高性能石墨烯电池， 那么电动汽车就没有什么值得挑剔的了。这也意味着，电 动汽车离成为主流又更近了一步。
ppt课件
9
石墨烯时代
任正非在接受媒体采访时声称，未来10 至20年内会爆发一场技术革命，“我认为 这个时代将来最大的颠覆，是石墨烯时代 颠覆硅时代”，“现在芯片有极限宽度， 硅的极限是七纳米，已经临近边界了，石 墨是技术革命前沿”。这里提到的石墨烯。
在现代电子科技领域引发一轮革命。在石墨烯中，
电子能够极为高效地迁移，而传统的半导体和导
体，例如硅和铜远没有石墨烯表现得好。由于电
子和原子的碰撞，传统的半导体和导体用热的形 式释放了一些能量，2013年一般的电脑芯片以这 种方式浪费了72%-81%的电能，石墨烯则不同， 它的电子能量不会被损耗，这使它具有了非比寻 常的优良特性。
ppt课件
11
石墨烯——改变世界的神奇新材料
• 一片碳，看似普通，厚度为单个原子，却使两位科学
家获得诺贝尔奖．这种全新材料名为“石墨烯”， 石，它有着和铜一样出色的导电性；作为热导体，它比 目前任何其他材料的导热效果都好，而且它几乎是完全透 明的．利用石墨烯，科学家能够研发一系列具有特殊性质 的新材料．比如，石墨烯晶体管的传输速度远远超过目前 的硅晶体管，因此有希望应用于全新超级计算机的研发； 石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电 池．如果和其他材料混合，石墨烯还可用于制造更耐热、 更结实的电导体，从而使新材料更薄、更轻、更富有弹性， 从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣， 甚至未来的太空电梯都可以以石墨烯为原料．因此，其应 用前景十分广阔．
尽管特斯拉实现这种高性能石墨烯电池的量产，可能 需要数年的时间，但是只要能够做出高性能石墨烯电池， 那么电动汽车就没有什么值得挑剔的了。这也意味着，电 动汽车离成为主流又更近了一步。
ppt课件
9
石墨烯时代
任正非在接受媒体采访时声称，未来10 至20年内会爆发一场技术革命，“我认为 这个时代将来最大的颠覆，是石墨烯时代 颠覆硅时代”，“现在芯片有极限宽度， 硅的极限是七纳米，已经临近边界了，石 墨是技术革命前沿”。这里提到的石墨烯。
石墨烯纳米材料PPT课件
第12页/共20页
三、石墨烯的表征——拉曼光谱（Raman）
第13页/共20页
石墨烯的拉曼光谱由若干峰组成，主要为G峰，D峰以及G’峰。
514nm激光激发下单层石墨烯的典型拉曼光谱
由图，G峰是石墨烯的主要特征峰， 由sp2碳原子的面内振动引起的，出 现在1580cm-1附近，该峰能有效反 映石墨烯的层数；D峰被认为是石 墨烯的无序振动峰，它是由于晶格 振动离开布里渊区中心引起的，用 于表征石墨烯样品中的结构缺陷或 边缘；G’峰是双声子共振二阶拉曼 峰，用于表征石墨烯样品中碳原子 的层间堆垛方式。
第17页/共20页
石墨烯五大应用领域
•
1.光电产品领域，以其非常好的透光性、导电性和可弯曲性，在触摸屏、
可穿戴设备、OLED（有机电激光显示）、太阳能等领域中发挥作用。这也是目前来自认最可能首先实现商品化的领域。
•
2.能源技术领域，主要依赖于石墨烯超高的比表面积、超轻的重量和非常
好的导电性。采用石墨烯的超级电容器，其极限储能密度是现有材料的2-5倍
END
第19页/共20页
感谢您的观看！
第20页/共20页
