EI型扼流圈计算方法

怎样计算电子镇流器扼流圈的参数

怎样计算电子镇流器扼流圈的参数在电子镇流器和电子镇流器和能源开发节能灯电感电感节能节能灯，镇流器经常遇到的感应器和过滤器的电感值计算问题。

电感值的公式，但更多的麻烦，以及必要的仪器的测量参数的情况缺乏磁性材料，应严格按照公式是困难的，如果有设计和仿真软件，当然，宽松的。

2传统的程式设计例如：要设计40W电子镇流器，电路需要L=1.6mH的电感，试计算磁芯大小、绕线匝数、磁路气隙长度。

首先，计算磁芯截面积，确定磁芯尺寸。

为此，可由式（1）计算出磁芯面积乘积ApAp=(392L×Ip×D2)/ΔBm(1)式中：Ap——磁芯面积乘积cm4L——要求的电感值HIp——镇流线圈通过的电流峰值AΔBm——脉冲磁感应增量TD——镇流线圈导线直径mm根据磁芯面积乘积Ap的计算值在设计手册中选择标准规格磁芯或自行设计磁芯尺寸。

在此ΔBm一般取饱和磁感强度的1/2～2/3，即：ΔBm=（）Bs。

Bs在一般磁材手册中都是给定的，可以查找出来，所以，一般说，由式（1）计算磁芯尺寸，并不是难事，难在磁材本身参数的分散性，同一炉磁芯的参数差别有时会很大，手册中给出的Bs—H曲线和参数是统计平均值，所以依据式（1）算出的尺寸，还要在实际使用中反复检验修正。

磁芯尺寸确定以后，计算空气隙（对EI型磁芯就是夹多厚的垫片，对于环型铁芯就是开多宽的间隙）一般是按式（2）计算：lg=(2)式中：lg——磁芯气隙长度cmL——所需的电感值HIp——线圈中通过的电流峰值AΔBm——脉冲磁感应增量TSp——磁芯截面积cm2一般地说，根据式（2）计算气隙大小，也不会太困难。

困难仍在于ΔBm值，仅是厂家的统计平均值，对于同一规格的磁芯，不同厂家也是不同的，所以，依据式（2）算出的lg，仅是个大概值，还须在实际中去反复修正，也就是再试凑。

磁芯尺寸确定了，气隙长度也确定了，就可以确定需绕多少匝，才能达到所需的电感值L。

根据L=4μ•N2×10－9×A(3) 可得N=(4)式中：N——为所需的绕组匝数A——磁芯的几何形状参数要根据式（4）算出匝数，关键是要知道导磁率μ为多少，从厂家给的磁材手册上查，μ值也只是个范围。

低频扼流圈的设计计算

低频扼流圈的设计计算
低频扼流圈与滤波电容器相配合，使整流后的波纹系数达到使用要求。

一般音频电压放大级的波纹系数为0.001%-0.05%，而音频功率放大级的波纹系数在0.1-3%之间．
低频扼流圈的设计按以下步骤进行。

1 确定电感量
当使用L型滤波电路时，输出端的波纹系数为
式中：Ｌ－－扼流圈的电感量Ｃ－－滤波电容的电容量
当使用π形滤波电路时，输出端的波纹系数为
式中：Ｌ－－扼流圈的电感量Ｃ１Ｃ２－－分别为滤波输入和输出电容量ＲＬ－－负载直流电阻
如果已知时路所需的波纹系数，滤波电容器的电容量也已确定，便可从上面的公式中求出低频扼流圈所需的最小电感量。

2 确定铁心的体积
低频扼流圈是由空心线圈插入硅钢片铁心组成的，因此确定铁心的体积是很重要的。

它可以由下式计算确定:
式中：ＶＣ－－铁心体积Ｌ－－所需电感量Ｉ０－－流过扼流圈ＫＬ－－与Ｌ和Ｉ０有关的系数
表一ＫＬ，Ｌ，Ｉ０的关系
3 确定铁心型号及铁心叠厚
由E形硅钢片铁心标准可知，铁心的磁路长度认约为铁心中心舌宽a的s.6倍，因此可根据下式求出舌宽a的尺寸:
再根据下式求出硅钢片的叠厚：
4 确定线圈匝数
首先根据下式计算Ｋ１值
计算出Ｋ１值后，根据图一所示的曲线图求出ＫＯ，然后求出Ｎ
Ｎ＝ＫＯ．Ｌc／Ｉ0 图一ＫＯ曲线。

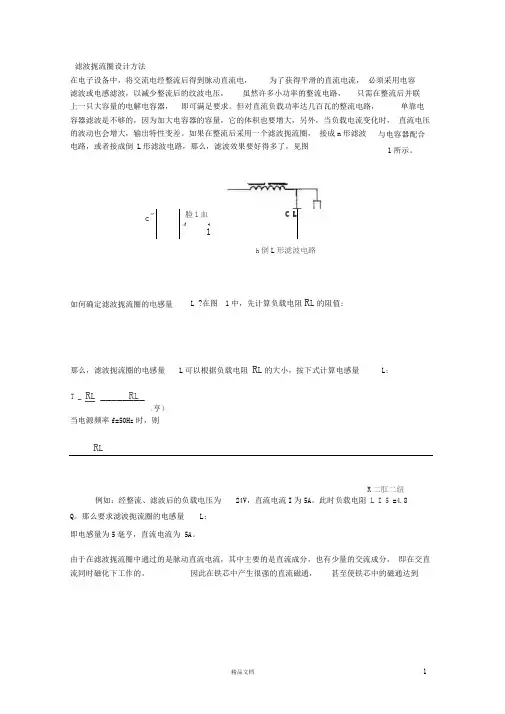

滤波扼流圈设计方法

滤波扼流圈设计方法在电子设备中，将交流电经整流后得到脉动直流电，为了获得平滑的直流电流，必须采用电容滤波或电感滤波，以减少整流后的纹波电压，虽然许多小功率的整流电路，只需在整流后并联上一只大容量的电解电容器，即可满足要求。

但对直流负载功率达几百瓦的整流电路，单靠电容器滤波是不够的，因为加大电容器的容量，它的体积也要增大，另外，当负载电流变化时，直流电压的波动也会增大，输出特性变差。

如果在整流后采用一个滤波扼流圈，接成n 形滤波电路，或者接成倒 L 形滤波电路，那么，滤波效果要好得多了，见图当电源频率f=50Hz 时，则R LR 二肛二纽例如：经整流、滤波后的负载电压为24V ，直流电流I 为5A 。

此时负载电阻 L I 5 =4.8Q 。

那么要求滤波扼流圈的电感量L:即电感量为5毫亨，直流电流为 5A 。

由于在滤波扼流圈中通过的是脉动直流电流，其中主要的是直流成分，也有少量的交流成分，即在交直流同时磁化下工作的。

因此在铁芯中产生很强的直流磁通，甚至使铁芯中的磁通达到与电容器配合1所示。

c"脸1血41 C L1如何确定滤波扼流圈的电感量L ?在图 1中，先计算负载电阻R L 的阻值:那么，滤波扼流圈的电感量L 可以根据负载电阻 R L 的大小，按下式计算电感量L:R L T _ R L ________（亨）h 倒L 形滤波电路饱和状态。

制造这样的扼流圈，在铁芯的磁路中都留有一定的空气隙 Ig 以防止直流磁通的饱和。

滤波扼流圈的铁芯体积 V 、线圈匝数N 和空气隙Ig ，是由三个有相互关系的电气参数，即:电感量L 、直流磁化电流I 和线圈两端的交流的电压U~而决定的。

滤波扼流圈的匝数、和通过的直流电流，因而在铁芯中产生直流磁通，同时在直流电流中还含有纹波电压，因此在铁芯中也含有一部分交变的磁通，它叠加在直流磁通上，见图2所示。

滤波扼流圈的磁路是由铁芯的磁路长度 ic 和空气隙Ig 两部分组成。

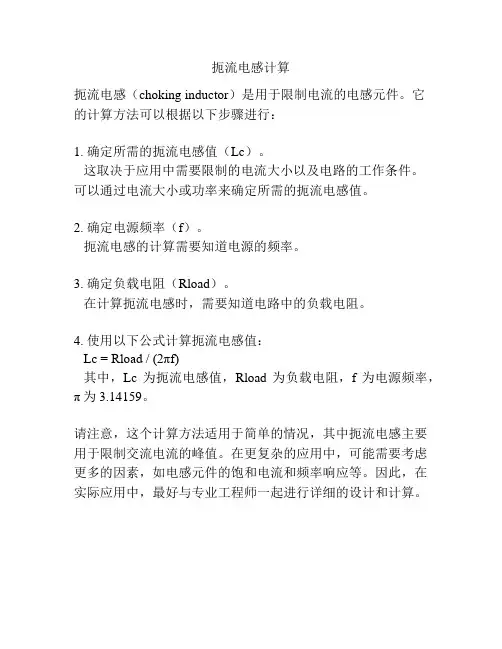

扼流电感计算

扼流电感计算
扼流电感（choking inductor）是用于限制电流的电感元件。

它
的计算方法可以根据以下步骤进行：
1. 确定所需的扼流电感值（Lc）。

这取决于应用中需要限制的电流大小以及电路的工作条件。

可以通过电流大小或功率来确定所需的扼流电感值。

2. 确定电源频率（f）。

扼流电感的计算需要知道电源的频率。

3. 确定负载电阻（Rload）。

在计算扼流电感时，需要知道电路中的负载电阻。

4. 使用以下公式计算扼流电感值：
Lc = Rload / (2πf)
其中，Lc为扼流电感值，Rload为负载电阻，f为电源频率，π为3.14159。

请注意，这个计算方法适用于简单的情况，其中扼流电感主要用于限制交流电流的峰值。

在更复杂的应用中，可能需要考虑更多的因素，如电感元件的饱和电流和频率响应等。

因此，在实际应用中，最好与专业工程师一起进行详细的设计和计算。

来源：大比特电子网时间：2009-04-10 阅读： 245次标签：变压器设计电流如何间隙扼流圈变压器是一种特殊类型变压器，其通常作用是通直流、阻交流电感线圈，再加上铁心组成一个滤波性变压器，它能降低峰值电压，而且降低无效功率，提高有效功率的滤波电气部件。

在电子电路中应用相当广泛。

在日异更新的电器产品中，要求其电气特性更加严格。

如何使品质更加优良，其中追加扼流圈变压器是非常必要的。

因此如何更好设计出一款性能好的产品，对设计者提出了更高的要求，本文提供的设计方法是如何设计出性价比好的扼流圈变压器,如何合理地选择估算输出功率、骨架型号、线径大小、温升等等。

大家都知道，电感计算方法很多，通用计算式如下：L=电感值(H亨利) 信息来源:N=线圈的圈数μ=磁导率Ae=铁心的截面积(cm2)Lc=磁路长(cm)I=电流(A)所以影响电感值的因素很多，与磁导率、圈数的平方、铁心的截面积成正比，与平均磁路长成反比。

如果要确定扼流圈变压器的大小，需根据以下计算式进行计算：计算扼流圈变压器的容量VA=LI2如果是无间隙铁心情况下:LI2=3.35Ae2×10-3 (经验公式)如果在EI型铁心情况下，此公式可变换成：其中：L=电感值(H亨利)， I=电流值(A); Ae=铁心截面积(cm2)Ae=A×B×0.9 (cm2) (A=中间铁心的长度cm，B=铁心的厚度cm) 如图1所示。

为了更详细说明以上问题，现举例EI型扼流圈变压器的设计方法。

此变压器的规格条件如下：① 电感L=0.5H② 使用频率数F=50Hz③ 电流A=70mA(直流)④ 直流电阻=35Ω±10%1、首先由容量来确定铁心的尺寸：容量：LI2= 0.5×0.072=2.45mH=3.35Ae2×10-3 =3.35×0.82×10-3 =2.15mH根据上述公式：由铁心资料可选取EI-28-A0 (厚度为11mm) S=1.1×0.8×0.9=0.8 cm22、铁心容积为V=(2.5×2.8-2×(0.6×1.7))×1.1×0.9=4.91(cm3)3、磁路长Lc=6.2cm详细EI28铁心尺寸见如图2所示。

滤波器扼流圈计算

滤波器扼流圈计算（B）1整流用平滑滤波器扼流圈计算××0.052.001 实例1～7P45-692 交流扼流圈计算××0.052.0073 补偿扼流圈计算××0.052.011编著：姚文生 2006年1月上饶目录I 、整流用平滑滤波扼流圈的典型计算（××4.052.001）整流滤波扼流圈是无线电仪器中重要的自行设计铁心器件，目前设计方法多而不一，各有其特点，但典型的设计还不多见，编者根据几年来的实践，试图推荐一种“典型”计算，愿和大家商确。

本文规定采用E 型叠片铁心或带状的ED ，CD 型铁心，压制底筒的无线电仪器用的整流滤波扼流圈的典型计算步骤，本计算备有大量计算图表可供选用，有着准确简单、轻小、经济的特点。

扼流圈设计任务中应给出的主要参数：1、电感L （h ） 5、线圈电阻R （Ω）2、整流电流I o （A ） 6、要求之温升△τ（℃）3、整流频率f o （Hz ） 7、交流电压U ～（V ）4、电网频率f （Hz ） 8、直流电位U ＝（V ）一、扼流圈的结构计算1、扼流圈的容量：p Д＝ωo L ·20I （V A ）（1）2P TP ＝0.5P Д222L ·20I （V A ） 3、选铁心：由P TP 从标准铁心系列中选取一相近之铁心。

图I 铁心（A ）叠片铁心（B ）带绕铁芯SJ100-65 SJ103-85铁心参数铁心型号钢片材料及厚度d*acbH Icm S cr cm 2 S ok cm 2 S k cm 2 I m cm G c kg K ok*钢片厚度根据整流频率计算d d ≤ （mm ）线圈的平均匝长1M ＝（5.14α＋2b ）×10－1 （cm ）（4）散热面积：对E 型铁心按下式计算：S k ＝（15b α＋43α2）×10－2 （cm 2）（5）对ED 型铁心按下式计算：S k ＝31α2×10-2（cm 2）（6）对CD 型铁心S k 可参看带状卷绕铁芯尺寸计算。

低频扼流圈的设计计算

低频扼流圈的设计计算
低频扼流圈与滤波电容器相配合，使整流后的波纹系数达到使用要求。

一般音频电压放大级的波纹系数为0.001%-0.05%，而音频功率放大级的波纹系数在0.1-3%之间．
低频扼流圈的设计按以下步骤进行。

1 确定电感量
当使用L型滤波电路时，输出端的波纹系数为
式中：Ｌ－－扼流圈的电感量Ｃ－－滤波电容的电容量
当使用π形滤波电路时，输出端的波纹系数为
式中：Ｌ－－扼流圈的电感量Ｃ１Ｃ２－－分别为滤波输入和输出电容量ＲＬ－－负载直流电阻
如果已知时路所需的波纹系数，滤波电容器的电容量也已确定，便可从上面的公式中求出低频扼流圈所需的最小电感量。

2 确定铁心的体积
低频扼流圈是由空心线圈插入硅钢片铁心组成的，因此确定铁心的体积是很重要的。

它可以由下式计算确定:
式中：ＶＣ－－铁心体积Ｌ－－所需电感量Ｉ０－－流过扼流圈ＫＬ－－与Ｌ和Ｉ０有关的系数
表一ＫＬ，Ｌ，Ｉ０的关系
3 确定铁心型号及铁心叠厚
由E形硅钢片铁心标准可知，铁心的磁路长度认约为铁心中心舌宽a的s.6倍，因此可根据下式求出舌宽a的尺寸:
再根据下式求出硅钢片的叠厚：
4 确定线圈匝数
首先根据下式计算Ｋ１值
计算出Ｋ１值后，根据图一所示的曲线图求出ＫＯ，然后求出Ｎ
Ｎ＝ＫＯ．Ｌc／Ｉ0 图一ＫＯ曲线。

一种快速准确计算共模扼流圈动态电感的方法

2018年10月电工技术学报Vol.33 No. 19 第33卷第19期TRANSACTIONS OF CHINA ELECTROTECHNICAL SOCIETY Oct. 2018 DOI：10.19595/ki.1000-6753.tces.171449一种快速准确计算共模扼流圈动态电感的方法张鹏飞1邹军1伍小刚2朱崇铭2（1. 清华大学电机系北京 1000842. 智能电网保护和运行控制国家重点实验室（南瑞集团公司）南京 211106）摘要共模扼流圈是通信线或电源滤波的重要组成部分，其对共模干扰信号的抑制起关键作用。

实际应用中，扼流圈内同时存在差模电流和共模电流，当差模电流较大时，不同数值的差模电流致使磁心不同程度的饱和，对应磁化曲线工作点进入非线性区，从而使得共模动态电感数值减小、扼流圈共模干扰抑制能力降低。

为快速、准确计算非线性情况下动态电感以评估扼流圈干扰抑制能力，根据场量对称关系建立共模扼流圈简化模型，通过有限元方法计算并提取不同差模电流下线圈电流与磁链的关系，利用Simpson数值微分公式计算磁心不同饱和程度下共模扼流圈动态电感。

结果表明：所建简化模型相对全模型计算速度提升4~5倍，同时相比传统向前差商法或中心差商法，其计算结果稳定性高、精度高。

关键词：共模扼流圈非线性动态电感Simpson数值微分公式中图分类号：TM153A Fast and Precise Method for Calculating Dynamic Inductance ofCommon Mode ChockZhang Pengfei1Zou Jun1 Wu Xiaogang2 Zhu Chongming2（1. Electrical Engineering Department Tsinghua University Beijing 100084 China2. State Key Laboratory of Smart Grid Protection and Control NARI Group CorporationNanjing 211106 China）Abstract Common mode choke is an important part of telecommunication system or power filter, which plays key role on the inhibition of common mode interference. There are both differential mode current and common mode current in the choke coil in practice. When the differential mode current value is pretty large, different values of the differential current will cause the core to be saturated in different degrees, and the corresponding operating point on magnetization curve will enter the nonlinear region, which will decrease the common mode dynamic inductance value and thus reduce suppression ability of common mode chock. In this paper, in order to quickly and accurately calculate the dynamic inductance in the nonlinear case for evaluating interference suppression ability, an simplified model of common mode choke is established basing on electromagnetic field symmetry, and the relationship between current and flux in the coil under different differential mode current is obtained from finite element method. Simpson numerical differential formula is used to calculate the common mode choke dynamic inductance under different saturate degrees of core. The results show that the simplified model in this paper is 4~5 times国家自然科学基金资助项目（51577103）。

EIM滤波器的设计方法

电源EMI滤波器的设计方法1. 确定fcn的一般方法扼流圈截止频率fcn要根据电磁兼容性设计要求确定。

对于骚扰源,要求将骚扰电平降低到规定的范围；对于接收器，其接收品质体现在对噪声容限的要求上。

对于一阶低通滤波器截止频率可按下式确定：骚扰源：fcn＝kT×(系统中最低骚扰频率)；接收机：fcn＝kR×(电磁环境中最低骚扰频率)。

式中，kT、kR根据电磁兼容性要求确定，一般情况下取1/3或1/5。

例如：电源噪声扼流圈或电源输出滤波器截止频率取fcn＝20～30kHz(当开关电源频率f=100kHz时)；信号噪声扼流圈截止频率取fcn＝10～30MHz(对传输速率为100Mbps的信息技术设备)。

此外，对于输入电流有特殊波形的设备，例如接有直接整流－电容滤波的电源输入电路(未作功率因数校正(PFC)的开关电源和电子镇流器之类电器通常如此)，要滤除2～40次电流谐波传导干扰，噪声扼流圈截止频率fcn可能取得更低一些。

例如，美国联邦通信委员会(FCC)规定电磁干扰起始频率为300kHz；国际无线电干扰特别委员会(CISPR)规定为150kHz；美国军标规定为10kHz。

2. 噪声滤波器电路当扼流圈插入电路后，其提供的噪声抑制效果，不但取决于扼流圈阻抗ZF大小，也与扼流圈所在电路前后阻抗(即源阻抗和负载阻抗)有关。

网络分析指出：在工作频率范围内，传输线输入输出阻抗匹配，可以最大限度传输信号功率；对于噪声，我们自然会想到插入噪声滤波器，使其输入输出阻抗在噪声频率范围内失配，以最大限度抑制噪声。

因此，噪声滤波器结构和构成元件的选择要由噪声滤波器所在电路的源阻抗和负载阻抗而定。

从这个意义上说抗EMI滤波器实际上是噪声失配滤波器。

这里，我们特别提出噪声失配概念有利于对噪声与噪声滤波器相互作用的分析(见后面应用原理部分)。

噪声滤波器电路通常采用π形、T形、L形电路结构及他们的组合等，作成低通滤波器，基本电路结构形式如图1所示。

扼流圈

1扼流圈参考数据（摘自《无线电技术手册》190页）自己绕制的数据可按下表参考，对于不是连续工作的设备，铁芯截面积、圈数、线径都可以适当减小。

自制低频扼流圈数据参考扼流圈的设计《无线电技术手册》187页例1，制作10H/100mA 扼流圈，用中心条宽A ＝2.8厘米的硅钢片，叠厚3.0厘米，查得该硅钢片平均磁力线J c ＝15.6cm1）计算铁芯截面积S j 2）计算截面积与平均磁力线的积V ＝S j ×J c ；要求： 3）计算出Y 后，根据计算图求出参数X4）根据下式计算圈数N5）查漆包线规格表确定线径:可采用0.27㎜漆包线。

X =Jc .N Io=15.60.1=2730(圈)×17.52Y -4查图得 =17.5X=131=Sj×Jc L×Io 0.17.634×10==213110×0.122103== 50(厘米 )2223=0.12L×Io 10×0.1×103×10Sj×Jc=2.8×3.0×15.6=131(厘米 )2≥Sj Jc L Io 22..Sj=铁芯截面积.Jc=平均磁力线长度103(厘米 )2Sj=3.0×2.8=8.4(厘米 )226）求铁芯间隙L G ：据图可得X ＝17.5向上交曲线M 于0.0042，即M=0.0042。

铁芯间隙L G 由下式计算（由于EI 铁芯的磁路两次通过间隙，所以实际间隔为1/2）7）检查铁芯窗口是否可以容下线包查漆包线规格表可知0.29㎜漆包线的外径d ′为0.33㎜，硅钢片窗口长度 C 为42㎜，高度B 为14㎜，采取乱绕方法绕制。

① 求每层可绕匝数NN ＝C ×0.9÷d 1′＝42×0.9÷0.33mm ＝114匝/层② 求需要绕多少层N ′N ′＝2730匝÷114匝/层＝24层③ 总厚度＝24层×0.33×1.2＝7.92×1.2＝9.5mm ④ 包括框架厚度＝1.5mm ＋9.5mm ＝11mm ＜窗口宽度14㎜结论: 总厚度小于窗口高度，由于初步按0.27㎜漆包线计算有较大富余，因此改为0.29㎜漆包线计算。

如何计算扼流圈及变压器的参数

如何计算扼流圈及变压器的参数电源牛和输出牛相关参数的计算和设计已基本搞懂了。

现在没有查到关于扼流线圈相关参数的设计，想找大家请教一下。

比如手头有个电路，上面的扼流圈参数为10H、250mA，根据这个规格，如何计算采用的铁芯截面积，绕线的匝数，线径。

另外在实际绕制过程中需要注意一些什么问题？电感量与硅钢片的磁通密度B、铁芯的截面积S及线圈匝数N的平方成正比，公式记不太清了，记有具体的计算公式的本子我放在办公室了。

滤波电路里的扼流圈的电感量关系到滤波后的波纹系数，以CLC π型滤波为例，波纹系数S=4.1/(C×L×C)，S越小越好，功率级一般要求0.1～0.5％，电压放大级一般要求0.01～0.05％。

电流值要根据你应用的线路来选，即大于所通过的电流，并有一定的裕量。

而所能通过电流的大小由线径决定，线径D=1.13(I/J)＾2，其中I是电流（A），J是电流密度，表示每平方毫米(mm2)铜截面通过的电流安培数，一般取2—3.5安培／毫米2。

电流大则线径就要粗，而要达到一定的电感量，又必须有足够的匝数，这就要求铁芯的大小能容下这些线圈。

另外一个与扼流圈相关的参数是直流阻抗，直流阻抗大，则直流压降就大，直流阻抗与线径成反比，与线长（匝数）成正比。

把我记的资料整理一下，希望对大家有用：1.选取硅钢片的尺寸和窗口面积：应用经验公式近似计算硅钢片铁芯的舌宽：L0＝10?K?(L?I2)∧4 (mm)（∧4表示括号内开四次方）式中L为电感量（H），I为电流（A），标准型硅钢片取K＝3.0～3.6，有废料型取K＝2.4～3.0，并查出相应的窗口面积S0（mm2）2.匝数按下式计算：N＝S0?Km?J/I式中Km 为占积率，可取Km ＝0.27～0.35，J为电流密度，可取J＝2.5～3.0A/ mm23.导线截面积可按下式计算：g＝I/J （mm2）电源牛容量根据电路结构和电子管的使用如何选择？即要避免小马拉大车造成牛超负荷运行发热损坏. 也要避免大马拉小车.造成大财小用. 前提是牛要设计制作合理避免使用歪牛. 牛在正常使用中会征热是正常的, 因为铜损和铁损所耗功率转化为热能要散发. 这里有两个问题第一如何判断牛的质量？如何检测？衡量一牛的参数有哪些？第二如何正确选择马的大小即功率匹配（容量. 次级电压次级各组电流. 整流.滤波）, 能系统学习一下对Ｄ１Ｙ朋友是很有益, 本人也是老菜鸟, 但心善每伏匝数少了点吧？初级７００匝／２２０Ｖ＝３、１匝／Ｖ. 铁芯截面积３２Ｘ５Ｏ＝１６可以做到１６ＯＷ左右、初级电流１６０ｗ／２２０Ｖ＝０.７Ａ线径按２?５Ａ／ｍｍ宜选０、６２线径选择也太细了点吧？请教如何计算扼流圈的相关参数？一个输出变压器初级阻抗问题请教各位.一个输出变压器的初级阻抗符合这个电子管并且功率也足够,那么就可以使用在这个电路里面吗?而不必考虑是不是给这个电子管设计的吗? (假如6p3p单端用3.5k的但设计的时候功率设计的够300B的,假使300B也用3.5k的话,那么就可以直接来用吗?)功率足够当然可以用但是效果就不如专用的了不同的管子但有同样的阻抗和功率要求,同一个厂家设计时有什么不一样吗?300B是低内阻大电流10H的电感就够了6p3p是高内阻小电流要20H以上才合适所以300B的牛用在6P3P上会很差经实作，28X50，3.5K，初级0.21 2600T，次级8Ω0.8线绕133T，初5夹次4，初级每段500T，次级每段34T，次级两头用0.21绕12--13T 乱绕封口（上下贴双面胶，主要起封闭作用），层间用描图纸绝缘，段间用0.044玻璃纸和0.2电缆纸绝缘，次级稀绕初级密绕，描图纸宽度45mm，实际绕完后约42mm，电缆纸和玻璃纸42mm，对于次级圈数严格按133T，初级误差在50T无所谓，但两只变压器要对称，如果要加强低音，输出变压器可在次级80T抽头接输出管阴极，在变压器装配完成后，简单的配对可以用隔离变压器串电流表输入到初级，次级接10000Ω电阻，敲动铁心调整磁隙使电流一致，上紧螺丝浸漆烘干即可，供参考，28铁心做FU—7输出略小。

贴片共模扼流圈电感值

贴片共模扼流圈电感值贴片共模扼流圈是一种电子元器件，广泛应用于各种电子设备中，如电源、变压器、电感器等。

它的主要作用是抑制共模干扰，提高信号的传输质量。

贴片共模扼流圈具有体积小、重量轻、电感值稳定等特点，因此在我国的电子行业中得到了广泛的应用。

贴片共模扼流圈电感值的计算方法主要包括以下几种：1.根据电流大小计算：电感值（L）= 电流（I）× 电压（V）/ 频率（f）2.根据电感器长度、宽度和厚度计算：L = μ0 × (l × w × h) / (2 × π × r)3.根据电感器类型计算：L = √（μ1 × μ2 × ω1 × ω2）/ （ω1 + ω2）在选择贴片共模扼流圈电感值时，应根据实际应用场景和需求进行选择。

一般来说，电感值越大，抑制干扰能力越强；电感值越小，通过电流越大。

以下是一些常见的选择原则：1.电源滤波：电感值一般在10uH-100uH之间，可根据电源电压和电流大小进行选择。

2.信号滤波：电感值一般在1uH-10uH之间，可根据信号频率和电流大小进行选择。

3.高频应用：电感值应选择较小，以减小对信号的影响。

4.低频应用：电感值应选择较大，以提高抑制干扰能力。

在使用贴片共模扼流圈时，可能会遇到一些问题，如电感值不稳定、发热过多等。

以下是一些常见的解决方法：1.针对电感值不稳定：选择质量较好的原材料，提高生产工艺，减小误差。

2.针对发热过多：增加散热措施，如使用金属外壳或增加散热孔。

3.针对滤波效果不佳：检查电感值选择是否合适，可根据实际情况调整电感值。

总之，贴片共模扼流圈作为一种重要的电子元器件，在电子设备中发挥着关键作用。

正确选择和使用贴片共模扼流圈，可以有效提高电子设备的稳定性和可靠性。

扼流圈的计算公式

序号数量1
202
203
204
20520绕制工艺要求
1
线圈引出线在骨架引脚上绕紧且不少于1.5圈。

2
引脚镀锡温度应控制在450±20℃。

3请供应商提供各绕组间直流电阻图。

装配及绝缘处理
1
骨架材料应达到UL 安规等级：阻燃——UL94V-0级；相关温度指数RTI ：150℃以上。

2
磁芯用两层胶带固定，两磁芯之间用粘合剂粘合。

3
装配完成后将电感放入 130℃ 的温箱内烘干两小时。

4
真空浸漆后将电感放入 130℃ 的温箱内烘干八小时。

5
非真空浸漆时，应保证漆料进入绕组最内层。

6
剪去图纸中“剪切引脚”栏内指定的多余引脚。

7
在完成品顶部粘贴Drawing No.公差要求：± 0.1 mm
8气隙应在磁芯中柱均匀磨成。

2.0mH±3%2.2mH±3%1.65mH±3%1.8mH±3%1.5mH±3%电感量SIZE DRAWING NO.SHANGHAI YAMING LIGHTING Co.,Ltd Check
DATE 2008.5.23上海亚明灯泡厂有限公司
Design EE20C/6Approval 样品申购清单
A4SHEET OF 规格EE20C/6EE20C/6EE20C/6EE20C/6。

正激式开关电源的设计

7-3 正激式开关电源的设计中山市技师学院葛中海由于反激式开关电源中的开关变压器起到储能电感的作用，因此反激式开关变压器类似于电感的设计，但需注意防止磁饱和的问题。

反激式在20～100W 的小功率开关电源方面比较有优势，因其电路简单，控制也比较容易。

而正激式开关电源中的高频变压器只起到传输能量的作用，其开关变压器可按正常的变压器设计方法，但需考虑磁复位、同步整流等问题。

正激式适合50～250W 之低压、大电流的开关电源。

这是二者的重要区别！7.3.1 技术指标正激式开关电源的技术指标见表7-7所示。

表7-7 正激式开关电源的技术指标7.3.2 工作频率的确定工作频率对电源体积以及特性影响很大，必须很好选择。

工作频率高时，开关变压器和输出滤波器可小型化，过渡响应速度快。

但主开关元件的热损耗增大、噪声大，而且集成控制器、主开关元件、输出二极管、输出电容及变压器的磁芯、还有电路设计等受到限制。

这里基本工作频率0f 选200kHz ，则301020011⨯==f T =5μs 式中，T 为周期，0f 为基本工作频率。

7.3.3 最大导通时间的确定对于正向激励开关电源，D 选为40%～45%较为适宜。

最大导通时间max ON t 为max ON t =T ⨯max D （7-24）max D 是设计电路时的一个重要参数，它对主开关元件、输出二极管的耐压与输出保持时间、变压器以及和输出滤波器的大小、转换效率等都有很大影响。

此处，选max D =45%。

由式（7-24），则有max ON t =5μs ⨯0.45=2.25μs正向激励开关电源的基本电路结构如图7-25所示。

图7-25 正向激励开关电源的基本电路结构7.3.4 变压器匝比的计算1．次级输出电压的计算如图7-26所示，次级电压2V 与电压O V +F V +L V 的关系可以这样理解：正脉冲电压2V 与ON t 包围的矩形“等积变形”为整个周期T 的矩形，则矩形的“纵向的高”就是O V +F V +L V ，即()ON F L O t TV V V V ⨯++=2 （7-25）式中，F V 是输出二极管的导通压降，L V 是包含输出扼流圈2L 的次级绕组接线压降。

扼流圈参数[教学]

请教如何计算扼流圈的相关参数电源牛和输出牛相关参数的计算和设计已基本搞懂了。

现在没有查到关于扼流线圈相关参数的设计，想找大家请教一下。

比如手头有个电路，上面的扼流圈参数为10H、250mA，根据这个规格，如何计算采用的铁芯截面积，绕线的匝数，线径。

另外在实际绕制过程中需要注意一些什么问题？电感量与硅钢片的磁通密度B、铁芯的截面积S及线圈匝数N的平方成正比，公式记不太清了，记有具体的计算公式的本子我放在办公室了。

滤波电路里的扼流圈的电感量关系到滤波后的波纹系数，以CLC π型滤波为例，波纹系数S=4.1/(C×L×C)，S越小越好，功率级一般要求0.1～0.5％，电压放大级一般要求0.01～0.05％。

电流值要根据你应用的线路来选，即大于所通过的电流，并有一定的裕量。

而所能通过电流的大小由线径决定，线径D=1.13(I/J)＾2，其中I是电流（A），J是电流密度，表示每平方毫米(mm2)铜截面通过的电流安培数，一般取2—3.5安培／毫米2。

电流大则线径就要粗，而要达到一定的电感量，又必须有足够的匝数，这就要求铁芯的大小能容下这些线圈。

另外一个与扼流圈相关的参数是直流阻抗，直流阻抗大，则直流压降就大，直流阻抗与线径成反比，与线长（匝数）成正比。

把我记的资料整理一下，希望对大家有用：1.选取硅钢片的尺寸和窗口面积：应用经验公式近似计算硅钢片铁芯的舌宽：L0＝10•K•(L•I2)∧4 (mm)（∧4表示括号内开四次方）式中L为电感量（H），I为电流（A），标准型硅钢片取K＝3.0～3.6，有废料型取K＝2.4～3.0，并查出相应的窗口面积S0（mm2）2.匝数按下式计算：N＝S0•Km•J/I式中Km 为占积率，可取Km ＝0.27～0.35，J为电流密度，可取J＝2.5～3.0A/ mm23.导线截面积可按下式计算：g＝I/J （mm2）电源牛容量根据电路结构和电子管的使用如何选择？即要避免小马拉大车造成牛超负荷运行发热损坏. 也要避免大马拉小车.造成大财小用. 前提是牛要设计制作合理避免使用歪牛. 牛在正常使用中会征热是正常的, 因为铜损和铁损所耗功率转化为热能要散发. 这里有两个问题第一如何判断牛的质量？如何检测？衡量一牛的参数有哪些？第二如何正确选择马的大小即功率匹配（容量. 次级电压次级各组电流. 整流.滤波）, 能系统学习一下对Ｄ１Ｙ朋友是很有益, 本人也是老菜鸟, 但心善每伏匝数少了点吧？初级７００匝／２２０Ｖ＝３、１匝／Ｖ. 铁芯截面积３２Ｘ５Ｏ＝１６可以做到１６ＯＷ左右、初级电流１６０ｗ／２２０Ｖ＝０.７Ａ线径按２‧５Ａ／ｍｍ宜选０、６２线径选择也太细了点吧？请教如何计算扼流圈的相关参数？一个输出变压器初级阻抗问题请教各位.一个输出变压器的初级阻抗符合这个电子管并且功率也足够,那么就可以使用在这个电路里面吗?而不必考虑是不是给这个电子管设计的吗? (假如6p3p单端用3.5k的但设计的时候功率设计的够300B的,假使300B也用3.5k的话,那么就可以直接来用吗?)功率足够当然可以用但是效果就不如专用的了不同的管子但有同样的阻抗和功率要求,同一个厂家设计时有什么不一样吗?300B是低内阻大电流10H的电感就够了6p3p是高内阻小电流要20H以上才合适所以300B的牛用在6P3P上会很差经实作，28X50，3.5K，初级0.21 2600T，次级8Ω0.8线绕133T，初5夹次4，初级每段500T，次级每段34T，次级两头用0.21绕12--13T 乱绕封口（上下贴双面胶，主要起封闭作用），层间用描图纸绝缘，段间用0.044玻璃纸和0.2电缆纸绝缘，次级稀绕初级密绕，描图纸宽度45mm，实际绕完后约42mm，电缆纸和玻璃纸42mm，对于次级圈数严格按133T，初级误差在50T无所谓，但两只变压器要对称，如果要加强低音，输出变压器可在次级80T抽头接输出管阴极，在变压器装配完成后，简单的配对可以用隔离变压器串电流表输入到初级，次级接10000Ω电阻，敲动铁心调整磁隙使电流一致，上紧螺丝浸漆烘干即可，供参考，28铁心做FU—7输出略小。

整流滤波电感计算

输入您的搜索字词提交搜索表单搜索Web 2007-1-22 22:31:00滤波扼流圈设计方法1推荐在电子设备中，将交流电经整流后得到脉动直流电，为了获得平滑的直流电流，必须采用电容滤波或电感滤波，以减少整流后的纹波电压，虽然许多小功率的整流电路，只需在整流后并联上一只大容量的电解电容器，即可满足要求。

但对直流负载功率达几百瓦的整流电路，单靠电容器滤波是不够的，因为加大电容器的容量，它的体积也要增大，另外，当负载电流变化时，直流电压的波动也会增大，输出特性变差。

如果在整流后采用一个滤波扼流圈，与电容器配合接成π形滤波电路，或者接成倒L形滤波电路，那么，滤波效果要好得多了，见图1所示。

如何确定滤波扼流圈的电感量 L？在图1中，先计算负载电阻的阻值:(Ω)那么，滤波扼流圈的电感量L可以根据负载电阻的大小，按下式计算电感量L:(亨)当电源频率f=50Hz时，则(亨)例如: 经整流、滤波后的负载电压为24V，直流电流I为5A。

此时负载电阻=4.8Ω。

那么要求滤波扼流圈的电感量L:即电感量为5毫亨，直流电流为5A。

由于在滤波扼流圈中通过的是脉动直流电流，其中主要的是直流成分，也有少量的交流成分，即在交直流同时磁化下工作的。

因此在铁芯中产生很强的直流磁通，甚至使铁芯中的磁通达到饱和状态。

制造这样的扼流圈，在铁芯的磁路中都留有一定的空气隙lg以防止直流磁通的饱和。

滤波扼流圈的铁芯体积V、线圈匝数N和空气隙lg，是由三个有相互关系的电气参数，即:电感量L、直流磁化电流I和线圈两端的交流的电压U~而决定的。

滤波扼流圈的匝数、和通过的直流电流，因而在铁芯中产生直流磁通，同时在直流电流中还含有纹波电压，因此在铁芯中也含有一部分交变的磁通，它叠加在直流磁通上，见图2所示。

滤波扼流圈的磁路是由铁芯的磁路长度和空气隙lg两部分组成。

虽然磁路长度极大于空气隙lg，但这两部分是不能直接相加的。

因为这两部分的导磁率μ是不同的，在空气隙中的导磁率是1，而在铁芯中的导磁率视铁芯的饱和程度而定。

滤波扼流圈所需电感量计算及其绕制数据

滤波扼流圈所需电感量计算及其绕制数据_______________________________________________ 广告 __________________________________________________________________________________________________________ ________________________________本帖最后由白居不易于 2011-6-9 20:59 编辑扼流圈是胆功放滤波电路常用的元件，与电容配合平滑整流器输出电流，降低纹波系数。

扼流圈所需电感量与电路性质及滤波形式有关。

一、不同电路所允许的最低纹波系数γ如下：1、前级电路话放、唱放 0.001~0.002%前级放大 0.01~0.05%2、后级电路推动级（单端） 0.05~0.1%推动级（推挽） 0.1~0.5%功放（单端） 0.1~0.5%功放（推挽） 0.5~3%前后级一体机，由于前级另加降压、滤波电路，因此可按功放级设计；Hi-Fi功放电路，最低允许纹波系数可以适当降低一些。

二、全波整流或桥式整流电路，扼流圈所需电感量1、扼流圈输入电路γ=1.19/LCL=1.19/γ·Cγ为允许纹波系数，C为输入级滤波电容单位微法，把已知数据代入公式，即可得出扼流圈最小L值。

2、CLC（π型滤波）电路γ=3439/C1·C2·L·R C1、C2分别为输入和输出电容量，单位微法；L为所需扼流圈电感（H）；R为负载端直流电阻=Uo'/Io' Uo'与Io'分别为负载端所需直流电压与负载消耗的总电流。

因此该公式可以变换为：γ=3439Io'/C1·C2·L·Uo'L=3439Io'/C1·C2·γ·Uo'。
