大坝截流施工方案
截流水库工程施工方案
截流水库工程施工方案一、项目概述截流水库工程是一项重要的水利工程，主要用于拦截和储存河流或渠道中的水流，以实现水资源的合理利用和管理。
截流水库工程通常包括截流堤坝、库区清淤、导流渠道、泄洪设施等构筑物，是一项复杂的工程项目。
本施工方案主要针对某截流水库工程的施工要求和管理措施进行详细阐述，以确保工程的顺利进行和质量保证。
二、施工组织1.施工单位应严格遵守国家有关施工组织的规定，合理安排各项施工工作，确保工程的安全和质量。
2.施工单位应成立项目组织管理机构，明确各岗位职责，保障施工管理的科学有效。
3.施工单位应加强与监理单位、设计单位和施工单位之间的沟通，做好各项协调工作，确保工程按时按质完成。
三、施工准备1.在施工前，应对工程现场进行详细勘察，了解自然地理条件和现场环境，为后续施工做好准备。
2.对施工所需的材料、设备和人员进行统一调配和安排，确保施工的顺利进行。
3.制定详细的施工计划和工程进度表，根据实际情况灵活调整，确保工程按时完成。
四、截流堤坝施工1.根据设计要求和施工图纸，对截流堤坝进行施工，严格控制堤坝的高度和坡度。
2.采用合理的施工方法和工艺，保证堤坝的稳固和安全。
3.在施工过程中，应严格按照防渗要求，采取有效的防渗措施，确保截流堤坝的防渗性能。
五、库区清淤工程1.根据库区的实际情况和工程要求，进行清淤施工，保证库区的容积和储水能力。
2.采用科学合理的清淤方法，避免二次污染和环境影响。
3.在清淤过程中，应加强对施工现场的环境保护和安全管理，确保施工不影响周边环境和居民生活。
六、导流渠道施工1.对导流渠道进行施工前，应根据设计要求和现场情况，合理确定渠道的位置和长度。
2.采用合理的施工方法和材料，确保导流渠道的通畅和稳定。
3.加强导流渠道的防渗和防冲，确保渠道在水流作用下不受损坏。
七、泄洪设施施工1.根据工程要求和设计图纸，对泄洪设施进行施工，确保设施的开启和关闭灵活可靠。
2.对泄洪设施进行严格的试验和调试，确保设施的正常运行和安全性能。

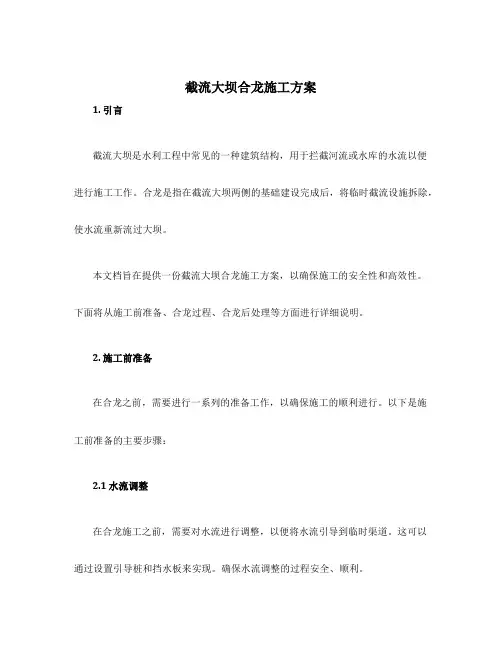

截流大坝合龙施工方案
截流大坝合龙施工方案1. 引言截流大坝是水利工程中常见的一种建筑结构，用于拦截河流或水库的水流以便进行施工工作。
合龙是指在截流大坝两侧的基础建设完成后，将临时截流设施拆除，使水流重新流过大坝。
本文档旨在提供一份截流大坝合龙施工方案，以确保施工的安全性和高效性。
下面将从施工前准备、合龙过程、合龙后处理等方面进行详细说明。
2. 施工前准备在合龙之前，需要进行一系列的准备工作，以确保施工的顺利进行。
以下是施工前准备的主要步骤：2.1 水流调整在合龙施工之前，需要对水流进行调整，以便将水流引导到临时渠道。
这可以通过设置引导桩和挡水板来实现。
确保水流调整的过程安全、顺利。
2.2 清理临时渠道在水流调整完成后，需要对临时渠道进行清理，清除其中的淤泥和杂物，确保水流畅通，为合龙做好准备。
2.3 大坝构件准备对大坝构件进行检查和准备工作。
确保大坝构件符合设计要求，没有明显的缺陷和损坏。
在必要时进行修复或更换。
2.4 安全措施在施工过程中，必须严格遵守相关的安全规定，并采取必要的安全措施。
确保施工人员的安全。
3. 合龙过程合龙是整个施工过程中的一个关键步骤，要求施工人员密切合作，确保操作的准确性和安全性。
以下是合龙的主要步骤：3.1 临时截流设施拆除在合龙之前，需要先拆除原有的临时截流设施，包括引导桩、挡水板等。
在拆除过程中，需要格外注意安全，防止水流突然涌入施工现场。
3.2 合龙缝隙处理合龙缝隙是指两侧大坝构件的接触面上的缝隙。
在合龙之前，需要先进行合龙缝隙的处理，以确保两侧的大坝构件能够紧密贴合。
可以使用水泥浆或其他填充材料填充合龙缝隙。
3.3 合龙定位在合龙之前，需要通过测量和定位，确保两侧的大坝构件能够准确对接。
可以使用全站仪等测量设备进行测量和定位。
3.4 大坝构件吊装在合龙缝隙处理和定位完成后，可以开始进行大坝构件的吊装工作。
根据设计要求和施工方案，使用吊车或其他设备将大坝构件吊装到预定位置。
3.5 大坝构件固定大坝构件吊装到位后，需要对其进行固定，以确保其稳定性和安全性。

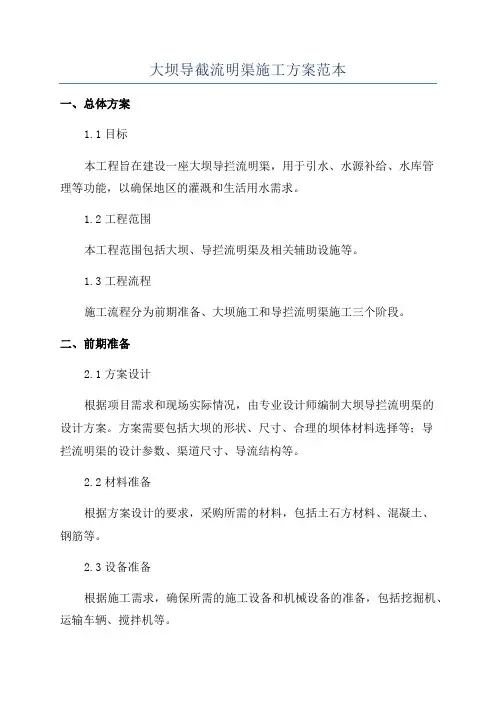

大坝导截流明渠施工方案范本
大坝导截流明渠施工方案范本一、总体方案1.1目标本工程旨在建设一座大坝导拦流明渠，用于引水、水源补给、水库管理等功能，以确保地区的灌溉和生活用水需求。
1.2工程范围本工程范围包括大坝、导拦流明渠及相关辅助设施等。
1.3工程流程施工流程分为前期准备、大坝施工和导拦流明渠施工三个阶段。
二、前期准备2.1方案设计根据项目需求和现场实际情况，由专业设计师编制大坝导拦流明渠的设计方案。
方案需要包括大坝的形状、尺寸、合理的坝体材料选择等；导拦流明渠的设计参数、渠道尺寸、导流结构等。
2.2材料准备根据方案设计的要求，采购所需的材料，包括土石方材料、混凝土、钢筋等。
2.3设备准备根据施工需求，确保所需的施工设备和机械设备的准备，包括挖掘机、运输车辆、搅拌机等。
2.4现场准备在施工现场搭建临时办公和工作区域，包括办公室、生活区、仓库等设施。
三、大坝施工3.1基坑挖掘根据方案设计要求，在合适的位置挖掘坝基基坑，确保基坑的平整和稳定。
3.2坝体施工根据方案设计，在基坑中浇筑混凝土，逐层紧密、均匀地施工，同时加固坝体的稳定性，包括设置过渡坡度、修建坝顶等。
3.3大坝验收完成大坝施工后，进行验收，确保大坝结构的安全和合格。
四、导拦流明渠施工4.1渠道挖掘根据方案设计，在坝基外侧或附近适当位置挖掘导拦流明渠，保证渠道的流线形状和规定尺寸。
4.2渠道加固对挖掘出的明渠进行加固处理，包括石子铺设、堤坝加固等，确保渠道的稳定性和流量的顺畅。
4.3导流结构建设根据方案设计，建设导流结构，包括引流闸门、导流隧洞等，确保安全、稳定地引导水流。
五、安全管理5.1安全教育对施工人员进行安全意识教育，确保施工过程中的各项安全措施的贯彻执行。
5.2安全检查在施工过程中，定期进行安全检查，发现问题及时纠正。
5.3事故应急建立完善的应急预案，以应对突发事故和灾害。
六、质量管理6.1施工质量检查对施工过程和成果进行定期检查，确保施工质量符合设计和标准要求。
大坝截流方案
水库工程（大坝工程）大坝截流施工方案标项目部大坝截流施工方案1.概述水库工程坝址位于乡木桥河上家坡处，距县城 23km。
为榨茨河右岸一级支流，源头于龙头山，由西北向东南，一路流经玉洪、小茶园，于双河汇入榨茨河，全流域面积 14.34km2，主河道长 8.09km，水库大坝距下游河口约2.5Km。
水库工程包括水库工程、补水工程及灌溉输水工程等。
水库工程包括大坝、右岸溢洪道及导流放空洞等建筑物。
补水工程包括北面的榨茨河源头右支补水工程和东面的野桃溪补水工程，包括取水堰、冲沙闸、控制闸及引水隧洞等建筑物。
灌溉输水工程包括进水口、灌溉输水隧洞（利用导流洞改建）和灌溉输水管道等建筑物。
大坝工程采用围堰一次截流、导流洞过水的方式导流。
导流洞位于大坝左侧，断面为城门洞型，断面尺寸0×3m，进口高程m，出口高程m，全长m。
围堰工程等级为5级，枯水期（10～4月）设计洪水重现期取10年一遇，相应洪峰流量64.83m3/s，上游最高水位705.5m，围堰超高为0.5m，上游围堰堰顶高程m。
下游围堰隐含在m施工平台内，为厚2m的粘土墙，墙顶高程为m。
初期导流由围堰挡水，导流洞过洪，此阶段大坝月平均填筑强度为9.4万m3，全断面填筑时月平均上升高度13.2m，到第二年3月末大坝可以上升到750m 高程，此后，由坝体挡水，导流洞过洪，当大坝遭遇洪水期50年一遇设计标准洪水（设计洪峰流量146.9m3/s），经调洪演算，坝前最高水位728.6m。
2.导、截流工程施工范围及主要工作内容2.1 施工范围施工导流与水流控制施工范围包括：本标段内的主河床上、下游土石围堰，撇洪洞及拦水堰，坝后排水涵管、溢洪道、导流洞的有关截排水设施，以及本标段内的施工安全度汛和防汛工作。
2.2 工程主要工作内容本标段导、截流工程的主要项目如下：⑴坝址区的导流和截流；⑵坝址区上、下游横向围堰；⑶坝址区安全度汛和防护工程；⑷建筑物的基坑排水；⑸导流建筑物下闸和封堵。
水库大坝枢纽截流工程施工方案[优秀工程方案]
![水库大坝枢纽截流工程施工方案[优秀工程方案]](https://img.taocdn.com/s3/m/7a26b78e580216fc710afd59.png)
水库大坝枢纽工程截流工程施工措施批准:审核:编制:中国水利水电第八工程局有限公司河头上水库工程大坝枢纽工程项目部目录1、概述1.1工程概况 (1)1.2水文 (1)2、编制依据与规程 (4)3、导(截)流前施工面貌 (4)4、导流时段及导流方法 (5)5、导游建筑物5.1泄水建筑物 (6)5.2上游围堰 (6)5.3下游围堰 (6)6、导截流施工方案6.1大坝截流 (6)6.2围堰施工 (8)6.3基坑排水 (9)7、施工期防洪与度汛 (8)1.概述1.1工程概况河头上水库位于赫章县白果镇河头上村,所在河流为长江流域乌江水系六冲河上源右支后河支流前河的小支流上,距离县城10千米.水库工程主要任务是承担赫章县城白果片区3.8 万居民生活用水,水库下游生态用水和下游河头上村、河口村2654 人、1000 头牲畜的人畜饮水问题.水库正常蓄水位1702.00米,死水位1675.5米,水库总库容212.9万米³,正常水位以下库容192.8万米³,死库容20.1万米³,兴利库容172.7万米³,为多年调节水库,水库年总供水量235.6万米3(其中向白果片区供水226.2万米3,下游村庄供水9.4 万米3),下放生态用水36.9万米3.水库属于小(1)型水库,工程等别为四等,主要建筑物按4级设计;设计洪水标准为全年30年一遇,校核洪水标准为全年200年一遇.施工非汛期导流标准为(11月至次年4月)10年一遇,其流量为9.89米3/s,汛期导流标准为全年10年一遇,其相应流量59.3米3/s.本工程为水库大坝枢纽工程.大坝枢纽工程主要工程项目包括:含1座最大坝高62.5米的碾压混凝土重力坝、大坝坝顶轴线长157.0米,坝顶开敞式溢洪道、坝内放空、引水取水管、取水口闸室、水库下游河道治理、库区内管道改造、输水管道、大坝观测系统、水情自动测报系统以及相应的水保、环保等工程组成.本标段计划工期:28个月.1.2水文1.2.1流域概况河头上水库位于赫章县西南面的白果镇河头上村,地理坐标为北纬27°04’,东经104°39’,水库所在河流为长江流域乌江水系六冲河支流前河的小支流公鸡寨河.前河发源于赫章县城南面的铜楼上,河源高程2410米,由南向北,流经燕子洞、永康村、新民村、田坝村,在田坝村大石头组境内左岸接纳公鸡寨河,继续往北流经白果镇,穿过赫章县城区并在三岔口处汇入六冲河,汇口高程1490米,河长26千米,集水面积254.2千米2.公鸡寨河发源于赫章县水塘堡乡哑巴山的公鸡寨,河流由西南向东北流,在赫丫处汇入前河,河长8.3千米,集水面积15.9千米2,河道坡降40‰.河头上水库坝址位于赫章县白果河头上村上游约100米处,控制流域面积11.9千米2,河长5.88千米,河道坡降50.2‰.1.2.2气象赫章县属暖温春干夏湿气候,且有冬无严寒,夏无酷暑,四季不分明,冬长夏短,水汽一般,降水少等特点.多年平均气温13.5℃,最冷月(1月)平均3.7℃,最热月(7月)平均21.6℃,极端最高气温37.1℃(1991年),极端最低气温-6.5℃(1991年).多年平均降雨量839.3米米,最高年降雨量1228.4米米(2008年),最低年降雨量604.3米米(2006年).多年平均日照时娄1301.7h,占可照时数33%.多年平均风速2.0米/s,最大风速20.0米/s.暴雨一般出现在5-9月,属于贵州省暴雨低值区.多年平均无霜期280d,最长达320d,最短180d.主要灾害性天气类型有冰雹、倒春寒、暴雨和寒潮等.1.2.3径流工程地点无水文站及雨量站,故采用降雨径流法进行计算.从图上查得坝址以上流域中心处面雨量p=900米米,径流系数a=0.45.公鸡寨水库引走一部分水量之后的河头上水库上坝址多年平径流 Q=0.116米3/s.1.2.4洪水1、设计暴雨采用参证站赫章县气象站暴雨统计参数成果,列于表1.2-1.表1.2-1 赫章县气象站年最大24h 设计暴雨成果表 单位:米米2、坝址设计洪水河头上水库所在流域无实测洪水资料,设计洪水采用雨洪法计算,并结合历史洪水调查成果确定.根据《贵州省暴雨洪水计算手册》规定,采用“雨洪法”计算公式修订2式:当10≤F ＜25千米2时为:Qp=0.234γ10.848·f 0.331·J 0.221·F 0.834·[CK P H 24]1.212河头上水库各频率洪水采用区间设计洪水叠加公鸡寨水库各频率的调节下泄流量而得,成果见表1.2-2.表1.2-2 河头上水库坝址设计洪水成果表3、坝址分期洪水根据本地区一般洪水特性,结合工程施工组织安排,拟定河头上水库坝址处的施工期分别为12~3月(4个月)、11~3月(5个月)和12~3月(5个月)、11~4月(6个月)共4个时期进行施工洪水分析.统计赫章气象站1961~2006年共46年各施工期内的最大一日降雨资料换算H24=1.12H 日,并以P-Ⅲ型曲线适线,确定统计参数,坝址天然分期洪水计算按雨洪法修订2式进行,坝址现状分期洪水采用区间与天然洪水比拟计算,成果见表1.2-3.表1.2-3 河头上水库坝址现状分期设计洪水2.编制依据与规范(1)《赫章县河头上水工程大坝枢纽工程C1招标文件》技术部分;(2)《水利水电工程施工组织设计手册》(中国水利水电版);(3)《防洪标准》(GB50201―1994);(4)《水利水电建设工程验收规程》(SL223―2008);(5)《水利水电工程施工组织设计规范》(SL303-2004);3.导(截)流前施工面貌截至,本工程施工情况如下:(1)大坝左、右岸坝肩已开挖至EL1660米、且EL1665米以上支护完成.(2)右岸滑坡应急抢险工程施工完成.(3)导流洞进出口开挖、锚喷支护、进出口及洞身混凝土等已施工完成,且单元工程已验收评定完成.(4)上下游导流明渠已按设计要求施工完成且及时评定完成.(5)上游围堰原河道水面以上部分土石方基础开挖完成,剩余为老河道下部含水层部分需截流后进一步下挖施工即可满足围堰填筑要求,截流后无水下施工项目.(6)大坝进场道路已完工.(7)混凝土拌和系统施工完成,且已投入使用、砂石加工系统已基本具备生产条件.(8 )下游围堰横跨原道路钢栈桥已施工完成.(9)场内临时道路、风水电等临时设施全部施工完成且已投入使用.4.导流时段及导流方式(1)导流时段根据工程布置形式,工程区水文特点、坝址地形地质条件,本工程施工期间采用上下游围堰挡水,导流洞和导流明渠过流,围堰为汛期围堰.(2)导流方式根据枢纽布置特点、坝址地形地质条件和水文特征等,大坝施工导流采用断流围堰一次拦断河流,由于本工程导流设计为全年围堰,即初、后期圴采用导流洞+上下游导流明渠联合导流,基坑实现全年施工的导流方式.(3)导流程序根据招标文件和本标段总体施工进度计划,确定相应的导流程序:本工程采用河床一次拦断,左岸导流隧洞+上下游导流明渠进行导流方式.今年枯期采用导流洞导流,上下游围堰挡水,明年汛期坝体临时断面挡水,导流洞过流,基坑全年施工的导流方式.(4)导流要求现大坝枢纽工程已基本具备截流要求:(1)2017年 10 月 25 日,导流洞基本具备过流条件,满足大坝截流的要求,主要完成以下工作:①、洞身全断面衬砌砼施工完成;②、上下游导流明渠施工全部完成;③、洞身回填灌浆完成;④、进出口开挖支护全部完成.⑤、验收遗留问题全部处理完成.(2)大坝左右坝肩开挖至EL1660米.(3)截流材料及设备、人员已准备就绪,围堰粘土料、石渣料在上游库区内选取.5.导流建筑物5.1泄水建筑物本工程施工期导流隧洞,由进口段、上下游导流明渠、洞身段、出口段等组成.导流洞布置在大坝左岸,城门洞型,衬砌后尺寸为2.5米×2.75米(宽×高),顶拱为半圆,其中进口叠梁闸门段长4米、宽5.5米、高4.4米.上游导流明渠长28.3米,下游导流明渠长79.15米.洞身段长90.5米.隧洞进口底板高程EL1660.5米,隧洞出口底板高程EL1657.46米.水下部分已完工,并已通过验收.5.2上游围堰上游围堰采用土石填筑,堰顶宽度为4.0米,堰顶高程为1668.0米,上游坡比为1:1.5,下游坝坡为1:1.2,堰体建基面高程1657.6米,最大堰高9.4米,围堰顶轴线长75.0米.5.3下游围堰下游围堰采用土石填筑,堰顶宽度为4.0米,堰顶高程为1658.5米,上下游坡比均为1:1.5,堰体建基面高程1654.5米,最大堰高4米,围堰顶轴线长33.0米.上下游土石围堰的堰体设计采用顶宽为2.0米的粘土斜墙防渗,斜墙基础清到基岩,堰基做换填粘土截水墙防渗处理.6.导截流施工方案6.1大坝截流6.1.1截流时间选择根据工程实际进度计划,经和业主、监理共同商定及有关会议要求,本工程截流验收拟于进行,待截流验收完成后择机截流.6.1.2截流流量选择根据设计资料及现场实际情况,本工程上旬现场相应实际流量约Q=0.16米3/s.6.1.3截流方式选择根据现场现有交通条件,本工程截流方式采取从左右岸同时进占,龙口预留在原河床中间,预留截流龙口宽3米.6.1.4截流材料截流材料主要为粘土闭气料、石渣料及大块石压脚.粘土料、石渣料均在库区内选取,大块石可从坝区开挖料中选取.6.1.5截流施工(1)截流施工道路主要利用现有河床左右岸两条道路及下游横跨河道主要连接施工道路即可满足截流施工要求.(2)施工程序截流施工程序为:石渣料堆筑子堰将河道水流拦至上下游导流明渠→预留龙口基础挖至基岩→龙口填筑施工.(3)截流时段安排河床中预留3米宽龙口,预计于上旬龙口合拢.(4)截流施工机械截流所使用的主要机械设备如下表.截流施工主要机械设备表(5)截流劳动力配置计划表劳动力配置表6.2围堰施工6.2.1施工内容围堰施工包括上游围堰和下游围堰施工,主要有以下项目:围堰基础土石料的开挖,开挖至基岩;堰体粘土(芯墙布置复合土工布)、石渣料分层铺填施工;围堰上下游护坡压脚加固处理施工等.6.2.2主要施工方法围堰水上堰体填筑施工主要包括石渣料堰体及粘土斜墙等的施工.堰体施工:围堰填筑在戗堤完成后,采用压路机(20t)对堰体进行石碴填筑分层碾压,分层厚度 30厘米,碾压密实后再进行下层铺筑碾压.围堰左坝附近两边坡设置10米宽溢流面,溢流面采用C15砼挂网喷护(砼厚5厘米,钢筋采用Ф6@200).附上、下游围堰平面布置图及断面图.截水墙施工:堰体碾压填筑完成后,围堰上游迎水面浇筑1米宽C15砼截水墙,截水墙基础挖至原状土再进行砼浇筑,截水墙外露1米.土工膜施工:上游迎水面满铺土工膜至堰顶,施工工艺如下:基础面整平土工膜铺设搭齐焊接缝焊接现场检查修补再检回填土铺设土工膜前,在堰体上游迎水面先铺设5厘米厚细沙,人工夯实后再铺设土工膜,土工膜铺设完成后,在已铺设好的土工膜上再铺设5厘米厚细沙人工夯实.在夯实的上游坡面上堆码砂袋至围顶.6.3基坑排水在坝基开挖线外设置排水沟和集水井,分别安装水泵,向上下游围堰外排水.7.施工期防洪与度汛(1)在汛期,成立专门的防洪领导组织机构和抗洪抢险队伍.根据水情预报资料,准备数量足够的防洪度汛物资.确保施工正常进行.(2)施工期内,提出该年度度汛措施报告,上报监理工程师批准,并主动同有关防汛部门加强联系和协调,听取他们的意见,服从防汛部门的统一指挥.(3)防汛期间加强施工区内冲沟、山洪和地下水的引排措施,加大水泵的抽排强度 ,尽量减小施工区内积水程度 ;加强上游围堰两岸坡渗漏巡查工作.(4)在上游围堰右岸准备充足的块石和编织袋等防汛物资,以备发生超标洪水.汛前随时了解掌握水情情况,检查堰体渗流情况,针对出现的问题及时反馈并做好处理工作;(5)确定基坑设备撤退和防汛物资运输重点线路,配备专用施工机械设备对场内道路进行维护,确保各道路的畅通,保证设备撤退和防洪度汛物资调配迅速.(6)在雨季来临前,组织人员对排水设施进行集中检查,发现有运行不畅的部位,及时加以疏通.组织人员对大坝围堰进行渗漏和两岸边坡检查,发现有局部坍塌的部位,及时处理,并根据当地的气象预报,若有必要,对围堰进行加高处理.。
大坝工程截流及围堰施工方案(详细)范本
目录1 概述 (3)1.1水文资料分析 (3)1.2工程地形地质条件 (3)1.3主要交通 (3)1.4工期要求 (4)1.5主要依据及引用标准 (4)1.6截流及围堰施工主要项目 (4)1.7右岸导流建筑物施工安排 (5)1.8截流及围堰施工重点与对策 (5)2 围堰及截流设计 (5)2.1围堰设计 (5)2.2截流设计 (7)3 物料规划 (8)3.1填筑料种类、数量及技术要求 (8)3.2料源勘查、料源平衡及备料规划 (9)3.3备料安排 (9)3.4取料规划 (10)4施工程序及进度计划 (10)4.1施工程序 (10)4.2施工进度计划 (10)5 截流施工方案 (10)5.1非龙口段预进占 (10)5.2龙口段截流 (11)6 围堰堰体填筑施工 (11)6.1填筑程序 (11)6.2填筑方法 (11)6.3土工膜施工程序 (12)7 设备及资源配置 (13)7.1主要设备配置 (13)7.2主要劳动力配置 (13)7.3截流施工组织 (13)8 施工期水情观测 (15)9 基坑排水 (15)9.1初期排水 (15)9.2施工经常性排水 (15)10 施工期防洪与渡汛 (16)11质量保证措施 (16)12安全、环保及文明施工措施 (17)东升水电站大坝工程左岸截流及围堰施工方案1 概述1.1水文资料分析该工程库容为:5824×104m3,为中型水库；设计洪水位为156.00m,相应库容为3988×104m3；正常蓄水位为156.00m。
工程等级为Ⅲ级,主要建筑物挡水坝、溢洪道、引水隧洞及坝后式水电站进口为3级,按50年一遇洪水设计,1000年一遇洪水校核。
溢流坝消能防冲按30年一遇洪水设计,1000年一遇洪水校核。
混合式电站级别为4级,按50年一遇洪水设计,100年一遇洪水校核,按30年一遇洪水设计,50年一遇洪水校核。
表1-1 坝址水位-流量关系1.2工程地形地质条件(1)左岸:地势平缓,地形自然坡度为:10～30度,高程141m～149m,宽度10m～95m,滩面倾向河床。
毛滩河水电站大坝截流施工方案
毛滩河水电站大坝截流施工方案一、项目背景二、截流方案的制定目标1.确保施工期间，毛滩河的水流能够被有效地截流，以消除施工安全风险。
2.最大程度上减少截流对周边环境和生态系统的影响。
三、截流方案的详细设计1.工程准备1.1设立指挥部：成立由项目经理负责的截流指挥部，负责指导和管理截流施工工作。
1.2定期检查：在截流施工前，要对毛滩河进行现场勘查，详细了解河道的地形、水流特点等信息。
1.3测量设备准备：准备必要的测量设备，包括水位计、流速仪等，以便对截流效果进行监测。
2.截流方案2.1截流位置：根据勘查结果，确定适合截流的位置，选取位置时需考虑到河道的地形和水流特点等因素。
2.2堵塞方式：选择适合的堵塞方式，可以使用水泥、土石方等材料进行堵塞。
考虑到截流时间较长，可以采用持久性较好的材料。
2.3溢流控制：在截流位置上游适当设置溢流堤坝，以防止截流点的水流过大造成的冲刷问题。
3.截流施工过程3.1清理河道：在截流位置上游进行清理工作，包括清除水草、树木等杂物。
3.2堵塞河道：根据截流方案，将选定的材料倒入截流位置，以封堵河道，阻止水流通过。
3.3监测和调整：在施工过程中，需要不断对截流效果进行监测，根据实际情况进行调整，确保截流效果良好。
3.4溢流处理：当水位超过溢流堤坝时，应及时采取措施，保证溢流水不对施工区域造成不利影响。
四、环境保护措施1.河道清理后的杂物和废弃物要及时清理和处置，防止对环境造成污染。
2.严禁在截流区域进行乱倒乱扔现象，确保施工现场的环境整洁。
3.在施工结束后，应进行水质检测，确保截流过程中未对水质造成不良影响。
五、安全管理措施1.工人必须穿戴合格的安全装备，并接受相关安全培训。
2.建立安全监测机制，对施工现场进行定期检查，发现隐患及时处理。
3.在施工现场设置明显的警示标志，以提醒工人和过往行人注意安全。
六、总结针对毛滩河水电站大坝截流施工工作的需求，制定了详细的截流方案和相应的环境保护、安全管理措施，以确保截流施工过程的安全和顺利进行。
水库大坝工程度汛截流方案
潼南区铜车坝水库枢纽工程及道桥复建工程大坝及借水坝截流方案2022年汛期即将结束，潼南铜车坝水库枢纽工程导截流建筑物完成情况如下：1.大坝枢纽区导流取水建筑物：进口明渠完成约75%，取水塔塔身完成2m高度范围内钢筋绑扎及模板安装，管道包封完成约90%；镇墩受管道安装未完成限制尚未浇筑；消能闸阀室完成约85%，剩余约1.8m高未完成；出口尾渠即将回填完成。
上游子围堰岸坡部位填筑基本完成；下游围堰图纸已到位，尚未进行填筑施工。
2.借水坝枢纽区导流支管开挖、预制水泥管安装及土石方回填已完成；导流明渠开挖及衬砌完成约80%；上下游围堰及支管围堰设计图已到位。
导截流未完项目施工进度计划1.大坝枢纽区：1.1.取水管进口明渠：9.28--9.301.2.取水塔塔身（EL246-EL248）：9.16-9.171.3.取水塔塔身（EL248-EL249.0）：9.18-9.221.4.取水塔塔身（EL249.0-EL250.0）：9.23-9.261.5.管道包封（0+150-0+171）：9.16-9.191.6.消能闸阀室（EL244.0-EL245.0）：9.16-9.181.7.消能闸阀室（EL245.0-EL246.0）：9.19-9.251.8.镇墩（第一层）：9.17-9.181.9.镇墩（第二层）：9.19-9.231.10.镇墩（第三层）：9.24-9.271.11.尾渠：9.19-9.291.12.上游子围堰：10.1-10.21.13.下游子围堰：10.1-10.32.借水坝枢纽区：2.1.导流明渠:9.16-9.282.2.上游围堰:9.30-10.22.3.下游围堰:10.1-10.42.4.下游围堰:10.3-10.5存在的问题1.上游围堰以下需征地拆迁以及植被清理部分宜在截流前完成。
2.大坝取水管消能闸阀室出口尾渠无详图（调整后）；左侧护坡底高程及坡脚做法无详图；尾渠末端河床是否需要采取块石换填等措施不明确。
水库大坝截流施工方案
****水库自治县 **** 水库水库工程大坝截流施工方案编写：审核：批准：****水库自治县 **** 水库水库工程施工项目部2015年 02月 12日目录1 、工程说明 (2)1.1工程概况 (3)1.2依据与规范 (3)1.3导截流的特点及对策 (3)1.4导流方式及导流时段 (4)2、导流建筑物 (4)2.1泄水建筑物 (4)2.3下游围堰 (5)3、导截流施工方案 (5)3.1河床截流 (5)3.1.1截流方式选择 (5)3.1.2截流施工机械 (6)4、施工进度管理 (6)4.1关键线路主要施工进度计划 (6)4.2施工进度管理 (7)5、主要施工方法 (8)5.1坝肩、坝基施工 (8)5.2大坝围堰 (9)5.2.1土石料明挖 (9)5.2.2上游混凝土不过水围堰设计 (9)5.3截流戗堤设计 (10)5.4截流度汛 (10)6、施工质量管理 (10)6.1施工质量管理组织机构 (10)6.2质量保证体系 (11)6.3质量控制及检验标准 (11)6.4质量保证的资源配备 (11)6.5质量保证技术措施 (12)7、文明施工与安全生产 (13)1、工程说明1.1 工程概况****水库县 **** 水库水库枢纽工程建筑物主要有：拦河坝、溢洪道、放水底孔、取水口、灌区工程、金属结构设备及安装、机电设备及安装、房屋建筑工程、大坝安全监测工程及施工导流等临时工程组成。
大坝为碾压混凝土重力坝，坝顶高程为1319.2m，最大坝高53.2m，坝顶全长为 180.4m，坝顶宽 6m。
大坝取水建筑物放置在大坝的右侧，右侧溢流面高程为 1316m，以交通桥型式连结。
大坝建成后总库容约为 13.3 万立方。
水库工程围堰分为上下游围堰，上游围堰堰顶宽 6.5 米、堰高 3.06 米，距离大坝上游面约 25m。
1.2 依据与规范（1）《**** 水库自治县 **** 水库水库工程施工招标文件》技术条款部分（2）《水利水电工程施工组织设计手册》（中国水利水电版）；（3）《防洪标准》（ GB50201―94）；（4）《水利水电建设工程验收规程》（SL223―1999）；（5）《水利水电工程混凝土防渗墙施工技术规范》（ SLI74―96）；（6）《水工建筑物水泥灌浆施工技术规范》（DL/T5148―2001）；（7）《水利水电工程施工组织设计规范》（SL303-2004）；（8）《水电站基本建设工程验收规程》（DL/T5123―2000）。
毛滩河水电站大坝截流施工方案
毛滩河水电站大坝截流施工方案一、前言毛滩河水电站位于中国西南地区，是一座重要的水利工程。
在大坝的建设过程中，截流施工尤为关键，直接影响整个工程的推进和安全性。
因此，制定科学合理的截流施工方案至关重要。
二、施工环境分析毛滩河水电站大坝所处的地理环境复杂，河流水势湍急，岸坡陡峭。
同时，周边地形起伏不定，气候多变。
这些因素对截流施工提出了极大的挑战，需要充分考虑。
三、方案制定1. 初步方案首先，根据实地勘察和工程要求，确定施工区域范围和截流方式。
考虑到大坝建设所需时间和工程周期，选择了封闭式截流方案作为初步方案。
2. 技术细节在确定了截流方式后，需要进一步制定技术细节方案。
包括截流位置的确定、围堰的建设、水流调整等。
同时，还需要考虑到降水对施工的影响，制定相应的防洪预案。
3. 施工安全安全是施工过程中最重要的问题之一。
在制定施工方案时，必须充分考虑工人的安全保障措施，如设置安全带、密切关注水流变化等。
四、实施方案1. 施工准备在正式实施施工方案之前，需要对工人进行培训，准备所需材料和设备并检查工程进度。
2. 施工过程施工过程中严格按照制定的方案进行操作，保证工作的准确性和高效率。
在施工期间对防洪设施进行检验，确保安全。
3. 施工结束当施工完毕，需要进行整体验收和环保工作，清理施工遗留物，保证环境整洁。
同时，需要对施工过程中的问题进行总结并提出改进建议。
五、总结与展望毛滩河水电站大坝截流施工方案的制定及实施是一项复杂而重要的工程。
通过本次施工的经验积累，可以为未来类似工程提供宝贵的参考，并不断完善施工方案，提高工程的质量和安全性。
大坝截流施工方案
大坝截流施工方案大坝截流是指为了修建或者维护大坝，需要将水体引流到其他区域的工程施工方案。
大坝截流施工方案的制定对于工程的成功进行至关重要，下面将详细介绍一种针对大坝截流的施工方案。
首先，在制定大坝截流施工方案之前，需要详细了解工程的具体情况和要求。
包括大坝的形状、长度、高度等技术参数，以及附带设施的特点等。
此外，还需要了解大坝所处的地理环境、气候条件和水文条件等。
只有充分了解这些信息，才能够制定出合理的施工方案。
其次，根据工程的特点和要求，确定截流方式。
截流方式可以有多种选择，例如临时引流隧洞、引流管道、引流渡槽等。
根据大坝的具体情况，选择合适的截流方式。
在施工方案中，要详细描述截流方式的设计和施工过程，包括材料的选择、施工工艺和施工时间等。
然后，在截流施工过程中，需要合理规划和安排施工队伍。
根据施工的工艺和要求，确定施工的顺序和步骤。
在施工方案中，要详细描述每个步骤的具体要求和安排，包括施工人员的配备、施工设备的使用和材料的供给等。
此外，在施工方案中，还要详细描述安全防护措施和质量监控措施。
大坝截流施工是一项危险性比较高的工程，必须加强安全管理和安全培训，确保施工过程的安全。
同时，需要对施工过程中的质量进行监控和控制，确保施工的质量达到要求。
最后，在施工方案中，要细化了施工进度和工期计划。
大坝截流施工通常需要耗费较长的时间，需要制定详细的施工进度表，明确每个工序的开始和结束时间。
在施工过程中，要随时调整和优化施工进度，确保工程能够按时完成。
综上所述，大坝截流施工方案的制定涉及到多个方面的考虑，包括工程情况的了解、合理的截流方式的选择、施工队伍的组织和安排、安全防护和质量监控措施的制定、施工进度和工期的计划等。
只有制定合理的施工方案，才能够保证大坝截流施工的顺利进行。
大坝截流方案
水库工程（大坝工程）大坝截流施工方案标项目部大坝截流施工方案1.概述水库工程坝址位于乡木桥河上家坡处，距县城 23km。
为榨茨河右岸一级支流，源头于龙头山，由西北向东南，一路流经玉洪、小茶园，于双河汇入榨茨河，全流域面积 14.34km2，主河道长 8.09km，水库大坝距下游河口约2.5Km。
水库工程包括水库工程、补水工程及灌溉输水工程等。
水库工程包括大坝、右岸溢洪道及导流放空洞等建筑物。
补水工程包括北面的榨茨河源头右支补水工程和东面的野桃溪补水工程，包括取水堰、冲沙闸、控制闸及引水隧洞等建筑物。
灌溉输水工程包括进水口、灌溉输水隧洞（利用导流洞改建）和灌溉输水管道等建筑物。
大坝工程采用围堰一次截流、导流洞过水的方式导流。
导流洞位于大坝左侧，断面为城门洞型，断面尺寸0×3m，进口高程m，出口高程m，全长m。
围堰工程等级为5级，枯水期（10～4月）设计洪水重现期取10年一遇，相应洪峰流量64.83m3/s，上游最高水位705.5m，围堰超高为0.5m，上游围堰堰顶高程m。
下游围堰隐含在m施工平台内，为厚2m的粘土墙，墙顶高程为m。
初期导流由围堰挡水，导流洞过洪，此阶段大坝月平均填筑强度为9.4万m3，全断面填筑时月平均上升高度13.2m，到第二年3月末大坝可以上升到750m 高程，此后，由坝体挡水，导流洞过洪，当大坝遭遇洪水期50年一遇设计标准洪水（设计洪峰流量146.9m3/s），经调洪演算，坝前最高水位728.6m。
2.导、截流工程施工范围及主要工作内容2.1 施工范围施工导流与水流控制施工范围包括：本标段内的主河床上、下游土石围堰，撇洪洞及拦水堰，坝后排水涵管、溢洪道、导流洞的有关截排水设施，以及本标段内的施工安全度汛和防汛工作。
2.2 工程主要工作内容本标段导、截流工程的主要项目如下：⑴坝址区的导流和截流；⑵坝址区上、下游横向围堰；⑶坝址区安全度汛和防护工程；⑷建筑物的基坑排水；⑸导流建筑物下闸和封堵。
大坝施工主河床导截流方案
大坝施工主河床导截流方案2014年10月30日截流堤截流，满足10年一遇的洪水流量，截流堤布设在导流洞口下游、大坝主围堰上游处，截流采用截流堤单戗立堵的方式自左右岸向左岸中部预进占，龙口布置在河床左岸中部，截流戗堤连接在右岸原临时钢桥桥墩的老路护堤进占约55.0m，进占高程约2331m与目前阶地围堰老路同一高程，预留龙口10.0m，截流龙口采取双戗立堵截流。
进占端头采用铅丝石笼和部分钢筋石笼防护。
截流材料选用2m×2m×0.5m铅丝笼，必要时抛投大块石的方式截流施工，随后进行上、下游围堰填筑。
2m3反铲开挖装20t自卸汽车运输，HP220推土机推料，25t自行式振动碾碾压及采用挖掘机碾压。
5.2.1.2截流戗堤的设计（1）截流时间及截流流量确定依据计划安排，截流时间安排在2014年10月30日，故预进占开始时间初步确定在2014年09月30日，跟椐目前工程的进度情况截流时间初步确定为10月30日，截流流量采用10月10年一遇年平均流量9.75m3/s。
9月、10月、11月平均流量表（2）截流戗堤断面截流堤设计为土石堤，堤顶设计高程2331米，轴线长度约70m，堤顶宽8m，上游坡比1：2.0，下游坡比1：1.5，上游面采用粘土斜墙闭气防渗，坡比1:3.0。
（3）截流方式及戗堤布置本工程采用立堵截流的方式，结合本工程的地形位置、考虑河床右岸防洪钢筋笼石堤坝的抗冲刷能力强，左岸道路布置及备料料场条件较好，抛投备料主要集中在左岸，故龙口位置选择在河床左中岸，龙口合龙双向进占，以左岸为主。
根据截流计算成果分析，当龙口上口宽度为10m时，龙口流约速3.6m/s是截流难度最大时段。
（3）截流施工截流施工程序：施工准备→左岸预进占→龙口合龙→闭气。
截流前的准备工作：为确保截流施工的顺利进行，在截流前成立截流施工现场指挥部，并将组织机构的设置报监理工程师，主要内容包括截流施工组织机构设置、成员分工和责任范围、信息交换方式等。
大坝截流安全施工方案范本
******工程XX公司)*****水库工程项目部大坝截流施工方案审核:校核:编制:*****水库工程项目部20__年10月01日目录一、编制依据 (1)二、工程概况 (1)2.1 地理位置 ...................................................................... 错误!未定义书签。
2.2 工程规模 (1)2.3 水文与气象 (5)2.4 河床基础地形情况 (9)2.5 天然材料储备情况 (9)三、施工导流与截流方式与设计标准 (11)3.1导流方式 (11)3.2设计标准 (11)3.3截流时段及流量选择 (12)3.4截流方案 (12)3.5围堰及导流建筑物施工 (12)四、主要工程量 (20)五、主要机械设备施工 (20)六、施工排水 (21)6.1 施工排水措施 (21)6.2 施工类别 (23)6.3 排水设备 (23)七、安全度汛与防护 (23)7.1 防汛准备 (23)7.2安全度汛措施 (24)7.3超标洪水应急措施 (24)7.4溃堤应急处理方案 (25)一、编制依据（1）《水电水利工程施工导流设计导则》DL/T 5114-2000（2）《水电工程施工组织设计规范》DL/T 5397-2007（3）《水利工程高压喷射灌浆技术规范》DL/T 5200-2004（4）《水工建筑物水泥灌浆施工技术规范》DL/T 5148-2012（5）《防洪标准》GB50201-1994(6)施工合同及相技术要求,经批准的工程初步设计文件、招标文件、投标文件；经批准的设计文件及相应的工程变更文件；国家有关法律、法规、规章和技术标准；二、工程概况2.1地理位置***水库工程位于***XX县***乡境内,坝址地理位置:东经29°34′,北纬43°38′。
是***干流上的控制性工程,其主要任务是以灌溉供水为主,结合防洪、生活及工业供水。
大坝截流设计方案
截流施工：按 照截流方案， 进行截流施工， 包括抛投、填 筑等
截流后处理： 截流完成后， 进行后续处理， 如清理现场、 检查质量等
截流施工质量控制
施工前准备：制定详细的施工方案，明确 质量标准和要求
施工过程控制：严格按施工方案进行，确 保施工质量
施工材料控制：选用合格的材料，确保材 料质量
施工人员培训：对施工人员进行技术培训， 提高施工质量意识
根据具体需求和现场条件， 选择合适的方案。
方案一：混凝土重力坝
方案三：拱坝
方案五：钢坝
方案七：其他坝型（如：水 闸、溢流坝等）
设计标准与原则
安全性：确保大坝截流方案的安全性和稳定性，防止溃坝等事故发生。
经济性：在满足安全要求的前提下，尽量降低工程造价和运行成本。
环保性：考虑大坝截流方案对环境的影响，尽量减少对生态环境的影响。 可行性：根据现场实际情况，选择可行的截流方案，确保工程能够顺利实 施。
防治措施：采用 低噪声设备、合 理安排施工时间、 设置隔音屏障等
监测与评估：定 期监测噪声水平， 评估防治效果， 及时调整防治措 施
施工期水土保持措施
施工场地平整：减少地表 径流，防止水土流失
1
植被恢复：及时恢复植被， 防止水土流失
4
临时排水设施：及时排除 地表水，防止积水侵蚀
2
施工废弃物处理：合理处 理废弃物，防止污染环境
应急预案及处置措施
01
制定应急预案：针对可能 出现的紧急情况，制定相 应的应急处理方案
02
建立应急组织：成立应急 组织，明确各成员的职责 和分工
03
配备应急物资：准备必要 的应急物资，如救生衣、 救生圈等
04
开展应急演练：定期组织 应急演练，提高应急处置 能力
水利工程截流坝施工方案
水利工程截流坝施工方案一、工程概况截流坝是水利工程中的重要组成部分，主要用于拦截河流或渠道中的水流，以便进行修建或维护其他设施。
截流坝的施工需要严谨的方案设计和精密的施工操作，以确保工程质量和施工安全。
本文将针对水利工程截流坝的施工方案进行详细的介绍。
二、施工前准备1. 方案设计：在开始施工之前，需要对截流坝的设计方案进行详细的确认和审查。
设计方案需符合国家相关标准和规定，保证工程的安全可靠性。
2. 土地准备：在施工现场周围清理出足够的场地用于施工设备和材料的摆放，同时需要对场地进行平整和清理，确保施工的通畅进行。
3. 设备准备：准备好各种施工所需的设备和工具，例如挖掘机、起重机、打桩机等。
4. 材料采购：根据设计方案确定截流坝所需的各种材料，包括混凝土、钢筋、砂石等，并保证材料的质量和数量满足施工的需要。
5. 人员安排：安排好施工人员的岗位和工作任务，确保每个人员都清楚自己的工作职责。
6. 安全保障：制定施工安全方案，对施工现场进行安全排查，并提前准备好必要的急救设备和物资。
三、施工流程1. 地基处理：在施工现场进行必要的地基处理，清除地面上的草木、石头等障碍物，并对地面进行平整和夯实处理。
2. 测量定位：根据设计方案确定截流坝的具体位置和尺寸，进行测量定位，确保施工的精准度和准确性。
3. 挖掘基坑：使用挖掘机对截流坝的基坑进行挖掘，根据设计要求确定基坑的深度和形状。
4. 浇筑混凝土：在基坑内铺设混凝土模板，进行混凝土的浇筑和打磨，确保截流坝的结构牢固和平整。
5. 安装支撑：在混凝土浇筑后，进行支撑和固定的工作，确保混凝土能够牢固地固定在地基上。
6. 完善结构：对截流坝的结构进行完善，包括边坡的处理、排水孔的设置、墙体的加固等工作。
7. 设备安装：根据设计方案安装必要的设备和管道，对截流坝进行喷淋、检测等设施的安装和调试。
8. 检验验收：完成施工后，进行截流坝的检验验收工作，确保工程质量符合设计要求并达到安全可靠的标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
******工程局（有限公司）*****水库工程工程部大坝截流施工方案审核:校核:编制:*****水库工程工程部2015年10月01日一、编制依据1二、工程简况12.1地理位置错误！未定义书签。
2.2工程规模12.3水文与气象52.4河床基础地形情况92.5 天然材料储备情况9三、................................................. 施工导流与截流方式与设计标准............................................3.1导流方式113.2设计标准113.3截流时段及流量选择123.4截流方案123.5围堰及导流建筑物施工12四、....................................... 主要工程量五、........................................... 主要机械设备施工六、施工排水216.1施工排水措施216.2施工类别236.3排水设备23七、安全度汛与防护237.1防汛准备237.2安全度汛措施247.3超标洪水应急措施...........................7.4溃堤应急处理方案 (11)20 202425、编制依据(1)《水电水利工程施工导流设计导则》DL/T 5114-2000(2)《水电工程施工组织设计规范》DL/T 5397-2007(3)《水利工程高压喷射灌浆技术规范》DL/T 5200-2004(4)《水工建筑物水泥灌浆施工技术规范》DL/T 5148-2012(5)《防洪标准》GB50201-1994(6)施工合同及相技术要求，经批准的工程初步设计文件、招标文件、投标文件；经批准的设计文件及相应的工程变更文件；国家有关法律、法规、规章和技术标准；二、工程简况2.1地理位置***水库工程位于*****县***乡境内，坝址地理位置：东经29° 34',北纬43° 38'。
是***干流上的控制性工程，其主要任务是以灌溉供水为主，结合防洪、生活及工业供水。
是一座具有综合利用任务的水利工程。
工程距**县55km，交通条件良好。
2.2工程规模2.2.1***水库为中型皿等工程，水库总库容1440万用，正常蓄水位1734.00m,相应库容1190万m,兴利库容1040万m；死水位1701.50m,死库容150万m，截流堤设计高程为1690.5m,截流堤过水库容20万m，,防洪库容95.0万m3拦洪库容155万用，调洪库容250万m。
坝址河床高程1672.00m。
现状年工程可控制灌溉面积12.75万亩，水库建成后，可将下游防护对象的防洪标准5年一遇提咼到10年一遇。
主要建筑物有拦河大坝、泄水建筑物、引水建筑物。
大坝为2级建筑物，其余为3级建筑物。
工程区基本地震烈度为忸度，主要建筑物设防烈度为忸度。
222工程总体布置枢纽工程由碾压式沥青混凝土心墙坝、导流泄洪兼放水洞、表孔溢洪洞等建筑物组成。
根据地质地形条件，在整个河谷布置大坝，导流泄洪放水洞布置在左岸，表孔溢洪洞布置在右坝肩。
2.2.3主要建筑物（1）大坝河床布置碾压式沥青混凝土心墙砂砾石坝，坝顶高程1738.80m,坝顶长度为175.0m,最大坝高84.8m，防浪墙顶高程1740.0m,防浪墙底高程1737.3m,防浪墙顶部高于坝顶1.2m，上游坝坡1：2.25，上游坝坡设0.25cm厚C20F200W砼护坡，下游综合坡度为1：2.25，沥青心墙顶高程1737.30m,心墙厚度采用台阶式，高程1737.2m~1712.2m沥青心墙厚度为0.5m,高程1712.2m~1687.2m沥青心墙厚度为0.7m，高程1687.2m~1657.6m沥青心墙厚度为1.0m。
沥青混凝土心墙基座采用混凝土结构，基座宽4.0m, 厚0.6m。
根据枢纽区料场情况，坝体断面以沥青混凝土心墙为中心，上、下游两侧布置有沥青心墙区、过渡层区，坝壳料区、次堆石料区、弃料堆石区。
沥青混凝土心墙轴线在坝轴线上游 3.5m。
心墙顶咼程1737.30m。
过渡层水平宽度上、下游均为2.5m，最大粒径不大于80mm填筑相对密度Dr> 0.85，主堆石料填筑相对密度Dr> 0.85 , 次堆石料采用石方开挖料，填筑相对密度Dr>0.85。
基础处理：河床及两岸岸坡心墙开挖至弱风化基岩顶面，河床部位心墙底部及上、下游过渡料宽度范围内均开挖至弱风化基岩面上。
河床坝壳坝基清除2.0m的砂砾后夯实，两岸岸坡要求清除2m 的覆盖层。
基础进行固结灌浆，采用两排，孔距 1.5m,排距2.0m,孔深6.0m，帷幕灌浆采用一排，孔距1.5m，左岸帷幕灌浆深度65m,河床帷幕灌浆深度55m右岸帷幕灌浆深度75m左坝肩采用一排，孔距1.5m，帷幕灌浆深度55~65m沿坝轴线长50m右坝肩采用一排，孔距1.5m,帷幕灌浆深度60~75m沿坝轴线长50m(2)导流泄洪放水隧洞导流泄洪放水洞布置在左岸，导流泄洪放水洞洞长428m施工导流期承担导流任务，正常运用期承担泄洪、放水任务。
导流洞进口高程1684.00m,设计洪水位时导流泄洪洞最大泄流量90.00 m3/s，校核洪水位时导流泄洪洞最大泄流量90m3/s，导流洞导流期设计流量96.0m3/s。
导流洞布置成压力洞的型式，由引渠段、闸前有压洞身段、检修竖井、有压洞身段、工作闸井、出口扩散段、消力池、海漫段组成。
进口引渠长51.4m,闸前有压洞身段长75.0m,圆形断面，洞径3.5m,衬砌厚度0.5m,纵坡1/50。
检修闸室段底板高程1682.50m,顶高程1739.3m,闸井顺水流方向长15.0m,宽7.2m, 上游设一道拦污栅，孔口尺寸4.2mX4.2m。
设一道检修门槽，闸门孔口尺寸3.2mx 3.7m。
有压洞身段长325.0m,圆形断面，洞径3.5m,衬砌厚度0.5m,纵坡i=0.04。
工作闸室段底板高程1669.50 m，顶高程1685.40m,闸井顺水流方向长13.0m, 宽7.0m,设一道工作门槽，闸门孔口尺寸3.2mx 3.2m。
出口设7m 长的调整段，纵坡i=0.04，宽3.2m,高4.0m，出口陡坡长28m纵坡1：4,墙高4.0m~8.0m,底宽3.2m~15m侧墙厚0.8m。
消力池长36m,底宽15m 尾坎长9.0m,深4.5m,底板高程1662.10m,侧墙高8.0m ,断面型式为矩形钢筋砼整体结构。
海漫段长20m底宽15m,采用钢筋砼衬砌，海漫末端设置防冲齿墙，齿墙埋深8m,护坡坡度1:1.5 ,导流隧洞底板及底板以上1.5m采用C45F200W钢筋砼，闸室底板，出口陡坡、消力池、海漫段底板及底板以上 1.5m采用C45F200W硅粉砼,其它钢筋砼采用C25F200W6(3)表孔溢洪洞表孔溢洪洞布置在右岸坝肩岩体上，堰宽35m设计洪水位时溢洪道最大泄流量78.52m3/s ,校核洪水位时溢洪道最大泄流量399.40m3/s。
溢洪洞主要由进口引渠段、溢流侧槽段、调整段、洞身段、泄槽段、消能段组成。
全长300m进口底板高程1730.50m, 纵坡i=0。
溢流堰采用WES实用堰，无闸控制，堰顶高程1734.00m，堰高3.5m，堰宽35m,边墙顶高程1738.8m。
侧槽段长35m,底坡i=0.036 ,末端底板高程1727.24m。
调整段长15m,底坡i=0 ,宽10m调整段底板高程1727.24m,边墙顶高程1738.80m,边墙顶部设置交通桥。
洞身段长99m城门洞型，BX H=8.0X6.5m，泄槽段总长87m泄槽底坡坡度1:2.10。
泄槽段断面形式为矩形，底宽8.0m，边墙高6.5m，泄槽底板设台阶式消能，泄槽末端高程1658.18m。
消力池总长50.0m,宽15.0m,消力池深6.0m,底板高程1658.18m,侧墙高10.0m。
海漫段长30m底宽15m边墙高4.0m,海漫段末端设防冲齿墙，齿墙埋深12.0m,护坡坡度1:1.75，齿墙下游设置长30m厚2.0m的钢筋笼抛石防止冲刷。
钢筋砼采用C25F200W砼。
2.3水文与气象(1)气象多年平均气温3.4 C,极端最高气温35.5 C,极端最低气温-32.9 C,多年平均风速3.4m/s。
多年平均降水量595.0mm连续最大四个月降水量发生在5〜8月，降水量可占全年降水量的58.2%; 最大月降水量发生在7月，降水量约占全年降水量的16.1%;多年平均水面蒸发量为1476.9mm最大年蒸发量为1914.3mm由于***流域没有气象站点，现以邻近的区域代表站**河水文站观测的气象资料，对这一区域气象情况进行简要分析。
**河水文站多年平均气温3.4 C,极端最高气温35.5 C,极端最低气温-32.9 C,年最高气温发生在7月，年最低气温出现在12 月至次年2月之间。
一年当中月平均气温低于零度的月份长达5个月之久，一般在11月到次年的3月，多年平均风速3.4m/s，多年平均最大风速19.0m/s，风向以南风居多。
根据实测资料统计，**河水文站多年平均降水量595.0mm连续最大四个月降水量发生在5〜8月，降水量可占全年降水量的58.2%;最大月降水量发生在7月，降水量约占全年降水量的16.1%;最小月降水量发生在1月，降水量约占全年降水量的1.3%。
根据**河水文站20cm 口径蒸发器观测的蒸发量资料分析，多年平均水面蒸发量为1476.9 mm;最大年蒸发量为1914.3mm出现在1965年，最小年蒸发量为1153.1mm出现在1999年，最大年与最小年蒸发量比值约为1.7倍；年内最大月蒸发量为8月，约占全年蒸发量的14.8%,最小月蒸发量为1月，约占全年蒸发量的2.0%。
**河水文站各气象要素统计见表2.2-1。
表2.2-1**河水文站气象特征值一览表注：平均气温1961-2007年、降水量为1960-2007年、蒸发量为1958-1961、1963-1966、1975-2007 年。
(2)径流、***渠首站有18年实测年径流资料，分析计算后推荐***水库坝址处设计年径流量成果具体见下表。
1.2-1***水库坝址处设计年径流量推荐成果表(3)洪水***洪水一般发生在春季和夏季；春季洪水一般以中、低山带积雪消融洪水或积雪消融水与降水混合后形成的混合型洪水为主；夏季洪水主要由暴雨或暴雨与高山冰雪融水叠加后形成的洪水为主。
***渠首处，即水库坝址处设计洪峰流量及时段洪量计算分析推荐成果见下表。
拟建***水库坝址处设计洪水推荐成果表(4)泥沙***水库坝址处推移质沙量为1.13万t，输沙总量为6.80万t。
(5)冰情由于***渠首站无冰情观测资料，在此通过对**河水文站的36年实测冰情资料分析，以供参考。
