保险丝选型总结
保险丝选型

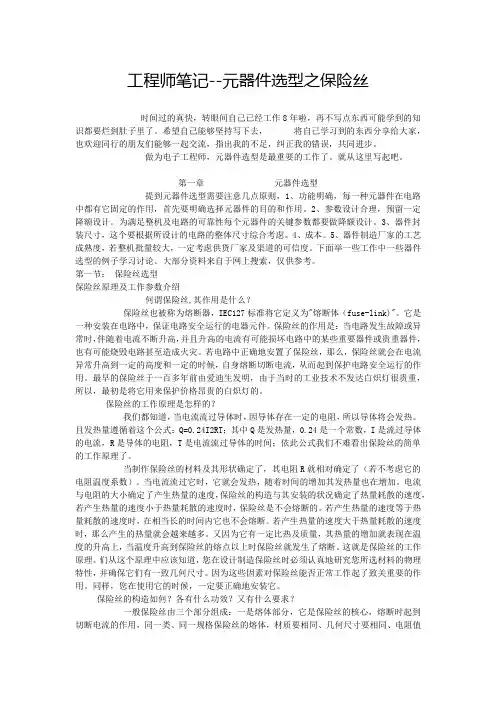

工程师笔记--元器件选型之保险丝时间过的真快，转眼间自己已经工作8年啦，再不写点东西可能学到的知识都要烂到肚子里了。
希望自己能够坚持写下去，将自己学习到的东西分享给大家，也欢迎同行的朋友们能够一起交流，指出我的不足，纠正我的错误，共同进步。
做为电子工程师，元器件选型是最重要的工作了。
就从这里写起吧。
第一章元器件选型提到元器件选型需要注意几点原则，1、功能明确，每一种元器件在电路中都有它固定的作用，首先要明确选择元器件的目的和作用。
2、参数设计合理，预留一定降额设计。
为满足整机及电路的可靠性每个元器件的关键参数都要做降额设计。
3、器件封装尺寸，这个要根据所设计的电路的整体尺寸综合考虑。
4、成本。
5、器件制造厂家的工艺成熟度，若整机批量较大，一定考虑供货厂家及渠道的可信度。
下面举一些工作中一些器件选型的例子学习讨论。
大部分资料来自于网上搜索，仅供参考。
第一节：保险丝选型保险丝原理及工作参数介绍何谓保险丝,其作用是什么？保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。
保险丝的工作原理是怎样的？我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。
且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。
保险丝选型实例
保险丝选型实例1. 引言保险丝是电子设备中常见的一种过载保护元件，其作用是在电路中发生过载时切断电流，防止电气设备受到损坏或发生火灾等危险情况。
不同的电子设备对保险丝的要求不同，因此在选型时需要考虑多个因素，如额定电压、额定电流、断路能力等。
本文将通过一个实例来介绍如何选型保险丝。
2. 实例背景假设我们需要为一台照明设备选型保险丝。
该照明设备的额定电压为220V，额定功率为100W。
我们需要选取一个适宜的保险丝来保护该设备，防止过载情况发生。
3. 保险丝选型步骤3.1 确定额定电流首先，我们需要确定该照明设备的额定电流。
根据功率和电压的关系，我们可以使用公式 P = IV 来计算额定电流 I。
将数据代入该公式，我们可以得到：I = P / V = 100W / 220V ≈ 0.454A因此，该照明设备的额定电流约为0.454A。
3.2 确定断路能力在选型保险丝时，我们还需要考虑保险丝的断路能力。
断路能力是指保险丝能够平安切断电路的能力，以防止电弧的产生。
一般情况下，我们选择的保险丝的断路能力应大于电路中可能出现的最高故障电流。
假设我们已经得到了该照明设备的最高故障电流为5A。
因此，我们将断路能力要求设置为6A。
3.3 选择适宜的保险丝根据额定电流和断路能力的要求，我们可以开始选择适宜的保险丝。
在市场上，保险丝的规格多种多样，包括各种额定电流和断路能力的选择。
一般情况下，我们会选择一个离我们所需额定电流最近的、断路能力符合要求的保险丝。
假设我们在市场上找到了以下两种适宜的保险丝：•保险丝 A：额定电流 0.5A，断路能力 10A•保险丝 B：额定电流 1A，断路能力 6A根据我们的需求，保险丝的额定电流应大于0.454A，并且断路能力应大于6A。
因此，保险丝 A 的额定电流符合要求，但断路能力过高，而保险丝 B 的额定电流和断路能力都符合要求。
因此，最适合我们选择的保险丝是保险丝 B。
4. 结论通过以上步骤，我们成功地选取了一款适宜的保险丝来保护我们的照明设备。
保险丝选型计算公式(一)
保险丝选型计算公式(一)保险丝选型保险丝（Fuse）是一种用来保护电路的装置，当电路中出现过流情况时，保险丝会断开电路以防止电路过载。
保险丝的选型非常重要，合适的保险丝能确保电路的安全运行。
本文将介绍保险丝选型的相关计算公式，并通过实例说明。
保险丝额定电流保险丝的额定电流是指保险丝可以正常工作的电流大小。
当电路中的电流超过了保险丝的额定电流时，保险丝会熔断以切断电路。
保险丝额定电流的计算公式如下：保险丝额定电流 = 电路最大电流 × 系数其中，系数取决于电路的性质和工作环境，一般在到之间。
示例假设某电路的最大电流为10A，选取保险丝时，假设系数为，则保险丝的额定电流为：保险丝额定电流 = 10A × =因此，应选取额定电流为的保险丝来保护该电路。
保险丝断电时间保险丝断电时间是指保险丝在电流超过额定电流时，多长时间内能够切断电路。
保险丝的断电时间计算公式如下：保险丝断电时间 = 电流系数 × 保护电流 × 保护时间系数其中，电流系数是保险丝动作电流和额定电流之比，保护时间系数取决于所要保护的设备的性质。
示例假设某保险丝的保护电流为10A，选取保险丝时，假设电流系数为，保护时间系数为2，则保险丝的断电时间为：保险丝断电时间 = × 10A × 2 = 30ms因此，该保险丝在电流超过10A时，能够在30毫秒内切断电路。
保险丝能量消耗保险丝能量消耗是指保险丝断电时消耗的能量。
保险丝能量消耗的计算公式如下：保险丝能量消耗 = 保护电流 × 保护电流 × 保险丝动作时间保险丝动作时间是指保险丝断开电路所需的时间。
示例假设某保险丝的保护电流为10A，保险丝动作时间为15ms，则保险丝的能量消耗为：保险丝能量消耗 = 10A × 10A × 15ms =因此，该保险丝在断电时消耗的能量为焦耳。
总结保险丝选型需要考虑额定电流、断电时间和能量消耗等因素。
保险丝选型示例
保险丝选型1 保险丝的选型原则1)额定电流保险丝的额定电流应不小于线路中长期工作的最大电流值。
正确选择保险丝的额定电流值，必须作如下考虑：——UL规格保险丝过载能力弱，额定电流必须考虑电流折减率，折减率固定为0.75；——IEC规格保险丝过载能力强，不需折减。
2)额定电压保险丝额定电压应该大于或等于电路工作电压。
3)环境温度保险丝各项指标都是在25℃环境的数据，如果小环境的温度与25℃不一致时，则需要考虑相应的温度系数。
4)熔断特性熔断特性也称作保险丝的时间—电流特性或I—T特性或安秒特性, 是保险丝最主要的电性能指标，它表明了保险丝在不同过载电流负载下熔断的时间范围。
保险丝需要有一定的过载能力：——UL规范保险丝的最大不熔断电流是110%In；——IEC规范保险丝的最大不熔断电流是150%In或120%In。
保险丝也要求在超过限量的过载电流时能及时地烧断：——UL规范保险丝的最小熔断电流在130%In左右；——IEC规范保险丝的最小熔断电流在180%In左右。
5)分断能力分断能力也称为最大分断能力或遮断电流，单位是安培。
保险丝所在电路中可能出现的最大短路电流不应超过保险丝的额定分断能力（瞬时脉冲电流除外）。
6)融化热能—I2t熔化热能值（I2t）是指熔体熔断时的能量值，表示了保险丝能够承受浪涌的能力。
几种典型波形的I2t计算方法见下图：保险丝的融化热能值必须大于线路中可能出现的浪涌冲击产生的融化热能值。
7)其他方面——保险丝的结构特性和安装形式必须满足线路的需求；——保险丝的选型必须与线路上下级保护相适配；——保险丝的品牌、认证等必须满足具体需求。
2 经典线路保险丝的选型1)220V AC开关电源（S8FS-C15024）回路保险丝◆线路参数线路电压线路额定电流环境温度220V AC 1.6A 40℃◆预选取保险丝系列参照公司现有产品选择的品牌及系列，预选取保险丝品牌系列为：Littelfuse 217系列。
车用保险丝选型详解
车用保险丝选型详解一、保险丝简介保险丝(fuse)也被称为电流保险丝，IEC127标准将它定义为“熔断体（fuse-link)”。
熔断体是由电阻率比较大而熔点较低的银铜合金制成的导线。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。
保险丝是熔断器的俗称，起短路保护的作用，保护电路及用电设备，不因短路故障而损坏，避免发生火灾。
以前在我们家庭电路里，金属保险丝是必不可少的元件，后来有了断路器，保险丝也就比较少见了。
但是，这并不意味着保险丝就没用了，随着新型材料的出现，许多新型保险丝已经广泛应用于各种电路中，担负着短路保护的作用。
二、保险丝的组成：保险丝，即熔断器由3个部分组成，分别是：1.熔体它是熔断器的核心，熔断时起到切断电流的作用，家用保险丝常用铅锑合金制成；2.电极它是熔体与电路联接的部件。
通常有两个，必须有良好的导电性，应连接紧密，不应有过大的接触电阻；3.外壳（支架）保险丝的熔体一般都纤细柔软的，外壳（支架）的作用是将熔体和电极固定起来，成为刚性的整体，便于安装、使用，一般具有良好的机械强度、绝缘性、耐热性和阻燃性。
汽车电路也不例外，也需要短路保护，对于我们有车一族来说，从某种意义上说，保险丝就是保命丝，千万不要小看它哦，把它当成可有可无的东西。
三、车用保险丝分类保险丝种类很多，有按保护形式分类、按使用范围分类、按体积分类、按额定电压分类、按分断能力分类、按熔断速度分类等。
汽车用保险丝标准化程度最高、世界各国汽车制造厂商均在使用，车用保险丝的具体分类举例如下：1.按类型分类1)电流保险丝贴片保险丝，有0805、1206等规格，采用薄膜技术以精准地控制电气特性，由于体积较小，因此比较适合于空间受限应用中的电路提供次级保护的理想选择，例如手持式的可携带电子设备以及各种仪器仪表。
初三保险丝知识点总结
初三保险丝知识点总结一、保险丝的作用保险丝是电气电路中一种重要的保护装置，它能够在电路发生短路或过载时切断电流，避免电路损坏或发生火灾事故。
保险丝的主要作用是保护电路和电器设备。
二、保险丝的分类1. 根据安装方式分类(1) 导轨式保险丝(2) 膜式保险丝(3) 安装座式保险丝(4) 导线式保险丝2. 根据用途分类(1) 汽车保险丝(2) 电子保险丝(3) 住宅保险丝(4) 工业保险丝3. 根据熔化特性分类(1) 快熔型保险丝(2) 慢熔型保险丝(3) 双速型保险丝三、保险丝的选用原则1. 根据电路额定电流进行选择2. 根据电路额定电压进行选择3. 根据电路的短路电流进行选择4. 根据电路工作环境进行选择四、保险丝的安装1. 保险丝的安装位置应该合理，方便操作和检修2. 保险丝应该牢固地安装在座子上，确保电气接触可靠3. 安装时应该按照标志和规定的额定电流进行选用4. 不得在保险丝上串接或并联其他元件五、保险丝的更换1. 在更换保险丝之前，应该先切断电源，确保电路处于断开状态2. 确保更换的新保险丝符合原有电路的工作要求3. 更换后应该进行电路的测试，确认保险丝安装正确六、保险丝的故障排查1. 保险丝过热融断，可能是电路存在过载或短路2. 保险丝未熔断，可能是保险丝规格选择不当或安装不正确七、保险丝的维护1. 定期检查保险丝的安装情况，确保接触可靠2. 定期检查保险丝的参数是否符合要求3. 定期检查电路的工作情况，及时处理异常情况以上就是有关保险丝的一些知识总结，希望能够帮助大家更好地了解和使用保险丝。
在日常生活中，我们经常会接触到各种各样的电器设备和电路，正确使用和维护保险丝对于保护电器设备和个人安全非常重要。
希望大家能够重视保险丝的安装和使用，做好电气安全工作。
保险丝选型标准
保险丝选型标准
保险丝的选型标准取决于电路的负载特性、电流要求和故障保护需求。
以下是一些常见的保险丝选型标准要考虑的因素：
1. 额定电流：根据电路中的负载电流要求选择保险丝的额定电流。
保险丝的额定电流应略高于电路中的最大正常工作电流，以确保正常工作时不会触发保险丝。
2. 故障电流：考虑电路中可能出现的故障电流，选择保险丝的中断能力。
保险丝应能够在故障发生时迅速切断电流，以保护电路和设备免受损坏。
3. 电压等级：根据电路的电压等级选择保险丝的额定电压。
保险丝的额定电压应能够承受电路中的工作电压，以确保不会出现电弧和击穿现象。
4. 动作特性：根据电路的应用需求选择保险丝的动作特性。
常见的动作特性包括快速断开、延时断开、恢复性断开等，可根据具体应用和保护需求进行选择。
5. 环境条件：考虑保险丝的工作环境条件，如温度、湿度和振动等因素。
选择符合环境要求的保险丝，以确保其可靠性和稳定性。
除了以上因素，还要考虑特定行业标准和法规的要求，例如汽车行业对汽车保险丝的选型有相关标准规定。
在选型过程中，建议咨询专业的电气工程师或根据相关保险丝制造商的技术资料和指南，以确保选择合适的保险丝来满足电路的保护需求。
整机保险丝选型标准
整机保险丝选型标准一、产品介绍整机保险丝作为电气设备中的重要安全保护元件，用于在电路中预先设计的故障电流超过规定值时切断电路，保护设备和人员的安全。
选型合适的整机保险丝可以确保电气设备的正常运行和避免故障事故发生。
二、选型指南1. 额定电流：根据设备的额定工作电流和负载特性，选取合适的额定电流。
保险丝的额定电流应大于设备的额定工作电流，但不应超过设备负载特性允许的最大电流。
2. 断开能力：保险丝的断开能力应足够强大，能够在故障电流超过设定值时迅速切断电路。
根据所需断开能力，选择合适的断开特性和断开时间。
3. 重复操作能力：某些电气设备需要频繁开关，因此整机保险丝应具备足够的重复操作能力，能够在多次开关中保持稳定的断开和闭合特性。
4. 安全认证：选用经过认证的整机保险丝品牌或制造商，确保产品符合国际和行业相关标准，以保证产品的质量和可靠性。
5. 特殊环境考虑：对于在特殊环境（如高温、高湿度、震动等）下工作的电气设备，应选用具有相应环境适应性的整机保险丝，并确保其性能能够长期稳定。
三、选型流程1. 了解设备功率和负载特性。
2. 根据设备额定电流选择合适的额定电流。
3. 根据断开能力要求选择合适的断开特性和断开时间。
4. 确认整机保险丝的重复操作能力是否满足需求。
5. 考虑特殊环境因素，选用相应的环境适应性保险丝。
6. 选择通过安全认证的整机保险丝品牌或制造商。
四、质量控制1. 选用符合安全标准的整机保险丝产品。
2. 确保整机保险丝与设备的电气参数匹配，不得超过额定电流使用。
3. 定期检查和维护整机保险丝，确保其正常运行。
4. 进行必要的故障分析和故障处理，及时更换损坏的整机保险丝。
5. 存放整机保险丝时，要避免高温、潮湿和震动等有损其性能的环境。
以上为整机保险丝的选型标准，仅供参考。
在选型过程中，应结合具体设备的需求以及相关法规和标准进行综合考虑，并与专业人士进行咨询和确认。
保险丝(FUSE)选型分析
关于FUSE的选择一、介绍每个产品都有保护电路，大部分的电流保护基本都是用FUSE来进行保护，而FUSE的选择关系到产品的正常运行，如果没有选择合适的FUSE将会导致对电路起不到保护作用或总是熔断FUSE。
由于在不同的实际电路中存在各种其他因素，所以选择FUSE需通过具体测试验证来选型。
二、选型需要参数选择一个FUSE需要知道以下参数：1、最大稳态工作电流；2、最大工作温度；3、最大瞬态脉冲电流的波形（峰值、脉冲宽度）；4、应用中可能出现的最大故障电流；5、过载电流和在该电流下的熔断时间；6、所需耐受脉冲电流的次数；7、最大工作电压；8、封装尺寸；9、安规认证标准。
三、参数定义1、工作温度与温度折减保险管都有一个温度范围，但保险管数据手册上宣称的熔断特性等电气特性都是在25°环境下测试的，如果保险丝不是工作在25°，那么选型时，需根据厂家给出的温度折减曲线来进行对保险丝的温度折减，例如此图是每上升25°，保险丝就折减5%。
2、工作电压（Operating Voltage）与额定电压（Rated Voltage）保险丝的最大工作电压应该在额定电压之内，不能超过额定电压。
保险丝的额定电压是与保险丝的分断能力相关的安全指标。
在这个电压下，保险丝可以安全的截断不大于标称分断能力的电流。
3、分断能力分断能力是指在额定电压下保险丝可以安全截断的最大电流。
保险丝的分断电流是一个安全参数，它必须达到或者大于最大故障电流，这样保险丝才会安全熔断，不会产生燃烧、飞弧、爆炸等不安全现象。
4、工作电流（Operating Current）与额定工作电流(Rated current)工作电流是指电路在稳定工作状态下的最大工作电流；额定电流是规格书中宣称的电流。
保险丝在额定工作电流下工作必须大于4小时才能断开（25°环境条件下）。
为保证保险丝长期稳定工作，工作电流需小于保险丝额定电流的75%。
如何选用您最合适的保险丝图文并茂
如何选用您最合适的保险丝保险丝的分类：1慢速型、2普通型、3快速型,另有一类为延时型保险丝;所有的这些保险丝都可以保护电路避免持续的超载电流流过,但它们对于超额电流的反应截然不同,若选用不正确则不是电路没有受到保护便是保险丝经常烧断;有关上述三种保险丝熔断时问的较详细资料表示于图一中;熔断时间秒比照超载的百分比,分别以横向与纵向表示;当超载量为百分之百时,三种保险丝的反应几乎一样；可是当超载量达到百分之五百时500% overload快速型保险丝在秒间熔断,而慢速型保险丝则2秒后才熔断；与普通型保险丝的秒熔断时间来比较,快速型的快了10倍而慢速型的则慢了200倍;如此大的差异,在不正常状况下选择的正确性是决定您那些珍贵半导体组件命运的重要因素;接我们观察一下图二,我们将发现温度对于保险丝的载流量也有很大的影响力;当周遭的环境变得较冷时使保险丝熔断所须电流增大,所以温度对于保险丝的熔断也是一项重要的因素;图一：保险丝的熔断时间比较图谈到这里您或许要说啦：通通用快速型的保险丝不就把问题都解决了吗非常抱歉,这并非很符合实际的想法,因为太多的电路在开启电源或切换开关时都会产生一个远大于正常操作电流的的瞬间超额电流值,您总不希望当您开关还没按到底前,系统便已死跷跷了吧图二：温度对保险丝的负载流量有影响图三是一个包含桥式整流器与稳压电容的简单电源保应器,提供负载电阻一固定的负载电流;三个不同的保险丝使用位置,用以说明不同的位置使用不同型态的保险丝;设若电源供应器使用240伏特的交流电源而提供12伏特、8安培的直流输出,则我们应该使用何种型态的保险丝呢图三：简单的电源供应器首先我们考虑当接上电源开关后有可能正值交流正弦波的值处,若此则变压器一次端将流过一个比正常操作电流大很多的电流;典型的100VA变压器约有20 ohms的直流电阻,在值下电压为根号2乘240V,大约有17安培的电流通过一次端约60Hz周期中的值;但就变压器正常操作时输出为96 Watts12V、8A,假若一次端须输出100W的功率,则一次端的正常操作电流将只是安培;所以说要控制正常操作,我们只须一个约安培的保险丝即可,但它同时须能掌握时间约长,和高达l7A的瞬间开机电流;回顾一下图一将发现慢速的保险丝可以维持800%的超载电流达秒10mS之久,在最糟的情况下我们必须控制瞬间电流l7A至少,17/8=安培,所以在上述例子中我们可以用一个慢速的2.5A的保险丝来控制一次端的线路;当线路异常时,它将在5A的负载电流下维持一会儿而熔断;接着让我们讨论第二个保险丝FS2的情形;在开机时也会有瞬间的大电流通过,却与FS1的情形有很大的差别;在开机前稳压电容尚未充电,对于交流电路来说它相当于跨接于桥式整流器两端的一个短路装置;刚开机时将有大量电流对它充电,当电容器两端的电压渐升后,流入的电流渐小;现在让我们来讨论三种不同阶段的情形：1、正常的负载电流,2、开机时的瞬间大电流,3、可能的异常情况;电源供应器的输出是12V DC,所以电容器最终将被充电到此值;变压器的RMS输出约为,考虑桥式整流器等可能的压降,设若变压器采用RMS 的输出,再假设二次端及所有的接点阻抗共有奥姆与稳压电容串联;在开机的第一秒间充电电流将是根号2乘除,约为安培;您或许难以想象开机的瞬间充电电流会如此大吧线路的正常输出电流是8安培,慢速型的保险丝可以忍受800%的超载电流秒10 mS,所以我们可以考虑选择使用10安培的保险丝,但选用保险丝的大小最主要的是必须依据电容与内阻的大小即充电时间的长短;通常每安培的负载电流约需1000uF,在此若实际上使用10000uF的电容器则充电到33%的初始值需时约秒CR,;上述的慢速型保睑丝可以控制80安培电流10mS,所以在此例中10A的慢速型保险丝是适合用于FS2上;但是若是电容器更大一点或电阻值改变了,则上例中的保险丝便不见得负担得了;例如,若内阻变成只有奥姆,则瞬间充电电流将大到134安培,10安培的保险丝将在一开始充电时便熔断了;同样的若电容大到50000uF而内阻仍为奥姆,则充电时间约为15mS,保险丝也将无法维持如此久的时间;当然啦,线路中互相影响的因素太多,使我们难以精确的计算,但上面的例子至少告诉大家为何在此处FS2使用慢速型的保险丝;接下去让我们讨论第三处保险丝FS3,在输出端的状况;我们对于输出端并没有详细的数据,若加上的负载为具有电容性的负载时,我们必须考虑如前述的瞬间超载充电电流；若为电阻性的负载则我们只须考虑它的正常负载电流,一个普通的或快速型的保险丝便足以保护负载免于受损;FS3处的保险丝只能对于负载线路的异常提供保护,对于电源供应器本身异常状况的保护则须靠FSl或FS2来保护;至此读者应该可以了解保险丝并非一项很简单的学问,而是须要考虑很多因素的一项装置;快速保险丝是用来保护短路或巨量的超载用的;通常这种保险丝都非常的强韧而经得起不稳定的情况;但是高阻抗与严重的压降是它的缺点,为了解决高阻抗产生的热量,通常加有散热装置;时间延迟型保险丝可以忍受瞬时的巨额超载而不毁损;此类保险丝通常有一个像弹簧般一圈圈的的保险丝置于玻璃管的载体中,通常可以忍受10倍额定电流的超载约76mS;以上都只提到保险丝的电流限额,其实它也都有最大的电压限制,只是这个值通常都非常大;当保险丝熔断时通常会产生火花,若保险丝两端的电压大到足以产生火花放电时,则在保险丝熔断后电路并没有马上断路且可能导致线路受损;所以在普通电压的线路中我们只须注意保险丝的型式与限额,在高压线路中则必须再注意到保险丝的耐压值;如何选用您最合适的保险丝在本节中将提供您一些选择使用保险丝应注意的细节;最重要的是您要模拟各种异常状况,以决定在最恰当的地方选择最适合型式的保险丝;大小型式：大小型式应依线路实况而定,但最好选用较通用的尺寸,205mm是最常用的尺寸长 20mm直径5mm;限流量：考虑最坏情况下的静态或RMS值;在大部份电阻性或半导体线路的负载中可使用快速反应的保险丝,但对于电感性或电容性的负载则须考虑使用普通型或慢速型的保险丝;请记住：受保护者是电路本身而非保险丝;装接的位置：何处该装置保险丝常是设计师最感头痛的;图四指出一个扩大机最常使用保险丝的位置;在表中列出每个位置所能保护的对象,我们可参考使用;但必须注意的是永远不可将保险丝接于零电位或接地在线;正确的保险丝该接于「火线」动态的线上,以便保险丝熔断时线路马上断路,否则即使地线断路,正负电压差仍有可能使电路受到伤害;图四：扩大机使用保险丝的几个位置保险丝座：使用正确的保险丝座与选用正确的保险丝同样的重要;保险丝是热熔性的组件,所以保险丝座将大大的影响保险丝熔断的速度;夹紧式的保险丝座应注意它的接点是否接触良好,不良接点将产生接触电阻使保险丝发热而影响保险丝的特性,而太好的散热性也将影响保险丝的熔断速度;当线路异常时最小的超载电流所产生的热应足以使保险丝熔断才正确;模拟各种异常的状况后,可以选出最适当的保险丝座;换装保险丝：一定要换装同样型式同样电流值的保险丝;当保险丝熔断时必定是线路中某处出了问题,没有找出问题而随便换上较高限额的保险丝可能使电路受到损害;大部份的家用的音响器材大致不会超过6安培600W;通常2安培240W 的保险丝足足有余了;读者或许没有注意到,许多交直流两用手提音响的电源开关并没有将主变压器的电源关掉,而只控制二次端的电源;当您关掉开关离开时您以为机器巳经完全停摆了,其实变压器的一次端是一直通电的;有人曾因变压器长期通电而致硅钢片发出怪响或烧毁,那还算幸运,若不小心因收录音机的变压器发热而引起火灾,那可才损失大呢所以不使用时将电源插头拔下才是最可靠的方法。
保险丝选型原则_保险丝的选用原则_保险丝选择_保险丝选择原则
保险丝选型原则_保险丝的选用原则_保险丝选择_保险丝选择原则保险丝额定电流是动作电流吗？额定电流1A的保险丝，当其电流上升到1A甚至略高时，它会熔断吗？偶尔或经常出现脉冲浪涌电流怎么办？只用考虑快熔断或慢熔断特性吗？较大能量的脉冲会不会使其寿命下降？保险丝会不会该断开时断不开？下面就让我们一起探讨。
1、保丝能流过多少电流？额定电流是保险丝可以长期工作的电流值，并非是动作电流。
因保险丝涉及安全问题，它属于安全器件，必须通过相关的认证，才能生产和销售。
通常安规要求保险丝在额定电流工作时，其温度不应该超过允许值，如UL规定100%额定电流时，温度不能超过75℃。
安规对当实际电流大于额定电流时熔断时间也作出较严格要求。
例如某规格的保险丝给出在1.5倍额定电流时，保险丝最少可以持续工作60分钟；在2.1倍额定电流时，最大可以持续工作2分钟；在2.75倍额定电流时最少可以工作400ms，最多可以工作10S；还有4倍、10倍额定电流时对熔断时间要求。
另外UL规格保险丝过载能力低，因此需要一个电流折减（Frf=0.75），如3A的应用，不考虑其他特性影响时，应至少选用4A （3/0.75=4）保险丝。
2、怎么才能安全工作？当后级电路出现故障（如短路），那么输入电压几乎全部加在了保险丝两端！这就产生非常大的电流。
这么大的电流会导致保险丝持续导通而无法拉断吗？完全可能！所以，提出了分断电流的概念。
IEC与UL对分断能力有不同的要求。
以IEC 127为例，有如下规定：低分断（LBC）能力保险丝必须能切断35A电流或10倍额定电流中较大者。
中分断（EBC）能力保险丝必须能安全切断150A电流；高分断（HBC）能力保险丝必须能安全切断1500A电流。
分断能力，是保险丝最重要的安全指标，因此，在选择保险丝时，应仔细考虑该特性，并实际测试，保险丝可能出现的最大短路电流不应超过保险丝额定分断能力，保证在后级出现故障、有大电流流过时，保险丝可以安全切断电路，不会造成安全问题。
保险丝计算选型指南
保险丝计算选型指南保险丝是保护电路的重要组成部分，其作用是在电路中的故障或过载时断开电流，以保护电路和电子设备的安全运行。
不同的电器和电路需要不同类型和规格的保险丝，因此正确选择和计算保险丝至关重要。
本文将提供一些有关保险丝选型和计算的指南。
1.了解电路参数：在选择保险丝之前，首先需要了解电路的一些重要参数，例如额定电压、额定电流、短路电流等。
这些参数可以从电路图、设备规格或通过测量来获取。
了解这些参数有助于选择合适的保险丝类型和规格。
2.确定电流参数：保险丝的最重要参数之一是额定电流，也称为额定负载电流。
它代表了保险丝能够持续通过的最大电流值。
为了选择合适的保险丝，需要根据电路的负载电流来确定这个值。
负载电流可能是已知的（例如设备规格中提供的）或需要通过测量来获取。
3.考虑过载电流：除了电路的负载电流外，还需要考虑额外的过载电流因素。
这些因素包括启动电流、瞬时峰值电流和过载保护。
启动电流是设备启动时的瞬间电流峰值。
瞬时峰值电流是设备在正常运行时可能达到的最高电流值。
过载保护是指保险丝可以容忍的超过额定电流的过载电流。
4.选择保险丝类型：根据电路的类型和要求，选择适当的保险丝类型。
常见的保险丝类型包括玻璃管型保险丝、热保险丝、陶瓷保险丝和电流限制器。
不同的保险丝类型有不同的工作特性和适用范围，因此需要根据具体的应用场景进行选择。
5.确定保险丝规格：在选择保险丝规格时，需要考虑额定电流、过载电流和额定电压，以及电路的运行环境和要求。
通常情况下，保险丝的额定电流应稍微大于电路的负载电流，以确保在正常运行时保险丝不会断开。
过载电流应小于保险丝的过载保护值，以确保保险丝可以及时断开电路。
6.考虑断电速度：保险丝的断电速度也是一个重要的考虑因素。
断电速度指的是保险丝断开电路的时间。
在一些应用中，断电速度可能很关键，因此需要选择具有快速断电速度的保险丝。
7.检查符合安全和法规要求：最后，选择的保险丝需要符合相关的安全和法规要求。
保险丝管选型指南
保险丝管选型指南
保险丝管是一种常见的电气保护装置，用于保护电路免受过载电流和短路电流的损害。
在选购保险丝管时需要考虑多个因素，包括额定电流、额定电压、断路能力和安装方式等。
本文将为您介绍如何选购适合的保险丝管。
其次，额定电压也是选型时需要考虑的重要因素。
额定电压是保险丝管可以承受的最大电压。
电压之所以重要，是因为保险丝在过载或短路时需要能够产生足够大的电压降，以切断电流。
因此，在选购保险丝管时，应选择适合电路工作电压的保险丝管。
如果工作电压超过保险丝管的额定电压，可能导致保险丝管无法正常工作，甚至发生意外。
第三，断路能力也是选型时需要考虑的因素之一、断路能力是指保险丝管能够安全切断电流的能力。
当电流超过额定电流时，保险丝管需要在短时间内切断电流，以防止电路损坏。
因此，在选购保险丝管时，需要了解电路的短路电流，然后选择具有足够断路能力的保险丝管。
断路能力一般可以在保险丝管的技术手册中找到。
最后，选择适合的安装方式也很重要。
保险丝管有多种安装方式，例如表面贴装(SMD)、插件式、焊接式等。
选择适合的安装方式要考虑电路板的布局、可用空间和制造成本等因素。
此外，还要确保所选安装方式与使用环境和要求相匹配。
除了以上几个关键因素外，还有其他一些因素也需要考虑，例如保险丝管的尺寸、材料和价格等。
尺寸要与电路板和设备的要求相匹配，材料要具有良好的电气和热性能，而价格要在预算范围内。
保险丝选型指南
(一)保险丝选择因素1.额定电流保险丝的额定电流是：指它的公称额定电流, 通常就是电路能够长期工作的最大电流值，而不是动作电流。
UL 规格保险丝过载能力弱，保险丝额定电流需按折减率0.75后使用。
IEC 规格保险丝过载能力强，额定电流不需折减。
选择原则：在25℃条件运行时，熔丝的电流额定值通常要减少25%以避免干扰熔断。
对于工作温度高于25℃的，需例 如：电路工作电流Ir=1.5A,UL保险丝额定电流应大于(或等于)：Ir/Of=1.5A/0.75=2A (PS：Of为电流折减2.额定电压保险丝的额定电压是：指它的公称额定电压, 通常就是保险丝断开后能够承受的最大电压值。
保险丝通电时两端所承受的电压远小于其额定电压，因此额定电压基本上无关紧要。
关于保险丝选择原则：保险丝额定电压应该大于或等于电路工作电压。
例 如：250V的保险丝可以用于 125V的电路。
3.工作温度不管UL还是IEC规格，保险丝各项指标都是在25℃环境的数据。
如果小环境工作温度较高，则要考虑温度折减率(见选择原则：电路工作电流需小于(或等于)：保险丝额定电流*0.75*K例 如：选用快熔断保险丝在90℃小环境下和1.5A电流下工作，参阅图1，其温度折损率(Tf)是95%。
①若选用IEC规格保险丝：In/Tf=1.5/0.95=1.58A,推荐1.6A或2A的保险丝。
②若选用UL规格保险丝：In/(Of*Tf)=1.5/(0.75*0.95)=2.1A,推荐2.5A的保险丝。
曲线 A: 传统的慢熔断保险丝曲线 A: 传统的慢熔断保险丝曲线 B: 特快熔断, 快熔断和螺旋式绕制的保曲线 B: 特快熔断, 快熔断和螺旋式绕制的保险丝图1 温度折减率与温度关系曲线 C: 可恢复 PTC曲线 C: 可恢复 PTC4.电压降/冷电阻--Ud/R①一般情况，保险丝的电阻值与它的额定电流值成反比。
②在保护电路中要求保险丝阻值越小越好，这样它的损耗功率就小，因此在保险丝技术参数中规定了最大电压降值或冷电阻值，但不作为产品验收依据。
保险丝选型时，该注意哪些参数？这里有一份详细的表单
保险丝选型时，该注意哪些参数？这⾥有⼀份详细的表单保险丝简述：1．结构：在电路过电流保护元件中最常⽤的就是⼩型管状保险丝，它是由两端带有⾦属联接端⼦的管体和管内的⾦属熔体这两⼤主要部份所组成的，其外壳部份的作⽤是⽀撑和联接，⼤多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。
2．功能：保险丝是串联在电路中的，⼀般要求其电阻要⼩（功耗要⼩），因此当电路正常⼯作时，保险丝只相当于⼀根导线，能够长时间稳定的使⽤；由于电源或外部⼲扰⽽发⽣电流波动时，保险丝也能承受⼀定范围的过载；只有当电路中出现较⼤的过载电流--故障或短路-- 时，保险丝才会动作，通过断开电流来保护电路的安全。
3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常⼯作电流或允许的过载电流时，电流所产⽣的热量和通过熔体，壳体和周围环境所幅射，对流和传导等⽅式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，⼀旦温度达到和超过熔体材料的熔点就会使它熔化，从⽽断开电流，起到安全保护的作⽤。
保险丝的分类1．按使⽤地区分：由于世界各国各地区⼯业发展的不同起点和经历，⾄今对⼩型管状保险丝的设计和应⽤还存在着很⼤的差异，⽬前被国际上⽐较认可的主要有：欧洲规格；北美规格；⽇本规格：另外还有其他⼀些规格仅在有限范围内应⽤。
2．按熔断特性分：根据不同应⽤要求，同⼀类型的保险丝被设计成好多种不同的熔断特性，有此⼜可将保险丝分为：快熔断和慢熔断两⼤类，再细分还有特快熔断；中速熔断和特慢熔断等。
3．按分断能⼒分：从保险丝能够安全分断的最⼤电流的⼤⼩来分，保险丝可分为：⾼分断和低分断两⼤类以及介于两者之间的增强分断能⼒保险丝。
4．按外形尺⼨分：管状保险丝的外形尺⼨有很多种，⽐较最常⽤的有：Φ 6X30 （3AG）；Φ5X20；Φ4X15（2AG）；Φ3X10；Φ2X7 等 5.按结构型式分：管状保险丝的端帽和熔体的焊接连接⽅式有两⼤类，它们是：管内焊接和管外焊接。
(整理)保险丝选型指南
保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。
例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。
二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。
三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。
较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。
正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。
实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。
开关电源保险丝的选择与计算
开关电源保险丝的选择与计算【实用版】目录一、开关电源保险丝的作用和重要性二、保险丝的类型和选择1.延迟式保险丝2.快速保险丝三、保险丝的选型与计算1.按额定电流的 1.2-1.5 倍选择2.考虑浪涌电流和高压浪涌四、开关电源保险丝的特殊要求1.大功率开关电源的保险丝选取2.考虑电网电压波动和浪涌正文开关电源保险丝的选择与计算一、开关电源保险丝的作用和重要性开关电源保险丝是一种安装在电路中，保证电路安全运行的电器组件。
当电路发生故障或异常时，伴随着电流不断升高，升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
因此，选择合适的保险丝对于保证电路的安全运行具有重要意义。
二、保险丝的类型和选择保险丝的类型主要有延迟式保险丝和快速保险丝。
延迟式保险丝在电流超过额定值一定时间后才会熔断，可以避免因瞬时电流波动造成的误熔断。
快速保险丝则是在电流超过额定值时迅速熔断，主要用于对瞬时电流敏感的电路。
在选择保险丝时，需要根据电路的特点和需求来选择合适的保险丝。
对于一般电路，可以选择按额定电流的 1.2-1.5 倍来选择。
对于电子元件线路，应选择快速保险丝。
而对于开关电源等高电压、大电流的电路，则需要考虑浪涌电流和高压浪涌等因素。
三、保险丝的选型与计算在选型和计算保险丝时，需要考虑电路的额定电流、最大电流、浪涌电流等因素。
对于开关电源，一般选择延迟式保险丝，并按照电路的额定电流的 1.2-1.5 倍来选择保险丝的额定电流值。
同时，需要考虑浪涌电流和高压浪涌对保险丝的影响，选择能够承受这些影响的保险丝。
四、开关电源保险丝的特殊要求对于大功率开关电源，由于开机冲击电流较大，选择普通型保险丝时可能会流出 5 倍以上的余量。
因此，选择延迟式保险丝可以解决这个问题。
此外，对于开关电源等高电压、大电流的电路，需要考虑电网电压波动和浪涌等因素，选择能够承受这些影响的保险丝。
保险丝选型
保险丝选型
在选择保险丝是相信大家都很头疼，这是因为没有一个好的指导，下面将保险丝选型涉及到的因素列举一下，大家可以按照这些思路选择出最适合的保险丝。
1、正常工作电流：在25C时保险丝的可靠工作电流通常为额定电流的75％，以避免发生故障。
举例说明：在25C的环境中，通常不推荐使用额定电流为10安的保险丝在7.5安以上工作。
2、应用电压（交流或直流）：保险丝的额定电压值必须等于或大于应用电路的电压。
3、环境温度：环境温度越高，保险丝工作越热，寿命越短。
相反，在较低的温度下工作会延长保险丝的使用寿命。
正常工作电流接近或超过其额定值时，保险丝也会更热。
4、过载电流：其定义了电路在故障情况下需要被保护的电流。
故障情况可以是电流，或是电流及在发生损坏之前可以承受的最大故障时间。
在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保险丝选型总结
1.保险丝的尺寸形状
2.选用所需安规认证
3.额定电压：熔断体正常工作在线路中时，它的功耗是很小的，因此它的压降也很小，但是当线路出现故障，熔断体熔断时，熔断体的两端将承受线路的额定电压，大于或等于线路额定电压是选择熔断体的因素之一。
4.额定电流：熔断体标定的额定电流是熔断体在实验室条件下能够正常工作的电流，由于北美（UL，CSA）标准与欧洲（IEC）标准对熔断体设计观点不一致，所以在选择熔断体电流值时，要遵循下面公式：
北美标准熔断体：熔断体电流值>= 线路正常工作电流/ 0.85
IEC标准熔断体：熔断体电流值> = 线路正常工作电流
5.分断能力：熔断体在故障电流通过时会熔化断开，切断故障电流再流过，但是如果故障电流远远大于熔断能够承受的电压和电流时，熔断体自身会发生炸裂而危及周围的环境或元器件。
熔断体自身能承受在额定电压下的最大故障电流称为熔断体的分断能力。
熔断体制造厂将标明熔断体能承受的最大故障电流，用户在选用熔断体时应估算线路中可能出现的最大故障电流值，该故障电流必须小于熔断体的分断能力
6.当保险丝在25±5℃环境条件下使用时，保险丝额定电流值不受环境温度影响，当保险丝在大于30℃环境下使用时，环境温度对保险丝额定电流值承载能力有很大影响。
7.熔断体熔化特性：由于在线路中存在电感或电容，经常会出现线路开关机瞬间的浪涌电流，浪涌电流可能是正常工作电流7~10倍，脉宽及波形随线路而变化，浪涌电流在电路每次开关机都会出现，需要选用延时熔断体，根据抗浪涌的程度不同就有中等延时（M），延时（T）及长延时（TT）区别，有时为了保护重要元器件，例如晶闸管、IC，希望一有故障电流熔断体就迅速开断，这时就应选择快速（F）熔断体或（FF）快快速熔断体。
8.I2T value焦耳积分：熔断体的工作原理是电流通过熔丝发热，热能在发热与散热达不到平衡时会使熔体熔化断开，熔断体是遵循热力学的Q=0.24l2Rt的公式，
当公式中令R=1,0.24作为常数不计，Q=∫I2t，熔断体制造厂能提供每个熔断体的热熔能力∫I2t它的物理概念是：当回路中装上某一品种熔断体，那么熔断体就使得这个回路中允许通过的能量也就定了。
它的单位是A2S，当电路中流过的电流超过这个能量，熔断体就会切断回路，阻止能量的通过
由于开关电源的出现，使得线路中的浪涌电流变得复杂，多变，不同的浪涌电流或工作电流波形产生的能量是不同的，电路设计者要了解回路中出现的浪涌电流或工作电流的波形。
