相位表相量图分析三相四线错误接线方法与步骤图解

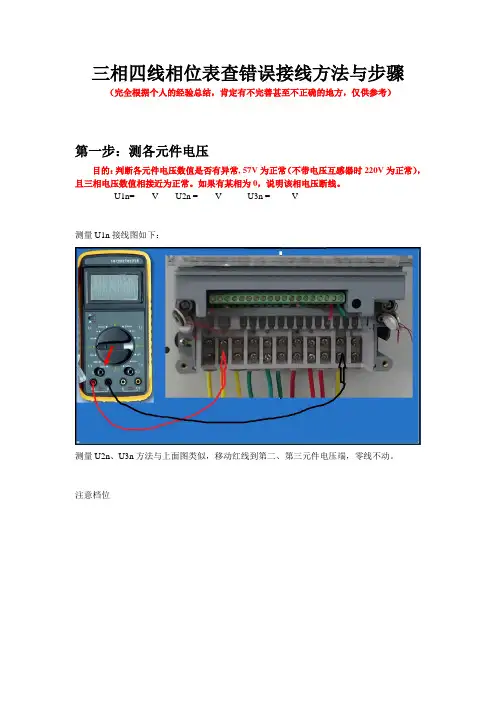

三相四线相位表查错误接线方法与步骤（完全根据个人的经验总结，肯定有不完善甚至不正确的地方，仅供参考）
第一步：测各元件电压
目的：判断各元件电压数值是否有异常, 57V为正常（不带电压互感器时220V为正常），且三相电压数值相接近为正常。

如果有某相为0，说明该相电压断线。

U1n= V U2n = V U3n = V
测量U1n接线图如下：
测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。

注意档位
第二步：测量各元件对参考点Ua的电压
目的：测出对参考点电压为0的该相确定为A相
U1a = V U2a = V U3a = V
测量U1a方法如下图：
U2a、U3a测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。

注意档位
第三步：测量三个元件的相电流
目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。

I1= A I2= A I3= A
测量I1的方法如下图：
测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。

注意档位
第四步：测量第一元件电压与各元件电流的相位角
目的：根据测出的角度来画相量图及功率表达式
<U1I1 = 度<U1I2 = 度<U1I3 = 度
测量<U1I1的方法如下图：
测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。

注意档位
第五步：测量第一元件与第二元件电压间的相位角
目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。

（其它情况如为300度则为正相序，但B相反接。

如为60度，则为逆相序，B相反接，有点难，一般不会来这种）。

<U1 U2 = 度
测量方法如下图：
注意档位
第六步：根据测量数据进行分析
(一)分析各元件对应的电压相序
1、根据第二步：对测量参考点电压为0的该相定为A相
2、根据第五步：U1U2=120度为正相序，U1U2=240度则为逆相序
3、标示出各元件对应的电压相序：
例1：如第1元件(U1)对参考点电压为0V，那么第1元件为A相，而且U1U2=120度，可以确为正相序，标示如下：
1 2 3
A B C
例2：如第1元件(U1)对参考点电压为0V，那么第1元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：
1 2 3
A C B
例3：如第3元件(U3)对参考点电压为0V，那么第3元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：
1 2 3
C B A
例4：如第2元件(U2)对参考点电压为0V，那么第3元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：
1 2 3
B A C
例5：如第2元件(U2)对参考点电压为0V，那么第2元件为A相，而且U1U2=120度，可以确为逆相序，标示如下：
1 2 3
C A B
方法：第几元件对参考点电压为0，那么第几元件就标A。

如果是正相序则A后面的那相为B，如是逆相序则A后面的那相为C。

…….
第七步：画相量图
举例说明
假如测量的数据情况如下：
1各相电压：U1n= 57 V U2n = 57V U3n = 57V
2对参考点电压：U1a =100V U2a = 0 V U3a = 100V
3各相电流：I1= 1.5 A I2= 1.49 A I3= 1.51A
4电压与电流相位角：<U1I1 =140度<U1I2 = 80度<U1I3 =20 度
5电压与电压相位角：<U1 U2=240度
分析：U2a = 0 V 说明第二元件为A相；
<U1 U2=240度，说明是逆相序；
因此排列如下：
1 2 3
B A C
(1)如下图先画出互为120度的电压相量：
（2）再把对应的U1 U2 U3填上
1 2 3
分析后对应情况是这种：那么Ub处填U1, UA处填U2, UC处填U3,
B A C
如下图：
(3)画出各元件电流相量：
根据第四步测量的角度，以U1为基准顺时针绕相应的角度，画出各元件电流相量。

根据本题测量的数据：
<U1I1 = 140 度<U1I2 = 80 度<U1I3 = 20 度
先画I1，因为<U1I1 =140度, 那么以U1为基准顺时针绕140度就是I1，如下图
注意：画出I1后，在边上标上Ic (通过画图可以确认I1就是Ic。

这是根据正常情况下同一相的电流与电压相位相接近，并且电流在电压后面一点点的原则)
同样办法画出I2, 因<U1I2 = 80度，所以以U1为基准顺时针绕80度就是I2
如图：
注意：画出I2后，根据正常情况下同一相的电流与电压相位相接近，并且电流在电压后面一点点的原则，I2可以看出来是Ia的反向线（相当于该相电流接反），所以在边上标上（-Ia）。

再用同样办法画出I3, 因为<U1I3 = 20 度，所以以U1为基准顺时针绕20度就是I3
如图：
注意：画出I3后，在边上标上Ib (通过画图可以确认I3就是Ib。

这是根据正常情况下同一相的电流与电压相位相接近，并且电流在电压后面一点点的原则)
到这里相量图就画好了。

第七步：写出第一元件、第二元件、第三元件的接线组别
第一元件电压电流
第二元件电压电流
第三元件电压电流
可以在相量图中找出对应的电压电流
上面例题相量图
第一元件U1对应的是电压是Ub I1对应的电流Ic
第二元件U2对应的是电压是Ua I2对应的电流-Ia
第三元件U3对应的是电压是Uc I3对应的电流Ib
因此填写如下：
第一元件电压Ub 电流Ic
第二元件电压Ua 电流-Ia
第三元件电压Uc 电流Ib
第八步：写出实际接线的功率
根据相量图
约算出每个元件角度
P1= Ub IcCOS(120+Φ)
P2= Ua(-Ia)COS(180+Φ)
P3= UcIbCOS(240+Φ)
P0= P1+ P2+ P3
= Ub IcCOS(120+Φ) + Ua(-Ia)COS(180+Φ) + UcIbCOS(240+Φ)
第九步：
求更正系数：
K = P/P0
= 3UICOSΦ / P0
= 3UICOSΦ /Ub IcCOS(120+Φ) + Ua(-Ia)COS(180+Φ) + UcIbCOS(240+Φ)再划简我也不会了。
