安捷伦报告模板教程-自定义报告简单版

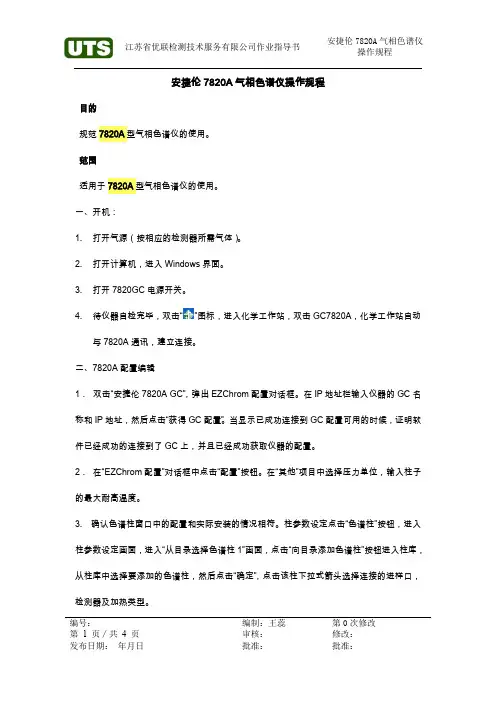

(完整word版)安捷伦7820A操作规程
安捷伦7820A气相色谱仪操作规程目的规范7820A型气相色谱仪的使用。
范围适用于7820A型气相色谱仪的使用。
一、开机：1.打开气源（按相应的检测器所需气体）。
2.打开计算机，进入Windows界面。
3.打开7820GC电源开关。
4.待仪器自检完毕，双击“”图标，进入化学工作站，双击GC7820A，化学工作站自动与7820A通讯，建立连接。
二、7820A配置编辑1．双击“安捷伦7820A GC”，弹出EZChrom配置对话框。
在IP地址栏输入仪器的GC名称和IP地址，然后点击“获得GC配置”。
当显示已成功连接到GC配置可用的时候，证明软件已经成功的连接到了GC上，并且已经成功获取仪器的配置。
2．在“EZChrom配置”对话框中点击“配置”按钮。
在“其他”项目中选择压力单位，输入柱子的最大耐高温度。
3. 确认色谱柱窗口中的配置和实际安装的情况相符。
柱参数设定点击“色谱柱”按钮，进入柱参数设定画面，进入“从目录选择色谱柱1”画面，点击“向目录添加色谱柱”按钮进入柱库，从柱库中选择要添加的色谱柱，然后点击“确定”，点击该柱下拉式箭头选择连接的进样口，检测器及加热类型。
编号：编制：王蕊第0次修改第1页∕共4页审核：修改：4．在“自动进样器”项目中输入“10μl”作为注射器规格。
点击“确定”退出配置画面。
二、数据采集方法编辑：1.开始编辑完整方法从“文件”菜单中选择“方法”…\“新建”或选择新建方法。
2.从“视图”菜单选择“浏览窗口”，然后在“方法”视窗中点击“仪器设置”。
3.填写自动进样器的参数：点击“”设置进样体积：1ul，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2ul。
从“文件”菜单中点击“方法”选择“保存”。
从“控制”菜单中点击“下载方法”。

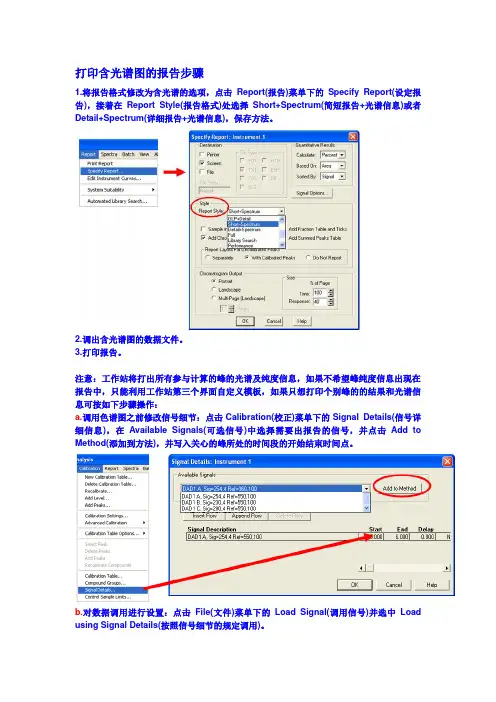

安捷伦关于打印含光谱图的报告
打印含光谱图的报告步骤
1.将报告格式修改为含光谱的选项，点击Report(报告)菜单下的Specify Report(设定报告)，接着在Report Style(报告格式)处选择Short+Spectrum(简短报告+光谱信息)或者Detail+Spectrum(详细报告+光谱信息)，保存方法。
2.调出含光谱图的数据文件。
3.打印报告。
注意：工作站将打出所有参与计算的峰的光谱及纯度信息，如果不希望峰纯度信息出现在报告中，只能利用工作站第三个界面自定义模板，如果只想打印个别峰的的结果和光谱信息可按如下步骤操作：
a.调用色谱图之前修改信号细节：点击Calibration(校正)菜单下的Signal Details(信号详细信息)，在Available Signals(可选信号)中选择需要出报告的信号，并点击Add to Method(添加到方法)，并写入关心的峰所处的时间段的开始结束时间点。
b.对数据调用进行设置：点击File(文件)菜单下的Load Signal(调用信号)并选中Load using Signal Details(按照信号细节的规定调用)。
c.再执行1~3步。

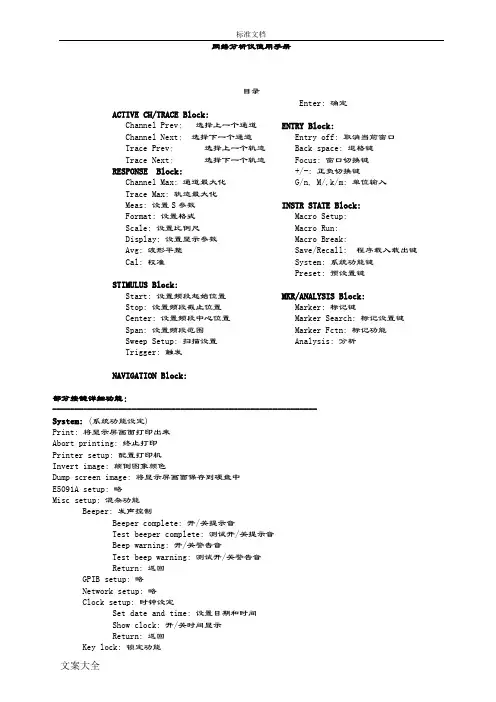

安捷伦网络分析报告仪使用手册簿
标准文档网络分析仪使用手册目录ACTIVE CH/TRACE Block:Channel Prev：选择上一个通道 Channel Next：选择下一个通道Trace Prev：选择上一个轨迹 Trace Next：选择下一个轨迹RESPONSE Block:Channel Max: 通道最大化Trace Max: 轨迹最大化Meas: 设置S参数Format: 设置格式Scale: 设置比例尺Display: 设置显示参数Avg: 波形平整Cal: 校准STIMULUS Block:Start: 设置频段起始位置Stop: 设置频段截止位置Center: 设置频段中心位置Span: 设置频段范围Sweep Setup: 扫描设置Trigger: 触发NAVIGATION Block: Enter: 确定ENTRY Block:Entry off: 取消当前窗口Back space: 退格键Focus: 窗口切换键+/-: 正负切换键G/n, M/,k/m: 单位输入INSTR STATE Block:Macro Setup:Macro Run:Macro Break:Save/Recall: 程序载入载出键 System: 系统功能键Preset: 预设置键MKR/ANALYSIS Block:Marker: 标记键Marker Search: 标记设置键Marker Fctn: 标记功能Analysis: 分析部分按键详细功能：------------------------------------------------------------ System: (系统功能设定)Print: 将显示屏画面打印出来Abort printing: 终止打印Printer setup: 配置打印机Invert image: 颠倒图象颜色Dump screen image: 将显示屏画面保存到硬盘中E5091A setup: 略Misc setup: 混杂功能Beeper: 发声控制Beeper complete: 开/关提示音Test beeper complete: 测试开/关提示音Beep warning: 开/关警告音Test beep warning: 测试开/关警告音Return: 返回GPIB setup: 略Network setup: 略Clock setup: 时钟设定Set date and time: 设置日期和时间Show clock: 开/关时间显示Return: 返回Key lock: 锁定功能Front panel & keyboard lock: 锁定前端面板和键盘Touch screen & mouse lock: 锁定触摸屏和鼠标Return: 返回Color setup: 颜色设定Normal: 设置普通模式下的颜色设定Data trace1: 对数据轨迹1进行颜色设定Red: 调整数据轨迹1红色分量的大小Green: 调整数据轨迹1绿色分量的大小Blue: 调整数据轨迹1蓝色分量的大小Return: 返回Data trace2—Data trace 9: 数据轨迹2到数据轨迹9的颜色设定方法同数据轨迹1Mem trace1—Mem trace 9: 记忆轨迹1到记忆轨迹9的颜色设定方法同数据轨迹1Graticule main: 调整方格标签和外部筐架的颜色设定（设定方法同前）Graticule sub: 调整方格线的颜色设定（设定方法同前）Limit fail: 调整限制测试中失败标签的颜色设定（设定方法同前）Limit line: 调整限制线的颜色（设定方法同前）Background: 调整背景颜色（设定方法同前）Reset color: 使用默认颜色设置Return: 返回Invert: 设置颠倒颜色后的颜色设置Return: 返回Channel trace setup: 略Control panel: 略Return: 返回Backlight: 略Firmware revision: 略Service menu: 略Return: 返回-----------------------------------------------Trigger: (触发设定)Hold: 当前通道停止扫描Single: 进行一次扫描后停止Continuous: 连续扫描Hold all channels: 所有通道停止扫描Continuous disp channels: 对所有通道进行连续扫描Trigger source: 略Restart: 终止一次扫描Trigger: 略Return: 返回-----------------------------------------------Marker: (标记设定)Maker 1：激活标记1，并出现窗口设置其值Maker 2：激活标记2，并出现窗口设置其值Maker 3：激活标记3，并出现窗口设置其值Maker 4：激活标记4，并出现窗口设置其值More markers: 更多的标记Maker 5-9: 用法同前Return: 返回Ref marker: 激活参考标记，并出现窗口设置其激励值Clear marker menu: 清除标记菜单All off: 全部清除Maker 1: 清除标记1Maker 2-9: 同上Ref marker: 清除参考标记Return: 返回Maker → Ref marker: 将激活标记设置成参考标记Ref marker mode: 设置为参考标记模式Return: 返回----------------------------------------------- Marker Fctn: (标记功能设定)Marker → start: 设定标记的起始激励值Marker → stop: 设定标记的截止激励值Marker → center: 设定标记的中心激励值Marker → reference:略Marker → delay: 略Discrete: 略Couple: 略Marker table: 调出标记列表Statistics: 显示三项统计数据Return: 返回----------------------------------------------- Marker search: (标记搜索设定)Max: 将标记移到其轨迹上的最大点Min: 将标记移到其轨迹上的最小点Peak: 峰值功能Search peak: 寻找顶峰Search left: 在左侧寻找顶峰Search right: 在右侧寻找顶峰Peak excursion: 设置顶峰偏移Peak polarity: 极性设置Positive: 正极性Negative: 负极性Both: 双极性Cancel: 取消Return: 返回Target: 目标搜索功能Search target: 寻找目标Search left: 向左寻找目标Search right: 向右寻找目标Target value: 设定目标值Target transition: 根据变化趋势寻找目标Positive: 正向搜索Negative: 负项搜索Both: 双向搜索Cancel: 取消Return: 返回Tracking: 跟踪Search range: 搜索范围菜单Search range: 关闭或开启局部搜索功能Start: 设定搜索范围起始频率Stop: 设定搜索范围截至频率Couple: 略Return: 返回Bandwidth: 关闭或开启带宽搜索功能Bandwidth value: 设定带宽值Return: 返回-----------------------------------------------Meas: (s参数的设定)S11: 1端口发1端口收S12: 1端口发2端口收S21: 2端口发1端口收S22: 2端口发2端口收Return: 返回注：以上收发均针对网络测试仪而言，对被测产品来说刚好相反-----------------------------------------------Scale: ( 刻度标尺的设定)Auto scale: 自动调整刻度标尺Auto scale all: 对所有自动调整标尺Divisions: 设定格子的个数 (必须为偶数个)Scale/Div: 设定每格所代表的值Reference position: 确定参考线位置Reference value: 设定参考线值Marker reference: 将当前激活标记的响应值设为参考线Electrical delay: 对激活的轨迹设置一个延迟Phase offset: 测试相位时添加相位偏移Return: 返回-----------------------------------------------Save/Recall: (保存,装载设定)Save state: 存储当前状态State01—state08: 将当前状态存于状态01到状态08Autorec: 以Autorec为文件名将当前状态储存于硬盘中File dialog: 以任意文件名将当前状态保存于硬盘中Return: 返回Recall state: 装载已保存状态State01-state08: 装载状态01到状态08Autorec: 装载以文件名Autorec保存的状态File dialog: 装载以其它文件名保存的状态Return: 返回Save channel:State A – State D: 将当前所有通道设定保存到状态A到D中Clear states: 清除所有通道设定记录Ok: 确定Cancel: 取消Return: 返回Recall channel: 装载通道设定State A – State D: 将状态A到D中保存的通道设定装载出来Return: 返回Save type: 设定存储类型State only: 只保存设定数据State & Cal: 保存设定和校验数据State & Trace: 保存设定和轨迹数据All: 保存所有数据Cancel: 取消Channel/Trace: 略Save trace data: 保存轨迹数据Explore...: 略Cancel: 取消----------------------------------------------- Display:（显示设定）Allocate Channels: 设置屏幕显示通道方式Numbers of traces: 设置轨迹数目Allocate traces: 设置显示轨迹方式Display: 即时波形与记忆波形的显示设置Data: 只显示即时波形Mem: 只显示记忆波形Data&Mem: 同时显示两种波形Off: 两种波形都不显示Cancel: 取消Data Mem: 记忆波形Data Math: 选择数据处理的类型Off: 关闭数据处理功能Data/Mem: 即时波形除以记忆波形Data*Mem: 即时波形乘以记忆波形Data-Mem: 即时波形减去记忆波形Data+Mem: 即时波形加上记忆波形Cancel: 取消Edit Title Label: 编辑标题标签Title Label: 显示/不显示标题Graticule Label: 略Invert Color: 反转颜色，以白色为背景色Frequency: 显示/不显示频率Update: 略Return: 返回----------------------------------------------- Format: （格式设定）Log Mag: Y轴以对数形式显示振幅，X轴显示频率Phase: Y轴以对数形式显示相位，X轴显示频率Group Delay: Y轴以对数形式显示群时延，X轴显示频率Smith: 史密斯圆图的格式设置Polar: 极性图的格式设置Lin Mag: Y轴以线性形式显示振幅，X轴显示频率SWR: Y轴显示驻波比，X轴显示频率Real: : Y轴显示实部，X轴显示频率Imaginary: : Y轴显示虚部，X轴显示频率Expand Phase: Y轴显示扩展相位，X轴显示频率Positive Phase: Y轴显示正相位，X轴显示频率Return: 返回----------------------------------------------- Sweep Setup: （扫描设定）Power: 打开激励信号输出设置菜单Power: 设置网络分析仪内部信号源的输出电平Power Ranges: 选择电平范围Port Couple: 在现有电平上打开/关闭端口耦合Port Power: 当端口耦合关闭时设置端口功率Slope [xx dB/Hz]: 略Slope [ON/OFF]: 略CW Freq: 设置功率扫描的固定频率RF Out: 开/关激励源的输出Return: 返回Sweep Time: 设置端口扫描时间Sweep Delay: 设置扫描延时Sweep Mode: 选择扫描模式Points: 设置每次扫描的扫描点数Sweep Type: 选择扫描类型Edit Segment Table: 编辑段扫描设置表Freq Mode: 切换频率设置模式List IFBW: 在分段表中显示/不显示中频带宽List Power: 在分段表中显示/不显示功率List Delay: 在分段表中显示/不显示延时List Sweep Mode: 在分段表中显示/不显示扫描模式List Time: 在分段表中显示/不显示扫描时间Delete: 删除表项Add: 增加表项Clear Segment Table: 清除分段表Export to CSV File: 将限制表格输出以CSV文件格式保存Import from CSV File: 从CSV格式文件中输入限制表格Return: 返回Segment Display: 略Return: 返回-----------------------------------------------Avg:（平滑设定）Averaging Restart: 复位计数器从1开始Avg Factor: 设置均衡因子Averaging: 开启/关闭平滑功能Smo Aperture: 略Smoothing: 开启/关闭平整功能IF Bandwidth: 设置中频带宽Return: 返回-----------------------------------------------Cal: （校验设定）Correction: 开启/关闭错误修正Calibrate: 校验菜单Response (Open): 开路响应校验选择菜单Select Port: 选择端口Open: 对选定端口进行开路条件下的响应校验（用于消除响应跟踪误差）Load (Optional): 对选定端口进行负载条件下的隔离度校验（用于消除方向性误差）Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回Response (Short): 短路响应校验选择菜单Select Port: 选择端口Short: 对选定端口进行短路校验（用于消除反射跟踪误差）Load (Optional): 对选定端口进行负载条件下的隔离度校验（用于消除方向性误差）Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回Response (Thru): 传输响应校验选择菜单Select Port: 选择端口Thru: 对选定端口进行传输响应校验（用于消除传输跟踪误差）Isolation (Optional): 对选定端口进行隔离度校验（用于消除隔离度误差）Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回1-Port Cal: 单个端口校验菜单Select Port: 选择端口Open: 对选定端口进行开路校验Short: 对选定端口进行短路校验Load: 对选定端口进行负载校验Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回2-Port Cal: 双端口校验菜单Select Ports: 选择端口Reflection: 反射校验菜单Transmission: 传输校验菜单Isolation (Optional): 隔离度校验菜单Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回ECal: 电子校验菜单1—Port ECal: 单端口电子校验2—Port ECal: 双端口电子校验Thru ECal: 传输电子校验Isolation: 开启/关闭隔离度校验功能Characterization: 电子校验特性选择菜单Characterization Info: 相应电子校验特性信息Confidence Check: 略Return: 返回Property: 显示/不显示校验属性Cal Kit: 选择校验组件Modify Cal Kit: 改变校验组件定义菜单Defines STDs: 定义校验组件的标准Specify CLSs: 指定标准种类Label Kit: 用户自定义组件Restore Cal Kit: 保存校验组件定义Return: 返回Port Extensions: 扩展端口菜单Velocity Factor: 设定速率因子Power Calibration: 功率校验菜单Select Port: 选择端口Correction: 开/关电平误差修正Take Cal Sweep: 进行功率校验数据的测量Abort: 终止功率校验数据的测量Use Sensor: 选择功率校验数据测量的功率传感器通道Num of Readings: 设定每个测量点的电平数目（平滑因子）Loss Compen: 损耗修正设定菜单Sensor A Settings: 设定通道A的功率传感器校验系数Sensor B Settings: 设定通道B的功率传感器校验系数Return: 返回Return: 返回-----------------------------------------------Analysis:Fixture Simulator: 略Gating: 略Transform: 略Conversion: 略Limit test: 测试限制菜单Limit test: 开启/关闭测试限制功能Limit line: 开启/关闭限制线功能Edit limit line: 编辑限制线Delete: 删除限制线Add: 添加限制线Clear Limit Table: 清除限制表格Export to CSV File: 将限制表格输出以CSV文件格式保存Import from CSV File: 从CSV格式文件中输入限制表格Return: 返回Fail Sign: 显示/不显示测试失败标记Return: 返回Return: 返回。

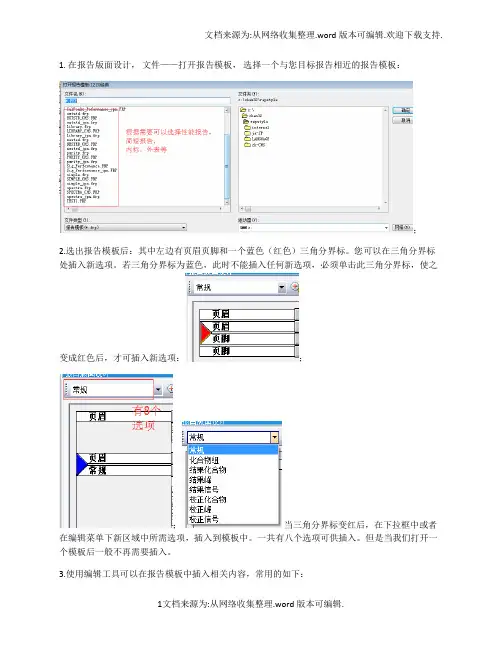

安捷伦报告模板教程-自定义报告简单版
1. 在报告版面设计，文件——打开报告模板，选择一个与您目标报告相近的报告模板：；2.选出报告模板后：其中左边有页眉页脚和一个蓝色（红色）三角分界标。
您可以在三角分界标处插入新选项。
若三角分界标为蓝色，此时不能插入任何新选项，必须单击此三角分界标，使之变成红色后，才可插入新选项：；；当三角分界标变红后，在下拉框中或者在编辑菜单下新区域中所需选项，插入到模板中。
一共有八个选项可供插入。
但是当我们打开一个模板后一般不再需要插入。
3.使用编辑工具可以在报告模板中插入相关内容，常用的如下：(1)图形工具：可以插入想要的色谱图等：点击这个图标后拉一下会跳出选择需要插入的选项。
（2）插入表格: , 点击后会在相应区域拉一下出现选择需要的插入的选项（3）文本工具：，；要插入文本，首先单击文本工具图标。
然后按下鼠标左键，拖拽鼠标，创建文本安放框，待位置合适后，松开鼠标左键，文本选项对话框自动弹出，选择所需插入的文本，单击OK键。
如果要对文本重新进行编辑，只需双击文本即可。
若要删除文本，单击文本后，按Del键即可。
（4）数字工具，；数字工具允许用户在模板新选项中插入适当的数字，例如样品浓度、保留时间等。
要插入数字，首先单击数字图标。
然后按下鼠标左键，拖拽鼠标，创建数字安放框，待位置合适后，松开鼠标左键，数字选择对话框自动弹出，选择所需插入的数字，单击OK键，数字编辑框自动弹出，选择数字显示形式等内容。
若所选数字为0，则可以在Zero Substitution框中输入相应信息，以替代0。
如果要对数字重新进行编辑，只需双击数字即可。
若要删除数字，单击数字后，按Del键即可。
4.当编辑好后保存或另存报告模板：文件——保存模板或模板另存为5.将存储的模板添加到报告设定标准报告格式选项中：文件——添加到报告格式中‘这样在报告设定中就可以选择您刚才自定义的报告模板，然后使用这个模板来出报告了。
安捷伦化学工作站-Agilent
16
化学工作站硬件
17
关于化学工作站软件
18
操作系统
18
方法和序列
18
系统配置
18
数据模型
18
文件命名规则
19
软件的用户界面
21
数据采集
22
数据分析 — 显示
23
数据分析 — 积分
23
积分器功能功能
24
数据分析 — 定量
25
数据分析 — 标准报告
25
数据分析 — 特定报告
26
应用软件及兼容性
29
自定义
回归分析
237
回归系数
238
标准偏差 (S) 238
内部存储双精度数的存取
239
12 系统认证 243
系统认证
244
认证和诊断视图
GLPsave 注册数据
247 248
索引 249
14
了解安捷伦化学工作站
安捷伦化学工作站 了解您的化学工作站
1 安捷伦化学工作站功能
概述 16 附加的仪器模块 16 化学工作站硬件 17 关于化学工作站软件 18 操作系统 18 方法和序列 18 系统配置 18 数据模型 18 文件命名规则 19 软件的用户界面 21 数据采集 22 数据分析 — 显示 23 数据分析 — 积分 23 积分器功能功能 24 数据分析 — 定量 25 数据分析 — 标准报告 25 数据分析 — 特定报告 26 应用软件及兼容性 29 自定义 29 自动分析 29 优良实验室规范 31 仪器控制 33 联网 33 说明材料 34 化学工作站目录结构 36
29
自动分析
29
优良实验室规范
安捷伦操作
使用方法：一、开机：1. 打开气源（按相应的检测器所需气体）。
2. 打开计算机，进入Windows界面。
3. 打开6890N GC电源开关。
4. 待仪器自检完毕，双击Instrument 1 Online 图标，化学工作站自动与6890N通讯，此时6890N显示“Loading”。
5. 从“View”菜单中选择“Method and run control”画面，点击“Show top toolbar”，“Show status toolbar”，“Instrument diagram”，“Sampling Diagram”，使其命令前有“√”标志，来调用所需的界面。
二、数据采集方法编辑：1. 开始编辑完整方法从“Method”菜单中选择“Edit Entire Method”项，选中除“Data Analysis”外的三项，点击OK，进入下一界面。
2. 方法信息：在“Method Comments”中输入方法的信息（如，this is for test），点击Ok进入下一界面。
3. 进样器设置：&548; 如果未使用自动液体进样器7683，则在“Select Injection Source/Location”画面中选择Manual，并选择所用的进样口的物理位置（Front或Back或Double）；&548; 如果使用自动液体进样器，则选择GC Injector；&548; 点击Ok，进入下一画面。
4. 柱参数设定：&548; 点“Columns”图标，进入柱参数设定画面，在“Columns”下放选择1或2，然后点击“Change…”钮；&548; 点击“Add”钮，点击“Increment”钮，点击Ok，从柱子库中选择柱子，点击“Install as columns 1”或“Install as columns 2”；&548; Mode—选择合适的模式，恒压或恒流；Inlet—柱连接进样口的物理位置；Detector—柱连接检测器的物理位置；Outlet Psi—选择Ambient&1548; 选择合适的柱头压、流速、线速度。
安捷伦1260型高效液相色谱仪操作规程
安捷伦1260型高效液相色谱仪操作规程开机1.1 打开计算机，输入用户名和密码，进入Windows XP画面。
1.2 打开1260 LC 各模块电源(不分先后)。
待各模块自检完成后，双击“仪器2联机”图标，化学工作站自动与1260 LC通讯，进入工作站。
（注意：在“仪器2脱机”关闭的情况下，“仪器2联机”方能打开。
）1.3 从“视图”菜单中选择“方法和运行控制”画面，来调用所需的界面，正常情况会默认进入此界面。
1.4 确保对应溶剂瓶装入所要使用的流动相，左击“四元泵”模块下的“溶剂瓶”图标或右击“四元泵”下选择“瓶填充”，输入溶剂的实际体积和瓶总体积，可输入停泵的体积。
单击“确定”。
（注意：此操作很重要，以免气泡进入系统）。
1.5 轻轻旋开泵上的冲洗阀（缓缓旋开约1/4即可，不可用力太过）。
右击“四元泵”图标，出现参数设定菜单，单击“方法”选项，进入泵编辑画面。
设流量6ml/min，溶剂A设到100%；单击“确定”。
右击“四元泵”图标，选择“控制”选项，选中“打开”，单击“确定”，则系统开始排气，直到管线内（由溶剂瓶到泵入口）无气泡为止；切换到通道同法继续排气，直到所有要用通道无气泡为止（只需排所用到的通道即可）。
1.6 右击“四元泵”图标，出现参数设定菜单，单击“方法”选项，进入泵编辑画面。
设流量为：0ml/min，单击“确定”，轻轻关闭排气阀（旋紧即可）。
2. 数据采集方法、系列编辑：2.1 编辑完整方法：2.1.1. 从“方法”菜单中选择“编辑完整方法” 项，选中除“数据分析”外的三项，单击“确定”，进入下一界面“方法注释”。
2.1.2. 方法信息：在“方法注释”中写入方法的相关信息。
此项可忽略不写，单击“确定”，进入下一界面“选择进样源/位置”。
2.1.3. 自动进样器参数设定:选择“Als”的进样方式，单击“确定”，进入下一界面“设置方法”。
2.1.4. 方法参数设定：在“设置方法”界面选择“四元泵”选项，在“流量”处输入所需流量，如：1ml/min，在溶剂“B”、“C”、“D”处输入流动相所占比例(A=100-B-C-D)，也可在右侧“时间表”项下选择“添加”，编辑梯度。
Agilent软件操作说明书1.1
Agilent软件操作说明书Agilent软件操作说明书 (1)1 概述 (2)更新时间 (2)版本 (2)更新内容 (2)2008．9．15 (2)V1．1 (2)1.添加License申请 (2)2.添加软件存在问题总结 (2)3.添加前台reporter应用功能 (2)2 功能介绍 (2)2.1 License的安装 (2)2.2 运行软件 (5)2.3 创建工程 (6)2.4 设备添加..................................................................................... 错误！未定义书签。
2.5 导入基站数据 (16)2.6 测试过程中的界面试图 (22)2.7 测试脚本的配置 (28)2.7.1 Call_Control (29)2.7.2 FTP下载 (30)2.8 Report的分析 (35)2.9 数据卡的使用 (40)3 附件 (44)1概述通过Agilent软件能够对该地区的3G网络的进行测试，包括语音电话，视屏电话，FTP下载等，结合测试结果发现3G网络中存在的问题，为3G的网络优化提供必要的依据。
2功能介绍2.1 License的安装在运行软件之前需要安装license得到软件的使用权。
如何获取Agilent E6474 License1.若无License,则MapX不能正确显示2.选择Programe File/Agilent Wireless Solution/E6474-X/Utilities/License Manager3.选择Commuter License中的Remote Commuter License,得到Current Computer 的MachineCode,发送给相关人员获取License.中Load并安装，即OK2.2 运行软件如上图所示，打开软件后出现上图所示的界面，点击红色区域中的Collect data now按钮进入软件。
安捷伦色谱教程
教程本节可使您了解使用 EZChrom Elite 的基础知识。
遵循这些步骤设臵方法并采集数据文件，然后优化积分方法并设臵校正。
可以使用软件附带的教程文件来“执行”该软件并熟悉其用法。
有关数据文件结构、应用程序窗口功能、如何打开和保存文件的详细信息均在“操作基础”中介绍。
注意：本教程假定 EZChrom Elite 的所有仪器都已安装并正确配臵。
程概述通过下面的列表，您可快速了解教程各节所包含的内容。
如果您刚刚开始使用 EZChrom Elite，则应按照显示的顺序执行教程中所有的步骤。
步骤 1：创建数据采集方法（可选）设臵采集运行时间和采样速率保存方法运行原始样品以图形方式设臵积分参数步骤 2：创建单级校正命名已校正的峰运行单级校正步骤 3：创建及运行样品序列步骤 4：使用教程文件检查多极校正浏览峰表检查自定义报告更改积分参数教程 - 采集和分析数据在本节教程中，您将使用数据系统采集数据和优化积分，设臵和运行校正标准，以及创建和运行样品序列。
有关高级操作的详细信息在本手册的后面几节中介绍。
仪器和方法向导要使系统使用方便，您可以使用内臵仪器和方法向导。
通过这些向导，可以方便地找到创建或修改方法所需的对话框，并逐步完成这些对话框。
如果使用方法向导来创建教程方法，使用向导按钮可转到与当前教程步骤相关联的对话框。
可从“仪器向导”框启动方法向导，方法是单击标识为“创建或修改方法”的按钮。
单击此按钮时，将出现方法向导，您可以通过它选择要使用向导的方式。
选择“创建新方法”按钮以开始创建教程方法。
选择了此按钮后，方法向导将在应用程序窗口设臵一个按钮库，使您可以“逐步”完成生成方法的所有对话框。
同时提供了一个保存按钮。
教程 - 创建数据采集方法采集数据文件的第一步是创建数据采集方法。
此时，您只需要确保使用缺省数据采集采样速率（除快速毛细管外,足够大多数样品的运行）时,使用该方法采集数据的运行时间足够长，能够让最后一个峰完成洗脱。
安捷伦液相Openlab ezchrom软件 如何查看信噪比的指导文件(含噪声)
Openlab+ezchrom 如何查看信噪比的指导文件（含噪声）
1.点击方法菜单下面的高级（advanced），选择—自定义参数（custom parameters），第一列输入参数名称：S/N，类型：每个峰（per peak），返回：编号（number），源就在下拉菜单中选择Signal Noise USP，其他参数则输入一段合适的噪声时间范围（写一个时间段例如：4.0;5.0，代表从4min到5min，中间以分号隔开（分号必须是英文输入法下输入的）。
如果需要查看噪声，则再增加一行，在其他参数这一列的时间段后面再增加一个小写的nv，中间也是用分号隔开，如下图：
2.保存方法（此步骤不可少，一定要保存下方法）；
3.点击导航栏的报告，导入报告模板（例如Area%报告的模板），在此基础上把鼠标移动到报告的结果区域（表格上），点鼠标右键，进入报告属性；
4.在运行报告中的可选参数，把S/N和noise通过绿色箭头从左边添加到右边；
5.在报告中就会多信噪比这1列了，再点击一下分析菜单下面的分析，预览一下方法报告，此时就可以看到信噪比和噪声的结果值了。
安捷伦红外操作规程
目的Purpose建立Cray 630 FTIR光谱仪的操作和保养程序。
范围ScopeCray 630 FTIR 光谱仪。
职贵Responsibility操作者应按下列程序操作。
内容Procedure1工作原理Cary 630 FTIR使用的是傅里叶变换红外(FTIR)光谱技术。
2仪器组成和安装要点2.1仪器组成该系统山Cray 630 FTIR光谱仪主机和透射样品仓组成。
2.2安装要点＞仪器主机应安置在无震动影响的坚固平整的台面上，水平放置，向外按下释放，如图中红色箭头所示＞将附件划入凹进或燕尾槽区域，释放杆扣回原位＞连接电源线＞通过USB线将Cary 630 FTIR主机与电脑连接一3环境要求＞环境温度15~35°C,湿度不得过50%。
4应用范围＞用于常规中红外分析测试(4000~400cm")5人员权限管理员：所有权限高级用户：建立组、仪器方法，添加初级人员账户，操作仪器初级人员：建立仪器方法，操作仪器6操作方法6.1仪器开机与软件设置6.1.1安装附件按要求将透射样品仓与Cray 630 FTIR光谱仪主机连接。
6.1.2连接电源和电脑将Cray 630 FTIR光谱仪主机与电源连接，并用USB与电脑连接。
6丄3打开仪器和连接软件按下Cray 630 FTIR光谱仪主机上的电源按钮，指示灯由红变绿。
打开电脑，打开MicroLab PC软件，输入用户名、密码，软件与仪器自动连接。
6.1.4检査仪器状态如图，查看仪器状态，若status灯显绿色，则为正常。
若显黄色或红色，点击下面的进入高级功能界面，点击Diagnostics （诊断）按钮，进入仪器诊断模块。
诊断值值最佳（绿色）边缘（黄色）临界（红色）评注能盘29,000-21,000>29,000 或>31,000 或表示系统的整体校准和正确的（中心点）<21,000<18.000增益调整。
光源 1.9 A>2.2 A 或>2.5 A 或表示红外光源控制电压有问<1.6 A<1.0 A题，成光源已烧坏。
完整word版安捷伦7820A操作规程
7820A气相色谱仪安捷伦江苏省优联检测技术服务有限公司作业指导书操作规程气相色谱仪操作规程7820A安捷伦目的7820A型气相色谱仪的使用。
规范范围适用于7820A型气相色谱仪的使用。
一、开机：1.打开气源（按相应的检测器所需气体）。
2.打开计算机，进入Windows界面。
3.打开7820GC电源开关。
待仪器自检完毕，双击“”图标，进入化学工作站，双击GC7820A，化学工作站自动4.与7820A 通讯，建立连接。
二、7820A配置编辑1．双击“安捷伦7820A GC”，弹出EZChrom配置对话框。
在IP地址栏输入仪器的GC名称和IP地址，然后点击“获得GC配置”。
当显示已成功连接到GC配置可用的时候，证明软件已经成功的连接到了GC上，并且已经成功获取仪器的配置。
2．在“EZChrom配置”对话框中点击“配置”按钮。
在“其他”项目中选择压力单位，输入柱子的最大耐高温度。
3. 确认色谱柱窗口中的配置和实际安装的情况相符。
柱参数设定点击“色谱柱”按钮，进入柱参数设定画面，进入“从目录选择色谱柱1”画面，点击“向目录添加色谱柱”按钮进入柱库，从柱库中选择要添加的色谱柱，然后点击“确定”，点击该柱下拉式箭头选择连接的进样口，检测器及加热类型。
0次修改编制：王蕊第编号：修改：审核：第1页∕共4页发布日期：年月日批准：批准：安捷伦7820A气相色谱仪江苏省优联检测技术服务有限公司作业指导书操作规程4．在“自动进样器”项目中输入“10μl”作为注射器规格。
点击“确定”退出配置画面。
二、数据采集方法编辑：1.开始编辑完整方法从“文件”菜单中选择“方法”…\“新建”或选择新建方法。
2.从“视图”菜单选择“浏览窗口”，然后在“方法”视窗中点击“仪器设置”。
3.填写自动进样器的参数：点击“”设置进样体积：1ul，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2ul。
安捷伦（agilent1260）高效液相色谱仪操作规程
安捷伦（agilent1260）高效液相色谱仪操作规程1.目的：规范Agilent 1260高效液相色谱仪维修、保养、校正操作。
2.适用范围：本公司化验室Agilent 1260高效液相色谱仪的维修、保养。
3.有关责任：化验室精密仪器室4.引用标准：仪器说明书及Agilent化学工作者现场操作培训教材5.规程内容：5.1开机前准备5.1.1根据实验要求配制流动相，须经0.45μm滤膜过滤，之后再进行脱气处理，使用前必须用超声波振荡l0-15min，按无机相和有机相分开别装入溶剂瓶A（装有洗盐装置，最好固定盛放无机盐水相）、B中；对照品和样品溶液进样前要经0.45μm滤膜过滤。
5.1.2若流动相中含有缓冲盐,则必须以每分钟2～3滴的速度虹吸10%的异丙醇水冲洗seal-wash，以防有盐结晶在泵头产生而损坏泵头。
5.2.采样前准备5.2.1打开计算机,进入Windows 系统, 从上到下依次打开各模块电源。
5.2.2待各模块自检完成后，双击桌面上的“仪器1联机”图标，将自动进入化学工作站画面。
5.2.3从“视图”菜单中选择“方法和运行控制”画面,也可单击工作站画面左侧的“方法和运行控制”项，进入方法和运行控制窗口。
5.2.4打开Purge阀（逆时针），右击“泵”图标出现参数设定菜单单击“设定泵”选项进入泵编辑画面。
5.2.5设“流量”逐步增大流速至5ml/min ，A通道设到100%，单击“确定”。
5.2.6单击“泵”图标，出现参数设定菜单，单击“泵控制“选项选中“开”单击“确定”则系统开始Purge，直到管路内由溶剂瓶A到泵入口无气泡为止；切换B通道(B通道设到100%)继续Purge直到所有通道管路内均无气泡为止。
(查看柱前压力，若大于10Bar，则应更换排气阀内滤芯/过滤白头。
)5.2.7将泵的流量设到0.5ml/min，若使用双泵则应设定溶剂配比，如A=80%，B=20%；关闭排气阀（顺时针）；再将流量设到0.8ml/min，2分钟后设定至方法所需流速，冲洗色谱柱20-30min。
Agilent1200简易操作步骤
安捷伦1200液相色谱简易操作1、打开计算机,进入Windows ＸＰ画面。
2、打开 1200 LC 各模块电源。
3、待各模块自检完成后，双击Instrument 1 （联机）图标，化学工作站自动与1200LC通讯，进入的工作站画面如下所示。
4、从“视图”菜单中选择“方法和运行控制”画面, 单击“视图”菜单中的“系统视图”,”样品视图”，使其命令前有“√”标志，来调用所需的界面。
5、把流动相放入溶剂瓶中。
6、打开Purge（冲洗）阀。
（逆时针旋3下）7、单击泵图标，出现参数设定菜单，单击设置泵选项，进入泵编辑画面。
8 、设流速：4～5ml/min，单击确定。
9、单击泵图标，出现参数设定菜单，单击控制泵选项，选中启动，单击确定，则系统开始冲洗，直到管线内（由溶剂瓶到泵入口）无气泡为止,切换通道继续冲洗，直到所有要用通道无气泡为止。
(每个通道均冲洗５分钟左右)10、单击泵图标，设流速：0ml/min，单击确定。
关闭冲洗阀。
11、单击泵下面的瓶图标，如图所示（以二元泵为例），输入溶剂的实际体积和瓶体积。
也可输入停泵的体积。
单击确定。
（二）数据采集方法编辑：1、开始编辑完整方法：●从“方法”菜单中选择“编辑完整方法”项，如上图所示选中除“数据分析”外的三项，单击确定，进入下一画面。
●2、方法信息：●在“方法信息”中加入方法的信息（如：方法的用途等）。
●单击“确定”进入下一画面。
3、泵参数设定：（以二元泵为例）●在“流速”处输入流量,如1ml/min，在“溶剂Ｂ”处输入80,(A=100-B) ,也可插入一行“时间表” ,编辑梯度。
在“压力限上限”处输入柱子的最大耐高压，以保护柱子。
●单击确定进入下一画面。
4、自动进样器参数设定:●选择合适的进样方式, 如图所示，进样体积５ul,洗瓶位置为81号。
“标准进样”----只能输入进样体积，此方式无洗针功能。
“洗针进样”----可以输入进样体积和洗瓶位置，此方式针从样品瓶抽完样品后，会在洗瓶中洗针。
安捷伦工作站操作
色谱内标法定量（多点校准）一）校准曲线的绘制１、由主菜单视图进入数据分析界面；２、由主菜单文件到调用信号，调出第一点浓度的标准品的色谱图，并调整其坐标参数和积分参数等；３、由主菜单校正进入新校正表，在自动设定的级别是1直接点击确定；４、在校正表上分别输入已知组分的名称及其浓度，右下方即出现对应曲线：1)在化合物栏中输入组分名称；2)在含量栏中输入组分浓度；3)在内标栏中，是内标物那一行设为Yes。
５、由主菜单校正进入校正设置，分别修改浓度单位、校准曲线类型和时间窗口等：1)在含量单位栏中输入组分浓度单位；2)在缺省校正曲线类型栏中输入曲线类型（直线，抛物线等）；3)在原点栏中选择曲线过不过原点（忽略，包含，强制，连接）；4)在其它峰栏中设定峰识别时间窗口（一般设为５％）；６、点击确定，退出校正表；７、调出第二点浓度的标准品的色谱图，并检查积分参数是否合适；８、由主菜单校正进入添加级别，对照相应组分，分别输入第二点的各组分浓度，点击确定退出；第三点、第四点等类推；９、由主菜单的校正进入校正表，可检查、修改校准表上的各参数；１０、由主菜单上的报告，进入设定报告，将定量结果定量：改为内标法，点击确定退出；二）样品分析１、由主菜单的文件到调用方法…，在D:\ CHEM32\1\METHOD\…中调出已做好校正表的方法；２、调出样品色谱图，预览报告及打印；３、对于同一浓度的标样，可多次平行进样，取其平均值，加以校准：调出同一浓度标准品的色谱图，由主菜单校正进入再校正取平均,再确定,即得到同一浓度的两次进样的平均校准表。
色谱外标法定量（多点校准）一）校准曲线的绘制1、由主菜单视图进入数据分析界面；2、由主菜单文件到调用信号,调出第一点浓度的标准品的色谱图，并调整其坐标参数和积分参数等；3、由主菜单校正进入新建校正表，在自动设定级别为1，直接点击确定；4、在校准表上分别输入已知组分的名称及其浓度；5、由主菜单校正进入校正设置，分别修改浓度单位、校准曲线类型和时间窗口等；6、点击确定，退出校准表；7、调出第二点浓度的标准品的色谱图，检查积分情况是否合适；8、由主菜单校正进入添加级别，对照相应组分，分别输入第二点的各组分浓度，点击确定退出；第三点、第四点等类推；9、由主菜单的校正进入校正表，可检查、修改校准表上的各参数；10、由主菜单上的报告，进入设定报告，将定量结果后改为外标法，点击确定退出；二）样品分析1、由主菜单的文件到调用方法…，在C:\CHEM32\1\METHOD\…中调出已经做好校正表的方法；2、调出样品色谱图，预览报告及打印；3、对于同一浓度的标样，可多次平行进样，取其平均值，加以校准；调出同一浓度标准品的色谱图，由主菜单校正进入重新校正；取平均,再确定,即得到同一浓度的两次进样的平均校准表。
安捷伦科技 Agilent 6100 系列四极杆 LC MS 系统快速入门指南说明书
Agilent 6100 系列四极杆 LC/MS 系统快速入门指南从哪里获得更多信息1配置图4化学工作站视图6基本操作20操作提示27故障排除提示29本手册适用于 OpenLAB CDS 化学工作站版本软件（C.01.03 版及更高版本，直到被替代）和 Agilent 6100 系列 LC/MS 仪器。
从哪里获得更多信息联机帮助使用联机帮助可深入了解超越本快速入门指南所述范围的信息。
联机帮助可通过下列方式显示：• 单击工具栏上的帮助按钮。
• 从帮助菜单选择帮助主题。
• 在大多数对话框中单击帮助按钮可以显示特定任务的帮助。
用户指南除了本快速入门指南以外，系统还附带下列指南，这些指南也是 PDF格式，可在安装盘上找到。
• Agilent 6100 系列四极杆 LC/MS 系统入门指南• Agilent 6100 系列四极杆 LC/MS 系统概念指南• Agilent 6100 系列四极杆 LC/MS 系统安装指南• Agilent 6100 系列四极杆 LC/MS 系统维护指南C.01.03 的新增功能• 支持 32 位和 64 位 Windows 7（Service Pack 1）。
• 在 G6120B 上支持快速扫描。
• 在 G6120B 上支持快速极性切换（需要硬件升级）。
• 在 G6130B 上支持使用安捷伦喷射流技术的 ESI（需要硬件升级）。
C.01.02 的新增功能• 支持 32 位和 64 位 Windows 7。
• 在 OpenLAB CDS 化学工作站版本上支持 6100 系列 LC/MS。
B.04.03 的新增功能• 支持 32 位 Windows 7。
B.04.02 SP1 的新增功能• 支持新的 G6120B、G6130B 和 G6150B 单四极杆 LC/MS 系统。
• 在 6150 型号上支持安捷伦喷射流技术。
• 支持 32 位 Microsoft Windows XP Professional（Service Pack 3）。
安捷伦7890A操作规程---精品模板
（一)开机1 打开载气(N2)，空气，氢气等气源的开关，调整载气输出气压为约0。
5 M Pa。
2 启动电脑，进入Windows 系统后3 打开气相色谱仪前左下方的电源开关，GC进入自检后，启动完成.4. 双击电脑桌面的“仪器2联机" 图标，进入GC化学工作站“方法和运行控制”界面(二）7890A配置编辑：1．点击“仪器”菜单，选择“GC 配置…”2．点击“色谱柱”按钮，进入柱参数设定画面，在“”下方第一行空白按钮处，单击鼠标，在弹出的界面中选择“毛细柱”或“填充柱”,如为毛细柱，还应输入色谱柱的“长度”,“模厚”，“直径”，“最高使用温度”等.（三）数据采集方法编辑:1、开始编辑完整方法：从“方法"菜单中选择“编辑完整方法…”项，如下图所示,选中除“数据分析”外的三项，点击“确定”，进入下一画面。
2、方法信息：在“方法注释”中输入方法的信息(如,this is for test！）,点击“确定”进入下一画面。
3、进样器设置:在“选择进样源/位置”画面中选择“GC 进样器”,并选择所用的进样口的物理位置(前或后).点击“确定”，进入下一画面。
4、柱模式（CFT）设定：点击“”图标，进入柱模式设定画面，选择控制模式，“流速”或“压力"。
如：压力，25 psi；或流速，6.5ml/min.5、分流不分流进样口参数设定:点击“"图标，进入进样口设定画面.点击“模式”右方的下拉式箭头，选择进样方式为“不分流”（或分流方式，分流)。
输入进样口的温度（如250℃），输入隔垫吹扫流量(如3ml/min）。
在“分流出口吹扫流量”下边的空白框内输入吹扫流量（如0.75min 后60ml/min）；如选择分流方式，则要输入“分流比".6、柱温箱温度参数设定:点击“"图标，进入柱温参数设定。
在空白表框内输入温度，选中“柱温箱温度为开”左边的方框; ℃/min-升温速率;输入合适的升温参数。
安捷伦气相模板添加峰号
智能报告当中添加峰编号
智能报告当中不能直接添加峰的编号，但可以通过添加行编号来解决，具体操作如下：
1.
向报告模板中添加表格，或者在现有的表格上点鼠标右键，选择“属性”
2.记录这个表格的名字，见红色标识
3.
向表格中添加列
智能报告当中添加峰编号
2015年8月1日下午5:23
4.选中添加的列，点击“列属性”，“函数”处，输入RowNumber(“OLIR_Table_CompoundResults12”)，其中Table_CompoundResults12，要更改为2中看到的实际表格的名字，注意所有的标点符号都要是英文格式下输入的。
5.请注意这个编号是行的编号，不是真正的峰编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 在报告版面设计，文件——打开报告模板，选择一个与您目标报告相近的报告模板：
；
2.选出报告模板后：其中左边有页眉页脚和一个蓝色（红色）三角分界标。
您可以在三角分界标处插入新选项。
若三角分界标为蓝色，此时不能插入任何新选项，必须单击此三角分界标，使之
变成红色后，才可插入新选项：；
；当三角分界标变红后，在下拉框中或者在编辑菜单下新区域中所需选项，插入到模板中。
一共有八个选项可供插入。
但是当我们打开一个模板后一般不再需要插入。
3.使用编辑工具可以在报告模板中插入相关内容，常用的如下：
(1)图形工具：可以插入想要的色谱图等：点击这个图标后拉一下会跳出
选择需要插入的选项。
（2）插入表格: , 点击后会在相应区域拉一下出现选择需要的插入的选项
（3）文本工具：，；要插入文本，首先单击文本工具图标。
然后按下鼠标左键，拖拽鼠标，创建文本安放框，待位置合适后，松开鼠标左键，文本选项对话框自动弹出，选择所需插入的文本，单击OK键。
如果要对文本重新进行编辑，只需双击文本即可。
若要删除文本，单击文本后，按Del键即可。
（4）数字工具，；数字工具允许用户在模板新选项中插入适当的数字，例如样品浓度、保留时间等。
要插入数字，首先单击数字图标。
然后按下鼠标左键，拖拽鼠标，创建数字安放框，待位置合适后，松开鼠标左键，数字选择对话框自动弹出，选择所需插入的数字，单击OK键，数字编辑框自动弹出，选择数字显示形式等内容。
若所选数字为0，则可以在Zero Substitution框中输入相应信息，以替代0。
如果要对数字重新进行编辑，只需双击数字即可。
若要删除数字，单击数字后，按Del键即可。
4.当编辑好后保存或另存报告模板：文件——保存模板或模板另存为
5.将存储的模板添加到报告设定标准报告格式选项中：文件——添加到报告格式中
‘
这样在报告设定中就可以选择您刚才自定义的报告模板，然后使用这个模板来出报告了。
