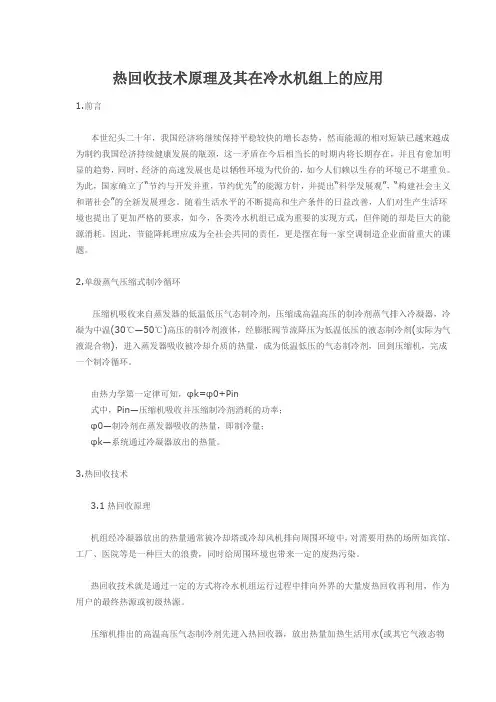

热回收技术原理及其在冷水机组上的应用

热回收技术原理及其在冷水机组上的应用1.前言本世纪头二十年，我国经济将继续保持平稳较快的增长态势，然而能源的相对短缺已越来越成为制约我国经济持续健康发展的瓶颈，这一矛盾在今后相当长的时期内将长期存在，并且有愈加明显的趋势，同时，经济的高速发展也是以牺牲环境为代价的，如今人们赖以生存的环境已不堪重负。

为此，国家确立了“节约与开发并重，节约优先”的能源方针，并提出“科学发展观”，“构建社会主义和谐社会”的全新发展理念。

随着生活水平的不断提高和生产条件的日益改善，人们对生产生活环境也提出了更加严格的要求，如今，各类冷水机组已成为重要的实现方式，但伴随的却是巨大的能源消耗。

因此，节能降耗理应成为全社会共同的责任，更是摆在每一家空调制造企业面前重大的课题。

2.单级蒸气压缩式制冷循环压缩机吸收来自蒸发器的低温低压气态制冷剂，压缩成高温高压的制冷剂蒸气排入冷凝器，冷凝为中温(30℃—50℃)高压的制冷剂液体，经膨胀阀节流降压为低温低压的液态制冷剂(实际为气液混合物)，进入蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，回到压缩机，完成一个制冷循环。

由热力学第一定律可知，φk=φ0+Pin式中，Pin—压缩机吸收并压缩制冷剂消耗的功率；φ0—制冷剂在蒸发器吸收的热量，即制冷量；φk—系统通过冷凝器放出的热量。

3.热回收技术3.1热回收原理机组经冷凝器放出的热量通常被冷却塔或冷却风机排向周围环境中，对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。

热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。

压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其它气液态物质)，再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。

图中热回收器便是热量回收的载体，起着热量回收和转移的作用。

风冷热泵热回收介绍

克莱门特风冷热泵热回收机组解决方式——夏季
克莱门特风冷热泵热回收处理方式：夏季制冷同时回收冷凝热量加热卫生热水
克莱门特风冷热泵热回收机组解决方式——其它季节
克莱门特风冷热泵热回收处理方式：过渡季节不供空调，单独开启制热水功能冬季空调供暖并制热水，热水储存在蓄热水罐内
风冷热泵全部热回收系列机组
南通医学院附属医院
本工程为位于江苏省苏州的一座四星级旅游假日酒店，建筑面积为 15000m2，共拥有148间各档次的客房。选用了3台克莱门特风冷热泵部分热回收机组（EM）SRAND2442，夏季为酒店免费提供生活热水，大大节约了酒店运行费用。
公司风冷热泵热回收工程实例
深圳麒麟山庄游泳馆
云南蒙自官房大酒店
本工程位于云南省红河州蒙自地区的一座五星级旅游假日酒店，建筑面积30321m2，共拥有286间各档次的客房。
选用了克莱门特三台共计880RT 的全部热回收风冷热泵，满足生活热水的需要。
生活热水，主要是供应主楼及贵宾苑客房全天24小时的需要，另外娱乐部、餐厅、会议室卫生间也需要一定的卫生热水。
公司风冷热泵热回收工程实例
上海浦东土地发展局中国民生银行股份有限公司 FOX TOWN 松江大卖场上海张江生物医药基地开发有限公司阿斯利康制药（上海）有限公司 ……
公司风冷热泵热回收工程实例
热回收机组接管现场图片
公司风冷热泵热回收工程实例
热回收机组接管现场图片
克莱门特节能产品介绍
克莱门特的努力方向：
风冷热泵全部热回收系列机组可作为空调系统冷热源以及卫生热水热源使用，实现一机三用功能：制冷、供暖、热回收。
该系列机组有：风冷热泵全部热回收机组；能量提升机（四管制冷热水机组）两种形式。

热回收水冷螺杆冷水机组设备工艺原理

热回收水冷螺杆冷水机组设备工艺原理热回收水冷螺杆冷水机组是一种新型的节能环保设备，其能源效率较高，采用该设备可以有效降低企业的能源消耗和污染排放。

本文将为您介绍该设备的工艺原理。

一、基本原理热回收水冷螺杆冷水机组是一种利用空气或水等自然资源作为热源，制冷时回收热量再利用的新型制冷设备。

该设备采用螺杆制冷技术，具有高效能、省电、寿命长等优点。

二、设备组成热回收水冷螺杆冷水机组由以下几个部分组成：1.螺杆压缩机：将制冷剂压缩，使其气体温度升高，压缩机是整个制冷循环中功率最大、质量最关键的部分。

2.热交换器：通过热交换器，热源与蒸发器中的制冷剂进行换热，并回收热源的余热。

热源可以是空气、水或者蒸汽等。

3.冷凝器：将蒸发器中的制冷剂所吸收的热量释放到冷却水中，使制冷剂流变成液态再循环使用。

4.膨胀阀：调节制冷剂的流量和压力。

三、工艺流程热回收水冷螺杆冷水机组的工艺流程如下：1.制冷剂经过蒸发器，蒸发器中的制冷剂吸收热量。

2.制冷剂从蒸发器流向螺杆压缩机，螺杆压缩机将制冷剂压缩，从而提高其温度和压力。

3.压缩后的制冷剂从螺杆压缩机流向热交换器，与热源进行换热，回收热源的余热。

4.经过热交换器后的制冷剂流向冷凝器，将所吸收的热量释放给冷却水，使制冷剂变成液态。

5.液态制冷剂经过膨胀阀，流入蒸发器，循环制冷。

四、技术优势相较于传统的空调和冷水机组，热回收水冷螺杆冷水机组有着以下的技术优势：1.高效能：同等条件下，节能20%-50%以上，制冷量与二次水的温度差低于3℃，运行稳定可靠性高。

2.低噪音：不会产生明显的振动和噪音，适用于有高要求的场所。

3.环保：制冷剂采用环保型的制冷剂，无氯制冷剂，避免对大气和地球造成污染；将热源的余热再利用，降低能源消耗。

4.适应性强：可以适应各种复杂的工况环境，比如高湿、低温、强电磁等。

以上就是热回收水冷螺杆冷水机组设备工艺原理的简单介绍，相信这种新型的节能环保设备将会在未来的制冷行业中占据重要地位。

风冷模块冷热水机组(热回收)说明书

该亲水铝箔由五层结构组成，五层结构是由一层铝箔、两层增强防腐层和两层亲水膜构成。用此亲水铝箔做空调换热器翅片，可改变凝露水珠在翅片表面上的接触角，消除空调换热器的“水桥”现象，减缓白粉现象的产生，使空调器的制冷量相对提高７～１５％，并延长换热器的有效使用寿命
4)多种基本模块，任意组合
四种基本模块，60KW、70KW 、90KW、105KW，这些模块可以任意组合，组合后的机型基本覆盖所需能量范围。最大可由32模块组合，完全能够替代现有的空气源螺杆机组。且投资费用、运行费用更低，效果更好。
2）机组在搬运移动时应尽量保持上下表面水平，勿倾斜30℃以上；
3）机组可安装于阳台、屋顶或庭院中（基础有承载机组本身重量130%的能力）；
4）机组安装场地须留有足够空间以供散热及提供维修保养人员出入；
5）对于机组管道系统及机组安装均须参考当地的《暖通空调规范》。
4.3安装就位
1.机组就位时可使用吊机、铲车或其他能确保机组平衡，稳定包装箱底框的搬运设备，在搬运过程中，应确保机组垂直平面与水平面之间所夹锐角不小于60℃；
a. 主机运转时，电压波动切勿超过额定电压的±10%。
b. 相间电压之不平衡度不可以大于2%，以免造成三相电流不平衡、压缩机过热等不良现象。
2. 机组必须可靠接地。机组安装底脚及控制箱内的PE接地点同时接地，接地电阻小于4Ω。
3. 现场使用的供电电源线及控制线必须使用铜芯导线，两者分开敷设并加合适的护管。控制线选用截面积为1～1.5mm2的多股铜芯护套线。供电电源线需充分考虑环境温度，穿管情况并根据所选用机组的最大运行电流确定其截面积。
4. 以下元器件需用户或施工安装部门提供：
a.保护功能齐全、整定合适的专用配电柜（箱）。
b.电力容量足够且符合要求的供电电源及截面积合适的电缆线与控制线。

风冷热泵空调热回收技术简介【建筑工程类独家文档首发】

风冷热泵空调热回收技术简介【建筑工程类独家文档首发】环境污染和能源危机已成为当今社会的两大难题，如何在享受舒适的室内空气环境的同时付出最少的代价逐渐成为人类的共识，在这种背景下以环保和健康为主要特征的绿色建筑应运而生。

尽可能少地消耗能源为建筑物创造舒适环境已经成为空调的发展方向，开发利用天然的冷/热源能够为空调带来节能和环保双重效益，因而越来越受到人们的重视。

我们身边的大气环境就是一个巨大的天然资源，可以随意获取和使用、对设备无害，是一种理想的天然冷热源。

空调在制冷的同时，根据能量守恒原理要将与制冷量相当的热量通过冷却塔或冷却风扇向大气中排放掉，此举除造成大气废热污染外，还会产生温室效应。

而人们又要另外消耗高品位的电力、天燃气、燃油等能源来加热仅45℃的热水，表面上似乎没有热能的损失，实际上伴随着热能形式转换过程中的熵损失，已经是一种能源的浪费。

能不能呢充分发挥高品位能量工作效率和利用低品位能量呢？答案是肯定的，这就是利用热回收技术则巧妙的在空调制冷的同时将被浪费的热能集中回收来制取卫生热水（或提供冬季采暖用热）。

其方法就是在空调制冷压缩机出口侧高温高压制冷剂蒸汽与冷凝器进行热交换的部件前串联或并联一个换热设备（制冷剂在空调制冷循环中的物化状态及性质在此不再累叙），在废热没有被冷却塔或冷却风机排放到大气环境中去之前就将这部分热量回收提走，这样既保证了热量的有效回收再利用，又保护了大气环境免受热污染，而这部分回收的废热则可以用来加热卫生用热水，直接产生二次经济效益，一举数得。

在风冷热泵空调机上应用热回收技术时，夏天相当于增加了一个水冷却装置。

水冷却效率比风冷却效率高，空调制冷机因此可节能10~15%，而且由于冷凝温度降低还可延长压缩机使用寿命。

冬天热泵则转换为制热模式，为房间提供采暖用热媒水。

在满足采暖需求的前提下还可以生产部分卫生用热水。

在春秋季过渡季节，建筑物既无制冷要求、又无供热需要，则可以充分利用热泵设备的高效热转换效率来生产卫生热水。

热回收风冷模块机组PPT课件

• 运行可靠
不受天气影响；可以简化或者省去辅助加热系统；
性能稳定可靠
太阳能热水器安装受限
内胆：腐蚀漏水“整机短命”
第3页/共64页
热回收风冷模块与空气源热泵热水器
• 合三为一
具有一机多用的功能；管路简单；
• 更随心所欲
除能一年四季提供生活热水外，还能一年四季为室内提供空调供应。
真正的一机多用，空调与热水全年供应
水温波动
全热回收热回收量大
出水温度恒定，受环境温度影响小；
部分热回收
热回收量小，最大仅为全热回收的15%;实际往往更小于
此值；
受环境温度影响，水温波动大；
最高出水温度常年出水温度恒定，最高可55℃出水；
能效比
综合能效比高，一般可达7.0以上；
噪声
静音低噪，热回收时风机停止运行
冬季出水温度低，冬季水温远远满足不了要求；综合能效比低
➢ 抗冻能力强，不易冻裂；
制冷剂出口
➢ 水路流通截面积大，不易堵塞。
进水
第29页/共64页
与其它换热器对比
类别外形结构
套管式换热器
外型尺寸较大
板式换热器外型尺寸紧凑
壳管式换热器高效桶式换热器
外型尺寸较大外型尺寸比板换略大，比套管及壳管均小
热泵应能用，加热，能用，加热，能用，加热，能用，加热，水温
消耗不可再生能源,经济性差
能效比小于1，消耗电能大
节能, 环保
适用范围广；使用舒适性好；能效比高,不消耗非再生资源,无污染；维护方经济能效比大于8
安
全基本安全性
电热管易老化，有漏电隐患
优良
优秀

水冷冷水机组热回收介绍

水冷冷水机组热回收方式分类目前水冷冷水机组有冷却水热回收与排气热回收两种方式。

1)冷却水热回收是在冷却水出水管路中加装一个热回收换热器，如图1所示。

这样可以使“热水”从冷却水出水中回收一部分热量。

虽然热水的出水温度小于冷却水的出水温度，但是冷水机组的制冷量与COP基本不变。

2)采用排气热回收的冷水机组通常采用增加热回收冷凝器，在冷凝器中增加热回收管束以及在排气管上增加换热器的方法。

目前常见的是采用热回收冷凝器，如图2所示。

从压缩机排出的高温、高压的制冷剂气体会优先进入到热回收冷凝器中将热量释放给被预热的水。

冷凝器的作用是将多余的热量通过冷却水释放到环境中。

值得注意的是热水的出水温度越高，冷水机组的效率就越低，制冷量也会相应地减少。

3热回收冷水机组关注点1)最大热回收量热回收冷水机组的热回收量在理论上是制冷量和压缩机做功量之和，某些机组最大热回收量可达总冷量的100%。

在部分负荷下运行时，其热回收量随冷水机组的制冷量减少而减少。

2)最高热水温度热回收冷水机组以制冷为主，供热为辅。

热水温度越高，则冷水机组的COP越低，甚至会使机组运行不稳定。

一般需加其他热源提高热水温度3)热水温度/热量的控制热水回水温度控制方案：机组在部分负荷下运行时，热回收量减少，热水的回水温度不变而出水温度降低，使热水（冷却水）的平均温度降低，减少冷凝器与蒸发器压差，冷水机组的COP相对较高。

热水供水温度控制方案：效果相反，可能导致冷水机组运行不稳定。

4热水回水/供水温度控制方案比较如图3所示，比较热水回水/供水温度控制方案:1)在100%负荷时，冷却水的供、回水温度为41OC和35OC，其温差为6OC，平均温度为38OC。

2)在50%负荷时，冷却水的流量不变，供、回水温差是100%负荷温差的50%，即为3OC。

3)热水回水温度控制方案：冷却水的回水温度恒定为35OC，由于供、回水温差为3OC，故冷却水的供水温度变为38OC，供、回水的平均温度为，比100%负荷时低。

热回收基础知识资料

餘熱發電
1 餘熱發電廠的主要設備
（二）汽輪機部分
汽輪機是由汽輪機本體、調速系統、危急保安器及油系統組成，它們的作用如下：
（1）汽輪機本體：由鍋爐輸出的高溫高壓蒸汽吹動葉輪轉動，將熱能變換為機械能。
（2）調速系統：使汽輪機在負荷變化時，自動增大和減小蒸汽的進汽量，保持汽輪機在額定轉速（3000r/min)下穩定運行。
建材行業
➢ 玻璃窯廢氣餘熱回收技術1 ➢ 水泥窯餘熱發電技術1
化工行業
➢ 聚酯化纖酯化工藝餘熱製冷技術 ➢ 炭黑生產過程餘熱利用和尾氣發電（供熱
）技術 ➢ 合成氨節能改造綜合技術1 ➢ 大中型硫酸生產裝置低位元熱能回收技術1
其他行業
➢ 乏汽與凝結水閉式熱回收技術 ➢ 基於吸收式換熱的新型熱電聯產集中供熱
餘熱鍋爐部分是由鍋爐本體、過熱器、省煤器、汽包等組成，它們的作用如下：
（1）鍋爐本體：吸收爐膛中的熱量，產生飽和蒸汽。（2）過熱器：將飽和蒸汽進一步加熱，提高蒸汽溫度為過熱蒸汽
。
（3）省煤器：利用煙氣的餘熱提高給水溫度。降低排煙溫度，提高鍋爐熱效率。
（4）汽包：汽包是鍋爐蒸發設備中的主要部件，是彙集爐水和飽和蒸汽的圓筒形容器。是加熱、蒸發、過熱三個過程的分界點
➢ 汽包又叫鍋筒，是鍋爐最重要的受壓元件，其作用為：
➢ （1）接受鍋爐給水，同時向蒸汽過熱器輸送飽和蒸汽，連接上升管和下降管構成迴圈回路，是加熱、蒸汽與過熱三個過程的連接樞紐。
➢
（2）鍋筒中儲存一定量的飽和水，具有一定的蒸發
能力，儲存的水量愈多，適應負荷變化的能力就愈大。
➢
（3）鍋筒內部安裝有給水、加藥、排汙和蒸汽淨化
餘熱發電
1 餘熱發電廠的主要設備

热回收水冷螺杆式低温冷水机组设备工艺原理

热回收水冷螺杆式低温冷水机组设备工艺原理概述随着科技的不断发展，现代化工业已经迈入了一个高度智能化、精细化和绿色化的发展阶段。

在许多制造业领域，如化工、制药、电镀等，低温冷却是非常关键的工艺环节。

低温冷却工艺不仅涉及到产品的质量和产量，而且对于节能和环保也具有重要意义。

热回收水冷螺杆式低温冷水机组是一种高效、节能、环保的低温冷却设备。

它采用先进的热回收技术，将废热回收再利用，实现了能量的循环利用和资源的高效利用。

在低温冷却领域，热回收水冷螺杆式低温冷水机组已经成为了一种非常流行的冷却设备。

本文将详细介绍热回收水冷螺杆式低温冷水机组设备工艺原理。

工艺原理冷水机组构成热回收水冷螺杆式低温冷水机组由以下主要部分组成：1.压缩机：用于将低温制冷剂吸入、压缩和排出，形成制冷循环。

2.蒸发器：用于将水或其他液体制冷介质在低温下蒸发，吸收周围的热量，实现低温冷却。

3.冷凝器：用于将蒸汽冷凝成液体，放出热量，完成制冷循环的全过程。

4.热回收器：用于回收蒸发过程中产生的废热，使之再利用，实现能量的循环利用和资源的高效利用。

工作原理热回收水冷螺杆式低温冷水机组的工作原理如下：1.压缩机将低温制冷剂吸入，进行压缩和排放动作，形成制冷循环。

2.制冷循环过程中，低温制冷剂在蒸发器内蒸发，吸收周围的热量，导致温度下降。

3.在与蒸发器相连的热回收器中，废热被吸收回收，然后通过换热器回流到压缩机，使之升温，提高了单位制冷量的制冷效率。

4.蒸发后的制冷剂进入到冷凝器中，由于压力变高，制冷剂开始冷凝并放出热量。

5.循环过程中产生的热量通过热回收器进行回收，从而达到了节能的效果。

设备特点高效节能热回收水冷螺杆式低温冷水机组采用先进的热回收技术，能够回收热回收器中的废热，使之再利用，提高了单位制冷量的制冷效率。

相对传统的低温冷水机组，热回收水冷螺杆式低温冷水机组的制冷效率提高了20%-30%。

环保热回收水冷螺杆式低温冷水机组通过回收热回收器中的废热，实现了能量的循环利用和资源的高效利用。

关于冷水机组热回收技术的说明

附件关于冷水机组热回收技术的说明1、热回收的原理及介绍背景资料在酒店、宾馆、医院、浴足、桑拿等场所，既需要热水供应，又要制冷空调。

一方面要用燃煤/燃气锅炉生产热水，另一方面要用冷却塔（或地下水、风冷风机等形式）把空调在制冷过程中产生的冷凝热散失到大气中，产生污染的同时浪费能源。

热水与制冷空调两套方案相互独立，致使制冷空调的余热得不到充分利用，甚是可惜！空调压缩机产生的冷凝热量等于空调系统从制冷空间吸收总热量加上压缩机的发热量，约为制冷量的115%以上。

目前绝大部分的空调设计，这部分的热量不但没有利用，还要消耗水泵、冷却塔、风冷风机等动力电能，将这部分热量排到大气环境（或地下环境）中去。

如果把这一部分热量利用起来，变废为宝，免费获取生活热水，实现空调系统的单向能耗，双向输出，在制冷的同时又产生热水，岂不美哉。

冷水机组热回收技术介绍常规制冷空调用压缩机的出口处的制冷剂温度在65℃~95℃之间，冷凝管的表面热的烫手，空调热回收技术就是利用这部分的冷凝废热资源，来产生热水的。

1.2.1部分热回收如下图：蒋海洋31部分热回收设计原理制冷剂温度变化曲线冷却水温度变化曲线温度时间热水温度变化曲线排气过热段冷凝器冷凝段40度65度30度35度30度50度热回收量高达25%热回收器冷凝器部分热回收（100%+30%的换热铜管）双管束换热器：制冷剂侧共用一个回路，水侧上下分层。

蒸发热回收装冷凝压缩膨胀出水进水出水进水水水夏季：提供用户免费的生活热水．2全部热回收全热回收（100％+100%的换热铜管）双管束冷凝器：制冷剂侧共用一个回路，水侧左右分层。

2、热回收量热回收温度一般不高于60℃ 对于水冷螺杆机组的部分热回收量① R22机组： 60度热水，回收量最大10%； 55度热水，回收量最大15%；50度热水，回收量最大30%；45度热水，回收量最30℃45℃制冷剂℃℃冷却水大50% 。

②R134a机组：60度热水，回收量最大8%；55度热水，回收量最大14%；50度热水，回收量最大29%；45度热水，回收量最大50%。

热回收冰机控制逻辑

热回收冰机控制逻辑热回收冰机是一种能够利用废热进行制冷的设备，它具有较高的能源利用率和环境友好性。

在控制热回收冰机的过程中，需要考虑多种因素，包括制冷效果、能源利用和系统安全等方面。

1.制冷需求检测：系统首先通过传感器或其他方法检测环境温度和制冷需求，判断是否需要启动热回收冰机。

如果环境温度高于设定的阈值，且需要制冷，则启动制冷系统。

2.启动热回收冰机：一旦检测到制冷需求，控制系统会发送信号启动热回收冰机。

启动过程中，控制系统需要确保各个关键组件和传输管道的正常运行。

3.废热回收：热回收冰机的特点是能够利用废热产生制冷效果。

在此过程中，控制系统会监测和控制废热的回收和利用。

废热通常来自于工业过程、电力发电等。

通过热交换器，废热被转移给制冷剂，并由制冷剂带走，同时产生制冷效果。

4.制冷效果监测：控制系统需要实时检测制冷效果，包括制冷剂的温度、压力等参数。

通过监测制冷效果，可以调整制冷系统的工作参数，以提高制冷效果和能源利用效率。

5.能源优化：控制系统需要实时监测能源利用情况，包括废热的回收利用情况和能源消耗情况。

通过分析这些数据，控制系统可以做出相应调整，以优化能源的利用效率。

6.故障监测和安全保护：控制系统还需要实时监测冰机的工作状态，包括各个关键组件和传输管道的运行情况。

一旦发现异常情况，控制系统会发出警报并采取相应的安全保护措施，以防止系统故障或安全事故的发生。

7.停止冰机运行：当制冷需求满足或需要停止制冷时，控制系统会发送信号停止热回收冰机的运行。

在停机过程中，控制系统需要确保冰机和相关组件的安全停机，并做好相关记录和数据的保存工作。

总的来说，热回收冰机的控制逻辑是一个复杂的系统工程，需要综合考虑制冷需求、能源利用和系统安全等因素，通过实时监测和控制各个关键参数和组件，以提高制冷效果和能源利用效率，同时确保系统的安全运行。

风冷机组热回收方法及应用

*2010年12月洁净与空调技术C C &A C 第4期风冷机组热回收方法及应用烟台中集来福士海洋工程有限公司张志明*中国航天513所陆新宇摘要对风冷机组的热回收系统原理进行了分析，提出了一种利用冷凝热回收器提供生活用热水的方法和装置，并对该系统使用的经济性进行了分析，指出利用热回收系统可有效地节约能源。

关键词风冷机组；热回收；经济分析Air Cooled Chille r Un it He at Re c la ma tio n ’s Meth od an d Ap plica tionZhang Zhiming and Lu XinyuAbstra ct This text analysed the theory of heat reclamation system,gived a advanced method that used condenser heatreclamation equipment to supply living hot water ,and analysed the economy efficiency of che heat reclamation system,concluded that used heat reclamation system can economize energy sources.Keywords Air cooled chiller unit;Heat reclamation;Economy efficiency张志明，男，1977年4月生，本科，工程师264000山东省烟台市芝罘区芝罘岛东路70号（0535）6801451-2016E-mail:zhzhm3322@ 收稿日期：2010-5-240引言我国正处于能源工业化过程，社会经济发展对能源的依赖要比发达国家大得多，社会发展受到能源的约束程度越来越严重。

近年来，我国虽然电力生产迅速增长，但是相对而言电力消费增长更快，因此有不少地方经常会出现电力供应不足，拉闸限电的现象。

05热回收冰蓄冷

(三)日立螺杆冷水机组冰蓄冷用双工况机组
冰蓄冷用双工况机组
蓄冷运转
低温冷水机组
热交换器（冷冻液-水）
负荷冷水泵蓄热槽
冷冻液泵 ※ 使冷冻液循环，在蓄热槽制冰使冷冻液循环，在蓄热槽制冰。
三通阀
冰蓄冷用双工况机组冷却运转
热交换器（冷冻液-水）低温冷水机组
负荷冷水泵
冷冻液泵 ※向负荷一侧送冷水，用冰进行冷却运转。向负荷一侧送冷水，用冰进行冷却运转根据需要冷水机组也进行冷却运转。 ※根据需要冷水机组也进行冷却运转
冷凝器
供热水热交换器
30℃
热水
膨胀阀压缩机蒸发器
55℃
水冷/风冷风冷热泵式水冷风冷/风冷热泵式热回收机组风冷系统原理简图
水冷/风冷风冷热泵式水冷风冷/风冷热泵式热回收机组风冷热水系统示例
热水机 SV1 组循环热水箱 P2
单向阀
分热水来水）补水（自来水） P1 冷水机组余热回收装置用户自备部分厂家提供部分
螺杆冷水机组热回收技术全热回收机组-制热运转模式示意全热回收机组制热运转模式示意
压缩机
不需制冷时
温水热交换器
热水
空气热交换器
冷水热交换器
螺杆冷水机组热回收技术全热回收机组-制冷运转模式示意全热回收机组制冷运转模式示意
不需制热时
温水热交换器压缩机
空气热交换器
冷水热交换器
冷水
螺杆冷水机组热回收技术全热回收机组-热回收运转模式一全热回收机组热回收运转模式(一) 热回收运转模式
热水成本（元/吨）（元/月）吨月 0 11 12.6 38.7 24 0 22,110 25,326 77,787 48,240 （元/年）年 0

水冷冷水机组热回收介绍

水冷冷水机组热回收方式分类目前水冷冷水机组有冷却水热回收与排气热回收两种方式。

1)冷却水热回收是在冷却水出水管路中加装一个热回收换热器，如图1所示。

这样可以使“热水”从冷却水出水中回收一部分热量。

虽然热水的出水温度小于冷却水的出水温度，但是冷水机组的制冷量与COP基本不变。

2)采用排气热回收的冷水机组通常采用增加热回收冷凝器，在冷凝器中增加热回收管束以及在排气管上增加换热器的方法。

目前常见的是采用热回收冷凝器，如图2所示。

从压缩机排出的高温、高压的制冷剂气体会优先进入到热回收冷凝器中将热量释放给被预热的水。

冷凝器的作用是将多余的热量通过冷却水释放到环境中。

值得注意的是热水的出水温度越高，冷水机组的效率就越低，制冷量也会相应地减少。

3热回收冷水机组关注点1)最大热回收量热回收冷水机组的热回收量在理论上是制冷量和压缩机做功量之和，某些机组最大热回收量可达总冷量的10 0%。

在部分负荷下运行时，其热回收量随冷水机组的制冷量减少而减少。

2)最高热水温度热回收冷水机组以制冷为主，供热为辅。

热水温度越高，则冷水机组的COP越低，甚至会使机组运行不稳定。

一般需加其他热源提高热水温度3)热水温度/热量的控制热水回水温度控制方案：机组在部分负荷下运行时，热回收量减少，热水的回水温度不变而出水温度降低，使热水（冷却水）的平均温度降低，减少冷凝器与蒸发器压差，冷水机组的COP相对较高。

热水供水温度控制方案：效果相反，可能导致冷水机组运行不稳定。

4热水回水/供水温度控制方案比较如图3所示，比较热水回水/供水温度控制方案:1)在100%负荷时，冷却水的供、回水温度为41OC和35OC，其温差为6OC，平均温度为38OC。

2)在50%负荷时，冷却水的流量不变，供、回水温差是100%负荷温差的50%，即为3OC。

3)热水回水温度控制方案：冷却水的回水温度恒定为35OC，由于供、回水温差为3OC，故冷却水的供水温度变为38OC，供、回水的平均温度为36.5OC，比100%负荷时低1.5OC。

冰机热回收设备[实用新型专利]

专利名称：冰机热回收设备专利类型：实用新型专利
发明人：刘淩中
申请号：CN201721296983.3申请日：20171010
公开号：CN207280010U
公开日：
20180427
专利内容由知识产权出版社提供
摘要：冰机热回收设备,机体(1)上安装通过制冷剂循环管线(4)依次连接冷凝器(3)、热回收器(6)、压缩机(8)、蒸发器(11)和膨胀阀(9)成回路；其中，冷凝器(3)上接出冷却介质出口(2)，热回收器(6)上连接热水进口(5)和热水出口(7)，蒸发器(11)上连接被冷却介质进口(10)。

依靠机组制冷时产生的余热制取热水，提高机组效率，改善工作条件，耗电较少，热交换效率更高，运行费用低，节约成本费用，节约机组运行费用。

不但可以实现废热利用，减少冷凝热对环境产生的热污染，又可减少冷却塔的运行费用和噪声。

节能环保，无任何污染排放，安全可靠。

申请人：总立机电工程(苏州)有限公司
地址：215011 江苏省苏州市高新区滨河路1750号金枫苑1幢702室
国籍：CN
代理机构：上海申新律师事务所
代理人：郭春远
更多信息请下载全文后查看。

(完整版)冰机热回收简介(张月雷精华版)

冰机热回收系统工作原理
• 冰机在运行时，产生大量热量，通过冷却塔水冷的方式进行冷却，最终排放到大气中,浪费热能及电能；
• 将冰机的冷却塔由水冷改为热回收蒸发器水冷，将废热能转化为热水，用于F5厂办公区冬季制热.
6
一般冰机系统统工作原理
那么现在问题来了，如何控制冰机的热水温度？
冷却塔旁通管路和电
磁阀
冰机热回收器
热回收循环泵
热回收BA界面
end
冰机热回收简介
2020/8/11
F5总务课工务组：张月雷 2015年2月25日
1
目录
一、热回收概念二、热回收工作原理三、空调热回收系统控制
热回收概念
• 热回收技术的基础是：回收冷水机组的冷凝排热。
• 热回收技术的经济效益：
办公室的风机盘管
冷却水塔
无尘室的MAU
餐厅的空调箱
热回收概念
热回收概念

夏季制冷机冷凝热的回收利用

夏季制冷机冷凝热的回收利用
荣国华
【期刊名称】《暖通空调》
【年(卷),期】1998(28)2
【摘要】分析了制冷机冷凝热和建筑需水量的关系，提出用自来水作为冷凝器的冷却水，探讨了其实现的条件与途径。

【总页数】3页(P27-29)
【关键词】节能;热回收;冷凝器;自来水;空调
【作者】荣国华
【作者单位】武警部队建筑设计所
【正文语种】中文
【中图分类】TU831.4
【相关文献】
1.夏季回收制冷机冷凝热的几种方法 [J], 荣国华
2.寒冷地区酒店夏季空调冷凝热的回收利用 [J], 高旭
3.热回收型蒸发式冷凝制冷机组示范工程 [J], 都桂梅
4.中高档旅馆夏季制冷机冷凝热的热利用分析 [J], 杨小林
5.夏季制冷机冷凝热的回收利用 [J], 王化云
因版权原因，仅展示原文概要，查看原文内容请购买。
