砖混结构中承重构造柱的设计与计算

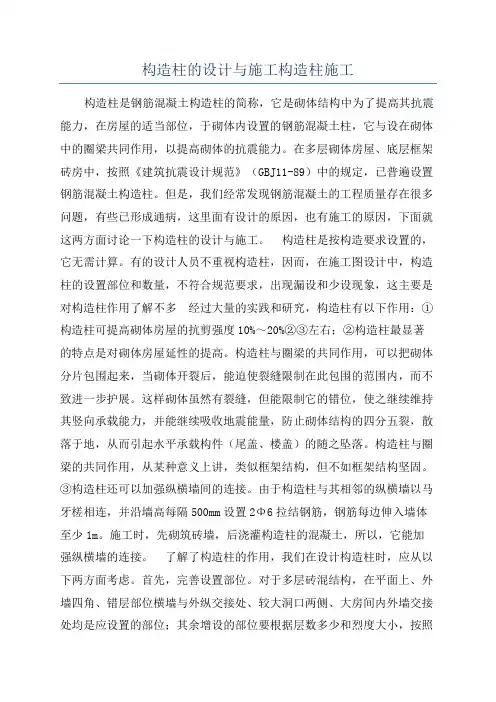

构造柱的设计与施工构造柱施工
构造柱的设计与施工构造柱施工构造柱是钢筋混凝土构造柱的简称，它是砌体结构中为了提高其抗震能力，在房屋的适当部位，于砌体内设置的钢筋混凝土柱，它与设在砌体中的圈梁共同作用，以提高砌体的抗震能力。
在多层砌体房屋、底层框架砖房中，按照《建筑抗震设计规范》（GBJ11-89）中的规定，已普遍设置钢筋混凝土构造柱。
但是，我们经常发现钢筋混凝土的工程质量存在很多问题，有些已形成通病，这里面有设计的原因，也有施工的原因，下面就这两方面讨论一下构造柱的设计与施工。
构造柱是按构造要求设置的，它无需计算。
有的设计人员不重视构造柱，因而，在施工图设计中，构造柱的设置部位和数量，不符合规范要求，出现漏设和少设现象，这主要是对构造柱作用了解不多经过大量的实践和研究，构造柱有以下作用：①构造柱可提高砌体房屋的抗剪强度10%～20%②③左右；②构造柱最显著的特点是对砌体房屋延性的提高。
构造柱与圈梁的共同作用，可以把砌体分片包围起来，当砌体开裂后，能迫使裂缝限制在此包围的范围内，而不致进一步护展。
这样砌体虽然有裂缝，但能限制它的错位，使之继续维持其竖向承载能力，并能继续吸收地震能量，防止砌体结构的四分五裂，散落于地，从而引起水平承载构件（尾盖、楼盖）的随之坠落。
构造柱与圈梁的共同作用，从某种意义上讲，类似框架结构，但不如框架结构坚固。
③构造柱还可以加强纵横墙间的连接。
由于构造柱与其相邻的纵横墙以马牙槎相连，并沿墙高每隔500mm设置2Φ6拉结钢筋，钢筋每边伸入墙体至少1m。
施工时，先砌筑砖墙，后浇灌构造柱的混凝土，所以，它能加强纵横墙的连接。
了解了构造柱的作用，我们在设计构造柱时，应从以下两方面考虑。
首先，完善设置部位。
对于多层砖混结构，在平面上、外墙四角、错层部位横墙与外纵交接处、较大洞口两侧、大房间内外墙交接处均是应设置的部位；其余增设的部位要根据层数多少和烈度大小，按照抗震设计规范的规定设置构造柱，确保不缺不漏，并与每层圈梁有可靠的连接。
砖混结构建筑构造柱的构造做法
砖混结构建筑构造柱的构造做法砖混结构建筑是一种常见的建筑结构形式，其主要由砖墙和混凝土构件组成。
而构造柱作为砖混结构建筑的主要承重元件之一，其构造做法至关重要。
本文将从柱的选择、布置、构造等方面，介绍砖混结构建筑构造柱的相关内容。
一、柱的选择在砖混结构建筑中，柱的选择要根据建筑的功能、荷载要求和结构形式等因素来确定。
一般情况下，柱的截面形式常用矩形、圆形和多边形等形状，而材料则选择混凝土。
在选择柱截面时，需要保证其具有足够的承载力和刚度，以满足建筑的荷载要求。
二、柱的布置柱的布置应根据建筑的功能、结构形式和空间布局等因素来确定。
一般情况下，柱的布置应尽量合理，以便于满足建筑的结构要求和使用功能。
在布置柱时，应注意避开大洞口、开间较大的位置，以免影响建筑的使用效果。
三、柱的基础柱的基础是柱传递荷载的重要承载部分，其构造应符合土质条件和荷载要求。
一般情况下，柱的基础采用混凝土基础，其形式可以是独立基础、连续基础或扩展基础等。
在基础的施工过程中，要注意控制基础的沉降和变形，以确保柱的稳定性和安全性。
四、柱的施工柱的施工分为砌筑和浇筑两个阶段。
在砌筑阶段，首先需要进行柱墙的砌筑，一般采用砖砌或石砌的方式。
在砌筑过程中，要注意保持墙体的垂直度和水平度，以确保柱的准确性和稳定性。
在浇筑阶段，需要进行混凝土的浇筑，以增加柱的强度和刚度。
在浇筑过程中，要注意控制混凝土的配合比和浇筑质量，以确保柱的工作性能和安全性。
五、柱的加固与修复在某些情况下，由于建筑的老化、损伤或改造等原因，柱需要进行加固和修复。
一般情况下，柱的加固可以采用包括钢筋混凝土套筒、碳纤维加固、钢板加固等方式。
而柱的修复则可以采用填充材料、抹灰、砌块更换等方式。
在进行柱的加固与修复时，需要根据具体情况选择适当的方法和材料，以恢复柱的原有性能和强度。
六、柱的质量控制柱的质量控制是确保柱工作性能和安全性的重要环节。
在柱的施工过程中，需要进行严格的质量控制，包括材料的选择、配合比的控制、施工工艺的把握等。
构造柱工程量计算
主菜单 上一张 下一张
2ቤተ መጻሕፍቲ ባይዱ0
课堂小结
1、构造柱模板面积 如何计算？
1. 转角处 S=[（0.24+0.06）×2+0.06×2]×3.0=2.16m2 2. T形接头处 S=[0.24+0.06×2+0.06×2×2]×3.0=1.8m2 3. 十字接头处 S=0.06×2×4×3.0=1.44m2 构造柱模板工程量=2.16+1.8+1.44=5.4m2
【练习题】某工程如图所示，构造柱与砖墙咬口宽 60mm；现浇混凝土圈梁断面为240mm×240mm, 满 铺。计算木模板工程量。
构造柱模板工程 工程量计算
构造柱
构造柱示意图
构造柱支模 板示意图
• 一、构造柱外露面均按外露部分计 算模板面积。构造柱与墙接触面不 计算模板面积。
•
1、计算公式：
1）框架结构构造柱 S=外露边长总和×构造柱高 2）砖混结构构造柱（“五进五退”） S=(外露边长总和+墙边个数
×0.06)×构造柱净高
实例2
• 某工程构造柱采用组合钢模板， 构造柱高3.6m,圈梁高为400mm, 板厚120mm，求构造柱马牙槎模 板工程量并套价。图示如下：
构造柱尺寸：240*370 370*370
要求：某工程构造柱采用组合
钢模板，构造柱高3.6m,圈梁高 为200mm,板厚100mm，求构 造柱马牙槎模板工程量并套价。
• 例如： 240*370 墙
构造柱模板高=构造柱高-圈梁-板厚 即马牙槎高。
【例1】某工程在图中所示的位置 上设置了构造柱。已知构造柱尺 寸 为 240mm×240mm ， 柱 支 模 高 度 为3.0m，墙厚度240mm。试计算构 造柱模板工程量。

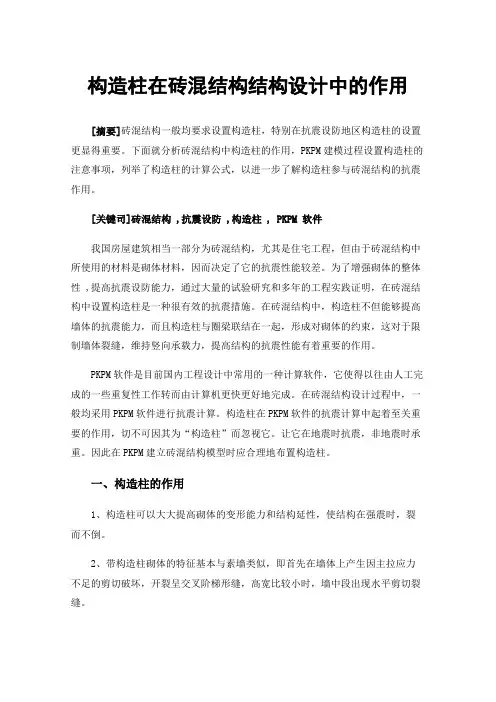

构造柱在砖混结构结构设计中的作用
构造柱在砖混结构结构设计中的作用[摘要]砖混结构一般均要求设置构造柱，特别在抗震设防地区构造柱的设置更显得重要。
下面就分析砖混结构中构造柱的作用，PKPM建模过程设置构造柱的注意事项，列举了构造柱的计算公式，以进一步了解构造柱参与砖混结构的抗震作用。
[关键司]砖混结构 ,抗震设防 ,构造柱 , PKPM 软件我国房屋建筑相当一部分为砖混结构，尤其是住宅工程，但由于砖混结构中所使用的材料是砌体材料，因而决定了它的抗震性能较差。
为了增强砌体的整体性 ,提高抗震设防能力，通过大量的试验研究和多年的工程实践证明，在砖混结构中设置构造柱是一种很有效的抗震措施。
在砖混结构中，构造柱不但能够提高墙体的抗震能力，而且构造柱与圈梁联结在一起，形成对砌体的约束，这对于限制墙体裂缝，维持竖向承载力，提高结构的抗震性能有着重要的作用。
PKPM软件是目前国内工程设计中常用的一种计算软件，它使得以往由人工完成的一些重复性工作转而由计算机更快更好地完成。
在砖混结构设计过程中，一般均采用PKPM软件进行抗震计算。
构造柱在PKPM软件的抗震计算中起着至关重要的作用，切不可因其为“构造柱”而忽视它。
让它在地震时抗震，非地震时承重。
因此在PKPM建立砖混结构模型时应合理地布置构造柱。
一、构造柱的作用1、构造柱可以大大提高砌体的变形能力和结构延性，使结构在强震时，裂而不倒。
2、带构造柱砌体的特征基本与素墙类似，即首先在墙体上产生因主拉应力不足的剪切破坏，开裂呈交叉阶梯形缝，高宽比较小时，墙中段出现水平剪切裂缝。
3、构造柱的作用主要在墙体开裂以后，特别是墙体破裂分成四大块后，能够约束破碎的三角形块体脱落坍塌。
即使在构造柱自身上下节点出现塑性较后，也能阻止破碎墙体的倒塌。
地震荷载的反复作用，对带构造柱墙体产生滑移和摩萨，因其位移是有限度的，因此不致滑脱。
4、构造柱可加强结构的整体性，构造柱增强了内外墙交接的连接，使砖结构形成一个有钢筋砼圈梁和构造柱组成的钢筋砼边框体系。
民用房屋砖混结构中的构造柱及其基础的设计与施工
民用房屋砖混结构中的构造柱及其基础的设计与施工摘要：砖混结构是指建筑物中竖向承重结构的墙、附壁柱等采用砖或砌块砌筑，柱、梁、楼板、屋面板、桁架等采用钢筋混凝土结构。
通俗地讲，砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构，又称钢筋混凝土混合结构。
砖混结构的设计计算性不是很强，主要的是概念设计和构造设计，因为砖混结构的主要承重结构是砖砌墙体，所以砖和砂浆的强度就决定了房屋的强度。
构造柱作为多层砖混结构提高抗震能力的一种有效手段，已被普遍采用，但由于一些管理人员对构造柱的作用原理认识不清，施工中出现多方面质量问题，使有些部位的构造柱不仅达不到抗震目的，而且影响了结构安全，必须引起高度重视，施工质量对工程质量有着重要的影响。
通过对砖混结构质量问题的分析, 促进砖混结构房屋的建设质量。
关键词：砖混结构; 施工质量; 工程设计；施工技术砖混砌筑的建筑，在我国有着悠久的历史，我们祖先给我们遗留下来的“秦砖汉瓦”在我国古代建筑中占有重要地位。
在建筑艺术上也曾闪烁过灿烂的光辉。
直到今天，砖石、砌块建筑作为大量的住宅、民房仍占有重要的地位，占了总建筑量的相当部分。
因此在施工中掌握砖石、砌块为主的混合结构的构造和技术要求，对我们非常重要。
一、砖混结构房屋加层加固的工作程序房屋建筑结构加层的工作大体可以按下列程序进行: 加层可靠性鉴定→加层方案选择→层加固设计→施工组织设计→施工及沉降观测→验收→沉降观测。
通过遵循规定的程序进行工作，能够保证加层、加固、设计和施工的质量，以达到房屋加层的预期效果。
二、砖混结构施工质量问题要点分析2.1 砌筑砂浆存在的问题砌筑砂浆在施工工程中经常发生质量问题。
造成这种情况的因素有很多，譬如原材料用砂控制不严，砂浆不试配，不按配合比控制，水泥用量少等。
原材料应严格按照施工规范规定控制：砂浆用砂宜采用中砂并应过筛，不得含有草根等杂物。
水泥砂浆和强度等级不小于 M5 的水泥混合砂浆，砂的含泥量不应超过5％，强度等级小于 M5 的水泥混合砂浆，砂的含泥量不应超过 10％。
房屋结构中的构造柱技术
浅析房屋结构中的构造柱技术摘要：建筑结构设计是建设工程设计的重要环节，是保障建筑结构安全、实现建筑使用功能的灵魂。
本文针对房屋结构设计中构造柱进行了分析。
关键词：房屋结构质量通病技术质量构造柱abstract: the design of the building structure is the important part of the construction project design, is to ensure the safety of the structure, building construction realize the use function of the soul. this paper aimed at building structural design of constructional column is analyzed.keywords: housing structure quality problems technical quality constructional column中图分类号： tu318 文献标识码：a 文章编号：1构造柱的作用（1）它可以加强纵横墙间的连接。
（2）它可以提高砖砌体的抗剪能力，虽然提高的比例不很大，试验表明：能提高砖体的抗剪承载力约为10～30％（提高幅度与墙体的高宽比，竖向压力应力，开洞情况等因素有关）能约束墙体的开裂，对限其裂缝开展，起一定作用。
（3）它与圈梁共同作用，加大了建筑物的整体度，类似框架结构，可称为“弱框架”，对墙体起了约束作用，墙体的四周处于双向双压状态使墙体横向变形减少，改善墙体受压的稳定性能从而提高墙体的承载力。
2 构造柱的质量通病与成因2.1 箍筋、拉结筋设置不符合规范规定。
墙与构造柱应沿墙高每500mm设置2根水平拉结筋，每边伸入墙内不应小于1米；在构造柱与圈梁相交的节点处应适当加密柱的箍筋，加密范围在圈梁上下不应小于六分之一层高或450mm，箍筋间距不宜大于100mm；构造柱的竖向钢筋可采用绑扎接头，其绑扎接头长度一般为35d,在绑扎段内的箍筋间距不应大于100mm。
建筑地基承重柱的计算公式
建筑地基承重柱的计算公式建筑地基承重柱是建筑物中起承重作用的柱子，它的设计和计算是非常重要的。
在建筑设计中，地基承重柱的计算公式是一个关键的环节，它直接影响着建筑物的安全性和稳定性。
本文将介绍地基承重柱的计算公式，并对其进行详细的解析。
地基承重柱的计算公式通常包括以下几个方面，柱子的截面尺寸、混凝土的强度、钢筋的配筋等。
在进行地基承重柱的计算时，首先需要确定柱子的截面尺寸。
柱子的截面尺寸主要包括柱子的截面面积、受压区面积和受拉区面积。
受压区面积和受拉区面积的计算需要根据柱子的截面形状和受力情况进行确定。
一般来说，受压区面积的计算比较简单，可以根据柱子的截面尺寸和受压力的大小进行确定；而受拉区面积的计算则需要考虑钢筋的配筋情况和受拉力的大小。
在确定了柱子的截面尺寸之后，接下来需要确定混凝土的强度。
混凝土的强度是指混凝土的抗压能力，通常用混凝土的等级来表示。
在地基承重柱的设计中，一般会根据建筑物的使用要求和地质条件来确定混凝土的强度等级。
混凝土的强度等级一般包括C15、C20、C25、C30等等，不同的强度等级对应着不同的抗压能力。
在进行地基承重柱的计算时，需要根据柱子的受压区面积和混凝土的强度等级来确定柱子的承载能力。
除了混凝土的强度之外，钢筋的配筋也是地基承重柱计算的重要内容。
钢筋的配筋是指在混凝土中加入钢筋，以增强混凝土的受拉能力。
在地基承重柱的设计中，需要根据柱子的受拉区面积和受拉力的大小来确定钢筋的配筋率。
钢筋的配筋率一般包括最小配筋率和最大配筋率，需要根据设计要求和受力情况来确定。
在进行地基承重柱的计算时，需要根据钢筋的配筋率和受拉力的大小来确定柱子的受拉能力。
综上所述，地基承重柱的计算公式包括柱子的截面尺寸、混凝土的强度和钢筋的配筋等内容。
在进行地基承重柱的设计和计算时，需要综合考虑这些因素，并根据实际情况进行合理的确定。
只有这样，才能确保地基承重柱的设计和计算符合安全性和稳定性的要求。
砖混结构房屋建筑墙体承重方案
砖混结构房屋建筑墙体承重方案砖混结构是我国传统建筑中常见的一种结构形式，其特点是以砖墙作为承重构件，与混凝土构造柱、梁、板等共同组成房屋的受力体系。
在砖混结构房屋建筑中，墙体的承重方案至关重要，它直接关系到房屋的安全性、稳定性和使用寿命。
本文将详细阐述砖混结构房屋建筑墙体的承重方案。
一、墙体材料选择与构造要求在砖混结构房屋建筑中，墙体的材料选择对于承重方案具有重要影响。
一般来说，墙体材料应具有较高的抗压强度、良好的耐久性和稳定性。
常用的墙体材料包括红砖、空心砖、多孔砖等。
这些材料在抗压强度、保温隔热性能等方面各有特点，可根据具体工程需求进行选择。
墙体的构造要求也是承重方案中的重要环节。
墙体应保证垂直度和平整度，避免出现倾斜、开裂等现象。
同时，墙体的灰缝应饱满、均匀，以提高墙体的整体性和稳定性。
在墙体的转角处、门窗洞口等关键部位，应采取加强措施，如设置构造柱、圈梁等，以提高墙体的承重能力。
二、承重墙体的布置与厚度在砖混结构房屋建筑中，承重墙体的布置应根据房屋的平面布局、使用功能等因素进行确定。
一般来说，承重墙体应沿房屋的横向和纵向均匀布置，形成稳定的受力体系。
同时，承重墙体的厚度应根据房屋的层数、高度等因素进行计算，以满足承载力和稳定性的要求。
在确定承重墙体厚度时，还需要考虑墙体的保温、隔热等性能。
较厚的墙体可以提供更好的保温效果，但也会增加房屋的自重和成本。
因此，在确定墙体厚度时，需要综合考虑多种因素，以达到经济、合理的目的。
三、墙体与构造柱、梁的连接在砖混结构房屋建筑中，墙体与构造柱、梁的连接是承重方案中的关键环节。
墙体与构造柱应采用有效的连接方式，如钢筋拉结、混凝土浇筑等，以保证墙体与构造柱之间的整体性和稳定性。
同时，在墙体与梁的交界处，应采取加强措施，如设置钢筋网片、增加混凝土强度等，以提高墙体的抗剪能力和承载能力。
四、墙体的加固与修复在使用过程中，砖混结构房屋建筑墙体可能会因多种因素导致开裂、变形等现象。
浅谈砖混结构多层房屋构造柱和圈梁的合理设置及住宅结构布局的思考
浅谈砖混结构多层房屋构造柱和圈梁的合理设置及住宅结构布局的思考摘要：随着社会化经济的不断发展，建筑的质量越来越受到人们的关注。
本文就砖混结构多层房屋的构造柱进行分析，以及如何合理的设计圈梁，最后根据现有住宅结构的现状引发思考，以期能够得到改善。
关键词：砖混结构；多层房屋结构；结构柱；圈梁；设置引言一般来说砖混结构多层房屋构造柱和圈梁的设置按照设计规范要求进行设置。
构造柱设置在外墙四角、错层部位、横墙与外纵墙交接处，较大洞口两侧，大房间的内外墙交接处。
按地震烈度7度设防，七层以下的多层房屋内墙与外墙交接处，内墙局部较小墙垛处、楼梯间四角处均应设置构造柱；层高超过3.6m或长度大于7.2m的大房间外墙转角及内墙交接处应设置构造柱。
圈梁的设置，装配式钢筋混凝土楼屋盖或木楼屋盖的砖墙，横墙承重6-7度，在外墙及内纵墙屋盖及每层楼盖处，内横墙，屋盖处间距不应大于7m；楼盖处间距不应大于15m和与构造柱相对应部位，纵墙承重时每层均设置圈梁，且抗震横墙上的圈梁间距适当加密，现浇或装配式钢筋混凝土楼屋盖与墙体可靠连接的房屋可不另设圈梁，但楼板与相应构造柱用钢筋可靠连接。
圈梁应闭合设置，遇有洞口应上下搭接。
圈梁在要求的间距内无横墙时，利用梁或板缝中配筋替代圈梁。
对于构造柱和圈梁的设置及断面尺寸的大小等问题，直接影响多层砖混房屋的抗震安全性和经济合理性。
现就满足建筑结构安全要求，方便建筑施工，又具经济合理要求，谈谈自己的见解。
一、钢筋混凝土构造柱的设置1、钢筋混凝土构造柱设置在外墙四角、错层部位、横墙与外纵墙交接处、较大洞口两侧、大房间外墙交接处。
钢筋混凝土构造柱的断面是根据所起的作用，即墙体在破碎后的拉结作用加以确定的，因此，累积断面不必过大，一般单个构造柱取断面240×180mm就可以，考虑方便施工，实心砖墙砌筑容易操作，构造柱断面取240×240mm为宜。
有些把构造柱断面取与墙厚同宽，如：240×370mm、370×370mm，一是从经济合理上考虑是一种浪费，同时也对北方地区外墙保温也不利，容易出现“冷桥”现象。
砖混结构和框架结构算钢筋的区别
在实际工程中，砖混结构中的构造柱和框架填充墙中的构造柱有着截然不同的施工工艺；实际计算构造柱钢筋量时，也存在截然不同的构造；本文就目前砌体填充墙中构造柱施工中常见的做法给予简单分析，下面我们将分砖混结构和框架填充墙结构来进行分别阐述构造柱的施工工艺及钢筋工程量计算方法：首先我们先看看框架填充墙结构中的构造柱的施工做法；在框架填充墙结构中，构造柱并不是承重柱，不参与主体结构的抗震受力分析中，框架填充墙的构造柱在遇到非圈梁时，不需要配置箍筋，所有构造柱均是等待主体结构施工完毕后，在进行二次结构构造柱的施工；既然在后期施工，那么在主体结构施工阶段就得找好后砌墙中的构造柱的位置，然后根据施工方案的规定，进行相应的施工做法；目前在施工现场同常采用如下几种施工做法：做法一：主体结构施工完毕，二次结构时根据所放出的填充墙线位置，用电钻在构造柱纵筋位置进行打孔，然后用结构胶采用植筋的方式进行构造柱施工，来实现构造柱与上下部梁的拉结。
做法二：在主体结构楼板混凝土浇筑前，根据建筑施工图确定好构造柱的位置，在每层构造柱在下部梁中预埋插筋，插筋的锚固长度由设计人员在结构设计总说明中注明，插筋露出与构造柱纵筋的搭接长度由设计人员在结构设计总说明中注明，搭接区箍筋问距不超过100mm，来实现构造柱与下部梁的拉结。
在每层构造柱顶端主体结构框架(非框架)梁底或板底位置放置预埋件。
后期二次结构施工时，将其纵筋水平弯折后与上部梁中底部预埋的铁件焊接，来实现构造柱与上部梁的拉结；焊接长度单面焊时不小于10d，双面焊时不小于5d，d为构造柱纵向钢筋直径。
为满足构造枉不限制上下梁相对变形的要求，当构造柱混凝上浇至距梁底200mm时，换成水泥砂浆浇至主体框架梁底。
这样构造柱顶部在上下梁有相对变形时具有一定的可压缩性，从而不会影响上下梁的相对变形。
如下图：做法三：在主体结构楼板混凝土浇筑前，根据建筑施工图确定好构造柱的位置，在构造柱的底部预留插筋，插筋露出板面的长度满足搭接长度即可。
建筑承重柱子尺寸
建筑承重柱的尺寸通常是根据其所需承担的荷载以及建筑物的设计要求来确定的。
以下是一些关于建筑承重柱子尺寸的基本信息：
1. 柱子尺寸与跨度的关系：柱子的高度一般取跨度的1/8到1/12，梁的宽度则大约是其高度的1/2到1/3。
例如，如果一个建筑的跨度为6米，那么柱子的高度应在0.5到0.75米之间，宽度在0.17到0.38米之间。
2. 柱子间距：柱子之间的距离需要根据建筑物的恒重和荷载经过计算确定。
柱子间距会影响整个结构的稳定性和承载能力。
3. 常见尺寸：对于一般的砖混结构，构造柱断面多为240毫米×240毫米。
承重柱尺寸在500毫米或以下的较为常见。
而在高层建筑中，框架柱底部的尺寸通常与楼层数有关，可能会在1.0米到1.2米之间。
4. 高层建筑框架柱：高层建筑框架柱的最小尺寸不宜小于400mm，柱截面宽度不宜小于350mm。
柱净高与截面长边尺寸之比宜大于4。
5. 箍筋要求：一级框架柱的箍筋直径需大于12mm，箍筋肢距不大于150mm；二级框架柱箍筋直径不小于10mm，肢距不大于200mm。
对于三级、四级框架柱，如果截面尺寸不大于400mm，箍筋最小直径可以采用6mm。
综上所述，在实际工程应用中，建筑师和结构工程师会综合考虑多种因素，如建筑物的功能、地区的气候条件、地震等级等来确定最终的柱子尺寸。
因此，具体的柱子尺寸应参照相关的建筑规范和设计标准进行设计。
砖混结构构造柱施工关键技术分析
砖混结构构造柱施工关键技术分析砖混结构作为建筑结构的常见形式之一，其主要由砖墙和钢筋混凝土构造柱组成。
在砖混结构中，构造柱是起到承重支撑的作用，因此它的施工质量直接影响到整个建筑结构的稳定性和安全性。
本文将从砖混结构构造柱施工的关键技术入手，对其进行分析。
砖混结构构造柱施工的流程在进行砖混结构构造柱的施工时，其基本流程可归纳为以下几个步骤：1.签订施工合同和进行工程测量：在进行施工前，需要与业主或总包方签订合同，并对施工场地进行测量。
2.确定柱的位置及规格：根据设计图纸，在墙体结构内确定柱的位置。
同时，确定柱的型号、尺寸和钢筋配筋。
3.加固和浇筑柱基础：在柱的位置上，进行地基加固，并进行柱基础的混凝土浇筑。
4.制作柱模板：制作柱模板时，需要保证模板的尺寸准确无误，并且模板表面光滑、平整。
同时，要进行防水处理和脱模剂涂抹。
5.按设计要求进行柱钢筋加工和安装：根据设计要求进行柱钢筋的加工、捆扎和安装，并进行现场调整和确认。
6.浇筑混凝土：将混凝土逐层倒入柱模板中，并按照设计要求进行振捣，以确保混凝土完全填充模板中的空隙。
7.确认柱表面平整度和强度：在混凝土施工完成后，需要进行柱表面平整度和强度的检查和确认，以确保柱的质量合格。
8.脱模和后处理：混凝土达到初始硬化度后，进行柱的脱模和防水处理，同时对工程现场进行清理和整理。
砖混结构构造柱施工关键技术在砖混结构构造柱的施工过程中，有几个关键技术需要特别注意，下面分别进行分析：柱的加固与定位构造柱作为建筑结构的核心，其加固和定位直接影响到柱的承重能力和稳定性。
在柱基础施工前，要对固定柱脚的锚固钢筋进行加固，并根据施工图纸将钢筋与地脚螺栓焊接在一起。
同时，要进行柱和墙间的定位，以确保柱的位置和方向正确无误。
柱模板制作与调整柱模板的制作和调整是柱施工中非常关键的环节。
在制作模板时，需要根据柱的型号和尺寸制作出符合设计要求的模板，并对模板表面进行光洁处理和涂刷脱模剂。
论砖混结构圈梁和构造柱的设置
论砖混结构圈梁和构造柱的设置李 科 溧阳市建设工程质量监督站摘 要：无数工程实例表明，在砖混结构中设置现浇混凝土圈梁和现浇钢筋混凝土构造柱的房屋，对抗震有很好的效果。
本文结合多层房建工程建设的实例、现行建筑规范及手册中的有关说明，综合阐述了如何在多层砖混结构中设置圈梁和构造柱。
关键词：多层砖混结构；圈梁和构造柱；设置1 引言在商品房多层建筑中，混合结构占的比例较大，而混合结构中采用粘土空心砖和混合砂浆或水泥砂浆砌筑的墙体却属于脆性材料，这对于抗震水平力作用和防止房屋倒塌方面极为不利，而近年来许多震害表明，在砖混结构中设置现浇混凝土圈梁和现浇钢筋混凝土构造柱的房屋，对抗震有很好的效果，因此，规范对混合结构设置圈梁和构造柱作了明确规定，提高了建筑物抵抗变形的能力和抗剪强度，延长了使用寿命，确保房屋在相应设防裂度地震作用下不致倒塌。
2 问题的提出在工程实际中，由于不同规范对砖混结构中设置圈梁和构造柱要求各异，致使广大设计、施工人员查阅时不太方便甚至有漏项的可能。
如此，我将现行规范及手册中有关在砖混结构（多层砖房）中设置圈梁和构造柱的规述及规定等结合自己的心得作一综合说明。
3 砖混结构圈梁和构造柱的设置技术要点3.1 圈梁b) 圈梁设置c) 屋盖圈梁d) 圈梁构造e) 圈梁的配筋f) 用圈梁的截面形式与之连接g) 圈梁兼作过梁时加纵向钢筋3.2 构造柱3.2.1 构造柱设置构造柱应当设置在地震时震害较重、连接构造比较薄和易预应力集中的部位（规范有统一标准）。
a) 构造柱设置的部位查江苏省工程建设标准《约束砌体房屋抗震设计暂行规定》（GBJ53-97）应符合下：表 1 要求：7度区七层和8度区六层设置部位8度区七层和9度区四层增设部位外墙转角处，错层部位横墙与纵墙交接处；较大洞口两侧；大房间内外墙交接处；楼梯间四角；外纵墙与横墙（轴线）交接处；山墙与同内纵墙交接处；内墙局部较小墙垛处。
内纵墙与横墙（轴线）交接处。
砖混结构构造柱设置
￠6@200
￠6@100 500mm
￠6@100
微课导入 概念及作用 设置位置 Nhomakorabea构造要求
图纸识读
总结拓展
3.构造柱的构造要求
①钢筋设置
沿墙高每隔500mm，设置设
500mm
2φ6水平拉结钢筋连接，每边伸
2φ6
入墙内不少于1000mm。
1000mm
微课导入 概念及作用 设置位置
构造要求
图纸识读
总结拓展
砖混结构
构造柱设置
导入
汶 川 地 震
玉
树
雅
地
安
震
地
震
微课导入
概念及作用 设置位置
构造要求
图纸识读
总结拓展
导入
在规定部位设 置圈梁和构造 柱可提高其抗
震性能
如何提高砖混结构的
抗震性能？
微课导入
概念及作用 设置位置
构造要求
图纸识读
总结拓展
构造柱
主
1
要
内
2
容
3
4
构造柱的概念及作用 构造柱的设置位置 构造柱的构造要求 构造柱的图纸识读
4￠12
微课导入 概念及作用 设置位置
构造要求
图纸识读
总结拓展
3.构造柱的构造要求
构造柱与地梁连接
构造柱与屋面梁楼层梁连接 构造柱与女儿墙压顶连接
微课导入 概念及作用 设置位置
构造要求
图纸识读
总结拓展
3.构造柱的构造要求
①钢筋设置
箍筋选用￠6@200，每层楼面的上下各500mm处，进行加密，间距取100mm。
构造要求 图纸识读
总结拓展
砖混结构中承重构造柱的设计与计算
砖混结构中承重构造柱的设计与计算摘要：在砌体结构设计过程中，应根据具体情况区分一般构造柱和承重构造柱。
承重构造柱的设计与计算与框架柱基本相同，但有其特点。
承重构造柱受力明确，传力路线简捷，其基础的处理要根据构造柱的荷载特点进行设计。
关键词：砖混结构构造柱1 引言根据《建筑抗震设计规范》（GBJ50011-2001），在抗震设防地区砖混结构的建筑设计中应设置构造柱。
设置构造柱可以加强对砌体结构墙体的约束作用，提高墙体的抗剪能力和结构的极限变形能力，改善砌体结构的整体性，从而提高房屋的抗震性能。
在设计过程中，一般不考虑构造柱单独承受荷载，而视其承载能力等同于砌体材料。
构造柱的截面尺寸和配筋一般也是按照构造要求进行设计。
但是在需要设置大空间房间的工程中，构造柱支承着横梁，这时构造柱就起着承重和抗震的双重作用，如图1。
这种构造柱的设计及基础处理与一般的构造柱有一定的区别。
图1 大开间房间的承重构造柱2 承重构造柱的受力分析支承横梁的构造柱，如果荷载较小，按砌体强度考虑就能够满足强度要求时，可以视为一般构造柱。
其截面及配筋可以按照《建筑抗震设计规范》的有关规定设置即可。
但是当支承横梁的构造柱承受的荷载较大，按砌体强度考虑不能够满足强度要求时，此时的构造柱应按照承重构造柱进行设计。
由于构造柱与墙体连接处留有马牙槎，考虑到构造柱与墙体的拉结作用，横梁上的荷载有一部分要扩散到墙体，由墙体来承担。
但在实际设计时，由于墙体所承受的这部分荷载较小，为了计算方便，假设横梁上的荷载全部由构造柱来承担，同时假设横（纵）向水平地震力全部由横（纵）墙承受，这样构造柱的传力路线就简单明确了。
3 承重构造柱的计算与设计在砖混结构中，大空间内横梁与构造柱形成的结构与框架相似但与框架又有区别。
如果在大空间房间中加上几榀框架，则在结构中显得比较生硬，而且框架部分与砌体结构部分共同工作的协调性较差，不利于结构整体抗震。
而横梁与构造柱相结合的结构形式在荷载传递和抗震性能方面与之相比则优越得多。
浅谈地震区砖混结构中的构造柱
浅谈地震区砖混结构中的构造柱摘要:地震区的砖混结构中设置构造柱是提高砖混结构抗震能力的措施之一。
本文叙述了构造柱的作用,设计和施工中构造柱常遇到问题,以及《抗震规范》对于构造柱的设置构造要求。
关键词:砖混结构构造柱抗震砖砌体是一种传统的墙体材料,在我国的大中小城市的建筑中还占着很重要的地位。
由于砖砌体的脆性性质,其抗拉、抗弯、抗剪强度很低,结构的变形耗能较差,在国内的历次地震中,砌体结构的破坏率很高,为了提高此类结构形式在工程中的抗御地震作用和防止房屋倒塌的问题,在多层房屋结构设计中我们常用的方法是设置钢筋混凝土构造柱。
1 构造柱的作用钢筋混凝土构造柱在多层砖混结构中的应用,根据历次地震的经验和大量模拟实验的研究,得到比较一致的结论:(1)构造柱能够提高砌体的受剪承载力10%～30%左右,提高幅度与墙体高宽比、竖向压力和开洞情况有关;(2)构造柱主要是对砌体起约束作用,使之有较高的变形能力;(3)构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。
由于钢筋混凝土构造柱的作用主要在于对墙体的约束,构造柱在竖向则要求沿整个建筑高度上下贯通,通过与各层纵横墙的圈梁或现浇板连接,形成墙体的外边缘约束构件,对墙体的变形起约束作用,并承受较大的塑性变形。
2 构造柱在设计中存在的问题（1）箍筋间距不满足构造要求,《抗震规范》要求在构造柱的上下端箍筋应适当加密。
习惯做法是构造柱在每层两端的1/6柱净高(且不小于500mm)范围内、以及±0.000以下构造柱的柱基段,箍筋应加密为100mm间距。
（2）单面走廊或外廊式多层砌体房屋,未按规范提高两层后层数设置,且单面走廊两侧的纵墙与外墙交接处未设构造柱。
（3）在纵横墙门窗局部尺寸不满足抗规要求时,未设置构造柱进行加强,较大洞口两侧未设置构造柱。
（4）电梯间,楼梯间横墙与外墙交接处未设构造柱;未增设楼梯段上下端对应墙体设置构造柱。
（5）女儿墙高度超过500mm未设构造柱。
构造柱在砖混结构中的应用
浅谈构造柱在砖混结构中的应用摘要：文章主要在砖混结构工程的实例的基础上，介绍构造柱在砖混结构中应用。
本文主要从对构造柱的初步认识和了解、构造以及在砖混结构中的应用入手并结合自身多年来的工作经验简单论述了作者本人的一些粗浅见解，以供同行参考。
关键词：砖混结构；构造柱；抗震措施abstract: this article mainly in the brick-concrete structural engineering examples, introduces the constructional column in brick and concrete structure application. this paper from the preliminary understanding and the understanding of structural column in brick and concrete structure, structure and application, combined with their years of experience the author the view of a few shallow, for reference.key words: masonry structure; structural columns; seismic measures中图分类号：tu74文献标识码：a 文章编号：2095-2104（2012）1 工程概况本项目为某多层外廊式宿舍楼工程，六层砖混结构，层高3m，檐口标高16.800，建筑面积4058m2。
建筑抗震设防类别为丙类，所在地区的抗震设防烈度为6度，设计基本地震加速度0.05g。
2 构造柱的概念多层砌体房屋一般是以砖墙体作为主要承重结构的刚性房屋，楼盖一般为钢筋混凝土的，层数由过去的2～3层逐步发展到6～8层，这类房屋由于是用脆性材料的粘土和砂浆砌筑的。
砖混构造柱间距
砖混构造柱间距【实用版】目录1.砖混构造柱的概念及作用2.砖混构造柱间距的规定3.砖混构造柱的设计要求4.砖混构造柱的应用案例5.砖混构造柱的发展趋势正文一、砖混构造柱的概念及作用砖混构造柱是指在砖混结构中，为提高建筑物的整体稳定性和抗震性能，设置的具有一定断面尺寸和间距的构造柱。
构造柱通常为钢筋混凝土柱或砖柱，可以有效地提高建筑物的承载能力和抗震能力。
二、砖混构造柱间距的规定砖混构造柱间距的规定主要取决于建筑物的层高、开间和构造柱的材料。
根据规范要求，砖混构造柱的间距应满足以下条件：1.横墙内的构造柱间距不宜大于层高的二倍，一、二层的构造柱间距还要适当减小。
2.内纵墙的构造柱间距不宜大于 4.2 米，当开间大于3.9 米时，外纵墙必须采取措施增强对墙体的约束。
三、砖混构造柱的设计要求砖混构造柱的设计要求主要包括构造柱的材料、断面尺寸和连接方式等。
1.构造柱材料：一般采用钢筋混凝土或砖石混凝土，钢筋混凝土具有更好的抗震性能和承载能力。
2.构造柱断面尺寸：构造柱的断面尺寸应根据建筑物的层高、开间和设计荷载等因素确定，以保证构造柱具有足够的承载能力和稳定性。
3.构造柱连接方式：构造柱与基础、楼板和梁等构件的连接方式应符合规范要求，以确保构造柱能够有效地传递荷载和提高建筑物的整体稳定性。
四、砖混构造柱的应用案例砖混构造柱在我国的建筑中应用广泛，例如住宅、办公楼、学校等建筑物。
在一些地震频发的地区，砖混构造柱的应用可以有效地提高建筑物的抗震性能，保障人民的生命安全。
五、砖混构造柱的发展趋势随着我国经济的快速发展和建筑技术的不断提高，砖混构造柱的发展趋势如下：1.构造柱的材料将更加丰富，除了传统的钢筋混凝土和砖石混凝土，还将发展新型的复合材料构造柱。
2.构造柱的间距和设计要求将更加严格，以适应建筑物更高、更复杂和更环保的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砖混结构中承重构造柱的设计与计算
（广东梅州陈赞）
摘要：在砌体结构设计过程中，应根据具体情况区分一般构造柱和承重构造柱。
承重构造柱的设计与计算与框架柱基本相同，但有其特点。
承重构造柱受力明确，传力路线简捷，其基础的处理要根据构造柱的荷载特点进行设计。
关键词：砖混结构构造柱
1引言
根据《建筑抗震设计规范》（GBJ50011-2001），在抗震设防地区砖混结构的建筑设计中应设置构造柱。
设置构造柱可以加强对砌体结构墙体的约束作用，提高墙体的抗剪能力和结构的极限变形能力，改善砌体结构的整体性，从而提高房屋的抗震性能。
在设计过程中，一般不考虑构造柱单独承受荷载，而视其承载能力等同于砌体材料。
构造柱的截面尺寸和配筋一般也是按照构造要求进行设计。
但是在需要设置大空间房间的工程中，构造柱支承着横梁，这时构造柱就起着承重和抗震的双重作用，如图1。
这种构造柱的设计及基础处理与一般的构造柱有一定的区别。
图1大开间房间的承重构造柱
2承重构造柱的受力分析
支承横梁的构造柱，如果荷载较小，按砌体强度考虑就能够满足强度要求时，可以视为一般构造柱。
其截面及配筋可以按照《建筑抗震设计规范》的有关规定设置即可。
但是当支承横梁的构造柱承受的荷载较大，按砌体强度考虑不能够满足强度要求时，此时的构造柱应按照承重构造柱进行设计。
由于构造柱与墙体连接处留有马牙槎，考虑到构造柱与墙体的拉结作用，横梁上的荷载有一部分要扩散到墙体，由墙体来承担。
但在实际设计时，由于墙体所承受的这部分荷载较小，为了计算方便，假设横梁上的荷载全部由构造柱来承担，同时假设横（纵）向水平地震力全部由横（纵）墙承受，这样构造柱的传力路线就简单明确了。
3承重构造柱的计算与设计
在砖混结构中，大空间内横梁与构造柱形成的结构与框架相似但与框架又有区别。
如果在大空间房间中加上几榀框架，则在结构中显得比较生硬，而且框架部分与砌体结构部分共同工作的协调性较差，不利于结构整体抗震。
而横梁与构造柱相结合的结构形式在荷载传递和抗震性能方面与之相比则优越得多。
承重构造柱的计算与框架柱基本相同，但又有不同之处：
（1）为了减少顶层的弯矩值，从而减少柱的配筋，顶层梁、柱节点设计为“铰接”，计算简图见图2。
图2承重构造柱计算简图
（2）由于有砖墙及圈梁的约束，承重构造柱仅承受垂直荷载，不考虑承受水平地震力。
承重构造柱设计时，应考虑房屋的层数、荷载值的大小，通过框架内力计算，并综合考虑地震烈度及横墙的疏密等情况，来确定承重构造柱的截面尺寸及配筋。
柱子的配筋不应小于4φ14，箍筋不小于φ6@200，而且柱子两侧应有圈梁或与墙体拉结。
柱子与墙体及圈梁的拉结、柱子箍筋的加密、纵向钢筋的搭接及一些抗震构造要求与其他普通构造柱相同，按照抗震规范进行处理。
4承重构造柱的基础处理
一般的构造柱可以锚于基础圈梁内，当无基础圈梁时，可以将柱底边扩大，做一个扩大头基础，夹于墙基内。
承重构造柱的基础，则应根据柱荷载的大小来区别对待。
4.1如果构造柱垂直荷载较小，当有基础圈梁时，承重构造柱可以锚于基础圈梁内，但应当对圈梁进行冲切验算。
（1）当基础圈梁满足冲切要求时，承重构造柱直接锚入基础圈梁内，将柱下荷载按照基础刚性角下传到基底，并验算基础底面反力，其验算过程同中心受压柱基础，见图3：
图3承重构造柱基础基础底面反力Р=Р′+Р″
ƒ其中Р′=A r AH F +,Р″=l
b N •式中：Р′ --基底荷载引起的基底反力，KN/m 2;
Р″--砖墙自重引起的基底反力，KN/m 2;
F—柱子传来的上部结构荷载设计值，KN；
N—砖墙自重，KN/m;
A—承重构造柱下，按刚性角扩散形成的基底面积，A=b •l,m 2;H—基础自重计算高度，m；
r —基础和基础台阶上回填土的平均重度，一般取r =20KN/m 3;
f—地基土承载力设计值，KN/m 2;
b•l—分别为基础按刚性角扩散后的宽和长，m。
当基础底面反力验算不满足要求时，调整基底面积，重新验算，直至满足要求。
（2）当基础圈梁不能满足冲切要求时，可将圈梁局部加宽加高，以满足冲切验算要求，同时进行基础底面反力验算，其计算方法同前。
4.2如果构造柱垂直荷载较小且无基础圈梁时，可以在承重构造柱下设计扩大头基础，并与墙体的基础有效拉结。
同时进行基础底面反力验算，其计算方法同前。
4.3如果构造柱垂直荷载太大，按照上述方法处理不能满足冲切和承载力的要求时，应设置柱下独立基础，其计算同框架结构柱下独立基础。
5结语
在砌体结构设计过程中，应根据实际情况区别一般构造柱和承重构造柱。
针对承重构造柱的具体位置和荷载特点，进行构造柱的截面选择和配筋，并选择合适的基础处理方案。
参考文献:
[1]薛素铎等编著.建筑抗震设计[Ｍ].北京:科学出版社,2003
[2]建筑抗震设计规范（GBJ50011-2001）[Ｓ].北京:中国建筑工业出版社，2001
砖混结构中承重构造柱的设计与计算
作者：陈赞
作者单位：
刊名：
城市建设理论研究（电子版）
英文刊名：ChengShi Jianshe LiLun Yan Jiu
年，卷(期)：2011(22)
本文链接：/Periodical_csjsllyj2011223185.aspx。
