10预应力混凝土结构的受力性能75页PPT
第10章 预应力混凝土构件
6.张拉控制应力 c o n
张拉控制应力是预应力钢筋在进行张拉时所控制达到的最大应力值。
控制的原因：
■ 防止预拉区开裂及后张法构件的局部受压破坏； ■ 保持构件破坏时具有一定的延性； ■ 防止钢筋张拉屈服或脆断。 张拉控制应力值不宜超过下表规定值，且不应小于0.4 f p t k 。
x
θ
计算截面
σ
σ con
l2
dq
F
N
dN N－dN
dq
dx
摩擦损失计算简图
FNsindq(NdN )sindq
2
2
10.1 概述
第10章 预应力混凝土构件
忽略高阶微量，取 sin dq
2
dq
2
，则 F1
Ndq
dN1Ndq
■ 孔道局部偏差引起的摩擦
设沿孔道单位长度上的偏差角为 k 弧度，则 d x 上的偏差角为 k d x F 2 N s in k 2 d x (N d N )s in k 2 d x N k d x
Np
Np
或或
(a)
(b) (c)
(d)
预应力混凝土受弯构件
■ 优点：提高抗裂度和刚度；节约钢筋，减轻自重。 ■ 缺点：构造、施工较复杂；延性也较差。 ■ 应用对象：
● 要求裂缝控制等级较高的结构； ● 大跨度结构或受力很大的构件； ● 对刚度和变形控制要求较高的结构构件。
10.1 概述
第10章 预应力混凝土构件
下面分项讨论引起预应力损失的原因、损失值的计算以及减少预应 力损失的措施。
（1）预应力直线钢筋由于锚具变形和钢筋内缩引起的预应力损失 l 1
预应力钢筋张拉到控制应力后，锚固在台座或构件上，由于锚具、

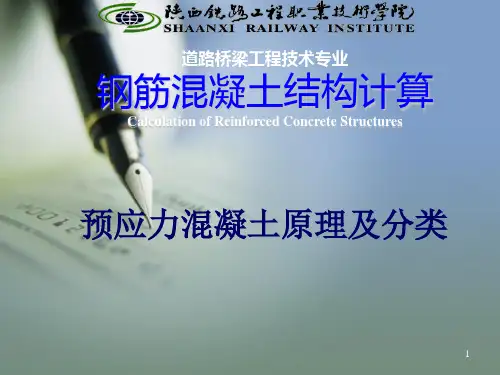

预应力混凝土原理及分类ppt课件
预应力混凝土的特点本节任务资讯4预应力混凝土结构prestressedconcretestructure是指结构在承受外荷载以前预先采用人为的方法在结构内部形成一种应力状态使结构在使用阶段产生拉应力的区域先受到压应力这项压应力将与使用阶段荷载产生的拉应力抵销一部分或全部从而推迟裂缝的出现限制裂缝的展开提高结构的刚度
15
2.预应加力的主要方法:预应力的施加方法，按混凝土浇筑成型和预
应力钢筋张拉的先后顺序，可分为先张法和后张法两大类。
①先张法：先张法就是张拉钢筋先于混凝土构件浇筑成型的 方法。先张法构件中，预应力是靠钢筋和混凝土之间的黏结力 传递。但是这种力的传递：过程，需要经过一段传递长度 ltr才 能完成。
先张法预应力混凝土构件，预应力是靠钢筋与混 凝土之间的粘结力来传递的。
先张法
16
◆先张法的工序
※ 将预应力钢筋用夹具 固定于台座或钢模上
※ 支模、帮扎非预应 力钢筋、浇注混凝土
※ 待混凝土达到预定 强度后，切断或放松 钢筋，使混凝土产生 预压应力。
17
②后张法：后张法就是在构件浇筑成型后再张拉钢筋 的施工方法。后张法构件中，预应力主要靠钢筋端部 的锚具来传递。
s c s pc ftk
9
任务2.预应力混凝土的分类
在现代预应力混凝土结构学中，通常把在使用荷载作用下，沿预应力筋方 向的正截面始终不出现拉应力的预应力混凝土，称为“全预应力混凝土”； 把普通钢筋混凝土称为“非预应力混凝土（non-pre-stressed structure）”； 把介于钢筋混凝土与全预应力混凝土之间，预应力程度不同的整个区间的 预应力混凝土，称为“部分预应力混凝土（partially pre-stressed concrete structure）”。 （1）国际预应力协会将加筋混凝土按预加应力的大小划分为Ⅰ级、Ⅱ级、 Ⅲ级、Ⅳ级分别为全预应力、有限预应力、部分预应力、普通钢筋混凝土 结构。其中有限预应力也成为部分预应力A类，其中部分预应力也成为部分 预应力B类。 （2）国内加筋混凝土结构的分类 我国按预应力度分成全预应力混凝土、部分预应力混凝土和钢筋混凝土等 三种结构的分类方法。
15
2.预应加力的主要方法:预应力的施加方法，按混凝土浇筑成型和预
应力钢筋张拉的先后顺序，可分为先张法和后张法两大类。
①先张法：先张法就是张拉钢筋先于混凝土构件浇筑成型的 方法。先张法构件中，预应力是靠钢筋和混凝土之间的黏结力 传递。但是这种力的传递：过程，需要经过一段传递长度 ltr才 能完成。
先张法预应力混凝土构件，预应力是靠钢筋与混 凝土之间的粘结力来传递的。
先张法
16
◆先张法的工序
※ 将预应力钢筋用夹具 固定于台座或钢模上
※ 支模、帮扎非预应 力钢筋、浇注混凝土
※ 待混凝土达到预定 强度后，切断或放松 钢筋，使混凝土产生 预压应力。
17
②后张法：后张法就是在构件浇筑成型后再张拉钢筋 的施工方法。后张法构件中，预应力主要靠钢筋端部 的锚具来传递。
s c s pc ftk
9
任务2.预应力混凝土的分类
在现代预应力混凝土结构学中，通常把在使用荷载作用下，沿预应力筋方 向的正截面始终不出现拉应力的预应力混凝土，称为“全预应力混凝土”； 把普通钢筋混凝土称为“非预应力混凝土（non-pre-stressed structure）”； 把介于钢筋混凝土与全预应力混凝土之间，预应力程度不同的整个区间的 预应力混凝土，称为“部分预应力混凝土（partially pre-stressed concrete structure）”。 （1）国际预应力协会将加筋混凝土按预加应力的大小划分为Ⅰ级、Ⅱ级、 Ⅲ级、Ⅳ级分别为全预应力、有限预应力、部分预应力、普通钢筋混凝土 结构。其中有限预应力也成为部分预应力A类，其中部分预应力也成为部分 预应力B类。 （2）国内加筋混凝土结构的分类 我国按预应力度分成全预应力混凝土、部分预应力混凝土和钢筋混凝土等 三种结构的分类方法。

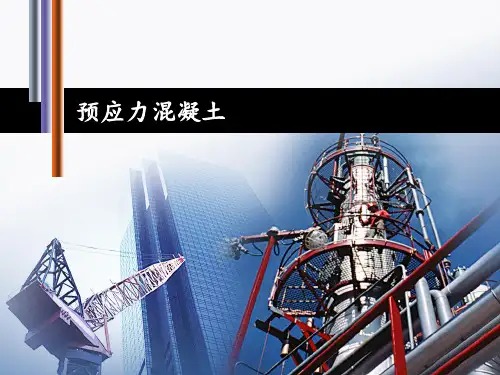

预应力混凝土 ppt课件
高到k’点。 工程应用：一方面提高钢筋的屈服强度，同时 钢筋的长度也延长了，从而达到节约钢材的目
的。
❖ 2．钢筋的冷拔
将直径为6~8mm的钢筋在常温下通过比 自身直径小0.5~1mm的钨金拔丝模冷拔而 成。钢筋在通过拔丝模后受到很大的侧向挤压 而产生塑性变形，迫使钢材内部发生变化而提 高钢筋的强度
耐久性
1横向裂缝 横向裂缝多发生在运营期间，超载等各种原因使预应力的损失超过
设计预想，都可能导致横向裂缝的发生。此外，由于徐变上拱的 发生和发展，在梁的上翼缘也会产生横向裂缝，而且随着徐变
的发展，而当桥上荷载较大时，这种裂缝又会又会暂时闭合。施工 期间内出现横向裂缝主要是控制不当，如底座下沉，施加预应力 滞后，受到冲击等。 2纵向裂缝
如用于大跨结构时，为满足挠度控制的要求，需要加大截 面尺寸来增大刚度，以致使构件的承载力中有较大一部分用于 负担结构的自重。跨度越大，自重在承载力中所占比例就越大， 很不经济、不合理、甚至是不可能的
构件中若采用高强度钢筋，将使——使用荷载下钢筋的工作应力提高很多， 挠度和裂 缝宽度将应力混凝土由于事先人为地施加了一个预加力，使其在受
力方面有许多和普通混凝土结构不同的特点。但是，正正常配筋 范围内，预应力混凝土梁的破坏弯矩，主要与构建的组成材料的 性能有关，而与是否在受拉钢筋中施加拉应力的影响很小。其破 坏弯矩值与同条件下的普通钢筋混凝土的破坏弯矩值几乎相同。 这说明预应力混凝土结构并不能创造出超越其 本身材料强度能力 之外的奇迹，而只是大大地改善了结构在正常适用阶段的工作性 能。
1. 普通混凝土抗裂性很差
混凝土的极限拉应变很低，只有0.0001～0.0015，这 时钢筋应力仅20～30N/mm2,另外提高混凝土的强度也不 明显
的。
❖ 2．钢筋的冷拔
将直径为6~8mm的钢筋在常温下通过比 自身直径小0.5~1mm的钨金拔丝模冷拔而 成。钢筋在通过拔丝模后受到很大的侧向挤压 而产生塑性变形，迫使钢材内部发生变化而提 高钢筋的强度
耐久性
1横向裂缝 横向裂缝多发生在运营期间，超载等各种原因使预应力的损失超过
设计预想，都可能导致横向裂缝的发生。此外，由于徐变上拱的 发生和发展，在梁的上翼缘也会产生横向裂缝，而且随着徐变
的发展，而当桥上荷载较大时，这种裂缝又会又会暂时闭合。施工 期间内出现横向裂缝主要是控制不当，如底座下沉，施加预应力 滞后，受到冲击等。 2纵向裂缝
如用于大跨结构时，为满足挠度控制的要求，需要加大截 面尺寸来增大刚度，以致使构件的承载力中有较大一部分用于 负担结构的自重。跨度越大，自重在承载力中所占比例就越大， 很不经济、不合理、甚至是不可能的
构件中若采用高强度钢筋，将使——使用荷载下钢筋的工作应力提高很多， 挠度和裂 缝宽度将应力混凝土由于事先人为地施加了一个预加力，使其在受
力方面有许多和普通混凝土结构不同的特点。但是，正正常配筋 范围内，预应力混凝土梁的破坏弯矩，主要与构建的组成材料的 性能有关，而与是否在受拉钢筋中施加拉应力的影响很小。其破 坏弯矩值与同条件下的普通钢筋混凝土的破坏弯矩值几乎相同。 这说明预应力混凝土结构并不能创造出超越其 本身材料强度能力 之外的奇迹，而只是大大地改善了结构在正常适用阶段的工作性 能。
1. 普通混凝土抗裂性很差
混凝土的极限拉应变很低，只有0.0001～0.0015，这 时钢筋应力仅20～30N/mm2,另外提高混凝土的强度也不 明显
教学课件：《混凝土结构基本原理》顾祥林
一、钢筋的强度和变形
2. 钢筋的成分、级别和品种
按表面形状
光圆钢筋
带肋钢筋
钢筋的应用范围
非预应力钢筋：HPB300, HRB335，HRB400，RRB400，HRB500 HRBF335, HRBF400, HRBF500
预应力钢筋：碳素钢丝，刻痕钢丝，钢绞线，预应力螺纹钢筋
一、钢筋的强度和变形
四、本课程的目的和学习方法
1. 目的
是土木工程专业的一门主要专业基础课
•混凝土结构构件的受力性能和力学分析方法 •混凝土结构构件的设计方法 •现有混凝土结构构件的性能评估
四、本课程的目的和学习方法
2. 学习方法
•注意本课程与相关课程尤其是“材料力学”、“结构力学”课程的异同 点，正确运用已有的力学知识解决实际问题
低碳钢（含碳量<0.25%）
中碳钢（含碳量0.25~0.6%）
高碳钢（含碳量0.6~1.4%） 锰系 硅钒系 硅钛系 硅锰系 硅铬系
一、钢筋的强度和变形
2. 钢筋的成分、级别和品种
按加工
热轧钢筋：热轧光圆钢筋HPB300（Hot rolled Plain Bars），热轧带肋钢筋 HRB335、HRB400，HRB500 (Hot rolled Ribbed Bars), 细晶粒热轧钢筋 HRBF335、HRBF400，HRBF500 (Hot rolled Ribbed Bars of Fine grains),
一、钢筋的强度和变形
1. 钢筋的应力-应变曲线
强度指标
* 明显流幅的钢筋：下屈服点对应的强度作为设 计强度的依据，因为，钢筋屈服后会产生大的塑 性变形，钢筋混凝土构件会产生不可恢复的变形 和不可闭合的裂缝，以至不能使用
预应力混凝土结构的受力性能 混凝土结构基本原理101页PPT
