XWP耐污型悬式陶瓷绝缘子使用说明书
瓷瓶绝缘子
型号质量kg 型号质量kgX-3 3.35X-3C 3.7X-4.55XP-4.5C 5.2X-77.6X-30C 3.8X-455.1XP-46.5XP-4C2.6XP-78.2XP-705XP-70C 5.2XP1-704.8XP-805.2XP-80C5.2XP-100 5.4XP-1206XP1-120 6.2XP-1606.3XP1-1608XP2-1608XP3-1608.4XP4-1608.7XP-2108.9XP1-2108.5XP-30013.6C-槽型链接型号质量kg 型号质量kg XW-4.58XW-4.5C 8型号质量(kg)型号质量(kg)型号质量(kg)型号质量(kg)XWP1-70 5.9XWP2-70 5.9XWP2-70C 6XWP3-707XWP4-70 6.5XWP5-70 6.5XWP6-70 5.9XWP7-709XWP8-707XWP1-1007.3XWP2-1008XWP3-1007.8XWP6-1009.5XWP2-1208.4XWP3-1208.1XWP-1608.8XWP1-1608.8XWP2-1609.4XWP3-1608.2XWP6-1609.4XWP7-16012XWP-21011.5XWP3-21013.5XWP-30014.8三伞型耐污悬式瓷绝缘子型号质量(kg)型号质量(kg)型号质量(kg)型号质量(kg)XWP7-70 6.8XWP4-16011.8XWP4-21014.5XWP4-24015普通盘型悬式瓷瓶绝缘子防污型悬式瓷绝缘子双伞型耐污悬式瓷绝缘子型号质量(kg)型号质量(kg)型号质量(kg)XMP-706XMP-80 5.7XMP-1007.25XMP-1207.25XMP-1608.07XMP2-16010.6型号质量(kg)型号质量(kg)型号质量(kg)XHP-706.1XHP3-706XHP-80 6.5XHP-1007.9XHP2-1007.7XHP1-1207.6XHP2-12010.3XHP4-1208.2XHP-16010.1XHP2-16011.7XHP3-16010.3XHP-21012.6XHP2-21014.5XHP-80-M 6.2XHP-80C-M 6.2XHP-110-M7.7XHP-110C-M 6.8XHP2-160C-M 9.1XHP4-160C-M12.6鈡罩型耐污悬式瓷绝缘子草帽型耐污悬式瓷绝缘子产品型号瓷件高度（H）最大外径（D）重量(kg)备注ZPA-6170140 2.8ZPB-10188160 4.1ZPD-1021025010.6ZPA,ZPB,ZPD针式绝缘子高压线路瓷横担绝缘子S-胶装式（实心）瓷横担绝缘子SC-全瓷式（实心）瓷横担绝缘子Z-直立（水平式不表示）户内支柱瓷绝缘子ZN—户内内胶装支柱瓷绝缘子；ZL—户内联合胶装支柱瓷绝缘子：Z—户内外胶装支柱瓷绝缘子；A、B、C、D—机械破坏负荷等级Y—圆形底座 T—椭圆形底座 F—方形底座 N—内胶装上、下附件均为单螺孔者短横后面的数字：分子为额定电压千伏数，分母为弯曲破坏负荷千牛数户外支柱瓷绝缘子ZS—实心棒形支柱瓷绝缘子ZSX—悬挂式的实心棒形支柱瓷绝缘子ZSW—耐污型户外棒形支柱瓷绝缘子。
高压线路盘形悬式瓷绝缘子

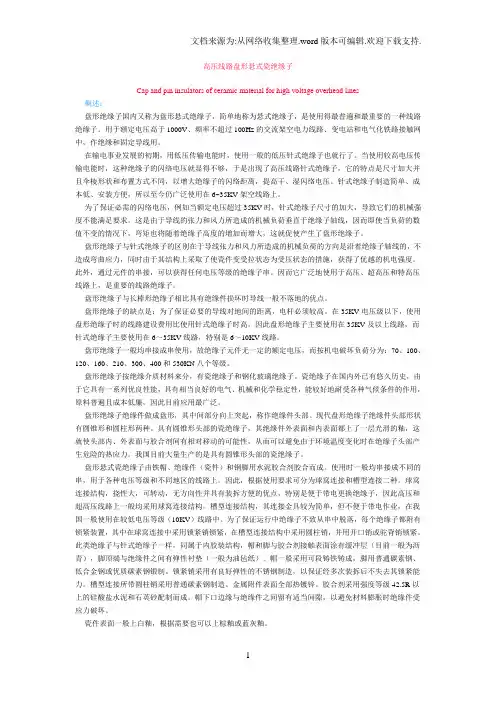

高压线路盘形悬式瓷绝缘子Cap and pin insulators of ceramic material for high voltage overhead lines 概述：盘形绝缘子国内又称为盘形悬式绝缘子，简单地称为悬式绝缘子，是使用得最普遍和最重要的一种线路绝缘子。
用于额定电压高于1000V、频率不超过100Hz的交流架空电力线路、变电站和电气化铁路接触网中，作绝缘和固定导线用。
在输电事业发展的初期，用低压传输电能时，使用一般的低压针式绝缘子也就行了。
当使用较高电压传输电能时，这种绝缘子的闪络电压就显得不够，于是出现了高压线路针式绝缘子，它的特点是尺寸加大并且伞棱形状和布置方式不同，以增大绝缘子的闪络距离，提高干、湿闪络电压。
针式绝缘子制造简单、成本低、安装方便，所以至今仍广泛使用在6~35KV架空线路上。
为了保证必需的闪络电压，例如当额定电压超过35KV时，针式绝缘子尺寸的加大，导致它们的机械强度不能满足要求。
这是由于导线的张力和风力所造成的机械负荷垂直于绝缘子轴线，因而即使当负荷的数值不变的情况下，弯矩也将随着绝缘子高度的增加而增大，这就促使产生了盘形绝缘子。
盘形绝缘子与针式绝缘子的区别在于导线张力和风力所造成的机械负荷的方向是沿着绝缘子轴线的，不造成弯曲应力，同时由于其结构上采取了使瓷件变受拉状态为受压状态的措施，获得了优越的机电强度。
此外，通过元件的串接，可以获得任何电压等级的绝缘子串。
因而它广泛地使用于高压、超高压和特高压线路上，是重要的线路绝缘子。
盘形绝缘子与长棒形绝缘子相比具有绝缘件损坏时导线一般不落地的优点。
盘形绝缘子的缺点是：为了保证必要的导线对地间的距离，电杆必须较高。
在35KV电压级以下，使用盘形绝缘子时的线路建设费用比使用针式绝缘子时高，因此盘形绝缘子主要使用在35KV及以上线路，而针式绝缘子主要使用在6～35KV线路，特别是6～10KV线路。
盘形绝缘子一般均串接成串使用，故绝缘子元件无一定的额定电压，而按机电破坏负荷分为：70、100、120、160、210、300、400和530KN八个等级。
220kV线路停电更换悬垂绝缘子作业指导书
编号： 220kV 线路停电更换悬垂绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
1 适用范围
适用于#####220kV 输电线路# 至# 悬垂绝缘子更换。
2 引用文件
GBJ 233—1990 110~500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程
DL/T 741—2001 架空送电线路运行规程
DL/T 5092—1999 110~500kV架空送电线路设计规程
Q/ZDY-1004.03-2002 送电线路现场检修规程
另依据220kV 设计施工图。
3 修前准备
3.1 准备工作安排
3.2 人员要求
3.3 工器具
3.4 材料
3.5 危险点分析
3.6 安全措施
3.7 作业分工
4 作业程序4.1 开工
4.2 作业内容及标准
4.3 竣工
5 检修总结
6 指导书执行情况评估
7 附录
7.1附表：线路检修记录表
线路名称：检查人：验收日期：
7.2 编写说明：
#### 年月日竣工，送电部负责检修更换绝缘子施工。
工程基本概况：
工程依据：；工程编号：；
工作内容：
施工班组任务分工：
施工方案附图：
建设单位：设计单位：施工单位：。
关于乌阿接触网绝缘子的说明

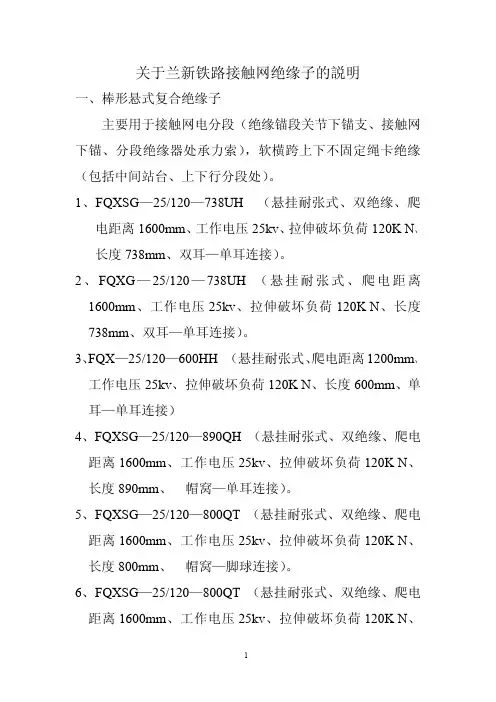

关于兰新铁路接触网绝缘子的説明一、棒形悬式复合绝缘子主要用于接触网电分段（绝缘锚段关节下锚支、接触网下锚、分段绝缘器处承力索），软横跨上下不固定绳卡绝缘（包括中间站台、上下行分段处）。
1、FQXSG—25/120—738UH（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度738mm、双耳—单耳连接）。
2、FQXG—25/120—738UH（悬挂耐张式、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度738mm、双耳—单耳连接）。
3、FQX—25/120—600HH（悬挂耐张式、爬电距离1200mm、工作电压25kv、拉伸破坏负荷120K N、长度600mm、单耳—单耳连接）4、FQXSG—25/120—890QH（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度890mm、帽窝—单耳连接）。
5、FQXSG—25/120—800QT（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度800mm、帽窝—脚球连接）。
6、FQXSG—25/120—800QT（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度800mm、帽窝—脚球连接）。
7、FQX—25/120—890UH（悬挂耐张式、爬电距离1200mm、工作电压25kv、拉伸破坏负荷120K N、长度890mm、双耳—单耳连接）。
8、FQX—25/120—800H H（悬挂耐张式、爬电距离1200mm、工作电压25kv、机械强度120K N、长度890mm、（单耳—单耳连接）。
二、电气化铁路腕臂棒形瓷绝缘子主要用于接触网绝缘和固定腕臂等。
1、QBZ2—25/16（双重绝缘、重污型、爬电距离1400mm、工作电压25kv、弯曲负荷16KN）。
2、QBZ2—25S/16（双重绝缘、重污型、水平棒形、爬电距离1400mm、工作电压25kv、弯曲负荷16KN）。

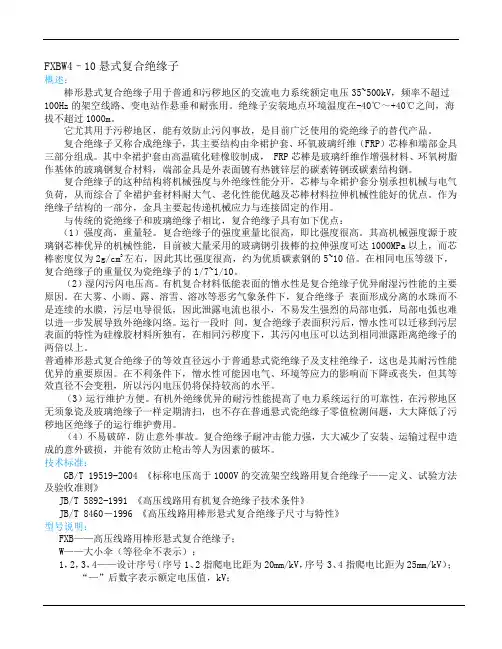

FXBW4–10悬式复合绝缘子使用说明书
FXBW4–10悬式复合绝缘子概述：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。
绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。
它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。
复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。
其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。
复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。
作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。
与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点：（1）强度高，重量轻。
复合绝缘子的强度重量比很高，即比强度很高。
其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。
在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。
（2）湿闪污闪电压高。
有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。
在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。
运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。
普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。
悬式瓷绝缘子使用说明书
一、产品概述：
高压线路耐污盘形悬式瓷绝缘子适用于工业粉尘、化工、盐碱、沿海及多雾地区，供高压架空输配电线路上的绝缘和固定导线用，一般组装成绝缘子串用于不同电压等级、不同污秽地区的电力线路上。
耐污型绝缘子按其伞形结构分为双层伞型、钟罩型、草帽型三种。
双层伞耐污型绝缘子爬电距离大，伞型开放，裙内外光滑无棱，积灰速率低，风雨自洁性能好；钟罩型耐污悬式绝缘子利用伞内受潮的不同期性及伞下高棱的抑制放电作用，防污性能较好；草帽型耐污悬式绝缘子盘径大，一般将其放在悬垂串的顶端，对防止鸟害及贯穿性结冰有较好的作用。
耐污型悬式绝缘子的结构装配可参见普通型悬式绝缘子。
二、主要技术参数表：。
盘型悬式绝缘子
普通盘型悬式绝缘子XP系列
盘型悬式绝缘子
一、主要用途
高压线路盘型悬式瓷绝缘子（以下简称绝缘子）供高压架空线路中绝缘和固定作用，一般串接成绝缘子串使用在在各种电压等级的线路上。
绝缘子分为普通形和耐污型两类，耐污型绝缘子一般使用于沿海及冶金化工等工业污秽比较严重的地区。
绝缘子有新老两个系列产品，老系列产品按一小时机电负荷分；新系列产品按机电破坏负荷分。
新系列产品具有结构先进，性能好，金属附件连接标准化等优点，将代替老系列产品。
二、型号说明
三、技术标准
绝缘子性能负荷国家标准GB1001《盘形悬式绝缘子技术条件》、GB7253《盘形悬式绝缘子串元件尺寸与特征》、GB10215《悬式绝缘子铁帽技术条件》、GB4056《高压线路悬式绝缘子联接结构尺寸》及专业标准ZBK50001《盘形悬式绝缘子钢脚》、ZBK50008《高压线路耐污形悬式瓷绝缘子》的规定。
电车线路用绝缘子WX使用说明书
W——电车线路用绝缘子；
X——悬挂式；
H——瓷环式；
“－”后数字为顺序号。
技术参数表
产品
型号
图
号
主要尺寸 mm
机械破坏负荷
不小于 kN
工频电压
不小于kV
重量
kg
H
h1
h2
D
d1
d2
拉伸
弯曲
干闪
湿闪
WX-01
1
75
30
30
75
27
27
5
2
30Байду номын сангаас
10
0.9
WX-02
2
75
30
30
115
27
27
5
2
35
13
1.0
WH-01
3
25
—
—
65
—
23
—
—
—
—
0.32
WH-02
3
32
—
—
90
—
28
—
—
—
—
0.50
制造:上海昌开电器有限公司
WX电车线路用绝缘子
概述：
用于电车线路和吊车滑触线上，作绝缘及固定导电部分用。其安装使用地点的周围环境温度为-40℃~+40℃，海拔不超过1000m。
绝缘子按结构型式分为悬挂式和瓷环式，悬挂式绝缘子在使用时还要胶装不同形式的附件。
技术标准：
JB/T 10585.4-2006 《低压电力线路绝缘子 第4部分：电车线路用绝缘子》
